1 Návod k obsluze Refresh-o-mat Ultrazvukový rozprašovač AirCon Refresh-o-mat

2 Refresh-a-mat II 3

3 Poznámky týkající se návodu k použití Refresh-o-mat Před spuštěním přístroje si, prosím, přečtěte pečlivě následující manuál. Uchovejte ho na bezpečném místě pro další použití. Pokud je přístroj dále prodán, návod k použití musí být předán kupujícímu společně s přístrojem. Obsah 1 Poznámky týkající se návodu k použití 10 2 Zásady bezpečnosti 11 3 Rozsah dodávky 12 4 Doplňky a příslušenství 12 5 Náhradní díly 12 6 Popis 12 7 Obsluha 13 8 Čištění a údržba 15 9 Odstraňování problémů Záruka Likvidace Technické údaje 16 1 Poznámky týkající se návodu k použití V tomto manuálu jsou používány následující symboly: Výstraha! Instrukce týkající se bezpečnosti: nedodržení těchto povelů může způsobit poranění nebo poškození přístroje. Upozornění! Instrukce týkající se nebezpečí způsobené elektrickým proudem nebo napětím. Nedodržení těchto povelů může způsobit poškození přístroje nebo poranění osob a nesprávnou funkci zařízení. Doplňková informace související s obsluhou zařízení. Činnost: tento symbol označuje požadavek na činnost z vaší strany. Požadovaný úkon je popsán krok po kroku. Tento symbol označuje výsledek činnosti / úkonu. Dodržujte, prosím, následující zásady a bezpečnostní pokyny.

4 Refresh-o-mat Zásady bezpečnosti 2 Zásady bezpečnosti 2.1 Obecné bezpečnostní pokyny K připojení zařízení k hlavnímu vedení klimatizace používejte pouze připojovací kabel. Nikdy nevytahujte zástrčku ze zásuvky taháním za kabel. Neobsluhujte Refresh-o-mat, pokud je toto zařízení nebo kabel poškozen. Tento přístroj smí být opravován pouze kvalifikovaným personálem. Neadekvátní opravy mohou vést k možným rizikům. Pokud potřebuje vaše zařízení opravu, kontaktujte vašeho obchodního zástupce. Vytáhněte připojovací kabel: před čištěním a údržbou. Po dokončení činnosti. Zkontrolujte, že údaje týkající se napětí na typovém štítku souhlasí s údaji na zdroji energie. 2.2 Bezpečná obsluha zařízení Nikdy neobsluhujte zařízení bez kapaliny. Před spuštěním přístroje se vždy ujistěte, že kabel i zástrčka zdroje energie jsou suché. Nedýchejte do spreje čističe klimatizace. Vystupte z vozidla během procesu sprejování. Nikdy neponořujte zařízení do vody. Umělohmotné části nečistěte pomocí ředidel nebo leptavých látek. Nikdy nevystavujte zařízení dešti nebo vlhku. Chraňte zařízení a napájecí kabel před horkem a vlhkem. WÜRTH spol. s.r.o. nemůže být zodpovědný za poškození pramenící z nesprávného použití nebo špatné obsluhy.

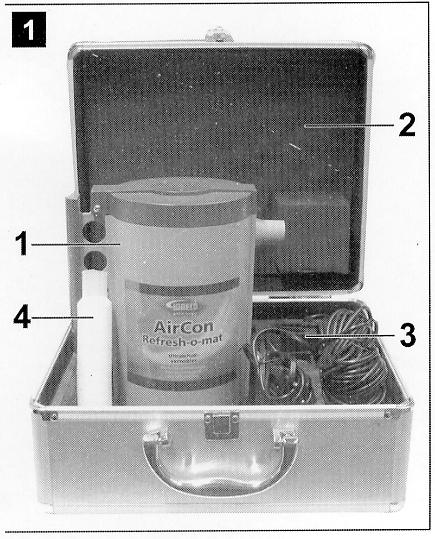

5 Refresh-o-mat 3 Rozsah dodávky Rozsah dodávky Obrázek 1: Rozsah dodávky Množství Popis 1 Refresh-o-mat (1) 1 Kryt / skříň (2) 1 Zdrojový kabel (3) 1 Hadice (4) 4 Doplňky a příslušenství A EVAPOclean prostředek pro čištění klimatizací A EVAPO fresh prostředek pro odstranění zápachu 5 Náhradní díly Hadice Položka číslo: Síťový napájecí zdroj / jednotka Položka číslo: Skříň / kryt Položka číslo: Refresh-o-mat bez víka a ventilátoru Položka číslo: Víko s ventilátorem Položka číslo: Popis 6.1Předpokládané použití Refresh-o-mat je ultrazvukové rozprašovací zařízení pro čištění klimatizačních systémů vozidla nebo pro zbavení se zápachů uvnitř vozidla. Zařízení produkuje jemnou mlhu účinného prostředku, který je distribuován prostřednictvím klimatizačního systému a tak odstraňuje nečistoty a zápach. Při používání dvakrát ročně bude váš klimatizační systém hygienicky vyčištěn a zbaven zápachů.

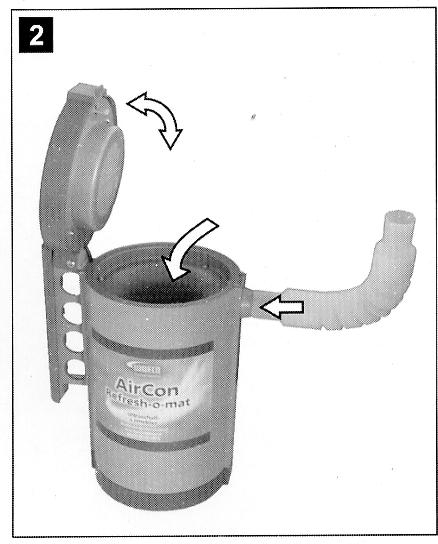

6 Refresh-o-mat 6.2Popis funkcí Obsluha Ultrazvukové buňky rozptylují čistící prostředek klimatizačního zařízení do jemného postřiku. Sprej je veden skrz hadici pomocí ventilátoru do sacích otvorů klimatizačního systému. Refresh-o-mat se automaticky vypne, jakmile kapalina dosáhne minimální hodnoty nebo je překročena teplota 35 C. 7 Obsluha 7.1 Čištění klimatizační jednotky Nejlepší výsledky dosáhnete s přístrojem AirCon Refresh při teplotě 0 35 C. Obrázek 2: Příprava Refresh-o-mat VÝSTRAHA! Dodržujte bezpečnostní pokyny na obalu čistícího prostředku klimatizačních systémů. Důkladně protřepejte klimatizační čistící prostředek. Otevřete víko a naplňte Refresh-o-mat čistícím prostředkem až na kontrolku maximální úrovně plnění. Dávejte pozor, abyste nepřeplnili zařízení. Zavřete dveře. Zasuňte kompletně hadici. Obrázek 3: Nastavení Refresh-o-mat Postavte zařízení Refresh-o-mat kolmo a zabezpečte ho v místě pro nohy u sedadla spolujezdce. Umístěte hadici do blízkosti sacího otvoru ventilačního systému. Obrázek 4: Nastavení klimatizačního systému: Nemusíte demontovat pylový filtr. Nastavte klimatizační systém: Nastavte regulaci teploty na nejnižší úroveň (1). Nastavte větrák / ventilátor na nejnižší úroveň (2). Nastavte přední větrání (3) a otevřete všechny vzduchové vývody na palubové desce. Nastavte k větrání (4).

7 Obsluha Refresh-o-mat Ruční klimatizační systémy: Vypněte klimatizační systém (5). Automatické klimatizační systémy: Nastavte na ekonomický režim (6) a nejnižší teplotní nastavení. Obrázek 5: Zahájení čistících operací Připojte Refresh-o-mat (1) k napájecímu zdroji. Vystupte z vozidla a zavřete dveře. VÝSTRAHA! Nepoškozujte napájecí kabel. Nevdechujte sprej. Nechte automatický nebo ruční klimatizační systém běžet asi po dobu 20 minut. Refresh-o-mat se automaticky vypne, jakmile kapalina dosáhne minimální hodnoty. Ukončení čistících operací Odpojte od síťového zdroje (2). Větrání vozidla Otevřete všechny dveře vozidla a vypněte větrák pro cirkulaci vzduchu a klimatizaci. Nechte vnitřek vozidla větrat přibližně po dobu 30 minut. Po čistících procedurách nechte větrák běžet ještě přibližně 10 minut, aby se vysušil výparník. 7.2 Čištění interiéru vozidla Používejte Refresh-o-mat k čištění vnitřku vašeho vozidla tak, jak je to popsáno v kapitole Čištění klimatizačních systémů. Nastavte Refresh-o-mat bez hadice směřující do interiéru vozidla. Připojte Refresh-o-mat ke zdroji. Vystupte z vozidla a zavřete dveře. VÝSTRAHA! Nepoškozujte napájecí kabel. Nevdechujte sprej. Refresh-o-mat se automaticky vypne po přibližně 20 minutách, jakmile se kapalina dostane na minimální úroveň. Odpojte přístroj od síťového zdroje. Otevřete všechny dveře nechte vnitřek vozidla větrat po dobu přibližně 30 minut.

8 Refresh-o-mat 8 Čištění a údržba Čištění a údržba Obrázek 6: Čištění Odpojte od síťového zdroje Vyndejte hadici. Vyprázdněte zbývající kapalinu Vymyjte destilovanou vodou. 8 Odstraňování problémů Netvoří se žádný sprej / rozprašování Příliš málo kapaliny v přístroji Refresh-o-mat. Ultrazvuková buňka je poškozena / vadná. Větrák je poškozen / vadný. Závada / chyba v připojení k transformátoru. Kapalina prosakuje ze zařízení Příliš mnoho čistícího prostředku pro klimatizace v přístroji. Nádoba přetéká, protože zařízení se svažuje. Těsnění v přístroji je vadné. 10 Záruka Na přístroj je poskytována záruka 12 měsíců. Při případné reklamaci si nachystejte tyto podklady a kontaktujte svého obchodního zástupce: Kopii dokladu o zaplacení s datem zakoupení. Důvod reklamace nebo popis závady.

9 Likvidace 11 Likvidace Refresh-o-mat 11.1Likvidace balícího materiálu Nevyhazujte balící materiál. Dodržujte, prosím, následující pokyny: Umístěte umělohmotný balící materiál do patřičných košů pro recyklaci odpadu kdekoliv je to možné. Požádejte svůj místní úřad o umístění kontejneru pro recyklaci odpadu do vašeho nejbližšího okolí. 11.2Likvidace přístroje Pokud byste chtěli s konečnou platností přístroj zlikvidovat, zavezte ho do nejbližšího recyklačního centra nebo ho vraťte vašemu specializovanému prodejci, který ho za malý poplatek rád vezme zpět. 12 Technické údaje rozměry Napětí pro připojení Výstupní napětí Refresho-mat 138 x 310 x 285 mm (HxWxD) 220 V AC, 50 Hz 24 V AC Provozní teplota 0 35 C Testování / certifikát CE Verze, technické úpravy a dodací podmínky vyhrazeny.
