1 PROCESORY PALIVOVÉHO 1000 DREVA > different photo Investujte rozumne.

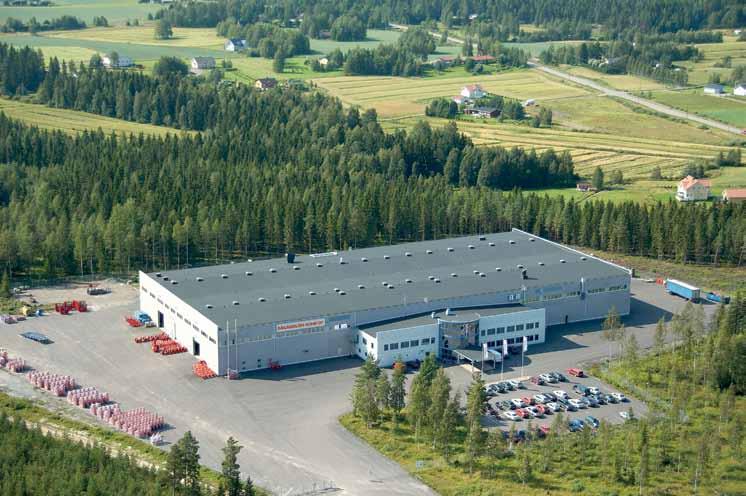

2 1000 Najdokonalejšie procesory palivového dreva na svete. Spoločnosť Maaselän Kone Oy bola založená v roku Naša spoločnosť má v oblasti výroby zariadení na spracovanie palivového dreva rozsiahle skúsenosti, ktoré sú pilierom vysokej kvality našich produktov používaných po celom svete. Export tvorí 60 % našej produkcie a naše produkty vyvážame do 23 krajín. Vo väčšine týchto krajín sme zároveň jednoznačným lídrom na trhu. Naše produkty sú jedinečné kombináciou silného vplyvu tradícií a zavádzania inovácií. Výsledkom tejto kombinácie je trvalé a systematické zlepšovanie kvality a orientácia na zákazníka, za čo naša spoločnosť získala certifikát kvality ISO Procesory palivového dreva Hakki Pilke majú mimoriadne pozitívne hodnotenia zo strany používateľov a dosahujú skvelé výsledky aj pri testoch organizovaných odbornými časopismi. 2 Procesory palivového dreva Hakki Pilke

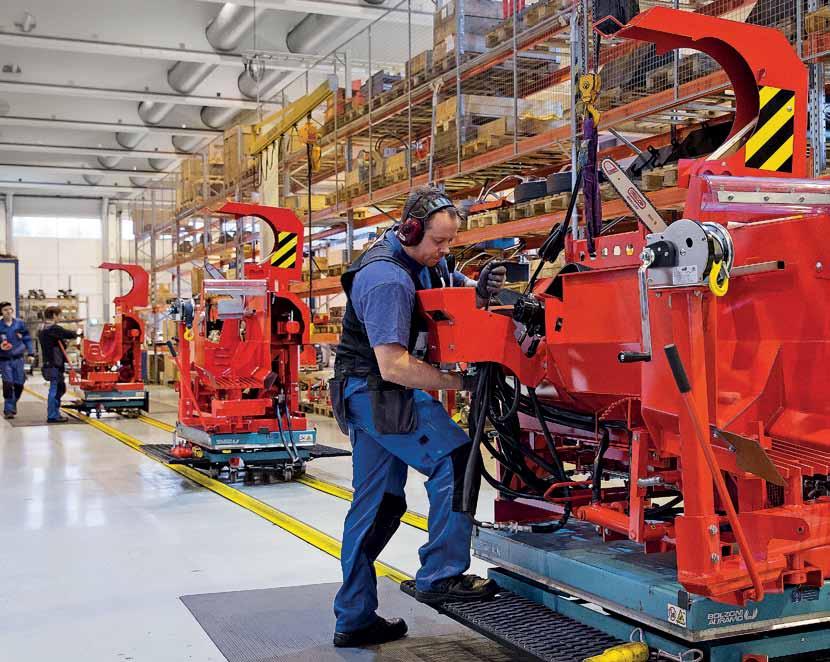

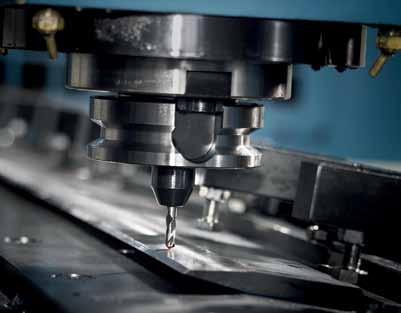

3 Obsah Procesory palivového dreva Hakki Pilke sú vyrobené prevažne z fínskych komponentov vysokej kvality v našom výrobnom závode v Haapajärvi. Naše produkty sú známe svojou širokou využiteľnosťou a spoľahlivosťou. Koncoví klienti sú vždy rozhodujúcim faktorom našich vývojových procesov. Výsledkom nášho dlhodobého vývoja je výnimočne vysoká produktivita našich zariadení. Našim cieľom je podpora využívania obnoviteľných prírodných zdrojov a zaistenie trvalo udržateľného rastu. Produkty a služby našej spoločnosti pomáhajú používateľom po celom svete využívať drevnú hmotu ako palivo pre výrobu tepla, varenie alebo na navodenie príjemnej atmosféry. Rozumne investovať sa oplatí 4 Hakki Pilke, rad Easy 50 6 Hakki Pilke Easy 42 8 Hakki Pilke Easy Hakki Pilke Expert Hakki Pilke Falcon Hakki Pilke Raven Hakki Pilke OH Hakki Pilke Hawk Hakki Pilke HH Hakki Pilke Eagle 23 Zariadenia na zdvíhanie drevnej 24 hmoty Podávacie stoly a držiaky 26 Príslušenstvo a vybavenie 28 Technické špecifikácie 30 Procesory palivového dreva Hakki Pilke 3

4 rozumne investovať sa oplatí cena, ktorú zaplatíte pri zakúpení procesora palivového dreva je len časťou nákladov, ktoré sa na produkt viažu počas jeho prevádzkovej životnosti. so zariadeniami hakki Pilke na spracovanie palivového dreva si môžete byť istý, že skryté náklady na prevádzku zariadenia budú vždy na najnižšej možnej úrovni. každý procesor palivového dreva od spoločnosti hakki Pilke je kompaktným generátorom peňazí, ktorý je kombináciou fínskej techniky a priemyselného dizajnu. Používateľ požaduje najmä kvalitný produkt s vysokou produktivitou a nízkymi prevádzkovými nákladmi. Práve tieto produktové vlastnosti sú v našich vývojových procesoch najdôležitejšie. Zvláštnu pozornosť venujeme ergonómii a jednoduchosti používania našich strojov. Procesory palivového dreva hakki Pilke sú bezpečné pri používaní v akýkoľvek podmienkach. viditeľné náklady nákupná cena Iné náklady PoČas životnosti prevádzkové náklady náklady na údržbu prevádzková efektivita kapitálové náklady / hodnota pri odpredaji získané výhody 4 Procesory Palivového dreva hakki Pilke

5 Rýchle zostavenie a nastavenie, plynulý tok spracovaného materiálu a neprerušená prevádzka sú zárukou vysokej produktivity. Jednoduchosť a minimálne nároky na údržbu udržujú mieru prestojov na nízkej úrovni a poskytujú prevádzkovateľovi vyšší čas využiteľnosti zariadenia. Odolnosť zariadenia výrazne zvyšuje hodnotu vašej investície. Výber procesora drevnej hmoty Hakki Pilke je zárukou vysokej návratnosti investície, ktorá si dlhodobo udržuje hodnotu. Hakki Pilke sú najobľúbenejšie procesory palivového dreva všetkých čias a nie bezdôvodne. Je to práve kvôli jedinečným vlastnostiam a vysokej hodnote procesorov Hakki Pilke. Procesor palivového dreva je tovar. Procesor palivového dreva Hakki Pilke je investícia. ergonómia vynikajúca využiteľnosť BEZPEČNOSŤ nízke náklady počas životnosti vysoká hodnota pri odpredaji moderný vzhľad vysoká produktivita nízke nároky na pohon odolnosť Procesory palivového dreva Hakki Pilke 5

6 Easy 50S Produktový rad Hakki Pilke Easy 50 je pravdepodobne najsilnejší rad profesionálnych procesorov palivového dreva na trhu a je vlastne výkladnou skriňou odbornosti a priekopníctva spoločnosti Maaselän Kone Oy, výrobcu procesorov palivového dreva. Jeden kubický meter palivového dreva dokáže spracovať siedmymi pohybmi štiepacieho ústrojenstva a vzhľadom na automatické nastavovanie štiepacieho ústrojenstva je zariadenie mimoriadne efektívnym a produktívnym nástrojom. Produktový rad Hakki Pilke Easy 50 je z ergonomického hľadiska ťažný kôň profesionálov v oblasti spracovania palivového dreva. Pomocou jednoducho riešeného ovládacieho panela je zariadenie mimoriadne ľahko ovládateľné. Pri privádzaní, rezaní a štiepaní sú všetky operácie ovládané jedným pákovým ovládačom. Samostatný riadiaci ventil umožňuje zastavenie alebo uvedenie dopravníka do spiatočného chodu. Nastaviteľné podporné nožičky zaisťujú vynikajúcu stabilitu zariadenia aj na nerovnom teréne. Prevádzková plošina je tiež dodávaná s nastaviteľnými nožičkami. Horná podporná konštrukcia je vybavená rýchloupínacím mechanizmom, ktorý zaisťuje výrazne vyššiu pevnosť konštrukcie. Kompaktné rozmery a dokonalé rozloženie hmotnosti zaisťujú bezpečnosť prepravy zariadenia pomocou trojbodového zavesenia na traktoroch strednej veľkosti. Vďaka mimoriadnym vlastnostiam sú procesory palivového dreva z radu Hakki Pilke Easy 50 obľúbené profesionálmi v oblasti spracovania aj tej najtvrdšej drevnej hmoty po celom svete. mimoriadne efektívny procesor pre profesionálnu výrobu palivového dreva TR, kombi alebo model s elektromotorom MÔŽE BYŤ VYBAVENÝ ROZLIČNÝMI PRIVÁDZACÍMI DOPRAVNÍKMI A ŠTIEPACÍMI NOŽMI Jednoduchý ovládací panel pre privádzanie, rezanie a štiepanie, ovládanie je riešené jedným pákovým ovládačom. 6 Procesory palivového dreva Hakki Pilke

7 Rad EASY t TECHNICKÉ ŠPECIFIKÁCIE Max. priemer kmeňa Max. dĺžka kmeňa Maximálny štiepací výkon t Lišta 20 Zdroj napájania Dĺžka výstupného dopravníka Výška výstupného dopravníka Štandardné príslušenstvo TR, elektromotor, kombinácia 6-dielny 4 m 450 Optické meracie zariadenie Privádzací dopravník (šírka x dĺžka) 0,3 x 2,85 m Hydraulický vertikálne a postranne otáčateľný výstupný dopravník Čistiaci výstupný dopravník Ovládanie rýchlosti výstupného dopravníka Bezpečnostný kryt Automaticky nastavovaný štiepací výkon (3 rozličné výkonové nastavenia) Automatické mazanie reťaze Zariadenie na odsávanie pilín Hydraulický privádzací valec Vodiaca lišta privádzania Olejový chladič Voliteľné príslušenstvo Zariadenia na zohrievanie oleja 2/4, 8, 12, 16-dielny Predĺženie výstupného dopravníka 1 m ** Príslušenstvo HakkiFeed 421, 422, 471, 472 Čistiace zariadenie (Hakki Pilke Cleaner) * dĺžka s hydraulickým privádzacím valcom ** Pozrite si informácie o preprave. Pozrite stranu 28. Výmena štiepacích nožov je rýchla a bezpečná vďaka odnímateľnému navijaku. Rozmery v prepravnom stave Výška Šírka Hĺbka kg Čistiaci výstupný dopravník ako štandardná výbava. Procesory palivového dreva Hakki Pilke 7

8 Easy 42 Hakki Pilke Easy 42 je obratný a efektívny profesionálny procesor palivového dreva. Zariadenie je možné používať na rezanie a štiepanie kmeňov s priemerom viac ako 40 cm. Hydraulický privádzací valec ako štandard pre zaistenie efektívnej prevádzky. Vďaka patentovanej dvojvalcovej technológii dokáže zariadenie spracovať palivové drevo už od najmenších kmeňov. Štiepací výkon sa automaticky upravuje v intervale 3 až 13,5 tony, čo znamená, že pri štiepaní tenších polien pracuje zariadenie rýchlejšie a s nižším výkonom. Táto funkcia robí z Hakki Pilke Easy 42 najproduktívnejšie zariadenie vo svojej kategórii. Zariadenie je mimoriadne efektívne a robustné. Napriek tomu je ľahko prepravovateľné pomocou trojbodového zavesenia traktora strednej veľkosti. Je vybavené čistiacim výstupným dopravníkom a podávacím stolom. Hakki Pilke Easy 42 je efektívna a komplexná výrobná linka, ktorá spĺňa požiadavky aj najnáročnejších profesionálov. Rezanie veľkou, až 20 rezacou lištou. najrýchlejšie rezanie a štiepanie vo svojej veľkostnej kategórii bez zníženia výkonu môže byť vybavené rozličnými privádzacími dopravníkmi a separátom úlomkov TR, elektromotor alebo kombinovaný model Optické meracie zariadenie ako štandard pre zaistenie požadovanej dĺžky palivového dreva. 8 Procesory palivového dreva Hakki Pilke

9 EASY ,5 t TECHNICKÉ ŠPECIFIKÁCIE Max. priemer kmeňa Max. dĺžka kmeňa Maximálny štiepací výkon ,5 t Lišta 20 Zdroj napájania TR, elektromotor, kombinácia 2/4-dielny Dĺžka výstupného dopravníka 4 m Dĺžka privádzacieho dopravníka 2,5 m * Štandardné príslušenstvo Optické meracie zariadenie (okrem mechanického meracieho zariadenia) Hydraulický otočný výstupný dopravník Ovládanie rýchlosti výstupného dopravníka Bezpečnostný kryt Ventil automatickej rýchlosti Automatické mazanie reťaze Hydraulický privádzací valec Vodiaca lišta privádzania Olejový chladič Voliteľné príslušenstvo Čistiaci výstupný dopravník Predĺženie výstupného dopravníka Zariadenie na odsávanie pilín Zariadenia na zohrievanie oleja Príslušenstvo 1 m 6, 8, 12-dielny HakkiFeed 421, 422, 471, 472 Zdvíhacie zariadenie HakkiLift 421 Čistiace zariadenie Cleaner Olejové chladenie ako štandard. Rozmery v prepravnom stave Výška Šírka Hĺbka kg * dĺžka s hydraulickým privádzacím valcom Otočný výstupný dopravník má vynikajúcu ovládateľnosť pomocou hydraulického systému. Procesory palivového dreva Hakki Pilke 9

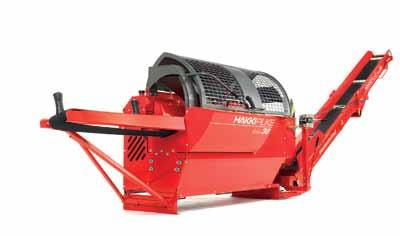

10 Easy 38 Easy 38 Hakki Pilke dokáže rezať a štiepať kmene do priemeru 38 cm. Elektronicky riadené rezanie a štiepanie má výrazne vyššiu účinnosť pri manipulácii s menšími kmeňmi. Postranne natáčateľný 4-metrový výstupný dopravník je vybavený separátorom úlomkov, ktorý zaisťuje čistejší výsledný produkt, čím urýchľuje schnutie palivového dreva. Tieto vlastnosti robia zo zariadenia Hakki Pilke Easy 38 efektívnu alternatívu aj pre profesionálnych používateľov. Vďaka dizajnu je Hakki Pilke Easy 38 ľahko použiteľný aj v náročnom horskom teréne. AC 10 automatický napínač reťaze Zlepšite vašu efektivitu pri práci pomocou automatického napínača reťaze. AC 10 je dostupný ako voliteľné príslušenstvo pre procesor palivového dreva Easy 38 a je možné ho tiež nainštalovať na už zakúpené procesory Easy 38. Pozrite stranu 29. Optické meracie zariadenie je dostupné ako voliteľné príslušenstvo. Patentovaný čistiaci výstupný dopravník ako štandardná výbava. Drážka na konci výstupného dopravníka oddeľuje úlomky od palivového dreva. 10 Procesory palivového dreva Hakki Pilke

11 TECHNICKÉ ŠPECIFIKÁCIE Max. priemer kmeňa Max. dĺžka kmeňa Maximálny štiepací výkon t Lišta 16 Zdroj napájania Dĺžka výstupného dopravníka Dĺžka privádzacieho dopravníka Štandardné príslušenstvo Otočný výstupný dopravník Čistiaci výstupný dopravník Ovládanie rýchlosti výstupného dopravníka Bezpečnostný kryt Ventil automatickej rýchlosti Automatické mazanie reťaze Súprava hadíc valca Rozmery v prepravnom stave Výška Šírka Hĺbka Voliteľné príslušenstvo TR, elektromotor, kombinácia 2/4-dielny 4 m 2,2 m kg Optické meracie zariadenie Hydraulický otočný výstupný dopravník Predĺženie výstupného dopravníka 1 m 6, 8-dielny Zariadenie na odsávanie pilín Hydraulický privádzací valec Vodiaca lišta privádzania Zariadenia na zohrievanie oleja Olejový chladič ergonomické prevedenie elektronicky ovládané štiepanie minimálne nároky na údržbu Easy ,0 t Príslušenstvo HakkiFeed 371, 421, 422, 471, 472 Zdvíhacie zariadenie HakkiLift 381 Čistiace zariadenie Cleaner Efektívna hydraulická píla sa uvádza do prevádzky zatlačením tlačidla na pákovom ovládači. To minimalizuje spotrebu oleja pílovej reťaze. Ergonomický a jednoduchý ovládací panel zahŕňa všetky ovládacie prvky potrebné na obsluhu zariadenia. Hydraulický privádzací valec je dostupný ako voliteľné príslušenstvo. Procesory palivového dreva Hakki Pilke 11

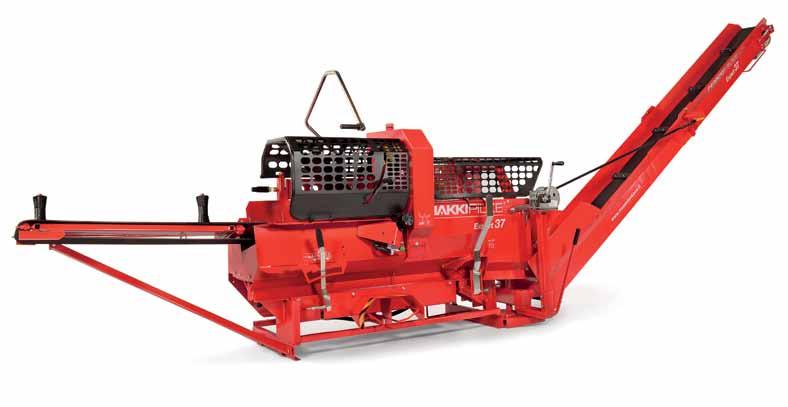

12 Expert 37 Hakki Pilke Expert 37 je excelentný pre profesionálne použitie, ale je tiež jedinečnou voľbou pre náročnejšie domáce použitie, napríklad použitie ako zdieľané zariadenie pri príprave veľkých objemov palivového dreva. Hoci Expert 37 vyžaduje len relatívne malý výkon (7,5 kw), je skutočne robustným strojom, ktorý dokáže efektívne štiepať kmene s hrúbkou takmer 40 cm. Tento výnimočný výkon sa prejaví najmä pri výrobe palivového dreva z kmeňov rozličných veľkostí. Rýchlosť zariadenia sa nastavuje automaticky (5,5 alebo 7 t), podľa veľkosti kmeňa. Spätný chod privádzacieho dopravníka a cyklus štiepania je možné aktivovať manuálne pomocou pedálov. nízke nároky na pohon spoľahlivé mechanické funkcie možnosť vybavenia zdvíhacím zariadením alebo privádzacím dopravníkom obľúbený od roku 1997 Uhlový privádzací dopravník zaisťuje správne polohovanie kmeňov. 12 Procesory palivového dreva Hakki Pilke

13 Expert ,0 t TECHNICKÉ ŠPECIFIKÁCIE Max. priemer kmeňa Max. dĺžka kmeňa Maximálny štiepací výkon ,0 t Lišta 16 Zdroj napájania Dĺžka výstupného dopravníka Dĺžka privádzacieho dopravníka Štandardné príslušenstvo Automatické mazanie reťaze Ventil automatickej rýchlosti TR, kombinované 2/4-dielny 4 m 2,2 m Rozmery v prepravnom stave Výška Šírka Hĺbka kg Voliteľné príslušenstvo Natáčateľný výstupný dopravník ** Výstupný dopravník *** Predĺženie výstupného dopravníka Zariadenie na odsávanie pilín Vodiaca lišta privádzania Olejový chladič Súprava hadíc valca Ventil príslušenstva Príslušenstvo 1 m 6-dielny HakkiFeed 371 (421, 422, 471 a 472) * Zdvíhacie zariadenie HakkiLift 371 Čistiace zariadenie Cleaner * vyžaduje ventil príslušenstva a špeciálne vybavenie ** dodávané s riadiacim ventilom rýchlosti výstupného dopravníka *** dostupné len pre otočný výstupný dopravník Procesory palivového dreva Hakki Pilke 13

14 Falcon 35 V tejto kategórii je Falcon považovaný za najrýchlejšie štiepacie zariadenie na trhu, jednoručná ovládacia páka mu však zároveň zaisťuje mimoriadne jednoduché používanie. Vďaka hydraulickej píle a dopravníkom nie je zariadenie vybavené žiadnymi klinovými remeňmi. Bezpečnosť a pohodlné používanie je zaistené jednodielnym bezpečnostným krytom. Nastaviteľné čerpadlo mazania hydraulickej píly je zárukou dlhej prevádzkovej životnosti reťaze a pílovej lišty. Mazacie čerpadlo používa olej zo samostatnej nádoby, ktorú vymeníte rýchlo a bez zbytočného neporiadku. Otvorená dolná konštrukcia zariadenia umožňuje jednoduché čistenie a v integrovanom boxe na náradie máte potrebné náradie vždy k dispozícii. Vďaka širokému radu príslušenstva môžete jednoducho prispôsobiť zariadenie presne podľa vašich potrieb. Hydraulické hadice môžete pripojiť pomocou rýchlospojok, ktoré sú k dispozícii ako voliteľné príslušenstvo. najrýchlejší štiepací cyklus vo svojej kategórii jednoručná ovládacia páka RÝCHLE HYDRAULICKÉ FUNKCIE ŽIADNE KLINOVÉ REMENE Mazanie pílovej reťaze je zabezpečené nastaviteľným čerpadlom Účinná hydraulická píla. 14 Procesory palivového dreva Hakki Pilke

15 Čistiaci výstupný dopravník oddeľuje úlomky a zaisťuje čistejšie výstupné palivové drevo. Praktický box na náradie ako štandardné príslušenstvo. Ergonomický a jednoduchý ovládací panel zaisťuje mimoriadne ľahkú ovládateľnosť. TECHNICKÉ ŠPECIFIKÁCIE Max. priemer kmeňa 350 Max. dĺžka kmeňa 500 Maximálny štiepací výkon 7,0 t Lišta 16 Zdroj napájania TR, elektromotor 2/4-dielny Dĺžka výstupného dopravníka 4 m Dĺžka privádzacieho dopravníka 2,2 m Štandardné príslušenstvo Otočný výstupný dopravník Ventil automatickej rýchlosti Bezpečnostný kryt Automatické mazanie reťaze Ovládanie rýchlosti výstupného dopravníka Rozmery v prepravnom stave Výška Šírka Hĺbka kg Voliteľné príslušenstvo Zariadenia na zohrievanie oleja Čistiaci výstupný dopravník Predĺženie výstupného dopravníka Zariadenie na odsávanie pilín Hydraulický privádzací valec Vodiaca lišta privádzania Olejový chladič Súprava hadíc valca Ventil príslušenstva Príslušenstvo * vyžaduje ventil príslušenstva 1 m 6-dielny HakkiFeed 371 (421, 422, 471 a 472) * Zdvíhacie zariadenie HakkiLift Falcon Čistiace zariadenie Cleaner Falcon ,0 t Procesory palivového dreva Hakki Pilke 15

16 Raven 30 Hakki Pilke Raven 30 je procesor palivového dreva, ktorý je vyvíjaný a vyrábaný vo Fínsku. Priamy hydraulický pohon zariadenia umožňuje súčasné používaní jednotlivých funkcií pomocou obsluhy pákového ovládača. Vzhľadom na robustnú konštrukciu a minimálne nároky na údržbu má prevádzka zariadenia veľmi nízke náklady. Prevádzka bez námahy a dostatočný štiepací výkon umožňuje procesoru palivového dreva štiepať aj najväčšie kmene pripravte si palivové drevo na akékoľvek účely s neuveriteľnou ľahkosťou. Jednodielny kryt, ktorý je prepojený s prevádzkou zariadenia a je vybavený plynovými absorbérmi nárazu, zaisťuje bezpečnú prevádzku a jednoduchú údržbu pílovej reťaze. Okrem toho umožňuje prístup do vnútra zariadenia v prípade poruchy. Nízke nároky na pohon a nízka hmotnosť zariadenia umožňuje jeho použitie aj s ľahšími mechanizmami. Dostupné príslušenstvo ponúka možnosť použitia zariadenia pre akúkoľvek potrebu. Zariadenie na zdvíhanie drevnej hmoty je možné použiť na ďalšie zjednodušenie pracovného procesu. 6-dielny štiepací nôž zmení aj tú najtvrdšiu drevnú hmotu na palivové drevo primeranej veľkosti. vyvinuté a vyrobené vo Fínsku robustná konštrukcia a minimálne nároky na údržbu bezpečnosť zariadenie je možné vybaviť príslušenstvom pre akúkoľvek potrebu Procesor palivového dreva Raven 30 je dostupný v troch rozličných modeloch: Basic, Standard a Deluxe. Model Basic je vybavený ozubeným valcom, model Standard využíva pásový dopravník. Oba modely sú dodávané s pevným výstupným dopravníkom. Model Deluxe je vybavený privádzacím pásovým dopravníkom a postranne natáčateľným výstupným dopravníkom. Spiatočný ventil privádzacieho dopravníka, ktorý je dostupný pre modely Standard a Deluxe ako voliteľné príslušenstvo, je možné využiť na prisúvanie a spätný posun kmeňov bez ohľadu na funkciu zariadenia. Funkcie procesora palivového dreva Raven 30 dokonale pokrývajú potreby zdieľaného zariadenia. Modely Deluxe sú štandardne dodávané s hydraulicky ovládaným natáčaním výstupného dopravníka. 16 Procesory palivového dreva Hakki Pilke

17 TECHNICKÉ ŠPECIFIKÁCIE Max. priemer kmeňa Max. dĺžka kmeňa Maximálny štiepací výkon t (6 t ako voliteľné príslušenstvo) Lišta 15 Zdroj napájania TR, elektromotor 2/4-dielny Dĺžka výstupného dopravníka 4 m Dĺžka privádzacieho dopravníka 2,2 m Spiatočný ventil privádzacieho dopravníka je dostupný pre modely Standard a Deluxe ako voliteľné príslušenstvo. Štandardné príslušenstvo Bezpečnostný kryt Ventil automatickej rýchlosti Automatické mazanie reťaze Rozmery v prepravnom stave Výška Šírka Hĺbka Voliteľné príslušenstvo Predĺženie výstupného dopravníka Vodiaca lišta privádzania Zariadenia na zohrievanie oleja Štiepací výkon Príslušenstvo kg 1 m 6-dielny 6 t Privádzanie hmoty je riešené pomocou pásového dopravníka v modeloch Standard a Deluxe (vyššie) a ozubeným valcom v modeloch Basic (nižšie). Zdvíhacie zariadenie HakkiLift Raven * HakkiFeed 371, 421 * Čistiace zariadenie Cleaner * vyžaduje ventil príslušenstva Raven ,0 t Procesory palivového dreva Hakki Pilke 17

18 OH 27 tradičný procesor palivového dreva s kotúčovou pílou štandardný štiepací výkon 5,5 tony bezpečné rezanie bez námahy Hakki Pilke OH 27 je jednoduchý procesor palivového dreva na domáce použitie. Môže byť vybavený samostatným elektromotorom alebo poháňaný traktorom. OH 27 je dodávaný s výstupným dopravníkom, ktorý zjednodušuje presúvanie palivového dreva priamo k skladisku, kope alebo k vozíku. V závislosti od použitého noža môže byť drevo štiepané až na šesť dielov, pričom dokáže vyrobiť palivové drevo s primeranou veľkosťou aj z toho najtvrdšieho dreva. Kotúčová píla zariadenia Hakki Pilke OH27 je vybavená rezným kotúčom s tvrdenými hrotmi pre rezanie tvrdého dreva. Zariadenie disponuje rezacou kolískou a lisom na tvrdé kmene pre uľahčenie prevádzky. Ventil, ktorý automaticky zrýchľuje cyklus štiepania, je dostupný pre zariadenie Hakki Pilke OH 27 ako voliteľné príslušenstvo. Jeho úlohou je zrýchlenie štiepania, ktoré vyžaduje nižší štiepací výkon, a to až o 33 %. 6-dielny štiepací nôž je dostupný ako voliteľné príslušenstvo. Ventil rýchlosti štiepanie zrýchli, ak je potrebný nižší štiepací výkon. Rezací kotúč s tvrdeným hrotmi je súčasťou štandardnej dodávky. Výšku štiepacieho noža je možné rýchlo a jednoducho upraviť pomocou manuálnej páky. 18 Procesory palivového dreva Hakki Pilke

19 OH ,5 t TECHNICKÉ ŠPECIFIKÁCIE Voliteľné príslušenstvo Max. priemer kmeňa Max. dĺžka kmeňa Štiepací výkon Kotúčová píla Zdroj napájania Dĺžka výstupného dopravníka Dĺžka rezacej kolísky Štandardné príslušenstvo Rezací kotúč s tvrdeným hrotmi ,5 t 700 TR, kombinované 2/4-dielny 3,2 m 1,8 m Predĺženie výstupného dopravníka 0,8 m 6-dielny Ventil automatickej rýchlosti Príslušenstvo HakkiFeed 371 Rozmery v prepravnom stave Výška Šírka Hĺbka kg Procesory palivového dreva Hakki Pilke 19

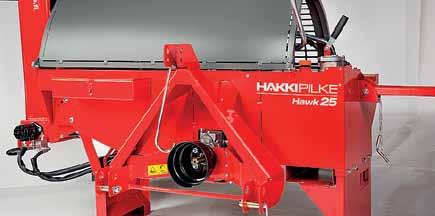

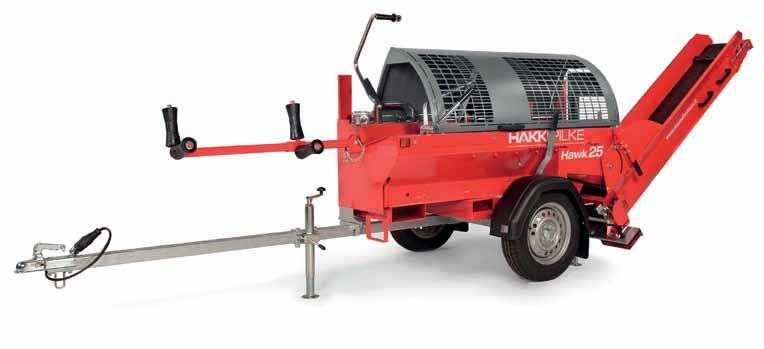

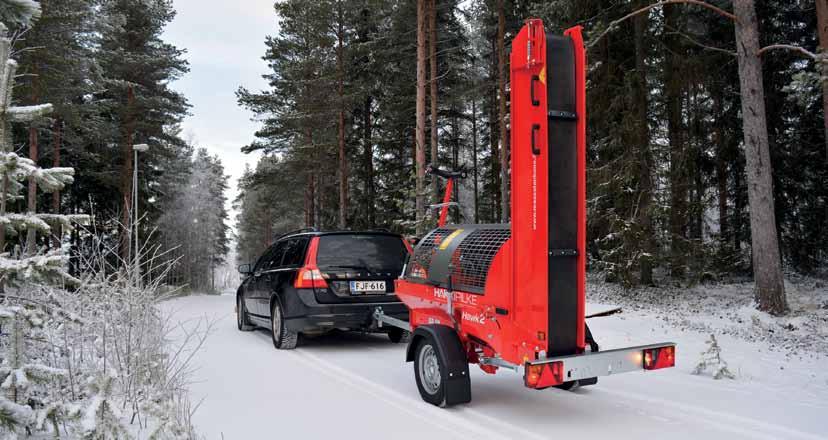

20 Hawk 25 Hakki Pilke Hawk 25 je obratný procesor palivového dreva pre domácnosti a chalupárov. Prepravná konštrukcia je ľahká a jednoduchá a umožňuje prepravu zariadenia na miesto použitia zariadenia, napríklad pomocou ATV (all-terrain vehicle). Vďaka hydraulickým funkciám (bez klinových remeňov) je zariadenie z hľadiska údržby veľmi nenáročné. Hakki Pilke Hawk 25 je používateľsky nenáročný a extrémne efektívny procesor palivového dreva, hlavne pre jeho cenovú dostupnosť. Procesor palivového dreva Hawk 25 je dostupný v prevedení s pohonom traktorom alebo v prevedení s elektromotorom, prípadne 13 koňovým spaľovacím motorom. Predĺženie výstupu (1 m) je dostupné ako voliteľné príslušenstvo. obratný procesor palivového dreva pre domácnosti a chalupárov ľahká konštrukcia a jednoduchá preprava na miesto prevádzky vďaka hydraulickým funkciám vyžaduje len minimálnu údržbu používateľsky priateľský Hawk ,5 t Ekonomický benzínový motor má spotrebu len približne 1,2 l/h. Praktický box na náradie ako štandardné príslušenstvo. 20 Procesory palivového dreva Hakki Pilke

21 TECHNICKÉ ŠPECIFIKÁCIE Max. priemer kmeňa 250 Max. dĺžka kmeňa 400 Maximálny štiepací výkon 3,5 t Lišta 13 Zdroj napájania TR, elektromotor, spaľovací motor 2/4-dielny Dĺžka výstupného dopravníka 2 m Dĺžka privádzacej konštrukcie 1,8 m Štandardné príslušenstvo Bezpečnostný kryt Automatické mazanie reťaze Rozmery v prepravnom stave TR elektromotor/ spaľovací motor Výška Šírka Hĺbka kg 475 kg Traktorom poháňané zariadenie je možné prepravovať pomocou zdvíhacieho mechanizmu traktora. Voliteľné príslušenstvo Predĺženie výstupného dopravníka 1 m * 6-dielny Príslušenstvo HakkiFeed 371 * dostupné len pri modeloch TR Otvorená konštrukcia zariadenia výrazne uľahčuje údržbu. Procesory palivového dreva Hakki Pilke 21

22 HH100 HH ,0 t Ak potrebujete dlhé palivové drevo alebo je drevná hmota, ktorú chcete štiepať veľmi tvrdá, traktorom poháňané hydraulické štiepacie zariadenie Hakki Pilke HH 100 je ideálnym riešením pre domáce aj profesionálne použitie. HH 100 je ovládané hydraulikou traktora s odporúčaným výstupom 40 až 50 l/min. Jednoduché zariadenie s mimoriadne efektívnou prevádzkou má nastaviteľnú dĺžku štiepacieho cyklu na základe parametrov drevnej hmoty. Používateľ si môže vybrať na koľko kusov chce poleno štiepať, a to zmenou výšky štiepacieho noža. Zariadenie Hakki Pilke HH 100 môže byť vybavené ventilom, ktorý zrýchli štiepací cyklus o 33 %, ak spracovávaná drevná hmota nevyžaduje vysokú štiepaciu silu. jednoduché použitie vysoká pevnosť a robustnosť vysoký výkon vhodný tiež pre použitie s menšími traktormi TECHNICKÉ ŠPECIFIKÁCIE Max. priemer kmeňa Max. dĺžka kmeňa Maximálny štiepací výkon Zdroj napájania Štandardné príslušenstvo ,0 t hydraulický okruh traktora, max. 50 l/min 2/4-dielny Automatický ventil ovládania rýchlosti je excelentným príslušenstvom pre traktory s nižšími výstupmi (menej ako 40 l/min). 4-dielny Rozmery v prepravnom stave Výška Šírka Hĺbka kg Voliteľné príslušenstvo Ventil rýchlosti 6-dielny Výšku štiepacieho noža je možné rýchlo a jednoducho upraviť pomocou manuálnej páky. 22 Procesory palivového dreva Hakki Pilke

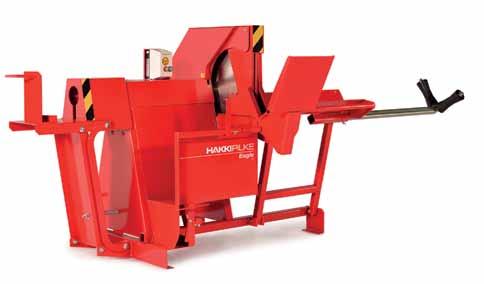

23 Eagle Eagle Kotúčová píla Hakki Pilke Eagle je jednoduchým riešením rezania a štiepania kmeňov. Dostupná je traktorom poháňaná verzia a verzia s elektromotorom. Kotúčová píla je vybavená rezacím kotúčom s tvrdenými hrotmi, ktorý umožňuje rezanie znečisteného dreva. Píla Hakki Pilke Eagle môže byť vybavená prepravnými kolesami pre uľahčenie prepravy zariadenia. bezpečná kotúčová píla s vynikajúcou ochranou rezací kotúč s tvrdenými hrotmi oceľový kužeľ s plným závitom TECHNICKÉ ŠPECIFIKÁCIE Max. priemer kmeňa Max. dĺžka kmeňa Zdroj napájania TR, elektromotor Štandardné príslušenstvo Rezací kotúč s tvrdeným hrotmi Prepravné kolieska Rozmery v prepravnom stave Bezpečné štiepanie pomocou oceľového kužeľa. Výška Šírka Hĺbka kg Voliteľné príslušenstvo Prepravné kolieska Zariadenie využíva jednoduchú rezaciu kolísku, v ktorej je kmeň rezaný 700 rezacím kotúčom s tvrdými hrotmi. Procesory palivového dreva Hakki Pilke 23

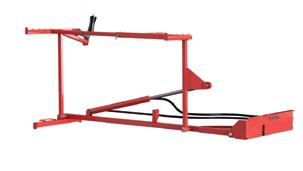

24 Zariadenia na zdvíhanie drevnej hmoty Zariadenia na zdvíhanie drevnej hmoty slúžia na zdvíhanie kmeňov zo zeme na procesor palivového dreva. Dokážu zdvíhať aj najťažšie kmene bez námahy obsluhy a uložiť na privádzací dopravník. Sú bezpečné a ergonomické. Hakkilift Raven Max. priemer kmeňa Max. dĺžka kmeňa Dĺžka zdvíhacieho zariadenia Šírka zdvíhacieho zariadenia Rozsah zdvíhania kg 50/850 Hydraulické zariadenie na zdvíhanie drevnej hmoty pre procesor palivového dreva Raven 30. Zariadenie na zdvíhanie drevnej hmoty je pripojené k hydraulickému okruhu procesora palivového dreva. Obsluhuje sa pomocou samostatného ovládacieho ventilu. Zariadenie na zdvíhanie drevnej hmoty je možné pretočiť k prednej strane procesora palivového dreva pre účely prepravy. Hakkilift 371 Max. priemer kmeňa Max. dĺžka kmeňa Dĺžka zdvíhacieho zariadenia Šírka zdvíhacieho zariadenia Rozsah zdvíhania kg 50/850 Hydraulické zariadenie na zdvíhanie drevnej hmoty pre procesor palivového dreva Expert 37 a Expert 30. Zariadenie na zdvíhanie drevnej hmoty je pripojené k hydraulickému okruhu procesora palivového dreva. Obsluhuje sa pomocou samostatného ovládacieho ventilu. Zariadenie na zdvíhanie drevnej hmoty je možné pretočiť k prednej strane procesora palivového dreva pre účely prepravy. 24 Procesory palivového dreva Hakki Pilke

25 Hakkilift 381 Max. priemer kmeňa Max. dĺžka kmeňa Dĺžka zdvíhacieho zariadenia Šírka zdvíhacieho zariadenia Rozsah zdvíhania kg 50/1000 Zariadenie na zdvíhanie drevnej hmoty pre procesor palivového dreva Hakki Pilke Easy 38. Pripája sa k otvorom na zariadení zo strany privádzacieho dopravníka. Zariadenie je na konci prác možné uviesť do vertikálnej polohy pre zjednodušenie prepravy. Zdvíhacie zariadenie je ovládané pomocou ovládacej páky hydraulického okruhu na ovládacom paneli. Hakkilift Falcon Max. priemer kmeňa Max. dĺžka kmeňa Dĺžka zdvíhacieho zariadenia Šírka zdvíhacieho zariadenia Rozsah zdvíhania kg 50/1000 Zariadenie na zdvíhanie drevnej hmoty pre procesor palivového dreva Hakki Pilke Falcon. Zdvíhacie zariadenie je pripojené k hydraulickému okruhu procesora palivového dreva pomocou ovládacieho ventilu (príslušenstvo) a je možné ho jednoducho prepravovať spolu so strojom. Hakkilift 421 Max. priemer kmeňa Max. dĺžka kmeňa Dĺžka zdvíhacieho zariadenia Šírka zdvíhacieho zariadenia Rozsah zdvíhania kg 50/1 200 Hydraulické zariadenie na zdvíhanie drevnej hmoty pre procesor palivového dreva Easy 42. Pripája sa k rýchlospojkám hydraulického výstupu procesora palivového dreva. Zariadenie na zdvíhanie drevnej hmoty je možné pretočiť k prednej strane procesora palivového dreva pre účely prepravy. Podpora je integrovaná vo vnútri ramena. Prepravná podpora je vytlačená z ramena ponad privádzací dopravník. Zariadenia na zdvíhanie drevnej hmoty s prepravnou podporou, ktoré umožňujú súčasné presúvanie procesora palivového dreva a zariadenia na zdvíhanie drevnej hmoty na miesto prevádzky. Vezmite však na vedomie, že mechanizmus nesmie byť použitý pre cestnú dopravu. Procesory palivového dreva Hakki Pilke 25

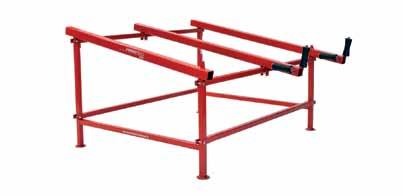

26 Držiaky drevnej hmoty hakkifeed 371 Dĺžka držiaka drevnej hmoty Šírka držiaka drevnej hmoty Výška kg 880/1 220 Naklonená konštrukcia držiaka drevnej hmoty HakkiFeed 371 zjednodušuje privádzanie drevnej hmoty do procesorov palivového dreva privádzacím dopravníkovým pásom. Držiak má robustnú konštrukciu, ktorá môže byť použitá s takmer všetkými modelmi procesorov palivového dreva. hakkifeed 421 Dĺžka držiaka drevnej hmoty Šírka držiaka drevnej hmoty Výška, nastaviteľná kg Stojan na drevnú hmotu HakkiFeed 421 je vybavený hydraulickými podávačmi a valcami, ktoré zmierňujú postranné nárazové sily a zvyšujú produktivitu procesora palivového dreva. Výškovo nastaviteľné nožičky HakkiFeed 421 umožňujú použitie s rozličnými modelmi procesorov palivového dreva. Pomocou súpravy ventilu príslušenstva je možné stojan na drevnú hmotu pripojiť k všetkým reťazovým pílam Hakki Pilke. hakkifeed 422 Dĺžka držiaka drevnej hmoty Šírka držiaka drevnej hmoty Výška, nastaviteľná kg Vďaka hydraulickému podávaču nevyžaduje prevádzka držiaka drevnej hmoty HakkiFeed 422 pri podávaní kmeňov na privádzacie valce žiadnu námahu obsluhy. Privádzacie valce sa otáčajú súčasne s pásom privádzacieho dopravníka procesora palivového dreva, čím sú kmene udržiavané v pohybe. Stojan na drevnú hmotu HakkiFeed 422 je možné pripojiť k modelom 38, 42 a 50, ale tiež k modelom Expert a Falcon s ventilom príslušenstva a konektorovou súpravou. 26 Procesory palivového dreva Hakki Pilke

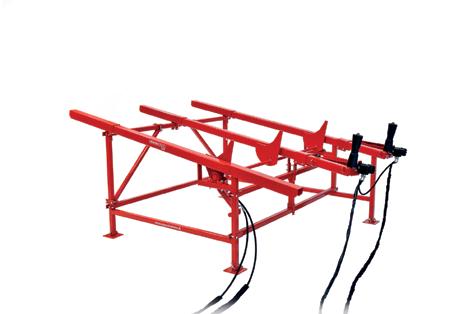

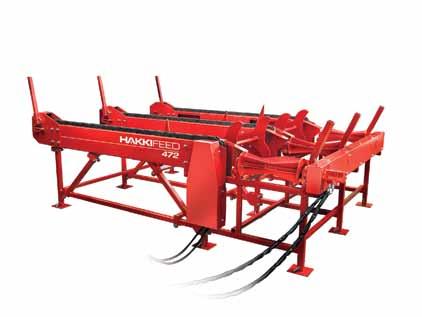

27 Podávacie stoly Hakkifeed 471 Dĺžka podávacieho stola Šírka podávacieho stola, nastaviteľná Výška, nastaviteľná kg Podávací stôl HakkiFeed 471 je vybavený dvomi pevnými hnacími reťazami. Dva podávacie valce zaisťujú postranný posun drevnej hmoty v smere k pásovému podávaču procesora drevnej hmoty. Podávací stôl HakkiFeed 471 je možné roztiahnuť na celkovú dĺžku až 6 metrov pomocou 2-metrových predlžovacích dielov. Podávací stôl HakkiFeed 471 je vybavený šiestimi výškovo nastaviteľnými nožičkami, ktoré umožňujú zostavenie a používanie zariadenia aj na nerovnom teréne. Podávací stôl HakkiFeed 471 je možné pripojiť k modelom 38, 42 a 50. Pomocou ventilu príslušenstva a súprave konektorov je možné zariadenie HakkiFeed 471 použiť aj s modelmi Expert a Falcon. Hakkifeed 472 Dĺžka podávacieho stola Šírka podávacieho stola, nastaviteľná Výška kg Stojan na drevnú hmotu HakkiFeed 472 disponuje tromi podávacími reťazami a mechanickými separátormi, ktoré zaručujú, že súčasne bude trojicou reťazí posúvaná do mechanického postranného mechanizmu len jeden kmeň. Postranný podávací mechanizmus je synchronizovaný s pásovým podávačom procesora palivového dreva, čo zaisťuje presunutie aj tých najhúževnatejších kmeňov do rezacieho zariadenia procesora. Robustná konštrukcia podávacieho stola HakkiFeed 472 umožňuje rozšírenie nakladacieho priestoru pomocou predlžovacích dielov, a to od 2 do 6 metrov. To znamená, že na podávací stôl je možné nakladať kmene s celkovou dĺžkou 2,5 až 5 metrov. Vďaka deviatim nastaviteľným nožičkám je podávací stôl vhodný aj na použitie v exteriéroch. Modely 38, 42 a 50 sú vybavené konektormi pre pripojenie podávacieho stola HakkiFeed 472. Stôl je možné pripojiť k modelom Expert a Falcon pomocou samostatného ventilu a konektorovej súprave. Procesory palivového dreva Hakki Pilke 27

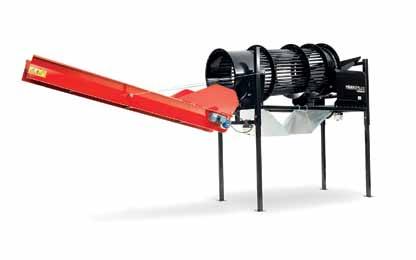

28 Príslušenstvo a vybavenie Čistič hakkipilke cleaner Šírka Hĺbka Výška, nastaviteľná max kg Čistenie výstupného produktu urýchľuje proces sušenia a zaisťuje konzistentnú kvalitu. Výstupný dopravník dopraví palivové drevo do otočného bubna zariadenia Cleaner, ktorý oddeľuje úlomky a nečistoty a odvádza ich pomocou vodiacich prvkov na vyhradené miesto. Z čistiaceho zariadenia Cleaner je palivové drevo odvádzané, napríklad do vriec, pomocou vodiacich líšt (štandardné vybavenie). Postranne natáčateľný výstupný dopravník (3 m), ktorý je dostupný ako voliteľné príslušenstvo, je možné použiť napríklad na prepravovanie palivového dreva priamo do vozíka. Zariadenie na čistenie Hakki Pilke Cleaner je dostupné s elektrickým alebo hydraulickým pohonom. Vďaka nastaviteľnej výške je možné zariadenie Cleaner pripojiť takmer ku všetkým modelom procesorov palivového dreva. Odsávacie zariadenie Hakkipilke Blower Šírka Hĺbka Výška kg Integrované zariadenie na odsávanie pilín Hakki Pilke presúva piliny na vyhradené miesto prostredníctvom odsávacej hadice. Zariadenie udržiava okolie pracoviska čisté a šetrí čas obsluhy, ktorý spotrebuje pri čistení pracoviska od pilín. Integrované zariadenie na odsávanie pilín využíva vlastný hydraulický systém stroja. Je štandardnou súčasťou modelov radu Easy 50 a je možné ho dokúpiť pre takmer všetky modely s reťazovou pílou ako voliteľné príslušenstvo. Pozor! Rozmery odsávania pilín sú uvedené bez upevňovacieho mechanizmu. Predĺženie výstupného dopravníka Dĺžka 1 m * * procesor palivového dreva OH 27, 0,8 m Zariadenie je možné uviesť do prepravnej pozície len s pôvodným výstupným dopravníkom. Pri namontovanom predĺžení buďte mimoriadne opatrný. Výnimka! Zariadenie Hawk je možné uviesť do prepravnej pozície s 1-metrovým predĺžením. Výstupné predĺženie zariadenia Hawk 25 je dostupné len pre modely TR. 28 Procesory palivového dreva Hakki Pilke

29 automatický napínač reťaze Príslušenstvo pre Easy 38 Lišta 16 Rezacia reťaz.325 1,5 68 vl AC 10 udržiava reťaz procesora palivového dreva v optimálnom napnutí a chráni reťaze pred odpojením a pretrhnutím. Správne napnutie reťaze výrazne zvyšuje prevádzkovú životnosť reťaze a lišty. AC 10 nevyžaduje žiadne manuálne napínanie. Automatický napínač reťaze umožňuje veľmi jednoduchú a rýchlu výmenu reťaze. Celá výmena reťaze nezaberie viac ako 40 sekúnd, čo výrazne zvyšuje vašu produktivitu. Hydraulický privádzací valec Hydraulický privádzací valec zabezpečuje dostatočný prísun drevnej hmoty do procesu. box na náradie Box na náradie pripevnené k zariadeniu slúži na odkladanie dôležitých nástrojov, ktoré je vhodné mať vždy k dispozícii. Hydraulický OTOČNÝ VÝSTUPNÝ DOPRAVNÍK Postranne natáčateľný hydraulický výstupný dopravník odbremeňuje obsluhu zariadenia od námahy a dopravuje spracované palivové drevo na požadované miesto. hrable na triesky vrecko na náradie Hrable na triesky sú excelentným nástrojom na udržiavanie pracoviska v okolí zariadenia v čistote. Hrable na triesky nie sú súčasťou ramena. Základné nástroje na údržbu noža. Zahŕňajú pilník na ostrenie reťaze, plochý skrutkovač, 13 kľúč a 4 šesťhranný kľúč. Procesory palivového dreva Hakki Pilke 29

30 Technické špecifikácie MODEL Easy 50 Vlastnosti Odporúčané použitie v domácnosti profesionálne priemyselné Max. priemer kmeňa v 470 Max. dĺžka kmeňa v 600 Spôsob rezania kotúčová píla Ø reťazová píla, lišta () 508 Štiepací výkon (t) 4,0 30 Optické meracie zariadenie Hydraulický otočný výstupný dopravník Čistiaci výstupný dopravník Predĺženie výstupného dopravníka (1 m) Zariadenie na odsávanie pilín Hydraulický privádzací valec Vodiaca lišta privádzania Zariadenie na zohrievanie oleja Olejový chladič Zdroj napájania Traktor (kardanový hriadeľ) Traktor/elektromotor Elektromotor (kw) (15) Spaľovací motor (hp) Požadovaný výkon 50 Veľkosť poistky (A) 35 Rozmery zariadenia v prepravnej pozícii * dostupná s Výška () Šírka () Hĺbka () (kg) Dĺžka výstupného dopravníka (m) 4.0** Easy 50 Štiepacie nože 2/ Manipulačné nástroje Zariadenia na zdvíhanie drevnej hmoty HakkiLift Raven HakkiLift 371 HakkiLift Falcon HakkiLift 381 HakkiLift 421 Podávacie stoly a držiaky HakkiFeed 371 HakkiFeed 421 HakkiFeed 422 HakkiFeed 471 HakkiFeed 472 Čistenie palivového dreva Výrobca si vyhradzuje právo na vykonanie zmien. Cleaner odporúčame 30 Procesory palivového dreva Hakki Pilke

31 Easy 42 Easy 38 Expert 37 Falcon 35 Raven 30 OH 27 Hawk 25 Eagle HH ,5-13,5 5,5-8,0 5,5-7,0 2,4-7,0 4,0 alebo 6,0 5,5 3,5 7,0 (0,8 m) (TR) (10 W) (15) (10) (7,5) (7,5) (5,5) (7,5) (4,0) (4,0) (13) TR em / cm ** 4.0** 4.0* 4.0** 4.0* / ** 3,2 2,0 postranne natáčateľným výstupným dopravníkom ** postranne natáčateľný výstupný dopravník je štandardnou výbavou Easy 42 Easy 38 Expert 37 Falcon 35 Raven 30 OH 27 Hawk 25 Eagle HH 100 dostupné štandardná výbava hydraulika traktora príslušenstvo vyžaduje ventil príslušenstva vyžaduje ventil príslušenstva a špeciálne vybavenie Procesory palivového dreva Hakki Pilke 31

32 výrobca dovozca valimotie 1, Fi haapajärvi, FÍNsko Tel , Fax info@maaselankone.fi, vpp - verejno-pospešný podnik spol. s r. o Jelenec 377, slovensko Tel. 037/ , Fax 037/ vpp@vpp.sk,
