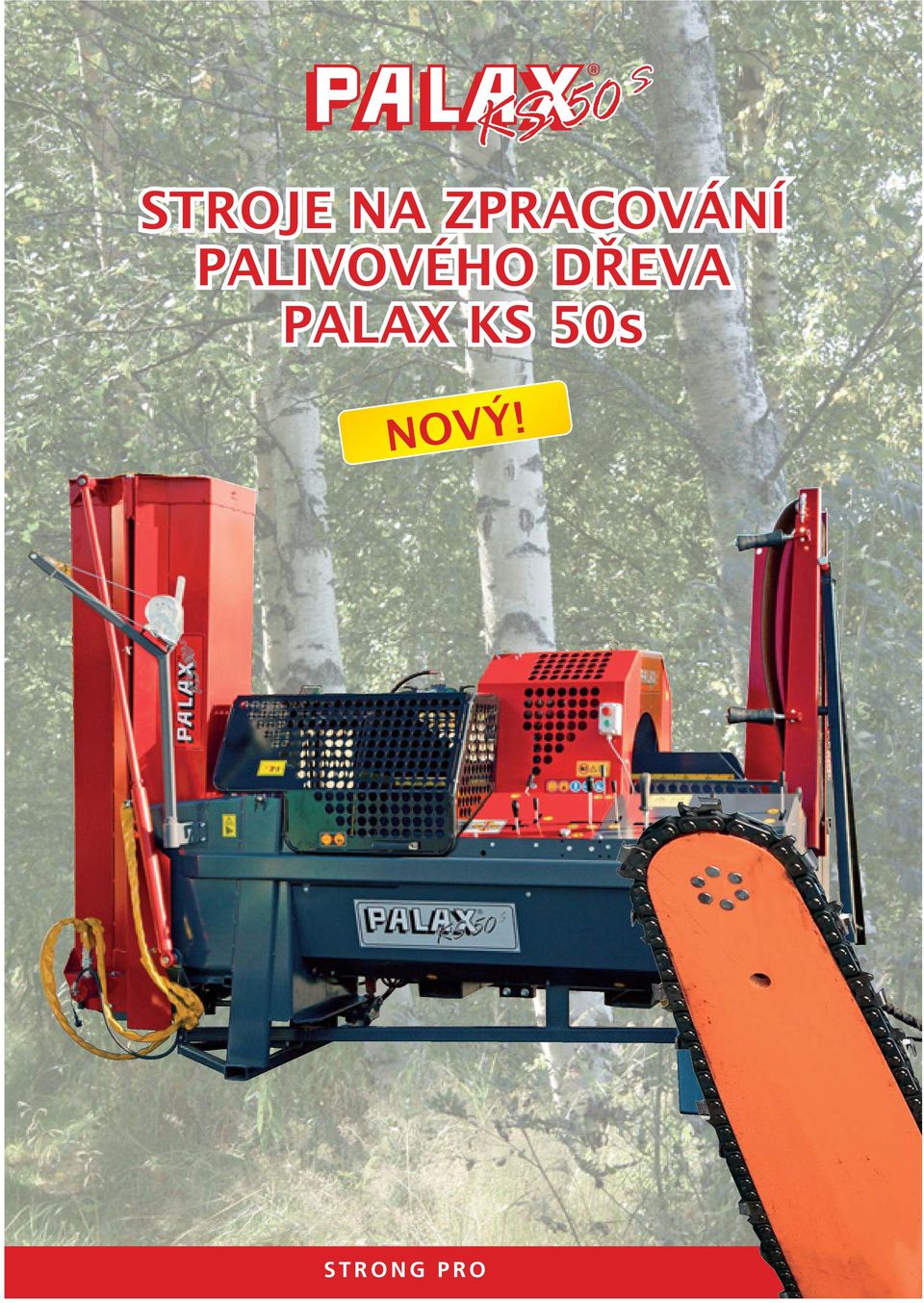

1 STROJE NA ZPRACOVÁNÍ PALIVOVÉHO DŘEVA PALAX KS 50s NOVÝ! STRONG PRO

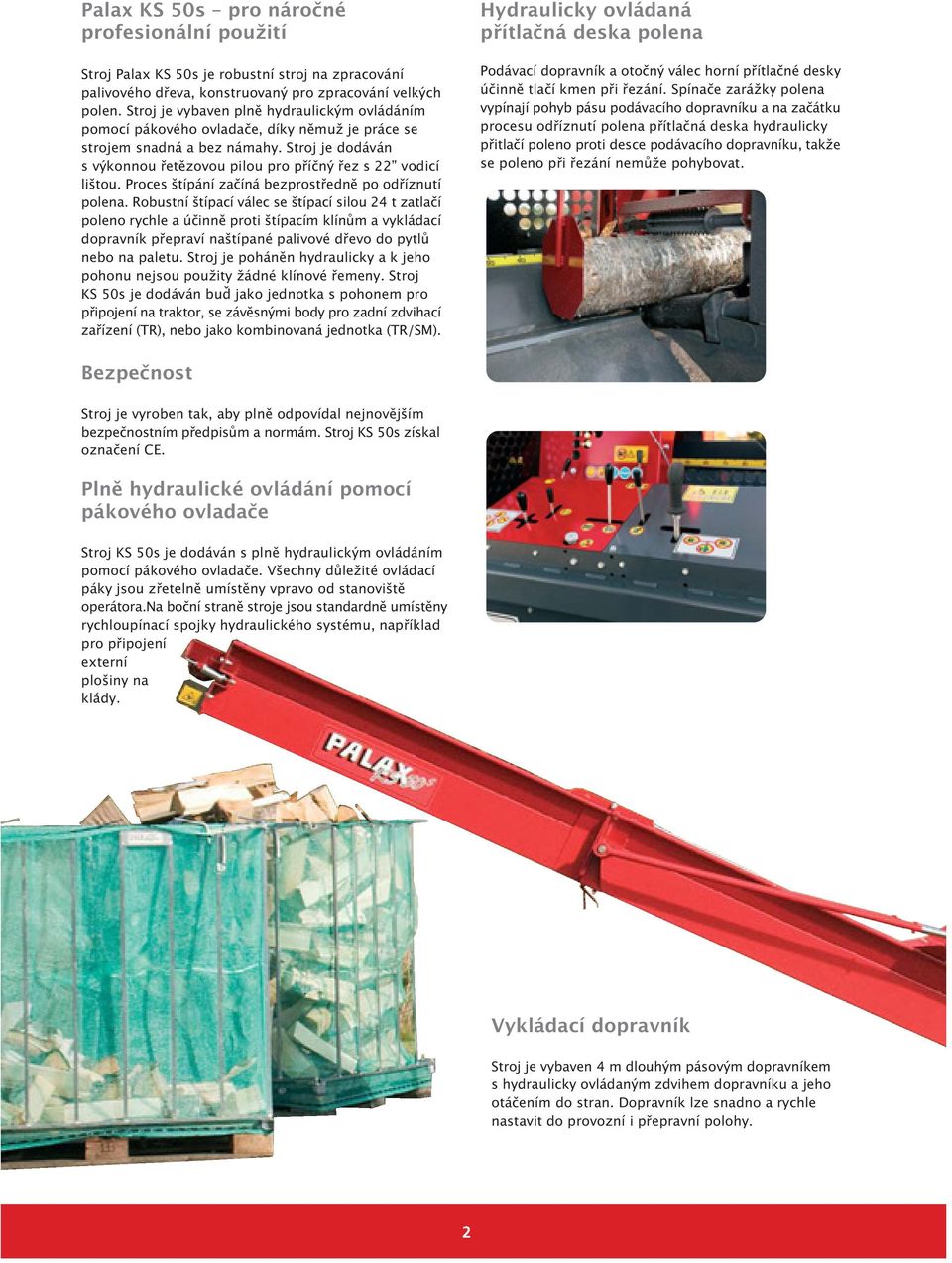

2 Palax KS 50s pro náročné profesionální použití Stroj Palax KS 50s je robustní stroj na zpracování palivového dřeva, konstruovaný pro zpracování velkých polen. Stroj je vybaven plně hydraulickým ovládáním pomocí pákového ovladače, díky němuž je práce se strojem snadná a bez námahy. Stroj je dodáván s výkonnou řetězovou pilou pro příčný řez s 22 vodicí lištou. Proces štípání začíná bezprostředně po odříznutí polena. Robustní štípací válec se štípací silou 24 t zatlačí poleno rychle a účinně proti štípacím klínům a vykládací dopravník přepraví naštípané palivové dřevo do pytlů nebo na paletu. Stroj je poháněn hydraulicky a k jeho pohonu nejsou použity žádné klínové řemeny. Stroj KS 50s je dodáván buď jako jednotka s pohonem pro připojení na traktor, se závěsnými body pro zadní zdvihací zařízení (TR), nebo jako kombinovaná jednotka (TR/SM). Hydraulicky ovládaná přítlačná deska polena Podávací dopravník a otočný válec horní přítlačné desky účinně tlačí kmen při řezání. Spínače zarážky polena vypínají pohyb pásu podávacího dopravníku a na začátku procesu odříznutí polena přítlačná deska hydraulicky přitlačí poleno proti desce podávacího dopravníku, takže se poleno při řezání nemůže pohybovat. Bezpečnost Stroj je vyroben tak, aby plně odpovídal nejnovějším bezpečnostním předpisům a normám. Stroj KS 50s získal označení CE. Plně hydraulické ovládání pomocí pákového ovladače Stroj KS 50s je dodáván s plně hydraulickým ovládáním pomocí pákového ovladače. Všechny důležité ovládací páky jsou zřetelně umístěny vpravo od stanoviště operátora.na boční straně stroje jsou standardně umístěny rychloupínací spojky hydraulického systému, například pro připojení externí plošiny na klády. Vykládací dopravník Stroj je vybaven 4 m dlouhým pásovým dopravníkem s hydraulicky ovládaným zdvihem dopravníku a jeho otáčením do stran. Dopravník lze snadno a rychle nastavit do provozní i přepravní polohy. 2

Stroj je dodáván s výkonnou řetězovou pilou pro příčný řez s 22 vodicí lištou. Proces štípání začíná bezprostředně po odříznutí polena.

3 Výkonná řetězová pila 22 řetězová pila stroje je poháněna interním zubovým motorem, který dosahuje vysoké rychlosti řezání. Záchytná deska Záchytná deska zajišťuje, aby poleno spadlo do skluzavky ve správné poloze. Funkce záchytné desky je automatická, ale je možné ji také vypnout. Kazetový klín s pevnou konstrukcí Svislou polohu kazetového klínu je možné plynule nastavovat hydraulicky. Volitelně dodávané kazetové klíny štípou poleno buď na 8, nebo na 12 kusů. Dolní štípací skluzavka je vybavena roštem pro snadné odstraňování úlomků a pilin. Účinný automatický proces štípání Štípací válec se spouští automaticky, jakmile je ukončen proces řezání. Automatický provoz je také možné vypnout. Robustní posunovací zařízení stroje vyvine štípací sílu 4 tuny až 24 tun. Štípací síla se nastavuje automaticky na základě odporu. Posunovací zařízení účinně a rychle zatlačí i velká polena proti štípacím klínům. Maximální délka polena je 66 cm a maximální průměr polena je 48 mm. Zarážku polena, která určuje délku polena, lze snadno nastavit bez použití nářadí. ŠTÍPACÍ SÍLA 24 TUN 3

Kazetový klín s pevnou konstrukcí Svislou polohu kazetového klínu je možné plynule nastavovat hydraulicky. Volitelně dodávané kazetové klíny štípou poleno buď na 8, nebo na 12 kusů.

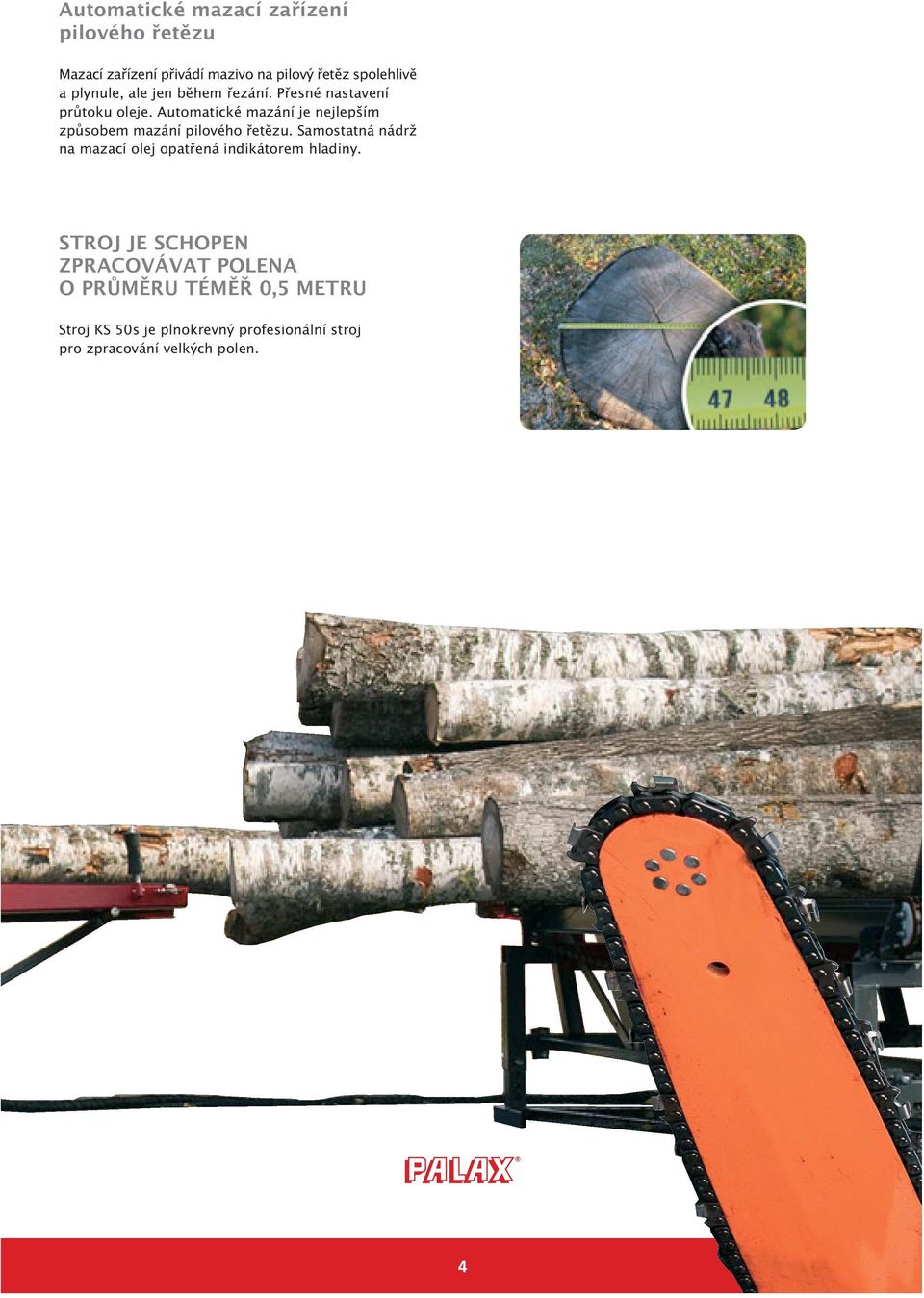

4 Automatické mazací zařízení pilového řetězu Mazací zařízení přivádí mazivo na pilový řetěz spolehlivě a plynule, ale jen během řezání. Přesné nastavení průtoku oleje. Automatické mazání je nejlepším způsobem mazání pilového řetězu. Samostatná nádrž na mazací olej opatřená indikátorem hladiny. STROJ JE SCHOPEN ZPRACOVÁVAT POLENA O PRŮMĚRU TÉMĚŘ 0,5 METRU Stroj KS 50s je plnokrevný profesionální stroj pro zpracování velkých polen. 4

Automatické mazání je nejlepším způsobem mazání pilového řetězu.

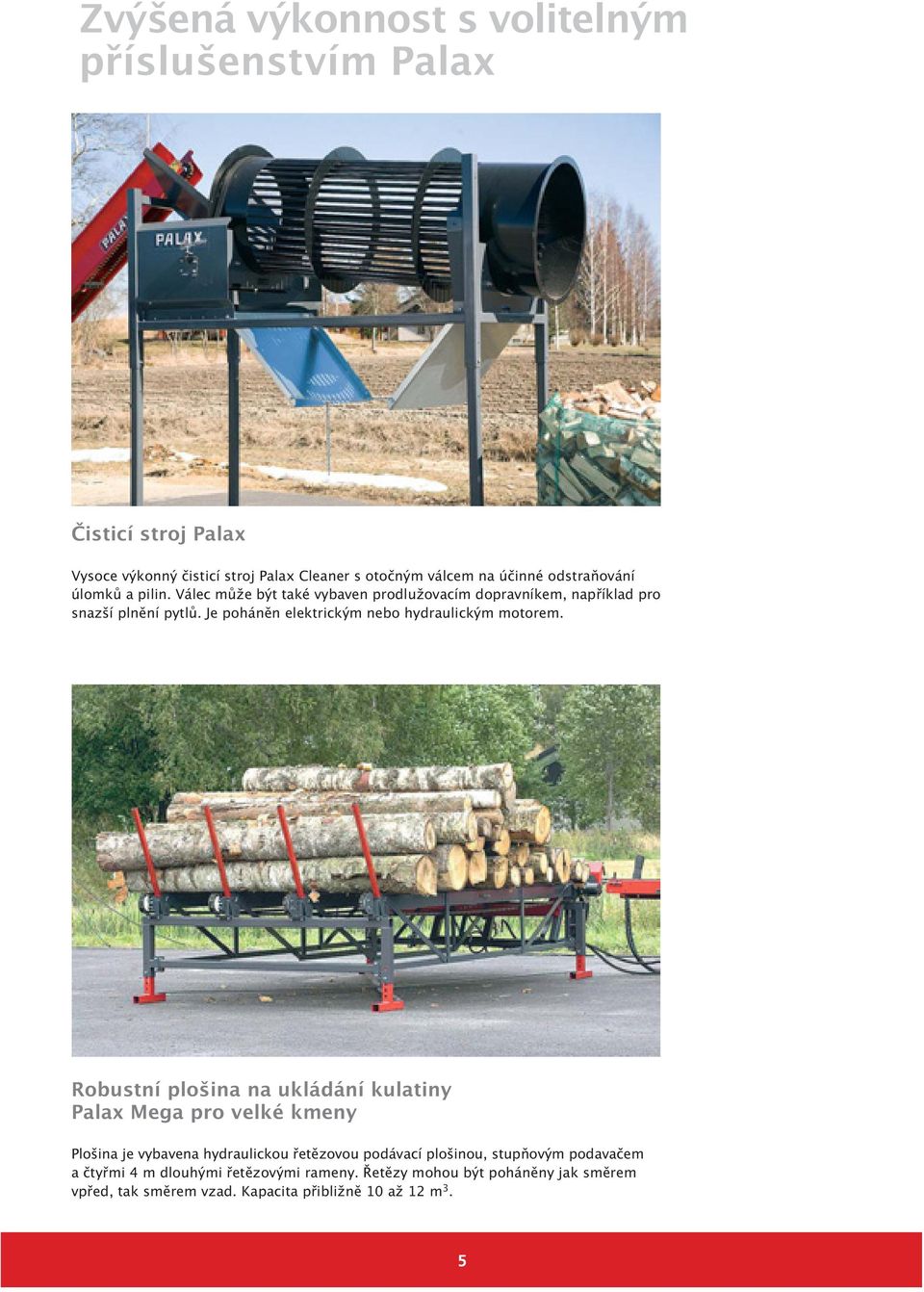

5 Zvýšená výkonnost s volitelným příslušenstvím Palax Čisticí stroj Palax Vysoce výkonný čisticí stroj Palax Cleaner s otočným válcem na účinné odstraňování úlomků a pilin. Válec může být také vybaven prodlužovacím dopravníkem, například pro snazší plnění pytlů. Je poháněn elektrickým nebo hydraulickým motorem. Robustní plošina na ukládání kulatiny Palax Mega pro velké kmeny Plošina je vybavena hydraulickou řetězovou podávací plošinou, stupňovým podavačem a čtyřmi 4 m dlouhými řetězovými rameny. Řetězy mohou být poháněny jak směrem vpřed, tak směrem vzad. Kapacita přibližně 10 až 12 m 3. 5

Je poháněn elektrickým nebo hydraulickým motorem.

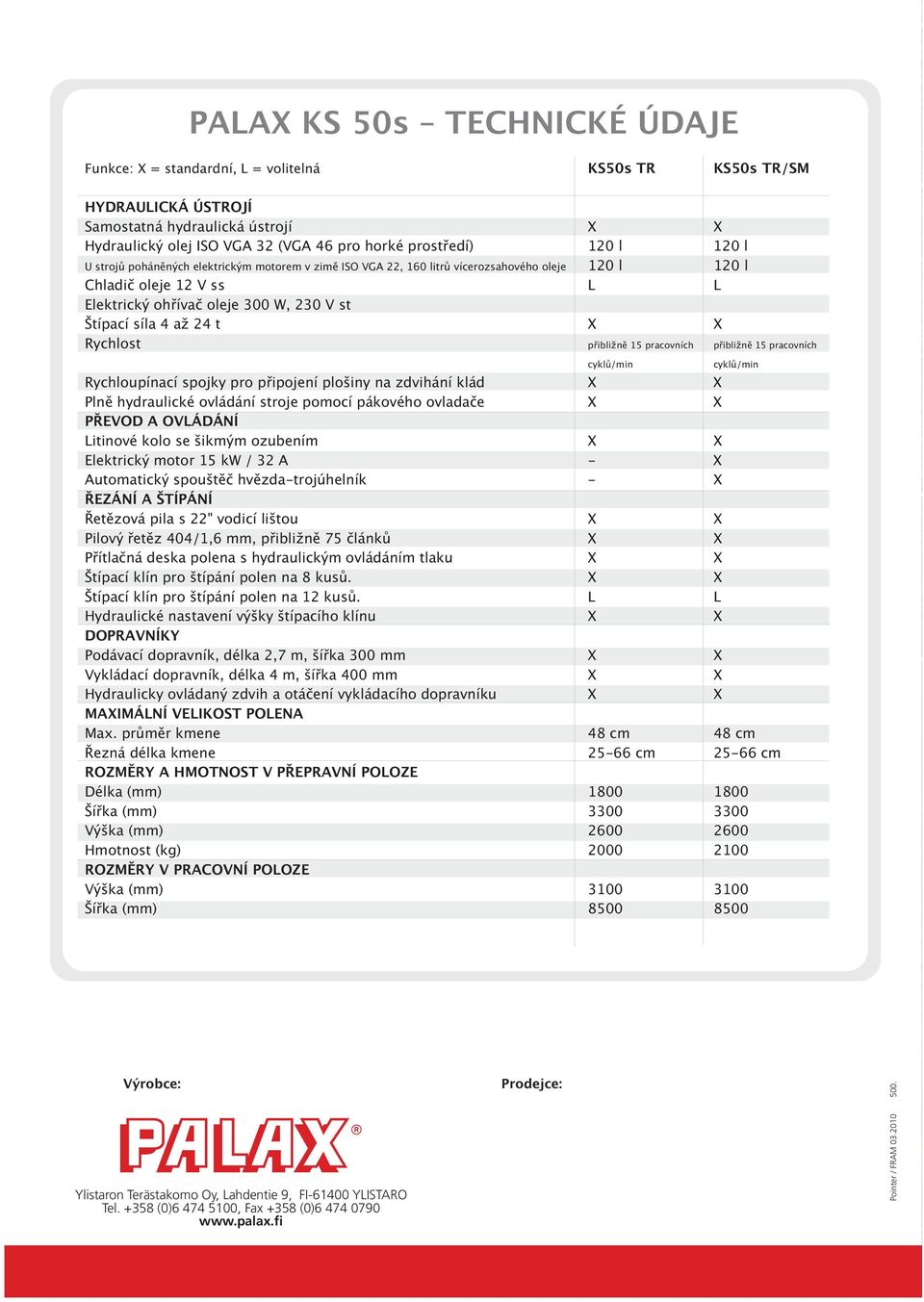

6 PALAX KS 50s TECHNICKÉ ÚDAJE Funkce: X = standardní, L = volitelná KS50s TR KS50s TR/SM HYDRAULICKÁ ÚSTROJÍ Samostatná hydraulická ústrojí X X Hydraulický olej ISO VGA 32 (VGA 46 pro horké prostředí) 120 l 120 l U strojů poháněných elektrickým motorem v zimě ISO VGA 22, 160 litrů vícerozsahového oleje 120 l 120 l Chladič oleje 12 V ss L L Elektrický ohřívač oleje 300 W, 230 V st Štípací síla 4 až 24 t X X Rychlost přibližně 15 pracovních přibližně 15 pracovních cyklů/min cyklů/min Rychloupínací spojky pro připojení plošiny na zdvihání klád X X Plně hydraulické ovládání stroje pomocí pákového ovladače X X PŘEVOD A OVLÁDÁNÍ Litinové kolo se šikmým ozubením X X Elektrický motor 15 kw / 32 A - X Automatický spouštěč hvězda-trojúhelník - X ŘEZÁNÍ A ŠTÍPÁNÍ Řetězová pila s 22" vodicí lištou X X Pilový řetěz 404/1,6 mm, přibližně 75 článků X X Přítlačná deska polena s hydraulickým ovládáním tlaku X X Štípací klín pro štípání polen na 8 kusů. X X Štípací klín pro štípání polen na 12 kusů. L L Hydraulické nastavení výšky štípacího klínu X X DOPRAVNÍKY Podávací dopravník, délka 2,7 m, šířka 300 mm X X Vykládací dopravník, délka 4 m, šířka 400 mm X X Hydraulicky ovládaný zdvih a otáčení vykládacího dopravníku X X MAXIMÁLNÍ VELIKOST POLENA Max. průměr kmene 48 cm 48 cm Řezná délka kmene cm cm ROZMĚRY A HMOTNOST V PŘEPRAVNÍ POLOZE Délka (mm) Šířka (mm) Výška (mm) Hmotnost (kg) ROZMĚRY V PRACOVNÍ POLOZE Výška (mm) Šířka (mm) Výrobce: Ylistaron Terästakomo Oy, Lahdentie 9, FI YLISTARO Tel (0) , Fax +358 (0) Prodejce: Pointer / FRAM

24 t X X Rychlost přibližně 15 pracovních přibližně 15 pracovních cyklů/min cyklů/min Rychloupínací spojky pro připojení plošiny na zdvihání klád X X Plně hydraulické ovládání stroje pomocí pákového
