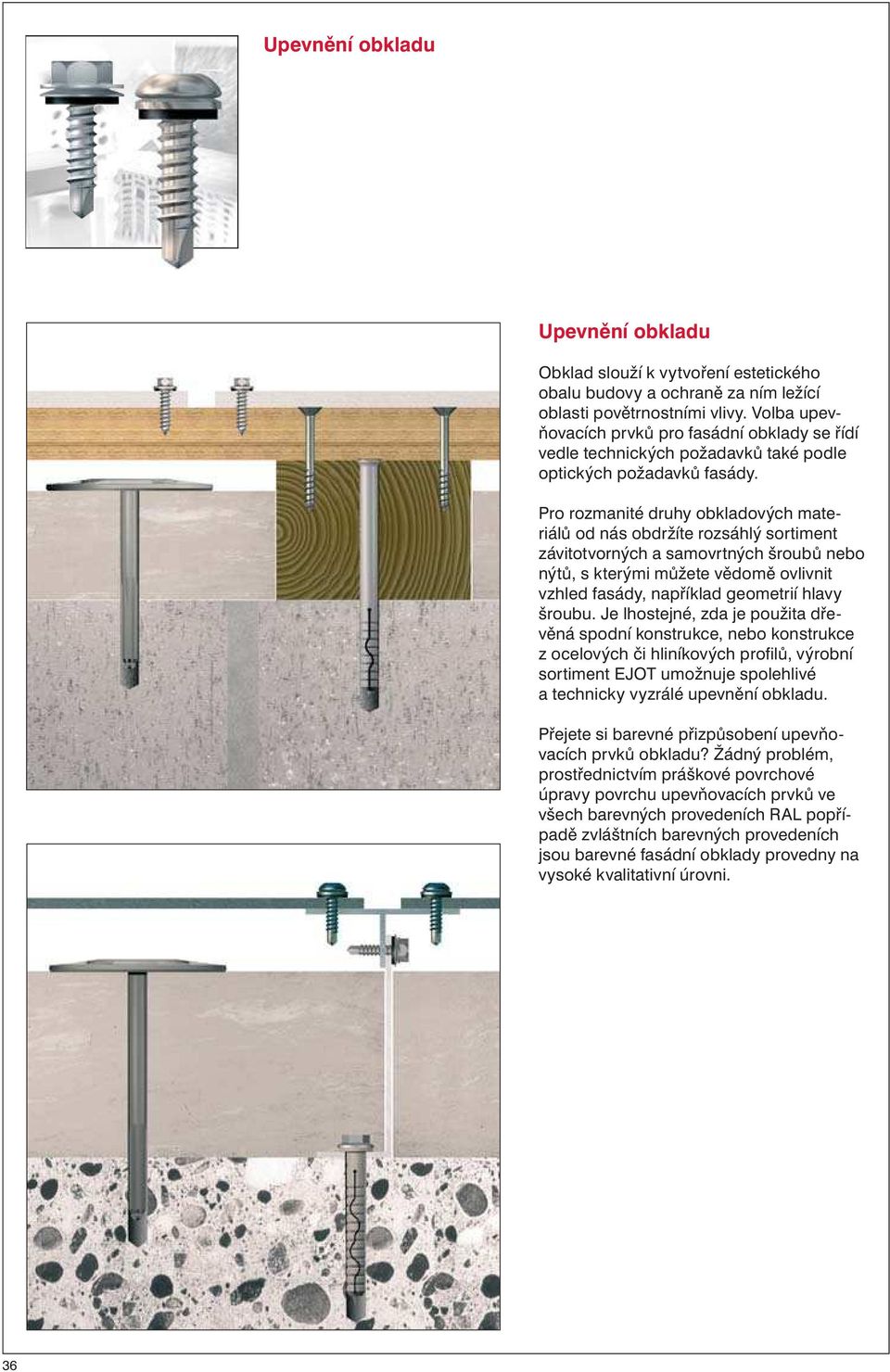

1 Upevnění obkladu Obklad slouží k vytvoření estetického obalu budovy a ochraně za ním ležící oblasti povětrnostními vlivy. Volba upevňovacích prvků pro fasádní obklady se řídí vedle technických požadavků také podle optických požadavků fasády. Pro rozmanité druhy obkladových materiálů od nás obdržíte rozsáhlý sortiment závitotvorných a samovrtných šroubů nebo nýtů, s kterými můžete vědomě ovlivnit vzhled fasády, například geometrií hlavy šroubu. Je lhostejné, zda je použita dřevěná spodní konstrukce, nebo konstrukce z ocelových či hliníkových profilů, výrobní sortiment EJOT umožnuje spolehlivé a technicky vyzrálé upevnění obkladu. Přejete si barevné přizpůsobení upevňovacích prvků obkladu? Žádný problém, prostřednictvím práškové povrchové úpravy povrchu upevňovacích prvků ve všech barevných provedeních RAL popřípadě zvláštních barevných provedeních jsou barevné fasádní obklady provedny na vysoké kvalitativní úrovni. 36

2 EJOT Super-SAPHIR samovrtný šroub JT 3 EJOT Super-SAPHIR JT 3, z nerez. oceli A s kalenou špičkou z oceli znamená nekompromisní přechod na kvalitu a jistotu. nerezavějící ocel vysoká korozivzdornost vysoká pevnost a rychlost vrtání spolehlivost při vrtání a tvorbě závitu šestihranná hlava nebo čočková s předem navléknutou těsnicí podložkou Spolehlivý upevňovací prvek, který nemá alternativu. Zkracuje dobu montáže. Šetří jeden pracovní takt a náklady na nástroje. Přesnost, která vyniká. EJOT Nerez-SAPHIR samovrtný šroub JT 4 EJOT Nerez-SAPHIR JT 4 z nerez. oceli A spojují stavební díly z hliníkových plechů nebo hliníkových profilů v jedné pracovní operaci. nerezavějící ocel absolutní korozivzdornost spolehlivost při vrtání a tvorbě závitu šestihranná hlava nebo čočková dle požadavku s předem navléknutou těsnicí podložkou nebo bez podložky Zkracuje montážní časy. Šetří jeden pracovní takt a náklady na nástroje. EJOT nerezový vrut SH 3 EJOT Nerezový vrut z nerez. oceli A spojuje spodní konstrukce ze dřeva. nerezavějící ocel odolnost proti korozi vysoká pevnost kluzná povrchová úprava hlava TORX Spolehlivá montáž bez předvrtání. Spolehlivý přenos utahovacích sil drážkou TORX. Super SAPHIR JT 3 JT ,5 Super SAPHIR JT 4 JT4-3 H / 5-5,5 Nerez vrut SH 3 SH3 - S - 5,0 EJOT nerez vrut samovrtný šroub samovrtný šroub materiál nerez materiál* materiál nerez zápustná hlava ma. tlouška vrtaných materiálů ma. tlouška vrtaných materiálů zápich pod hlavou * Materiál nerez/ ocelová špička oblast bez závitu pod hlavou 37

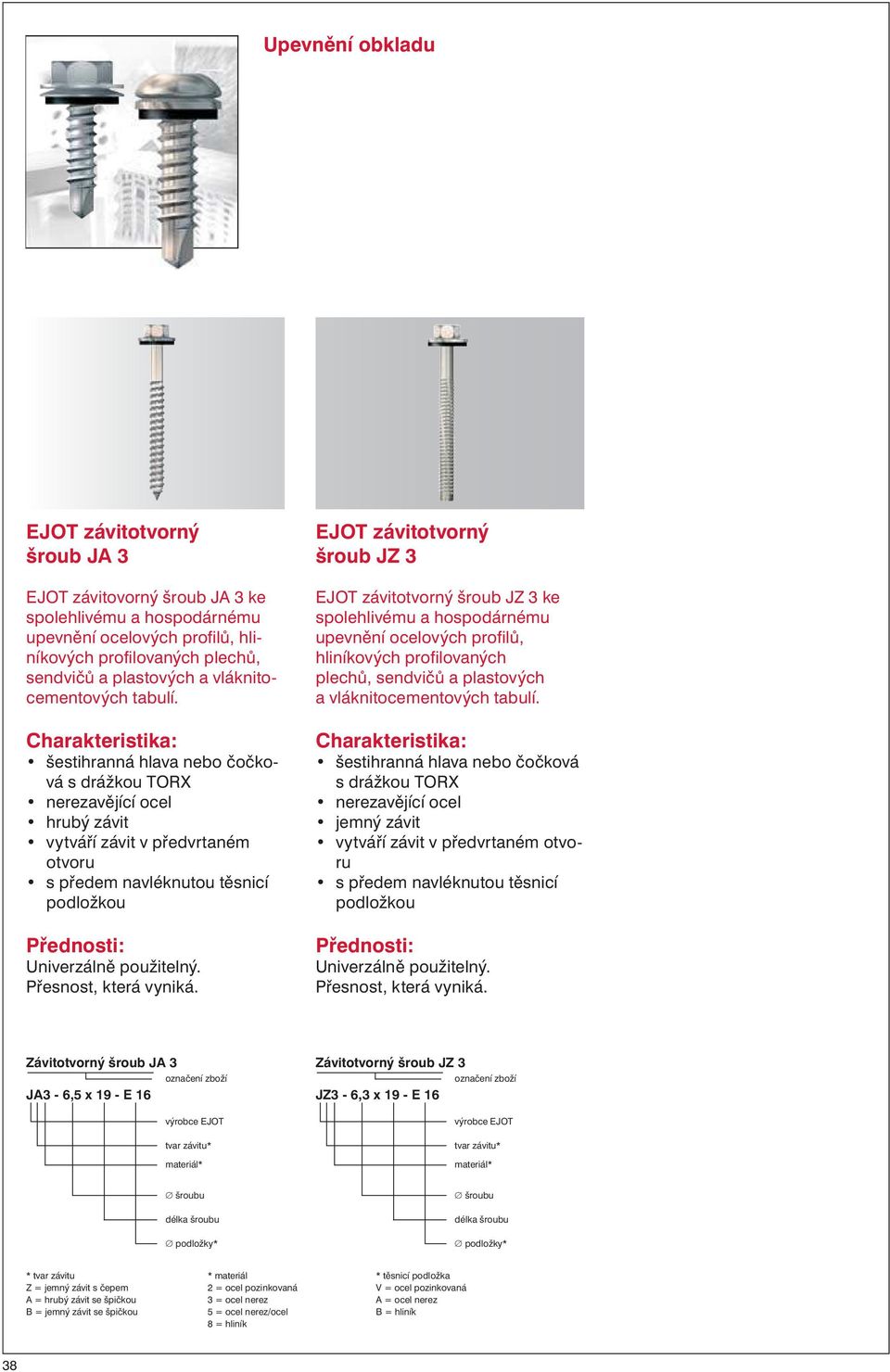

3 EJOT závitotvorný šroub JA 3 EJOT závitovorný šroub JA 3 ke spolehlivému a hospodárnému upevnění ocelových profilů, hliníkových profilovaných plechů, sendvičů a plastových a vláknitocementových tabulí. šestihranná hlava nebo čočková nerezavějící ocel hrubý závit vytváří závit v předvrtaném otvoru s předem navléknutou těsnicí podložkou Univerzálně použitelný. Přesnost, která vyniká. EJOT závitotvorný šroub JZ 3 EJOT závitotvorný šroub JZ 3 ke spolehlivému a hospodárnému upevnění ocelových profilů, hliníkových profilovaných plechů, sendvičů a plastových a vláknitocementových tabulí. šestihranná hlava nebo čočková nerezavějící ocel jemný závit vytváří závit v předvrtaném otvoru s předem navléknutou těsnicí podložkou Univerzálně použitelný. Přesnost, která vyniká. Závitotvorný šroub JA 3 JA3-6, E 16 tvar závitu* materiál* Závitotvorný šroub JZ 3 JZ3-6, E 16 tvar závitu* materiál* šroubu podložky* šroubu podložky* * tvar závitu Z = jemný závit s čepem A = hrubý závit se špičkou B = jemný závit se špičkou * materiál = ocel pozinkovaná 3 = ocel nerez 5 = ocel nerez/ocel 8 = hliník * těsnicí podložka V = ocel pozinkovaná A = ocel nerez B = hliník 38

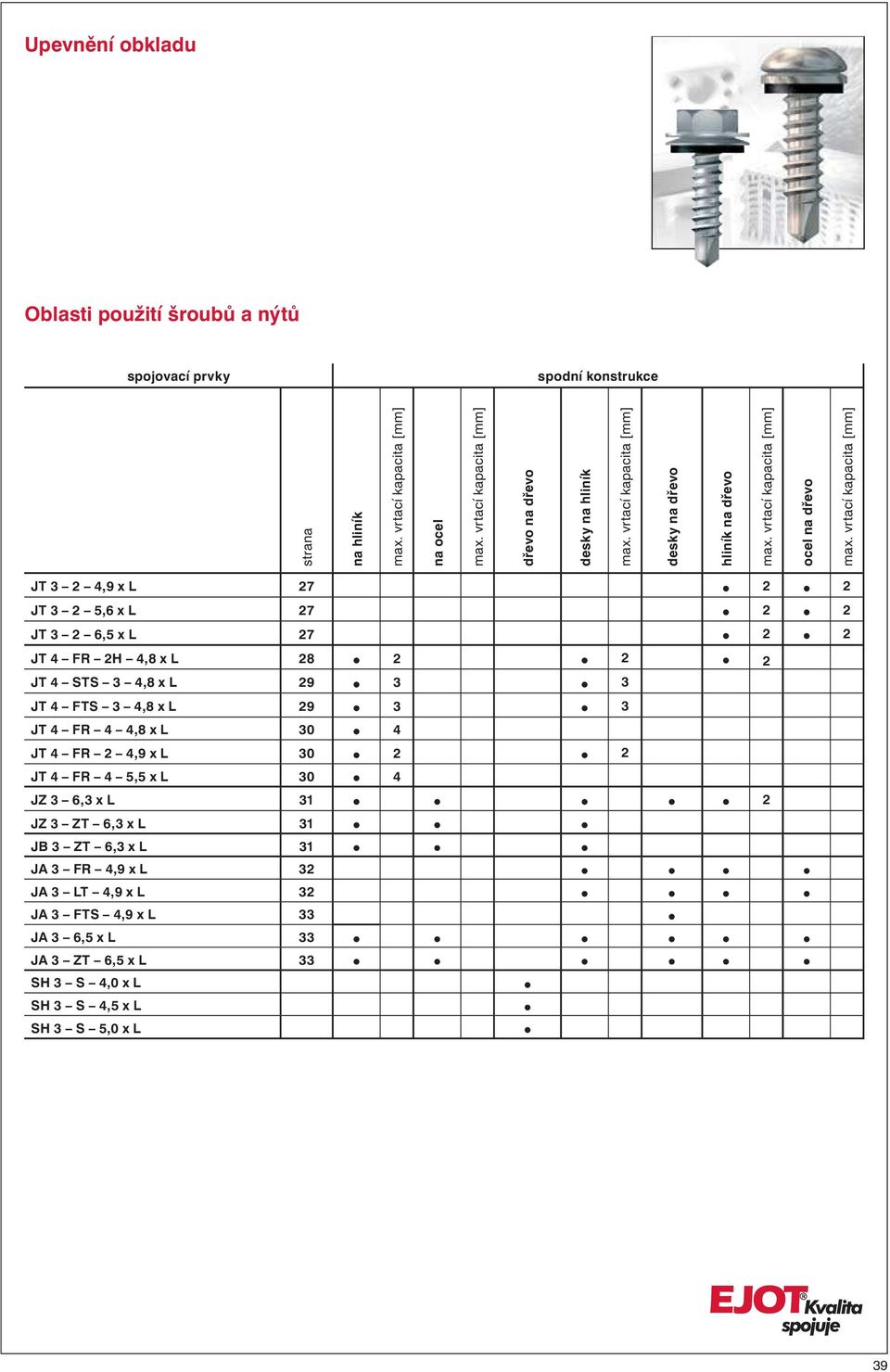

4 Oblasti použití šroubů a nýtů spojovací prvky spodní konstrukce strana na hliník ma. [] na ocel ma. [] dřevo na dřevo desky na hliník ma. [] desky na dřevo hliník na dřevo ma. [] ocel na dřevo ma. [] JT 3 4,9 L 7 JT 3 5,6 L 7 JT 3 6,5 L 7 JT 4 FR H 4,8 L 8 JT 4 STS 3 4,8 L JT 4 FTS 3 4,8 L JT 4 FR 4 4,8 L 30 4 JT 4 FR 4,9 L 30 JT 4 FR 4 5,5 L 30 4 JZ 3 6,3 L 31 JZ 3 ZT 6,3 L 31 JB 3 ZT 6,3 L 31 JA 3 FR 4,9 L 3 JA 3 LT 4,9 L 3 JA 3 FTS 4,9 L 33 JA 3 6,5 L 33 JA 3 ZT 6,5 L 33 SH 3 S 4,0 L SH 3 S 4,5 L SH 3 S 5,0 L 39

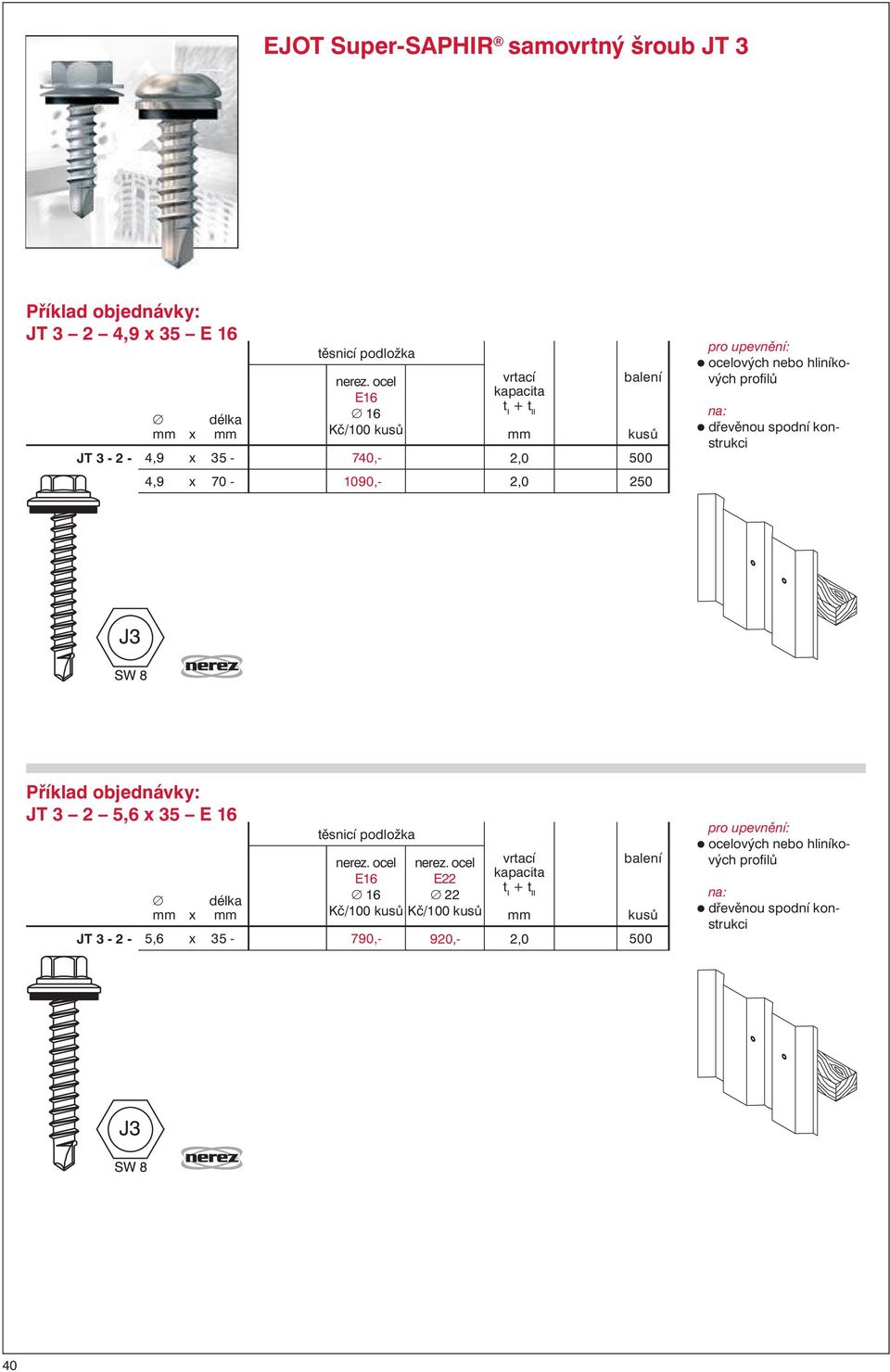

5 EJOT Super-SAPHIR samovrtný šroub JT 3 JT 3 4,9 35 E 16 těsnicí podložka nerez. ocel E16 16 Kč/100 + I JT , ,-, , ,-,0 50 ocelových nebo hliníkových profilů na: dřevěnou spodní konstrukci JT 3 5,6 35 E 16 těsnicí podložka nerez. ocel nerez. ocel E16 E 16 Kč/100 Kč/100 + I JT , ,- 90,-,0 500 ocelových nebo hliníkových profilů na: dřevěnou spodní konstrukci 40

6 EJOT Super-SAPHIR samovrtný šroub JT 3 JT 3 6,5 50 E 16 těsnicí těsnicí podložka podložka nerez. ocel nerez. ocel E16 E Kč/100 Kč/100 + I JT , ,- 1390,-,0 50 6, ,- 1580,-,0 50 6, ,- 1900,-,0 50 6, ,- 1950,-,0 00 ocelových nebo hliníkových profilovaných plechů na: dřevěnou spodní konstrukci EJOT Nerez-SAPHIR samovrtný šroub JT 4 - FR JT 4 FR H 4,8 19 E 1 těsnicí podložka nerez. ocel E 1 Kč/100 + I JT 4 - FR - H- 4, ,- 1,0 + 1,0 6, hliníkových profilovaných plechů Při použití šroubů bez těsnicí podložky se svěrná tloušťka zvětšuje o 3. 41
