Katalog pro st echy a plášt. Upev ovací technika pro profesionální použití v oplášt ní budov. EJOT Kvalita spojuje. platnost od 01/2015

Rozměr: px
Začít zobrazení ze stránky:

Download "Katalog pro st echy a plášt. Upev ovací technika pro profesionální použití v oplášt ní budov. EJOT Kvalita spojuje. platnost od 01/2015"

Transkript

1 Katalog pro st echy a plášt Upev ovací pro profesionální v oplášt ní budov platnost od 01/2015 EJOT Kvalita spojuje

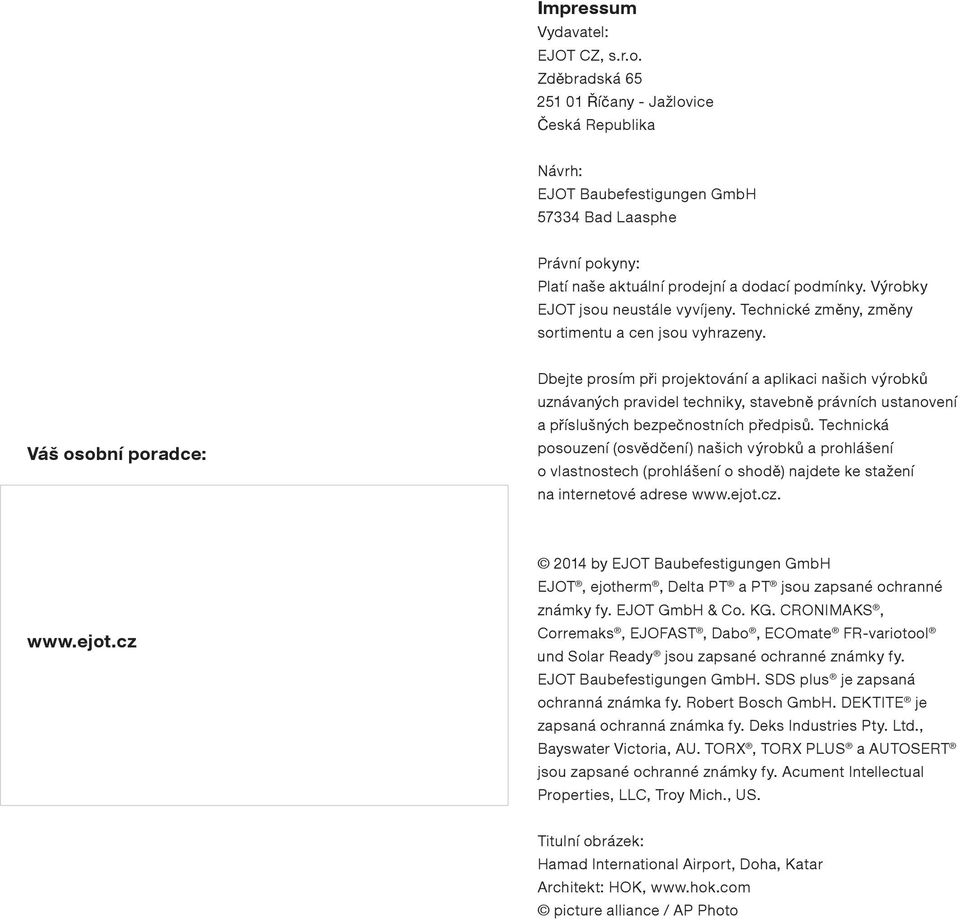

2 Impressum Vydavatel: EJOT CZ, s.r.o. Zd bradská í any - Jažlovice eská Republika Návrh: EJOT Baubefestigungen GmbH Bad Laasphe Právní pokyny: Platí naše aktuální prodejní a dodací podmínky. Výrobky EJOT jsou neustále vyvíjeny. Technické zm ny, zm ny sortimentu a cen jsou vyhrazeny. Váš osobní poradce: Dbejte prosím p i projektování a aplikaci našich výrobk uznávaných pravidel techniky, stavebn právních ustanovení a p íslušných bezpe nostních p edpis. Technická posouzení (osv d ení) našich výrobk a prohlášení o vlastnostech (prohlášení o shod ) najdete ke stažení na internetové adrese by EJOT Baubefestigungen GmbH EJOT, ejotherm, Delta PT a PT jsou zapsané ochranné známky fy. EJOT GmbH & Co. KG. CRONIMAKS, Corremaks, EJOFAST,, ECOmate FR-variotool und Solar Ready jsou zapsané ochranné známky fy. EJOT Baubefestigungen GmbH. SDS plus je zapsaná ochranná známka fy. Robert Bosch GmbH. DEKTITE je zapsaná ochranná známka fy. Deks Industries Pty. Ltd., Bayswater Victoria, AU. TORX, TORX PLUS a AUTOSERT jsou zapsané ochranné známky fy. Acument Intellectual Properties, LLC, Troy Mich., US. Titulní obrázek: Hamad International Airport, Doha, Katar Architekt: HOK, picture alliance / AP Photo

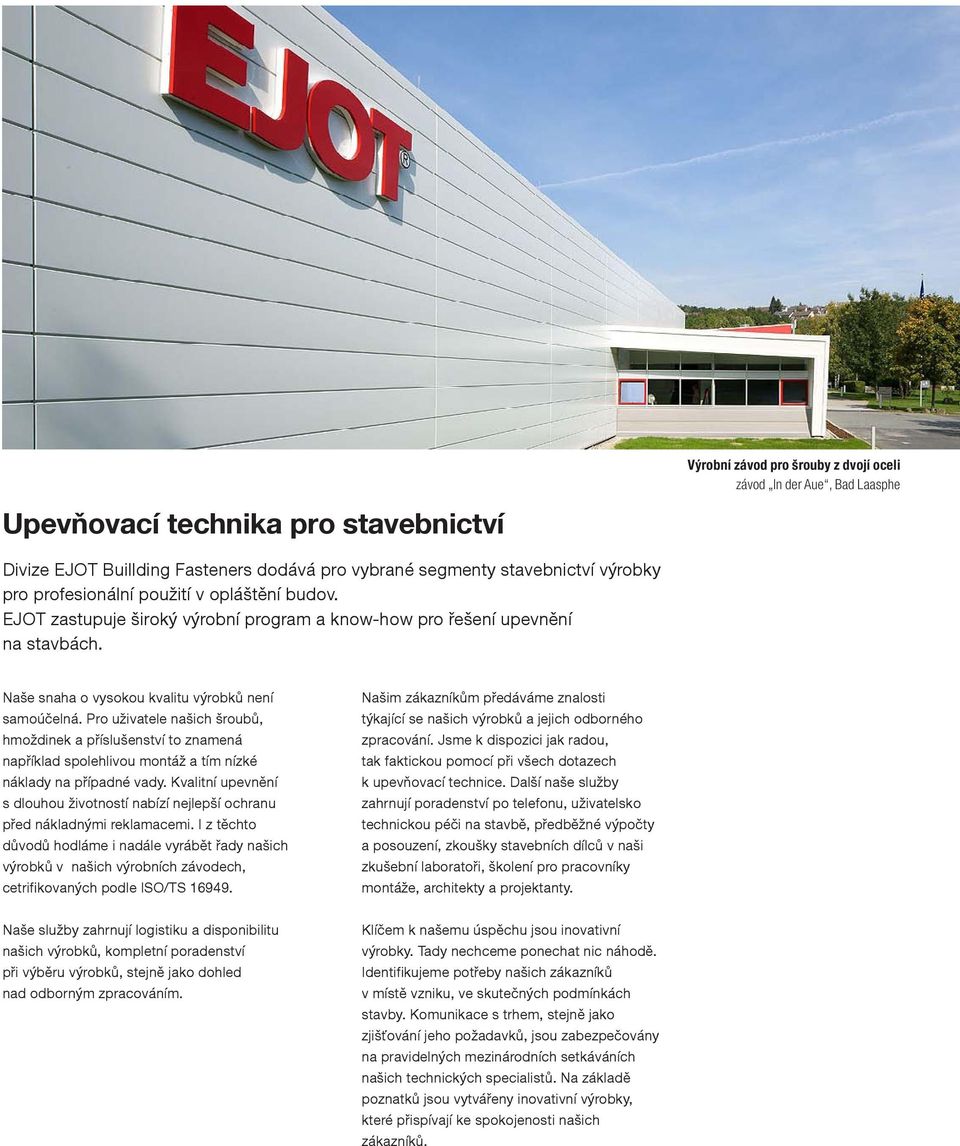

3 Výrobní závod pro z dvojí oceli závod In der Aue, Bad Laasphe Upevňovací pro stavebnictví Divize EJOT Buillding Fasteners dodává pro vybrané segmenty stavebnictví výrobky pro profesionální v opláštění budov. EJOT zastupuje široký výrobní program a know-how pro řešení na stavbách. Naše snaha o vysokou kvalitu výrobků není samoúčelná. Pro uživatele našich šroubů, hmoždinek a to znamená například spolehlivou montáž a tím nízké náklady na případné vady. Kvalitní s dlouhou životností nabízí nejlepší ochranu před nákladnými reklamacemi. I z těchto důvodů hodláme i nadále vyrábět řady našich výrobků v našich výrobních závodech, cetrifikovaných podle ISO/TS Našim zákazníkům předáváme znalosti týkající se našich výrobků a jejich odborného zpracování. Jsme k dispozici jak radou, tak faktickou pomocí při všech dotazech k upevňovací technice. Další naše služby zahrnují poradenství po telefonu, uživatelsko technickou péči na stavbě, předběžné výpočty a posouzení, zkoušky stavebních dílců v naši zkušební laboratoři, školení pro pracovníky montáže, architekty a projektanty. Naše služby zahrnují logistiku a disponibilitu našich výrobků, kompletní poradenství při výběru výrobků, stejně jako dohled nad odborným zpracováním. Klíčem k našemu úspěchu jsou inovativní výrobky. Tady nechceme ponechat nic náhodě. Identifikujeme potřeby našich zákazníků v místě vzniku, ve skutečných podmínkách stavby. Komunikace s trhem, stejně jako zjišťování jeho požadavků, jsou zabezpečovány na pravidelných mezinárodních setkáváních našich technických specialistů. Na základě poznatků jsou vytvářeny inovativní výrobky, které přispívají ke spokojenosti našich zákazníků.

4 Obsah Bohr - schrauben Servis Samovrtné Dichtschrauben Befestigungssysteme für Solaranlagen aplikační rádce volba výrobku... str. 10 informace schválení... str. 17 stanovení množství... str. 13 kontakty kontakty ČR... str. 198 kontakty mezinárodní... str. 199 JT2 (ocel)... str. 43 JT3 (nerez A2 + ocel)... str. 57 JT4 (nerez A2)... str. 74 EJOFAST JF2 (ocel)... str. 43 JF3 (nerez A2 + ocel)... str. 57 kalotten rejstřík přehled výrobků... str. 200 Niete Direkt - montage Sonderschrauben Gerüstbefestigungen Závitotvorné JA2 (ocel)... str. 85 JZ2 (ocel)... str. 86 JA3 (nerez A2)... str. 87 JZ3 (nerez A2)... str. 88 CORREMAKS JA1 (nerez A )... str. 89 JZ1 (nerez A )... str. 89 CRONIMAKS do S 355 / St 52 JZ7 (nerez A2)... str. 90 Systémy zařízení držáky zařízení JA3-SB... str. 95 JZ3-SB... str. 93 patka pro ploché střechy... str. 97 držák zařízení FD... str. 97 spona rohože... str. 98 Dichtmanschetten Dachbohrschrauben střešní Halteteller/ Flachdachdübel a Kaloty ORKAN ORKAN lakované... str. 101 Alu-blank... str. 102 Alu-stucco... str. 103 tabulka pro výběr seznam výrobců... str. 104 Šrouby JA3 (nerez A2)... str. 108 JB3 (nerez A2)... str. 109 JZ3 (nerez A2)... str. 110 opravný šroub JB3 (nerez A2)... str. 110 šroub BS-R (ocel)... str. 112 Beton-/ Porenbetonschrauben Nýty Vstřelování Dübel- und Verankerungs- Montage geräte/ Werkzeuge Zubehör trhací otevřené AL/E... str. 114 K14-AL/E... str. 114 AL/V... str. 114 trhací uzavřené AL/E... str. 115 AL/V... str. 115 trhací nýt Bulb-tite Bulb-tite... str. 115 zatloukací nýt zatloukací nýt... str. 115 svěrný šroub svěrný šroub RLS str. 115 vstřelovací přístroj P str. 117 kartuše 6,3/16... str. 117 hřeby HSBR str. 117 vstřelovací přístroj P 525 L... str

5 Obsah Upevnění Potrubní Bohr - schrauben kotva JA3-GT... str. 120 JA3-GU... str. 121 JZ3-GT... str. 120 JZ3-GU... str. 122 závěsná matice závěsná matice M10... str. 120 GU-závěsná matice M14... str. 121 závitové pouzdro závitové pouzdro GU... str. 121 Dektite Combo... str. 125 Dektite Square... str. 126 Dektite EZi-Seal... str. 127 Dektite Soaker... str. 129 Dektite Retrofi t... str. 129 Dektite Strip Flash... str. 130 Dektite Premium 3... str. 131 Dektite Premium 5... str. 131 Dektite Premium str. 131 upínací spona... str. 132 EJOPLAST těsnící tmel... str. 132 Dichtschrauben Befestigungssysteme für Solaranlagen kalotten Střešní střešní SW 8 RT (ocel)... str. 136 TKR (ocel)... str. 137 TKE (nerez A2)... str. 140 VHT-R (ocel)... str. 139 Talířové, střešní HTV... str. 142 HTV-TK... str. 143 HTV-F... str. 144 HTV RU... str. 145 Sonderschrauben Niete plastové HTK-2G... str. 146 volba délky prvku... str. 147 EcoTek... str. 148 střešní talířová hmoždinka FDD-Plus... str. 149 Halteteller/ Flachdachdübel a Gerüstbefestigungen Direkt - montage Střešní / pórobetonu šroub FBS-R (ocel)... str. 150 šroub do pórobetonu FPS-E (nerez A2)... str. 151 Hmoždinky fasádní SDF... str. 154 SDP... str. 162 čepové kotvy... str. 164 zatloukací... str. 167 držáky tepelné izolace... str. 168 Dichtmanschetten Dachbohrschrauben střešní Montážní / nástroje prostřihovač... str. 172 nýtovačka... str. 174 ECOset HTK... str. 175 poloautomaty... str. 175 EJOFAST utahovačka JF... str. 176 akumulátorová utahovačka.. str. 177 utahovačka... str. 178 přímočará pila ASte str. 179 nástroje vrtáky / bity... str. 180 FR-tool / FR-variotool... str. 187 ořechy, držáky bitů... str. 185 vyfukovací pumpička... str. 188 Příslušenství těsnící těsnící E / V / ES... str. 190 hříbkové těsnění... str. 191 podložka pro posuvná pole VS... str. 191 krytky krytky... str. 191 krytky závitů... str. 192 těsnící pásky komprimační páska PUR... str. 193 těsnící páska PE... str. 193 těsnící páska BUTYL... str. 194 těsnící páska BUTYL AL... str. 194 utěsňovací profi ly UTP... str. 195 Beton-/ Porenbetonschrauben Dübel- und Verankerungs- Montage geräte/ Werkzeuge Zubehör vyrovnávací AS... str

6 Upevňovací Náš servis Vaše výhoda Naším úzkým napojením na praxi a vývoj vznikají trvale optimální řešení stavebních pro opláštění budov. Využijte našeho náskoku pro váš projekt. Systém mamagementu jakosti DQS-certifi kován podle ISO 9001:2008 Registrační číslo certifi kátu: QM08 Využijte naše mnohaleté know-how k bezproblémové a rychlé montáži. Naši specialisté pro vás ve zvláštních případech vypracují na základě praktických zkušeností individuální řešení i přímo na stavbě. Několik příkladů našeho servisu: osobní poradenství i na stavbě kompetentní telefonické poradenství rychlé a spolehlivé dodávky výtažné zkoušky na stavbě školení podpora při výběrových řízeních Vaše výhody: řešení přizpůsobená, na která se můžete spolehnout využití našeho know-how vytvářeného po desetiletí jistota při projektování 6

7 Upevňovací Zkušenosti a inovace Náročné úlohy, jako je na stavbách, vyžadují zkušenosti a odbornost. Díky více než 30-ti letům zkušeností a získávání poznatků o upevňovací technice na stavbách je spolehnutí na naše výrobky i na nejjižnější polární stanici nebo na nejvyšší budově světa. Výrobky EJOT mají jedno společné: Byly vytvořeny zkušenými specialisty na upevňovací techniku ve stavebnictví. Silným týmem vývojových inženýrů, produktových manažerů a aplikačních techniků. Náš náskok je založen na tvorbě řešení vašich požadavků. Výsledkem jsou spolehlivé výrobky, které zjednodušují vaše úkoly na stavbách. Prodávat umí každý ale my umíme, co potřebujete. Lehké průmyslové stavby Spojovací prvky pro profilovaných plechů a sendvičových lehkých průmyslových staveb Vnější tepelně izolační kompozitní systémy Speciální pro tepelně izolačních desek v systémech vnějšího kontaktního zateplení Ploché střechy Upevňovací prvky a pro racionální tepelných izolací a hydroizolací na plochých a lehce skloněných střechách Zavěšené odvětrávané fasády Šrouby a pro pomocných konstrukcí, tepelných izolací a fasádních obkladů odvětrávaných fasádních systémů Průmyslová pro okna a fasády Spojovací a upevňovací prvky pro výrobu a montáž oken a dveří a pro v systémech hliníkových a prosklených fasád Solární Upevňovací pro fotovoltaická zařízení

8 Upevňovací Naše nové výrobky NOVÉ klips rohože PV 98 EJOFAST šroub do dřeva JF3-6,8 63 Nerez-SAPHIR samovrtný šroub JT4-FR-2H/6-4,8 se středícím pouzdrem 76 Nerez-SAPHIR samovrtný šroub JT4-LT-2/6-6,0 81 Nerez-SAPHIR samovrtný šroub (JT4/JT9)-3H/7-5,5x21 79 SUPER-SAPHIR samovrtný šroub JT3-18-5,5 68 automat ECOset HTK a akumulátorovým pohonem 175 fasádní hmoždinka SDF-KB-14A 161 talířová podložka HTK 2G 146 8

9 Upevňovací Jsme členem odborných sdružení, svazů a cechů a spolupracovníky institucí: V České republice: Cech pro zateplování budov Česká komora lehkých obvodových plášťů Centrum pasivního domu V Německu: Fachverband Baustoffe und Bauteile für vorgehängte hinterlüftete Fassaden e.v. Sdružení pro materiály a díly pro zavěšené odvětrávané fasády Deutscher Schraubenverband e.v. Sdružení výrobců šroubů Fachverband Dübel- und Befestigungstechnik Sdružení výrobců hmoždinek a upevňovací techniky Fachverband Werkzeugindustrie e.v. Sdružení výrobců ift Rosenheim, Institut für Fenstertechnik e.v. Institut pro okenní techniku Verband Fenster + Fassade Sdružení pro okna a fasády Industrieverband für Bausysteme im Metallleichtbau e.v. Průmyslové sdružení pro stavební systémy v lehkém stavitelství Fachverband Wärmedämm-Verbundsysteme e.v. Sdružení pro vnější tepelně izolační systémy Institut Bauen und Umwelt e.v. Institut pro stavění a životní prostředí Qualitätsverband Solar- und Dachtechnik e.v. Sdružení pro kvalitu solární techniky na střechách Infor ma ti ons stelle Edel stahl Rost frei Informační místo pro nerezové korozivzdorné oceli www. edelstahl-rostfrei. de Celosvětově: Global Fastener Alliance Celosvětové sdružení pro spojovací materiály

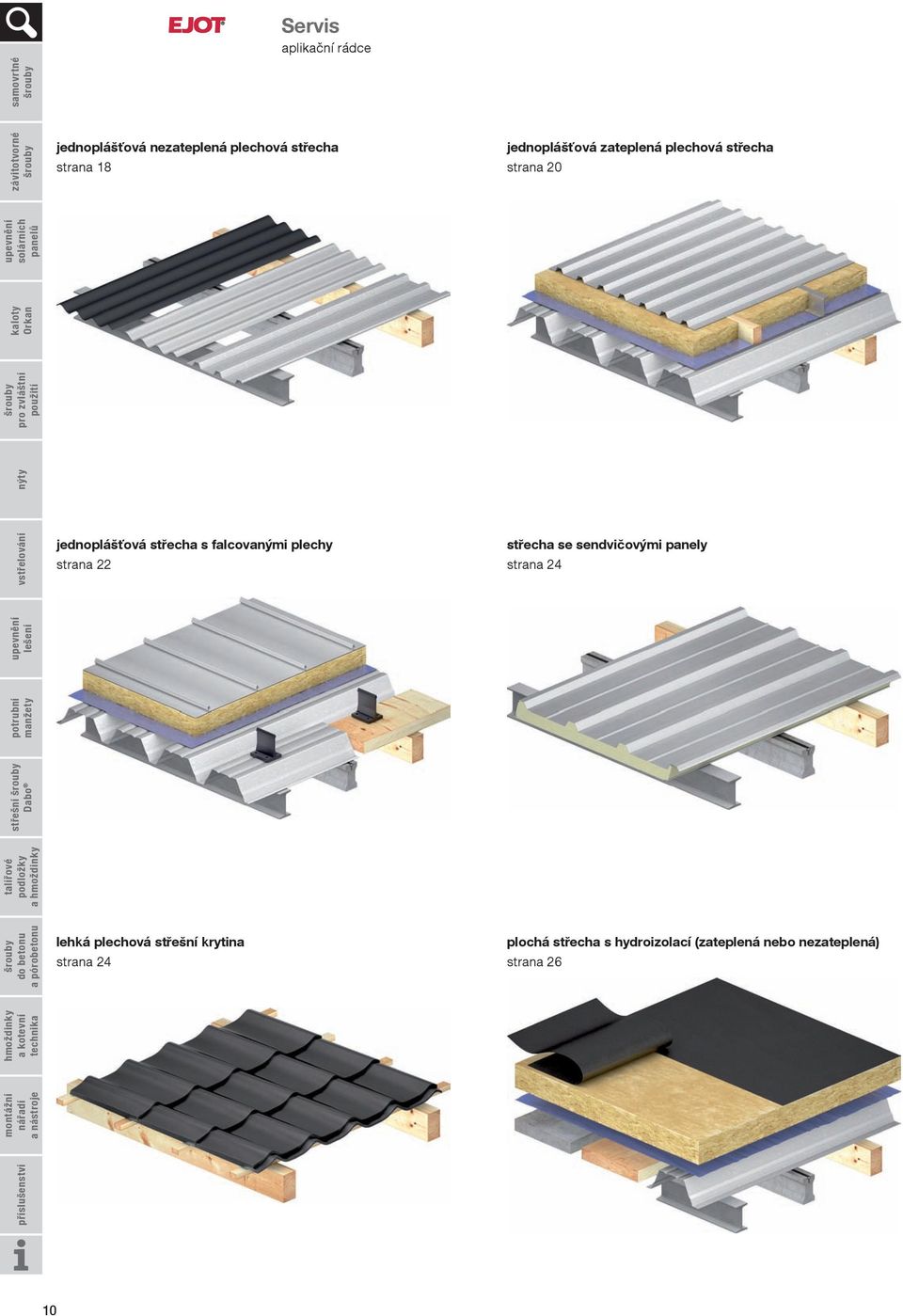

10 střešní a Servis aplikační rádce jednoplášťová nezateplená plechová střecha 18 jednoplášťová zateplená plechová střecha 20 jednoplášťová střecha s falcovanými plechy 22 střecha se sendvičovými panely 24 lehká plechová střešní krytina 24 plochá střecha s hydroizolací (zateplená nebo nezateplená) 26 10

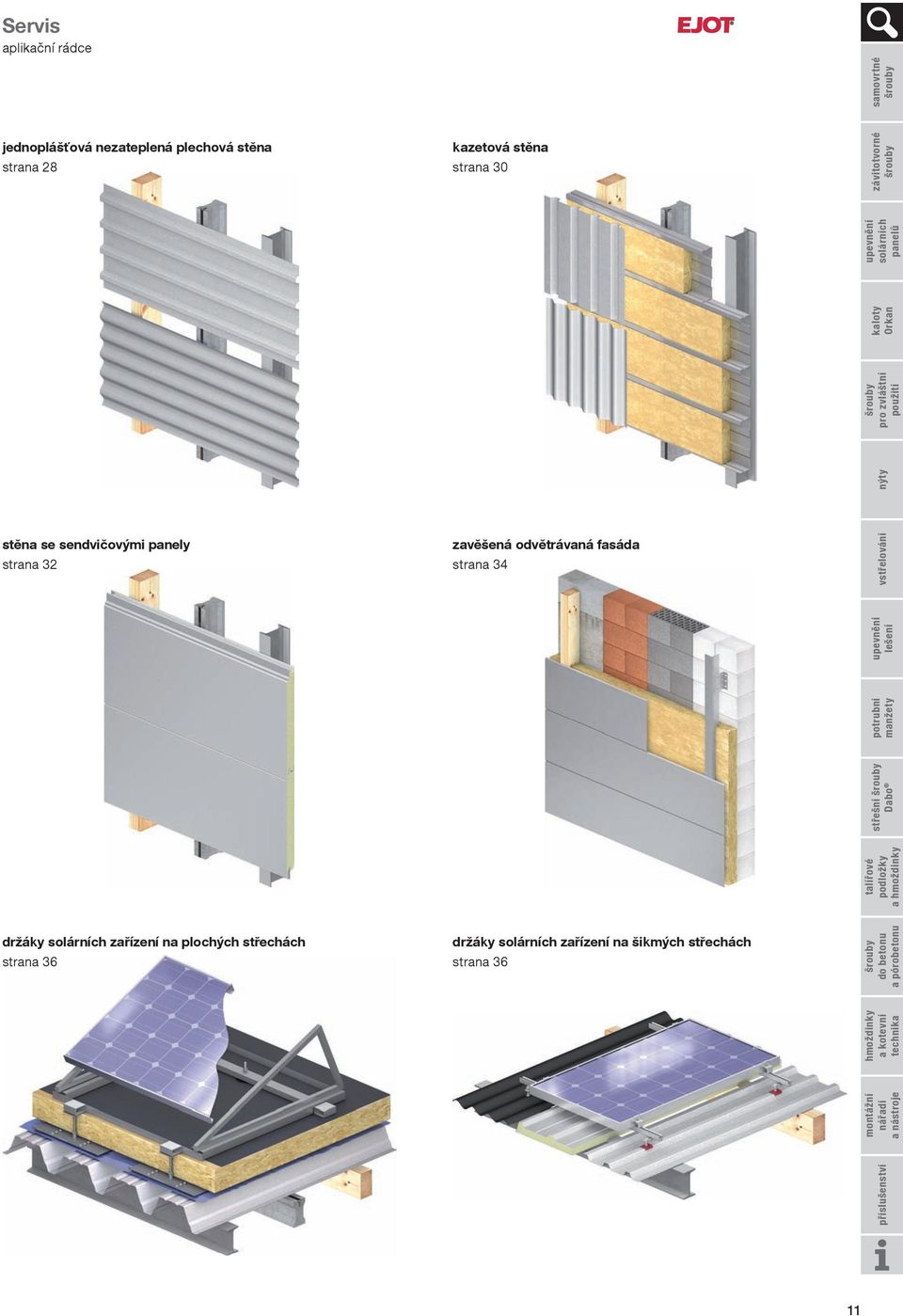

11 Servis aplikační rádce a střešní jednoplášťová nezateplená plechová stěna 28 kazetová stěna 30 stěna se sendvičovými panely 32 zavěšená odvětrávaná fasáda 34 držáky zařízení na plochých střechách 36 držáky zařízení na šikmých střechách 36 11

12 Servis informace střešní a V silně korozně zatížených prostředích doporučujeme závitotvorných šroubů CORREMAKS Odkaz závitorvorné CORREMAKS Upevňovací pro opláštění budov Aplikační rádce k dispozici také jako poster ve formátu A1. Všeobecné Doporučení k výrobkům U doporučení k výrobkům se vycházi z toho, že se jedná o budovy, které při běžném užívání nevyžadují nadstandardní požadavky na ochranu proti korozi, únosnost nebo vzhled, např. skladovací haly, kancelářské budovy, prodejní prostory apod. Doporučení neplatí pro budovy, které při běžném užívaní kladou na základě klimatických podmínek jak v interiéru, tak v exteriéru zvláštní požadavky na spojovací prvky, nebo jsou zvláštní požadavky na vyžadovány polohou budovy. Stavebně fyzikální opatření, jako je např. provedení parozábrany nebo položení hydroizolace, není uvažováno a musí se zohlednit odděleně. Aplikační rádce má pouze charakter doporučení. Nezakládá právní nárok na správnost a úplnost. EJOT doporučuje ORKAN Těsnosti upevňovacích prvků je třeba věnovat zvláštní pozornost. Praxe ukázala, že netěsnost jen několika desetin milimetru může vést k závažným poškozením. EJOT z tohoto důvodu doporučuje profilovaných plechů v horní vlně s kalotou. Předností je, vedle efektu, že je zabráněno prohnutí horní vlny, velká spolehlivost proti zatečení dešťové vody. Upevnění do dřeva Hloubka zašroubování ve dřevě je při trapézových profilů stanovena evropským technickým schválením (ETA). Minimální hloubka zašroubování šroubu průměru 6,5 mm je 26 mm a maximální hloubka, která se může použít pro výpočet, je 78 mm. V praxi se používá hloubka zašroubování ve dřevě 50 mm, protože odolnost proti převlečení přes hlavu šroubu ocelového trapézového plechu tl. 0,75 mm vykazuje přibližně stejnou charakteristickou únosnost, jako odolnost proti vytažení šroubu 6,5 mm z dřevěné vaznice při hloubce zašroubování 50 mm. Předvrtání není nutné, když je použit samovrtný šroub. Předvrtání šroubových spojů má tu výhodu, že rozpěrné síly, které vedou k rozštípnutí dřeva, jsou významně redukovány, proto může být předvrtáním snížena vzdálenost od okraje. Podélné spoje Není-li provedení podélného spoje upraveno jinak, je doporučeno provedení podle EN s roztečí šroubů od 50 do 666 mm. Rozteč šroubů 500 mm se ukázala jako blízká praxi. Aby se zabránilo stržení závitu v plechu a poškození těsnící, je doporučeno šroubů se zápichem. Stanovení délky šroubu Pro stanovení minimální délky šroubu se musí rozlišovat mezi samovrtnými a ostatními. U samovrtných šroubů je důležitá svěrná tloušťka. Svěrnou tloušťku lze nalézt ve výrobkovém katalogu a není součástí evropského technického schválení (ETA). U závitotvorných šroubů bez vrtací špičky musí být šroub válcovou částí alespoň 6 mm zašroubován do dílu přenášejícího zatížení. V praxi se k součtu tlouštěk všech dílů, které jsou upevněny na díl II (nosná konstrukce) přičítá 20 mm. Výsledek zaručuje minimální délku ho šroubu s přihlédnutím k těsnící podložce a k nerovnostem montáže. Poster EJOT 12

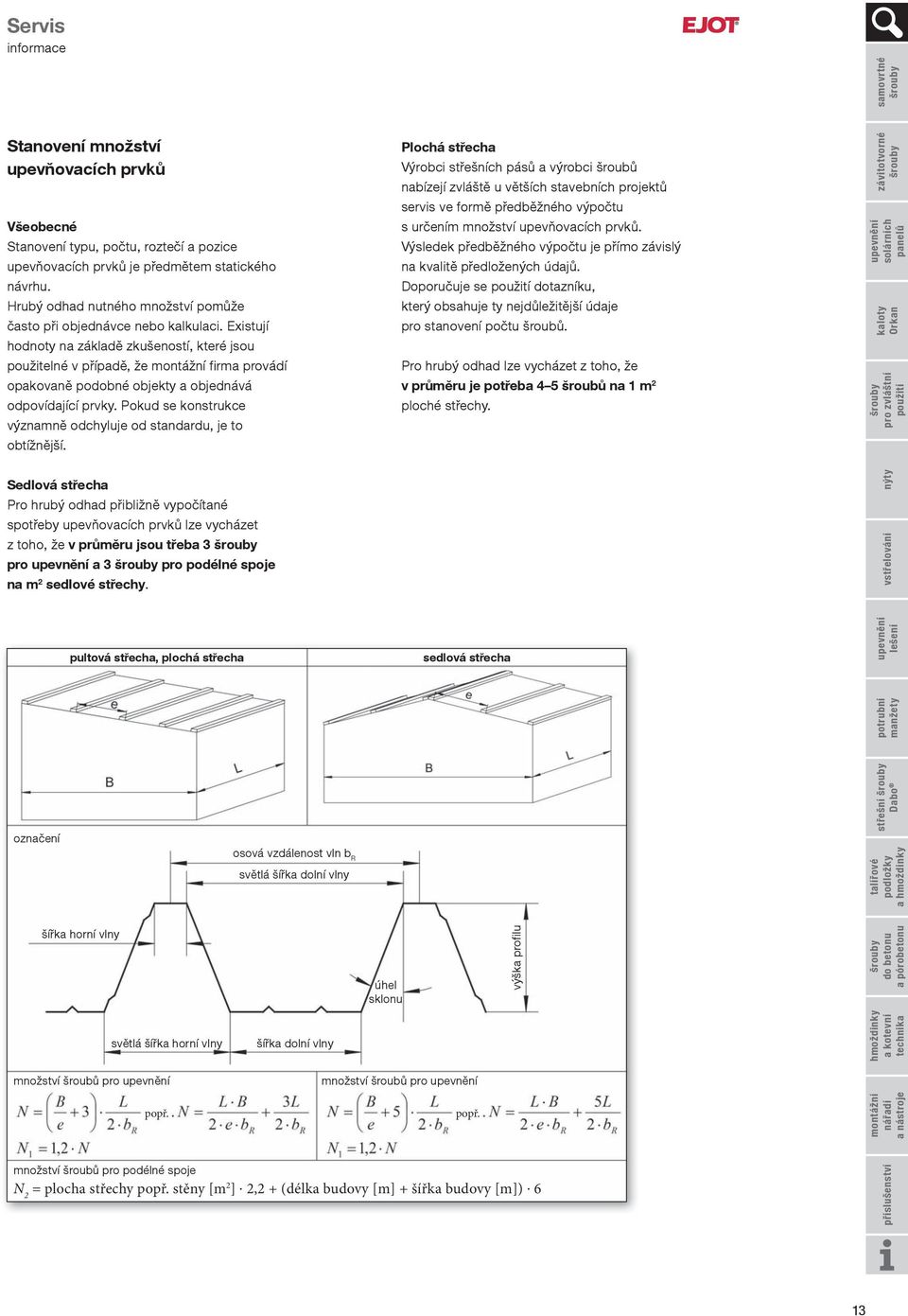

13 Servis informace Stanovení množství upevňovacích prvků Všeobecné Stanovení typu, počtu, roztečí a pozice upevňovacích prvků je předmětem statického návrhu. Hrubý odhad nutného množství pomůže často při objednávce nebo kalkulaci. Existují hodnoty na základě zkušeností, které jsou použitelné v případě, že firma provádí opakovaně podobné objekty a objednává odpovídající prvky. Pokud se konstrukce významně odchyluje od standardu, je to obtížnější. Plochá střecha Výrobci střešních pásů a výrobci šroubů nabízejí zvláště u větších stavebních projektů servis ve formě předběžného výpočtu s určením množství upevňovacích prvků. Výsledek předběžného výpočtu je přímo závislý na kvalitě předložených údajů. Doporučuje se dotazníku, který obsahuje ty nejdůležitější údaje pro stanovení počtu šroubů. Pro hrubý odhad lze vycházet z toho, že v průměru je potřeba 4 5 šroubů na 1 m 2 ploché střechy. Sedlová střecha Pro hrubý odhad přibližně vypočítané spotřeby upevňovacích prvků lze vycházet z toho, že v průměru jsou třeba 3 pro a 3 pro podélné spoje na m 2 sedlové střechy. pultová střecha, plochá střecha sedlová střecha označení osová vzdálenost vln b R světlá šířka dolní vlny střešní a šířka horní vlny úhel sklonu výška profilu světlá šířka horní vlny šířka dolní vlny množství šroubů pro množství šroubů pro popř. popř. množství šroubů pro podélné spoje N 2 = plocha střechy popř. stěny [m 2 ]. 2,2 + ( budovy [m] + šířka budovy [m]). 6 13

14 Servis informace střešní a EJOT Klíč k určení výrobků pro a Seznamte se s klíčem označení na příkladu šroubu EJOT samovrtný šroub JT3-FR-2H-4,8x19 s těsnící podložkou E11 v barevném provedení RAL 9006 základní části označení nutné pro jednoznačné objednání výrobku alternativní části označení specifi kující další vlastnosti šroubů, přítomnost a typ a barevné provedení příklad označení J T 3 - FR - 2 H - 4,8 x 19 - E EJOT J typ šroubu samovrtný šroub T šroub na podélné spoje EJOFAST F závitotvorný šroub s hrubým závitem zakončeným špičkou A závitotvorný šroub s jemným závitem s tupým zakončením Z závitotvorný šroub s jemným závitem zakončeným špičkou B materiál samovrtných šroubů ocel zušlechtěná, pozinkovaná 2 nerez A2 s kalenou vrtací špičkou 3 nerez A2 s kalenou vrtací špičkou 6 nerez A2 4 nerez A4 9 materiál závitotvorných šroubů nerez A5 (1.4529) / Corremaks 1 ocel pozinkovaná 2 nerez A2 3 nerez A2 / CRONIMAKS 7 provedení standard (šestihran) plochá půlkulatá hlava FR drážka TORX T podpůrný závit D zvláštní geometrie hlavy X zápustná hlava s TORX ST rozšířená zápustná hlava s TORX STS válcová hlava s TORX ZT zápustná hlava S čočková hlava s TORX LT určení pro cementovláknité desky FZ max. vrtací kapacita v kovu zápich pod hlavou H průměr šroubu šroubu materiál těsnící ocel pozinkovaná V nerez A2 E hliník A průměr těsnící barva (4-místné číslo RAL) [RAL] 14

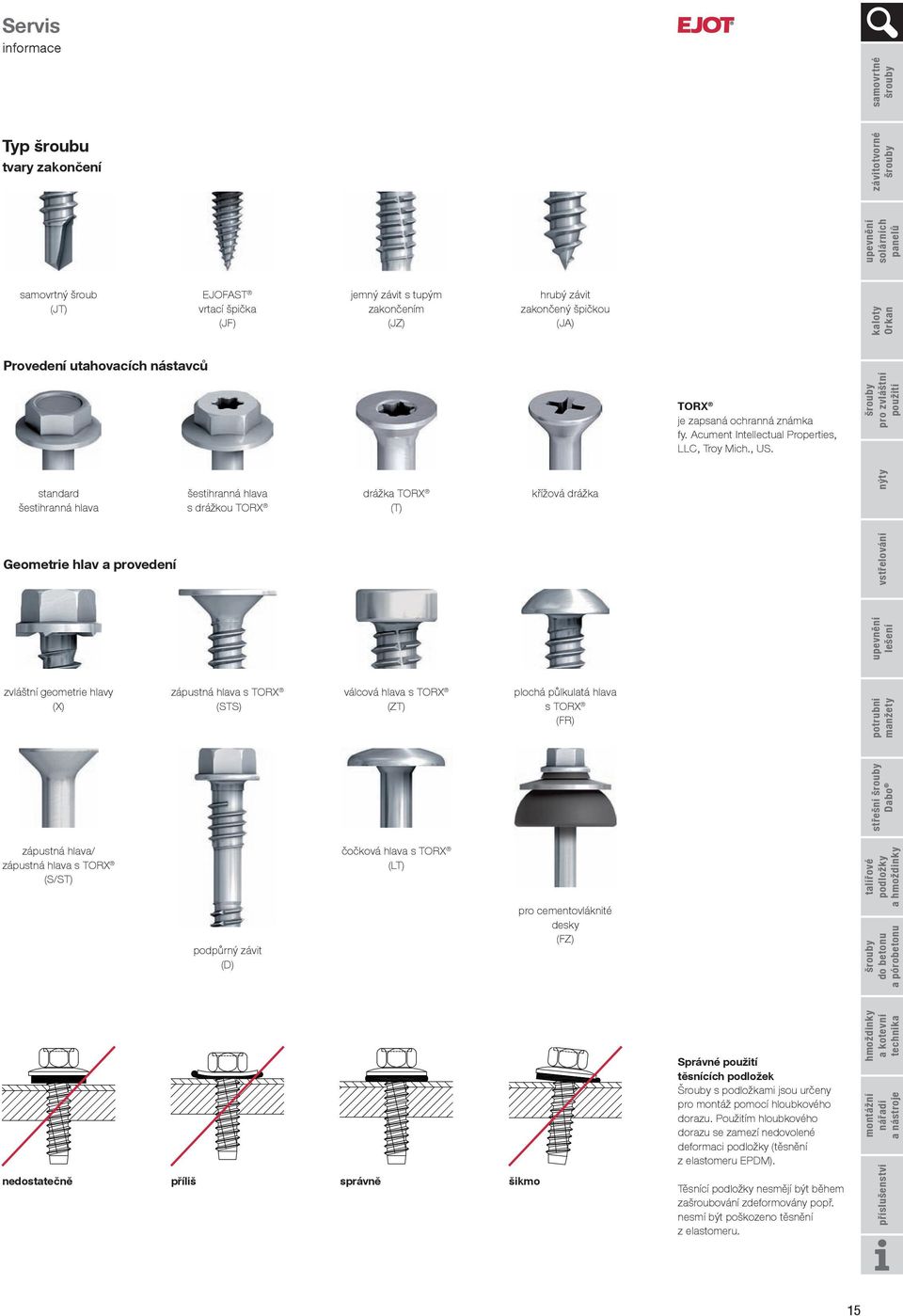

15 Servis informace střešní Typ šroubu tvary zakončení samovrtný šroub (JT) EJOFAST vrtací špička (JF) jemný závit s tupým zakončením (JZ) hrubý závit zakončený špičkou (JA) Provedení utahovacích nástavců TORX je zapsaná ochranná známka fy. Acument Intellectual Properties, LLC, Troy Mich., US. standard šestihranná hlava šestihranná hlava s drážkou TORX drážka TORX (T) křížová drážka Geometrie hlav a provedení zvláštní geometrie hlavy (X) zápustná hlava s TORX (STS) válcová hlava s TORX (ZT) plochá půlkulatá hlava s TORX (FR) zápustná hlava/ zápustná hlava s TORX (S/ST) podpůrný závit (D) čočková hlava s TORX (LT) pro cementovláknité desky (FZ) a nedostatečně příliš správně šikmo Správné těsnících podložek Šrouby s podložkami jsou určeny pro montáž pomocí hloubkového dorazu. Použitím hloubkového dorazu se zamezí nedovolené deformaci (těsnění z elastomeru EPDM). Těsnící nesmějí být během zašroubování zdeformovány popř. nesmí být poškozeno těsnění z elastomeru. 15

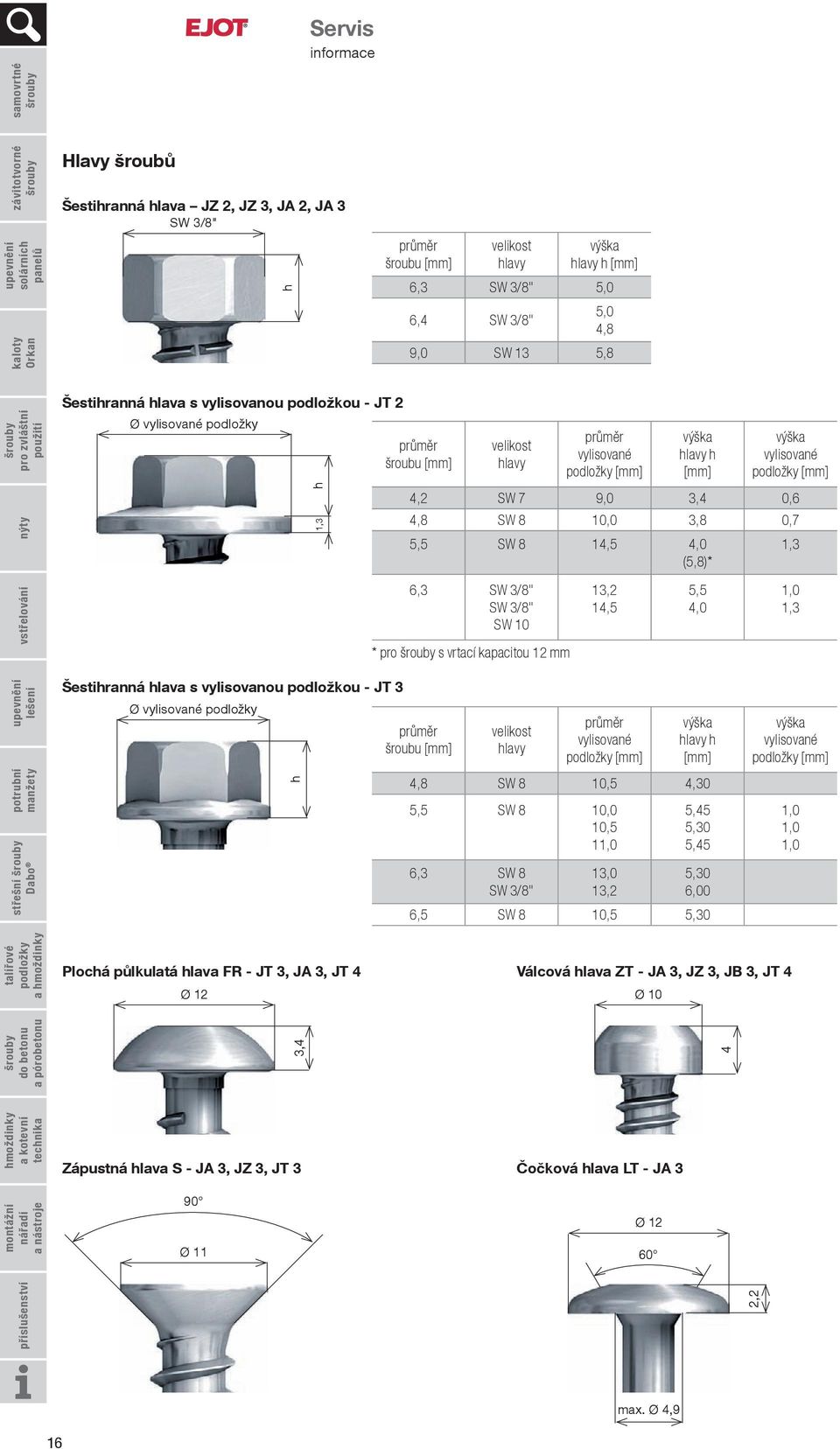

16 Servis informace Hlavy šroubů Šestihranná hlava JZ 2, JZ 3, JA 2, JA 3 SW 3/8" h průměr šroubu velikost hlavy výška hlavy h 6,3 SW 3/8" 5,0 6,4 SW 3/8" 5,0 4,8 9,0 SW 13 5,8 Šestihranná hlava s vylisovanou podložkou - JT 2 vylisované h 1,3 průměr šroubu velikost hlavy průměr vylisované výška hlavy h výška vylisované 4,2 SW 7 9,0 3,4 0,6 4,8 SW 8 10,0 3,8 0,7 5,5 SW 8 14,5 4,0 (5,8)* 1,3 6,3 SW 3/8" SW 3/8" SW 10 * pro s vrtací kapacitou 12 mm 13,2 14,5 5,5 4,0 1,0 1,3 střešní Šestihranná hlava s vylisovanou podložkou - JT 3 vylisované h průměr šroubu velikost hlavy průměr vylisované výška hlavy h 4,8 SW 8 10,5 4,30 5,5 SW 8 10,0 10,5 11,0 6,3 SW 8 SW 3/8" 13,0 13,2 5,45 5,30 5,45 5,30 6,00 6,5 SW 8 10,5 5,30 výška vylisované 1,0 1,0 1,0 a Plochá půlkulatá hlava FR - JT 3, JA 3, JT 4 12 Válcová hlava ZT - JA 3, JZ 3, JB 3, JT ,2 3,4 4 Zápustná hlava S - JA 3, JZ 3, JT Čočková hlava LT - JA max. 4,9

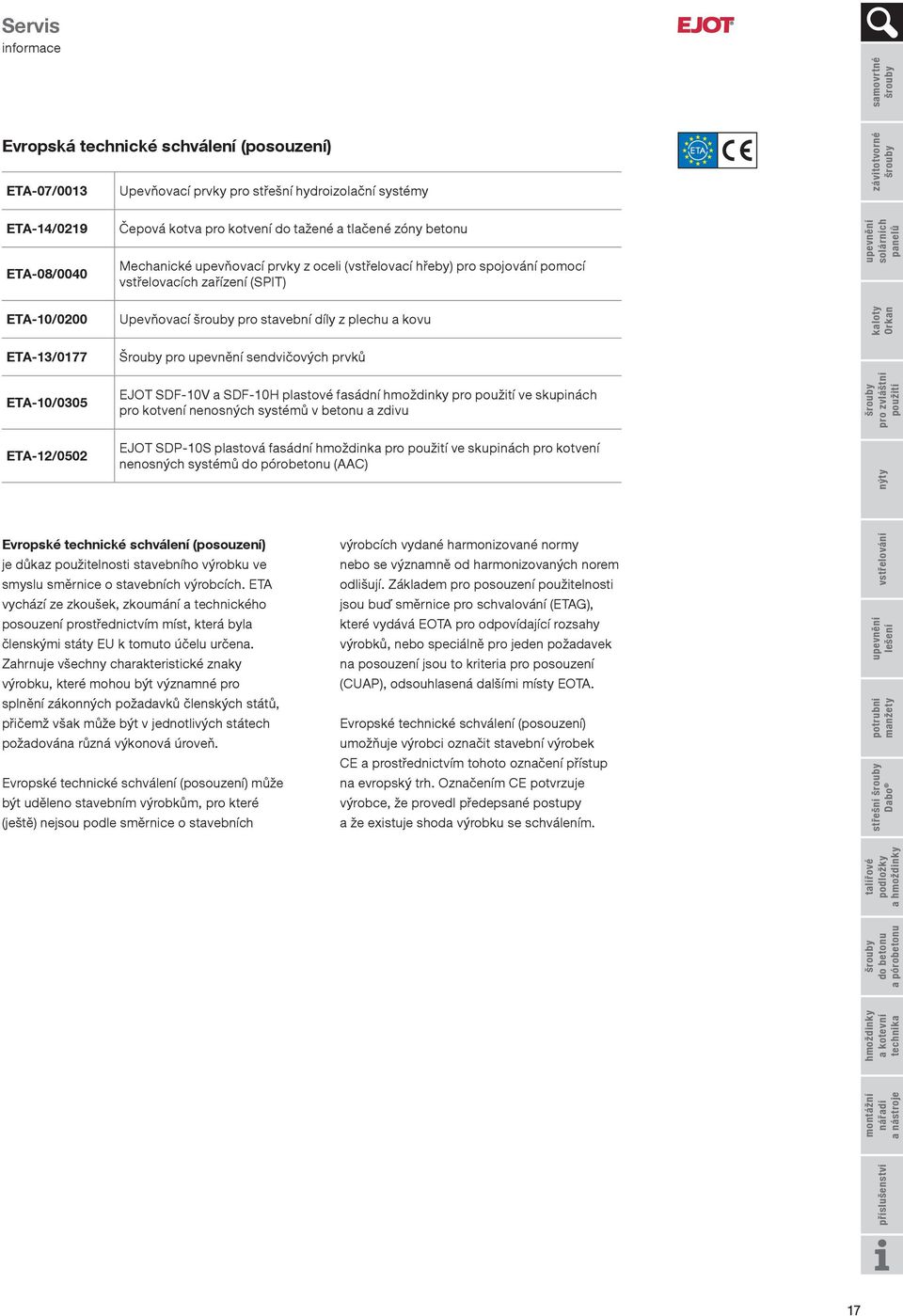

17 Servis informace a střešní Evropská technické schválení (posouzení) ETA-07/0013 Upevňovací prvky pro střešní hydroizolační systémy ETA-14/0219 ETA-08/0040 Čepová kotva pro kotvení do tažené a tlačené zóny betonu Mechanické upevňovací prvky z oceli (vstřelovací hřeby) pro spojování pomocí vstřelovacích zařízení (SPIT) ETA-10/0200 Upevňovací pro stavební díly z plechu a kovu ETA-13/0177 Šrouby pro sendvičových prvků ETA-10/0305 EJOT SDF-10V a SDF-10H plastové fasádní pro ve skupinách pro kotvení nenosných systémů v betonu a zdivu ETA-12/0502 EJOT SDP-10S plastová fasádní hmoždinka pro ve skupinách pro kotvení nenosných systémů do pórobetonu (AAC) Evropské technické schválení (posouzení) je důkaz použitelnosti stavebního výrobku ve smyslu směrnice o stavebních výrobcích. ETA vychází ze zkoušek, zkoumání a technického posouzení prostřednictvím míst, která byla členskými státy EU k tomuto účelu určena. Zahrnuje všechny charakteristické znaky výrobku, které mohou být významné pro splnění zákonných požadavků členských států, přičemž však může být v jednotlivých státech požadována různá výkonová úroveň. Evropské technické schválení (posouzení) může být uděleno stavebním výrobkům, pro které (ještě) nejsou podle směrnice o stavebních výrobcích vydané harmonizované normy nebo se významně od harmonizovaných norem odlišují. Základem pro posouzení použitelnosti jsou buď směrnice pro schvalování (ETAG), které vydává EOTA pro odpovídající rozsahy výrobků, nebo speciálně pro jeden požadavek na posouzení jsou to kriteria pro posouzení (CUAP), odsouhlasená dalšími místy EOTA. Evropské technické schválení (posouzení) umožňuje výrobci označit stavební výrobek CE a prostřednictvím tohoto označení přístup na evropský trh. Označením CE potvrzuje výrobce, že provedl předepsané postupy a že existuje shoda výrobku se schválením. 17

18 Servis aplikační rádce Jednoplášťová nezateplená střecha Popis Jednoplášťová nezateplená plechová střecha, vaznicová konstrukce. Střešní krytina je upevněna přímo na nosnou konstrukci a je vystavená povětrnostním vlivům. Použití přesahy střech přístřešky krytá stání střešní a Stanovení délky šroubu h = výška trapézového příp. vlnitého plechu L = šroubu plech na ocelové nosné konstrukci plech na vložených profilech* plech na dřevěné nosné konstrukci 1,5 5,0 mm 4,0 12,0 mm 10,0 mm 3,0 mm šířka min. 65 mm JT3-6-5,5xL-E16 + kalota ORKAN JT3-12-5,5xL-E16 + kalota ORKAN JZ3-6,3xL-E16 + kalota ORKAN JZ3-6,3xL-E16 + kalota ORKAN JT3-2-6,5xL-E16 + kalota ORKAN h L h L h L h L h L * na nosné železobetonové konstrukci vloženým profilem se rozumí HTU kolejnice zalitá do betonového vazníku nebo sloupu 18

19 Servis aplikační rádce střešní 2 str. 51 cementovláknitá deska na ocelové vaznice 1,5-5,0 mm 3 str. 52 cementovláknitá deska na ocelové vaznice 4,0-12,0 mm 4 str. 52 cementovláknitá deska na dřevěné vaznice šířky min. 65 mm samovrtný šroub JT2-FZ-6-6,3 samovrtný šroub JT2-FZ-12-6,3 samovrtný šroub JT2-FZ-F-6,5 5 str. 65 trapézový plech na ocelové vaznice 1,5-5,0 mm 6 str. 67 trapézový plech na ocelové vaznice 4,0-12,0 mm 7 str. 88 trapézový plech na ocelové vaznice 10,0 mm 8 str. 65 trapézový profil na vložené profily 3,0 mm 9 str. 62 trapézový plech na dřevěné vaznice šířky min. 65 mm 10 str. 57 podélný spoj trapézového plechu 2 x 0,88 mm samovrtný šroub JT3-6-5,5xL-E16 + Kalota ORKAN samovrtný šroub JT3-12-5,5xL-E16 + Kalota ORKAN závitotvorný šroub JZ3-6,3xL-E16 + Kalota ORKAN samovrtný šroub JT3-6-5,5x25-E22 samovrtný šroub JT3-2-6,5xL-E16 + Kalota ORKAN šroub pro podélné spoje JF3-2H-4,8x19-E14 11 str. 64 vlnitý plech na ocelové vaznice 1,5-5,0 mm 12 str. 67 vlnitý plech na ocelové vaznice 4,0-12,0 mm 13 str. 88 vlnitý plech na ocelové vaznice 10,0 mm 14 str. 88 vlnitý plech na vložené profily 3,0 mm 15 str. 62 vlnitý plech na dřevěné vaznice šířky min. 65 mm 16 str. 60 podélný spoj vlnitého plechu a samovrtný šroub JT3-6-5,5xL-E16 + Kalota ORKAN samovrtný šroub JT3-12-5,5xL-E16 + Kalota ORKAN závitotvorný šroub JZ3-6,3xL-E16 + Kalota ORKAN závitotvorný šroub JZ3-6,3xL-E16 + Kalota ORKAN samovrtný šroub JT3-2-6,5xL-E16 + Kalota ORKAN samovrtný šroub JT3-2H-Plus- 5,5x16-E16 19

20 Servis aplikační rádce Jednoplášťová zateplená plechová střecha Popis Na vaznice je nejprve upevněn spodní nosný plech. Tenkostěnnými distančními profily je zajištěna vzdálenost vnějšího krycího plechu. Vnější krycí plech slouží jako ochrana proti povětrnostním vlivům, spodní plech slouží pro přenos zatížení. Použití vytápěné budovy jakéhokoliv druhu a užití střešní a Stanovení délky šroubu h = výška trapézového příp. vlnitého plechu L = šroubu plech na ocelové nosné konstrukci plech na vložených profilech* plech na dřevěné nosné konstrukci 1,5 5,0 mm 4,0 12,0 mm 10,0 mm 3,0 mm šířka min. 65 mm JT3-6-5,5xL-E16 + kalota ORKAN JT3-12-5,5xL-E16 + kalota ORKAN JZ3-6,3xL-E16 + kalota ORKAN JZ3-6,3xL-E16 + kalota ORKAN JT3-2-6,5xL-E16 + kalota ORKAN h L h L h L h L h L * na nosné železobetonové konstrukci vloženým profilem se rozumí HTU kolejnice zalitá do betonového vazníku nebo sloupu 20

21 Servis aplikační rádce střešní 5 str. 65 trapézový plech na ocelové vaznice 1,5-5,0 mm 9 str. 62 trapézový plech na dřevěné vaznice šířka min. 65 mm 10 str. 57 podélný spoj trapézového plechu 2 x 0,88 mm samovrtný šroub JT3-6-5,5xL-E16 + Kalota ORKAN samovrtný šroub JT3-2-6,5xL-E16 + Kalota ORKAN šroub pro podélné spoje JF3-2H-4,8x19-E14 17 str. 48 nosný plech na ocelové vaznice 1,5-6,0 mm 18 str. 50 nosný plech na ocelové vaznice 4,0-12,0 mm 19 str. 49 nosný plech na vložené profily 3,0 mm 20 str. 62 nosný plech na dřevěné vaznice šířky min. 65 mm 22 str. 43 podélný spoj nosného plechu 2 x 0,88 mm samovrtný šroub JT2-6-5,5xL-V16 samovrtný šroub JT2-12-5,5xL-V16 samovrtný šroub JT2-6-6,3x22-V16 samovrtný šroub JT3-2-6,5xL-E16 šroub pro podélné spoje JF2-2H-4,8x19 23 str. 60 distanční profil 1,5-2,0 mm na nosný plech 24 str. 114 ocelový distanční profil > 1,5 mm na nosný plech 25 str. 72 a dřevěný distanční profil na nosný plech samovrtný šroub JT3-2H-Plus- 5,5xL-E16 trhací uzavřený nýt AL/E-4,8x10 samovrtný šroub JT3-ST-2-6,0xL 21

22 Servis aplikační rádce 22a Jednoplášťová střecha s falcovanými plechy případně klipsovými profily střešní a Popis Na vaznice je nejprve upevněn spodní nosný plech. Klipsy jsou upevněny pomocí samovrtných šroubů buď přímo na nosný plech nebo na přídavný distanční profil. Vnější plech je upevněn na držáky zacvaknutím klipsů nebo pomocí falcovacího stroje. Použití vytápěné budovy jakéhokoliv druhu a užití obloukové střechy sudovité střechy Upozornění Samovrtný šroub JT3-X-2-6,0xL je výrobek se stavebně technickým osvědčením pro klipsů na nosné konstrukci z oceli, dřeva nebo hliníku. Každý klips musí být upevněn dvěma, viz provedení níže. Zvláštností šroubů jsou tzv. brzdící drážky pod hlavou, které výrazně zvyšují moment při dotahování, čímž se eliminuje možnost stržení závitu a zvyšuje se tak spolehlivost montáže. Rozmístění upevňovacích bodů na klipsu Provedení 1 Provedení 2 22

23 Servis aplikační rádce a střešní 17 str. 48 nosný plech na ocelové vaznice 1,5-6,0 mm 18 str. 50 nosný plech na ocelové vaznice 4,0-12,0 mm 19 str. 49 nosný plech na vložené profily 3,0 mm 21 str. 72 dřevěné bednění / OSB desky na dřevěné vaznice šířky min. 65 mm 22 str. 43 podélný spoj nosného plechu 2 x 0,88 mm 22a str. 45 podélný spoj nosného plechu 2 x 1,0-2 x 1,5 mm samovrtný šroub JT2-6-5,5xL-V16 samovrtný šroub JT2-12-5,5xL-V16 samovrtný šroub JT2-6-6,3x22-V16 samovrtný šroub JT3-ST-2-6,0xL šroub pro podélné spoje JF2-2H-4,8x19 samovrtný šroub JT2-3-4,8x19 26 str. 72 klips na distanční profil 1,5 mm 27 str. 65 klips na distanční profil 1,5-5,0 mm 28 str. 59 klips na trapézový plech 2 x 1,0 mm 29 str. 72 klips na dřevěné bednění / OSB desky samovrtný šroub JT3-X-2-6,0xL samovrtný šroub JT3-6-5,5xL šroub pro tenké plechy JF3-2-5,5xL-E16 samovrtný šroub JT3-X-2-6,0xL Stanovení délky šroubů h = výška držáku včetně termostopu L = šroubu klips na ocelové nosné konstrukci klips na dřevěném bednění / OSB deskách JT3-X-2-6,0xL JT3-6-5,5xL JT3-X-2-6,0xL h L h L h L

24 Servis aplikační rádce Střecha se sendvičovými panely Popis Sendvičové panely jsou integrované konstrukční prvky. Skládají se ze dvou kovových krycích vrstev, které jsou obvykle navzájem nepohyblivě spojeny polyuretanovou pěnou. Poměr hmotnosti k únosnosti a tepelně izolačním vlastnostem je nepřekonatelný. Sendvičové panely jsou upevňovány přímo na nosnou konstrukci. Následující panel se nasune na již upevněný panel a přišroubuje se. Použití vytápěné budovy libovolné velikosti a užití Lehká plechová střešní krytina Popis Jednoplášťová nezateplená (studená) plechová střecha, vaznicová konstrukce. Střešní krytina je upevněna na konstrukci z dřevěných latí a je vystavena povětrnostním vlivům. střešní a 1 Stanovení délky šroubů h = výška sendvičového panelu L = šroubu Použití přesahy střech přístřešky krytá stání sendvičový panel na ocelové nosné konstrukci sendvičový panel na vložených profilech* sendvičový panel na dřevěné nosné konstrukci 1,5 5,0 mm 4,0 12,0 mm 10,0 mm 3,0 mm šířka min. 65 mm JT3-6-5,5xL-E16 + kalota ORKAN JT3-12-5,5xL-E16 + kalota ORKAN JZ3-6,3xL-E16 + kalota ORKAN JZ3-6,3xL-E16 + kalota ORKAN JT3-2-6,5xL-E16 + kalota ORKAN h L h L h L h L h L * na nosné železobetonové konstrukci vloženým profilem se rozumí HTU kolejnice zalitá do betonového vazníku nebo sloupu 24

25 Servis aplikační rádce a střešní 30 str. 65 sendvičový panel na ocelové vaznice 1,5-5,0 mm 31 str. 67 sendvičový panel na ocelové vaznice 4,0-12,0 mm 32 str. 88 sendvičový panel na ocelové vaznice 10,0 mm 33 str. 88 sendvičový panel na vložené profily 3,0 mm 34 str. 62 sendvičový panel na dřevěné vaznice šířky min. 65 mm 35 str. 57 podélný spoj sendvičového panelu samovrtný šroub JT3-6-5,5xL-E16 + kalota ORKAN samovrtný šroub JT3-12-5,5xL-E16 + kalota ORKAN závitotvorný šroub JZ3-6,3xL-E16 + kalota ORKAN závitotvorný šroub JZ3-6,3xL-E16 + kalota ORKAN samovrtný šroub JT3-2-6,5xL-E16 + kalota ORKAN šroub pro podélné spoje JF3-2H-4,8x19-E14 1 str. 62 plechová střešní krytina na dřevěnou nosnou konstrukci samovrtný šroub JT3-2-6,5xL-E16 25

26 Servis aplikační rádce střešní a Ploché střechy Střešní plochy se sklonem do 5 jsou označovány jako ploché střechy. Měly by být provedeny s minimálním spádem 2%. Konstrukce Dnes jsou nejčastěji prováděnými konstrukcemi jednoplášťové střechy. Skladba jednoplášťové (zateplené) ploché střechy: l hydroizolace (případně separační vrstva) l tepelná izolace l parozábrana l nosná konstrukce střechy (např. trapézový plech) a Mechanické Zvláště v průmyslovém stavebnictví se prosadil jako ekonomicky výhodný systém volného kladení střešní izolace s mechanickým m. Mechanické je zvláště výhodné vzledem k: l okamžitě použitelnému bez čekání l při jedné pracovní operaci l definovanému způsob l žádnému omezení podle využití budovy nebo charakteru plochy střechy l manuální nebo strojové montáži V závislosti na skladbě ploché střechy a v ní použité tepelné izolaci a hydroizolaci jsou k dispozici upevňovací prvky s kovovými nebo plastovými talířovými podložkami. V případě sanace, pokud to vyžaduje situace, jsou k dispozici také upevňovací prvky z nerezi. Veškeré upevňovací prvky z oceli jsou opatřeny povrchovou úpravou Climadur, která zajišťuje korozní odolnost 15 cyklů Kesternicha s souladu s požadavky ETAG 006. Použitelnost veškerých upevňovacích prvků k mechanickému plochých střech je upravena na evropské úrovni evropským technickým schválením ETA-07/0013. V případě sanací nebo jiného podkladu neznámé únosnosti se doporučuje provést podle ETAG 006 výtažné zkoušky na stavbě. Naši pracovníci vám zde budou rádi nápomocni. 26

27 Servis aplikační rádce střešní a 17 str. 48 nosný plech na ocelové vaznice 1,5-6,0 mm 18 str. 50 nosný plech na ocelové vaznice 4,0-12,0 mm 19 str. 49 nosný plech na vložené profily 3,0 mm 20 str. 62 nosný plech na dřevěné vaznice šířky min. 65 mm 22 str. 43 podélný spoj nosného plechu 2 x 0,88 mm samovrtný šroub JT2-6-5,5xL-V16 samovrtný šroub JT2-12-5,5xL-V16 samovrtný šroub JT2-6-6,3x22-V16 samovrtný šroub JT3-2-6,5xL-E16 šroub pro podélné spoje JF2-2H-4,8x19 36 str. 137 hydroizolace na dřevěné bednění / OSB desky 37 str. 150 hydroizolace na beton 38 str. 151 hydroizolace na pórobeton šroub TKR-4,8xL + HTV 82/40 F šroub FBS-R-6,3xL + HTV 82/40 F šroub do pórobetonu FPS-E-8,0xL + HTV 82/40 F 39 str. 137 hydroizolace s tepelnou izolací na trapézový plech 40 str. 137 hydroizolace s tepelnou izolací na dřevěné bednění / OSB desky 41 str. 150 hydroizolace s tepelnou izolací na beton 42 str. 149 hydroizolace s tepelnou izolací na beton a lehčený beton 43 str. 149 hydroizolace s tepelnou izolací na pórobeton šroub TKR-4,8xL + HTK 2G 50xL šroub TKR-4,8xL + HTK 2G 50xL šroub FBS-R-6,3xL + EcoTek 50xL talířová hmoždinka FDD-Plus-50 talířová hmoždinka FDD-Plus-50 27

28 Servis aplikační rádce 49 Jednoplášťová nezateplená plechová stěna Popis Trapézový plech je upevněn přímo na sloupky a příčky. Použití 55 jednoduché přístřešky, krytá stání střešní a Stanovení délky šroubů h = výška trapézového, příp. vlnitého plechu L = šroubu plech na ocelové nosné konstrukci plech na vložených profilech* plech na dřevěné nosné konstrukci 1,5 5,0 mm 4,0 12,0 mm 10,0 mm 3,0 mm šířka min. 65 mm JT3-6-5,5xL-E16 JT3-12-5,5xL-E16 JZ3-6,3xL-E16 JZ3-6,3xL-E16 JT3-2-6,5xL-E16 h L h L h L h L h L * na nosné železobetonové konstrukci vloženým profilem se rozumí HTU kolejnice zalitá do betonového vazníku nebo sloupu 28

29 Servis aplikační rádce a střešní 44 str. 65 trapézový plech na ocelové vaznice 1,5-5,0 mm 45 str. 67 trapézový plech na ocelové vaznice 4,0-12,0 mm 46 str. 88 trapézový plech na ocelové vaznice 10,0 mm 47 str. 65 trapézový plech na vložené profily 3,0 mm 48 str. 62 trapézový plech na dřevěné vaznice šířky min. 65 mm 49 str. 57 podélný spoj trapézového plechu 2 x 0,88 mm samovrtný šroub JT3-6-5,5xL-E16 samovrtný šroub JT3-12-5,5xL-E16 závitotvorný šroub JZ3-6,3xL-E16 samovrtný šroub JT3-6-5,5x25-E22 samovrtný šroub JT3-2-6,5xL-E16 šroub pro podélné spoje JF3-2H-4,8x19-E14 50 str. 66 hliníkový vlnitý plech na ocelové vaznice 1,5-5,0 mm 51 str. 67 hliníkový vlnitý plech na ocelové vaznice 4,0-12,0 mm 52 str. 88 hliníkový vlnitý plech na ocelové vaznice 10,0 mm 53 str. 88 hliníkový vlnitý plech na vložené profily 3,0 mm 54 str. 62 hliníkový vlnitý plech na dřevěné vaznice šířky min. 65 mm 55 str. 57 podélný spoj hliníkového vlnitého plechu 2 x 0,88 mm samovrtný šroub JT3-FR-6-5,5xL-E11 samovrtný šroub JT3-FR-12x5,5L-E11 závitotvorný šroub JZ3-6,3xL-E16 závitotvorný šroub JZ3-6,3xL-E16 samovrtný šroub JT3-2-6,5xL-E16 šroub pro podélné spoje JF3-2H-4,8x19-E14 29

30 střešní a Servis aplikační rádce Kazetová stěna Popis Kazeta je upevněna přímo na nosnou konstrukci. Vnější plech je upevněn na nos kazety a slouží nejen jako ochrana proti povětrnostním vlivům, ale také jako vyztužení kazet. Kazetová stěna se vyznačuje dobrými akustickými a požárními vlastnostmi. Srovnání tepelně izolačních vlastností kazetové stěny s jinými stavebními konstrukcemi vychází nepříznivě. Použití vytápěné budovy budovy s vysokou hladinou hluku budovy se zvýšenými požadavky na ochranu hluku budovy s technologickým teplem Upozornění Upevňovací prvky mohou být montovány ve vzdálenosti maximálně 75 mm od nosu kazety. Upevňovací prvek montovaný uprostřed kazety neslouží pro přenos sil, ale má pouze konstrukční charakter. Podle typu kazety a výrobce není jednoduché při montáži dodržet 75 mm a současně pravoúhlost k ploše stěny. Čím blíže jsou podélného spoje umístěny ke stěně, tím účinněji je bráněno problémům s kondenzátem v konstrukci. Vyztužovací drážky v nosu neslouží jako pomůcka pro umístění podélného spoje kazety. 30

31 Servis aplikační rádce a střešní 56 str. 48 kazeta na ocelové vaznice 1,5-5,0 mm 57 str. 50 kazeta na ocelové vaznice 4,0-12,0 mm 58 str. 46 kazeta na vložené profily 3,0 mm 59 str. 62 kazeta na dřevěné vaznice šířky min. 65 mm 60 str. 57 podélný spoj kazety 2 x 0,88 mm samovrtný šroub JT2-6-5,5xL-V16 samovrtný šroub JT2-12-5,5xL-V16 samovrtný šroub JT2-6-6,3x22-V16 samovrtný šroub JT3-2-6,5xL-E16 šroub pro podélné spoje JF3-2H-4,8x19-E14 61 str. 60 trapézový plech na kazetu 2x0,63-2x1,25 mm 62 str. 60 vlnitý plech na kazetu 2x0,63-2x1,25 mm samovrtný šroub JT3-2H-Plus- 5,5xL-E16 samovrtný šroub JT3-FR-2H-Plus- 5,5xL-E11 31

32 Servis aplikační rádce Stěna se sendvičovými panely Popis Sendvičové panely jsou integrované konstrukční prvky. Skládají se ze dvou kovových krycích vrstev, které jsou obvykle navzájem nepohyblivě spojeny polyuretanovou pěnou. Poměr hmotnosti k únosnosti a tepelně izolačním vlastnostem je nepřekonatelný. Sendvičové panely jsou upevňovány přímo na nosnou konstrukci. Následující panel se nasune na již upevněný panel a přišroubuje se. Použití vytápěné budovy jakéhokoliv druhu a užití střešní Upozornění Praxe ukázala, že viditelně upevněné sendvičové panely vykazují v místě šroubového spoje lehké prohlubně. Použitím se s podpůrným závitem (JT3-D) může být toto vytváření prohlubní v místě spoje redukováno, nelze mu však zcela zamezit. a Obr. 1 Skryté sendvičového panelu Obr. 2 Viditelné sendvičového panelu 32

33 Servis aplikační rádce střešní 63 str. 70 sendvičový panel na ocelové vaznice 1,5-5,0 mm 64 str. 71 sendvičový panel na ocelové vaznice 4,0-12,0 mm 65 str. 88 sendvičový panel na ocelové vaznice 10,0 mm 66 str. 88 sendvičový panel na vložené profily 3,0 mm 67 str. 69 sendvičový panel na dřevěné vaznice šířky min. 65 mm samovrtný šroub JT3-D-6H- 5,5/6,3xL-E19 samovrtný šroub JT3-D-12H- 5,5/6,3xL-E19 závitotvorný šroub JZ3-6,3xL-E19 závitotvorný šroub JZ3-6,3xL-E16 samovrtný šroub JT3-D-2H-6,5/7,0-E16 Určení délky šroubu h = tloušťka sendvičového panelu L = šroubu sendvičový panel na ocelové nosné konstrukci sendvičový panel na vložených profilech* sendvičový panel na dřevěné nosné konstrukci 1,5 5,0 mm 4,0 12,0 mm 10,0 mm 3,0 mm šířka min. 65 mm JT3-D-6H-5,5/6,3xL- E19 JT3-D-12H-5,5/6,3xL-E19 JZ3-6,3xL-E19 JZ3-6,3xL-E19 JT3-2-6,5xL-E19 a h L h L h L h L h L * na nosné železobetonové konstrukci vloženým profilem se rozumí HTU kolejnice zalitá do betonového vazníku nebo sloupu 33

34 střešní a Servis aplikační rádce Zavěšená odvětrávaná fasáda Popis Zavěšené odvětrávané fasády se vyznačují tím, že jsou tepelná izolace a obklad vzájemně konstrukčně odděleny. Odvětraný prostor reguluje vlhkostní poměry v budově. Podkonstrukce, která je pomocí hmoždinek ukotvena na masivní podklad, slouží pro předsazenou montáž obkladu, takže vznikne odvětrávaný prostor mezi tepelnou izolací a vnějším lícem. 80 Použití obklad odvětrávané fasády: nosné desky pro omítku keramické desky kompozítní desky apod. Přednosti Široké možnosti architektonických řešení a fyzikální vlastnosti dělají odvětrávané fasády velmi atraktivními. Upozornění U odvětraných zavěšených fasád jsou často nosné profily a kotvy vyrobeny z hliníku. Aby se zabránilo deformacím konstrukce a vnějšího pláště vlivem tepelné roztažnosti, jsou stěnové kotvy opatřeny oválnými a kruhovými otvory. Pro vytvoření posuvného spoje v oválném otvoru se používají EJOT JT4-3H/5-5,5x19 a JT4-3H/7-5,5x21. Pod hlavou šroubu se nachází oblast bez závitu, která se po montáži nachází v místě oválného otvoru stěnové kotvy. Zápich před částí bez závitu brání pevnému sevření spojovaných dílů. nosný profil na stěnovém držáku 34

35 Servis aplikační rádce střešní 68 str. 156 kotvení dřevěné podkonstrukce na beton 69 str. 156 dřevěné podkonstrukce na plné zdivo 70 str. 158 kotvení dřevěné podkonstrukce na děrované / dutinové zdivo 71 str. 162 kotvení dřevěné podkonstrukce na pórobeton Poznámky: 1) Délka L musí odpovídat tloušťce nenosné vrstvy (např. omítky) a tloušťce připojovaného dílu. 2) Na objednávku také v provedení A4. fasádní hmoždinka SDF-S-10VxL 1) fasádní hmoždinka SDF-S-10VxL 1) fasádní hmoždinka SDF-S-10HxL 1) fasádní hmoždinka SDP-S-10GxL 1) 72 str. 157 kotvení kovové podkonstrukce na beton 73 str. 157 kotvení kovové podkonstrukce na plné zdivo 74 str. 159 kotvení kovové podkonstrukce na děrované / dutinové zdivo 75 str. 163 kotvení kovové podkonstrukce na pórobeton fasádní hmoždinka SDF-KB-10Vx50 1) fasádní hmoždinka SDF-KB-10Vx60 1) fasádní hmoždinka SDF-KB-10Hx80 1) fasádní hmoždinka SDP-KB-10Gx80 1) 76 str. 78 dřeva na hliník 77 str. 79 stěnového držáku (3 mm) na nosný profil (2 mm) 78 str. 79 stěnového držáku (4 mm) na nosný profil (2 mm) 79 str. 168 izolace 80 str. 80 fasádní desky na hliníkovou podkonstrukci 3 mm a samovrtný šroub JT4-S-2-4,8xL samovrtný šroub JT4-3H/5-5,5x19 2) samovrtný šroub JT4-3H/7-5,5 x 21 2) dvojdílný držák izolace DH samovrtný šroub JT4-STS-3-4,8 35

36 střešní a Servis aplikační rádce Upevňovací systémy pro solární zařízení na šikmých střechách Popis Držák zařízení byl první schválený upevňovací prvek z nerezi pro montáž fotovoltaických zařízení na trapézové profily a sendvičové panely. Vedle toho je držák zařízení vhodný také pro u střech z cementovláknitými deskami. 92 Upevňovací systémy pro solární zařízení na plochých střechách Popis Ploché střechy nabízejí velký potenciál pro instalaci zařízení, vyžadují ale odpovídající řešení pro přenos zatížení. Přednosti držáků EJOT malé přitížení upevňovacími prvky není nutné dodatečné přitížení spolehlivý přenos tahových a smykových zatížení do nosné konstrukce zamezení uvolnění nebo pádu fotovoltaických zařízení spolehlivé utěsnění hydroizolace jednoduchá a hospodárná montáž 93 36

37 Servis aplikační rádce a střešní 81 str. 93 držák zařízení pro trapézový plech na ocelovou nosnou konstrukci 82 str. 93 držák zařízení pro sendvičový panel na ocelovou nosnou konstrukci 83 str. 94 držák zařízení pro cemento vláknitou desku na ocelovou nosnou konstrukci 84 str. 95 držák zařízení pro trapézový plech na dřevěnou nosnou konstrukci 85 str. 95 držák zařízení pro sendvičový panel na dřevěnou nosnou konstrukci 86 str. 96 držák zařízení pro cementovláknitou desku na dřevěnou nosnou konstrukci držák zařízení JZ3-SB-8,0xL kalota držák zařízení JZ3-SB-8,0xL kalota držák zařízení JZ3-SB-8,0xL FZD držák zařízení JA3-SB-8,0xL kalota držák zařízení JA3-SB-8,0xL kalota držák zařízení JA3-SB-8,0xL FZD 87 str. 59 patka na ocelovou nosnou konstrukci 0,4-1,25 mm 88 str. 59 profil na ocelovou nosnou konstrukci 0,4-1,25 mm šroub pro tenké plechy JF3-2-5,5xL E16 šroub pro tenké plechy JF3-2-5,5xL E16 92 str. 98 ochranných rohoží na profily 93 str. 97 přenos smykových sil klips rohože PV patka pro ploché střechy 37

38 Samovrtné informace Samovrtné SAPHIR Samovrtné EJOT SAPHIR jsou opatřeny standardní vrtací špičkou. Vrtají, tvarují závit a upevňují stavební díly v jedné pracovní operaci. Samovrtné mohou být opatřeny předmontovanou těsnící podložkou. s hlavou v provedení šestihran nebo vnitřní TORX 1 2 zápich pod hlavou pro spolehlivé tenkých plechů střešní vrtací špička s malým příčným ostřím pro zamezení cestování šroubu po povrchu materiálu 4 3 volitelně předmontovaná těsnící podložka z pozinkované oceli nebo nerezi s navulkanizovaným elastomerem; velmi dobrá odolnost proti UV záření a povětrnostním vlivům a Přehled výrobků SAPHIR SAPHIR JT2 SUPER-SAPHIR JT3 SUPER-SAPHIR JT6 Nerez-SAPHIR JT4 Nerez-SAPHIR JT9 s klasickou vrtací špičkou materiál nateriál stavebních dílů max. vrtací kapacita ocel zušlechtěná pozinkovaná ocel nerez A2 s kalenou ocelovou vrtací špičkou ocel nebo hliník nerez A4 s kalenou ocelovou vrtací špičkou ocel nebo hliník nerez A2 12,0 18,0 12,0 6,0 6,0 hliník nerez A4 hliník 38

39 Samovrtné informace vrtací kapacita kovové plechy na kovové nosné konstrukci typ šroubu JT2 JT3 JT4 JT2-2-4,2 JT2-2H-4,8 JT2-3-4,8 JT2-3H-5,5 JT2-3-5,5 JT2-6-5,5 JT2-8-5,5 JT2-12-5,5 JT2-6-6,3 JT2-12-6,3 JT3-2H-4,8 JT3-2H-5,5 JT3-3H-4,8 JT3-3-5,5 JT3-6-5,5 JT3-6-6,3 JT3-12-5,5 JT3-18-5,5 JT4-3-4,2 JT4-2-4,8 JT4-2H-4,8 JT4-4-4,8 JT4-4-5,5 JT4-6-5,5 ocelové plechy na ocelové nosné konstrukci (JT2 / JT3) hliníkové plechy na hliníkové nosné konstrukci (JT4) otáčky utahovačky [1/min] střešní a ,0 2,0 3,0 4,0 5,0 6,0 7,0 8,0 9, vrtací kapacita t I + t II min t II vrtací kapacita kovové plechy na dřevěné nosné konstrukci typ šroubu ocelové plechy na dřevěné nosné konstrukci (JT2) hliníkové a ocelové plechy na dřevěné nosné konstrukci (JT3) hliníkové plechy na dřevěné nosné konstrukci (JT4) otáčky utahovačky [1/min] max t II doporučená oblast t I + t II JT2 JT3 JT4 JT2-2-6,5 JT3-2-4,9 JT3-2-5,6 JT3-2-6,5 JT4-2-4, ,0 20,0 30,0 40,0 50,0 60,0 70,0 80,0 90, vrtací kapacita t I + t II 39

40 Samovrtné informace Šrouby EJOFAST Rychle. Beztřískově. Spolehlivě. U šroubů EJOFAST se jedná o bez klasického vrtacího břitu. S novou geometrií vrtací špičky a speciálním tvarem závitu se EJOFAST zašroubovává do plechu nejen bleskově rychle a beztřískově, ale také také vykazuje velmi dobré mechanické vlastnosti spoje. šestihranná hlava 1 2 zápich pod hlavou pro spolehlivé tenkých plechů střešní asymetrický závit pro vysoké 3 výtažné síly (s výjimkou šroubů do dřeva) dvojitý závit pro vysokou rychlost zašroubování (s výjimkou šroubů pro tenké plechy) volitelně předmontovaná těsnící podložka z pozinkované oceli nebo nerezi s navulkanizovaným elastomerem; velmi dobrá odolnost proti UV záření a povětrnostním vlivům nová geometrie vrtací špičky pro beztřískové vrtání bez smýkání špičky po povrchu a Přehled výrobků EJOFAST EJOFAST šroub pro podélné spoje JF2 EJOFAST šroub pro podélné spoje JF3 EJOFAST šroub pro tenké plechy JF3 EJOFAST šroub do dřeva JF3 s novou geometrií špičky materiály ocel zušlechtěná pozinkovaná nerez A2 s kalenou ocelovou špičkou nerez A2 s kalenou ocelovou špičkou nerez A2 s kalenou ocelovou špičkou materiál stavebních dílů ocel ocel nebo nerez ocel nebo nerez ocel nebo hliník na dřevo max. vrtací kapacita 0,88 + 0,88 0,88 + 0,88 1,0 + 1,0-4,8 4,8 5,5 6,8 40

41 Samovrtné informace střešní a vrtací kapacita podélný spoj ocelových plechů typ šroubu JF2-2H-4,8 JF3-2H-4,8 podélný spoj ocelových plechů otáčky utahovačky [1/min] 2 x 0,40 2 x 0,88 mm doporučená oblast t I + t II 0,1 0,4 0,6 0,8 1,0 1,2 1,4 1,6 1,8 2,0 2,2 2,4 vrtací kapacita t I + t II vrtací kapacita ocelových plechů typ šroubu ocelových plechů otáčky utahovačky [1/min] JF3-2-5, ,1 0,4 0,6 0,8 1,0 1,2 1,4 1,6 1,8 2,0 2,2 2,4 vrtací kapacita t I + t II vrtací kapacita ocelových plechů / sendvičových na dřevěné nosné konstrukce typ šroubu ocelových plechů otáčky utahovačky [1/min] JF3-6, ,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1,0 1,1 1,2 vrtací kapacita t = t I 41

42 střešní a Samovrtné informace Příklad 1 Upevnění sendvičového panelu na ocelové vaznici 10 mm v horní vlně: - kalota ORKAN - samovrtný šroub JT3-12-5,5 x L - těsnící podložka E16 a svěrná tloušťka t II t I Příklad 2 Upevnění trapézového plechu na ocelové vaznici 10 mm v horní vlně: - kalota ORKAN - samovrtný šroub JT3-12-5,5 x L - těsnící podložka E16 t Příklad 3 Upevnění trapézového plechu na ocelové vaznici 10 mm v dolní vlně: - samovrtný šroub JT3-12-5,5 x L - těsnící podložka E22 Výběr ho šroubu Pro správný výběr ho šroubu by měla být známá svěrná tloušťka a potřebná vrtací kapacita. Svěrná tloušťka Svěrná tloušťka se stanoví z tloušťky připojovaného dílu a + tloušťky nosné konstrukce. Jako základní pravidlo může být použit následující vzorec: Svěrná tloušťka a + 6 mm Vrtací kapacita Vrtací kapacita se stanoví z tloušťky všech dílů, které je třeba provrtat. U dílů, ležících přímo na sobě (např. trapézový plech na ocelové nosné konstrukci) může být použit následující vzorec: Vrtací kapacita pro díly ležící přímo na sobě t = díl t l + díl t ll Pro sendvičové panely se díl t I neuvažuje: Vrtací kapacita pro sendvičové panely t = t ll 42

43 Samovrtné JF2 /JT2 ocel zušlechtěná pozinkovaná EJOT SAPHIR samovrtný šroub JT2-2-4,2 bez těsnící svěrná tloušťka 4, JT2-2-4,2x SW7 J2 Oblast podélné spoje ocelových profilovaných plechů ocel zušlechtěná, pozinkovaná vrtací kapacita t I + t II hlava utahovací nástavec 1,0 + 1,0 mm šestihranná ořech SW7 Schválení ETA-10/ utahovačka SCS EJOFAST šroub pro podélné spoje JF2-2H-4,8 svěrná tloušťka Oblast podélné spoje ocelových plechů ocel zušlechtěná, pozinkovaná s novou geometrií špičky se zápichem pod hlavou pro podélné spoje přesné zavrtání beztřískové zašroubování vhodný pro montáž šroubovákem EJOFAST JF samostatné 4, JF2-2H-4,8x v zásobníku 4, JF2-2H-4,8x19 v zásobníku vrtací kapacita t I + t II hlava utahovací nástavec 0,88 + 0,88 mm šestihranná ořech SW8 SW8 J2 Schválení ETA-10/ utahovačka SCS šroubovák EJOFAST JF střešní a EJOT SAPHIR samovrtný šroub JT2-2H-4,8 svěrná tloušťka Oblast podélné spoje ocelových plechů ocel zušlechtěná, pozinkovaná se zápichem pod hlavou pro podélné spoje vrtací kapacita t I + t II hlava utahovací nástavec 4, JT2-2H-4,8x ,0 + 1,0 mm šestihranná ořech SW8 SW8 J2 Schválení ETA-10/ utahovačka SCS

Informace. EJOT samovrtné šrouby SAPHIR JT2. pozinkovaná. materiál stavebních dílců maximální vrtací kapacita v mm. EJOT závitotvorné šrouby

Informace. EJOT samovrtné šrouby SAPHIR JT2. pozinkovaná. materiál stavebních dílců maximální vrtací kapacita v mm. EJOT závitotvorné šrouby Upevňování profilovaných Informace Samovrtné šrouby 4 Samovrtné šrouby EJOT SAPHIR spojování stavebních dílců v jedné pracovní operaci vrtání, tvorba závitu a spojení dílců šroubováním zkrácení doby montáže
