1 EJOT Iso-Corner Upevňovací prvek pro plánovanou montáž středně těžkých až těžkých prvků na fasády s ETICS - Produktový list -

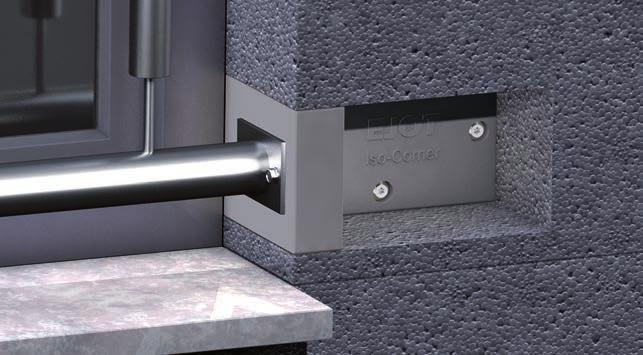

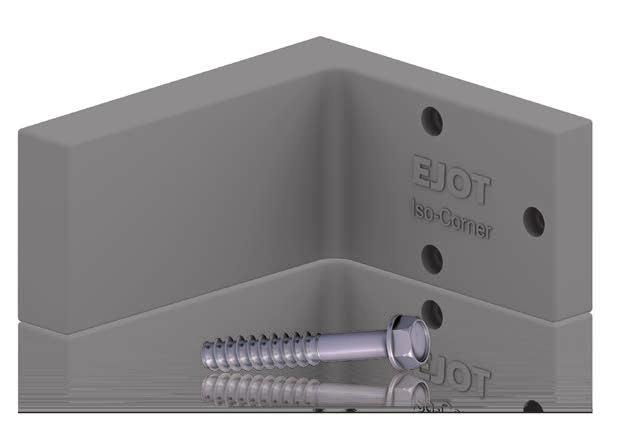

2 EJOT Iso-Corner Spolehlivý prvek pro upevnění na zateplené fasády Popis výrobku EJOT Iso-Corner je montážní úhelník z polyuretanové tvrzené pěny pro plánované upevnění prvků na fasádách s ETICS. Montážní úhelník poskytuje společně se sadou hmoždinek odpovídající podkladu a šrouby EJOT Delta PT 100 pro upevnění prvku do úhelníku dokonale přizpůsobený montážní systém. Upevňovací prvek pro plánovanou montáž středně těžkých až těžkých prvků na fasády s ETICS Příklady použití Zábradlí Záchytné systémy Křídlové a posuvné okenice Konzole např. pro klimatizační jednotky Technické údaje základová deska stavební výška EJOT Iso-Corner 140 stavební výška EJOT Iso-Corner 200 stavební výška EJOT Iso-Corner x 270 mm 140 mm 200 mm 300 mm Přednosti Jeden prvek / dvě montážní plochy l l Zkrácení na stavbě dokonalé přizpůsobení povrchu l l Přenos sil až do vzdálenosti 20 mm od montážní plochy (přemostění neúnosných vrstev např. omítky) l l vysoká spolehlivost a únosnost s využitím osvědčených kotevních prvků l l Redukované tepelné mosty použitím izolačního materiálu l l Kombinovatelný se speciální upevňovací sadou Iso-Corner (fasádní hmoždinky nebo chemické kotvy) l l Upevnění prvku na fasádu přímým zašroubováním: předvrtání / zašroubování / hotovo l l Pozice a počet šroubů volitelné pro snadné přizpůsobení připojovanému dílu Osvědčení Z Video s EJOT Iso-Corner: Obsah sady EJOT Iso-Corner kus EJOT Iso-Corner kus EJOT Iso-Corner kus

3 EJOT Iso-Corner Spolehlivý prvek pro upevnění na zateplené fasády Zkrácení EJOT Iso-Corner Přizpůsobení pro různé tloušťky tepelného izolantu Díky možnosti zkrácení na stavbě může být omezen sortiment délek. Iso-Corner je dodávaný ve třech délkách - snadná volba správné délky. Přesné zkrácení EJOT Iso-Corneru po montáži ETICS jednoduché a v rovině s povrchem izolantu.

4 EJOT Iso-Corner Spolehlivý prvek pro upevnění na zateplené fasády Upevnění prvku na fasádu Přímé upevnění prvku s EJOT Delta PT 100x60 Upevnění: Flexibilní pozice a počet šroubů podél osy montáže při zachování vzdálenosti 20 mm od okraje: Osa montáže A Osa montáže B M:ožnost 1 Přímé upevnění na osu montáže čelní strany EJOT Iso- Corneru šrouby EJOT Delta PT M:ožnost 2: Přímé upevnění na osu montáže ramene EJOT Iso-Corneru šrouby EJOT Delta PT

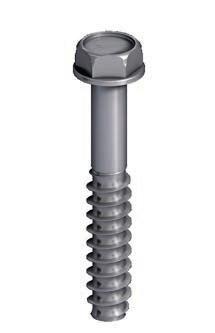

5 EJOT Iso-Corner sada Delta PT se skládá z 2 kusů EJOT Delta PT 100x60/37 A4 Upevnění prvku na fasádu Osvědčené upevnění prvku přímým zašroubováním do EJOT Iso-Corneru Popis výrobku Dodávné šrouby EJOT Delta PT jsou v automobilovém průmyslu po mnoho let měřítkem pro spolehlivé a bezproblémové šroubování do plastů. K upevnění prvků na EJOT Iso-Corner Přednosti Vysoce zatížitelná přímá montáž do plastů Přímé šroubování šetří čas a pracnost Jednoduchá montáž Vysoká únavová pevnost l l Bezpečnost zajištěná vysokou pevností v tahu, krutu a odolností proti vibracím l l Možnost použití velkého rozsahu při šroubování Technické údaje průměr předvrtání-ø hloubka otvoru utahovací nástavec 8 mm 40 mm SW13 Přenos sil K přenosu sil může dojít přímo na ploše montáže nebo do vzdálenosti 20 mm od ní. Tím se EJOT Iso-Corner odlišuje od jiných způsobů upevnění. Dostatečná odolnost proti tlaku neůnosné vrstvy je zajištěna. Obsah sady EJOT Iso-Corner sada Delta PT 1 sada

6 EJOT Iso-Corner sada SDF skládá se ze 3 kusů EJOT fasádních hmoždinek SDF-KB-10H EJOT fasádní hmoždinka SDF-KB-10H s šestihrannou hlavou K upevnění EJOT Iso-Corneru na beton, tenké betonové dílce, plné a děrované cihelné zdivo Upozornění Při navrhovaní a aplikaci výrobku postupujte podle ETA-10/0305. Bližší údaje ke jmenovitým hodnotám a zatížením naleznete v posouzení. Vlastnosti l l Schváleno pro všechny běžné stavební materiály l l Spolehlivé kotvení v problematických stavebních materiálech díky optimalizované rozpěrné části Spolehlivé kotvení díky radiálnímu rozepření Povrchová úprava šroubu bez Cr +6 l l Dvojité zajištění proti pootočení pro spolehlivou montáž Montáž l l Otvor vrtejte kolmo k povrchu podkladu. Způsob vrtání volte podle ustanovení v dokumentaci. l l Odstraňte nečistoty z otvoru. l l Otvor vrtejte alespoň o 10 mm hlubší, než je kotevní hloubka l l Pouzdro hmoždinky prostrčte připojovaným dílem až po hlavu do otvoru. l l Dodržujte minimální kotevní hloubku podle tabulky. l l Přiložený šroub zašroubujte až po hlavu do pouzdra. Jmenovité hodnoty hloubka otvoru v betonu h 1,1 efektivní kotevní hloubka h nom průměr otvoru d o upínací systém Charakteristická zatížení zatížení v tahu N Rk,p v betonu C12/15 rozsah teplot 30 C / 50 C rozsah teplot 50 C / 80 C plné cihly Mz 20-1,8, NF vápenopískové tvárnice KS 36, NF vápenopískové tvárnice KS 20, 8 DF plné bloky z lehčeného betonu V6, 2 DF dutinové cihly HLz 12-0,9, NF vápenopískové děrované tvárnice 12, 4 DF dutinové bloky z lehčeného betonu 10, 12 DF smyková zatížení V Rk,s hmoždinka s ocelovým šroubem ohybový moment M Rk,s hmoždinka s ocelovým šroubem 80 mm 70 mm 10 mm SW13/T40 4,50 kn 4,00 kn 4,00 kn 4,50 kn 4,50 kn 2,00 kn 2,00 kn 2,50 kn 1,20 kn 9,35 kn 17,67 Nm SW13/ T40 Osvědčení ETA-10/0305 Obsah sady Ø Délka hmoždinky L Vyrovnání tolerance neúnosné vrstvy (lepidlo, omítka apod.) Balení Označení výrobku Číslo výrobku hmoždinky se šrouby z pozinkované (bez Cr +6 ) oceli (V) * 1 sada EJOT Iso-Corner sada SDF sada EJOT Iso-Corner sada SDF sada EJOT Iso-Corner sada SDF *na rovných plochách Příslušenství (volitelné) vyfukovací pumpička od 8 mm čistící kartáč

7 EJOT Iso-Corner sada SDP skládá se ze 3 kusů EJOT fasádních hmoždinek SDP-KB-10G EJOT fasádní hmoždinka SDP-KB-10G s šestihrannou hlavou l l K upevnění EJOT Iso-Corneru na pórobeton Upozornění Pro navrhování a aplikaci výrobku postupujte podle ETA-12/0502. Vlastnosti l l Fasádní hmoždinka s dvoustupňovým šroubem l l Spolehlivá tvarová kotevní část v podkladu s kombinovaným rozevřením Vysoká únosnost Montáž l l Otvor vrtejte kolmo k povrchu podkladu. Způsob vrtání volte podle ustanovení v dokumentaci. l l Odstraňte nečistoty z otvoru. l l Otvor vrtejte alespoň o 10 mm hlubší, než je kotevní hloubka l l Pouzdro hmoždinky prostrčte připojovaným dílem až po hlavu do otvoru. l l Dodržujte minimální kotevní hloubku podle tabulky. l l Přiložený šroub zašroubujte až po hlavu do pouzdra. Jmenovité hodnoty hloubka otvoru h 1,1 80 mm efektivní hloubka h nom 70 mm průměr otvoru d o 10 mm upínací systém SW13/T40 Charakteristická zatížení pevnost v tlaku pórobetonu [N/mm 2 ] pórobeton 2 0,75 kn pórobeton 3 1,31 kn pórobeton 4 1,87 kn pórobeton 6 3,00 kn dílčí součinitel bezpečnosti γ MAAC 2,00 charakter. ohybový moment šroub z oceli 17,7 Nm / γ Ms 1,50 SW13/ T40 Osvědčení ETA-12/0502 Obsah sady Ø Délka hmoždinky L Vyrovnání tolerance neúnosné vrstvy (lepidlo, omítka apod.) hmoždinky se šrouby z pozinkované (bez Cr +6 ) oceli (V) Balení Označení výrobku Číslo výrobku * 1 sada EJOT Iso-Corner sada SDP sada EJOT Iso-Corner sada SDP sada EJOT Iso-Corner sada SDP *na rovných plochách Příslušenství (volitelné) vyfukovací pumpička od 8 mm čistící kartáč

8 EJOT Iso-Corner sada chemie skládá se ze 3 kusů závitových tyčí AST a 3 kusů sítkových pouzder USF Závitová tyč AST Schválená pro polyesterové a vinylesterové chemické malty Ke kotvení v betonu a plné cihle l l Ke kotvení v dutinovém zdivu ve spojení se sítkovým pouzdrem Vlastnosti AST ocel l l Závitová tyč: třída pevnosti 5,8 nebo 6,8 podle EN ISO l l Matice: třída pevnosti 5 nebo 6 podle EN l l Podložka: podle EN ISO 7089 Upozornění Pro stanovení charakteristické únosnosti v betonu použijte ETA-16/0107. Pro stanovení charakteristické únosnosti v plném a děrovaném zdivu použijte ETA-16/0089. Kotevní hloubka h ef beton plné cihelné zdivo děrované cihelné zdivo 60 mm 90 mm 85 mm Průměr otvoru d o beton plné cihelné zdivo děrované cihelné zdivo *při použití sítkového pouzdra USF 16x85 12 mm 12 mm 16 mm sítkové pouzdro USF Ke kotvení do děrovaného zdiva Vlastnosti l l Zajišťuje přesné umístění závitové tyče Upozornění Při navrhovaní a aplikaci výrobku postupujte podle odpovídajícího evropského technického posouzení. Osvědčení ETA-16/0089 Obsah sady EJOT Iso-Corner sada chemie se skládá ze 3 kusů závitových tyčí AST M10x170-V a 3 kusů sítkových pouzder USF 16x85 1 sada Příslušenství (volitelné) Označení výrobku Použití Balení Číslo výrobku vytlačovací pistole 300 ml vyfukovací pumpička od 8 mm fasádní hmoždinky čistící kartáč 14 bez sítkového pouzdra čistící kartáč 18 se sítkovým pouzdrem

9 EJOT Iso-Corner Příslušenství Chemická malta USF vinylesterová pryskyřice, bez styrenu Kotvení v tažené (Var. 1) i v tlačené (Var. 7) zóně betonu (ETA-16/0107) Kotvení ve zdivu (ETA-16/0089) Kotvení v přírodním kameni (bez posouzení) Přednosti Zpracování běžnými vytlačovacími pistolemi Použití i ve vlhkém betonu a v zaplavených otvorech Dodávka vč. mísící trysky Upozornění Při navrhovaní a aplikaci výrobku postupujte podle odpovídajícího evropského technického posouzení. Zimní provedení na objednávku. Parametry montáže závitová tyč d0 hef = h0 min - max M10 Parametry montáže/ spotřeba v děrovaných materiálech* sítkové pouzdro závitová tyč d0 h0 počet naplnění USF 16x85 M * úplné vyplnění sítkového pouzdra +15% 11 Časy zpracování a vytvrzení -10* 1h 30 24h -5 1h 30 14h h h h ,5 15 * minimální teplota kartuše +15 ºC Osvědčení ETA-16/0107 ETA-16/ h 28h 14h 4h 2h 40 1h F120 d0 hef=h0 d0 h0 Obsah sady Označení výrobku Multifix USF 280 ml Obsah [ml] Chemická malta Balení Číslo výrobku 280 vinylesterová pryskyřice, bez styrenu

10 EJOT Iso-Corner Informace pro objednání EJOT Iso-Corner kus EJOT Iso-Corner kus EJOT Iso-Corner kus EJOT Iso-Corner sada Delta PT 1 sada Příslušenství Označení výrobku Ø Délka hmoždinky L hmoždinky se šrouby z pozinkované (bez Cr +6 ) oceli (V) Vyrovnání tolerance neúnosné vrstvy (lepidlo, omítka apod.) Balení Číslo výrobku EJOT Iso-Corner sada SDF * 1 sada EJOT Iso-Corner sada SDF sada EJOT Iso-Corner sada SDF sada *na rovných plochách Označení výrobku Ø Délka hmoždinky L hmoždinky se šrouby z pozinkované (bez Cr +6 ) oceli (V) Vyrovnání tolerance neúnosné vrstvy (lepidlo, omítka apod.) Balení Číslo výrobku EJOT Iso-Corner sada SDP * 1 sada EJOT Iso-Corner sada SDP sada EJOT Iso-Corner sada SDP sada *na rovných plochách EJOT Iso-Corner sada chemie se skládá ze 3 kusů závitových tyčí AST M10x170-V a a 3 kusů sítkových pouzder USF 16x85 1 sada Označení výrobku Obsah [ml] Chemická malta Balení Číslo výrobku Multifix USF 280 ml 280 vinylesterová pryskyřice, bez styrenu 1 kus Volitelné příslušenství Označení výrobku Použití Balení Číslo výrobku vytlačovací pistole 300 ml vyfukovací pumpička od 8 mm čistící kartáč 12 fasádní hmoždinky čistící kartáč 14 bez sítkového pouzdra čistící kartáč 18 se sítkovým pouzdrem

11 Poznámky

12 EJOT CZ, s.r.o. Zděbradská Říčany - Jažlovice Tel.: Fax: info@ejot.cz Internet: CZ/01.18
