1 Top-riešenia pre najvyššie nároky Oceľové žľaby Hydro BG

2 Hightech Know-how Spoľahlivosť Inovácia Kompletný balík od Hydro BG. Systém z jednej ruky. Užitočnosť a výhody Naša skúsenosť náš tím: Najvýhodnejšie riešenia sú priamo ušité podľa vašich individuálnych požiadaviek v úzkej spolupráci s architektami a odbornými firmami, ktoré navrhnú vhodné riešenie aj pri najvyšších architektonických nárokoch. Hydro BG Váš partner so známkou kvality Hydro BG s.r.o. ponúka kompletný sortiment produktov a servisný program pre všetky oblasti použitia - oceľové aj betónové žľaby od jednoduchých pre chodcov až po mohutné pre medzinárodné letiská. Dôležité pre Vaše plánovanie a skladovanie: Spoločnosť Hydro BG je veľmi kompatibilná. Rýchly dodací termín cez náš centrálny sklad. Ako jediný výrobca na slovenskom trhu, Vám ponúkame širokú štruktúru obchodníkov so stavebným materiálom. Špeciálne riešenia: Na požiadanie vieme vyrobiť najrôznejšie prevedenia, čo sa týka formy a materiálu. 2

3 Fasádne žľaby Štrbinové rošty Garážové žľaby Top produkty Strana 4 a 5 BG-FA Fasádne žľaby: flexibilné, pevné alebo výškovo nastaviteľné s rôznymi druhmi roštov, na odvodnenie plochých striech, terás a balkónov. Strana 10 BG-SA Štrbinové rošty: zaťaženie až do 400 kn, symetrické alebo asymetrické vyhotovenie, hodí sa k betónovým BGU Univerzálnym a k BGF Plytkým žľabom, vhodné na otvorené priestranstvá, kde treba zachovať celistvý vzhľad položeného povrchu. Strana 8 BG-FA Fasádne-štrbinové žľaby: Strana 12 s 18 mm štrbinou, obvodňovací žľab je sotva viditeľný, na odvodňovanie fasád (omietané, drevené alebo sklené a 13 fasády). BG-PA Garážové žľaby: s alebo bez systému rýchlouzáveru, zaťaženie až do 600 kn, určené na zabudovanie do podzemných, nadzemných garáží a parkovacích domov. 3

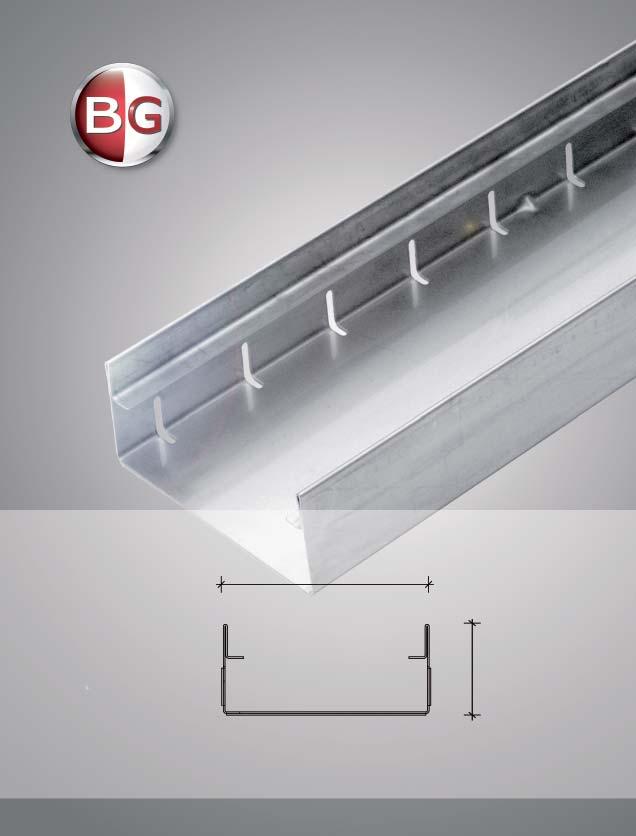

4 BG-FA Fasádne žľaby Technické údaje pre RB 130, 230 Pevná stavebná výška Tieto odvodňovacie žľaby z pozinkovanej ocele alebo nerezovej ocele nájdu svoje uplatnenie práve tam, kde je k dispozícii nízka stavebná výška a zároveň maximálne odvodnenie. Systém Dĺžka žľabu Šírky žľabov Hrúbka materiálu Stavebná výška BG-FA Fasádne žľaby 500 / 1000 / 2000 mm 130 / 230 mm 1,00 mm fix 55 / 70 / 110 mm pozinkovaná oceľ /nerez V2A Šírky žľabov 130 / 230 BG-FA Fasádne žľaby pevná stavebná výška 55/70/110 Stavebná výška BG-FA žľaby Vyhotovenie Výška na konci žľabu Hmotnosť/ bm Nerez V2A Pozink. oceľ 130 Pevná stavebná výška 55 mm 2,3 kg 130 Pevná stavebná výška 70 mm 2,6 kg 130 Pevná stavebná výška 110 mm 3,2 kg 230 Pevná stavebná výška 55 mm 3,1 kg 230 Pevná stavebná výška 70 mm 3,4 kg 230 Pevná stavebná výška 110 mm 4,0 kg Všetky miery sú v mm Rošty Všetky rošty BG-FA Fasádnych žľabov sú prechodné a prejazdné vozíkom pre postihnutých. Mriežkový rošt MW 30/10 Dierový rošt ø 8 mm pozinkovaná alebo nerezová oceľ V2A Rošty RB 130 Mriežkový rošt Dierový rošt Chodníkový rošt Rošt s pozdĺžnou mriežkou Dizajnové rošty Miery v mm Štrbina / MW-šírka štrbiny v mm Hmotnosť / ks Rez vtoku 1000/122/20 pozink./nerez 30/10 3,0 kg 925 cm 2 /m 500/122/20 pozink./nerez 30/10 1,6 kg 925 cm 2 /m 1000/122/20 pozink./nerez ø 8 1,6 kg 190 cm 2 /m 500/122/20 pozink./nerez ø 8 0,8 kg 190 cm 2 /m 1000/122/20 pozink./nerez 9/85 1,4 kg 225 cm 2 /m 500/122/20 pozink./nerez 9/85 0,8 kg 225 cm 2 /m 1000/122/20 pozink./nerez 10 4,2 kg 875 cm 2 /m 500/122/20 pozink./nerez 10 2,2 kg 875 cm 2 /m 1000/122/20 nerez - V2A 1,4 kg 500/122/20 nerez - V2A 0,7 kg Chodníkový rošt, SW 9/85 pozinkovaná alebo nerezová oceľ V2A Rošt s pozdĺžnou mriežkou, odstup rebier 10 mm, pozinkovaná alebo nerezová oceľ V2A Rošty RB 230 Mriežkový rošt Dierový rošt Rošt s pozdĺžnou mriežkou Miery v mm Štrbina / MW-šírka štrbiny v mm Hmotnosť / ks Rez vtoku 1000/222/20 pozink./nerez 30/10 6,0 kg 1750 cm 2 /m 500/222/20 pozink./nerez 30/10 3,1 kg 1750 cm 2 /m 1000/222/20 pozink./nerez ø 8 3,5 kg 1610 cm 2 /m 500/222/20 pozink./nerez ø 8 1,7 kg 1610 cm 2 /m 1000/222/20 pozink./nerez 10 7,1 kg 1630 cm 2 /m 500/222/20 pozink./nerez 10 3,6 kg 1630 cm 2 /m Dizajnový rošt, nerezový V2A 4

5 BG-FA Fasádne žľaby Technické údaje pre RB 130, 230 variabilná stavebná výška Na vyrovnanie výškových tolerancií, ako aj spádu základov, ponúkame aj výškovo nastaviteľné fasádne žľaby. Tieto žľaby sa dajú efektne zakryť mriežkovým, dierovým, chodníkovým roštom s pozdĺžnou alebo priečnou mriežkou. Systém Dĺžka žľabu Šírky žľabov Hrúbka materiálu Stavebná výška BG-FA Fasádne žľaby 500 / 1000 / 2000 mm 130 / 230 mm 1,00 mm variabilná mm pozinkovaná oceľ /nerez V2A BG-FA žľaby Vyhotovenie Výška na konci žľabu Hmotnosť/ bm Pozink. oceľ Nerez V2A 130 Variabilná stavebná výška mm 2,9 kg 130 Variabilná stavebná výška mm 3,9 kg 230 Variabilná stavebná výška mm 3,7 kg 230 Variabilná stavebná výška mm 4,7 kg Šírky žľabov 130 / Stavebná výška BG-FA Fasádne žľaby variabilná stavebná výška Všetky miery sú v mm BG-FA Fasádne žľaby Príklady použitia >> Terasy, ploché strechy, strešné terasy, loggie a pod. >> Na všetkých vonkajších fasádach (napr. drevených, omietaných, sklených, ) >> Pri plochách s dvomi odtokovými rovinami >> Na povrchoch, ktoré sú zavedené až tesne k fasáde. >> Pri sanáciách aj novostavbách Príslušenstvo Spojovací materiál pre rošty BG-FA Spojovací kanálik medzi žľabovým úsekom a odtokom, pozinkovaný alebo nerezový. Dĺžka elementu 500, 1000, 2000 BG-FA Nadstavec - šachta 400x400, variabilná stavebná výška od mm, pozinkovaná alebo nerezová, mriežkové rošty MW 30/10, vrátane vztlakovej poistky. Slúži ako kontrolná alebo revízna šachta BG-FA Čelná stena pevná alebo variabilná výška 5

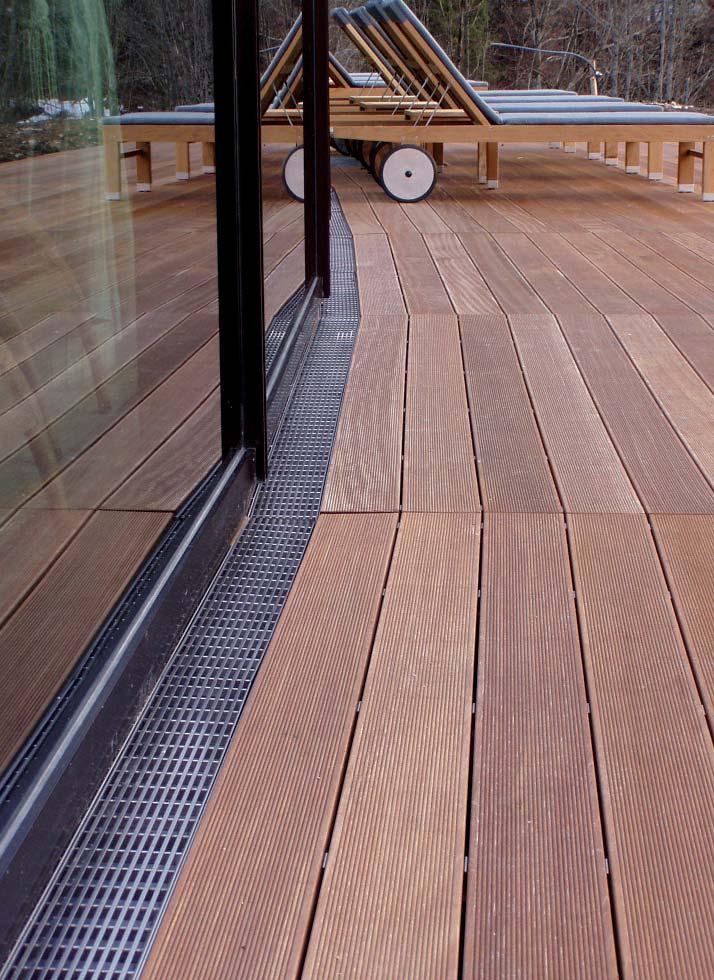

6 Zabudovanie BG-FA Fasádny žľab pri izolácii pod 150 mm Umiestnenie BG-FA Fasádneho žľabu s mriežkovým roštom v päte zníženého parapetu zabraňuje prenikaniu vody poza vodotesnú izoláciu pri zachovaní výšky prahu min. 50 mm. Dodržanie výšky utesnenia platí pre všetky fasádne žľaby. Zabudovanie BG-FA Fasádneho žľabu na strešnej terase. BG-FA Fasádny žľab s kanálikom je sám pri svojej nízkej stavebnej výške použiteľný najmä pri veľkých vzdialenostiach k ďalšiemu strešnému odtoku. Zabudovanie BG-FA Fasádneho žľabu na styčnej ploche so zemou BG-FA Fasádny žľab s jednostrannou perforáciou v štrkovom lôžku alebo položený v poterovom betóne odvádza zrážkovú vodu do podložia na vsiaknutie. BG-FA Fasádne žľaby bez perforácie sú vhodné na kontrolované odvádzanie zrážkovej vody a môžu byť napojené na povrchový odvodňovací systém. 50 Zámková dlažba Zarovnaná vrstva štrku Nepriepustná fólia Zateplenie Nepriepustná fólia Železobetónová doska Špeciálne riešenia Naši technici pre vás radi naplánujú individuálne riešenia alebo špeciálne diely. Vieme vyrábať podľa vašich požiadaviek a radi vám pomôžeme a poradíme aj priamo na stavbe. Podľa hesla špecialisti urobia viac sa tešíme na vaše otázky, na ktoré vám radi dáme odpovede, aby vaša stavba mohla napredovať. 6

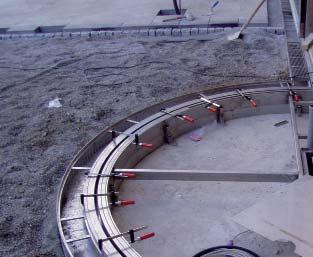

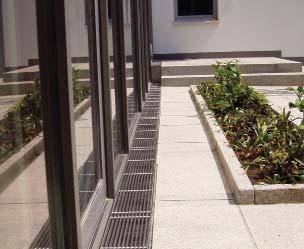

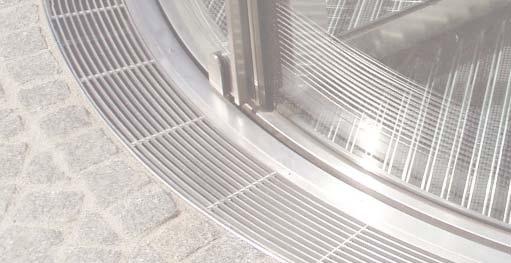

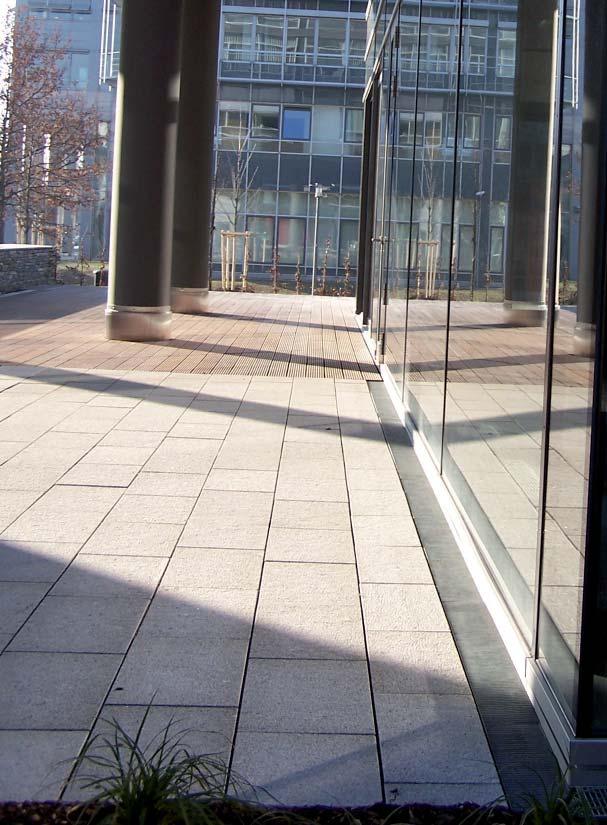

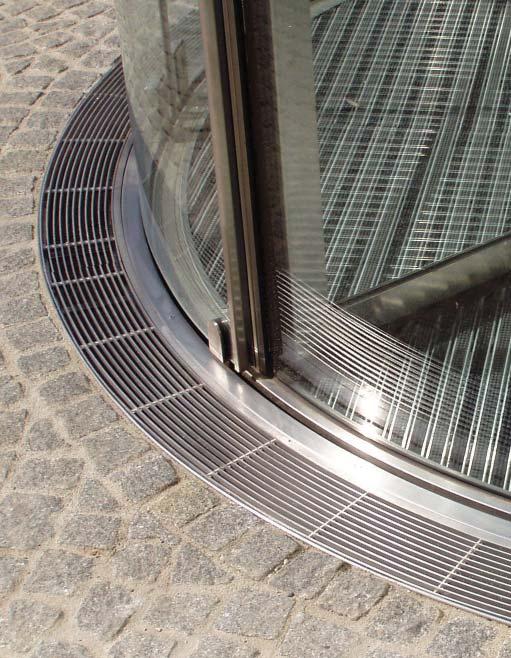

7 Referencie (všeobecne) Fasádne žľaby sú vhodné na každý druh odvodnenia. Optimálne využitie nájdu pri sklených fasádach, pri vchodových portáloch a na plochých strechách. Vo viacerých verejných a architektonicky náročných budovách boli použité práve tieto žľaby kvôli svojmu optickému vzhľadu a perfektnej funkčnosti. Známi projektanti univerzít, kongresových budov, technických centier ako aj nákupných centier a prvotriednych hotelov oceňujú flexibilitu zabudovania a rôzne možnosti prekrytia žľabov. Vysoko moderné fasádne žľaby sú totiž aj tvorivým elementom. Referencie (Mozarteum) Mozarteum kreatívne Kultúrne centrum v Salzburgu bolo generálne zrekonštruované podľa najnovších moderných poznatkov. Na pamiatkovo chránené omietané fasády pôvodnej stavby sme museli prispôsobiť odvodňovacie žľaby. Aby sme vyhoveli náročným požiadavkám zákazníka, použili sme na všetkých vonkajších priestranstvách výškovo nastaviteľné BG-FA Fasádne žľaby. Tieto žľaby zabránia možnému stavebnému poškodeniu budovy, ktoré spôsobuje práve nahromadená vlhkosť. Žľaby majú vysoký odvodňovací prierez pri minimálnej stavebnej výške. 7

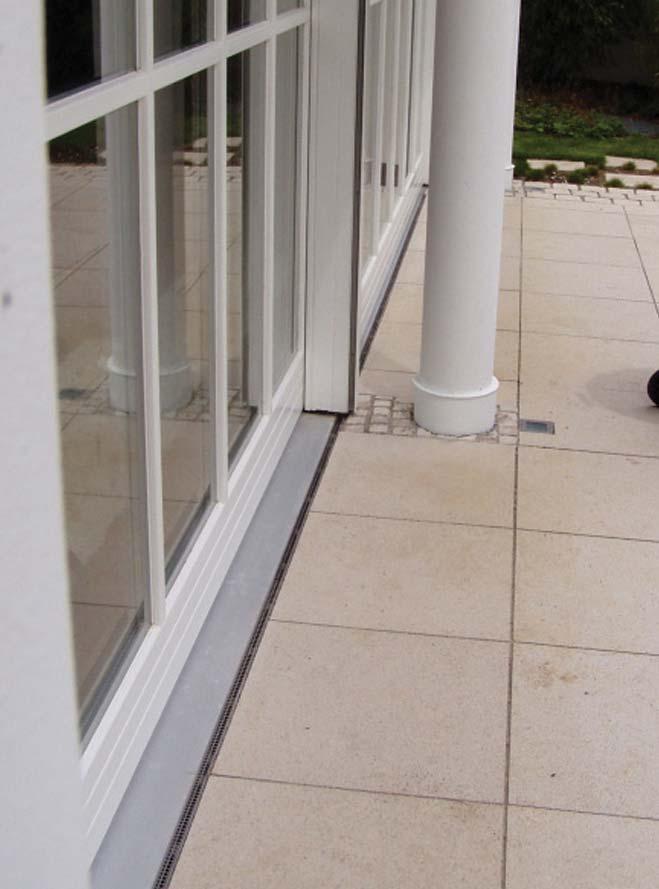

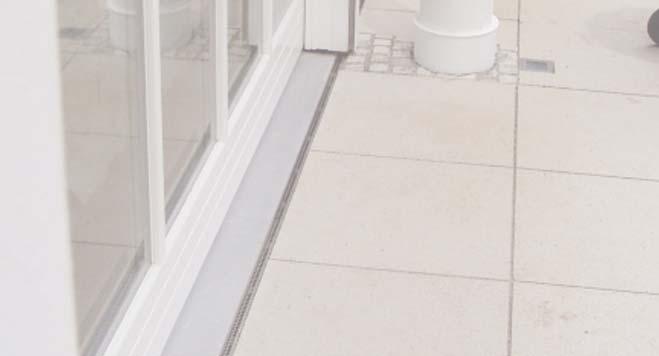

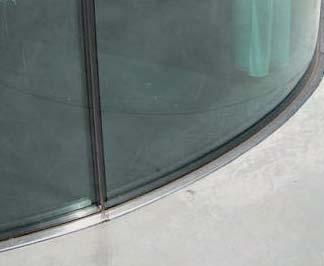

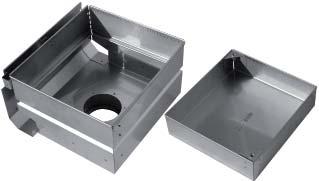

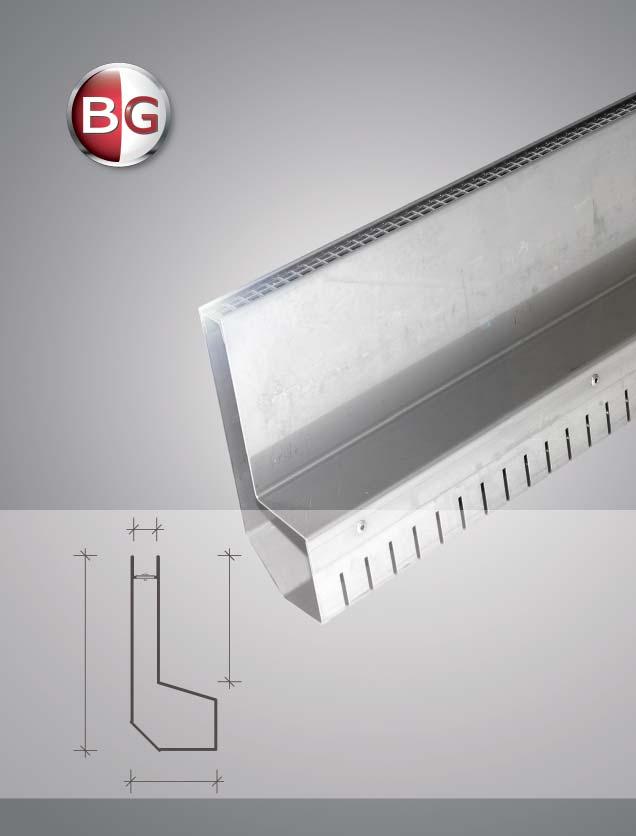

8 BG-FA Fasádne - štrbinové žľaby technické údaje pre SW 18 Fasádne-štrbinové žľaby sa hodia na odvodnenie omietaných a sklených fasád, ako aj vstupných dverí. Vyhnete sa stojatej vode pri stenách a tým aj možným stavebným poškodeniam budovy. Prenikaniu drobných nečistôt (napr. kamienkov) do budovy zabránite použitím mriežkového roštu, ktorý zaistí súvislosť žľabovej línie. Pri čistení žľabov sa dá rošt jednoducho vybrať. Tento žľab ponúka tvorivú možnosť prispôsobiť sa celkovému dojmu budovy. 18 Systém Dĺžka žľabu Šírka štrbiny Hrúbka materiálu Stavebná výška BG-FA Fasádne - štrbinové žľaby 500 / 1000 / 2000 mm 18 mm 1,00 mm 170 mm pozinkovaná oceľ / nerez V2A 110 BG-FA Štrbinové žľaby Vyhotovenie Výška na konci žľabu Hmotnosť / bm Pozink. oceľ Nerez V2A SW 18 Perforované 170 mm 2,1 kg SW 18 Uzavreté 170 mm 2,6 kg 170 BG-FA Štrbinová vložka so štvorcovou dierou 8x8 mm, pozinkovaná alebo nerezová 75 všetky miery sú v mm Rošt SW 18 Štrbinová vložka so štvorcovou dierou Rozmery v mm 1000/18 pozink./nerez V2A Štrbina /MWšírka štrbiny v mm Hmotnosť / ks Rez vtoku 8x8 0,5 kg 64 cm 2 /m BG-FA Fasádne - štrbinové žľaby Príklady použitia a príslušenstvo Príklady použitia >> najmä na fasádach, >> pri priamom pripojení na fasádu, >> všade tam, kde nesmie byť odvodnenie na prvý pohľad viditeľné (pomocou decentnej optickej stránky docielime neviditeľné odvodnenie). Príslušenstvo BG-FA Čelná stena, ľavá a pravá BG-FA Revízna šachta 300/275, s vodorovným alebo šikmým odtokom DN 100 BG-FA Vonkajší alebo vnútorný roh 150/150, 90, pozinkovaný alebo nerezový 8

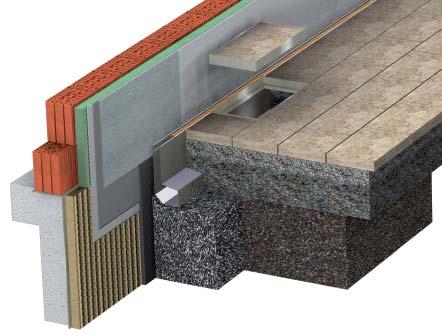

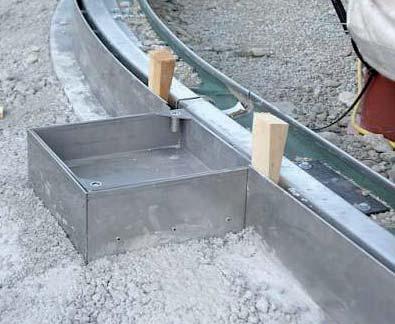

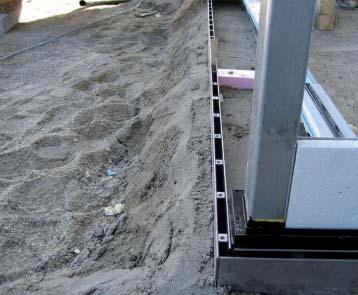

9 Zabudovanie BG-FA Fasádne-štrbinové žľaby BG-FA Fasádne-štrbinové žľaby s perforovaným telom odvádzajú napadanú vodu z fasády do absorbčnej vrstvy v podloží na vsiaknutie alebo odvádzajú vodu cez tesnenie k odtoku. BG-FA Fasádne-štrbinové žľaby s uzavretým telom žľabu sú vhodné na kontrolované odvádzanie vody z fasády a môžu byť napojené na povrchový odvodňovací systém. Izolácia proti vlhkosti Vonkajšia omietka Zateplenie Murivo Škára vyplnená tesniacim tmelom Štrbinová vložka so štvorcovou dierou Dlaždice Štrkové vyrovnanie Štrkové lôžko Nosná štrková vrstva Referencie Vonkajšie plochy/fasády Flexibilné a opticky nenápadné Fasádne-štrbinové žľaby sú vhodné hlavne na odvodnenie fasád. Obrovské plochy fasád pritom volajú po riešení odvodnenia. Na jednej strane musí byť dažďová voda kontrolovane odvádzaná, a na druhej strane má odvodňovací žľab zostať decentne v pozadí a napriek tomu spĺňať svoju funkciu. Zabudovanie BG-FA Fasádneho-štrbinového žľabu pred dverami zabráni možným stavebným poškodeniam budovy, ktoré spôsobuje nahromadená vlhkosť. Pri tejto variante sa jedná o decentné a opticky nebadané odvodnenie. 9

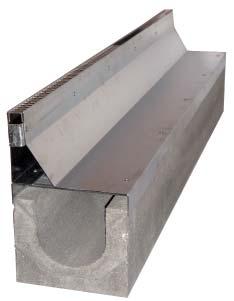

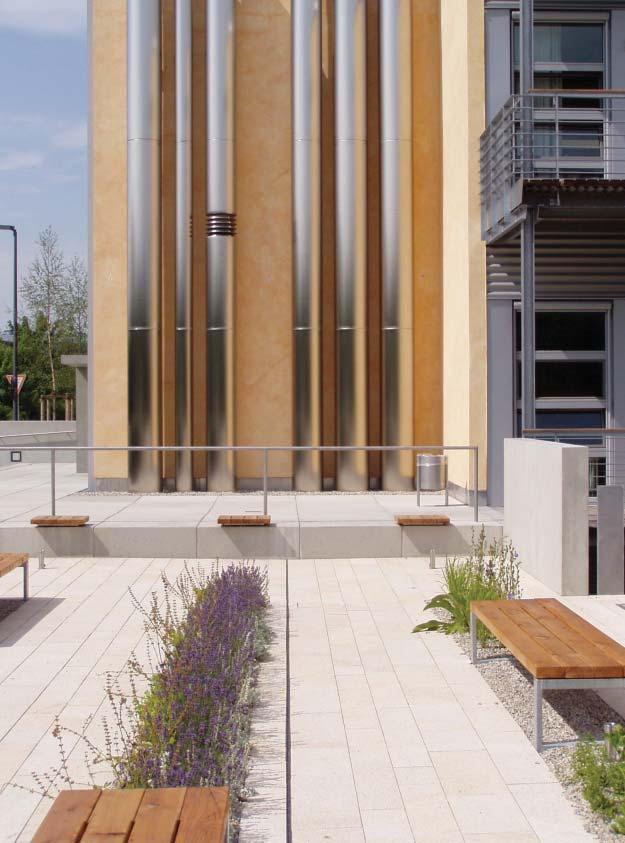

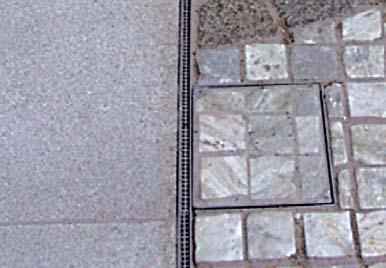

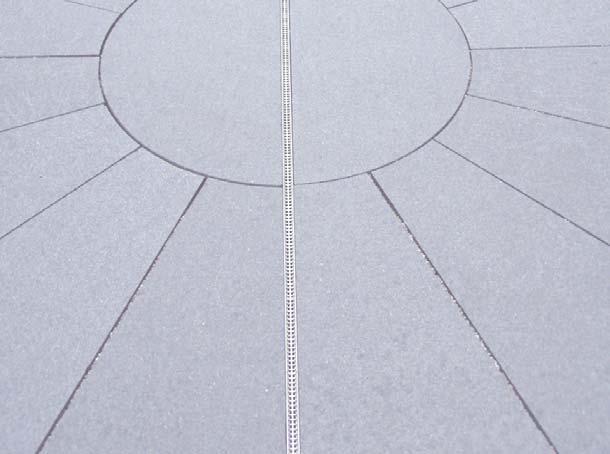

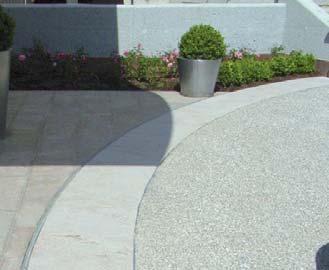

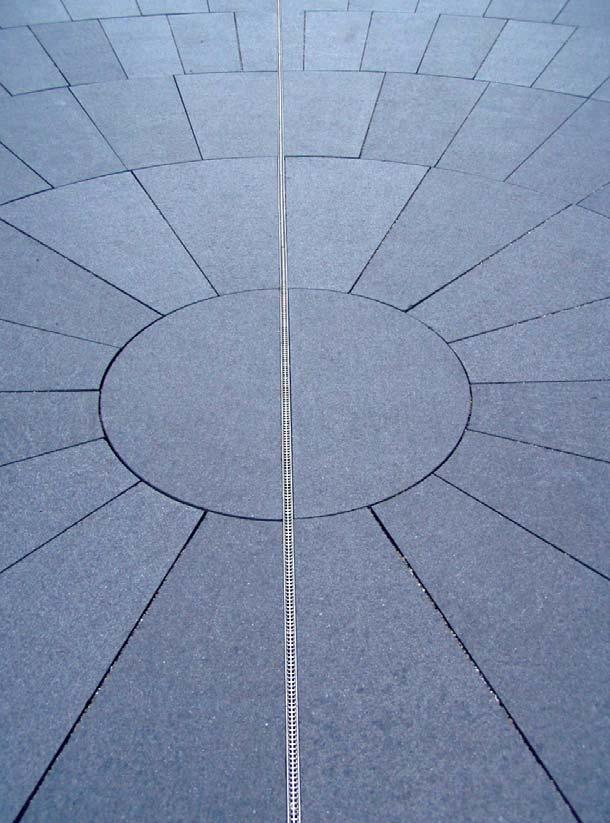

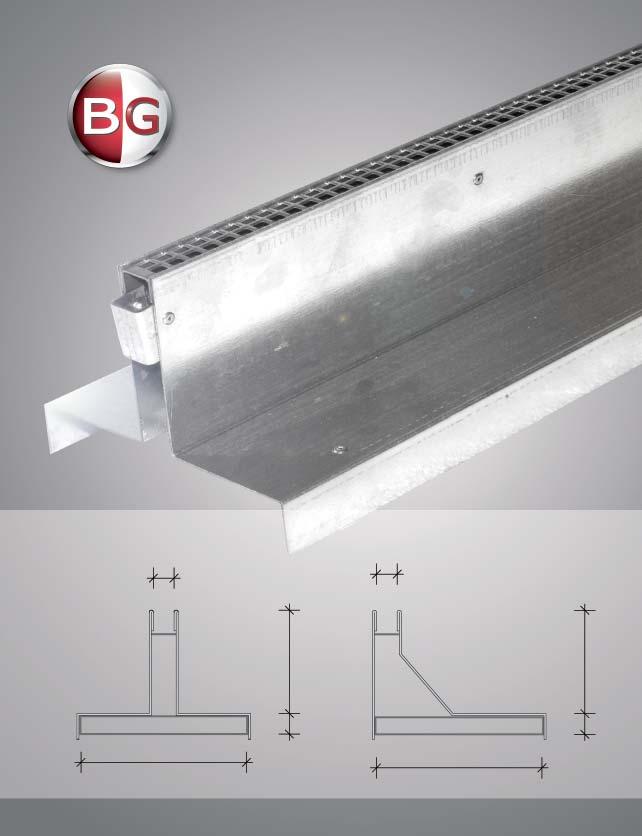

10 BG-SA Štrbinové rošty technické údaje pre SW 18 BG- SA Štrbinové rošty sa hodia obzvlášť pre architektonicky náročné plochy, pri ktorých hrajú dôležitú úlohu odvodnenie aj optická stránka. Úzka štrbina (18 mm) je vhodná najmä na oddelenie rôznych plôch a po správnom zabudovaní znesie záťaž až 400 kn. Štrbinový rošt možno umiestniť na BGU Univerzálny alebo BGF Plytký žľab. Asymetrický štrbinový rošt umožňuje jednostranné pripojenie na vychádzacie stavebné prvky (schody, obrubník, múrik ). S Revíznou šachtou je čistenie žľabov oveľa jednoduchšie. Systém Dĺžka prvku Šírka štrbiny Hrúbka materiálu Stavebná výška BG-SA Štrbinové rošty 1000 mm 18 mm NW 100 1,00 mm / NW 150 1,50 mm 140 mm pozink. oceľ / nerez V2A BG-SA Štrbinové rošty NW100, NW150, SW18 NW100, NW150, SW18 NW100, NW150, SW18 NW100, NW150, SW18 Vyhotovenie Symetrický, Tr. C Symetrický, Tr. C Symetrický, Tr. D Symetrický, Tr. D Výška roštu Hmotnosť / bm Pozink. oceľ Nerez V2A 140 mm 4,0/6,0 kg 140 mm 4,0/6,0 kg 140 mm 4,4/7,7 kg 140 mm 4,4/7,7 kg 160/210 Všetky miery sú v mm 160/210 BG-FA Štrbinová vložka so štvorcovou dierou 8x8 mm, pozinkovaná alebo nerezová rozmer v mm Rez vtoku 1000/18 64 cm 2 /m BG-SA Štrbinové rošty Príklady použitia a príslušenstvo Príklady použitia >> Ako možnosť optického oddelenia dvoch rôznych plôch >> Pri voľných plochách, pri ktorých je žľab vložený do štrbinového reliéfu povrchovej vrstvy (zámková dlažba, dlaždice, prírodné kamene) >> Pri všetkých otvorených plochách, ktoré musia byť prejazdné (záťaž do triedy D 400 kn). Príslušenstvo BG-SA Revízna šachta symetrická alebo asymetrická Tr. C/D 400 kn pozinkovaná alebo nerezová. BG-SA Revízna šachta NW 100, NV 150 NW 100, NV 150 Vyhotovenie Symetrický, Tr. C/D Symetrický, Tr. C/D Výška roštu 140 mm 140 mm Hmotnosť / ks 4,9/6,0 kg 4,9/6,0 kg Pozink. oceľ Revízne šachty: Obe revízne šachty (pre Fasádne-štrbinové žľaby alebo Štrbinové rošty) sú určené na čistiace a revízne účely pri uzavretých systémoch, ktoré sa napájajú na kanalizáciu alebo na vsakovanie zrážkovej vody z iného miesta. Revízna šachta je pripojená na žľabovú líniu, takže optická stránka línie žľabov nie je narušená. Ako vrchný kryt môžu byť použité rôzne povrchové vrstvy. Nerez V2A 10

11 Pokyny uloženia a zabudovania BG žľabov sú všeobecne známe návrhy. Treba však zohľadniť miestne podmienky ako aj všeobecne známe odborné technické pravidlá. Zabudovanie Štrbinových roštov BG-SA Štrbinové rošty 1. Pokládka BG Odvodňovacích žľabov sa vykonáva na zavlhlom základe. Treba zohľadniť aj spád žľabov a výkopu. (Detaily pozrite v tabuľke príklady zabudovania a rezy.) 2. Styčné hrany žľabov môžu byť vyplnené alebo zlepené vhodnou tesniacou hmotou. 3. Pred zhotovením vrchných vrstiev treba na žľab nasadiť Štrbinový rošt. Následne podľa spôsobu použitia sa položia vrchné vrstvy (viď detaily príkladov uloženia). 4. Z dôvodu možného vzniku horizontálnych síl (napr. pri betónových povrchoch) sa odporúča vytvoriť vo vzdialenosti max. 50 cm od žľabu dilatačnú škáru. Dlaždice alebo zámková dlažba Štrkové lôžko Maltové lôžko Betónový základ Nosná štrková vrstva Špárovacia zálievka 0,5 m Priestorová škára Z Y X X Betónová platňa Nosná štrková vrstva 5. Všetky susediace povrchové vrstvy musia prebiehať vždy trvalo o cca 3-5 mm vyššie ako vrchná hrana Štrbinového roštu. 6. V podmienkach, kde sú zosilnené chemické vplyvy ( napr. rozpúšťadlá, kyseliny, lúhy, soli atď.) odporúčame zabudovať štrbinové rošty z nehrdzavejúcej ocele nerezu. Žľaby treba pravidelne čistiť. 7. Pre revízne šachty spojené s vpusťami platia tie isté pravidlá. Dlaždice alebo zámková dlažba Štrkové lôžko Nosná štrková vrstva Špárovacia zálievka Vrchná vrstva Obaľovaný štrk Nosná vrstva obaľovaného štrku 8. Všeobecné pravidlá výroby a spracovania uvádza norma EN Betónový základ Z Nosná štrková vrstva X Trieda zaťaženia A 15 kn B 125 kn C 250 kn D 400 kn 35 45/ / /302 Betónový základ podľa normy B4710-1* C 16/20 C 20/25 C 20/25 C 25/30 X Ž 8 cm Ž 10 cm Ž 15 cm Ž 15 cm Y Výška žľabu najmenej 10 cm Z Ž 8 cm Ž 10 cm Ž 15 cm Ž 20 cm Oceľový strmienok Nie je potrebný * Základná požiadavka je kvalitný základ, ktorý treba prispôsobiť miestnym požiadavkám 160 BGF Plytký žľab NW 100, Štrbinový rošt asymetrický 160/210 BGU Univerzálny žľab NW 100, NW 150 Štrbinový rošt symetrický BG-SA Štrbinové rošty sa používajú špeciálne na Univerzálne BGU a Plytké BGF betónové žľaby. Tieto systémy môžu byť spolu ľubovolne spojené. Oba rezy vľavo zobrazujú jednu z možností zabudovania. 11

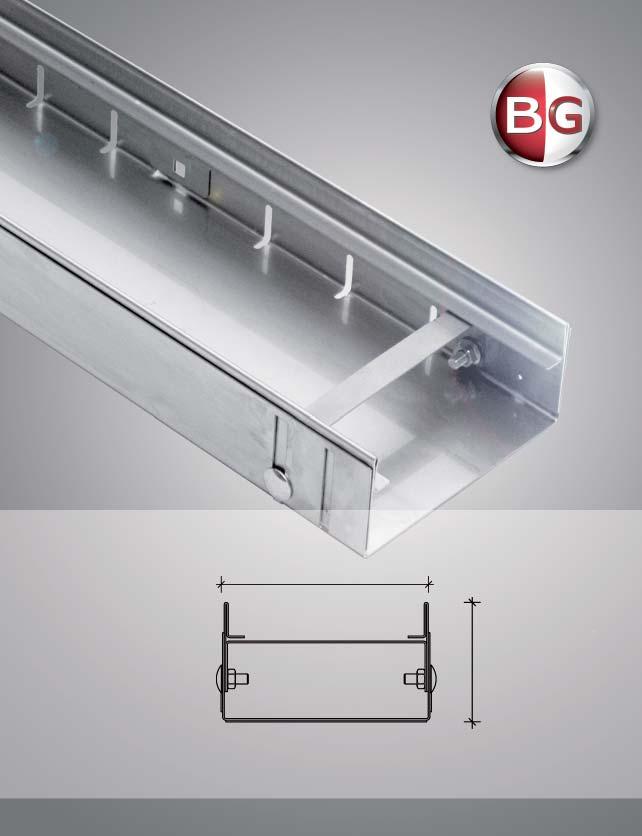

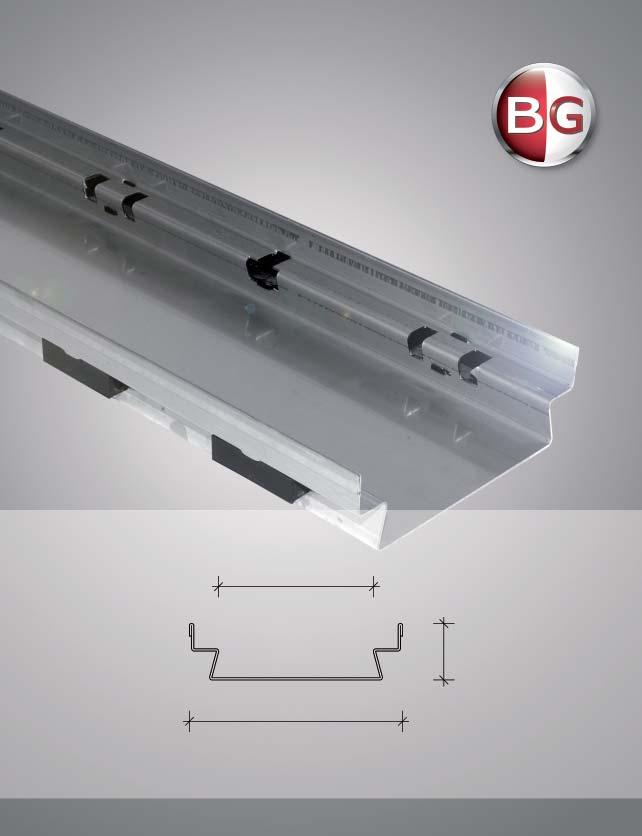

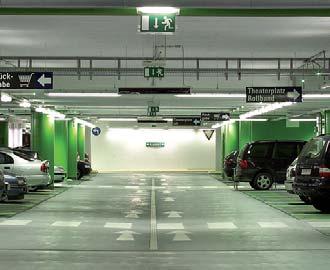

12 BG-PA Garážové žľaby technické údaje pre NW 100, 150, 200 Garážové žľaby - priskrutkovateľné BG-PA Garážové žľaby sa hodia obzvlášť na odvodnenie nadzemných, podzemných garáží a parkovacích domov. Nízka stavebná výška umožňuje priame zabudovanie do konštrukcie podlahy. Priskrutkovanie špeciálnym strmienkom: Aretácia roštu sa robí pomocou skrutky a špeciálneho strmienka. 100 / 150 / 200 Systém Dĺžka žľabu Šírky žľabov Hrúbka materiálu Stavebná výška BG-PA Garážové žľaby 500 / 1000 / 2000 mm 156 / 206 / 256 mm pozinkovaný 1,50 mm / nerezový V2A 1,25 mm 55 mm pozink. oceľ / nerez V2A 55 BG-PA Vyhotovenie Garážové žľaby 100 Bez rýchlouzáveru 150 Bez rýchlouzáveru 200 Bez rýchlouzáveru Výška na konci žľabu Hmotnosť / bm Pozink. oceľ Nerezový V2A Všetky miery sú v mm 156 / 206 / mm 4,1 kg 55 mm 4,8 kg 55 mm 5,0 kg 12 Rošty Rošty NW 100 Miery v mm Trieda podľa EN-normy Mriežkový rošt MW 30/10, 31/15 a 30/30 pozinkovaný alebo nerezový V2A Tr. B 125 kn - Tr. D/E 600 kn Liatinový rošt Tr. B/C 250 kn - Tr. D/E 600 kn Štrbina /MW Hmotnosť šírka štrbiny v mm / ks Rez vtoku Rošty priskrutkovateľné Mriežkový rošt/ 1000/147/25 B 125 kn 30/30 3,0 kg 1330 cm 2 /m pozinkovaný 500/147/25 B 125 kn 30/30 1,5 kg 1330 cm 2 /m Mriežkový rošt/ 1000/147/25 B 125 kn 30/30 3,0 kg 1330 cm 2 /m nerezový V2A 500/147/25 B 125 kn 30/30 1,5 kg 1330 cm 2 /m Liatinový 500/147/25 D 400 kn 14/100 4,2 kg 585 cm 2 /m Rošty vrátane rýchlouzáveru Mriežkový rošt/ 1000/147/25 B 125 kn 30/30 2,9 kg 1330 cm 2 /m pozinkovaný 500/147/25 B 125 kn 30/30 1,5 kg 1330 cm 2 /m 1000/147/25 C 250 kn 30/10 4,0 kg 1235 cm 2 /m 500/147/25 C 250 kn 30/10 2,1 kg 1235 cm 2 /m 1000/147/25 D/E 600 kn 30/30 6,8 kg 1255 cm 2 /m 500/147/25 D/E 600 kn 30/30 3,5 kg 1255 cm 2 /m Mriežkový/ 1000/147/25 C 250 kn 31/15 3,6 kg 1235 cm 2 /m nerezový V2A 500/147/25 C 250 kn 31/15 2,2 kg 1235 cm 2 /m Dierový rošt/ 1000/147/25 C 250 kn ø 8 mm 5,0 kg 235 cm 2 /m nerezový V2A 500/147/25 C 250 kn ø 8 mm 2,7 kg 235 cm 2 /m Liatinový 500/147/25 B/C 250 kn 16/120 4,3 kg 585 cm 2 /m 500/147/25 B/C 250 kn 6/120 4,7 kg 220 cm 2 /m 500/147/25 D 400 kn 16/120 4,5 kg 585 cm 2 /m Liatinový rošt s pozdĺžnymi rebrami 500/147/25 E 600 kn 27/13 4,5 kg 520 cm 2 /m Rošty NW 150 Miery v mm Trieda podľa EN-normy Štrbina /MW Hmotnosť šírka štrbiny v mm / ks Rez vtoku Rošty priskrutkovateľné Mriežkový/ 1000/197/25 B 125 kn 30/30 4,2 kg 1780 cm 2 /m pozinkovaný 500/197/25 B 125 kn 30/30 2,1 kg 1780 cm 2 /m Mriežkový/ 1000/197/25 B 125 kn 30/30 4,2 kg 1780 cm 2 /m nerezový V2A 500/197/25 B 125 kn 30/30 2,1 kg 1780 cm 2 /m Liatinový 500/197/25 D 400 kn 14/45 6,9 kg 670 cm 2 /m Rošty s rýchlouzáverom Mriežkový/ 1000/197/25 B 125 kn 30/30 4,6 kg 1780 cm 2 /m pozinkovaný 500/197/25 B 125 kn 30/30 2,5 kg 1780 cm 2 /m 1000/197/25 C 250 kn 30/10 7,8 kg 1510 cm 2 /m 500/197/25 C 250 kn 30/10 4,1 kg 1510 cm 2 /m 1000/197/25 D/E 600 kn 30/30 10,9 kg 1570 cm 2 /m 500/197/25 D/E 600 kn 30/30 5,6 kg 1570 cm 2 /m Mriežkový/ 1000/197/25 C 250 kn 30/10 8,0 kg 1510 cm 2 /m nerezový V2A 500/197/25 C 250 kn 30/10 4,4 kg 1510 cm 2 /m Liatinový 500/197/25 B/C 250 kn 12/50 6,6 kg 670 cm 2 /m 500/197/25 D 400 kn 16/170 7,0 kg 840 cm 2 /m Liatinový rošt s pozdĺžnymi rebrami 500/197/25 E 600 kn 27/13 7,6 kg 720 cm 2 /m Rošty NW 200 Miery v mm Trieda podľa EN-normy Štrbina /MW Hmotnosť šírka štrbiny v mm / ks Rez vtoku Rošty s rýchlouzáverom Mriežkový/ 1000/247/25 B 125 kn 30/30 9,8 kg 1985 cm 2 /m pozinkovaný 500/247/25 B 125 kn 30/30 4,9 kg 1985 cm 2 /m Mriežkový/ 1000/247/25 B 125 kn 30/30 9,8 kg 1985 cm 2 /m nerezový V2A 500/247/25 B 125 kn 30/30 4,9 kg 1985 cm 2 /m Liatinový 500/247/25 D 400 kn 14/62 8,1 kg 670 cm 2 /m Rošty s rýchlouzáverom Mriežkový/ 1000/247/25 C/D 400 kn 30/30 14,7 kg 1985 cm 2 /m pozinkovaný 500/247/25 C/D 400 kn 30/30 7,7 kg 1985 cm 2 /m Mriežkový/ 1000/247/25 C 250 kn 30/10 10,1 kg 1890 cm 2 /m nerezový V2A 500/247/25 C 250 kn 30/10 5,6 kg 1890 cm 2 /m Liatinový 500/247/25 D 400 kn 16/220 8,0 kg 1075 cm 2 /m Liatinový rošt s pozdĺžnymi rebrami 500/247/25 E 600 kn 27/13 9,3 kg 960 cm 2 /m

13 BG-PA Garážové žľaby SV technické údaje pre NW 100, 150, 200 Garážové žľaby s rýchlouzáverom BG-PA garážové žľaby sa hodia obzvlášť na odvodnenie nadzemných, podzemných garáží a parkovacích domov. Pre nízku stavebnú výšku môžete tieto žľaby zabudovať rovno do konštrukcie podlahy. Aretácia s SV Systémom: Rošt a žľab sú navzájom spojené zdokonaleným spájacím systémom. Stačí jeden klik a rošt je upevnený. Na uvoľnenie roštu stačí opäť iba mocné trhnutie. Štyri čapy na spodnej strane roštu zaisťujú celý systém proti pozdĺžnemu posunutiu. Ak očakávame extrémne zaťaženie, môžeme mriežkové alebo liatinové rošty dodatočne zaistiť bezpečnostnými skrutkami a maticami. Systém Dĺžka žľabu Šírky žľabov Hrúbka materiálu Stavebná výška BG-PA Garážové žľaby SV 500 / 1000 / 2000 mm 156 / 206 / 256 mm pozinkovaný 2,00 mm / nerezový V2A 1,50 mm 55 mm pozink. oceľ / nerez V2A 100 / 150 / 200 BG-PA Garážové žľaby Vyhotovenie Výška na konci žľabu Hmotnosť / bm Pozink. oceľ Nerez V2A 100 S rýchlouzáverom 55 mm 3,5 kg 150 S rýchlouzáverom 55 mm 4,1 kg 200 S rýchlouzáverom 55 mm 4,7 kg 156 / 206 / všetky miery sú v mm BG-PA Garážové žľaby s alebo bez SV rýchlouzáveru Príklady použitia a príslušenstvo Príklady použitia >> Podzemné aj nadzemné garáže >> Viacpodlažné garáže a parkovacie domy >> Skladové a výrobné haly >> Vo všetkých podlahových konštrukciách, pri ktorých sa dajú použiť len žľaby s nízkou stavebnou výškou. Príslušenstvo BG-PA Čelné steny pozinkované alebo nerezové. Vyhotovenie s alebo bez SV rýchlouzáveru. BG-PA Spájací oblúk na priskrutkovanie roštov bez SV rýchlouzáveru. BG-PA L alebo T-kusy, L = 500/698, nerez, Vyhotovenie s alebo bez SV rýchlouzáveru. BG-PA Prechodka s alebo bez kotvy na výškové nastavenie. BG-PA Odtokový kus DN 100, L = 1000 mm, pozinkovaný alebo nerezový. Vyhotovenie s alebo bez SV rýchlouzáveru. 13

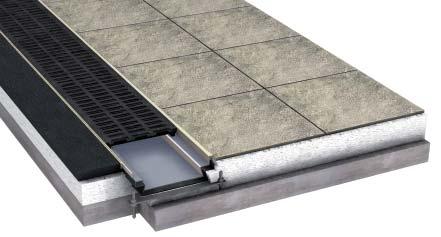

14 Zabudovanie Zabudovanie BG-PA Garážových žľabov Dlaždicový alebo kameninový povrch. Výškové nastavenie, závitová tyč M8 (na stavebnej strane) Svetlá šírka + 48 mm Špára na tesnenie Prekrytie vložiť počas montáže pred zabetónovaním. Svetlá šírka + 70 mm Prechodka s kotvou. Vrstva epoxidovej podlahy Tanierová dlhá matica M8 Stropné debnenie 1. Pokyny uloženia a zabudovania BG žľabov sú všeobecne známe návrhy. Treba však zohľadniť miestne podmienky ako aj všeobecne známe odborné technické pravidlá. 2. Zabudovanie podľa nasledujúceho príkladu: 2.1. V podlahe musí byť rezerva na ukotvenie žľabu podľa príkladu zabudovania 2.2. Pri použití spojovacích prechodiek s kotvou musia byť vopred rozmerané a navŕtané otvory podľa príkladu zabudovania 2.3. Spojovacie prechodky musia byť od seba max mm a pri každom spoji žľabov. Prechodky musia byť riadne pripevnené Pri použití spojovacej prechodky bez kotvy musí byť prevedená montáž so stavebným tmelom podľa príkladu zabudovania 2.5. Línia žľabov je presne výškovo i smerovo nastavená pomocou spojovacích prechodiek Aby bola línia tesne spojená, odporúčame spoje zvariť alebo použiť BG -Tesniaci tmel predtým, než urobíme zálievku žľabu. Pri použití BG-PA - Garážových SV žľabov s rýchlouzáverom musí byť spodný poter urobený tesne Použitie BG-Tesniaceho tmelu: 1. časti žľabov v oblasti spojov jemne prebrúsiť. 2. tieto časti odmastiť a očistiť 3. urobiť prednáter 4. zalepiť a utesniť - pri osádzaní žľabu musí byť každý žľab zlepený so spojovacou prechodkou a každý spoj je až potom utesnený zálievkovou hmotou. Svetlá šírka + najmenej 120 mm > 30 Svetlá šírka + 48 mm Špára na tesnenie Vrstva epoxidovej podlahy Prekrytie vložiť počas montáže pred zabetónovaním. Epoxidová zálievka Prechodka Tenká vrstva malty alebo kléberu > 70 Dvojzložková epoxidpolyuretánová vrstva > 70 Výškové nastavenie, závitová tyč M8 / na strane / > 30 Svetlá šírka + najmenej 120 mm Svetlá šírka + 48 mm Prekrytie vložiť počas montáže pred zabetónovaním. > 15 Svetlá šírka + 70 mm Špára na tesnenie Vrstva epoxidovej podlahy Prechodka s kotvou Prekrytie žľabu počas zabudovania: Počas osádzania žľabu musí byť v žľabe namiesto roštu vložená vhodná šalovacia doska ako výstuž a ochrana pred znečistením. Táto môže byť odstránená až po vytvrdnutí zálievkovej hmoty. Potom odporúčame žľab vyčistiť Zavedenie zálievkovej hmoty: Je nevyhnutné dávať pozor na to, aby zálievková hmota vyplnila celú vonkajšiu plochu žľabu. Žľab musí byť 100% zaliaty, bez vzduchových bublín medzi žľabom a okolitým poterom. Len vtedy sa dá zaručiť trieda záťaže. Inak sa môže žľab deformovať. 3. Medzi BG-PA Garážovým žľabom a napojením okolitej vozovky odporúčame urobiť škáru, ktorú musíme vyplniť trvalo elastickým tmelom. 4. Povrch všetkých okolitých hraničných plôch musí byť trvale o cca 3 mm vyšší ako je povrch roštu. 5. Rošty musia byť presne prispôsobené dĺžke žľabovej Iínie. Len po ich riadnom uchytení sa dá vyhnúť pozdĺžnemu posuvu roštov. 6. Priskrutkovanie roštov sa smie robiť iba momentovým kľúčom nastaveným max. na 8 Nm. Pri pretiahnutí skrutky sa môže záchytné lôžko matice deformovať. Spojovací materiál nesmie silovo spojiť (zlisovať) rošt so žľabom. 7. Utiahnutie skrutiek treba pravidelne kontrolovať, aby rošt nebol voľný. 8. Všeobecne: 8.1. V podmienkach, kde sú zosilnené chemické vplyvy (napr. rozpúšťadlá, kyseliny, lúhy, soli atd...) odporúčame zabudovať BG-PA Garážové žľaby z nehrdzavejúcej ocele - nerezu Čistenie a údržba: odporúčame žľaby, podľa potreby vyčistiť, aby sa odstránili zvyšky chemických látok (kyselín, lúhov, rozpúšťadiel, soli atď...) 8.3. Skúšky sa opierajú o normu STN EN POZOR: Príjazdové, brzdiace a točiace sily treba vziať do úvahy a dodržiavať pokyny pri zabudovaní. Technické zmeny vyhradené.

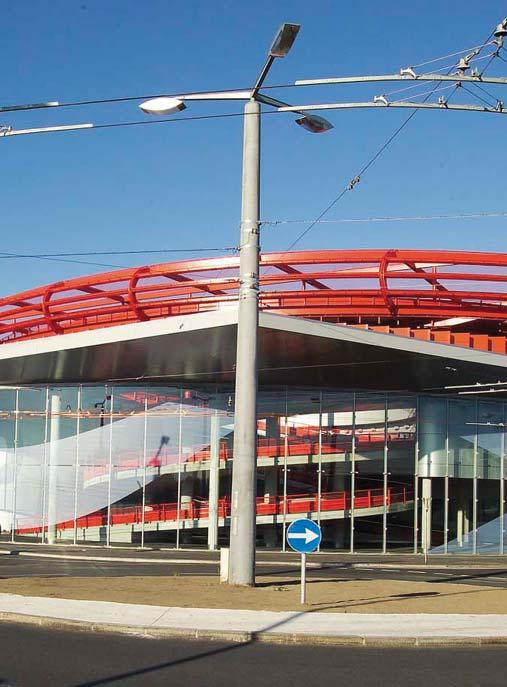

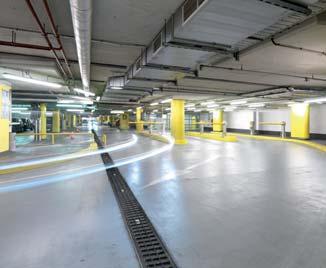

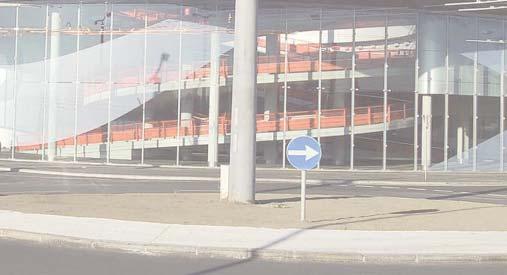

15 Referencie Letisko Salzburg Jednu z hlavných úloh na Salzburskom letisku hrá bezpečnosť. Aby osobné autá pasažierov mohli bezpečne parkovať na chránenom mieste, bol postavený sedemposchodový parkovací dom. Na odvodnenie boli použité BG-PA Garážové žľaby so systémom rýchlouzáveru. Žľab vrátane roštu znesie záťaž až do 600 kn a dokáže odolať aj zvýšenému dopravnému ruchu v garáži. Veľkou výhodou je Systém rýchlouzáveru. Pri údržbových prácach sa tak dá rošt ľahko vybrať, žľab vyčistiť a rošt opäť položiť. Referencie Vienna Twin Towers Vienna Twin Tower je so svojimi 138 a 126 metrov vysokými presklenými vežami naozajstnou senzáciou. Je to príklad modernej architektúry mrakodrapov v Business parku vo Viedni. V piatich podzemných podlažiach sa nachádzajú garáže s kapacitou 1050 vozidiel ako aj vlastný nákladný dvor pre nákladné autá. BG-PA Garážové žľaby od firmy Hydro BG sa vyznačujú nízkou stavebnou výškou iba 55 mm a zároveň vysokou triedou zaťaženia, takže sú optimálnym riešením pre túto oblasť použitia. Svojím zjavom spája Vienna Twin Tower estetiku, technológiu a inováciu hlavné pojmy spoločnosti Hydro BG. 15

16 Hydro BG s.r.o. odvodňovacie žľaby Naše Know-How a servis je tu pre vás Hydro BG s.r.o. vyvíja, vyrába a predáva odvodňovacie žľaby ako komplet. Náš obsiahly program odvodňovacích žľabov z vysokopevnostného betónu alebo ocele, určený pre odvodnenie domov, striech, pozemných plôch, sa vyrába na Slovensku. Naše výrobky predáva široká sieť obchodníkov. Náš najvyšší cieľ je byť pre Vás spoľahlivý partner s najvyššou kvalitou výrobkov a absolútnou presnosťou dodacej lehoty. Okrem štandardných riešení Vám vieme ponúknuť aj špecifické individuálne riešenia. Staviame pritom na mnohoročných skúsenostiach a know-how našej materskej firmy v Rakúsku. Hydro BG s.r.o. - skúsenosti, spoľahlivosť, inovácia Naši partneri stavebný priemysel, stavebniny, živnostníci, projektanti, architekti, ako aj súkromné osoby a verejné inštitúcie veľmi oceňujú našu kvalitu a spoľahlivosť. Náš zákaznícky servis je kompletný. Naši obchodní zástupcovia Vám radi poradia aj priamo na stavbe. Či sa jedná o odvodnenie peších zón, garáží alebo vjazdov do dvorov, o oblasti so zvýšeným dopravným ruchom, alebo o ovádzanie dažďovej vody z letiskových plôch Hydro BG Vám ponúka najrôznejšie žľabové systémy z prvej ruky optimálne navrhnuté pre každú situáciu. Hydro BG s.r.o. nájde pre každú úlohu to správne riešenie Hydro BG Hydro BG s.r.o., Kuchyňa 586, SK Kuchyňa Tel.: +421 (034) , Fax: +421 (034) , office@bg-company.sk, Vydanie 02
