1 LUNA LUNA 121 top2 RC LUNA 122 top2 RC Ext L N C L N CZ , , Data + Ext1 Ext2 Data + Návod na montáž a obsluhu Digitální soumrakový spínač MENU OK 1 LUNA 121 top2 RC MENU OK 1 2 LUNA 122 top2 RC PL H CZ RUS TR GR 0,5mm - 2,5mm W 16A-10AX 250V~ 8mm V~ 50-60Hz R10a -30T C1/C W 16A-10AX 250V~ C ,5mm - 2,5mm 2 8mm V~ 50-60Hz R10a 30T LUNA 121 top2 RC LUNA 122 top2 RC Správné připojení je nezbytné k bezvadné funkci zapojení průchodu nulou (viz schéma zapojení)!

2 Obsah Základní bezpečnostní pokyny 3 Displej a tlačítka/princip ovládání 4 Přehled ovládání pomocí nabídek 5 Připojení/montáž 6 Připojení/montáž světelného čidla 7 První uvedení do provozu 8 Bod nabídky SVĚTLO Nastavení hodnot v luxech 9 Nastavení doby zpoždění 10 Bod nabídky PROGRAM Programování času sepnutí ve standardním programu 11 Programování času sepnutí ve zvláštním programu 1 12 Bod nabídky ČAS/DATUM Nastavení velikonočního pravidla 14 Bod nabídky RUČNĚ Ruční a trvalé sepnutí 14 Bod nabídky VOLBY Přiřazení světelných čidel 15 Externí vstup (např. nastavení schodišťového světla) 16 Vložení kódu PIN 17 Paměťová karta OBELISK top2 17 Technické údaje/adresa servisního střediska/hotline 18 2

3 Základní bezpečnostní pokyny UPOZORNĚNÍ Ohrožení života v důsledku úrazu elektrickým proudem nebo požáru! Montáž si nechejte provést výhradně odborným pracovníkem pro elektrická zařízení! CZ Přístroj odpovídá normě EN a je určen pro montáž na montážní lištu DIN (podle EN 50022), použití v normálním prostředí Do zdířky DATA je možno připojit jen anténu top2 RC-DCF ( ) nebo světelná čidla (viz str. 7). Rezerva chodu (10 let) se snižuje se zasunutou paměťovou kartou (při provozu na baterie). Použití k určenému účelu Digitálního soumrakového spínače se užívá pro pouliční osvětlení, vnější schodiště, výklady, vchody atd. Použití jen v uzavřených, suchých místnostech (přístroj); světelné čidlo se montuje venku Likvidace Zlikvidujte přístroj podle předpisů o ochraně životního prostředí 3

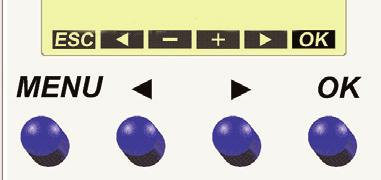

4 Displej a tlačítka Princip ovládání Naprogramované časy sepnutí Zobrazení data Zobrazení antény DCF Zobrazení východu/západu slunce 1. Přečtení textového řádku Blikající text/symbol představuje otázku Stav kanálu C1, C2 ON = zapnuto OFF = vypnuto Zobrazení aktivních tlačítek s s příslušnou funkcí Zobrazení času Dny v týdnu od Učinit rozhodnutí NABÍDKA Aktivace displeje otevření nabídky přerušení nabídky ESC (opuštění nabídky) Zobrazí se možnosti volby OK Výběr uložit Výběr potvrdit ANO Potvrzení OK stisknout NE Změna/ přechod stisknout 4

5 Přehled ovládání pomocí nabídek NABÍDKA CZ C1 OFF C2 OFF 9:40 46 SVĚTLO PROGRAM CAS/DATUM RUČNĚ VOLBY KANÁL C1 * KANÁL C1 * ČAS KANÁL C1 * ČIDLA HODNOTY V LUXECH STANDARD DATUM TRVALE ZAP PROVOZNÍ HODI- NY DOBA ZPOŽDĚNÍ ZVLÁŠTNÍ 1 LC-ZC TRVALE VYP EXTERNÍ VSTUP ZVLÁŠTNÍ 2 DEN V TYDNU RUČNĚ ZAP OSVĚTLENÍ LCD FORMÁT DATA ČASOVAČ JAZYK PIN FORMÁT ČASU PRÁZDNINY TOVÁRNÍ NASTA- VENÍ VELIKONOČNÍ PRAVIDLO INFORMACE * jen u přístroje LUNA 122 top2 RC 5

6 Připojení/montáž UPOZORNĚNÍ Ohrožení života v důsledku úrazu elektrickým proudem! Montáž smí provádět výhradně odborný pracovník pro elektrická zařízení! Odpojte napětí! Sousední díly pod napětím zakryjte nebo zahraďte. Zajistěte proti opětovnému zapnutí! Zkontrolujte odpojení napětí! Uzemněte a zkratujte! Pružinová zasouvací svorka Vodič 45 Připojení vodičů Odizolujte vodič v délce 8 mm (max. 9). Zasuňte vodič v úhlu 45 do otevřené svorky (možnost připojení 2 vodičů na jednu pozici svorek). Pro otevření pružinové zasouvací svorky zatlačte šroubovák směrem dolů. Uvolňovač pružinové zasouvací svorky Zkušební snímač 6

7 Připojení/montáž světelného čidla Dbejte na délku připojovacího kabelu: max. 100 m (2 x 1,5 mm 2 ), max. 50 m (2 x 0,75 mm 2 ) Vodič světelného čidla nesmí být veden paralelně k silnoproudému vedení. Odpojte napětí! Dbejte na pólování. Světelné čidlo k osazení na konstrukci: 0,5 2,5 mm 2, odizolujte vodič v délce 10 mm (max. 11 mm). Světelné čidlo k zabudování: 0,25 1,5 mm 2, odizolujte vodič v délce 8 mm (max. 9 mm). Světelné čidlo k osazení na konstrukci CZ 8-9 mm max. 10 mm Ø 5-10 mm <9 mm Ø 20 mm ca. 63 mm Světelné čidlo k zabudování 7

8 První uvedení do provozu Nastavení jazyka, času, letního a zimního času FORMÁT DATA ROK CESKY ZACHOVAT PRO- GRAMY MĚSÍC Stiskněte libovolné tlačítko a sledujte zobrazení na displeji (viz obrázek). Po provedení všech nastavení se na displeji střídavě objevuje automatické zobrazení a NAMĚŘENÁ HODNOTA. DEN FORMÁT ČASU HODINA MINUTA LC-ZC EVROPA nebo LC-ZC GB/ IRL/P LC-ZC FIN/ GR/TR LC-ZC CDN ok C1 ON C2 OFF 9:40 46 Je-li zapojeno světelné čidlo, objeví se na displeji naměřená hodnota v luxech (jen při napájení ze sítě). LC-ZC USA LC-ZC IRAN LC-ZC VOLNÉ PRAVIDLO LC-ZC PEVNĚ DATUM BEZ LC-ZC 8

9 Nastavení hodnot v luxech Přístroj je přednastaven na práh sepnutí a vypnutí 15 lx. Stiskněte NABÍDKA (viz obrázek). SVĚTLO KANÁL C1 HODNOTY V LUXECH ok Večer zapnout světlo Ráno vypnout světlo LUX ZAP ok LUX VYP CZ DOBA ZPOŽDĚ- NÍ PONDĚLÍ PONDĚLÍ Běžné hodnoty intenzity světla PONDĚLÍ 15 lx PONDĚLÍ 15 lx KOPÍROVAT ULOŽIT Denní světlo (jasno) lx KOPÍROVAT K TOMU ÚTERÝ Kancelářské místnosti Chodby a schodiště Pouliční osvětlení 500 lx lx 15 lx K TOMU ÚTERÝ K TOMU STŘEDA K TOMU STŘEDA... Úplněk cca 0,3 lx... ULOŽIT ULOŽIT 9

10 Nastavení doby zpoždění Přednastaveno je zpoždění zap/vyp 1 min., aby se vyloučila nežádoucí sepnutí SVĚTLO vlivem blesku, automobilových reflektorů ap. KANÁL C1 Po dobu tohoto zpoždění bliká kanálový stav ON/OFF. HODNOTY V LUXECH DOBA ZPOŽ- DĚNÍ ok ZAP ZPOŽDĚNÍ Stiskněte NABÍDKA (viz obrázek). MINUTA VTEŘINA ok VYP ZPOŽDĚNÍ MINUTA VTEŘINA 10

11 Programování času sepnutí ve standardním programu PROGRAM ok KANÁL C1 STANDARD ok VOLNÝ 84 CZ (např. při nočním vypnutí o víkendu 23:00 5:00 hodin) Stiskněte NABÍDKA (viz obrázek). K dispozici máte 84 volných paměťových míst. ZVLÁŠTNÍ 1 ZVLÁŠTNÍ 2... Doby sepnutí překopírovat na další dny v týdnu. Den v týdnu se vztahuje vždy na okamžik spuštění. ULOŽIT PŘIDAT NOVÝ VYPNUTÍ VE DNE HODINA MINUTA KOPÍROVAT PONDĚLÍ nebo TRVÁNÍ DO ULOŽIT ZAPNUTÍ VE DNE Okamžik spuštěni Doba sepnutí pro jeden den 11

12 Programování času sepnutí ve zvláštním programu 1 Zvláštní programy 1 a 2 jsou jednoduché roční programy s vyšší prioritou než standardní program. Ve zvláštním programu mohou být zadány následující údaje: LUX ZAP/LUX VYP jedna doba nočního vypnutí/denního zapnutí s délkou trvání, bez udání dne v týdnu libovolný počet datumů (Zvláštní program v době prázdnin od po-ne, např s jiným nočním vypnutím a jinými hodnotami v luxech) Stiskněte NABÍDKA (viz obrázek na další straně 13). 12

13 PROGRAM ok KANÁL C1 CZ STANDARD ZVLÁŠTNÍ 1 ZVLÁŠTNÍ 2 ok LUX ZAP LUX VYP VOLNÝ 84 NOC-VYPNUTÍ TRVÁNÍ DO DEN-ZAPNUTÍ TRVÁNÍ DO NOVÉ DATUM ZJISTIT ZMĚNIT ok PEVNÉ DATUM DNY PŘED/PO VELIKONOCÍCH ok KAŽDÝ ROK START MĚSÍC START DEN START ROK ROK VYMAZAT START HODINA... 13

14 Nastavení velikonočního pravidla VELIKONOČNÍ PRAVIDLO je možno nastavit pomocí nabídky v položce ČAS/DATUM. Svátky, které jsou v Německu závislé na Velikonocích Ruční a trvalé sepnutí Ruční a trvalé spínání lze nastavit pomocí nabídky v položce RUČNĚ nebo (v automatickém zobrazení) kombinací tlačítek (viz obrázek). ok Svátek počet dnů před/po Velikonoční neděli Kanál C1 Kanál C2 Masopustní pondělí 48 Velký pátek 2 Velikonoční pondělí +1 Nanebevzetí +39 Svatodušní pondělí +50 Boží tělo +60 Aktivace ručního spínání Krátce stiskněte současně obě tlačítka. Aktivace trvalého spínání Stiskněte současně obě tlačítka na dobu 2 vteřin. Zrušení ručního a trvalého sepnutí Stiskněte současně obě tlačítka. 14

15 Přiřazení světelných čidel SVĚTELNÁ ČIDLA se přiřazují pomocí nabídky v položce VOLBY. Stiskněte NABÍDKA (viz obrázek). Možnosti připojení: 1 LUNA + max. 4 světelná čidla 1 LUNA + max. 3 světelná čidla + 1 anténa DCF max. 10 LUNA max. 16 přístrojů (LUNA + světelná čidla) Přednastavení: Všechna připojená světelná čidla jsou aktivní pro všechny kanály. Rozhodující je vždy to čidlo, které vysílá nejnižší hodnotu v luxech. VOLBY ČIDLA PROVOZNÍ HODI- NY EXTERNÍ VSTUP OSVĚTLENÍ LCD JAZYK PIN ok TOVÁRNÍ NASTA- VENÍ INFORMACE KANÁL C1 ZJIŠTĚNO 1 ČIDLO 1 AKTIVNÍ ČIDLO ČIDLO 1 NAMĚŘENÁ HOD- NOTA ČIDLO 1 AKTIVNÍ BEZ ČIDLA * červená LED dioda v čidle bliká * DEAKTIVA- CE CZ 15

16 Externí vstup EXTERNÍ VSTUP se nastavuje v položce VOLBY (viz obrázek) pomocí nabídky. VOLBY ČIDLA PROVOZNÍ HODI- NY EXTERNÍ VSTUP OSVĚTLENÍ LCD JAZYK ok * Použijte vypínač bez doutnavky (např. ve schodišti) KANÁL C1 TLAČÍTKO SPÍNAČ * SCHODIŠŤOVÉ ZAPOJITELNÝ ok SVĚTLO ok MINUTY DO SÉRIE ok RUČNĚ VYPNUTELNÝ PIN NEAKTIVNÍ ČASOVAČ... 16

17 Vložení kódu PIN Kód PIN se nastavuje v položce VOLBY (viz obrázek) pomocí nabídky. Pokud jste PIN zapomněli, zavolejte na hotline Theben. VOLBY ok ČIDLA PROVOZNÍ HODI- NY EXTERNÍ VSTUP OSVĚTLENÍ LCD JAZYK PIN TOVÁRNÍ NASTA- VENÍ ok INFORMACE BEZ PINU S PINEM ok ok AKTUÁLNI PIN NOVY PIN Paměťová karta OBELISK top2 Použití paměťové karty Zasuňte paměťovou kartu do spínacích hodin. vyvolejte uložené časy sepnutí, načtěte je do spínacích hodin nebo spusťte program Obelisk. Vytáhněte paměťovou kartu OBELISK top2 (č ) po naprogramování atd. a uložte ji ve víku. Vyvarujte se mechanického zatížení nebo znečištění při jiném skladování/ dopravě. 17 CZ

18 Technické údaje Jmenovité napětí: V~ (LUNA 121 top2 RC) V~ (LUNA 122 top2 RC), +10 %/-15 % Frekvence: Hz Světelný rozsah: lx Zpoždění zapnutí/vypnutí 0 59 min Vlastní spotřeba: cca 3 VA Spínací výstup: nezávislý na fázi (spínání při průchodu nulou) Materiál kontaktů: AgSnO2 Kontakt: Měnič Spínaný výkon: 16 A/250 V~ cos ϕ = 1 Spínaný výkon zářivky: 10 AX Spínaný výkon min.: 10 ma/250 V AC 100 ma/12 V AC/DC Zatížení žárovkami: 2600 W Zatížení halogenovými svítidly: 2600 W Zářivky: bez kompenzace: 2300 VA s konvenčním řadová kompenzace: 2300 VA předřadníkem paralelní kompenzace: 800 VA (80μF) dvojicové zapojení: 2300 VA Zářivky s elektronickým předřadníkem: 650 VA Rtuťové a sodíkové výbojky: 18 paralelní kompenzace: 800 VA (80μF) Druh ochrany: Adresa servisního střediska/hotline Adresa servisního střediska Theben AG Hohenbergstr Haigerloch NĚMECKO Tel. +49 (0) 74 74/ Fax +49 (0) 74 74/ Hotline Tel. +49 (0) 74 74/ Fax +49 (0) 74 74/ hotline@theben.de Adresy, telefonní čísla atd. Kompaktní zářivky s elektronickým předřadníkem: 22x7 W, 18x11 W, 16x15 W, 16x20 W, 14x23 W Přípustná teplota okolí: 30 C C, 40 C C (čidlo) Třída ochrany: II (Světelné čidlo III) při odpovídající montáži IP 20, IP 55 (svět. čidlo k osazení na konstrukci), IP 66 (svět. čidlo k zabudování) dle EN 60529
