1 Frivent CZ s.r.o. Novohradská 40, České Budějovice Montážní a provozní návod Regulátor teploty Frivent MS-100 Platný pro verzi 1.0 Frivent Duben 2011 strana 1 z 10

2 Obsah: 1. provedení struktura obsluha instalace všeobecně schéma zapojení programové schéma horní obslužné pole uživatele horní obslužné pole administrace popis funkce vypnuté zařízení start zařízení provoz zařízení protimrazová ochrana protipožární klapky vypínání zařízení poruchová hlášení technické údaje Duben 2011 strana 2 z 10

3 1. Provedení: Nový regulátor Frivent MS-100 je moderní a jednoduchý regulátor. Rychlé a jednoduché uvedení do provozu a obsluha. Regulátor Frivent MS-100 (s programem Frivent) je použitelný pro zařízení s ohřívačem a chladičem a s regulací otáček motoru ve dvou stupních. Duben 2011 strana 3 z 10

4 2. struktura: Všeobecné informace o regulátoru, obslužné elementy obsluha: Nastavení a obsluha regulátoru jsou lehce dostupné. Na displeji se zobrazují veškeré parametry. Display Snížení hodnoty Zvýšení hodnoty Předchozí okno (doleva) Následující okno (doprava) Současným stisknutím tlačítka doleva a doprava se zobrazí admin modus. Duben 2011 strana 4 z 10

5 3. Instalace: Tato kapitola pojednává o připojení na napájení, připojení čidel, vstupech a výstupech všeobecně: Varování! Připojení regulátoru smí provádět pouze osoba způsobilá a s patřičným elektrotechnickým vzděláním. Před uváděním do provozu pečlivě prostudovat tento návod. Při instalaci dbejte na následující: rozvaděč resp. regulační skříň řádně uzemnit svorka PE. ovládací kabely ukládat odděleně od silových vodičů k zamezení poruch regulátoru při provozu v místech se zvýšenou elektromagnetickou emisí se doporučuje instalace síťového filtru. maximální průřez vodičů pro připojování do svorek regulátoru je 1,5 mm² Schéma zapojení: SM Filter porucha,zanesený filtr Erhitzerventil ventil topení SM porucha motoru Kühlventil ventil chlazení SM BSK vypnutí zařízení od protipož. klapek Stufe 1 motor, stupeň 1 Ex. Anforderung - ext. požadavek zapnutí Stufe 2 motor.stupeň 2 Frostschutzfühler protimrazové čidlo/termostat Kühler UWP čerpadlo chlazení Abluftfühler odtahové čidlo Erhitzer UWP čerpadlo topení Zuluftfühler přívodní čidlo SSM - Duben 2011 strana 5 z 10

6 4. Programové schéma: 4.1. Horní obslužné pole uživatele požadovaná teplota nastavení C nastavení vzduch. výkonu otáčky druh provozu ručně skutečná teplota v prostoru (odtahu) skutečná teplota přívodu skut. teplota na výměníku-mrazovka zpět. hlášení-ext. požadavek sdružená porucha porucha-mrazovka porucha-zanesený filtr porucha-protipož. klapky porucha-motor kvitace poruchy-protipožární klapky a motor Krátký popis jednotlivých bodů v menu: Sollwert=nastavení požadované hodnoty-prostorové teploty Stufe=stupeň otáček motoru, 0=VYP, 1=nízké otáčky, 2=vysoké otáčky Hand=ručně. Při nastavení na OFF = externí ovládání, ON = ruční ovládání na regulátoru Raum/ABL=prostor/odtah. Zobrazaní skutečné teploty (RAUM=prostorová teplota, ABL=odtahová teplota) Zuluft=přívod. Zobrazení přívodní teploty Frost=mráz. Zobrazení protimrazového čidla Ext. Anf.=externí požadavek. Zobrazení ext. požadavku, OFF = ext.požadavek vypnutý, ON = ext. požadavek zapnutý Störung=porucha Sdružená porucha, OFF = žádná porucha, ON = porucha nastala SM Frost=porucha, hrozí zamrznutí.: Protimrazovka, OFF = žádná hrozba zamrznutí, ON = hrozí zamrznutí SM Filter=porucha, zanesený filtr. Hlídání filtrů, OFF = filtr v pořádku, ON = zanesený filtr SM BSK=porucha, protipožární klapky. Protipožární klapka OFF = klapka otevřená, ON = klapka zavřená SM Motor=porucha motoru. Termokontakt motoru OFF = termokontakt OK, ON = poškozený termokontakt Quit=kvitace (potvrzení): Kvitace poruchy (k potvrzení poruchy nastavit krátce na ON a pak krátce zase na OFF) Duben 2011 strana 6 z 10

7 4.2. Horní obslužné pole administrace: požadovaná teplota otáčky motoru ventilátoru druh provozu teplota prostoru / nastavení C stupeň 1 nebo 2 ručně odtahu Skutečná teplota skutečná teplota zpětné hlášení sdružená porucha protimrazového čidla ext. požadavku odtahu porucha porucha porucha porucha protimrazovka hlídání filtrů PP klapky motor kvitace min. ohraničení přív. tepl. max. ohraničení přív. tepl. zpoždění zapnutí ventilátoru motor, PP klapky nastavení C nastavení C nastavení 0-10 min. zpoždění vypnutí ventilátoru protimrazová ochrana 1. st. protimrazová ochrana 1. st. přívodní nebo kaskádní regulace nastavení 0-10 min. nastavení 2-5 C nastavení 6-12 C 0=přívodní regulace 1=kaskádní regulace druh motoru vent. proporcionální regulace nastavení času proporcionální regulace 1= 1-otáčkovýmotor ohřívače ohřívače chladiče 2= 2-otáčkový motor nastavení nastavení 0-9,9 min. nastavení nastavení času proporcionální regulace nastavení času chladiče kaskády kaskády nastavení 0-9,9 min nastavení nastavení 0-9,9 min. Duben 2011 strana 7 z 10

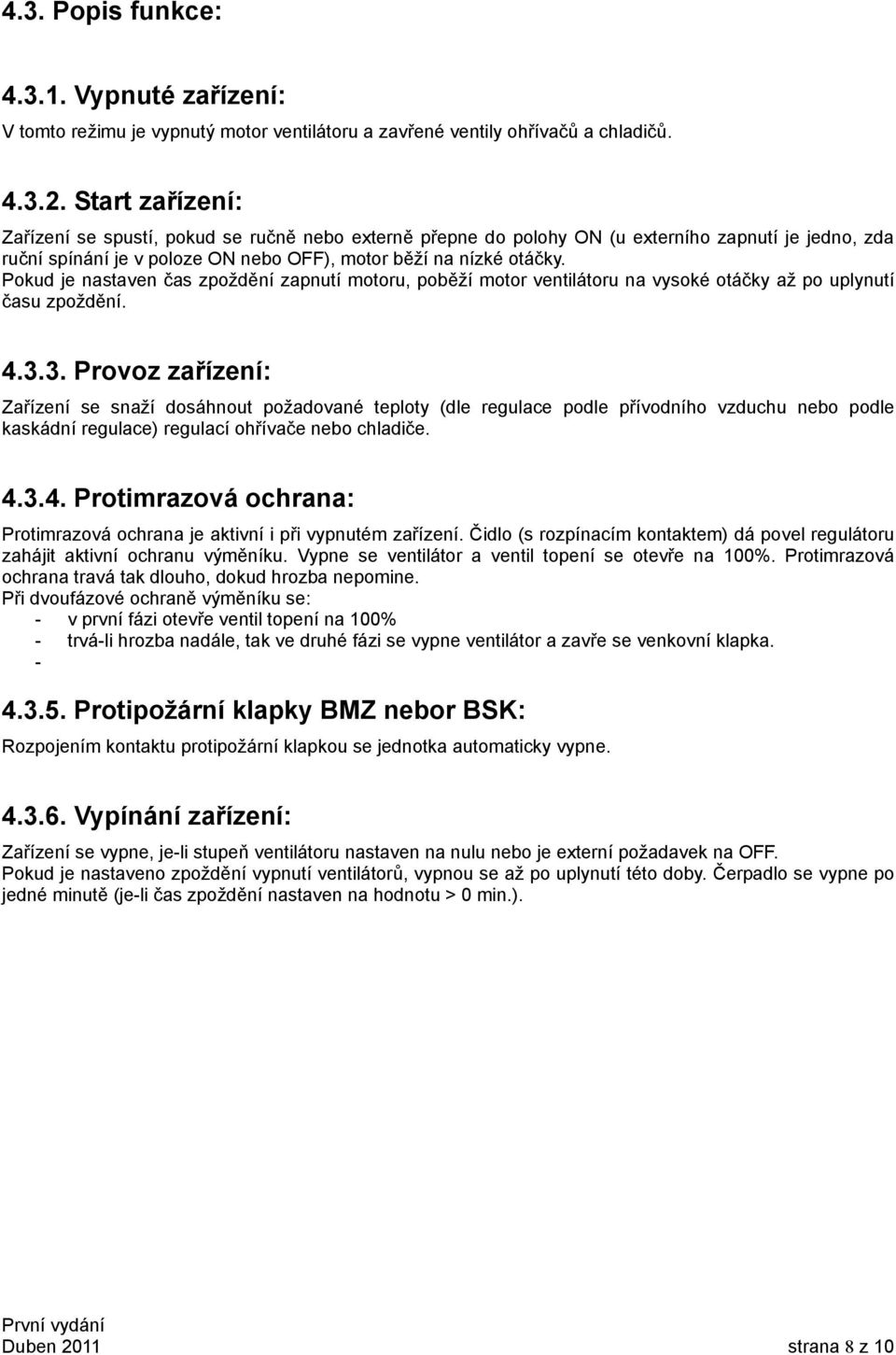

8 4.3. Popis funkce: Vypnuté zařízení: V tomto režimu je vypnutý motor ventilátoru a zavřené ventily ohřívačů a chladičů Start zařízení: Zařízení se spustí, pokud se ručně nebo externě přepne do polohy ON (u externího zapnutí je jedno, zda ruční spínání je v poloze ON nebo OFF), motor běží na nízké otáčky. Pokud je nastaven čas zpoždění zapnutí motoru, poběží motor ventilátoru na vysoké otáčky až po uplynutí času zpoždění Provoz zařízení: Zařízení se snaží dosáhnout požadované teploty (dle regulace podle přívodního vzduchu nebo podle kaskádní regulace) regulací ohřívače nebo chladiče Protimrazová ochrana: Protimrazová ochrana je aktivní i při vypnutém zařízení. Čidlo (s rozpínacím kontaktem) dá povel regulátoru zahájit aktivní ochranu výměníku. Vypne se ventilátor a ventil topení se otevře na 100%. Protimrazová ochrana travá tak dlouho, dokud hrozba nepomine. Při dvoufázové ochraně výměníku se: - v první fázi otevře ventil topení na 100% - trvá-li hrozba nadále, tak ve druhé fázi se vypne ventilátor a zavře se venkovní klapka Protipožární klapky BMZ nebor BSK: Rozpojením kontaktu protipožární klapkou se jednotka automaticky vypne Vypínání zařízení: Zařízení se vypne, je-li stupeň ventilátoru nastaven na nulu nebo je externí požadavek na OFF. Pokud je nastaveno zpoždění vypnutí ventilátorů, vypnou se až po uplynutí této doby. Čerpadlo se vypne po jedné minutě (je-li čas zpoždění nastaven na hodnotu > 0 min.). Duben 2011 strana 8 z 10

9 5. Poruchová hlášení: Přístroj sám rozpozná více poruchových stavů. Druh poruchy je zobrazen na displeji. Poruchy: Druh poruchy Stoerung=porucha SM Frost=porucha- mrazovka SM Filt.=porucha-filtr SM BSK=porucha-protipož. klapky SM Motor=porucha-motor Vysvětlení poruchy Sdružená porucha Rozepnutý kontakt nebo je teplota na výměníku příliš nízká=hrozí zamrznutí Znečištěný (ucpaný) filtr Uzavřené protipožární klapky Přetížený motor Ke kvitaci (zrušení) poruchy je nutné v menu Quit krátce na ON a znovu na OFF zmáčknout. (viz 4.1 strana 6) Duben 2011 strana 9 z 10

10 6. Technické údaje: Provozní napětí: 24V AC/DC / 50 Hz Teplota okolí: 10 bis +50 C Rozměry: (DxŠx V) 113 mm x 82 mm x 30 mm Stupeň krytí: Montáž: Uchvání nastavených údajů při výpadku napětí: IP31 Na dvěře rozvaděče nebo na stěnu (pod regulátor zazdít kruhovou krabičku 68 mm) 10 let Připojovací svorky: Výstupy: Vstupy: Svorky do průřezu 1,5 mm² jedno i vícedrátové 5x digitálních výstupů /2x analogové výstupy 0-10 Volt 7x univerzálních vstupů Komunikační rozhraní: 1x RS485 (Mod-Bus Slave) Duben 2011 strana 10 z 10
