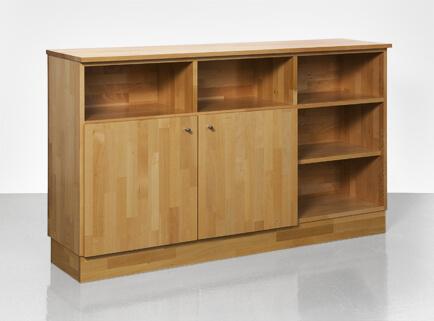

1 Nábytok na rozdelenie priestoru Len vynikajúci dojem Nábytok na rozdelenie priestoru Všetko má dve stránky. Ale táto priečka je krajšia ako iná. Takže hor sa do práce! 1 Úvod Čo je z masívneho dreva a napriek tomu pôsobí vynikajúcim dojmom? Správne: náš nábytok, ktorý delí priestor! Môžete ho postaviť ako obojstranne otvorený regál, ako regál so zadnou stenou alebo ako kredenc so zadnou stenou a dvierkami. Pritom je jedno ako tento kus nábytku robí dobrý dojem v každej miestnosti. Konštrukcia pozostáva v podstate z dien priskrutkovaných medzi bočnice. Celok stojí na sokli zoskrutkovanom na tupo. Nasledujúci návod na montáž predpokladá použitie lepenej bukovej dosky s hrúbkou 20 mm. Pri použití iných materiálov alebo iných hrúbok musíte zoznam dielov zodpovedajúco upraviť. Potrebné dosky si nechajte narezať v hobbymarkete alebo u stolára. Potrebné elektrické náradie: > Ručná okružná píla > Priamočiara píla > Excentrické brúsky > Akumulátorové vŕtacie skrutkovače > Akumulátorový skrutkovač > Horná frézka > Systém na jemné rozprašovanie Pomôcky: > Súprava vrtákov do dreva > Forstnerov vrták 35 a 28 mm > Záhlbník > Brúsny papier, zrnitosť , špongia > Lepiaca páska > Skladací meter, mäkká ceruzka, guma, strúhadlo na ceruzky > Skrutkovacie zvierky > Vosk na, textilná hrana

2 Podrobný zoznam materiálu: Ks Označenie Dĺžka Šírka Hrúbka Materiál 1 Korpus vonkajšie bočnice 2 Korpus spodné stredné bočnice 2 Korpus horné spodné strany 720 mm 300 mm 20 mm Lepené 460 mm 300 mm 20 mm Lepené 200 mm 300 mm 20 mm Lepené 3 Korpus dlhé dná mm 300 mm 20 mm Lepené 3 Korpus dná priečinkov 450 mm 280 mm 20 mm Lepené 1 Korpus krycia doska mm 350 mm 20 mm Lepené 12 Korpus nosníky dna 5 mm 4 Korpus uholníky cca 36 cca 36 cca 12 Korpus zápustné skrutky, 4 x 50 mm Korpus zápustné skrutky, 3 x 17 mm Korpus zápustné skrutky, 4 x 35 mm 1 Zadná stena mm 720 mm 20 mm Lepené 4 Zadná stena uholníky cca 32 Zadná stena zápustné skrutky 3 x 17 mm 2 Dvere 490 mm 464 mm 20 mm Lepené 4 Dvere miskové závesy polonaložené 4 Dvere montážne podložky 7 mm

3 2 Dvierka nábytkové úchyty cca 16 Dvere zápustné skrutky, 5 x 16 mm 52 mm 2 Sokel dlhé lišty mm 100 mm 20 mm Lepené 3 Sokel krátke lišty 250 mm 100 mm 20 mm Lepené 3 Sokel spájacie lišty 150 mm 27 mm 27 mm Lepené 6 Sokel skrutkové lišty 100 mm 45 mm 45 mm Smrekový hranol cca 24 cca 12 Sokel zápustné skrutky 4 x 60 mm Sokel zápustné skrutky 4 x 40 mm 2 Vŕtanie radu otvorov do bočníc Vyvŕtajte po dva rady otvorov s priemerom 5 mm do vnútornej plochy ľavej vonkajšej bočnice, do všetkých plôch spodných stredných bočníc, ako aj do vnútornej plochy pravej vonkajšej bočnice. Na to vo vzdialenosti 37 mm od prednej a zadnej hrany nakreslite ceruzkou čiaru, na ktorej ležia stredy otvorov. Každých 32 mm (vzdialenosť od stredu po stred) vytvorte značku. Prvý otvor leží cca 70 mm od spodného okraja. Strediaci hrot vrtáka do dreva položte presne do priesečníka značky a čiary. Nevŕtajte skrz; každý otvor má mať hĺbku 10 mm. Preto použite hĺbkový doraz; to je dorazový krúžok so závitovým kolíkom, ktorý možno upevniť priamo na vrtáku; umožňuje nastaviť hĺbku otvoru. 3 Vzájomné spojenie častí horných priečinkov Vonkajšie bočnice, ako aj horné a dolné stredné bočnice umiestnite vedľa seba pohľadovými hranami nadol tak, ako majú byť neskôr zoradené pri montáži. Zadné hrany teraz ceruzkou označte tak, aby ste počas ďalšej práce vždy vedeli, ktorá časť kam patrí. Stolári na to používajú symbol trojuholníka. Rovnakým spôsobom označte dná. Ďalej umiestnite obe horné priebežné dná a obe horné stredné bočnice na ich zadné hrany tak, ako ich chcete zoskrutkovať. Presné vzdialenosti nájdete na našom výkrese. Takto usporiadané časti opatrne zafixujte zvierkami, aby sa žiadna neposunula. Používajte pritom podložky zo zvyškového dreva, aby na obrobkoch nevznikali odtlačky.

4 Teraz môžete na dná ceruzkou zakresliť polohu stredných bočníc. Uprostred obrysov stredných bočníc na dnách umiestnite po dva otvory s priemerom 4 mm tak, že vonkajšie sú od vonkajších hrán vzdialené aspoň 30 mm. Otvory z vonkajšej strany dna zahĺbte. (Pri tejto príležitosti predvŕtajte rovnakým spôsobom otvory na priskrutkovanie krycej dosky a zospodu ich zahĺbte.) Stredné bočnice a dná zmontujte pomocou akumulátorového skrutkovača zápustnými skrutkami 4 x 50 mm. 4 Vzájomné spojenie hornej časti korpusu a vonkajších bočníc Dokončenú hornú časť položte na jej zadnú stranu. Vonkajšie bočnice a spodné dlhé dno na nich zarovnajte tak, aby korpus ležal pred vami v polohe, v akej sa má zmontovať. Obrysy dien opäť ceruzkou preneste na vnútorné plochy vonkajších bočníc. Do označených obrysov súmerne vyvŕtajte po dva otvory s priemerom 4 mm. Otvory zvonka zahĺbte; pritom by ste mali pracovať obzvlášť opatrne, pretože tieto skrutkové spoje zostávajú viditeľné. Časti korpusu teraz pomocou akumulátorového skrutkovača zmontujte zápustnými skrutkami 4 x 50 mm. Majte pritom na pamäti pokyny tipu na zoskrutkovanie dvoch drevených častí uvedeného v predchádzajúcom pracovnom kroku. 5 Montáž vnútorných častí korpusu Najprv opäť ceruzkou vyznačte na dnách polohu spodných stredných bočníc ako v predchádzajúcich pracovných krokoch. Tentoraz ale vo vnútri obrysov súmerne predvŕtajte iba spodné dno - vždy dvomi otvormi s priemerom 4 mm na každú strednú bočnicu. Otvory zospodu zahĺbte. Korpus pritom stále leží na zadnej strane. Kým stredné bočnice môžete so spodným dnom zoskrutkovať ako zvyčajne zospodu, pomôžte si hore uholníkmi. Namontujte ich tak, že jeden je zarovnaný hore vpredu na jednej bočnici a druhý vzadu na druhej. Teraz zasuňte na zoskrutkovanie pripravené stredné bočnice medzi dná. Primontujte ich pomocou akumulátorového skrutkovača zápustnými skrutkami 4 x 50 mm cez spodné dno (majte pritom na pamäti pokyny tipu na zoskrutkovanie dvoch drevených častí uvedeného v pracovnom kroku dva!) a skrutkami 3 x 17 mm cez uholníky. 6 Vzájomné spojenie častí sokla a montáž sokla Dlhé a krátke soklové lišty usporiadajte na ploche tak, ako majú byť neskôr zmontované. Hrany teraz ceruzkou označte tak, aby ste počas ďalšej práce vždy vedeli, ktorá časť kam patrí. Stolári na to používajú symbol trojuholníka. Teraz predvŕtajte päť soklových líšt a skrutkové lišty. Pretože sa lišty skrutkujú krížom cez v rohoch zvislo uložené skrutkové lišty, usporiadajte otvory cez skrutkové lišty s príslušným presadením. Časti sokla zmontujte podľa výkresu pomocou akumulátorového skrutkovača skrutkami 4 x 60 mm. Ďalej predvŕtajte spájacie lišty, ktorými sa sokel priskrutkuje ku korpusu. Spájacie lišty namontujte pomocou akumulátorového skrutkovača na krátke

5 soklové lišty skrutkami 4 x 60 mm tak, aby boli vodorovné a zarovnané s hornými hranami. Korpus postavte hore nohami a sokel zarovnajte na jeho spodnej strane. Teraz ho pomocou akumulátorového skrutkovača môžete namontovať pod korpus cez spájacie lišty skrutkami 4 x 40 mm. 7 Montáž krycej dosky s korpusom Už v pracovnom kroku dva ste predvŕtali horné dno na zoskrutkovanie s krycou doskou a teraz môžete túto primontovať. Aby ste to zvládli zospodu v iba 200 mm vysokom priečinku, môžete použiť akumulátorový skrutkovač IXO od Bosch, ktorý je dostatočne kompaktný. Kryciu dosku najprv zarovnajte na korpuse: vľavo a vpravo prečnieva 5 mm, vpredu a vzadu 20 mm. Tento väčší presah prilieha k zadnej stene a k dvierkam, ktoré môžete podľa potreby namontovať. 8 Opracovanie a montáž zadnej steny Zadnú stenu môžete s kredencom spojiť neviditeľne a veľmi náročne kolíkmi a lepením alebo oveľa jednoduchšie: uholníkmi a skrutkami. Tu je jednoduchší variant. Pomocou akumulátorového skrutkovača priskrutkujte po dva uholníky na vnútorné plochy vonkajších bočníc korpusu skrutkami 3 x 17 mm tak, aby boli zarovnané so zadnou hranou, alebo podľa vyobrazenia vždy vľavo a vpravo na vnútorné plochy dien korpusu tak, aby boli zarovnané vzadu. Korpus položte na bočnicu. Zadnú stenu zarovnajte s hranou bočnice tak, ako má byť namontovaná. Zafixujte ju zvierkami a pomocou akumulátorového skrutkovača ju zvnútra cez uholník primontujte skrutkami 3 x 17 mm. 9 Montáž miskových závesov na dvierka a upevnenie dvierok Dvierka položte na pracovnú plochu tak, ako majú byť neskôr na nábytku umiestnené. Označte ich tak, aby ste počas práce vždy vedeli, ktoré sú vľavo a ktoré vpravo a ktorá časť je hore a ktorá dole. Na zadných stranách dvierok vyznačte ceruzkou osi označujúce polohy miskových závesov. Osi musia ležať presne v strede medzi dvomi otvormi radu. Na to položte korpus na vonkajšiu bočnicu a príslušné dvierka umiestnite v 90 otvorenej polohe. Teraz môžete osi na dvierka pohodlne preniesť. Osi preneste z prvých dvierok na druhé pomocou pravítka alebo stolárskeho uholníka. Na naše dvierka potrebujete mimochodom miskové závesy polonaložené, nazývané aj zalomené závesy. Vzdialenosť otvorov pre závesy od okraja je vždy mm, teda 40 mm. Na čiarach, resp. osiach vyznačte stredy otvorov. Otvory pre misky závesov vyvŕtajte Forstnerovým vrtákom 35 mm (vrták do dreva s priemerom väčším ako 12 mm). Na vrtáku adekvátne nastavte hĺbkový doraz a strediaci hrot Forstnerovho vrtáka položte presne na označený stred otvoru. 10 Brúsenie dreveného povrchu

6 Aby ste mohli povrch opracovať čo najlepšie, mali by ste sa mu venovať pred zostavením nábytku. Najprv zrazte všetky hrany - opracujte ich brúsnym papierom 120 alebo 180 pod uhlom 45, aby vznikla malá fazeta. Pohľadové plochy brúste brúskou vždy v smere textúry dreva najprv hrubším (120, 180), potom jemnejším (do 240) brúsnym papierom. Potom plochy navlhčite špongiou a vlhké ich vydrhnite. Pri schnutí vystupujú jednotlivé voľné drevné vlákna, ktoré potom opatrne odstránite brúsnym papierom 180. Potom je pripravené na povrchovú úpravu. Malý tip: Dbajte na to, aby brúsny papier nebol príliš obrúsený, aby sa drevné vlákna odrezali, nielen pritláčali. 11 Voskovanie povrchov Najprv si starostlivo prečítajte pokyny na spracovanie a bezpečnostné pokyny výrobcu vosku. Pracujte v dobre vetranej miestnosti, nefajčite, nejedzte a nepite. Vosk na nanášajte pomocou systému na jemné rozprašovanie v dostatočnom množstve a prebytočný vosk utrite handrou. Rešpektujte časy schnutia predpísané výrobcom vosku. Ak chcete naniesť druhú vrstvu vosku, vykonajte medzivýbrus brúsnym papierom 240. Aj v tomto prípade brúste vždy v smere textúry. Náter zopakujte podľa opisu v predchádzajúcom odseku. Po zaschnutí plochu opracujte mäkkou kefou, kým sa povrch neleskne. 12 Hotovo! Spoločnosť Bosch nepreberá záruku za úplnosť a správnosť priložených návodov. Spoločnosť Bosch okrem toho upozorňuje na to, že použitie týchto návodov je na vlastné riziko. Prijmite, prosím, všetky opatrenia potrebné na zaistenie vašej bezpečnosti.
