1 Skříň jako prostředek k rozdělení prostoru Hezká z obou stran Skříň jako prostředek k rozdělení prostoru Všechno má sice své dvě strany. Avšak u tohoto kusu nábytku je jedna hezčí než druhá. Tak tedy dejme se do toho! 1 Úvod Co je vyrobeno z masivního dřeva a přesto má pouze čokoládové strany? Správně, je to naše skříň rozdělující prostor! Můžete ji postavit jako oboustranně otevřený regál, jako regál se zadní stěnou nebo jako příborník se zadní stěnou a dveřmi. Je jedno jak tento kus nábytku hraje v každém prostoru významnou roli. Konstrukce je v podstatě tvořena policemi přišroubovanými mezi stěnami. Celek stojí přišroubovaný na podstavci. Následující montážní návod je určen pro lepenou desku z bukového dřeva s tloušťkou 20. Pokud byste chtěli použít jiné materiály nebo tloušťky, musíte odpovídajícím způsobem přizpůsobit kusovník. Nechte si v hobbymarketu nebo u svého truhláře uříznout požadované desky. Potřebné elektrické nářadí: > Ruční okružní pila > Kmitací pila > Excentrické brusky > Akumulátorové vrtací šroubováky > Akumulátorové šroubováky > Horní frézka > Systém pro jemný nástřik Pomůcky: > Sada vrtáků do dřeva > Forstnerův vrták 35 a 28 > Záhlubník > Brusný papír, zrnitost , houba > Lepicí páska > Skládací metr, měkká tužka, guma, ořezávátko > Šroubovací svěrky

2 > Vosk na dřevo, kusy látky Podrobný seznam materiálu: Ks Název Délka Šířka Tloušťka Materiál 1 Korpus vnější strany Buková 2 Korpus spodní střední strany 2 Korpus horní spodní strany 3 Korpus dlouhé police Buková Buková Buková 3 Korpus dna přihrádek Buková 1 Korpus krycí Buková 12 Korpus držák polic 5 4 Korpus židlový úhelník cca 36 cca 36 cca 12 Korpus zápustné šrouby, 4 x 50 Korpus zápustné šrouby, 3 x 17 Korpus zápustné šrouby, 4 x 35 1 Zadní stěna Zadní stěna židlový úhelník cca 32 Zadní stěna zápustné šrouby, 3 x Buková 2 Dveře Buková

3 4 Dveře dveřní závěsy pro střední doraz 4 Dveře základní 2 Dveře nábytkové knoflíky cca 16 Dveře zápustné šrouby, 5 x 16 2 Podstavec dlouhé lišty Buková 3 Podstavec krátké lišty Buková 3 Podstavec spojovací lišty 6 Podstavec šroubovací lišty cca 24 cca 12 Podstavec zápustné šrouby, 4 x 60 Podstavec zápustné šrouby, 4 x Buková Smrkový hranol 2 Vyvrtání řady otvorů do bočnic Vyvrtejte vždy dvě řady otvorů o průměru 5 do vnitřní plochy levé vnější části, do všech ploch spodní střední části a rovněž do vnitřních ploch pravé vnější části. Tužkou vyznačte ve vzdálenosti 37 od přední a zadní hrany čáru, na které budou ležet středy otvorů. Každých 32 (vzdálenost mezi středy) udělejte značku. První otvor se nachází cca 70 od spodního okraje. Nasaďte středicí špičku vrtáku na dřevo přesně do středu značky. Nevrtejte průchozí otvor, každý otvor by měl být hluboký 10. Použijte hloubkový doraz. Jedná se o přítlačný kroužek se závitovým kolíkem, který se na vrták upevní na požadovanou hloubku otvoru. 3 Smontování dílů horních zásuvek Dejte vnější části a rovněž horní a spodní střední části vedle sebe pohledovou stranou dolů do takové polohy, ve které je chcete později smontovat. Tužkou označte zadní hrany, abyste během práce vždy znali správnou polohu dílů. Truhlář k nim navíc přidává trojúhelníkový symbol. Stejným způsobem označte police. V dalším kroku položte obě horní průchozí police a obě horní střední části na zadní hrany tak, jak je chcete sešroubovat. Přesné rozměry najdete v našem

4 výkresu. Pak díly opatrně upevněte svorkami, aby nesklouzly. Použijte k tomu podklady ze zbytků dřeva, aby na obrobku nevznikly otlaky. Nyní můžete tužkou označit polohu středních částí na policích. Uprostřed obrysů středních částí vyznačených na policích umístěte vždy dva otvory 4 ve vzdálenosti nejméně 30 od vnějších hran. Otvory v policích z vnější strany zapusťte. (Při té příležitosti stejným způsobem vyvrtejte a zapusťte otvory pro přišroubování krycí desky.) Smontujte střední část a police pomocí akumulátorového šroubováku a zápustných šroubů 4 x Montáž tělesa horního dílu a vnějších částí Položte smontovaný horní díl na zadní hrany. Vyrovnejte vnější části a spodní dlouhou polici tak, aby korpus ležel před vámi v poloze pro smontování. Tužkou znovu přeneste obrysy polic na vnitřní plochy vnějších částí. Uprostřed vyznačených obrysů vyvrtejte vždy dva otvory 4. Z vnější strany zapusťte otvory, přitom pracujte obzvlášť pečlivě, protože šroubová spojení budou vidět. Nyní smontujte díly tělesa pomocí akumulátorového šroubováku a zápustných šroubů 4 x 50. Dodržujte přitom pokyny v našem tipu k sešroubování dvou dřevěných dílů v předchozím pracovním kroku. 5 Montáž vnitřních částí tělesa Stejně jako v předchozích krocích vyznačte nejdříve tužkou polohu spodních středních částí na policích. Tentokrát ale vyvrtejte pouze spodní polici, vždy dva otvory 4 na jednu střední část uprostřed uvnitř obrysů. Otvory zespodu zapusťte. Přitom těleso stejně jako předtím leží na zadních hranách. Během šroubování střední části zespodu ke spodní polici si pomozte židlovými úhelníky. Namontujte vždy jeden úhelník vpředu na jednu stranu a vzadu na druhou. Nyní vsuňte k přišroubování připravené střední části mezi police. Přimontujte je pomocí akumulátorového šroubováku, zápustných šroubů 4 x 50 skrz spodní polici (dodržujte přitom pokyny v našem tipu k sešroubování dvou dřevěných dílů v pracovním kroku dvě!) a šrouby 3 x 17 skrz židlové úhelníky. 6 Sestavení dílů podstavce a montáž podstavce Dejte dlouhé a krátké lišty podstavce na plochu do takové polohy, ve které je chcete později smontovat. Tužkou označte hrany, abyste během práce vždy znali správnou polohu dílů. Truhlář k nim navíc přidává trojúhelníkový symbol. Nyní předvrtejte pět lišt podstavce a šroubovací lišty. Protože lišty se přišroubují do kříže skrz kolmé šroubovací lišty stojící v rozích, umístěte otvory do šroubovacích lišt odpovídajícím způsobem přesazené. Smontujte díly podstavce podle výkresu pomocí akumulátorového šroubováku a šroubů 4 x 60. V dalším kroku předvrtejte spojovací lišty, kterými bude těleso přišroubováno k podstavci. Vodorovně namontujte spojovací lišty akumulátorovým

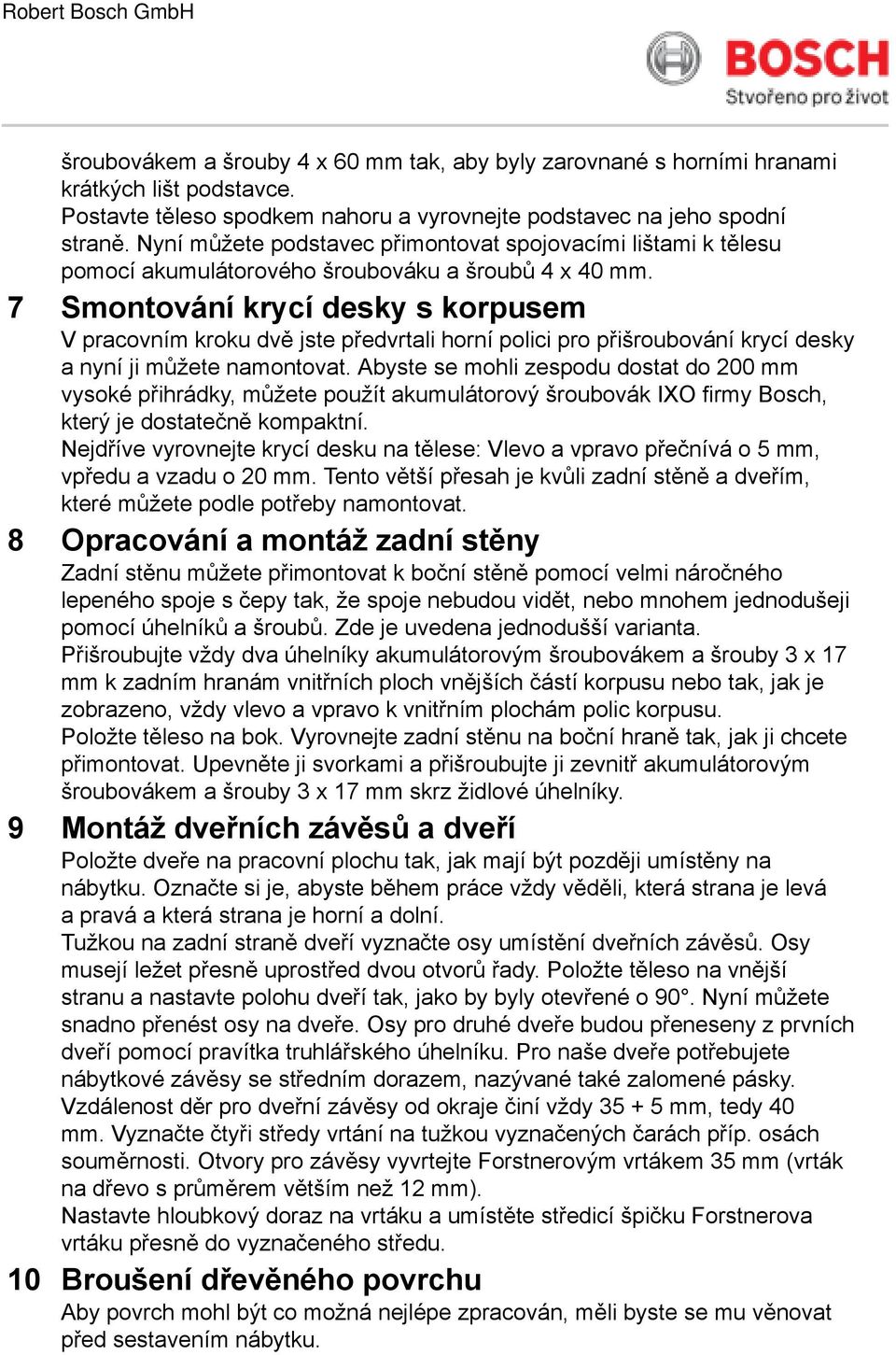

5 šroubovákem a šrouby 4 x 60 tak, aby byly zarovnané s horními hranami krátkých lišt podstavce. Postavte těleso spodkem nahoru a vyrovnejte podstavec na jeho spodní straně. Nyní můžete podstavec přimontovat spojovacími lištami k tělesu pomocí akumulátorového šroubováku a šroubů 4 x Smontování krycí desky s korpusem V pracovním kroku dvě jste předvrtali horní polici pro přišroubování krycí desky a nyní ji můžete namontovat. Abyste se mohli zespodu dostat do 200 vysoké přihrádky, můžete použít akumulátorový šroubovák IXO firmy Bosch, který je dostatečně kompaktní. Nejdříve vyrovnejte krycí desku na tělese: Vlevo a vpravo přečnívá o 5, vpředu a vzadu o 20. Tento větší přesah je kvůli zadní stěně a dveřím, které můžete podle potřeby namontovat. 8 Opracování a montáž zadní stěny Zadní stěnu můžete přimontovat k boční stěně pomocí velmi náročného lepeného spoje s čepy tak, že spoje nebudou vidět, nebo mnohem jednodušeji pomocí úhelníků a šroubů. Zde je uvedena jednodušší varianta. Přišroubujte vždy dva úhelníky akumulátorovým šroubovákem a šrouby 3 x 17 k zadním hranám vnitřních ploch vnějších částí korpusu nebo tak, jak je zobrazeno, vždy vlevo a vpravo k vnitřním plochám polic korpusu. Položte těleso na bok. Vyrovnejte zadní stěnu na boční hraně tak, jak ji chcete přimontovat. Upevněte ji svorkami a přišroubujte ji zevnitř akumulátorovým šroubovákem a šrouby 3 x 17 skrz židlové úhelníky. 9 Montáž dveřních závěsů a dveří Položte dveře na pracovní plochu tak, jak mají být později umístěny na nábytku. Označte si je, abyste během práce vždy věděli, která strana je levá a pravá a která strana je horní a dolní. Tužkou na zadní straně dveří vyznačte osy umístění dveřních závěsů. Osy musejí ležet přesně uprostřed dvou otvorů řady. Položte těleso na vnější stranu a nastavte polohu dveří tak, jako by byly otevřené o 90. Nyní můžete snadno přenést osy na dveře. Osy pro druhé dveře budou přeneseny z prvních dveří pomocí pravítka truhlářského úhelníku. Pro naše dveře potřebujete nábytkové závěsy se středním dorazem, nazývané také zalomené pásky. Vzdálenost děr pro dveřní závěsy od okraje činí vždy , tedy 40. Vyznačte čtyři středy vrtání na tužkou vyznačených čarách příp. osách souměrnosti. Otvory pro závěsy vyvrtejte Forstnerovým vrtákem 35 (vrták na dřevo s průměrem větším než 12 ). Nastavte hloubkový doraz na vrtáku a umístěte středicí špičku Forstnerova vrtáku přesně do vyznačeného středu. 10 Broušení dřevěného povrchu Aby povrch mohl být co možná nejlépe zpracován, měli byste se mu věnovat před sestavením nábytku.

6 Nejdříve srazte všechny hrany brusným papírem 120 nebo 180 pod úhlem 45, aby vzniklo malé sražení. Viditelné plochy zbruste bruskou ve směru letokruhů nejdříve brusným papírem hrubším (120, 180), pak jemnějším (až 240). Poté se plochy pomocí houby navlhčí vodou, tedy se otřou za vlhka. Během sušení se vytvoří jednotlivá vlákna dřeva, která potom pomalu odstraníte brusným papírem 180. Pak je dřevo připraveno k ošetření povrchu. Malý tip: Dbejte na to, aby brusný papír nebyl příliš tupý, aby se vlákna dřeva odřízla a nejen stlačila. 11 Voskování povrchů Nejdříve si pečlivě přečtěte pracovní a bezpečnostní pokyny výrobce vosku. Pracujte v dobře větraném prostoru a nekuřte, nejezte a nepijte. Naneste dostatečné množství vosku na dřevo systémem pro jemný nástřik a přebytečný vosk otřete hadrem. Dodržujte dobu schnutí uváděnou výrobcem vosku. Pokud chcete nanést druhou vrstvu vosku, proveďte broušení brusným papírem 240. I tentokrát bruste stále ve směru letokruhů. Pak opakujte nanesení další vrstvy způsobem popsaným v předchozím odstavci. Po uschnutí povrch vykartáčujte měkkým kartáčem do třpytivého lesku. 12 Hotovo! Společnost Bosch neodpovídá za úplnost a správnost uložených návodů. Společnost Bosch dále upozorňuje na to, že použití těchto návodů je na vlastní riziko. Proveďte prosím pro svou bezpečnost veškerá potřebná preventivní opatření.
