FRÄNKISCHE drenáže a vsakovanie Akciová ponuka 2010

Transkript

1 drenáže a vsakovanie Akciová ponuka 2010 Cenník vybraných výrobkov.

2 FRANKISCHE Vsakovacie a odvodňovacie systémy, ochrana káblov OBSAH Vsakovacie systémy hospodárenie s dažďovou vodou 3 Rigo-fil 4 Quadro-control 5 Rigo-flor 6 Sicku-control 7 Muri-control 7 Rigo -control 8 Rigo -limit 8 Sicku-pipe 300 VS 9 Muri-pipe 200 VS 9 Drenážne systémy 10 FF Drän 12 Kokofil 12 Multi-fil 13 Drenážne rúry príslušenstvo 13 opti-drän -system Systém pre drenážovanie budov 16 opti-control šachta 16 opti-control príslušenstvo k šachtám 17 opti-drän rúra 18 opti-roll 18 opti-pordrän 19 opti-flor 19 Viacúčelové drenážne systémy pre cestnú infraštruktúru 20 Strasil 20 Strabusil 25 Strabu-control 29 Dažďová a splašková kanalizácia 31 Systém Aqua-pipe 31 Systém Aqua-dock 33 Systém Aqua-flex 33 Šachtové systémy 34 multi-control 34 uni-control 35 Ochrana káblov káblové chráničky 36 Kabuflex S 36 Kabuflex R 36 2 Technické hodnoty 39

3 Drenážne systémy Pri výbere vsakovacieho zariadenia spoločnosť ACO poskytuje ako súčasť svojho servisu zákazníkovi bezplatný výpočet a návrh vsakovacieho systému. Fränkische vo svojej širokej ponuke zhŕňa rozsiahle elektroinštalačné systémy a tiež vsakovacie a odvodňovacie systémy pre pozemné stavby, pri ktorých je potrebné dosiahnuť kontrolovaný odvod dažďovej vody a vetranie objektov. Prednosti systému: dodržanie prirodzeného prírodného kolobehu vody menšia dimenzia kanalizačných stôk a čističiek odpadových vôd nižšie náklady na vybudovanie, prevádzku a údržbu rozsiahle príslušenstvo odvodnenie všetkých druhov spevnených plôch (komunikácie, letiskové plochy, športové areály, parkovacie a skladovacie plochy, plochy v oblasti poľnohospodárskej a záhradkárskej výroby a pod.) ochrana pred prevlhnutím stavebných die lov, ktoré sú v kontakte s pôdnou vlhkosťou káblové chráničky pod komunikácie, námestia, tunely a pod. 3

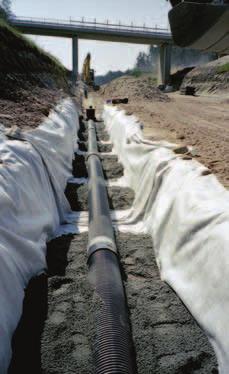

4 Vsakovacie systémy hospodárenie s dažďovou vodou Retenčný blok z polypropylénu; farba zelená. Disponuje s 95% pórovitosťou a má priebežný inšpekčný tunel. Objem bloku 950 l na m 3 Rozšíriteľný do všetkých strán a kombinovateľný do ľubovoľne veľkých zariadení. Je možné ho osadiť pod dopravnými plochami. Pomocou kontrolnej šachty sa dá prechádzať kamerou a uskutočňovať preplachovanie. Vsakovacie, retenčné bloky alebo šachtové nádrže. obj. číslo výrobok technické údaje kus/balenie EUR/ks blok Rigo-fill-inspect Š x H x V = 80 x 80 x 66,3 cm objem brutto 424 l objem zásobníku 406 l poloblok Rigo-fill inspect Š x H x V = 80 x 80 x 35 cm objem brutto 224 l objem zásobníku 215 l Pokyn pre zabudovanie: Pri pokládke Rigo-fill inspect je nevyhnutné zohľadniť náš návod na pokládku! 4 108, ,30 príslušenstvo obj. číslo výrobok technické údaje kus/balenie EUR/ks koncová doska 630 x 280 mm 1 9, adaptér DN 150 KG 630 x 280 mm 1 11, adaptér DN 200 KG 630 x 280 mm 1 11, Rigo-fill inspect pripojenie 1 8,00 DN Rigo-fill inspect pripojenie 1 9,50 DN bloková spojka horizontálna 100 0, bloková spojka vertikálna 100 0,68 2 vrstvy 1 ks/blok 3 vrstvy 1,3 ks/blok 4 vrstvy 1,5 ks/blok Koncová doska Adaptér DN 150 KG Adaptér DN 200 KG bloková spojka horizontálna bloková spojka vertikálna 4 Kompletný katalóg Vsakovacie systémy je k dispozícii na Návrh vsakovacieho systému Vám zostavíme na vyžiadanie.

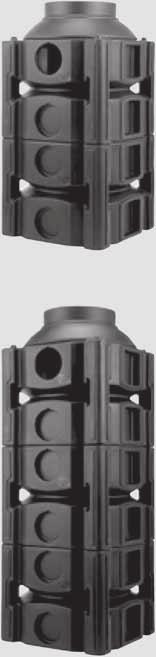

5 Vsakovacie systémy hospodárenie s dažďovou vodou Ouadro-control Systémová šachta pre retenčné bloky Rigo-fill inspect z PE. Vďaka svojim pôdorysným rozmerom 80 x 80 cm pasuje priamo do retenčnej galérie Rigo-fill inspect. Štandardná šachta je jedno-, dvoj- alebo trojvrstvová podľa počtu vrstiev v retenčnej galérii. Skladá sa z tela šachty a šachtového nadstavca (kónusu). Každá šachta má možnosť jedného vtoku a troch odtokov vo forme tunelov (v tvare inšpekčných tunelov Rigo-fill blokov pre ich čistenie a inšpekciu). Farba čierna. obj. číslo výrobok technické údaje kus/ balenie EUR/ks Quadro-control 1 80 x 80 x 66 cm 444, Quadro-control 2 80 x 80 x 133 cm 581, Quadro-control 3 80 x 80 x 200 cm 718, Quadro-control Objektová šachta na vyžiadanie Príslušentvo Ouadro-control obj. číslo výrobok technické údaje kus/ balenie EUR/ks šachtový nadstavec pre prítoku *) D = 600; dĺžka 1 m 76, šachtový nadstavec pre prítoku *) D = 600; dĺžka 2 m 152, šachtový nadstavec pre prítoku *) D = 600; dĺžka 3 m 228, šachtový nadstavec pre prítoku *) objektový D = 600 na vyžiadanie Šachtový nástavec*) s prítokom DN 200 (KG) Šachtový nástavec*) s prítokom DN 200 (KG) Šachtový nástavec*) s prítokom DN 200 (KG) Šachtový nástavec*) s prítokom DN 200 (KG), objektový D = 600; dĺžka 1 m 136,00 D = 600; dĺžka 2 m 212,00 D = 600; dĺžka 3 m 288,00 D = 600 na vyžiadanie šachtový tesniaci krúžok D = , filter na hrubé nečistoty pre šachtový nástavec 83, filter na jemné nečistoty (pre bezpečnostný prepad) len v kombinácii s filtrom na hrubé nečistoty systému Quadro-control Šachtový poklop trieda B alebo D podľa DIN EN 124 *) dodáva sa vrátane nainštalovanej stavebnej záslepky 64,00 na objednávku 5

6 Vsakovacie systémy hospodárenie s dažďovou vodou Príslušenstvo vsakovacích systémov Geotextília filtračná tkanina z PP s neobvyklou kombináciou vysokej priepustnosti vody, vysokej hustoty a optimálnej 4m šírky; zabezpečuje dlhodobé zachovanie filtračnej funkcie. trieda robustnosti geotextílie 3 CE-certifikácia podľa STN EN Špeciálne textílie pre vsakovacie systémy. obj. číslo výrobok technické údaje m/balenie EUR/m Rigo-flor šírka 4 m; 200 g/m 2 50 m = 200 m 2 1, Rigo-flor šírka 4 m; 200 g/m 2 25 m = 100 m 2 1, CPD-55 Hradiaca doska Z PE; veľkosť podľa objednávky; S napájacou rúrou a tesneniami. Utesnenie Rigo-fillu na odtoku. Čelná odtoková doska. obj. číslo výrobok technické údaje kus/balenie EUR/m hradiaca doska DN , Muri-pipe pripojovacie potrubie DN 200, dĺžka 1,5 m neperforovaná (vrátane 2 ks profilových krúžkov) 1 26,15 Regulačné teleso proti vzdutiu Pre vstavanie do masívnych šácht. obj. číslo výrobok technické údaje balenie EUR/ks sada ARO pre masívne šachty ARO 200 S s príslušenstvom výška podľa požiadavky na vyžiadanie nosná konzola na vyžiadanie Prepadová rúra Muri Núdzový prepad v korytách rigoloch. obj. číslo výrobok technické údaje kus/balenie EUR/ks prepadová rúra Muri D A = 400; dĺžka 2 m dodávka bez lapača nečistôt 1 61,20 6

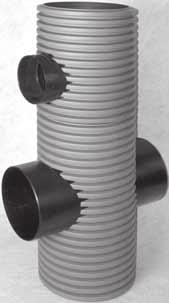

7 Vsakovacie systémy hospodárenie s dažďovou vodou Z PE; farba zelená; DA = 400. Výška šachty 1,25 m. Skladá sa zo základného prvku s dnom a otočného prítokového dielu DN 200. Základný prvok má voliteľne 1 až 4 odtoky DN 300. Ako preplachovacia, kontrolná, prietoková a zberná šachta pre inštaláciu drenážneho zariadenia Sicku-pipe a Muripipe DN 300. obj. číslo výrobok technické údaje kus/balenie EUR/ks Sicku-control 1 x DN , Sicku-control 2 x DN 300 (180 ) 1 354, Sicku-control 2 x DN 300 (90 ) 1 354, Sicku-control 3 x DN 300 (T-tvar) 1 427, Sicku-control 4 x DN 300 (krížový tvar) 1 475, Sicku-control objektová šachta 1 na vyžiadanie Z PE; farba zelená; DA = 400. Výška šachty 1,25 m. S dnom s integrovaným usadzovacím priestorom. Muri-control je koncipovaný vždy špeciálne pre podmienky na zabudovanie. Pomocou odtokov v rôznej výške možno vyrovnávať terénne rozdiely. Ako preplachovacie, kontrolné a prietokové šachty pre inštaláciu drenážneho zariadenia DN 200. obj. číslo výrobok technické údaje kus/balenie EUR/ks Muri-control 1 x DN , Muri-control 2 x DN 200 (180 ) 1 311, Muri-control 2 x DN 200 (90 ) 1 311, Muri-control 3 x DN 200 (T-tvar) 1 380, Muri-control objektová šachta 1 na vyžiadanie 7

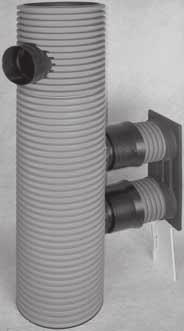

8 Vsakovacie systémy hospodárenie s dažďovou vodou Z PE; farba zelená; DA = 400. Integrovaný usadzovací priestor a otočný prítokový diel DN 200, resp. spodný prítok. Vrátane dosiek adaptéru a 2 spojovacích trubiek DN 200. Pomocou Rigo-control sa pripájajú prítok a odvzdušnenie retenčného bloku Rigo-fill inspect. Rigo-control umožňuje prechádzanie kamery a použitie techniky na preplachovanie kanalizácie. Ako preplachovacia a kontrolná šachta pre zabudovanie do retenčného bloku Rigo-fill inspect. Obrázok: Rigo-control s dolným prítokom pre jednovrstvové zariadenia Rigo-fill inspect. Obrázok: Rigo-control 1 pre jednovrstvové zariadenia Rigo-fill inspect. obj. číslo výrobok technické údaje kus/balenie EUR/ks Rigo-control 1 pre jednovrstvové zariadenia Rigo-fill inspect 1 336, Rigo-control 1/uZ pre jednovrstvové zariadenia Rigo-fill inspect; 1 319,20 so spodným prítokom Rigo-control 2 pre dvojvrstvové zariadenia Rigo-fill inspect 1 364, Rigo-control 2/uZ pre dvojvrstvové zariadenia Rigo-fill inspect; 1 347,70 so spodným prítokom Rigo-control 3 pre trojvrstvové zariadenia Rigo-fill inspect 1 393, Rigo-control objektová šachta 1 na vyžiadanie Z PE; zelená farba. Rigo-limit obsahuje škrtiace zariadenie (ARO 200 S) s preddefinovanou charakteristikou a voliteľným prietokom. ARO 200 S slúži na riadenie preddefinovaného vsakovania dažďových vôd. Ako škrtiaca šachta pre vsakovacie zariadenia Sicku-pipe, Muri-pipe a Rigo-fill inspect s riadením prietoku. obj. číslo výrobok technické údaje kus/balenie EUR/ks Rigo-limit objektová šachta 1 na vyžiadanie 8

9 Vsakovacie systémy hospodárenie s dažďovou vodou Drenážna rúra z PE-HD (dvojvrstvová, na vonkajšom obale korugovaná, vo vnútri hladká) s jednostranne nasadenou spojkou, zelená farba. Šírka drážok 1,2 mm; prestup vody 180 cm 2 / m. obj. číslo výrobok technické údaje m/balenie EUR/m Sicku-pipe 300 VS perforovaná Sicku-pipe 300 bez perforácie Potrubný vsakovací systém dažďovej a drenážnej vody. Perforované, štrkom obsypané rúry vedú podzemnú dažďovú vodu, dočasne ju akumulujú a podľa priepustnosti pôdy pozvoľne infiltrujú do podzemia. DN 300; dĺžka 6 m 54 26,20 DN 300; dĺžka 6 m 54 26,20 DN 300 VS Plocha pre výstup vody 180 cm 2 /m Drenážna rúra z PE (dvojvrstvová, na vonkajšom obale korugovaná, vo vnútri hladká) s jednostranne nasadenou spojkou, zelená farba. 200 VS: Šírka drážok 1,2 mm Plocha na prestup vody 150 cm 2 / m 300 VS: Šírka drážok 1,2 mm Plocha na prestup vody 180 cm 2 / m Pre vsakovanie dažďovej a drenážnej vody. Plošné rozvádzanie vody má oproti šachtovému vsaku lepší čistiaci účinok. obj. číslo výrobok technické údaje m/balenie EUR/m Muri-pipe 200 VS perforovaná Muri-pipe 200 bez perforácie Muri-pipe 300 VS perforovaná Muri-pipe 300 bez perforácie DN 200; dĺžka 6 m ,60 DN 200; dĺžka 6 m ,60 DN 300; dĺžka 6 m 54 26,20 DN 300; dĺžka 6 m 54 26,20 DN 200 VS Plocha pre výstup vody 150 cm 2 /m DN 300 VS Plocha pre výstup vody 180 cm 2 /m Kompletný katalóg Vsakovacie systémy je k dispozícii na 9

10 Vsakovacie systémy hospodárenie s dažďovou vodou Príslušenstvo drenážnych rúr DN 300 obj. číslo výrobok technické údaje kus/balenie EUR/ks spojovací nátrubok DN , rúra bez perforácie DN 300; 1 66,25 dĺžka 2 m (bez dvojitej spojky) záslepka DN ,60 na vyžiadanie oblúk 15 DN na vyžiadanie oblúk 30 DN na vyžiadanie oblúk 45 DN , oblúk 90 DN , T-kus DN 300/DN , T-kus DN 300/DN 200 KG*) 1 205, redukcia DN 300/DN 100 KG 1 90, redukcia DN 300/DN 150 KG 1 97, redukcia DN 300/DN 200 KG 1 101, prechodka DN 300/DN 300 KG 1 66, redukcia DN 300/DN 200 spojka 1 na vyžiadanie vnútorná vložka šachty DN ,05 prevzdušňovacia jednotka skladajúca sa z: EUR/sada sedlo DN rúra DN 110; dĺžka 3 m 1 136, kryt provzdušňovača DN *) Redukcia prívodu viď. Príslušenstvo šácht. Ďalšie tvarovky na vyžiadanie. Príslušenstvo drenážnych rúr DN 200 obj. číslo výrobok technické údaje kus/balenie EUR/ks spojovací nátrubok DN , rúra bez perforácie DN 200; 1 26,15 dĺžka 2 m (bez dvojitej spojky) koncovka DN ,75 na vyžiadanie oblúk 15 DN na vyžiadanie oblúk 30 DN na vyžiadanie oblúk 45 DN , oblúk 90 DN , T-kus DN 200/DN , vnútorná vložka šachty DN ,10 Ďalšie tvarovky na vyžiadanie. 10

11 Vsakovacie systémy hospodárenie s dažďovou vodou Príslušenstvo šácht obj. číslo výrobok technické údaje kus/balenie EUR/ks nadstavbová rúra šachty PE; D A = 400; dĺžka 2 m (vrátane spojovacieho nátrubku) 1 75, spojovací nátrubok pre spájanie nadstavbových rúr 1 20, záslepka pre stavebnú fázu PE; pre šachtovú rúru D A = , poklop šachty liatina; trieda A 15; s aretáciou bez vetracích otvorov poklop šachty liatina; trieda B 125*) poklop z liatiny, liatinový rám, betonový podkladový prstenec; bez vetracích otvorov poklop šachty liatina; trieda D 400*) poklop z liatiny, liatinový rám, betonový podkladový prstenec; bez vetracích otvorov poklop šachty liatina; trieda B 125*) poklop z liatiny, liatinový rám, betonový podkladový prstenec; s vetracími otvormi poklop šachty liatina; trieda D 400*) poklop z liatiny, liatinový rám, betonový podkladový prstenec; s vetracími otvormi 1 53, , , , , vtokový rošt liatina; trieda B 125; vtokový rošt, liatinový rám, betónový podkladový prstenec vtokový rošt liatina; trieda D 400; vtokový rošt, liatinový rám, betónový podkladový prstenec 1 212, ,20 *) Na prianie a za príplatok je možné dodať s aretáciou (dodacia lehota je cca. 6 týždňov) poklop šachty beton; 72 x 72 x 12 cm. mimo dopravnú záťaž; bez vetracích otvorov 1 134, filtračná sada veľká veľký lapač nečistôt a veľký filtračný sáčok 1 70, veľká údržbová sada 3 kusy veľkých filtračných sáčkov 1 146, malá údržbová sada 3 kusy malých filtračných sáčkov 1 146, zberač pevných pre všetky šachty s ARO 1 52,35 nečistôt plochý zdvíhací hák pre malú filtračnú sadu; dĺžka 90 cm 1 13, redukcia DN 200/DN 100 Drén 1 8, redukcia DN 200/DN 100 KG 1 8, redukcia DN 200/DN 125 Drén/KG 1 8, redukcia DN 200/DN 160 Drén/150 KG 1 8, záslepka DN 200 pre otočný prítok 1 4, koncovka pre odtok DN 300 Sicku-control 1 10,90 Ďalšie tvarovky na vyžiadanie. Filtračná sada veľká Filtračná sada malá Zdvíhací hák Zberač pevných nečistôt plochý 11

12 Drenážne systémy FF-Drän Ohybná drenážna rúra z PVC-U; žltá. Štandardná šírka drážok 1,2 mm. Je možné ju dodať tiež vo vyhotovení s plášťom z geotextílie alebo v nedierovanom vyhotovení. Príslušenstvo viď. stranu V mnohých oblastiach drenáží, ako napr. inžinierske siete, pri výstavbe športových areálov, v záhradníctve a pri úpravách krajiny, na cintorínoch, pri výstavbe letísk, na drenáže v poľnohospodárskej výrobe atď. obj. číslo výrobok technické data balenie EUR/m FF-Drän DN m-rolka 0, FF-Drän DN m-rolka 0, FF-Drän DN m-rolka 1, FF-Drän DN m-rolka 1, FF-Drän DN m-rolka 2, FF-Drän DN m-rolka 3, FF-Drän DN m-rolka 5, FF-Drän veľká rolka DN m-rolka 0, FF-Drän veľká rolka DN m-rolka 0, FF-Drän veľká rolka DN m-rolka 1, FF-Drän veľká rolka DN m-rolka 1,50 DIN 1187 Kokofil Drenážne potrubie s perforovanou stenou s filtrom z kokosových vlákien. Filter umožňuje stabilnú filtráciu a uľahčuje vstup vody. Skladá sa z rúry FF Drän a vrstvy kokosových vlákien pevne spojených umelým vláknom. Príslušenstvo viď. stranu V mnohých oblastiach drenáží, predovšetkým v záhradníctve a pri úpravách krajiny, pre drenáže v poľnohospodárskej výrobe atď. obj. číslo výrobok technické data balenie EUR/m Kokofil DN m-rolka 1, Kokofil DN m-rolka 1, Kokofil DN m-rolka 2, Kokofil DN m-rolka 3, Kokofil DN m-rolka 6, Kokofil DN m-rolka 10, Kokofil DN m-rolka 15,90 DIN Kokofil veľká rolka DN m-rolka 1, Kokofil veľká rolka DN m-rolka 1, Kokofil veľká rolka DN m-rolka 2,90 12

13 Drenážne systémy / príslušenstvo Multi-fil 25 Drenážne potrubie s perforovanou stenou s filtrom z kokosových a polypropylénových vlákien; 75% polypropylénu, 25% kokosových vlákien. Tento filter ponúka vysoký hydraulický výkon a dlhodobú kvalitu. Je možné ho dodať tiež v prevedení bez kokosových vlákien, prípadne s plášťom z geotextílie. Ceny rôznych prevedení vydávame na vyžiadanie. Príslušenstvo viď. stranu Pre zvlášť náročné miesta ako napr. v záhradníctve a pri úpravách krajiny, tak aj pre drenáže v poľnohospodárskej výrobe atď. obj. číslo výrobok technické data balenie EUR/m Multi-fil DN m-rolka 1, Multi-fil DN m-rolka 1, Multi-fil DN m-rolka 3, Multi-fil DN m-rolka 4, Multi-fil DN m-rolka 7, Multi-fil DN m-rolka 12, Multi-fil DN m-rolka 64, Multi-fil veľká rolka DN m-rolka 1, Multi-fil veľká rolka DN m-rolka 1, Multi-fil veľká rolka DN m-rolka 3,05 DIN 1187 Drenážne rúry príslušenstvo Z PVC-U pre vytvorenie pevných spojov v ťahu. Vhodné pre FF-Drän, Kokofil, Multi-fil, opti-drän a Verriwell. obj. číslo výrobok technické data ks/balenie EUR/ks spojovací nátrubok DN , spojovací nátrubok DN , spojovací nátrubok DN , spojovací nátrubok DN , spojovací nátrubok DN , spojovací nátrubok DN , spojovací nátrubok DN , zatváracia upchávka DN , zatváracia upchávka DN , zatváracia upchávka DN , zatváracia upchávka DN , zatváracia upchávka DN , zatváracia upchávka DN , zatváracia upchávka DN ,15 13

14 Drenážne systémy / príslušenstvo Drenážne rúry príslušenstvo Z PVC-U pre vytvorenie pevných spojov v ťahu. Vhodné pre FF-Drän, Kokofil, Multi-fil, opti-drän a Verriwell. obj. číslo výrobok technické údaje ks/balenie EUR/ks koleno 90 DN , koleno 90 DN , koleno 90 DN , koleno 90 DN , koleno 90 DN , T-kus DN , T-kus DN , T-kus DN , T-kus DN , T-kus DN , T-kus DN , T-kus DN , šikmý kus 45 DN , šikmý kus 45 DN , šikmý kus 45 DN , šikmý kus 45 DN , šikmý kus 45 DN , šikmý kus 45 DN , šikmý kus 45 DN , prechod na FF-Drän/KG DN , prevzdušňovač DN 100; s aretáciou 1 19, redukčná spojka DN 65/DN , redukčná spojka DN 80/DN , redukčná spojka DN 100/DN , redukčná spojka DN 125/DN , redukčná spojka DN 160/DN , redukčná spojka DN 200/DN , vtokový oblúk 90 DN 50; len v spojení s pripojovacím kusom 100 1, vtokový oblúk 90 DN 65; len v spojení s pripojovacím kusom 50 2, vtokový oblúk 90 DN 80; len v spojení s pripojovacím kusom 20 5, vtokový oblúk 90 DN 100; len v spojení s pripojovacím kusom 1 7,60 14

15 Drenážne systémy / príslušenstvo Drenážne rúry príslušenstvo Z PVC-U pre vytvorenie pevných spojov v ťahu. Vhodné pre FF-Drän, Kokofil, Multi-fil, opti-drän a Verriwell. obj. číslo výrobok technické údaje ks/balenie EUR/ks pripojovací kus DN 65/DN , pripojovací kus DN /DN , pripojovací kus DN /DN , pripojovací kus DN 125/DN , pripojovací kus DN 125/DN , pripojovací kus DN /DN , pripojovací kus DN 160/DN , pripojovací kus DN 160/DN , pripojovací kus DN 160/DN , pripojovací kus DN /DN , pripojovací kus DN /DN ,50 Pripojovací kus sa používa len v spojení s prítokovým kolenom na napojenie menších potrubí zhora pripojovací kus L DN 65/DN , pripojovací kus L DN /DN , pripojovací kus L DN /DN , pripojovací kus L DN 125/DN , pripojovací kus L DN 125/DN , pripojovací kus L DN /DN , pripojovací kus L DN 160/DN , pripojovací kus L DN 160/DN , pripojovací kus L DN 160/DN , pripojovací kus L DN /DN , pripojovací kus L DN /DN ,60 Pripojovací kus L s predĺženým hrdlom na priame bočné pripojenie potrubia s menšou menovitou šírkou výtokový diel DN 50; dĺžka 1 m 25 11,60 s odvodňovacou klapkou výtokový diel DN 65; dĺžka 1 m 10 15,35 s odvodňovacou klapkou výtokový diel DN 80; dĺžka 1 m 10 19,10 s odvodňovacou klapkou výtokový diel DN 100; dĺžka 1 m 5 24,55 s odvodňovacou klapkou výtokový diel DN 125; dĺžka 1 m 5 29,65 s odvodňovacou klapkou výtokový diel DN 160; dĺžka 1 m 5 37,80 s odvodňovacou klapkou výtokový diel s odvodňovacou klapkou DN 200; dĺžka 1 m 3 66,05 Možno dodať výtokové prvky pre KG 150, 200, 250 a 300. Další tvarovky na vyžiadanie. 15

16 Systém pre drenážovanie budov Je prvý kompletný drenážny systém. V spojení s izoláciou poskytne trvalú ochranu pred prevlhnutím stavebných dielov, ktorú sú v kontakte s pôdou. Oddeľuje vodu pôsobiacu svojim hydrostatickým tlakom od vonkajších stien a izolácie a tým zabraňuje podmáčaniu budovy. Okrem toho chráni izoláciu pred poškodením a má tepelno izolačné účinky. Komplexný systém, t.j. pri súčasnej aplikácii všetkých 4 prvkov (šachta, rúra, vsakovacia doska, filtračná plsť) zaručuje 100% funkčnosť a bezpečnosť. šachta Preplachovacia, kontrolná a zberná šachta z PVC-U. S alebo bez lapača piesku. S tromi prítokmi DN 200, vrátane jednej záslepky a poklopu šachty s aretáciou. Farba oranžová. Prvý stavebnicový prvok k systému opti-drän; pre preplachovanie a kontrolu drenáže budov. obj. číslo výrobok technické údaje balenie EUR/ks opti-control DN 315; s lapačom piesku; konštrukčná dĺžka 80 cm, efektívna dĺžka 35 cm opti-control DN 315; bez lapača piesku konštrukčná dĺžka 80 cm, efektívna dĺžka 65 cm opti-control DN 315; spádová šachta; vrátane obojstrannej spojky; pre doplnenie systému opti-control s prípadne bez lapača piesku. 12kusov/ paleta 12kusov/ paleta 121,80 121, ,80 16

17 Systém pre drenážovanie budov príslušenstvo k šachtám obj. číslo výrobok technické údaje ks/balenie EUR/ks nadstavbová rúra k šachte DN 315; PVC-U; konštrukčná dĺžka 105 cm, efektívna dĺžka 80 cm spojovací nátrubok DN 315; PVC-U; na spojenie nadstavbových rúr 2 16/paleta 36, , záslepka DN , redukcia DN 200/DN 100 Drän 1 9, redukcia DN 200/DN 100 KG 1 9, redukcia DN 200/DN 125 Drän/KG 1 9, redukcia DN 200/DN 160 Drän/KG , redukcia DN 200/Strasil DN , redukcia DN 200/Strasil DN , redukcia DN 200/Strabusil DN , redukcia DN 200/Strabusil DN , adaptér Strasil DN , adaptér Strabusil DN , poklop šachty polypropylén; s aretáciou 1 24, poklop šachty hliník; s aretáciou 1 61, poklop šachty hliník; bez aretácie 1 45, poklop šachty litaina; trieda B , poklop šachty betón; 50 x 50 x 13 cm 1 99,25 17

18 Systém pre drenážovanie budov rúra Tyčová drenážna rúra z PVC-U, dĺžka 2,5 m, s jednostranne nasadenou spojkou. Farba oranžová. Príslušenstvo viď. strana Druhý stavebnicový prvok systému opti-drän; pre všetky oblasti drenážovania budov. obj. číslo výrobok technické údaje balenie EUR/m opti-drän perforovaná DN 100; dĺžka 2,5 m 330 m/paleta 12,5 m/zväzok opti-drän perforovaná DN 125; dĺžka 2,5 m 202,5 m/paleta 12,5 m/zväzok opti-drän perforovaná DN 160; dĺžka 2,5 m 115 m/paleta 12,5 m/zväzok opti-drän perforovaná DN 200; dĺžka 2,5 m 75 m/paleta 12,5 m/zväzok 1,95 3,10 4,95 7,85 DIN 4095 DIN opti-drän bez perforácie opti-drän bez perforácie opti-drän bez perforácie opti-drän bez perforácie opti-drän drenážny rúrový filter z kokosových vlákien*) *) možnosť dodávky na vyžiadanie. DN 100; dĺžka 2,5 m 12,5 m/zväzok 1,95 DN 125; dĺžka 2,5 m 12,5 m/zväzok 3,10 DN 160; dĺžka 2,5 m 12,5 m/zväzok 4,95 DN 200; dĺžka 2,5 m 12,5 m/zväzok 7,85 DN 100; dĺžka 5 m 25 m/zväzok 4,20 Zrolovaný drenážny pás, vyrobený zlepením špeciálnych drenážnych dosiek s filtračnou geotextíliou. Špeciálne drenážne dosky spájajú guľôčky polystyrénu so špeciálnym lepidlom a s bitumenovou živicou. Objem póru >= 29%. Bez freónov. Veľkoplošný formát na vyžiadanie. Tretí a štvrtý stavebnicový prvok systému opti-drän; drenážna a ochranná vrstva na vonkajších stenách pivničných priestorov, nosných stenách a podobných objektoch. Integrovaná filtračná tkanina zabraňuje zaneseniu drenážnej vrstvy. obj. číslo výrobok technické údaje balenie EUR/m opti-roll W3; veľkoť rolky 100 x 300 cm 2 rolky = 6 m 2 10,90 18

19 Systém pre drenážovanie budov zaistená kvalita Špeciálna drenážna a ochranná doska. V drenážnej doske sú spojené guľôčky polystyrénu so špeciálnym lepidlom a s bitumenovou živicou. Objem póru >= 29%. Označenie 3 oranžové pruhy, oranžové balenie. Bez freónov. Veľkoplošný formát na vyžiadanie. obj. číslo výrobok technické údaje balenie EUR/m opti-pordrän W3 = 5 cm; veľkosť dosky 100 x 75 x 5 cm opti-pordrän W4 = 6,5 cm; veľkosť dosky 100 x 75 x 6,5 cm Tretí a štvrtý stavebnicový prvok systému opti-drän; zvislá drenážna vrstva na vonkajších stenách pivničných priestorov, nosných stenách a podobných objektoch. 10 kusov 7,80 = 7,5 m 2 8 kusov 9,90 = 6 m 2 Deliaca a filtračná tkanina z polyetylénu / polypropylénu. Štvrtý stavebnicový prvok systému opti-drän; zabraňuje zaneseniu drenážnej dosky. obj. číslo výrobok technické údaje balenie EUR/m opti-flor 64 cm x 50 m; 125 g/m 2 32 m 2 2, opti-flor 112 cm x 50 m; 125 g/m 2 56 m 2 2, opti-flor 225 cm x 50 m; 125 g/m 2 112,50 m 2 2,05 Pokyn pre pokládku: Drenážne dosky a filtračná tkanina spoločnosti Fränkische sa pripevní pomocou bežného lepidla neobsahujúceho riedidlo (ktoré sa znáša so živicami a polystyrénom) a to bodovo alebo v pásoch po úplnom vytvrdnutí izolácie, napr. po nanesení hrubej vrstvy. Vždy je potrebné dbať na príslušné pokyny výrobcu izolácií! 0338-CPD-55 19

20 Viacúčelové drenážne systémy z PVC-U Čiastočne perforovaná drenážna rúra (perforácia na 220 obvodu rúry) a viacúčelové rúry podľa DIN , typ C1. LP (TS) Čiastočne perforovaná drenážna rúra (perforácia na 220 obvodu rúry). Prierez tunelového tvaru, s hladkým dnom a so spojkou. Farba modrá. Ako drenážne potrubie pre funkčné odvodnenie komunikácií, letiskových plôch a športových areálov a tiež v takých prípadoch, kedy sú kladené zvýšené požiadavky na drenážne potrubie. Vysoká pevnosť v tlaku. Tunelový tvar korugovaného povrchu rúry zabezpečuje odolnosť voči statickému a dynamickému zaťaženiu. Dobrá schopnosť ohybu. Vysoká prietočná kapacita vďaka hladkému dnu rúry. obj. číslo výrobok technické údaje balenie EUR/m Strasil LP (TS) DN 100; dĺžka 6 m 600 m/paleta 2, Strasil LP (TS) DN 150; dĺžka 6 m 276 m/paleta 4, Strasil LP (TS) DN 200; dĺžka 6 m 150 m/paleta 11,35 MP (MZ) Viacúčelová rúra z PVC-U. Vodotesné spojenie možno zabezpečiť pomocou spojovacích nátrubkov vrátane profilových tesniacich krúžkov. Farba modrá. obj. číslo výrobok technické údaje balenie EUR/m Strasil MP (MZ) DN 200; dĺžka 6 m 150 m/paleta 12, Strasil MP (MZ) DN 250; dĺžka 6 m 96 m/paleta 14, Strasil MP (MZ) DN 350; dĺžka 6 m 54 m/paleta 33,50 príslušenstvo LP drenážna rúra s otvormi iba v hornej časti obvodu rúry. MP viacúčelová rúra Z PVC-U. obj. číslo výrobok technické údaje ks/balenie EUR/ks spojovací nátrubok DN , spojovací nátrubok DN , spojovací nátrubok DN , spojovací nátrubok DN , spojovací nátrubok DN , profilovaný tesniaci krúžok profilovaný tesniaci krúžok profilovaný tesniaci krúžok DN ,75 DN ,65 DN ,45 20

21 Viacúčelové drenážne systémy z PVC-U Z PVC-U. príslušenstvo obj. číslo výrobok technické údaje ks/balenie EUR/ks oblúk 45 DN , oblúk 45 DN , oblúk 45 DN , oblúk 45 DN , oblúk 45 DN , oblúk 90 DN , oblúk 90 DN , oblúk 90 DN , oblúk 90 DN , oblúk 90 DN , záslepka DN , záslepka DN , záslepka DN , záslepka DN , záslepka DN , vnútorná vložka šachty DN , vnútorná vložka šachty DN , vnútorná vložka šachty DN , vnútorná vložka šachty DN , vnútorná vložka šachty DN , výtokový diel so záklopkou výtokový diel so záklopkou výtokový diel so záklopkou výtokový diel so záklopkou výtokový diel so záklopkou DN 100; dĺžka 1 m 1 38,50 DN 150; dĺžka 1 m 1 53,05 DN 200; dĺžka 1 m 1 93,55 DN 250; dĺžka 1 m 1 238,30 DN 350; dĺžka 1 m 1 285,50 21

22 Viacúčelové drenážne systémy z PVC-U Z PVC-U. príslušenstvo obj. číslo výrobok technické údaje ks/balenie EUR/ks nasadzovacia spojka DN 100/DN 100 vnútorná nasadzovacia spojka DN 150/DN 150 vnútorná nasadzovacia spojka DN 200/DN 200 vnútorná nasadzovacia spojka DN 250/DN 250 vnútorná nasadzovacia spojka DN 100/DN 100 vonkajšia 1 6, , , ,70 1 5, nasadzovacia spojka DN 150/DN 150 vonkajšia 1 9, nasadzovacia spojka DN 200/DN 200 vonkajšia nasadzovacia spojka DN 250/DN 250 vonkajšia 1 30, , T-kus DN , T-kus DN , T-kus DN , T-kus DN , T-kus DN , T-kus s redukciou DN 150/DN , T-kus s redukciou DN 200/DN , T-kus s redukciou DN 250/DN , T-kus s redukciou DN 350/DN , T-kus s redukciou DN 200/DN , T-kus s redukciou DN 250/DN , T-kus s redukciou DN 350/DN , T-kus s redukciou DN 250/DN , T-kus s redukciou DN 350/DN , T-kus s redukciou DN 350/DN ,70 22

23 Viacúčelové drenážne systémy z PVC-U Z PVC-U. príslušenstvo obj. číslo výrobok technické údaje ks/balenie EUR/ks odbočka 45 ľavá DN , odbočka 45 ľavá DN , odbočka 45 ľavá DN , odbočka 45 ľavá DN , odbočka 45 ľavá DN , odbočka 45 pravá DN , odbočka 45 pravá DN , odbočka 45 pravá DN , odbočka 45 pravá DN , odbočka 45 pravá DN , odbočka 45 s redukciou ľavá odbočka 45 s redukciou ľavá odbočka 45 s redukciou ľavá odbočka 45 s redukciou ľavá DN 150/DN ,20 DN 200/DN ,90 DN 250/DN ,95 DN 350/DN ,85 23

24 Viacúčelové drenážne systémy z PVC-U Z PVC-U. príslušenstvo obj. číslo výrobok technické údaje ks/balenie EUR/ks odbočka 45 s redukciou pravá odbočka 45 s redukciou pravá odbočka 45 s redukciou pravá odbočka 45 s redukciou pravá odbočka 45 s redukciou ľavá odbočka 45 s redukciou ľavá odbočka 45 s redukciou ľavá odbočka 45 s redukciou pravá odbočka 45 s redukciou pravá odbočka 45 s redukciou pravá odbočka 45 s redukciou ľavá odbočka 45 s redukciou ľavá odbočka 45 s redukciou pravá odbočka 45 s redukciou pravá DN 150/DN ,20 DN 200/DN ,50 DN 250/DN ,50 DN 350/DN ,85 DN 200/DN ,50 DN 250/DN ,25 DN 350/DN ,50 DN 200/DN ,50 DN 250/DN ,25 DN 350/DN ,50 DN 250/DN ,00 DN 350/DN ,20 DN 250/DN ,95 DN 350/DN , redukčná spojka DN 150/DN , redukčná spojka DN 200/DN , redukčná spojka DN 250/DN , redukčná spojka DN 350/DN , redukčná spojka DN 200/DN , redukčná spojka DN 250/DN , redukčná spojka DN 350/DN , redukčná spojka DN 250/DN , redukčná spojka DN 350/DN , redukčná spojka DN 350/DN ,50 Ďalšie tvarovky na vyžiadanie. 24

25 Viacúčelové drenážne systémy z PE-HD Čiastočne perforované drenážne rúry, celoperforované drenážne rúry a viacúčelové rúry perforované na 120 obvodu rúry. Drenážne systémy Strabusil sú z dvojplášťového PE+HD (kruhová tuhosť SN 8) a zabezpečujú vysokú statickú tuhosť a pevnosť v tlaku. LP (TS) Čiastočne perforovaná drenážna rúra (otvory na 220 obvodu rúry), z vysoko kvalitného PE-HD (vonkajšia strana korugovaná, vnútorná strana hladká) so spojkou. Farba červená, s farebným označením vrchnej strany. Ako drenážne potrubie pre funkčné odvodnenie komunikácií, letiskových plôch a športových areálov, ako aj na skládkach a železniciach, kde sú kladené požiadavky na zvýšené zaťaženie. obj. číslo výrobok technické údaje balenie EUR/m Strabusil LP (TS) DN 100; dĺžka 6 m 540 m/paleta 2, Strabusil LP (TS) DN 150; dĺžka 6 m 252 m/paleta 4, Strabusil LP (TS) DN 200; dĺžka 6 m 138 m/paleta 10,80 TP (VS) Celoperforovaná drenážna rúra (otvory na 360 obvodu rúry) z vysoko kvalitného PE-HD (vonkajšia strana korugovaná, vnútorná strana hladká) so spojkou. Farba čierna. obj. číslo výrobok technické údaje balenie EUR/m Strabusil TP (VS) DN 100; dĺžka 6 m 540 m/paleta 2, Strabusil TP (VS) DN 150; dĺžka 6 m 252 m/paleta 4, Strabusil TP (VS) DN 200; dĺžka 6 m 138 m/paleta 10, Strabusil TP (VS) DN 250; dĺžka 6 m 84 m/paleta 12, Strabusil TP (VS) DN 300; dĺžka 6 m 54 m/paleta 23, Strabusil TP (VS) DN 350; dĺžka 6 m 48 m/paleta 28, Strabusil TP (VS) DN 400; dĺžka 6 m*) 30 m/paleta 39,50 *) DN 400 na vyžiadanie. LP drenážna rúra s otvormi iba v hornej časti obvodu rúry. TP celoperforovaná drenážna rúra MP (MZ) Čiastočne perforovaná viacúčelová rúra (otvory na 120 obvodu rúry) z dvojplášťového PE-HD (vonkajšia strana korugovaná, vnútorná strana hladká) s vodotesnou spojkou vrátane tesnenia. Farba čierna, s farebným označením vrchnej strany. obj. číslo výrobok technické údaje balenie EUR/m Strabusil MP (MZ) DN 200; dĺžka 6 m 138 m/paleta 11, Strabusil MP (MZ) DN 250; dĺžka 6 m 84 m/paleta 12, Strabusil MP (MZ) DN 300; dĺžka 6 m 54 m/paleta 23, Strabusil MP (MZ) DN 350; dĺžka 6 m 48 m/paleta 28, Strabusil MP (MZ) DN 400; dĺžka 6 m*) 30 m/paleta 39,50 *) DN 400 na vyžiadanie. MP viacúčelová rúra 25

26 Viacúčelové drenážne systémy z PE-HD príslušenstvo obj. číslo výrobok technické údaje ks/balenie EUR/ks spojovací nátrubok DN , spojovací nátrubok DN , spojovací nátrubok DN , spojovací nátrubok DN , spojovací nátrubok DN , spojovací nátrubok DN , spojovací nátrubok DN , profilový tesniaci krúžok DN , profilový tesniaci krúžok DN , profilový tesniaci krúžok DN , profilový tesniaci krúžok DN , profilový tesniaci krúžok DN , koleno 45 DN , koleno 45 DN , koleno 45 DN , koleno 45 DN , koleno 45 DN , koleno 90 DN , koleno 90 DN , koleno 90 DN , koleno 90 DN , koleno 90 DN , záslepka DN , záslepka DN , záslepka DN , záslepka DN , záslepka DN , výtokový diel s odvodňovacou klapkou výtokový diel s odvodňovacou klapkou výtokový diel s odvodňovacou klapkou výtokový diel s odvodňovacou klapkou výtokový diel s odvodňovacou klapkou DN 100; dĺžka 1 m 1 37,30 DN 150; dĺžka 1 m 1 52,30 DN 200; dĺžka 1 m 1 91,70 DN 250; dĺžka 1 m 1 234,95 DN 350; dĺžka 1 m 1 263,85 26

27 Viacúčelové drenážne systémy z PE-HD príslušenstvo obj. číslo výrobok technické údaje ks/balenie EUR/ks T-kus DN , T-kus DN , T-kus DN , T-kus DN , T-kus DN , T-kus s redukciou DN 150/DN , T-kus s redukciou DN 200/DN , T-kus s redukciou DN 250/DN , T-kus s redukciou DN 350/DN , T-kus s redukciou DN 200/DN , T-kus s redukciou DN 250/DN , T-kus s redukciou DN 350/DN , T-kus s redukciou DN 250/DN , T-kus s redukciou DN 350/DN , T-kus s redukciou DN 350/DN , odbočka 45 DN , odbočka 45 DN , odbočka 45 DN , odbočka 45 DN , odbočka 45 DN , odbočka 45 s redukciou odbočka 45 s redukciou odbočka 45 s redukciou odbočka 45 s redukciou odbočka 45 s redukciou odbočka 45 s redukciou odbočka 45 s redukciou DN 150/DN ,05 DN 200/DN ,40 DN 250/DN ,95 DN 350/DN ,45 DN 200/DN ,85 DN 250/DN ,60 DN 350/DN , odbočka 45 s redukciou odbočka 45 s redukciou DN 250/DN ,75 DN 350/DN ,40 27

28 Viacúčelové drenážne systémy z PE-HD príslušenstvo obj. číslo výrobok technické údaje ks/balenie EUR/ks redukčná spojka DN 150/DN , redukčná spojka DN 200/DN , redukčná spojka DN 250/DN , redukčná spojka DN 350/DN , redukčná spojka DN 200/DN , redukčná spojka DN 250/DN , redukčná spojka DN 350/DN , redukčná spojka DN 250/DN , redukčná spojka DN 350/DN , redukčná spojka DN 350/DN , prechod na KG DN 100/DN 100 s ostrým zakončením KG (nasaditeľná spojka KG) prechod na KG DN 150/DN 150 s ostrým zakončením KG (nasaditeľná spojka KG) 1 6, , prechod na KG DN 200/DN 200 s ostrým zakončením KG (nasaditeľná spojka KG) 1 29, prechod na KG DN 250/DN 250 s ostrým zakončením KG (nasaditeľná spojka KG) prechod na KG DN 100/DN 100 so spojkou KG (nasunuteľné ostré zakončenie KG) prechod na KG DN 150/DN 150 so spojkou KG (nasunuteľné ostré zakončenie KG) 1 56,15 1 6, , prechod na KG DN 200/DN 200 so spojkou KG (nasunuteľné ostré zakončenie KG) prechod na KG DN 250/DN 250 so spojkou KG (nasunuteľné ostré zakončenie KG) 1 26, ,00 Ďalšie tvarovky na vyžiadanie. Tvarovky je možné v prípade záujmu a za príplatok dodať tiež v prevedení z polyetylénu. 28

29 Viacúčelové drenážne systémy z PE-HD 400 Preplachovacia a kontrolná šachta z polyetylénu, farba čierna. Základné teleso vnútorný priemer > 500 mm. Odolná voči UV žiareniu; hmotnosť cca. 11 kg. Odolná voči kyselinám, lúhom olejom, tukom a cementu podľa DIN Vodotesná, tepelná odolnosť od 40 C do +80 C. Vhodná na inštaláciu na pozemných komunikáciách. Preplachovacia a kontrolná šachta pre drenážne rúry Strabusil v oblasti dopravných stavieb a inžinierskych sietí. Priame napojenie rúr Strabusil je možné realizovať tiež vodotesne. obj. číslo výrobok technické údaje ks/balenie EUR/ks Strabu-control 400 DN 400 2/ priebežná šachta; 1 vtok/1 odtok DN Strabu-control 400 DN 400 3/ odbočná šachta; 2 vtoky/1 odtok DN Strabu-control 400 DN 400 3/ odbočná šachta; 2 vtoky/1 odtok DN , , ,65 29

30 Viacúčelové drenážne systémy z PE-HD príslušenstvo šácht obj. číslo výrobok technické údaje ks/balenie EUR/ks nadstavbová rúra šachty D A = 400; konštrukčná dĺžka 3 m 1 146, profilový tesniaci pre redukčný prvok DN ,65 krúžok profilový tesniaci pre redukčný prvok DN ,60 krúžok profilový tesniaci pre nadstavbovú rúru D A = ,40 krúžok koncová záslepka DN , koncová záslepka DN , redukčný prvok DN 250/DN , redukčný prvok DN 250/DN , redukčný prvok DN 250/DN , redukčný prvok DN 350/DN ,20 Ďalšie tvarovky na vyžiadanie Záslepka pre stavebnú fázu polyetylén; pre šachtovú rúru D A = 400; 1 9, poklop šachty liatina; trieda A 15 z tvárnej liatiny s uzamykaním, bez ventilačných otvorov poklop šachty liatina; trieda B 125 poklop z liatiny, liatinový rám, betónový podkladový prstenec; bez vetracích otvorov poklop šachty liatina; trieda D 400 poklop z liatiny, liatinový rám, betónový podkladový prstenec; bez vetracích otvorov poklop šachty liatina; trieda B 125 poklop z liatiny, liatinový rám, betónový podkladový prstenec; s vetracími otvormi poklop šachty liatina; trieda D 400 poklop z liatiny, liatinový rám, betónový podkladový prstenec; s vetracími otvormi vtokový rošt liatina; trieda B 125 vtokový rošt, liatinový rám, betónový podkladový prstenec vtokový rošt liatina; trieda D 400 vtokový rošt, liatinový rám, betónový podkladový prstenec 1 48, , , , , , , lapač nečistôt pre vtokové rošty 1 26,15 Ďalšie tvarovky na vyžiadanie. 30

31 Systémy pre kanalizáciu Kanalizačné rúry dažďovej a splaškovej kanalizácie Kanalizačná rúra na odvod dažďovej a splaškovej vody z polypropylénu (vonkajšia strana korugovaná, vnútorná strana hladká), vrátane tesniaceho krúžku a spojky. Z vonkajšej strany čierna, vo vnútri modrá. Extrémne zaťažiteľná (SN 8 STN EN ISO 9969) Pre splaškovú a dažďovú kanalizáciu. obj. číslo výrobok technické údaje balenie EUR/m Aqua-pipe DN 150; dĺžka 6 m 252 m/paleta 5, Aqua-pipe DN 200; dĺžka 6 m 138 m/paleta 8, Aqua-pipe DN 250; dĺžka 6 m 84 m/paleta 12, Aqua-pipe DN 300; dĺžka 6 m 54 m/paleta 16, Aqua-pipe DN 350; dĺžka 6 m 48 m/paleta 22, Aqua-pipe DN 400; dĺžka 6 m 30 m/paleta 30, Aqua-pipe DN 500; dĺžka 6 m 24 m/paleta 50, Aqua-pipe DN 600; dĺžka 6 m 12 m/paleta 63,00 Pokyn pre pokládku: Pri inštalácii Aqua-pipe je potrebné dbať na náš návod pre pokládku! príslušenstvo obj. číslo výrobok technické údaje kus/balenie EUR/ks spojka DN , spojka DN , spojka DN , spojka DN , spojka DN , spojka DN , spojka DN , spojka DN , profilový tesniaci krúžok DN , profilový tesniaci krúžok DN , profilový tesniaci krúžok DN , profilový tesniaci krúžok DN , profilový tesniaci krúžok DN , profilový tesniaci krúžok DN , profilový tesniaci krúžok DN , profilový tesniaci krúžok DN ,00 31

32 Systémy pre kanalizáciu príslušenstvo obj. číslo výrobok technické údaje kus/balenie EUR/ks vnútorná vložka šachty DN 150; plast*) 1 16, vnútorná vložka šachty DN 200; plast*) 1 19, vnútorná vložka šachty DN 250; plast*) 1 23, vnútorná vložka šachty DN 300; plast*) 1 34, vnútorná vložka šachty DN 350; plast*) 1 48, vnútorná vložka šachty DN 400; plast*) 1 68, vnútorná vložka šachty DN 500; plast vystužený sklenenými vláknami vnútorná vložka šachty DN 600; plast vystužený sklenenými vláknami 1 90, ,00 *) Skutočné prevedenie nemusí zodpovedať vyobrazeniu. Ďalšie tvarovky na vyžiadanie. 32

33 Systémy pre kanalizáciu Sada Aqua-dock sa skladá zo sedlového dielu a profilového tesniaceho krúžku DN 150. Prípojku 90 je možné použiť ako pri nových inštaláciách, tak aj pri existujúcom potrubí. Napojenie bočných prítokov pod 90 uhlom pre pripojenie uličných vpustov do hlavného zberného kanalizačného systému. obj. číslo výrobok technické údaje balenie EUR/ks Aqua-dock DN 300/ sada 79, Aqua-dock DN 350/ sada 79, Aqua-dock DN 400/ sada 96, Aqua-dock DN 500/ sada 112, Aqua-dock DN 600/ sada 131,10 príslušenstvo obj. číslo výrobok technické údaje kus/balenie EUR/ks dierovacia píla vrátane vodiaceho vrtáku Ø 178,5 mm ± 0,5 mm 1 na vyžiadanie náhradný vodiaci vrták pre dierovaciu pílu 1 na vyžiadanie montážny kľúč 1 na vyžiadanie Ohybná rúra z polyetylénu (vonkajšia strana korugovaná, s vnútornou rúrou). Z vonkajšej strany čierna, vo vnútri modrá. Extrémne zaťažiteľná (SN 8 STN EN ISO 9969). Vďaka ohybnosti tejto rúry možno upustiť od tvarových súčastí ako sú kolená a oblúky. Ako prepojovacie potrubie medzi cestným odtokom a šachtovým, príp. zberným vedením. obj. číslo výrobok technické údaje balenie EUR/m Aqua-flex DN 150 rolka 25 m 5,95 príslušenstvo obj. číslo výrobok technické údaje balenie EUR/ks šachtová spojka DN 150 (pre odtok z cesty) 1 kus 5, prechod na KG DN 150; vrátane tesniaceho 1 kus 7,30 krúžku; (nasaditeľný na spojku KG) prechod na kameninu DN 150; vrátane tesniaceho krúžku; (nasúvací do kameninové spojky L) 1 kus 7, pripojovacia sada z betonových rúr DN 150; trojdielna (nutný vrták o priemere 186 mm) 1 sada 22, odbočka 45 DN 150/150; vrátane tesniaceho krúžku 1 kus 22, spojka DN 150; vrátane tesniaceho krúžku 1 kus 6, profilový tesniaci krúžok DN kus 1,30 Pokyn pre pokládku: Pri inštalácii systému Aqua-dock a Aqua-flex je potrebné dbať na náš návod na pokládku. 33

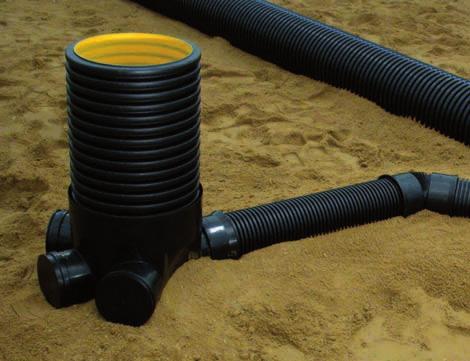

34 Šachtové systémy Šachta domovej prípojky z vysoko akostného PE-HD, DA = 400; vo vnútri žltá. Vždy 3 vtoky pre spojku KG DN 150 tesniacimi prvkami zo závodu: dva z týchto vtokov sú uzavreté záslepkou z PE, šachta má 1 odtok KG DN 150. vrátane rúrovej nadstavby voliteľná výška šachty 0,80 m popr. 1,5 m Ako kontrolná a preplachovacia šachta na odpadovú a dažďovú vodu v oblasti bytovej a priemyselnej výstavby; pre parkovacie a skladovacie plochy, v oblasti poľnohospodárskej a záhradníckej výroby. odtok KG DN 150 (prechod na robukan je možný) Schválené DIBt vodotesné spojenie medzi základňou šachty a nadstavbou prítok konca spojok KG obj. číslo výrobok technické údaje kus/balenie EUR/ks multi-control výška šachty 80 cm 8/paleta 129, multi-control výška šachty 150 cm 4/paleta 141,55 príslušenstvo obj. číslo výrobok technické údaje kus/balenie EUR/ks nadstavbová rúra šachty PE HD; D A = 400; délka 1 m; vo vnútri žltá, s vodotesnou výmennou spojkou a jedným samostatným tesniacim krúžkom 1 53, obojstranná spojka D A = 400; pre spojenie nadstavbových 1 28,10 rúr profilový tesniaci krúžok D A = 400; pre nadstavbovú rúru 1 12, poklop šachty liatina; trieda A 15*), s aretáciou; bez vetracích otvorov poklop šachty liatina; trieda B 125*); bez vetracích otvorov; s betónovým rámom (sada) poklop šachty betón 72 x 72 x 12 cm betónový rám s betónovým poklopom *) Ďalšie možnosti poklopov na vyžiadanie. 1 46, , ,40 34

35 Šachtové systémy Ľahko použiteľný univerzálny šachtový systém z polyetylénu PE- HD, DN 300; farba modrá. S troma prítokmi DN 200 a lapačom piesku, vrátane jednej záslepky DN 200 a pochôdzneho poklopu s aretáciou. Univerzálna šachtová technika na použitie v oblasti inžinierskych stavieb. obj. číslo výrobok technické údaje balenie EUR/ks uni-control DN 300 s lapačom piesku; konštrukčná dĺžka 80 cm, úžitková dĺžka 65 cm 12 kusov/paleta 153,90 príslušenstvo obj. číslo výrobok technické údaje ks/balenie EUR/ks nadstavbová rúra DN 300; so spojkou; dĺžka 80 cm 1 32,40 k šachte obojstranná spojka DN 300; pre spojenie nadstavbových rúr 1 22, poklop šachty s aretáciou 1 19, záslepka DN , redukcia DN 200/DN 100 Drän 1 9, redukcia DN 200/DN 100 KG 1 9, redukcia DN 200/DN 125 Drän/KG 1 9, redukcia DN 200/DN 160 Drän/KG , redukcia 200/Strasil DN , redukcia 200/Strasil DN , redukcia 200/Strabusil DN , redukcia 200/Strabusil DN , adaptér Strasil DN , adaptér Strabusil DN ,90 Ďalšie tvarovky a poklopy pre vyššie zaťaženie možno dodať na vyžiadanie. poklop s aretáciou liatinový poklop trieda B a betónový prstenec priemer

36 Ochrana káblov pri ukladaní do zeme Chránička z polyetylénu PE-HD (dvojplášťová, z vonkajšej strany korugovaná, vo vnútri hladká) podľa STN EN so spojkou. Farba čierna. Vysoká odolnosť voči tlaku, dynamická pevnosť a vysoká odolnosť voči UV žiareniu. Použitím obojstranných spojok vznikajú spoje tesné voči piesku (SD). Pri spojení s profilovými tesniacimi krúžkami vznikajú vodotesné spoje (WD). Ako chránička napr. pod komunikácie, námestia, pri výstavbe koľajových telies a tunelov, atď. obj. číslo výrobok technické údaje balenie EUR/m Kabuflex S DN 75; dĺžka 6 m; D A = 75; D I = m/paleta 1, Kabuflex S DN 110; dĺžka 6 m; D A = 110; D I = m/paleta 2, Kabuflex S DN 120; dĺžka 6 m; D A = 117; D I = m/paleta 3, Kabuflex S DN 125; dĺžka 6 m; D A = 125; D I = m/paleta 3, Kabuflex S DN 145; dĺžka 6 m; D A = 145; D I = m/paleta 4, Kabuflex S DN 160; dĺžka 6 m; D A = 160; D I = m/paleta 5, Kabuflex S DN 175; dĺžka 6 m; D A = 173; D I = m/paleta 5,95 Chránička z polyetylénu PE-HD (dvojplášťová, z vonkajšej strany korugovaná, vo vnútri hladká) podľa STN EN so spojkou. Ohybná, v kotúčoch, s lankom na pretiahnutie lanovodu. Farba čierna. Vysoká odolnosť voči tlaku, dynamická pevnosť a vysoká odolnosť voči UV žiareniu. Použitím obojstranných spojok vznikajú spoje tesné voči piesku (SD). Pri spojení s profilovými tesniacimi krúžkami vznikajú vodotesné spoje (WD). Ako chránička napr. pod komunikácie, námestia, pri výstavbe koľajových telies a tunelov, atď. obj. číslo výrobok technické údaje balenie EUR/m Kabuflex R DN 40; D A = 40; D I = m-rolka 0, Kabuflex R DN 50; D A = 50; D I = m-rolka 1, Kabuflex R DN 63; D A = 64; D I = m-rolka 1, Kabuflex R DN 75; D A = 75; D I = m-rolka 1, Kabuflex R DN 90; D A = 90; D I = m-rolka 2, Kabuflex R DN 110; D A = 110; D I = m-rolka 2, Kabuflex R DN 120; D A = 117; D I = m-rolka 3, Kabuflex R DN 125; D A = 125; D I = m-rolka 3, Kabuflex R DN 160; D A = 160; D I = m-rolka 5,40 36
