1 RONN TECH ODLUČOVACÍ A VSAKOVACÍ TECHNIKA DRENÁŽNÍ SYSTÉMY PRO ODVODNĚNÍ KOMUNIKACÍ A BUDOV Drenážní systémy pro odvodnění komunikací a budov Odlučovací a vsakovací technika

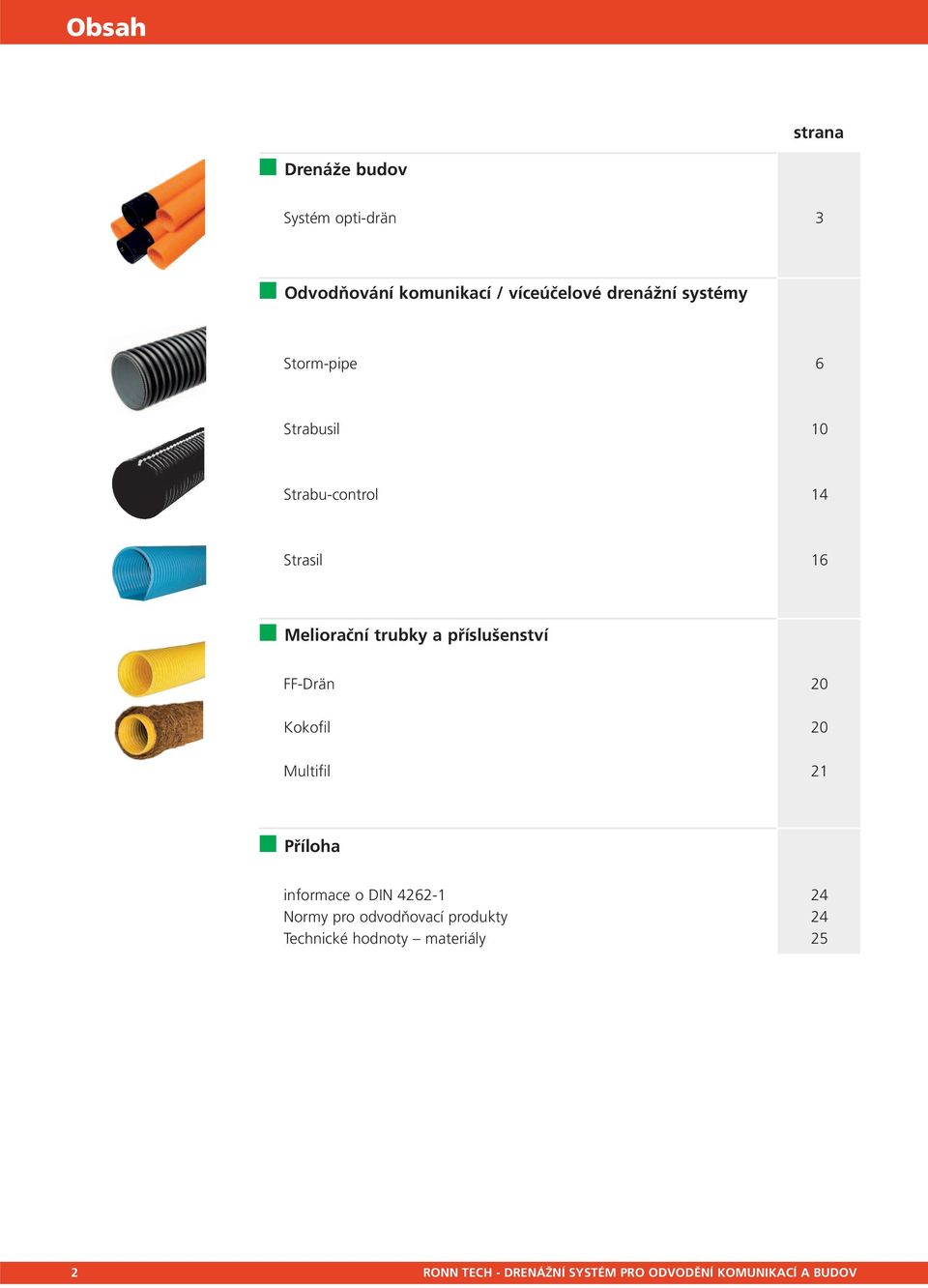

2 Obsah strana Drenáže budov Systém opti-drän 3 Odvodňování komunikací / víceúčelové drenážní systémy Storm-pipe 6 Strabusil 10 Strabu-control 14 Strasil 16 Meliorační trubky a příslušenství FF-Drän 20 Kokofil 20 Multifil 21 Příloha informace o DIN Normy pro odvodňovací produkty 24 Technické hodnoty materiály 25 2 RONN TECH - DRENÁŽNÍ SYSTÉM PRO ODVODĚNÍ KOMUNIKACÍ A BUDOV

3 Drenáže budov dle DIN 4095 opti-drän systém Odborná drenáž budov dle DIN 4095 opti-control šachta Proplachovací, kontrolní a sběrná šachta pro odbornou drenáž budov dle DIN 4095, volitelně s lapačem písku nebo bez, vnější průměr DA 315 mm, konstrukční výška 80 cm, materiál PVC-U, barva oranžová, se 3 kusy připojovacích hrdel DN 200 a 3 záslepkami, s aretovatelným šachtovým poklopem z PP, s plnitelným dvojitým dnem pro zlepšení stability a jako zajištění proti vztlaku. Použití: Konstrukční prvek systému optidrän, pro proplachování a kontrolu drenáže budov. Dle DIN 4095 je třeba při každé změně směru drenážního potrubí osadit kontrolní šachtu. amerainspektion a K c o H hdruc ks pülbarkeit o c hdr h m amerainspe ruc ks pül u kti t r e ba rk lb ion keit opti-control bez lapače písku opti-control s lapačem písku opti-control kaskádová šachta Šachtový poklop z PP Užitečná výška 65 cm 80 cm Šachtový poklop z PP Užitečná výška 35 cm Lapač písku 30 cm 80 cm jako nástavec na opti-control a lapačem písku nebo bez Oboustranná násuvná spojka DIN 4095 Záslepka Záslepka Dno Upínací kroužek Dno Upínací kroužek 80 cm Záslepka Písková, štěrková nebo betonová výplň ke zvýšení stability a také jako zajištění proti vztlaku Opti-control/oS DA 315; DI 285; bez lapače písku konstrukční výška 80 cm, 12 ks/pal ,00 užitečná výška 65 cm Opti-control/mS DA 315; DI 285; s lapačem písku konstrukční výška 80 cm, 12 ks/pal ,00 užitečná výška 35 cm Opti-control DA 315; DI 285; s oboustrannou kaskádová šachta násuvnou spojkou; konstrukční výška 1 ks ,00 80 cm, užitečná výška 80 cm RONN TECH - DRENÁŽNÍ SYSTÉM PRO ODVODĚNÍ KOMUNIKACÍ A BUDOV 3

4 Drenáže budov dle DIN 4095 opti-control šachtové příslušenství DA = 315 Šachtový DA 315; PVC-U; 2 kusy prodlužovací konstrukční výška 105 cm, 16 ks/pal. 700,00 nástavec užitečná výška 80 cm Šachtový prodlužovací nástavec 80 cm 25 cm Oboustranná DA 323; DI 315; násuvná konstrukční výška 33 cm, PVC-U; pro 1 kus 300,00 spojka zbytkové délky prodlužovacího nástavce Oboustranná násuvná spojka 33 cm Záslepka DN kus 110,00 Záslepka Redukce DN 200/DN 100 Drän 1 kus 200, DN 200/DN 100 KG 1 kus 200, DN 200/DN 125 Drän/KG 1 kus 200, DN 200/DN 160 Drän/KG kus 200, DN 200/Strasil DN kus 200,00 Redukce DN 200/Strasil DN kus 200, DN 200/Strabusil DN kus 200, DN 200/Strabusil DN kus 200,00 Adaptér Strasil DN kus 500, Strabusil DN kus 500,00 Šachtový poklop (PP) s aretací 1 kus 530,00 Šachtový poklop PP 33,5 cm Šachtový poklop (Alu) s aretací 1 kus 1 380, bez aretace 1 kus 1 020,00 Šachtový poklop hliník 32,5 cm Šachtový poklop třída B 125 (litina) bez větracích otvorů 1 kus 2 250,00 Šachtový poklop litina 44 cm 36 cm 10 cm Šachtový poklop (beton) x 50 x 13 cm 1 kus 2 150,00 Š achtový poklop beton 50 cm 13 cm Další poklopy na dotaz 4 RONN TECH - DRENÁŽNÍ SYSTÉM PRO ODVODĚNÍ KOMUNIKACÍ A BUDOV

5 Drenáže budov dle DIN 4095 opti-drän trubka Tyčová drenážní trubka z PVC-U dle DIN 4095, minimální plocha perforace pro vtékání vody 80 cm 2 /m, ohebná a se zárukou jakosti, barva oranžová, v délce 2,50 m s jednostranně nasazenou spojkou. Díly příslušenství viz. strana Použití: Konstrukční součást systému opti-drän, pro všechny oblasti drenážování budov. Minimální spád 0,5 % CZK/m opti-drän děrovaná DN 100; délka 2,5 m 330 m/pal. 12,5 m/sv. 45, DN 125; délka 2,5 m 202,5 m/pal. 12,5 m/sv. 75,00 DIN DN 160; délka 2,5 m 115 m/pal. 12,5 m/sv. 120,00 DIN DN 200; délka 2,5 m 75 m/pal. 12,5 m/sv. 185,00 opti-drän DN 100; délka 2,5 m 12,5 m/sv. 45,00 neděrovaná DN 125; délka 2,5 m 12,5 m/sv. 75, DN 160; délka 2,5 m 12,5 m/sv. 120, DN 200; délka 2,5 m 12,5 m/sv. 185,00 opti-drän plně filtrační trubka s opláštěním kokosovými vlákny DN 100; délka 5 m 25 m/sv. 97, DN 125; délka 5 m 25 m/sv. 160, DN 160; délka 5 m 25 m/sv. 275, DN 200; délka 5 m 25 m/sv. 400,00 opti-drän trubka Tepelně zpevněná filtrační geotextilie z PE/PP se speciálně uzpůsobenými vlastnostmi pro vytvoření filtračně stabilní drenáže dle DIN 4095, třída robustnosti geotextilie 2, velké palety na dotaz. Použití: Spolehlivě odděluje přiléhající, příp. nasypanou zeminu od vertikální drenážní vrstvy a štěrkového obsypu a zabraňuje jejich znečištění zeminou. CZK/m 2 opti-flor šířka 64 cm, délka 50 m; 32 m 2 hmotnost 125 g/m m 2 /pal. 75, šířka 112 cm, délka 50 m; 56 m 2 hmotnost 125 g/m m 2 /pal. 75, šířka 225 cm, délka 50 m; 112,5 m 2 hmotnost 125 g/m m 2 /pal. 75, CPD-55 RONN TECH - DRENÁŽNÍ SYSTÉM PRO ODVODĚNÍ KOMUNIKACÍ A BUDOV 5

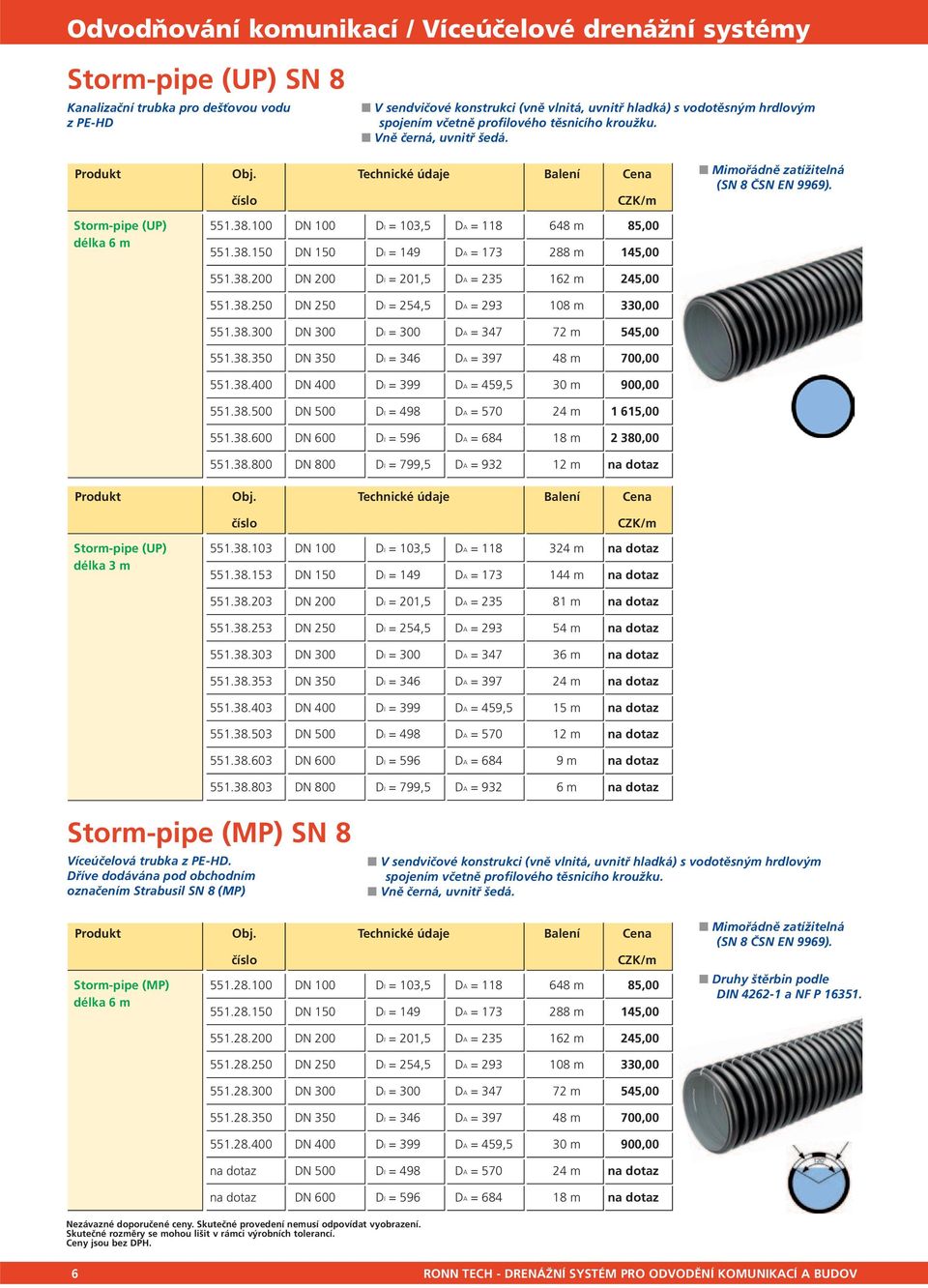

6 Odvodňování komunikací / Víceúčelové drenážní systémy Storm-pipe (UP) SN 8 Kanalizační trubka pro dešťovou vodu z PE-HD V sendvičové konstrukci (vně vlnitá, uvnitř hladká) s vodotěsným hrdlovým spojením včetně profilového těsnicího kroužku. Vně černá, uvnitř šedá. CZK/m Mimořádně zatížitelná (SN 8 ČSN EN 9969). Storm-pipe (UP) DN 100 DI = 103,5 DA = m 85,00 délka 6 m DN 150 DI = 149 DA = m 145, DN 200 DI = 201,5 DA = m 245, DN 250 DI = 254,5 DA = m 330, DN 300 DI = 300 DA = m 545, DN 350 DI = 346 DA = m 700, DN 400 DI = 399 DA = 459,5 30 m 900, DN 500 DI = 498 DA = m 1 615, DN 600 DI = 596 DA = m 2 380, DN 800 DI = 799,5 DA = m na dotaz CZK/m Storm-pipe (UP) DN 100 DI = 103,5 DA = m na dotaz délka 3 m DN 150 DI = 149 DA = m na dotaz DN 200 DI = 201,5 DA = m na dotaz DN 250 DI = 254,5 DA = m na dotaz DN 300 DI = 300 DA = m na dotaz DN 350 DI = 346 DA = m na dotaz DN 400 DI = 399 DA = 459,5 15 m na dotaz DN 500 DI = 498 DA = m na dotaz DN 600 DI = 596 DA = m na dotaz DN 800 DI = 799,5 DA = m na dotaz Storm-pipe (MP) SN 8 Víceúčelová trubka z PE-HD. Dříve dodávána pod obchodním označením Strabusil SN 8 (MP) V sendvičové konstrukci (vně vlnitá, uvnitř hladká) s vodotěsným hrdlovým spojením včetně profilového těsnicího kroužku. Vně černá, uvnitř šedá. CZK/m Storm-pipe (MP) DN 100 DI = 103,5 DA = m 85,00 délka 6 m DN 150 DI = 149 DA = m 145,00 Mimořádně zatížitelná (SN 8 ČSN EN 9969). Druhy štěrbin podle DIN a NF P DN 200 DI = 201,5 DA = m 245, DN 250 DI = 254,5 DA = m 330, DN 300 DI = 300 DA = m 545, DN 350 DI = 346 DA = m 700, DN 400 DI = 399 DA = 459,5 30 m 900,00 na dotaz DN 500 DI = 498 DA = m na dotaz na dotaz DN 600 DI = 596 DA = m na dotaz 6 RONN TECH - DRENÁŽNÍ SYSTÉM PRO ODVODĚNÍ KOMUNIKACÍ A BUDOV

7 Odvodňování komunikací / Víceúčelové drenážní systémy Storm-pipe (LP) SN 8 Částečně perforovaná drenážní trubka z PE-HD. Dříve dodávána pod obchodním označením Strabusil SN 8 (LP) V sendvičové konstrukci (vně vlnitá, uvnitř hladká) s volně přiloženou spojkou. Vně černá, uvnitř šedá, s bílým označením vrcholu. Mimořádně zatížitelná (SN 8 ČSN EN 9969). CZK/m Storm-pipe (LP) DN 100 DI = 103,5 DA = m 80,00 délka 6 m DN 150 DI = 149 DA = m 145, DN 200 DI = 201,5 DA = m 245, DN 250 DI = 254,5 DA = m 330, DN 300 DI = 300 DA = m 545, DN 350 DI = 346 DA = m 700, DN 400 DI = 399 DA = 459,5 30 m 900,00 na dotaz DN 500 DI = 498 DA = m na dotaz na dotaz DN 600 DI = 596 DA = m na dotaz Druhy štěrbin podle DIN a NF P Storm-pipe (TP) SN 8 Celoperforovaná drenážní trubka z PE-HD Dříve dodávána pod obchodním označením Strabusil SN 8 (TP) V sendvičové konstrukci (vně vlnitá, uvnitř hladká) s volně přiloženou spojkou. Vně černá, uvnitř šedá. CZK/m Storm-pipe (TP) DN 100 DI = 103,5 DA = m 85,00 délka 6 m DN 150 DI = 149 DA = m 145,00 Mimořádně zatížitelná (SN 8 ČSN EN 9969). Druhy štěrbin podle DIN a NF P DN 200 DI = 201,5 DA = m 245, DN 250 DI = 254,5 DA = m 330, DN 300 DI = 300 DA = m 545, DN 350 DI = 346 DA = m 700,00 na dotaz DN 400 DI = 399 DA = 459,5 30 m 900,00 na dotaz DN 500 DI = 498 DA = m na dotaz na dotaz DN 600 DI = 596 DA = m na dotaz RONN TECH - DRENÁŽNÍ SYSTÉM PRO ODVODĚNÍ KOMUNIKACÍ A BUDOV 7

8 Odvodňování komunikací / Víceúčelové drenážní systémy Storm-pipe příslušenství Spojka se středovým DN kus 200,00 dorazem vč. 2 těsnících kroužků DN kus 280, DN kus 540, DN kus 650, DN kus 820, DN kus 970, DN kus 1 260, DN kus 2 040, DN kus 3 970, DN kus na dotaz Přesuvná spojka DN kus 900,00 (ÜSM) bez dorazu DN kus 1 120, DN kus 1 370, DN kus 2 200, DN kus 2 380, DN kus 2 800, DN kus 3 400, DN kus 8 300, DN kus na dotaz Profilový těsnicí DN kus 42,00 kroužek DN kus 48, DN kus 83, DN kus 115, DN kus 200, DN kus 280, DN kus 320, DN kus 670, DN kus 1 070, DN kus na dotaz oblouk DN kus 400, DN kus 620,00 oblouk DN kus 580, DN kus 880,00 oblouk DN kus 465, DN kus 700,00 Další jmenovité světlosti na dotaz 8 RONN TECH - DRENÁŽNÍ SYSTÉM PRO ODVODĚNÍ KOMUNIKACÍ A BUDOV

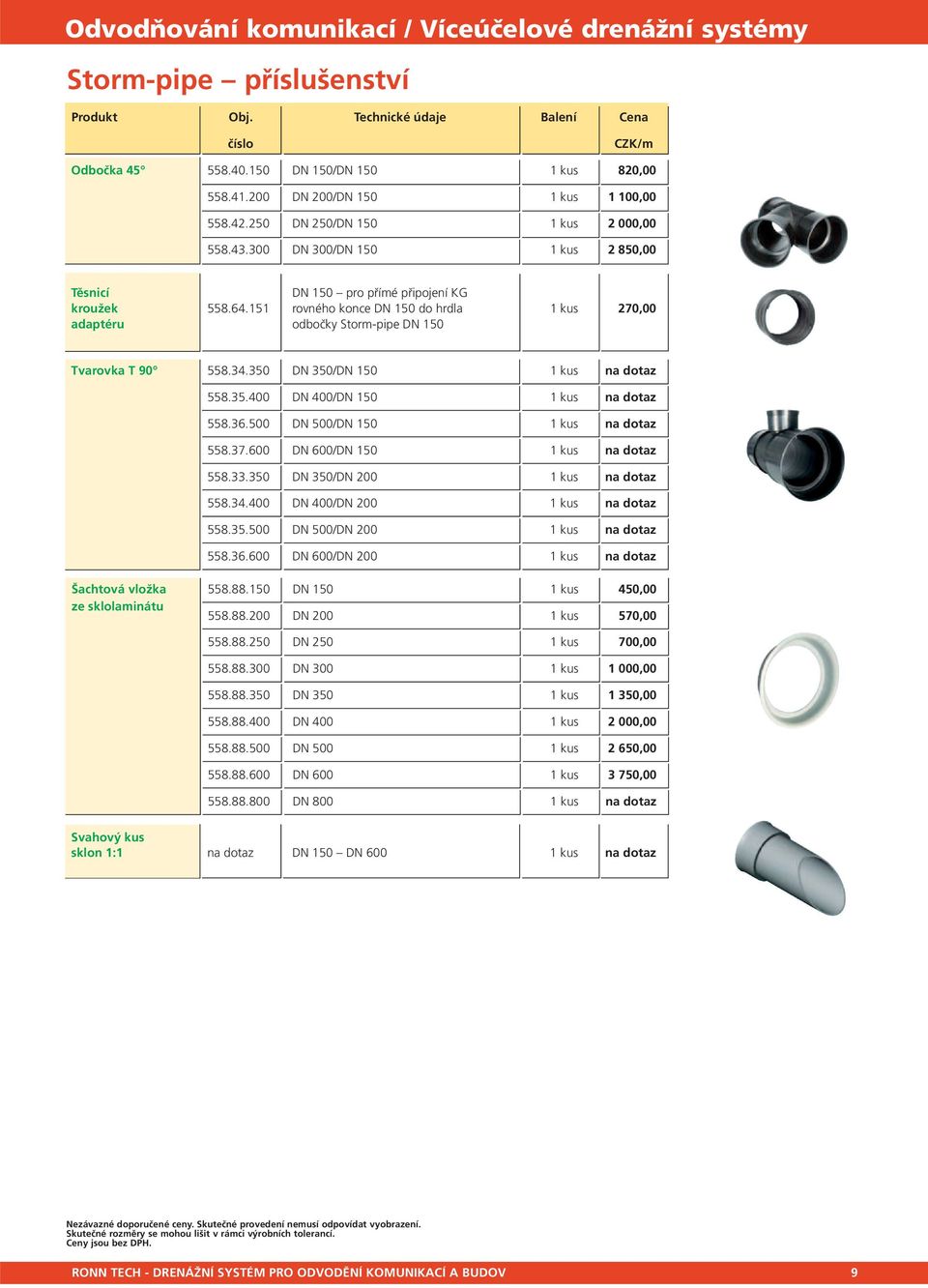

9 Odvodňování komunikací / Víceúčelové drenážní systémy Storm-pipe příslušenství CZK/m Odbočka DN 150/DN kus 820, DN 200/DN kus 1 100, DN 250/DN kus 2 000, DN 300/DN kus 2 850,00 Těsnicí DN 150 pro přímé připojení KG kroužek rovného konce DN 150 do hrdla 1 kus 270,00 adaptéru odbočky Storm-pipe DN 150 Tvarovka T DN 350/DN kus na dotaz DN 400/DN kus na dotaz DN 500/DN kus na dotaz DN 600/DN kus na dotaz DN 350/DN kus na dotaz DN 400/DN kus na dotaz DN 500/DN kus na dotaz DN 600/DN kus na dotaz Šachtová vložka DN kus 450,00 ze sklolaminátu DN kus 570, DN kus 700, DN kus 1 000, DN kus 1 350, DN kus 2 000, DN kus 2 650, DN kus 3 750, DN kus na dotaz Svahový kus sklon 1:1 na dotaz DN 150 DN kus na dotaz RONN TECH - DRENÁŽNÍ SYSTÉM PRO ODVODĚNÍ KOMUNIKACÍ A BUDOV 9

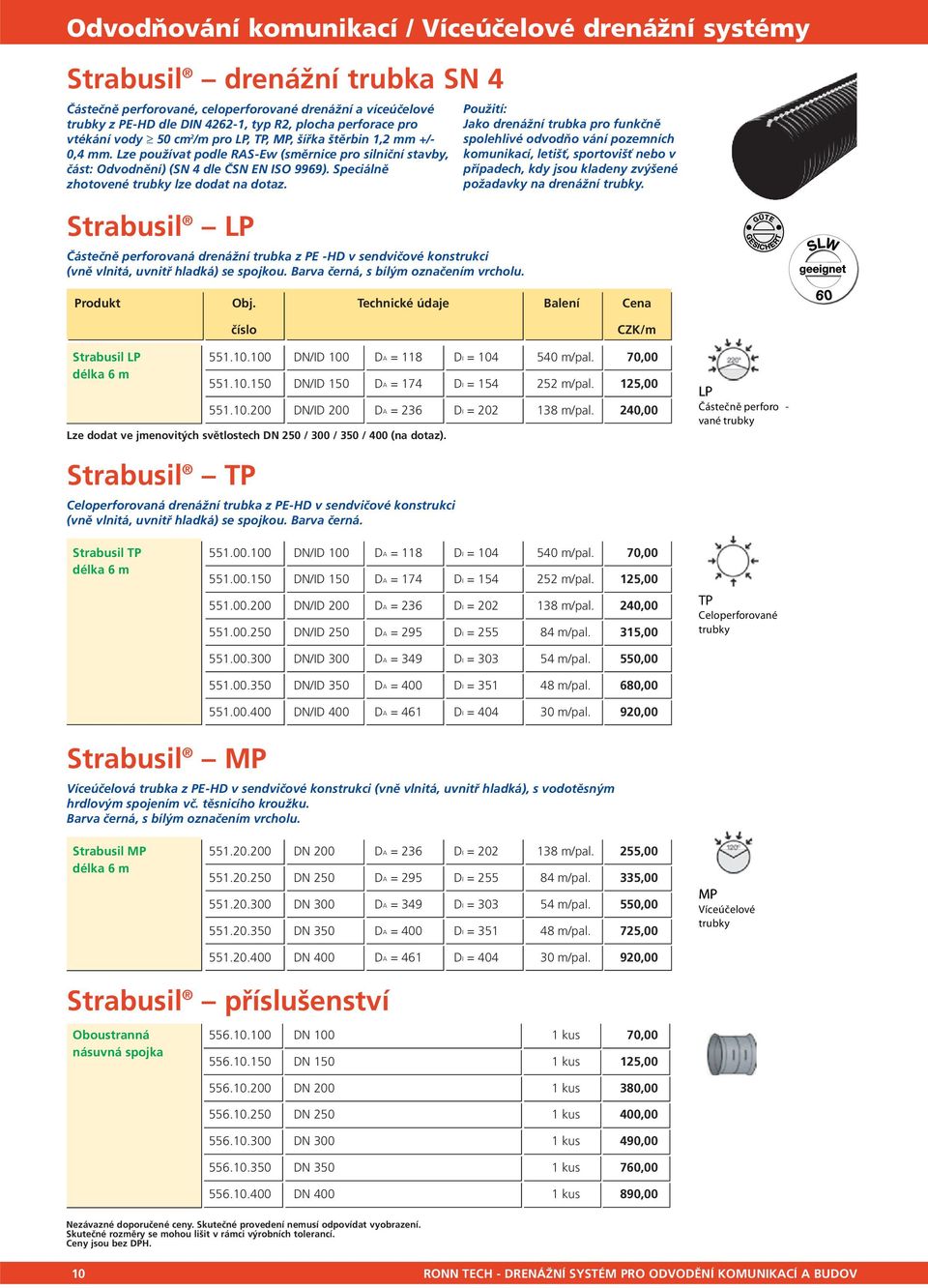

10 Odvodňování komunikací / Víceúčelové drenážní systémy Strabusil drenážní trubka SN 4 Částečně perforované, celoperforované drenážní a víceúčelové trubky z PE-HD dle DIN , typ R2, plocha perforace pro vtékání vody 50 cm 2 /m pro LP, TP, MP, šířka štěrbin 1,2 mm +/- 0,4 mm. Lze používat podle RAS-Ew (směrnice pro silniční stavby, část: Odvodnění) (SN 4 dle ČSN EN ISO 9969). Speciálně zhotovené trubky lze dodat na dotaz. Strabusil LP Částečně perforovaná drenážní trubka z PE -HD v sendvičové konstrukci (vně vlnitá, uvnitř hladká) se spojkou. Barva černá, s bílým označením vrcholu. Použití: Jako drenážní trubka pro funkčně spolehlivé odvodňo vání pozemních komunikací, letišť, sportovišť nebo v případech, kdy jsou kladeny zvýšené požadavky na drenážní trubky. CZK/m Strabusil LP DN/ID 100 DA = 118 DI = m/pal. 70,00 délka 6 m DN/ID 150 DA = 174 DI = m/pal. 125,00 Strabusil TP DN/ID 200 DA = 236 DI = m/pal. 240,00 Lze dodat ve jmenovitých světlostech DN 250 / 300 / 350 / 400 (na dotaz). Celoperforovaná drenážní trubka z PE-HD v sendvičové konstrukci (vně vlnitá, uvnitř hladká) se spojkou. Barva černá. LP Částečně perforo vané trubky - Strabusil TP DN/ID 100 DA = 118 DI = m/pal. 70,00 délka 6 m DN/ID 150 DA = 174 DI = m/pal. 125,00 Strabusil MP DN/ID 200 DA = 236 DI = m/pal. 240, DN/ID 250 DA = 295 DI = m/pal. 315, DN/ID 300 DA = 349 DI = m/pal. 550, DN/ID 350 DA = 400 DI = m/pal. 680, DN/ID 400 DA = 461 DI = m/pal. 920,00 Víceúčelová trubka z PE-HD v sendvičové konstrukci (vně vlnitá, uvnitř hladká), s vodotěsným hrdlovým spojením vč. těsnicího kroužku. Barva černá, s bílým označením vrcholu. Strabusil MP DN 200 DA = 236 DI = m/pal. 255,00 délka 6 m DN 250 DA = 295 DI = m/pal. 335, DN 300 DA = 349 DI = m/pal. 550, DN 350 DA = 400 DI = m/pal. 725, DN 400 DA = 461 DI = m/pal. 920,00 Strabusil příslušenství Oboustranná DN kus 70,00 násuvná spojka DN kus 125, DN kus 380, DN kus 400, DN kus 490, DN kus 760, DN kus 890,00 TP Celoperforované trubky MP Víceúčelové trubky 10 RONN TECH - DRENÁŽNÍ SYSTÉM PRO ODVODĚNÍ KOMUNIKACÍ A BUDOV

11 Odvodňování komunikací / Víceúčelové drenážní systémy Strabusil příslušenství Profilový DN kus 60,00 těsnicí kroužek DN kus 70, DN kus 108, DN kus 172, DN kus 253, DN kus 356, DN kus 415,00 Oblouk DN kus 466, DN kus 699, DN kus 2 239, DN kus 3 993, DN kus 4 500, DN kus 4 669, DN kus 7 000,00 Oblouk DN kus 560, DN kus 830, DN kus 2 727, DN kus 5 355, DN kus 5 580, DN kus 5 900, DN kus 8 350,00 Koncová zátka DN kus 70, DN kus 109, DN kus 173, DN kus 222, DN kus 260, DN kus 320,00 Koncová krytka DN kus 460,00 Výtokový kus DN 100; délka 1 m 1 kus 1 172,00 s klapkou DN 150; délka 1 m 1 kus 1 671, DN 200; délka 1 m 1 kus 2 600, DN 250; délka 1 m 1 kus 6 270, DN 300; délka 1 m 1 kus 6 650, DN 350; délka 1 m 1 kus 7 040, DN 400; délka 1 m 1 kus 8 040,00 RONN TECH - DRENÁŽNÍ SYSTÉM PRO ODVODĚNÍ KOMUNIKACÍ A BUDOV 11

12 Odvodňování komunikací / Víceúčelové drenážní systémy Strabusil příslušenství Šachtová vložka/ Oboustranná násuvná spojka DN kus 73, DN kus 130,00 Šachtová vložka DN kus 385, DN kus 400, DN kus 490, DN kus 770, DN kus 890,00 Tvarovka T DN kus 710, DN kus 1 535, DN kus 2 960, DN kus 5 130, DN kus 8 000, DN kus 9 300, DN kus ,00 Tvarovka T DN 150/DN kus 1 080,00 s redukcí DN 200/DN kus 1 880, DN 250/DN kus 2 300, DN 350/DN kus 4 640,00 Tvarovka T DN 200/DN kus 2 270,00 s redukcí DN 250/DN kus 2 660, DN 350/DN kus 5 120,00 Tvarovka T DN 250/DN kus 3 065,00 s redukcí DN 350/DN kus 5 640,00 Tvarovka T s redukcí DN 350/DN kus 6 970,00 Odbočka DN kus 730, DN kus 1 730, DN kus 3 170, DN kus 5 780, DN kus 9 300, DN kus , DN kus ,00 12 RONN TECH - DRENÁŽNÍ SYSTÉM PRO ODVODĚNÍ KOMUNIKACÍ A BUDOV

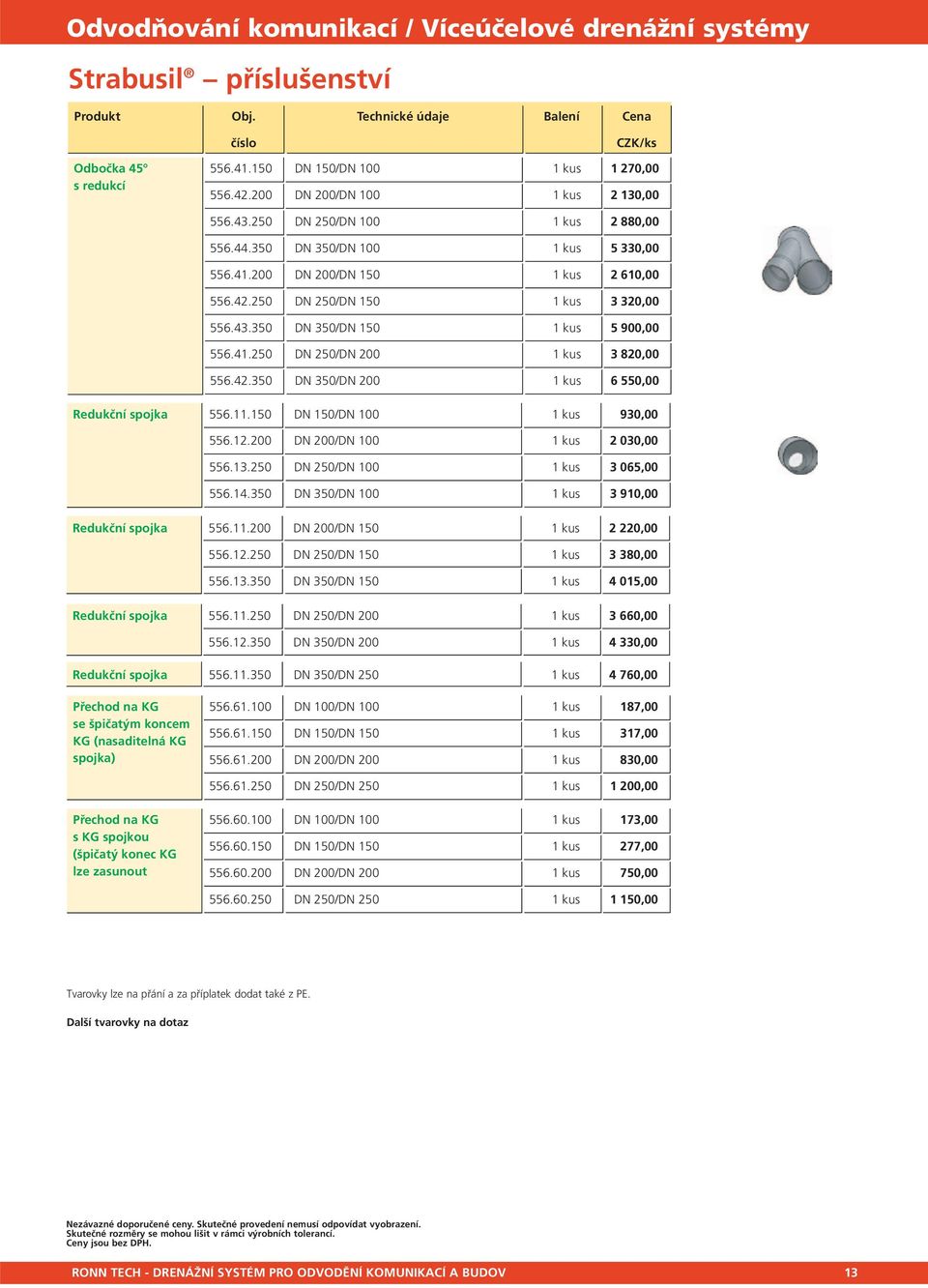

13 Odvodňování komunikací / Víceúčelové drenážní systémy Strabusil příslušenství Odbočka DN 150/DN kus 1 270,00 s redukcí DN 200/DN kus 2 130, DN 250/DN kus 2 880, DN 350/DN kus 5 330, DN 200/DN kus 2 610, DN 250/DN kus 3 320, DN 350/DN kus 5 900, DN 250/DN kus 3 820, DN 350/DN kus 6 550,00 Redukční spojka DN 150/DN kus 930, DN 200/DN kus 2 030, DN 250/DN kus 3 065, DN 350/DN kus 3 910,00 Redukční spojka DN 200/DN kus 2 220, DN 250/DN kus 3 380, DN 350/DN kus 4 015,00 Redukční spojka DN 250/DN kus 3 660, DN 350/DN kus 4 330,00 Redukční spojka DN 350/DN kus 4 760,00 Přechod na KG DN 100/DN kus 187,00 se špičatým koncem KG (nasaditelná KG DN 150/DN kus 317,00 spojka) DN 200/DN kus 830, DN 250/DN kus 1 200,00 Přechod na KG DN 100/DN kus 173,00 s KG spojkou (špičatý konec KG DN 150/DN kus 277,00 lze zasunout DN 200/DN kus 750, DN 250/DN kus 1 150,00 Tvarovky lze na přání a za příplatek dodat také z PE. Další tvarovky na dotaz RONN TECH - DRENÁŽNÍ SYSTÉM PRO ODVODĚNÍ KOMUNIKACÍ A BUDOV 13

14 Odvodňování komunikací / Víceúčelové drenážní systémy Strabu-control Vnitřní průměr základního tělesa > 500 mm. Proplachovací a kontrolní šachta z PE -HD ; barva černá. Odolná proti UV záření; hmotnost cca 11 kg, mimořádně robustní. Odolná proti kyselinám, louhům, olejům, tukům a cementu dle DIN 8075, s integrovanou rezervou pro případné sedání nástavné trubky. Vodotěsná, podle DIN Lze zabudovat do dopravních ploch. Použití: Proplachovací a kontrolní šachta pro drenážní trubky Strabusil, pro veškeré stavby pozemních komunikací a inženýrských sítí. Možnost přímého připojení trubek Strabusil s těsnicím kroužkem. Strabu-control 180 průchozí šachta 2/250; přítok / 1 odtok DN kus 5 000, odbočná šachta 3/250; 2 přítoky / 1 odtok DN kus 5 000, odbočná šachta 3/250; 2 přítoky / 1 odtok DN kus 5 000,00 Kamerainspektion H oc hdruc ks pülba rk eit Křížová šachta 4/250 1 kus na dotaz Křížová šachta 4/350 1 kus na dotaz Užitečná výška 485 Konstrukční výška 775 Strabu-control Vnitřní průměr základního tělesa > 600 mm. Proplachovací a kontrolní šachta z PE-HD; barva černá. 180 průchozí šachta s 1 přítokem a 1 odtokem DN 400. Odolná proti UV záření; hmotnost cca 12 kg. Odolná proti kyselinám, louhům, olejům, tukům a cementu dle DIN 8075, s integrovanou rezervou pro případné sedání nástavné trubky. Vodotěsná, podle DIN Lze zabudovat do dopravních ploch (900) 830 (750) Strabu-control 180 průchozí šachta 2/400; přítok / 1 odtok DN kus 6 500,00 Kamerainspektion H oc hdruc ks pülba rk eit Užitečná výška 574 Konstrukční výška RONN TECH - DRENÁŽNÍ SYSTÉM PRO ODVODĚNÍ KOMUNIKACÍ A BUDOV

15 Odvodňování komunikací / Víceúčelové drenážní systémy Strabu-control šachtové příslušenství Šachtový prodlužovací nástavec DA = 400; konstrukční délka 3 m 1 kus 3 800,00 Profilový pro redukci DN kus 200,00 těsnicí kroužek pro redukci DN kus 350, pro prodlužovací nástavec DA = kus 350,00 Prodlužovací nástavec D A = 400 mm D I = 350 mm Profilový těsnicí kroužek pro prodlužovací nástavec Strabu control 3 m Přítok a odtok Profilový těsnicí kroužek pro redukci Koncová zátka DN kus 800, DN kus 1 180,00 Redukce DN 250/DN kus 750, DN 250/DN kus 750, DN 250/DN kus 750, DN 350/DN kus 750, DN 350/DN kus 1 220,00 Redukce DN 400/DN kus 1 980,00 Koncová zátka Prodlužovací nástavec D A = 400 mm D I = 350 mm Profilový těsnicí kroužek 3 m Redukce Profiilový těsnicí kroužek pro prodlužovací nástavec P řítok a odtok DN 400 Profilový těsnicí kroužek pro redukci Profilový těsnicí kroužek pro redukci DN 400/DN kus 420,00 Strabu control 2/400 Redukce DN 400/DN 300 Poklop pro fázi výstavby PP; pro šachtovou trubku DA = kus 380,00 Šachtový poklop Litina; třída A 15 (litinový poklop s uzávěrou; bez větracích otvorů) 1 kus 2 400,00 ø 398 Litina; třída B 125 (litinový poklop, litinový rám, betonový dosedací prstenec; 1 ks ,00 bez větracích otvorů) ø 430 Poklop pro fázi výstavby Litina; třída D 400 (litinový poklop, litinový rám, betonový dosedací prstenec; 1 ks ,00 bez větracích otvorů, s aretací bez šroubů) L itinový poklop třída A (bez větracích otvorů) s uzávěrou Litina; třída D 400 těsný proti povrchové vodě; (litin. poklop s dvojitým sešroubová 1 ks ,00 ním, litinový rám, betonový dosedací prstenec; bez větracích otvorů) Litina; třída B 125 (litinový poklop, litinový rám, betonový dosedací prstenec; 1 ks ,00 s větracími otvory) Litina; třída D 400 (litinový poklop, litinový rám, betonový dosedací prstenec; 1 ks ,00 s větracími otvory, s aretací bez šroubů) 10 cm 10 cm ø 470 Betonový dosedací prstenec L itinový poklop třída B a D s větracími otvory a bez Zvedací hák pozinkovaný ocelový hák (pro poklopy třídy D s aretací bez šroubů) 1 kus 1 890,00 Zvedací h ák pro litinový poklop Třída D s aretací bez šroubů Vtokový rošt Litina; třída B 125 (vtokový rošt; litinový rám, betonový dosedací prstenec) 1 kus 8 400,00 ø 470 Vtokový rošt Litina; třída D 400 (vtokový rošt sešroubováno sešroubovaný, litinový rám, betonový; 1 ks ,00 dosedací prstenec) 10 cm 10 cm V tokový rošt třída B a D Betonový dosedací prstenec Lapač nečistot Pro vtokové rošty a kryty s větracími otvory 1 kus 1 070,00 Další tvarovky na dotaz RONN TECH - DRENÁŽNÍ SYSTÉM PRO ODVODĚNÍ KOMUNIKACÍ A BUDOV 15

16 Odvodňování komunikací / Víceúčelové drenážní systémy Strasil drenážní trubka SN 4 Částečně perforované drenážní a víceúčelové trubky z PVC-U, dle DIN typ C1, plocha pro vtékání vody 50 cm 2 /m, šířka štěrbin 1,2 mm +/- 0,2 mm. (SN 4 dle ČSN EN ISO 9969). Strasil LP Použití: Jako drenážní potrubí pro funkční a spolehlivé odvodnění pozemních komunikací, letišť, sportovišť, občanských a průmyslových staveb nebo podobných objektů, kde jsou kladeny zvýšené požadavky na drenážní potrubí. Částečně perforovaná drenážní trubka, příčně vlnitá, s příčnou perforací 220, tunelového průřezu, s hladkým dnem a se spojkou. Barva modrá. CZK/m Strasil LP DN/ID 100; délka 6 m 600 m/pal. 50, DN/ID 150; délka 6 m 276 m/pal. 95, DN/ID 200; délka 6 m 150 m/pal. 200,00 Strasil MP Víceúčelová drenážní trubka s vodotěsným hrdlovým spojením včetně těsnicích kroužků. Barva modrá. CZK/m Strasil MP DN/ID 200; délka 6 m 150 m/pal. 220, DN/ID 250; délka 6 m 96 m/pal. 290, DN/ID 350; délka 6 m 54 m/pal. 550,00 Strasil příslušenství Oboustranná DN kus 65,00 násuvná spojka DN kus 110, DN kus 355, DN kus 400, DN kus 710,00 16 RONN TECH - DRENÁŽNÍ SYSTÉM PRO ODVODĚNÍ KOMUNIKACÍ A BUDOV

17 Odvodňování komunikací / Víceúčelové drenážní systémy Strasil příslušenství Profilový těsnicí DN kus 120,00 kroužek DN kus 145, DN kus 345,00 Oblouk DN kus 190, DN kus 310, DN kus 1 210, DN kus 5 570, DN kus 6 250,00 Oblouk DN kus 180, DN kus 275, DN kus 1 095, DN kus 5 500, DN kus 6 180,00 Záslepka DN kus 140, DN kus 280, DN kus 790, DN kus 970, DN kus 1 580,00 Šachtová vložka DN kus 70, DN kus 110, DN kus 350, DN kus 400, DN kus 700,00 Výtokový kus DN 100; délka 1 m 1 kus 980,00 s klapkou DN 150; délka 1 m 1 kus 1 350, DN 200; délka 1 m 1 kus 2 380, DN 250; délka 1 m 1 kus 6 070, DN 350; délka 1 m 1 kus 8 500,00 Přechod nasunutelný DN 100/DN kus 175,00 do hrdla KG DN 150/DN kus 290, DN 200/DN kus 980, DN 250/DN kus 1 270,00 RONN TECH - DRENÁŽNÍ SYSTÉM PRO ODVODĚNÍ KOMUNIKACÍ A BUDOV 17

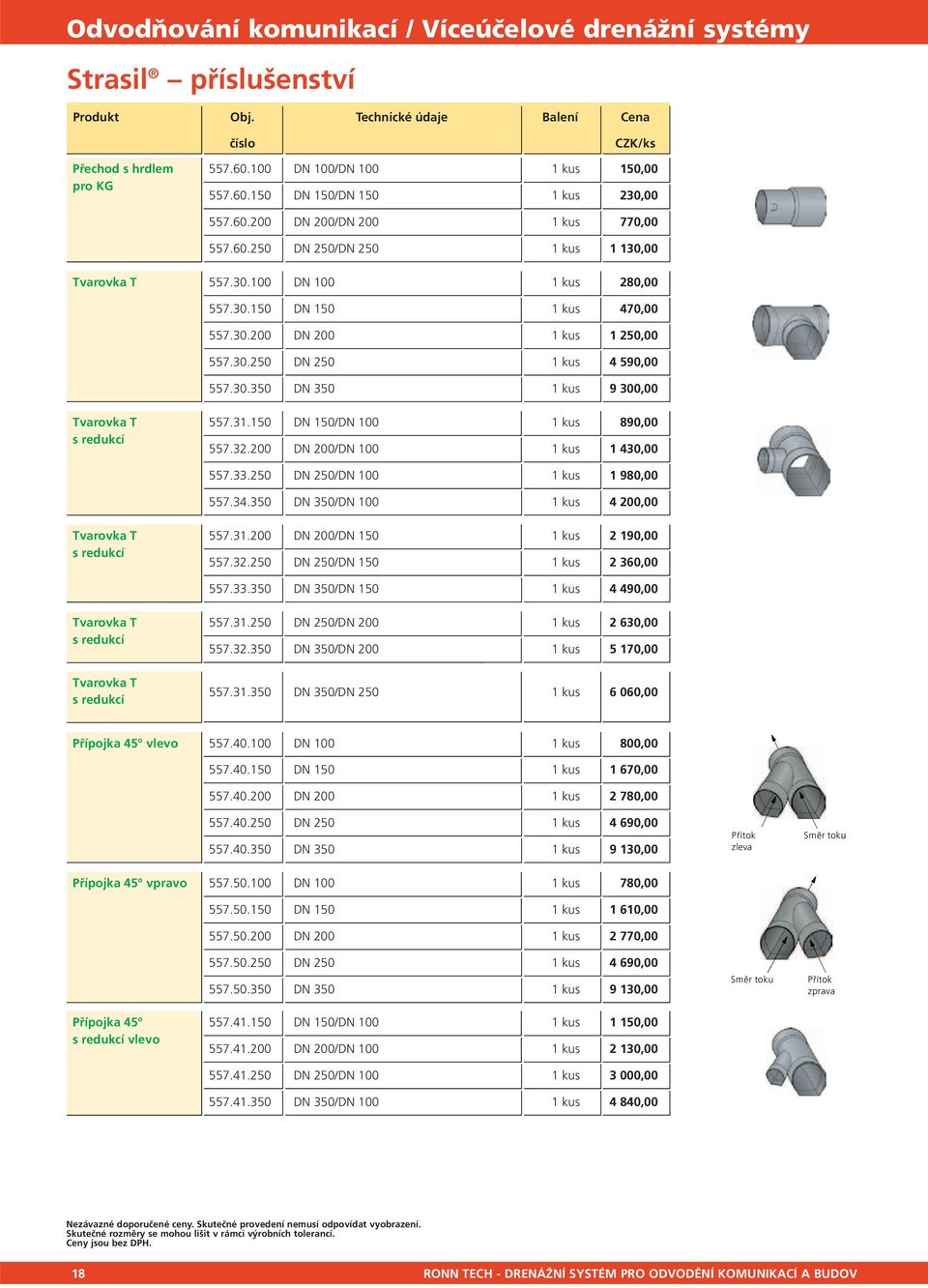

18 Odvodňování komunikací / Víceúčelové drenážní systémy Strasil příslušenství Přechod s hrdlem DN 100/DN kus 150,00 pro KG DN 150/DN kus 230, DN 200/DN kus 770, DN 250/DN kus 1 130,00 Tvarovka T DN kus 280, DN kus 470, DN kus 1 250, DN kus 4 590, DN kus 9 300,00 Tvarovka T DN 150/DN kus 890,00 s redukcí DN 200/DN kus 1 430, DN 250/DN kus 1 980, DN 350/DN kus 4 200,00 Tvarovka T DN 200/DN kus 2 190,00 s redukcí DN 250/DN kus 2 360, DN 350/DN kus 4 490,00 Tvarovka T DN 250/DN kus 2 630,00 s redukcí DN 350/DN kus 5 170,00 Tvarovka T s redukcí DN 350/DN kus 6 060,00 Přípojka 45 vlevo DN kus 800, DN kus 1 670, DN kus 2 780, DN kus 4 690, DN kus 9 130,00 Přítok zleva Směr toku Přípojka 45 vpravo DN kus 780, DN kus 1 610, DN kus 2 770, DN kus 4 690, DN kus 9 130,00 Směr toku Přítok zprava Přípojka DN 150/DN kus 1 150,00 s redukcí vlevo DN 200/DN kus 2 130, DN 250/DN kus 3 000, DN 350/DN kus 4 840,00 18 RONN TECH - DRENÁŽNÍ SYSTÉM PRO ODVODĚNÍ KOMUNIKACÍ A BUDOV

19 Odvodňování komunikací / Víceúčelové drenážní systémy Strasil příslušenství Přípojka DN 150/DN kus 1 150,00 s redukcí vpravo DN 200/DN kus 2 130, DN 250/DN kus 2 610, DN 350/DN kus 4 840,00 Přípojka DN 200/DN kus 2 130,00 s redukcí vlevo DN 250/DN kus 3 020, DN 350/DN kus 5 340,00 Přípojka DN 200/DN kus 2 130,00 s redukcí vpravo DN 250/DN kus 3 015, DN 350/DN kus 5 340,00 Přípojka DN 250/DN kus 3 415,00 s redukcí vlevo DN 350/DN kus 5 950,00 Přípojka DN 250/DN kus 3 420,00 s redukcí vpravo DN 350/DN kus 5 950,00 Redukční spojka DN 150/DN kus 810,00 spojka DN 200/DN kus 1 850, DN 250/DN kus 2 780, DN 350/DN kus 3 465,00 Redukční spojka DN 200/DN kus 2 010, DN 250/DN kus 3 070, DN 350/DN kus 3 630,00 Redukční spojka DN 250/DN kus 3 330, DN 350/DN kus 3 920,00 Redukční spojka DN 350/DN kus 4 320,00 Další tvarovky na dotaz RONN TECH - DRENÁŽNÍ SYSTÉM PRO ODVODĚNÍ KOMUNIKACÍ A BUDOV 19

20 Meliorační trubky a příslušenství FF Drän Ohebná drenážní trubka z PVC U; žlutá. Standardní šířka štěrbin 1,2 mm Použití: V mnoha oblastech drenážování, jako jsou např. inženýrské sítě, zahradní a krajinářská tvorba, hřbitovy, drenážování zemědělských ploch, výstavba sportovišť apod. CZK/m DIN 1187 FF Drän DN 50 role 50 m 14, DN 65 role 50 m 18, DN 80 role 50 m 27, DN 100 role 50 m 35, DN 125 role 50 m 52, DN 160 role 50 m 83, DN 200 role 45 m 135,00 FF Drän neděrovaná DN 50 role 50 m 14, DN 65 role 50 m 18, DN 80 role 50 m 27, DN 100 role 50 m 35, DN 125 role 50 m 52, DN 160 role 50 m 83, DN 200 role 45 m 135,00 FF Drän velká role DN 50 role 200 m 14, DN 65 role 150 m 18, DN 80 role 100 m 27, DN 100 role 100 m 35,00 Upozornění: Lze dodat také s pláštěm z geotextilie nebo punčochového filtru. Ceny na dotaz. Kokofil FF Drän s opláštěním kokosovými vlákny Použití: V mnoha oblastech drenážování, především v zahradní a krajinářská tvorbě, pro drenážování zemědělských ploch, při výstavbě sportovišť apod. CZK/m DIN 1187 Kokofil DN 50 role 50 m 28, DN 65 role 50 m 45, DN 80 role 50 m 72, DN 100 role 50 m 84, DN 125 role 50 m 157, DN 160 role 25 m 260, DN 200 role 20 m 380,00 Kokofil velká role DN 50 role 200 m 28, DN 65 role 150 m 45, DN 80 role 100 m 72,00 20 RONN TECH - DRENÁŽNÍ SYSTÉM PRO ODVODĚNÍ KOMUNIKACÍ A BUDOV

21 Meliorační trubky a příslušenství Multifil FF Drän s opláštěním PP vlákny Použití: Jak v zemědělství, tak i v zahradní a krajinářské tvorbě. CZK/m Multifil DN 50 role 50 m 35,00 1 DIN DN 65 role 50 m 55, DN 80 role 50 m 90, DN 100 role 50 m 105, DN 125 role 50 m 220, DN 160 role 25 m 370, DN 200 role 20 m 550,00 Multifil velká role DN 50 role 200 m 35, DN 65 role 150 m 55, DN 80 role 100 m 90,00 Příslušenství k drenážní trubce Z PVC-U. Vhodné pro FF-Drän, Kokofil, Multifil, opti-drän a Verriwell. Pro vytvoření spojů pevných v tahu. Spojovací hrdlo DN 50 1 kus 20, DN 65 1 kus 35, DN 80 1 kus 45, DN kus 65, DN kus 85, DN kus 95, DN kus 260,00 Uzavírací zátka DN kusů 14, DN kusů 20, DN kusů 32, DN kusů 41, DN kusů 50, DN kus 105, DN kus 202,00 Koleno DN kusů 115, DN kusů 150, DN kusy 205, DN kus 280, DN kus 420,00 RONN TECH - DRENÁŽNÍ SYSTÉM PRO ODVODĚNÍ KOMUNIKACÍ A BUDOV 21

22 Meliorační trubky a příslušen- Příslušenství k drenážní trubce Z PVC-U. Vhodné pro FF-Drän, Kokofil, Multifil, opti-drän a Verriwell. Pro vytvoření spojů pevných v tahu. Tvarovka T DN kusů 140, DN kusů 160, DN kusů 215, DN kusů 260, DN kusy 350, DN kus 455, DN kus 625,00 Tvarovka T s redukcí DN 65/50 1 kus 230, DN 80/65 1 kus 330, DN 100/80 1 kus 405, DN 125/100 1 kus 520, DN 160/125 1 kus 760, DN 80/50 1 kus 290, DN 100/165 1 kus 380, DN 125/80 1 kus 500, DN 160/100 1 kus 700, DN 125/65 1 kus 475, DN 160/80 1 kus 660,00 Odbočka DN kusů 165, DN kusů 190, DN kusů 250, DN kusů 290, DN kus 415, DN kus 540, DN kus 750,00 Přechod FF-Drän/KG s oboustrannou spojkou DN kusů 150,00 Provzdušňovač DN kus 535,00 * s aretací; pro skrápění odpadní vody z malých čističek dle DIN RONN TECH - DRENÁŽNÍ SYSTÉM PRO ODVODĚNÍ KOMUNIKACÍ A BUDOV

23 Meliorační trubky a příslušen- Příslušenství k drenážní trubce Redukční spojka DN 65/50 20 kusů 52, DN 80/50 1 kus 130, DN 80/65 20 kusů 68, DN 100/50 1 kus 190, DN 100/65 1 kus 210, DN 100/80 20 kusů 90, DN 125/65 1 kus 260, DN 125/80 1 kus 280, DN 125/ kusů 115, DN 160/80 1 kus 380, DN 160/100 1 kus 415, DN 160/ kusů 145, DN 200/100 1 kus 570, DN 200/125 1 kus 615, DN 200/160 1 kus 260,00 Vtokový oblouk DN 50 1) 100 kusů 41, DN 65 1) 50 kusů 62, DN 80 1) 20 kusů 183, DN 100 1) 1 kus 230,00 Připojovací kus L 2) DN 65/50 25 kusů 115, DN /50 25 kusů 140, DN /65 25 kusů 145, DN 125/50 10 kusů 200, DN 125/65 10 kusů 200, DN /80 10 kusů 200, DN 160/50 1 kus 285, DN 160/65 1 kus 285, DN 160/80 1 kus 305, DN / kusů 315, DN /125 1 kus 370,00 Výtokový kus L 3) s klapkou DN 50; délka 1 m 25 kusů 320, DN 65; délka 1 m 10 kusů 430, DN 80; délka 1 m 10 kusů 520, DN 100; délka 1 m 5 kusů 690, DN 125; délka 1 m 5 kusů 820, DN 160; délka 1 m 5 kusů 1 050, DN 200; délka 1 m 3 kusy 1 820,00 1) jen ve spojení s připojovacím kusem. 2) přípojka L s prodlouženým připojovacím hrdlem pro postranní, přímé připojení odsávání s menšími jmenovitými světlostmi 3) lze dodat výtokové kusy pro KG 150, 200, 250, 300 a 400. Další tvarovky na dotaz RONN TECH - DRENÁŽNÍ SYSTÉM PRO ODVODĚNÍ KOMUNIKACÍ A BUDOV 23

24 Informace o DIN Potrubní systémy pro podzemní odvodnění inženýrských staveb Část 1 Plastové trubky V říjnu roku 2009 vyšla nová přepracovaná DIN Potrubní systémy pro podzemní odvod nění inženýrských staveb Část 1: Plastové trubky. Nahrazuje staré znění normy Důležité: Produkty Strabusil a Strasil jakož i jejich příslušenství vyhovují nadále normě DIN v plném rozsahu. Přesto je v novém znění obsaženo několik změn: DIN Typ Zavedení tříd kruhové tuhosti (tříd SN): Dosud probíhala klasifikace trubek podle kategorií ND a SD. Podle dané hodnoty DN vykazují trubky ND třídu SN 2/SN 4 a trubky SD třídu SN 4/SN 8. Nyní se trubky jasně označují a identifikují podle své třídy SN. Všechny trubky Strabusil a Strasil mají minimálně třídu SN 4. Produkty FRW Uvádění skutečného vnitřního průměru trubky, např. DN/ID, DN/OD: Drenážní trubky měly dosud jen označení DN. Protože se ve většině případů hodnota DN rovnala vnitřnímu průměru, bylo možno upustit od dalšího označení. Zahrnutím plnostěnných drenážních trubek do normy je zapotřebí používat přesnější označení, neboť v případě těchto trubek DN většinou neodpovídá vnitřnímu průměru. Musí se uvádět skutečný vnitřní průměr. U trubky musí být patrné, zda se v případě DN jedná o hydraulicky účinný vnitřní průměr ID nebo jen o vnější průměr OD. R1 kruhové, vlnité drenážní trubky R2 R3 C1 C2 sendvičové trubky s hladkou vnitřní plochou kruhové, plnostěnné drenážní trubky trubky tunelového průřezu s vlnitou vnitřní plochou a s hladkým dnem trubky tunelového průřezu s hladkou vnitřní plochou Aqua-pipe, Aquq-flex, Muri-pipe, rail-pipe, Sicku-pipe, Strabusil, Storm-pipe Aqua-pipe, Aquq-flex, Muri-pipe, rail-pipe, Sicku-pipe, Strabusil, Storm-pipe Strasil DIN / vydání 10/2009 / 01/2001 Dřívější vydání TP = totally perforated pipe VS = celoperforovaná vsakovací trubka LP = locally perforated pipe TS = částečně perforovaná vsakovací trubka MP = multi purpose pipe MZ = víceúčelová trubka UP = unperforated pipe Třídy zatížení šachtových poklopů Třída Zkušební síla Vhodné pro zbudování / kam A15 15 kn Dopravní plochy využívané výhradně chodci a cyklisty a jiné srovnatelné plochy B kn Chodníky, části komunikace pro chodce a jiné srovnatelné plochy; parkoviště osobních automobilů a parkovací střechy D kn Vozovky silnic, parkovacích ploch a jiné srovnatelné dopravní plochy (např. dálniční parkoviště). 24 RONN TECH - DRENÁŽNÍ SYSTÉM PRO ODVODĚNÍ KOMUNIKACÍ A BUDOV

25 Technické hodnoty materiály Fyzikální hodnoty Vlastnost Zkušební metoda Jednotka PVC-U (polyvinylchlorid) Polyolefiny PE (polyetylén) PP (polypropylén) Hustota DIN g/cm 3 1,36 1,40 0,94 0,96 0,91 Napětí na mezi kluzu DIN N/mm Prodloužení při přetržení DIN % E-modul (modul pružnosti) DIN N/mm do 1600 Rázová houževnatost DIN mj/mm 3 bez prasknutí bez prasknutí bez prasknutí Vrubová houževnatost DIN53453 mj/mm 3 4 bez prasknutí bez prasknutí max. teplota použití krátkodobě* - C max. teplota použití trvale* - C Koeficient délkové roztažnosti* DIN K ,60-0,9 1,3-2,0 1,5 Koeficient tepelné vodivosti DIN W/mK 0,14 0,42 0,23 * snížená pevnost Chemické vlastnosti Polyolefiny Protékající látka Podíl PVC-U (polyvinylchlorid) PE (polyetylén) PP (polypropylén) médium koncentrace DIN 8061 příloha 1 DIN 8075 příloha 1 DIN 8078 příloha 1 Odpadní plyny obsahující kyselinu solnou, sírovou jakýkoliv Kyselina mravenčí TČ Čpavek, kapalný TČ o + + Čpavek, plynný TČ + + Anilin TČ + + Benzin B + + o Benzen TČ o o Pivo B + + Borax (tetraborát sodný) NR Kyselina boritá NR Chlorid vápenatý NR Chlor, plynný, suchý TČ o + Chlorová voda NR o o o Motorová nafta B Hnojivové soli NR Etylenglykol TČ Mastné kyseliny TČ Kyselina fluorovodíková (roztok hydrofluoridu) 40% Fotografické vývojky B Ovocné šťávy a nápoje B Glycerín (glycerol) TČ Močovina, vodní roztok 33% Louh draselný (roztok hydroxidu draselného) 60% Kyselina křemičitá jakýkoliv Kyselina hexafluorokřemičitá 32% Kuchyňská sůl (chlorid sodný) NR Kyselina uhličitá (oxid uhličitý) NR Kyselina mléčná 90% Minerální oleje (bez aromátů) B Louh sodný (roztok hydroxidu sodného) 60% Oleje a tuky, rostlinné a živočišné B Petrolej TČ Kyselina dusičná 25% + + o Kyselina solná 30% Kyselina sírová 80% Slaná voda (mořská voda) B Lůj (oleje a tuky) B Terpentýnový olej TČ + o o Moč B Prací prostředky VR žádné údaje k dispozici + + Voda (odpadní se stopami fenolu/butanolu) B Vodík, plynný TČ Kyselina vinná NR Chlorid zinečnatý NR Síran zinečnatý NR Kyselina citronová NR Poznámka: Výše uvedené údaje platí pro 20SDgrC + = odolné VR = vodní roztok, podíl 10% Pro speciální aplikace je třeba k protékajícím látkám o = podmíněně odolné NR = vodní, nasycený roztok vždy uvést jejich koncentraci (%) a teplotu. = není odolné TČ = minimálně technicky čisté B = běžné složení RONN TECH - DRENÁŽNÍ SYSTÉM PRO ODVODĚNÍ KOMUNIKACÍ A BUDOV 25

26 Poznámky 26 RONN TECH - DRENÁŽNÍ SYSTÉM PRO ODVODĚNÍ KOMUNIKACÍ A BUDOV

27 Poznámky RONN TECH - DRENÁŽNÍ SYSTÉM PRO ODVODĚNÍ KOMUNIKACÍ A BUDOV 27

28 Karlovy Vary Turnov Praha České Budějovice Sipbachzell Brno Nitra RONN DRAIN COMPLET s.r.o. Liniové odvodňovací systémy pro zpevněné plochy z polymerického betonu a PE-HD Vše pro objektové odvodnění: - Anglické dvorky - Sklepní okna - Odvodňovací systémy - Zatravňovací tvárnice Kompozitní monolitické pochůzné rošty, poklopy a konstrukce Nerezové odvodňovací systémy Nerezové poklopy Odlučovače ropných látek a tuků z polyetylenu, polyesteru a oceli Vsakovací technika a nádrže Regulátory průtoku Přečerpávací stanice 06/13 RONN DRAIN COMPLET Jáchymovská 206/ Karlovy Vary Tel.: Fax: karlovy.vary@ronn.cz Kampelíkova Brno Tel.: Fax: brno@ronn.cz Přemyslova Turnov Tel.: Fax: turnov@ronn.cz Nad Primaskou Praha Strašnice Tel.: Fax: praha@ronn.cz Žižkova tř. 1321/ České Budějovice Tel./Fax: ceske.budejovice@ronn.cz RONN SK s.r.o. Vodná Nitra Tel.: +421 / Fax: +421 / ronn@ronn.sk
