Katalog a ceník 2013 DRENÁŽE VSAKOVÁNÍ RETENCE KANALIZACE Made in Germany

Transkript

1 Katalog a ceník 2013 DRENÁŽE VSAKOVÁNÍ RETENCE KANALIZACE Made in Germany Bezplatně ke stažení: vydání DRENÁŽNÍ SYSTÉMY ELEKTROSYSTÉMY DOMÁCÍ TECHNIKA PRŮMYSLOVÉ VÝROBKY

2 Obsah Vaše spojení s námi 3 Drenážní trubky a příslušenství 4 7 FF-Drän, Kokofil, Multifil Drenáže budov 8 12 Systém opti-drän, bednicí drenážní systém FSD Vzduchový zemní výměník tepla 13 Terra-Air-home Šachtové systémy multi-control, uni-control, čerpací šachta Ochrana kabelů uložených v zemi Kabuflex S, Kabuflex R, Furowell Výživa stromů a závlaha Sada/trubka pro provzdušňování a zavlažování stromů, Verriwell Odvodňování komunikací / víceúčelové drenážní systémy Systém Aqua-pipe, Storm-pipe, Strabusil, Strabu-control, Strasil Hospodaření s dešťovou vodou Systém Rigofill, systém Sicku-pipe, systém Muri-pipe Systém kanalizačního potrubí robukan SMR, robu-control, rain-control Příloha Informace o DIN Normy pro odvodňovací produkty 71 Technické hodnoty materiály 72 Marketingový servis, vyřizování objednávek a dodávek FRÄNKISCHE Drenážní systémy

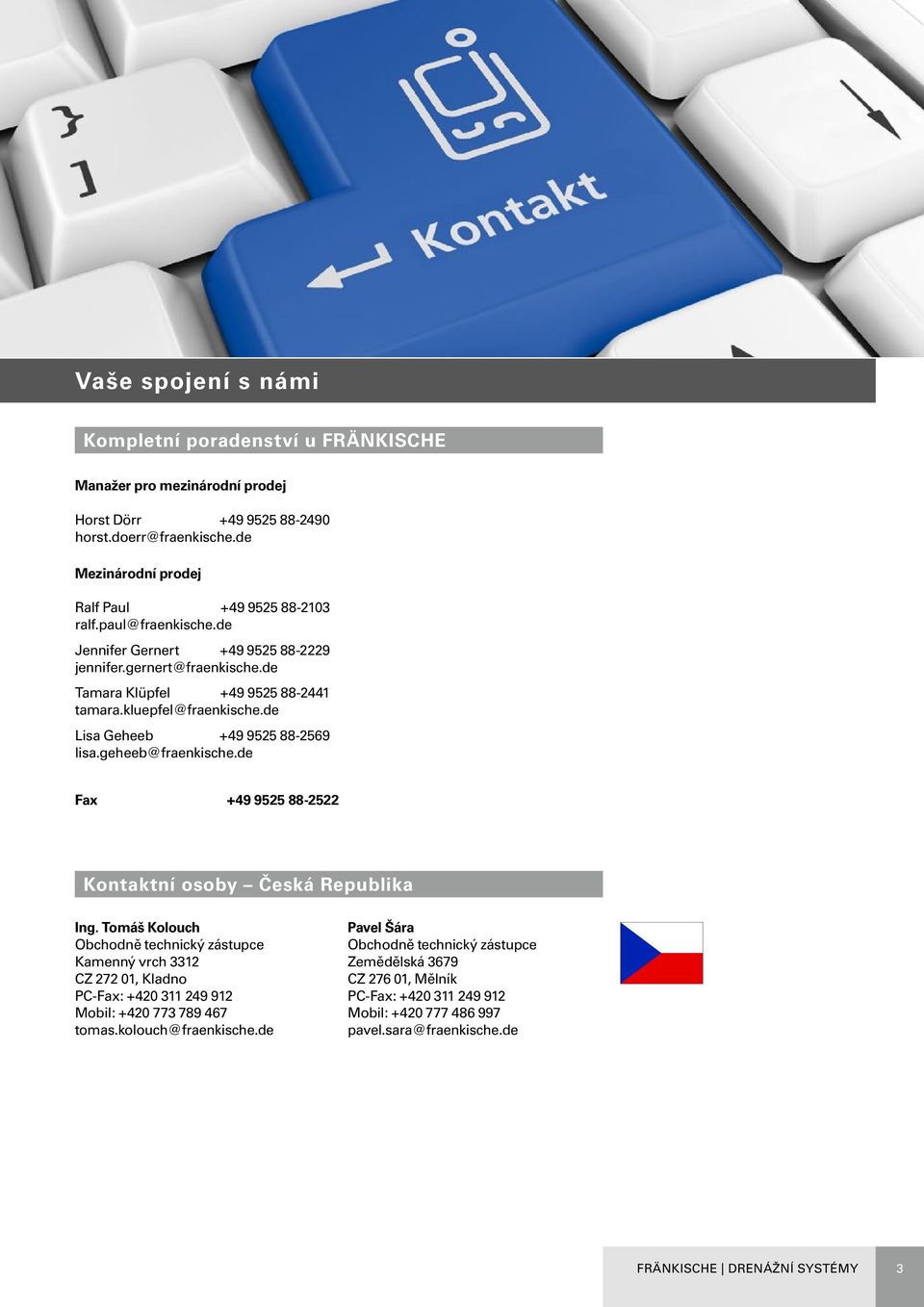

3 Vaše spojení s námi Kompletní poradenství u FRÄNKISCHE Manažer pro mezinárodní prodej Horst Dörr horst.doerr@fraenkische.de Mezinárodní prodej Ralf Paul ralf.paul@fraenkische.de Jennifer Gernert jennifer.gernert@fraenkische.de Tamara Klüpfel tamara.kluepfel@fraenkische.de Lisa Geheeb lisa.geheeb@fraenkische.de Fax Kontaktní osoby Česká Republika Ing. Tomáš Kolouch Obchodně technický zástupce Kamenný vrch 3312 CZ , Kladno PC-Fax: Mobil: tomas.kolouch@fraenkische.de Pavel Šára Obchodně technický zástupce Zemědělská 3679 CZ , Mělník PC-Fax: Mobil: pavel.sara@fraenkische.de FRÄNKISCHE Drenážní systémy 3

4 Drenážní trubky a příslušenství FF Drän Ohebná drenážní trubka z PVC U; žlutá. Standardní šířka štěrbin 1,2 mm. V mnoha oblastech drenážování, jako jsou např. inženýrské sítě, zahradní a krajinářská tvorba, hřbitovy, drenážování zemědělských ploch, výstavba sportovišť apod. DIN 1187 FF Drän CZK/m DN 50 role 50 m 14, DN 65 role 50 m 18, DN 80 role 50 m 27, DN 100 role 50 m 35, DN 125 role 50 m 52, DN 160 role 50 m 83, DN 200 role 45 m 135,00 Upozornění Lze dodat také s pláštěm z geotextilie nebo punčochového filtru. Ceny na dotaz. FF-Drän neděrovaná FF-Drän velká role DN 50 role 50 m 14, DN 65 role 50 m 18, DN 80 role 50 m 27, DN 100 role 50 m 35, DN 125 role 50 m 52, DN 160 role 50 m 83, DN 200 role 45 m 135, DN 50 role 200 m 14, DN 65 role 150 m 18, DN 80 role 100 m 27, DN 100 role 100 m 35,00 Kokofil FF-Drän s opláštěním kokosovými vlákny. V mnoha oblastech drenážování, především v zahradní a krajinářské tvorbě, pro drenážování zemědělských ploch, při výstavbě sportovišť apod. DIN 1187 Kokofil CZK/m DN 50 role 50 m 28, DN 65 role 50 m 45, DN 80 role 50 m 72, DN 100 role 50 m 84, DN 125 role 50 m 157, DN 160 role 25 m 260, DN 200 role 20 m 380,00 Kokofil velká role DN 50 role 200 m 28, DN 65 role 150 m 45, DN 80 role 100 m 72,00 4 FRÄNKISCHE Drenážní systémy Nezávazné doporučené ceny. Skutečné provedení nemusí odpovídat vyobrazení.

5 Drenážní trubky a příslušenství Multifil FF-Drän s opláštěním PP vlákny. Jak v zemědělství, tak i v zahradní a krajinářské tvorbě. DIN 1187 Multifil CZK/m DN 50 role 50 m 35, DN 65 role 50 m 55, DN 80 role 50 m 90, DN 100 role 50 m 105, DN 125 role 50 m 220, DN 160 role 25 m 370, DN 200 role 20 m 550,00 Multifil velká role DN 50 role 200 m 35, DN 65 role 150 m 55, DN 80 role 100 m 90,00 Příslušenství k drenážní trubce Z PVC-U. Vhodné pro FF-Drän, Kokofil, Multifil, opti-drän a Verriwell. Pro vytvoření spojů pevných v tahu. Spojovací hrdlo DN 50 1 kus 20, DN 65 1 kus 35, DN 80 1 kus 45, DN kus 65, DN kus 85, DN kus 95, DN kus 260,00 Uzavírací zátka DN kusů 14, DN kusů 20, DN kusů 32, DN kusů 41, DN kusů 50, DN kus 105, DN kus 202,00 Koleno DN kusů 115, DN kusů 150, DN kusy 205, DN kus 280, DN kus 420,00 Nezávazné doporučené ceny. Skutečné provedení nemusí odpovídat vyobrazení. FRÄNKISCHE Drenážní systémy 5

6 Drenážní trubky a příslušenství Příslušenství k drenážní trubce Z PVC-U. Vhodné pro FF-Drän, Kokofil, Multifil, opti-drän a Verriwell. Pro vytvoření spojů pevných v tahu. Tvarovka T DN kusů 140, DN kusů 160, DN kusů 215, DN kusů 260, DN kusy 350, DN kus 455, DN kus 625,00 Tvarovka T s redukcí DN 65/50 1 kus 230, DN 80/65 1 kus 330, DN 100/80 1 kus 405, DN 125/100 1 kus 520, DN 160/125 1 kus 760, DN 80/50 1 kus 290, DN 100/65 1 kus 380, DN 125/80 1 kus 500, DN 160/100 1 kus 700, DN 125/65 1 kus 475, DN 160/80 1 kus 660,00 Odbočka DN kusů 165, DN kusů 190, DN kusů 250, DN kusů 290, DN kus 415, DN kus 540, DN kus 750,00 Přechod FF-Drän/KG s oboustrannou spojkou DN kusů 150,00 Provzdušňovač DN 100* 1 kus 535,00 * s aretací; pro skrápění odpadní vody z malých čističek dle DIN FRÄNKISCHE Drenážní systémy Nezávazné doporučené ceny. Skutečné provedení nemusí odpovídat vyobrazení.

7 Drenážní trubky a příslušenství Příslušenství k drenážní trubce Z PVC-U. Vhodné pro FF-Drän, Kokofil, Multifil, opti-drän a Verriwell. Pro vytvoření spojů pevných v tahu. Redukční spojka DN 65/50 20 kusů 52, DN 80/50 1 kus 130, DN 80/65 20 kusů 68, DN 100/50 1 kus 190, DN 100/65 1 kus 210, DN 100/80 20 kusů 90, DN 125/65 1 kus 260, DN 125/80 1 kus 280, DN 125/ kusů 115, DN 160/80 1 kus 380, DN 160/100 1 kus 415, DN 160/ kusů 145, DN 200/100 1 kus 570, DN 200/125 1 kus 615, DN 200/160 1 kus 260,00 Vtokový oblouk DN 50 1) 100 kusů 41, DN 65 1) 50 kusů 62, DN 80 1) 20 kusů 183, DN 100 1) 1 kus 230,00 Připojovací kus L 2) DN 65/50 25 kusů 115, DN /50 25 kusů 140, DN /65 25 kusů 145, DN 125/50 10 kusů 200, DN 125/65 10 kusů 200, DN /80 10 kusů 200, DN 160/50 1 kus 285, DN 160/65 1 kus 285, DN 160/80 1 kus 305, DN / kusů 315, DN /125 1 kus 370,00 Výtokový kus 3) s klapkou DN 50; délka 1 m 25 kusů 320, DN 65; délka 1 m 10 kusů 430, DN 80; délka 1 m 10 kusů 520, DN 100; délka 1 m 5 kusů 690, DN 125; délka 1 m 5 kusů 820, DN 160; délka 1 m 5 kusů 1 050, DN 200; délka 1 m 3 kusy 1 820,00 1) jen ve spojení s připojovacím kusem. 2) Přípojka L s prodlouženým připojovacím hrdlem pro postranní, přímé připojení odsávání s menšími jmenovitými světlostmi. 3) Lze dodat výtokové kusy pro KG 150, 200, 250, 300 a 400. Další tvarovky na dotaz. Nezávazné doporučené ceny. Skutečné provedení nemusí odpovídat vyobrazení. FRÄNKISCHE Drenážní systémy 7

8 Drenáže budov dle DIN 4095 opti-drän systém Odborná drenáž budov dle DIN opti-control šachta Kamerainspektion Hochdruckspülbarkeit Proplachovací, kontrolní a sběrná šachta pro odbornou drenáž budov dle DIN 4095, volitelně s lapačem písku nebo bez, vnější průměr D A 315 mm, konstrukční výška 80 cm, materiál PVC-U, barva oranžová, se 3 kusy připojovacích hrdel DN 200 a 3 záslepkami, s aretovatelným šachtovým poklopem z PP, s plnitelným dvojitým dnem pro zlepšení stability a jako zajištění proti vztlaku. Konstrukční prvek systému opti-drän, pro proplachování a kontrolu drenáže budov. Dle DIN 4095 je třeba při každé změně směru drenážního potrubí osadit kontrolní šachtu. opti-control bez lapače písku opti-control s lapačem písku opti-control kaskádová šachta DIN 4095 Šachtový poklop z PP Užitečná výška 65 cm 80 cm Šachtový poklop z PP Užitečná výška 35 cm Lapač písku 30 cm 80 cm Záslepka jako nástavec na opti-control s lapačem písku nebo bez 80 cm Záslepka Písková, štěrková nebo betonová výplň ke zvýšení stability a také jako zajištění proti vztlaku Záslepka Dno Upínací kroužek Dno Upínací kroužek Oboustranná násuvná spojka opti-control/os opti-control/ms D A 315; D I 285; bez lapače písku konstrukční výška 80 cm, užitečná výška 65 cm D A 315; D I 285; s lapačem písku; konstrukční výška 80 cm, užitečná výška 35 cm 12 ks/pal ,00 12 ks/pal ,00 opti-control kaskádová šachta D A 315; D I 285; s oboustrannou násuvnou spojkou; konstrukční výška 80 cm, užitečná výška 80 cm 1 kus 2 500,00 8 FRÄNKISCHE Drenážní systémy Nezávazné doporučené ceny. Skutečné provedení nemusí odpovídat vyobrazení.

9 Drenáže budov dle DIN 4095 opti-control šachtové příslušenství D A = 315 Šachtový prodlužovací nástavec 80 cm Šachtový prodlužovací nástavec D A 315; PVC-U; konstrukční výška 105 cm, užitečná výška 80 cm 2 kusy 16 ks/pal. 700,00 25 cm Oboustranná násuvná spojka 33 cm Oboustranná násuvná spojka D A 323; D I 315; konstrukční výška 33 cm; PVC-U; pro zbytkové délky prodlužovacího nástavce 1 kus 300,00 Záslepka Záslepka DN kus 110, DN 200/DN 100 Drän 1 kus 200, DN 200/DN 100 KG 1 kus 200, DN 200/DN 125 Drän/KG 1 kus 200,00 Redukce Redukce DN 200/DN 160 Drän/KG kus 200, DN 200/Strasil DN kus 200, DN 200/Strasil DN kus 200, DN 200/Strabusil DN kus 200, DN 200/Strabusil DN kus 200,00 Adaptér Strasil DN kus 500, Strabusil DN kus 500,00 33,5 cm Šachtový poklop PP Šachtový poklop (PP) s aretací 1 kus 530,00 Šachtový poklop hliník 32,5 cm Šachtový poklop (Alu) s aretací 1 kus 1 380, bez aretace 1 kus 1 020,00 44 cm Šachtový poklop litina 36 cm 10 cm Šachtový poklop (litina) třída B 125, bez větracích otvorů 1 kus 2 250,00 Šachtový poklop beton 50 cm Šachtový poklop (beton) x 50 x 13 cm 1 kus 2 150,00 13 cm Další poklopy na dotaz. Nezávazné doporučené ceny. Skutečné provedení nemusí odpovídat vyobrazení. FRÄNKISCHE Drenážní systémy 9

10 Drenáže budov dle DIN 4095 opti-drän trubka Tyčová drenážní trubka z PVC-U dle DIN 4095, minimální plocha perforace pro vtékání vody 80 cm 2 /m, ohebná a se zárukou jakosti, barva oranžová, v délce 2,50 m s jednostranně nasazenou spojkou. Díly příslušenství viz. strana 5 7. Konstrukční součást systému opti-drän, pro všechny oblasti drenážování budov. Minimální spád 0,5 % CZK/m DIN 4095 DIN 1187 opti-drän děrovaná DN 100; délka 2,5 m DN 125; délka 2,5 m DN 160; délka 2,5 m DN 200; délka 2,5 m 330 m/pal. 12,5 m/sv. 202,5 m/pal. 12,5 m/sv. 115 m/pal. 12,5 m/sv. 75 m/pal. 12,5 m/sv. 45,00 75,00 120,00 185,00 opti-drän neděrovaná DN 100; délka 2,5 m 12,5 m/sv. 45, DN 125; délka 2,5 m 12,5 m/sv. 75, DN 160; délka 2,5 m 12,5 m/sv. 120, DN 200; délka 2,5 m 12,5 m/sv. 185,00 opti-drän plně filtrační trubka s opláštěním kokosovými vlákny DN 100; délka 5 m 25 m/sv. 97, DN 125; délka 5 m 25 m/sv. 160, DN 160; délka 5 m 25 m/sv. 275, DN 200; délka 5 m 25 m/sv. 400,00 opti-flor Tepelně zpevněná filtrační geotextilie z PE/PP se speciálně uzpůsobenými vlastnostmi pro vytvoření filtračně stabilní drenáže dle DIN 4095, třída robustnosti geotextilie 2, velké palety na dotaz. Spolehlivě odděluje přiléhající, příp. nasypanou zeminu od vertikální drenážní vrstvy a štěrkového obsypu a zabraňuje jejich znečištění zeminou CPD šířka 64 cm; délka 50 m; hmotnost 125 g/m 2 32 m m 2 /pal. CZK/m 2 75,00 opti-flor šířka 112 cm; délka 50 m; hmotnost 125 g/m 2 56 m m 2 /pal. 75, šířka 225 cm; délka 50 m; hmotnost 125 g/m 2 112,50 m m 2 /pal. 75,00 10 FRÄNKISCHE Drenážní systémy Nezávazné doporučené ceny. Skutečné provedení nemusí odpovídat vyobrazení.

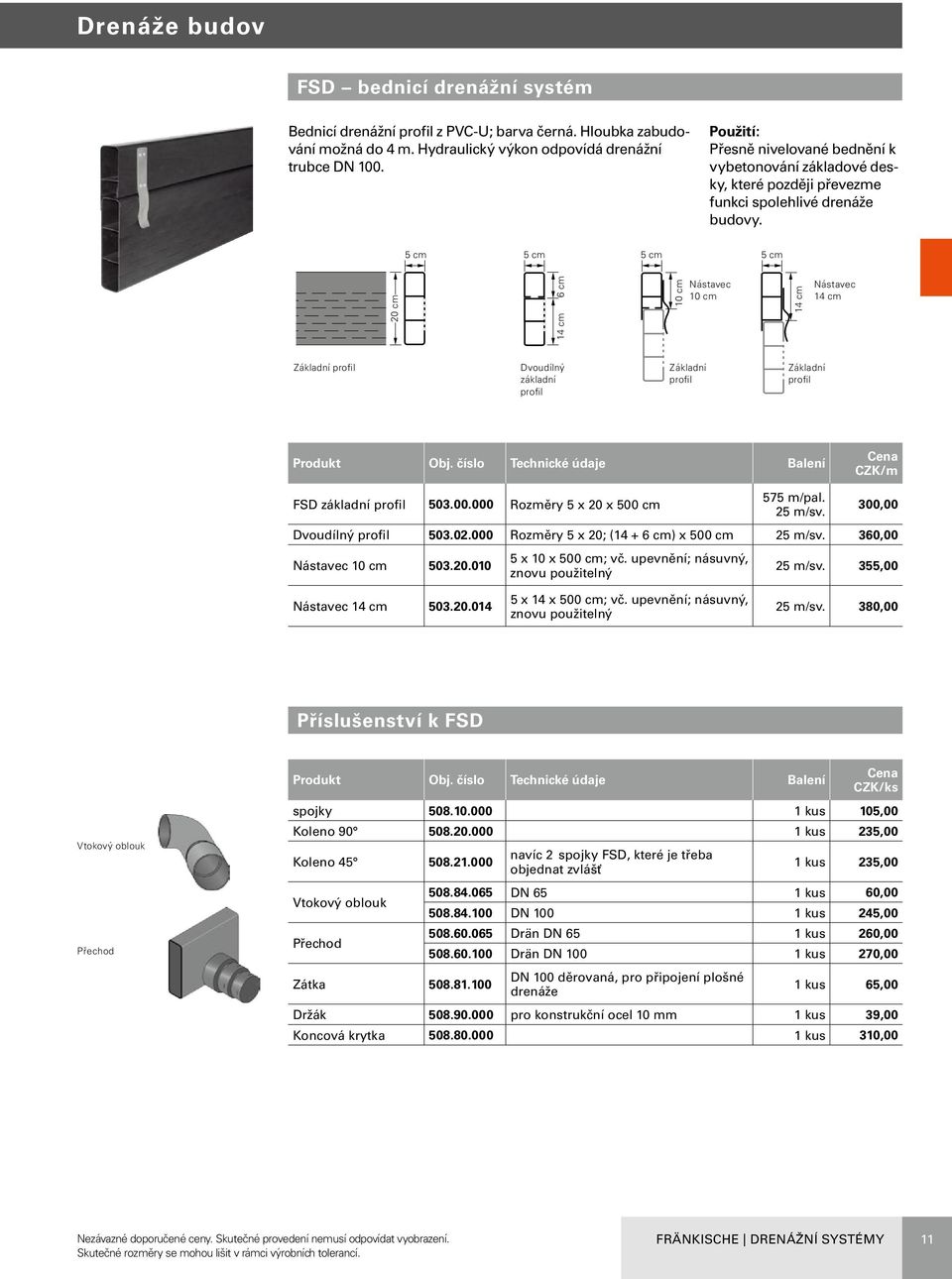

11 Drenáže budov FSD bednicí drenážní systém Bednicí drenážní profil z PVC-U; barva černá. Hloubka zabudování možná do 4 m. Hydraulický výkon odpovídá drenážní trubce DN 100. Přesně nivelované bednění k vybetonování základové desky, které později převezme funkci spolehlivé drenáže budovy. 5 cm 5 cm 5 cm 5 cm 20 cm 6 cm 14 cm 10 cm Nástavec 10 cm 14 cm Nástavec 14 cm Základní profil Dvoudílný základní profil Základní profil Základní profil CZK/m FSD základní profil Rozměry 5 x 20 x 500 cm 575 m/pal. 25 m/sv. 300,00 Dvoudílný profil Rozměry 5 x 20; ( cm) x 500 cm 25 m/sv. 360,00 Nástavec 10 cm x 10 x 500 cm; vč. upevnění; násuvný, znovu použitelný 25 m/sv. 355,00 Nástavec 14 cm x 14 x 500 cm; vč. upevnění; násuvný, znovu použitelný 25 m/sv. 380,00 Příslušenství k FSD Vtokový oblouk Přechod spojky kus 105,00 Koleno kus 235,00 Koleno Vtokový oblouk Přechod Zátka navíc 2 spojky FSD, které je třeba objednat zvlášť 1 kus 235, DN 65 1 kus 60, DN kus 245, Drän DN 65 1 kus 260, Drän DN kus 270,00 DN 100 děrovaná, pro připojení plošné drenáže 1 kus 65,00 Držák pro konstrukční ocel 10 mm 1 kus 39,00 Koncová krytka kus 310,00 Nezávazné doporučené ceny. Skutečné provedení nemusí odpovídat vyobrazení. FRÄNKISCHE Drenážní systémy 11

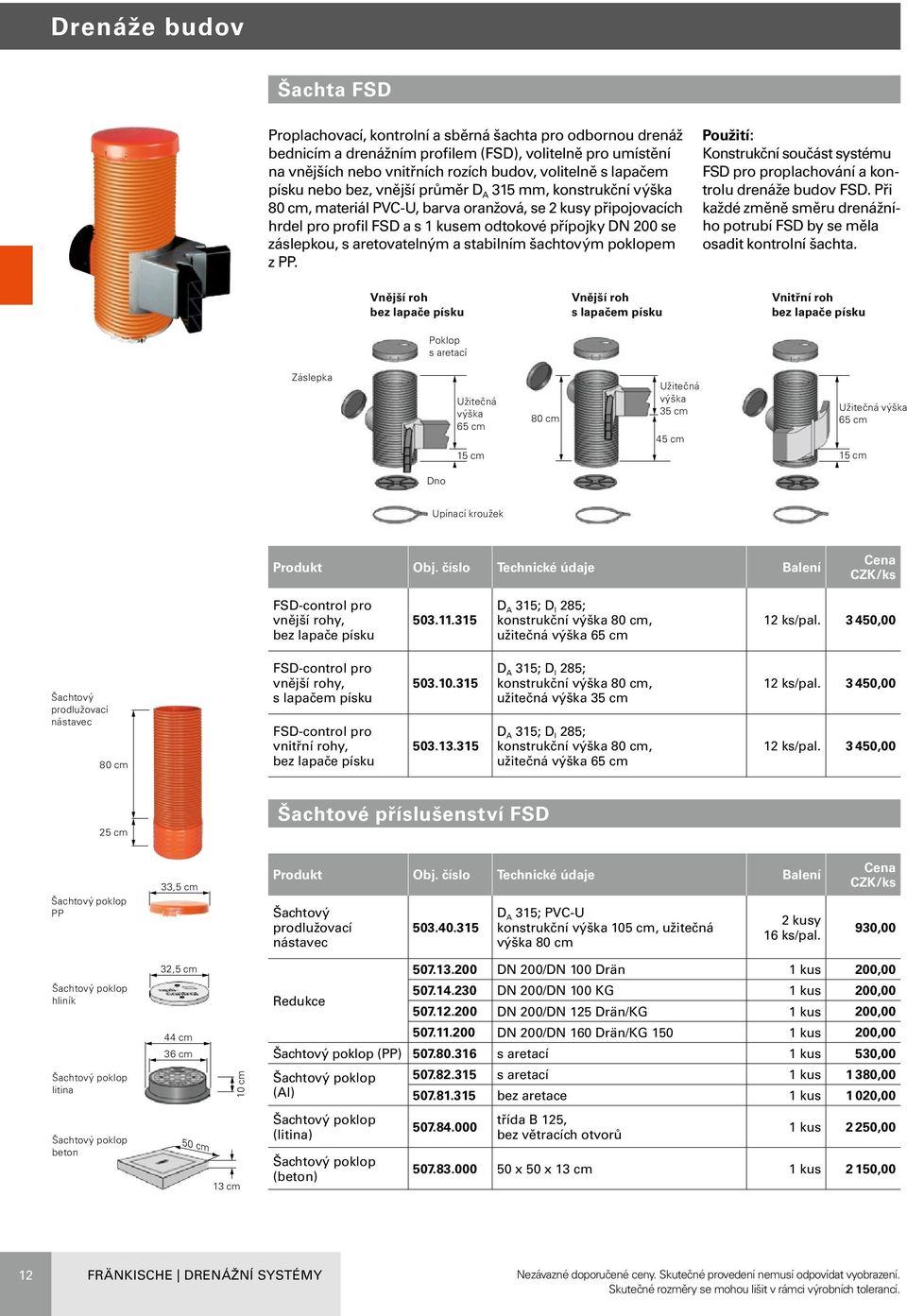

12 Drenáže budov Šachta FSD Proplachovací, kontrolní a sběrná šachta pro odbornou drenáž bednicím a drenážním profilem (FSD), volitelně pro umístění na vnějších nebo vnitřních rozích budov, volitelně s lapačem písku nebo bez, vnější průměr D A 315 mm, konstrukční výška 80 cm, materiál PVC-U, barva oranžová, se 2 kusy připojovacích hrdel pro profil FSD a s 1 kusem odtokové přípojky DN 200 se záslepkou, s aretovatelným a stabilním šachtovým poklopem z PP. Konstrukční součást systému FSD pro proplachování a kontrolu drenáže budov FSD. Při každé změně směru drenážního potrubí FSD by se měla osadit kontrolní šachta. Vnější roh bez lapače písku Poklop s aretací Vnější roh s lapačem písku Vnitřní roh bez lapače písku Záslepka Užitečná výška 35 cm Užitečná výška 80 cm 65 cm 45 cm 15 cm 15 cm Užitečná výška 65 cm Dno Upínací kroužek FSD-control pro vnější rohy, bez lapače písku D A 315; D I 285; konstrukční výška 80 cm, užitečná výška 65 cm 12 ks/pal ,00 Šachtový prodlužovací nástavec 80 cm FSD-control pro vnější rohy, s lapačem písku FSD-control pro vnitřní rohy, bez lapače písku D A 315; D I 285; konstrukční výška 80 cm, užitečná výška 35 cm D A 315; D I 285; konstrukční výška 80 cm, užitečná výška 65 cm 12 ks/pal ,00 12 ks/pal ,00 25 cm Šachtové příslušenství FSD Šachtový poklop PP 33,5 cm Šachtový prodlužovací nástavec D A 315; PVC-U konstrukční výška 105 cm, užitečná výška 80 cm 2 kusy 16 ks/pal. 930,00 Šachtový poklop hliník Šachtový poklop litina Šachtový poklop beton 32,5 cm 44 cm 36 cm 50 cm 10 cm 13 cm DN 200/DN 100 Drän 1 kus 200,00 Redukce DN 200/DN 100 KG 1 kus 200, DN 200/DN 125 Drän/KG 1 kus 200, DN 200/DN 160 Drän/KG kus 200,00 Šachtový poklop (PP) s aretací 1 kus 530,00 Šachtový poklop s aretací 1 kus 1 380,00 (Al) bez aretace 1 kus 1 020,00 Šachtový poklop (litina) Šachtový poklop (beton) třída B 125, bez větracích otvorů 1 kus 2 250, x 50 x 13 cm 1 kus 2 150,00 12 FRÄNKISCHE Drenážní systémy Nezávazné doporučené ceny. Skutečné provedení nemusí odpovídat vyobrazení.

13 Vzduchový zemní výměník tepla Terra-Air -home Kompletní systém vzduchového zemního výměníku tepla (LEWT) pro rodinné domky a malé obytné domy pro více rodin. Sestavený ze 2 nebo 3 x 33 m trubek vzduchového zemního výměníku tepla DN 150, jedné nasávací věže, kontrolní šachty a veškerého spojovacího příslušenství a přívodu do budovy. Ke kontrolovanému větrání bytu. Upozornění k pokládce Pro montáž Terra-Air-home je třeba se řídit naším návodem k pokládce! Terra-Airhome* (sada se 2 x trubkami LEWT) Trubka vzduchového zemního výměníku tepla Terra-Airflex DN 150; 2 role à 33 m; 1 nasávací šachta DN 350, 3 dílná s max. konstrukční výškou 3,1 m, 2 přípojky na úrovni dna výkopu, vč. plastového poklopu. 1 sběrná šachta DN 350, 3 dílná s max. konstrukční výškou 3,4 m, 2 přípojky na úrovni dna výkopu, se sběrným prostorem pro kondenzovanou vodu, s připojovacím hrdlem pro přívod do budovy a plastovým krytem. 1 plastová nasávací hlavice s integrovanou ochrannou mřížkou a filtrační vložkou F 5 plus 3 náhradní filtry. 1 stěnová průchodka DN 200; 1 připojovací trubka DN 200 vč. 2 ochranných vík, 2x koleno 45 DN 200 a všechny spojky a těsnicí kroužky, které jsou pro tuto sadu zapotřebí. 1 sada na dotaz Terra-Airhome* (sada se 3 x trubkami LEWT) Trubka vzduchového zemního výměníku tepla Terra-Airflex DN 150; 3 role à 33 m; Provedení jako výše, avšak se 3 přípojkami 1 sada na dotaz * volitelně pro podsklepené nebo nepodsklepené budovy Terra-Air -home příslušenství Náhradní filtr Sada se 3 náhradními filtry F5 1 sada na dotaz Nasávací díl z ušlechtilé oceli Konstrukční výška cca 156 cm 1 kus na dotaz Komponenty pro úpravu podmíněnou ze strany stavby na dotaz. Upozornění V případě pojezdu šachty LEWT je třeba navíc zabudovat běžně prodávaný poklop třídy B nebo D dle DIN EN 124 (625 mm) (viz návod k pokládce). max. hloubka zabudování 2,30 lze zkrátit cca 1,00 (dodávaná délka) lze zkrátit cca 1,50 (dodávaná délka) lze zkrátit Nasávací šachta Nasávací díl Horní část šachty Spodní část šachty 2 nebo 3x Terra-Air-flex DN 150, dodávaná délka = 33 m spád 2 % 0,30 dh střední hloubka zabudování 1,80 cca 0,80 2 nebo 3x Terra-Air-flex DN 150, dodávaná délka = 33 m spád 2 % Hloubka zabudování systému LEWT se řídí podle výškové polohy připojovací trubky DN 200 vůči budově (prostup stěnou). Šachtové prodlužovací nástavce a šachtové základní trubky je třeba odpovídajícím způsobem zkrátit. dh = v závislosti na délce trubek Terra-Air-flex a hloubce zabudování šachet LEWT (spád min. 2 %). 0,30 cca 1,00 (dodávaná délka) lze zkrátit 0,31 cca 1,50 (dodávaná délka) lze zkrátit 0,60 Sběrná šachta Plastový poklop se štěrkovým krytem Horní část šachty Připojovací trubka DN 200 Přípojka budovy Spodní část šachty max. hloubka zabudování 3,40 lze zkrátit Nezávazné doporučené ceny. Skutečné provedení nemusí odpovídat vyobrazení. FRÄNKISCHE Drenážní systémy 13

14 Šachtové systémy multi-control Šachta pro domovní přípojku z PP, D A = 400; uvnitř žlutá. Se 3 přítoky jako KG hrdlo DN 150 s ve výrobě vloženými těsnicími kroužky a zasunutými zátkami hrdel z PP. Odtok jako KG rovný konec DN 150. Jako kontrolní a proplachovací šachta pro splaškovou a dešťovou kanalizaci v bytové a průmyslové výstavbě; pro parkoviště a sklady, v krajinářské a zahradní tvorbě. schváleno Německým ústavem stavební techniky (DIBt) multi control vč. základní trubky Odtok KG rovný konec DN 150 (přechod na robukan lze dodat) Výška šachty volitelně 0,80 m, příp. 1,5 m Vodotěsné spojení mezi základní šachtou a stoupačkou z výr. závodu Přítok jako KG hrdlo DN 150 multi-control Výška šachty 80 cm 8 ks/pal , Výška šachty 150 cm 4 ks/pal ,00 multi-control příslušenství 1 m Šachtový prodlužovací nástavec PP; D A = 400; délka 1 m; uvnitř žlutý, s vodotěsně nasazenou spojkou a s 1 samostatným těsnicím kroužkem 1 kus 2 080,00 Litinový poklop třídy A s uzávěrou Litinový poklop třídy D bez větracích otvorů Betonový dosedací prstenec Litinový poklop třídy B a betonový prstenec Ø 630 Betonový poklop Prodlužovací nástavec s profilovým těsnicím kroužkem a vodotěsně nasazenou spojkou Ø 470 Ø 470 Ø cm 10 cm 10 cm Oboustranná násuvná spojka Profilový těsnicí kroužek Šachtový poklop * další možné poklopy na dotaz D A = 400; pro připojení prodlužovacího nástavce 1 kus 1 080, D A = 400; pro prodlužovací nástavec 1 kus 500, Litina; třída A 15, s uzávěrou; bez větracích otvorů Litina; třída B 125*; bez větracích otvorů; s betonovým rámem (sada) Litina; třída D 400; litinový poklop, litinový rám, betonový dosedací prstenec; bez větracích otvorů, s aretací bez šroubů Beton 72 x 72 x 12 cm Betonový rám s betonovým poklopem 1 kus 2 200,00 1 kus 4 390,00 1 kus ,00 1 kus 6 180, FRÄNKISCHE Drenážní systémy Nezávazné doporučené ceny. Skutečné provedení nemusí odpovídat vyobrazení.

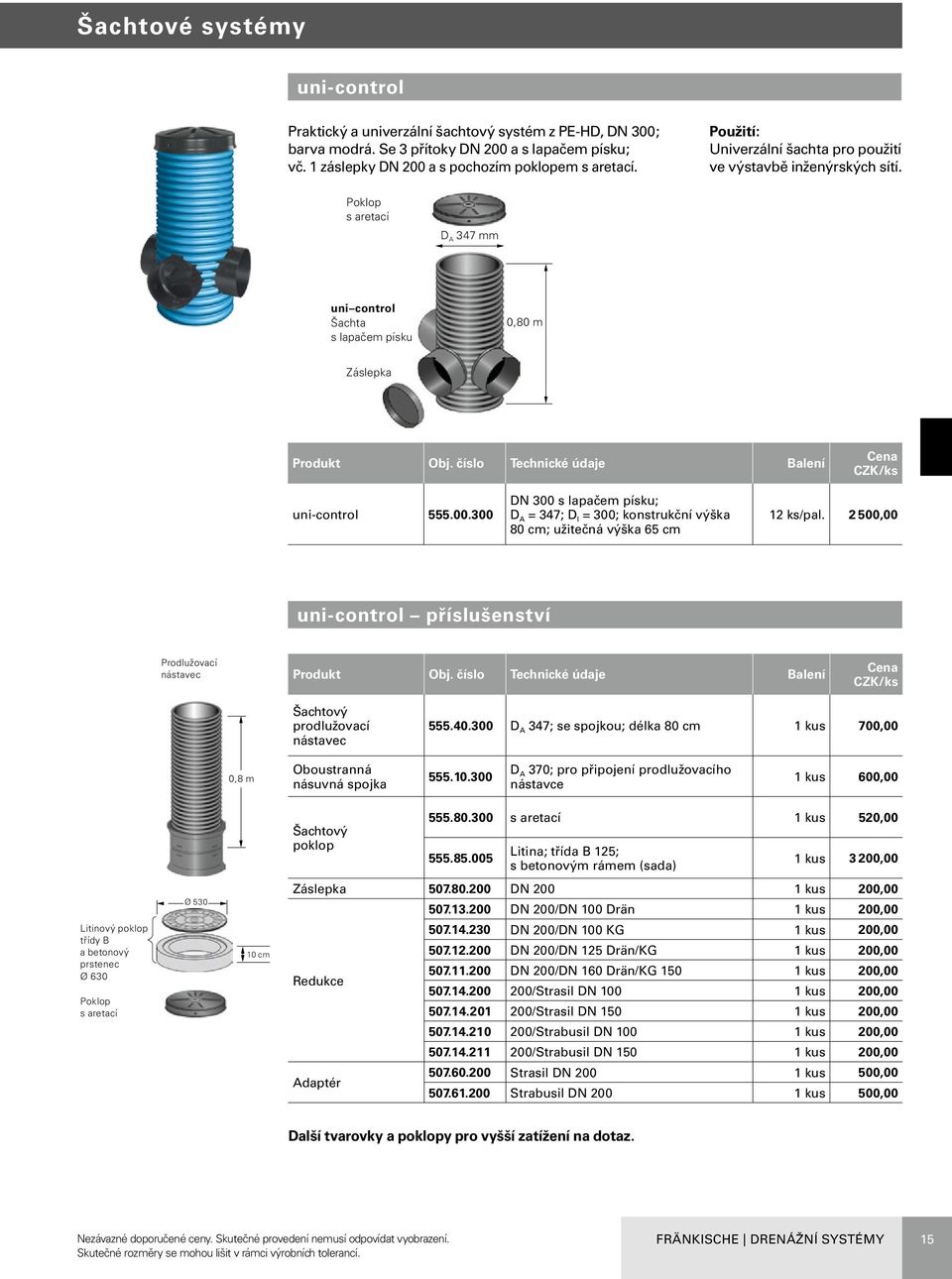

15 Šachtové systémy uni-control Praktický a univerzální šachtový systém z PE-HD, DN 300; barva modrá. Se 3 přítoky DN 200 a s lapačem písku; vč. 1 záslepky DN 200 a s pochozím poklopem s aretací. Univerzální šachta pro použití ve výstavbě inženýrských sítí. Poklop s aretací D A 347 mm uni control Šachta s lapačem písku 0,80 m Záslepka uni-control DN 300 s lapačem písku; D A = 347; D I = 300; konstrukční výška 80 cm; užitečná výška 65 cm 12 ks/pal ,00 uni-control příslušenství Prodlužovací nástavec Šachtový prodlužovací nástavec D A 347; se spojkou; délka 80 cm 1 kus 700,00 0,8 m Oboustranná násuvná spojka D A 370; pro připojení prodlužovacího nástavce 1 kus 600,00 Šachtový poklop s aretací 1 kus 520, Litina; třída B 125; s betonovým rámem (sada) 1 kus 3 200,00 Litinový poklop třídy B a betonový prstenec Ø 630 Poklop s aretací Ø cm Záslepka DN kus 200, DN 200/DN 100 Drän 1 kus 200, DN 200/DN 100 KG 1 kus 200, DN 200/DN 125 Drän/KG 1 kus 200,00 Redukce DN 200/DN 160 Drän/KG kus 200, /Strasil DN kus 200, /Strasil DN kus 200, /Strabusil DN kus 200, /Strabusil DN kus 200,00 Adaptér Strasil DN kus 500, Strabusil DN kus 500,00 Další tvarovky a poklopy pro vyšší zatížení na dotaz. Nezávazné doporučené ceny. Skutečné provedení nemusí odpovídat vyobrazení. FRÄNKISCHE Drenážní systémy 15

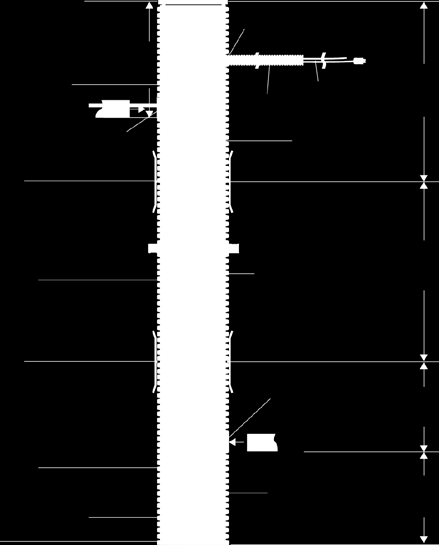

16 Šachtové systémy Čerpací šachta Vícedílná kompletní šachta z PE-HD, D A 400, barva černá vč. nepochozího plastového poklopu a čerpadla; volitelně lze dodat litinové poklopy. K přečerpávání drenážní vody na výšku hladiny odtoku a jako pojistka proti zpětnému vzdutí, nelze použít u nahromaděné nebo podzemní vody. Čerpací šachta (standardní) D A 400; D I 350; konstrukční výška 3 m (lze zkrátit) 1 kus na dotaz Čerpací šachta se zabudovaným poplachovým hlásičem D A 400; D I 350; konstrukční výška 3 m (lze zkrátit); poplachový hlásič nezávislý na síti 1 kus na dotaz Čerpací šachta Objektová šachta D A 400; D I 350; na dotaz 1 kus na dotaz Další šachetní poklopy (litina, třída A / B / D) na dotaz. Plastový šachtový poklop (nepochozí) volitelně: Litinový poklop Prostředek na vytahování čerpadla Pryžové připojovací hrdlo pro KG DN 100 0,8 m Otvor pro zasunutí prázdné trubky Kabuflex 3 m Připojovací prázdné trubky kabel Kabuflex DN 75 Horní část šachty 1,00 m Oboustranná násuvná spojka Tlaková hadice 1 1/4" délka 3,5 m Prostřední část šachty, uříznutím pilkou lze zkrátit 1,00 m Oboustranná násuvná spojka Pryžové připojovací hrdlo pro KG DN 100 (přítok) 0,5 m Poplachový hlásič (volitelně) Čerpadlo s plovákovým spínačem Konzola čerpadla Spodní část šachty 0,5 m 16 FRÄNKISCHE Drenážní systémy Nezávazné doporučené ceny. Skutečné provedení nemusí odpovídat vyobrazení.

17 transport čištění akumulace odvádění 4 úkoly 1 řešení! Někdy to chce jen malý impuls k tomu, abyste zjistili, že čtyři základní úkoly odvodnění v rámci inženýrských sítí transport dešťové vody, její čištění, akumulace a odvádění lze splnit nejlépe jedním jediným integrovaným systémovým řešením. V případě potřeby podpoříme i kompletní projektový management. Dešťová voda je naší kompetencí. FRÄNKISCHE Drenážní systémy 17

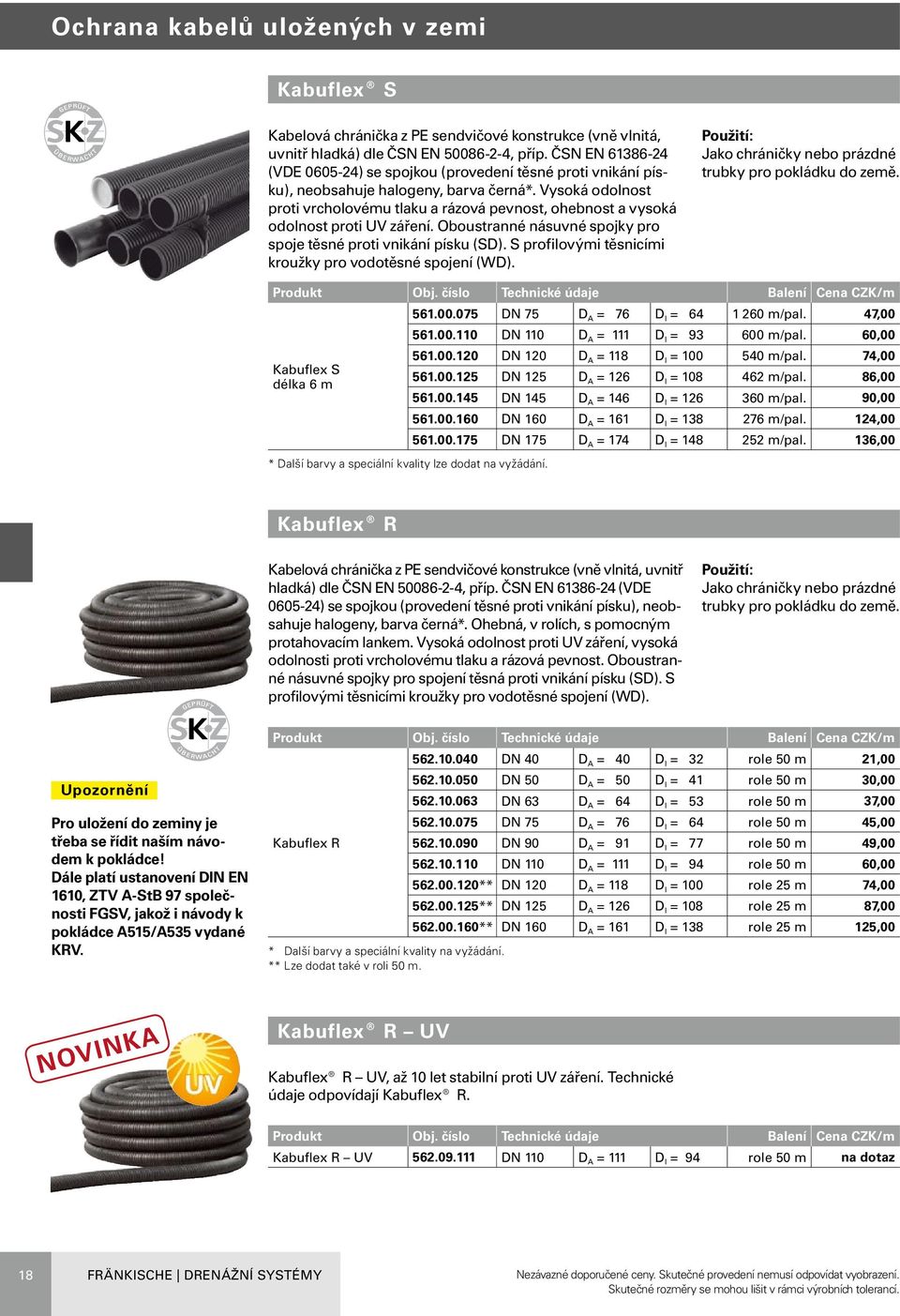

18 Ochrana kabelů uložených v zemi Kabuflex S Kabelová chránička z PE sendvičové konstrukce (vně vlnitá, uvnitř hladká) dle ČSN EN , příp. ČSN EN (VDE ) se spojkou (provedení těsné proti vnikání písku), neobsahuje halogeny, barva černá*. Vysoká odolnost proti vrcholovému tlaku a rázová pevnost, ohebnost a vysoká odolnost proti UV záření. Oboustranné násuvné spojky pro spoje těsné proti vnikání písku (SD). S profilovými těsnicími kroužky pro vodotěsné spojení (WD). Jako chráničky nebo prázdné trubky pro pokládku do země. CZK/m DN 75 D A = 76 D I = m/pal. 47, DN 110 D A = 111 D I = m/pal. 60, DN 120 D A = 118 D I = m/pal. 74,00 Kabuflex S délka 6 m DN 125 D A = 126 D I = m/pal. 86, DN 145 D A = 146 D I = m/pal. 90, DN 160 D A = 161 D I = m/pal. 124, DN 175 D A = 174 D I = m/pal. 136,00 * Další barvy a speciální kvality lze dodat na vyžádání. Kabuflex R Kabelová chránička z PE sendvičové konstrukce (vně vlnitá, uvnitř hladká) dle ČSN EN , příp. ČSN EN (VDE ) se spojkou (provedení těsné proti vnikání písku), neobsahuje halogeny, barva černá*. Ohebná, v rolích, s pomocným protahovacím lankem. Vysoká odolnost proti UV záření, vysoká odolnosti proti vrcholovému tlaku a rázová pevnost. Oboustranné násuvné spojky pro spojení těsná proti vnikání písku (SD). S profilovými těsnicími kroužky pro vodotěsné spojení (WD). Jako chráničky nebo prázdné trubky pro pokládku do země. Upozornění Pro uložení do zeminy je třeba se řídit naším návodem k pokládce! Dále platí ustanovení DIN EN 1610, ZTV A-StB 97 společnosti FGSV, jakož i návody k pokládce A515/A535 vydané KRV. CZK/m DN 40 D A = 40 D I = 32 role 50 m 21, DN 50 D A = 50 D I = 41 role 50 m 30, DN 63 D A = 64 D I = 53 role 50 m 37, DN 75 D A = 76 D I = 64 role 50 m 45,00 Kabuflex R DN 90 D A = 91 D I = 77 role 50 m 49, DN 110 D A = 111 D I = 94 role 50 m 60, ** DN 120 D A = 118 D I = 100 role 25 m 74, ** DN 125 D A = 126 D I = 108 role 25 m 87, ** DN 160 D A = 161 D I = 138 role 25 m 125,00 * Další barvy a speciální kvality na vyžádání. ** Lze dodat také v roli 50 m. NOVINKA Kabuflex R UV Kabuflex R UV, až 10 let stabilní proti UV záření. Technické údaje odpovídají Kabuflex R. CZK/m Kabuflex R UV DN 110 D A = 111 D I = 94 role 50 m na dotaz 18 FRÄNKISCHE Drenážní systémy Nezávazné doporučené ceny. Skutečné provedení nemusí odpovídat vyobrazení.

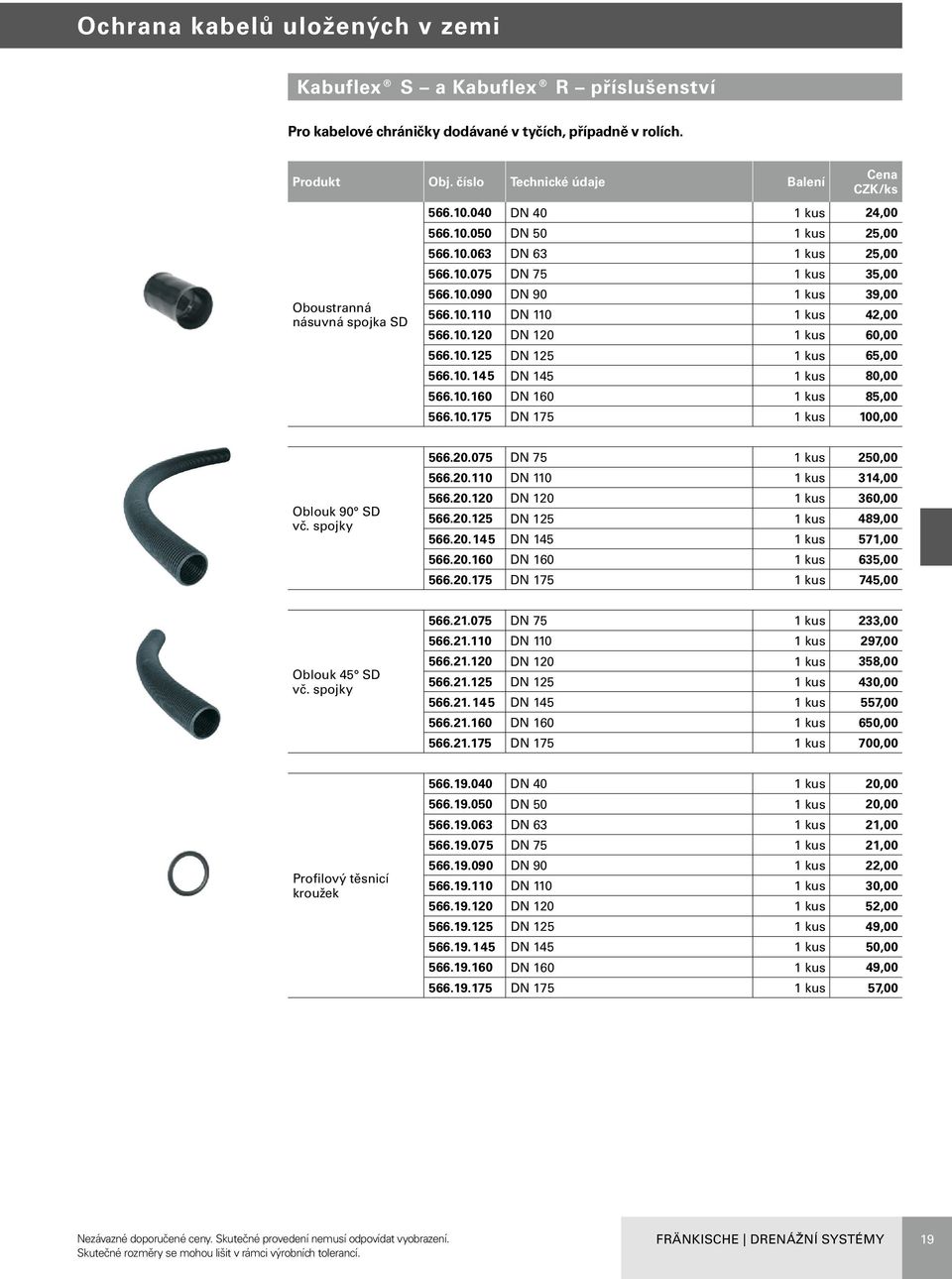

19 Ochrana kabelů uložených v zemi Kabuflex S a Kabuflex R příslušenství Pro kabelové chráničky dodávané v tyčích, případně v rolích. Oboustranná násuvná spojka SD DN 40 1 kus 24, DN 50 1 kus 25, DN 63 1 kus 25, DN 75 1 kus 35, DN 90 1 kus 39, DN kus 42, DN kus 60, DN kus 65, DN kus 80, DN kus 85, DN kus 100,00 Oblouk 90 SD vč. spojky DN 75 1 kus 250, DN kus 314, DN kus 360, DN kus 489, DN kus 571, DN kus 635, DN kus 745,00 Oblouk 45 SD vč. spojky DN 75 1 kus 233, DN kus 297, DN kus 358, DN kus 430, DN kus 557, DN kus 650, DN kus 700,00 Profilový těsnicí kroužek DN 40 1 kus 20, DN 50 1 kus 20, DN 63 1 kus 21, DN 75 1 kus 21, DN 90 1 kus 22, DN kus 30, DN kus 52, DN kus 49, DN kus 50, DN kus 49, DN kus 57,00 Nezávazné doporučené ceny. Skutečné provedení nemusí odpovídat vyobrazení. FRÄNKISCHE Drenážní systémy 19

20 Ochrana kabelů uložených v zemi Kabuflex S a Kabuflex R příslušenství Pro kabelové chráničky dodávané v tyčích, případně v rolích. Koncová zátka SD DN 40 1 kus 30, DN 50 1 kus 35, DN 63 1 kus 40, DN 75 1 kus 43, DN 90 1 kus 50, DN kus 58, DN kus 65, DN kus 75, DN kus 85, DN kus 95, DN kus 105,00 Koncová krytka WD vč. těsnicího kroužku 1) DN kus 500, DN kus 600, DN kus 650, DN kus 750, DN kus 820,00 Rozpěrka, 8násobná 2) DN 75 1 kus 105, DN kus 110, DN kus 220, DN kus 230, DN kus 300,00 Přechod Kabuflex Přechod Kabuflex DN 110 / KG 100 rovný konec (pro nasazení KG hrdla) DN 160 / KG 150 rovný konec (pro nasazení KG hrdla) 1 kus 450,00 1 kus 1 320,00 NOVINKA Sada těsnicího límce Kabu-Seal těsnicí paket pro prostup konstrukcí 3) DN 40 1 sada 1 690, DN 50 1 sada 1 700, DN 63 1 sada 1 750, DN 75 1 sada 1 760, DN 90 1 sada 2 000, DN sada 2 100, DN sada 2 130, DN sada 2 130, DN sada 2 300, DN sada 2 550, DN 63 1 kus 4 930, DN kus 6 180,00 Ohebná kolena, přechody z kabelových chrániček PVC na Kabuflex a další příslušenství na dotaz. 1) Další jmenovité světlosti na dotaz. 2) Rozpěrky se dodávají také jako 2/4/6násobné nebo lze 8násobné rozdělit díky připraveným svislým místům lomu! 3) Ke každé sadě je přiložen návod k montáži. 20 FRÄNKISCHE Drenážní systémy Nezávazné doporučené ceny. Skutečné provedení nemusí odpovídat vyobrazení.

21 Ochrana kabelů uložených v zemi Furowell Základová trubka z PE-HD v sendvičové konstrukci (vně vlnitá, uvnitř hladká). Barva černá. Vysoká stabilita, nízká hmotnost, vysoká tepelná odolnost. Bezproblémová montáž i v zimním období. K montáži stožárů, sloupků, tyčí všeho druhu, jako jsou např. sloupy veřejného osvětlení, dopravní značky, vlajkové stožáry, vymezovací sloupky atd. Furowell speciální provedení na dotaz DN 250; délka 800 mm 22 ks/pal. 370, DN 250; délka mm D I = ks/pal. 470, DN 250; délka mm 11 ks/pal. 710, DN 300; délka mm D I = ks/pal. 520, DN 350; délka 800 mm 12 ks/pal. 680, DN 350; délka mm D I = ks/pal. 850, DN 350; délka mm 6 ks/pal ,00 Ochranná zátka DN kus 400, DN kus 490, DN kus 580, mm mm mm DN 250 DN 350 Upozornění Snadná aplikace produktu Furowell: Pomocí běžně prodávaného korunkového vrtáku DN 68 vytvoříte rozměrově přesný připojovací otvor pro Kabuflex DN 63. Nezávazné doporučené ceny. Skutečné provedení nemusí odpovídat vyobrazení. FRÄNKISCHE Drenážní systémy 21

22 Výživa stromů a závlaha Sada pro provzdušňování a zavlažování stromů n 5 m vlnitá provzdušňovací a odvodňovací trubka z PVC-U, zelená, se zvětšenou plochou pro vstup a výstup vzduchu a vody > 80 cm 2 /m n 1 tvarovka T n 1 koncovka Walu n 2 kotvy Walu K trvalému provzdušňování a zavlažování kořenového systému (s přidáváním hnojiva i bez). Sada pro vyživování stromů DN 80 1 sada 1 100,00 Trubka pro provzdušňování a zavlažování stromů Vlnitá plastová trubka z PVC-U; barva zelená. Se zvětšenou plochou pro vstup a výstup vzduchu a vody > 80 cm 2 /m. K trvalému provzdušňování a zavlažování kořenového systému (s přidáváním hnojiva i bez). CZK/m Trubka pro vyživování stromů DN 80 role 30 m 35,00 Koncovka Walu 80 mm 30 mm ø 80 mm ø 100 mm ø 160 mm Koncovka Walu Připojovací prvek z hliníkové slitiny Při odběru kompletních kartonů je obsaženo 24 kotev WALU v každém kartonu. 12 ks/ karton 600,00 Kotva Walu 200 mm 60 mm Kotva Walu K zajištění stability při montáži a jako pojistka proti vytržení 4 ks = 1 sada 15, mm 22 FRÄNKISCHE Drenážní systémy Nezávazné doporučené ceny. Skutečné provedení nemusí odpovídat vyobrazení.

23 Výživa stromů a závlaha Betonová krycí deska pro koncovku Walu Betonová krycí deska pro koncovku Walu Rozměry 25 x 25 x 8 cm 1 kus 390,00 Ochrana proti prorůstání kořenů CZK/m² Ochrana proti prorůstání kořenů* ve tvaru L z PE desek 4 mm 1 kus 3 060, ve tvaru U z PE desek 4 mm 1 kus 3 060,00 * k omezení prorůstání kořenů Verriwell VS Skrápěcí trubka z PVC-U s jednostranně nasazenou spojkou. Barva zelená. Při zvětšené šířce štěrbiny 1,7 mm, délce štěrbiny 5 mm a 12 řadách štěrbin je plocha pro výstup vody vyšší než 50 cm 2 /m. Tyčový tvar a vysoká statická zatížitelnost vlnitých trubek má mimořádnou výhodu pro pokládku s definovaným spádem. Pro skrápění odpadní vody z malých čističek podle normy DIN 4261, části 1. DIN 1187 CZK/m Upozornění Verriwell s perforací DN 100; délka 5 m 5 m 605 m/pal. 78,00 DN 100 VS: Plocha pro výstup vody 50 cm² / m Verriwell VS příslušenství Upozornění Příslušenství pro Verriwell viz strana 5 7. Šachta DN 300; konstrukční délka 100 cm; se 3 odtoky Verriwell DN 100 a 1 přítokem KG DN 150; bez šachtového poklopu 1 kus 3 960,00 Šachtový prodlužovací nástavec DN 300; délka 80 cm, včetně spojky 1 kus 880,00 Šachtový poklop s aretací 1 kus 490,00 Nezávazné doporučené ceny. Skutečné provedení nemusí odpovídat vyobrazení. FRÄNKISCHE Drenážní systémy 23

24 Odvodňování komunikací Aqua-pipe systém kanalizačních trubek pro dešťovou vodu SN 8 Systém kanalizačních trubek pro dešťovou vodu, určených k odvodňování silničních staveb, pro odvádění dešťové vody z obytných a průmyslových zón atd. Kanalizační trubka pro dešťovou vodu z PE-HD sendvičové konstrukce (vně vlnitá, uvnitř hladká), včetně těsnicího kroužku a spojky. Vně černá, uvnitř modrá. Mimořádně zatížitelná (SN 8 dle ČSN EN ISO 9969). Kanalizační trubka k odvodňování pozemních komunikací a pro odvádění dešťové vody ze zastavěných území. Aqua-pipe délka 6 m Délky 3 m lze dodat na vyžádání. DN 800 lze dodat na vyžádání. CZK/m DN 150 D A = 175 D I = m/pal. 125, DN 200 D A = 235 D I = m/pal. 230, DN 250 D A = 295 D I = m/pal. 345, DN 300 D A = 347 D I = m/pal. 490, DN 350 D A = 399 D I = m/pal. 670, DN 400 D A = 459 D I = m/pal. 910, DN 500 D A = 570 D I = m/pal , DN 600 D A = 684 D I = m/pal ,00 Upozornění k pokládce Pro montáž Aqua-pipe je třeba se řídit naším návodem k pokládce! Aqua-pipe příslušenství Oboustranná násuvná spojka vč. 2 těsnicích kroužků DN kus 280, DN kus 550, DN kus 630, DN kus 800, DN kus 980, DN kus 1 230, DN kus 1 990, DN kus 3 880,00 Profilový těsnicí kroužek DN kus 48, DN kus 83, DN kus 115, DN kus 200, DN kus 280, DN kus 320, DN kus 670, DN kus 1 070,00 24 FRÄNKISCHE Drenážní systémy Nezávazné doporučené ceny. Skutečné provedení nemusí odpovídat vyobrazení.

25 Odvodňování komunikací Aqua-pipe příslušenství Šachtová vložka ze sklolaminátu DN kus 450, DN kus 570, DN kus 700, DN kus 1 000, DN kus 1 350, DN kus 2 000, DN kus 2 650, DN kus 3 750,00 Další tvarovky na dotaz. Aqua-dock Sada Aqua-dock obsahuje tvarovku pro dodatečnou přípojku a profilový těsnicí kroužek DN 150. Přípojku 90 je možné použít jak u nové instalace, tak u již existujících potrubí. Pro 90 napojení postranních přítoků na kanalizační trubku Aqua-pipe. Aqua-dock DN 300/ sada 2 830, DN 350/ sada 2 830, DN 400/ sada 3 440, DN 500/ sada 4 000, DN 600/ sada 4 650,00 Těsnění adaptéru z EPDM* DN kus 270,00 * Pro přímé napojení rovného konce KG na spojku/odbočku Aqua-pipe DN 150 Ke každé sadě je přiložen návod k montáži. Aqua-dock příslušenství Držák pro vrtání Pomůcka pro navrtání Aqua-pipe 1 kus na dotaz Vykružovací vrták vč. vodicího vrtáku Ø 178,5 mm ± 0,5 mm 1 kus na dotaz Náhradní vodicí vrták pro vykružovací vrták 1 kus na dotaz Montážní klíč kus na dotaz Nezávazné doporučené ceny. Skutečné provedení nemusí odpovídat vyobrazení. FRÄNKISCHE Drenážní systémy 25

26 Odvodňování komunikací Aqua-flex Ohebná trubka z PE sendvičové konstrukce (vně vlnitá, unvitř hladká). Vně černá, uvnitř modrá. Mimořádně zatížitelná (SN 8 dle ČSN EN ISO 9969), beze spojky. Díky její ohebnosti lze upustit od použití tvarovek, jako jsou kolena a oblouky. Jako připojovací potrubí mezi uliční vpustí a sběrným potrubím. Aqua-flex CZK/m DN 150; D A = 173; D I = 147 role 25 m 210, DN 200; D A = 232; D I = 197 role 25 m 350,00 Upozornění k pokládce Pro pokládku Aqua-flex je třeba se řídit naším návodem k pokládce Systém kanalizačních trubek pro dešťovou vodu Aqua-pipe! Aqua-flex příslušenství Šachtové hrdlo DN 150 (pro uliční vpust) 1 kus 215,00 Přechod na KG vč. těsnicího kroužku (nasaditelná KG spojka) DN kus 270, DN kus 670,00 Přechod na kameninu DN 150; vč. těsnicího kroužku (lze zasunout do kameninového hrdla L) 1 kus 280,00 Sada pro připojení betonových trubek 3dílná DN 150; (nutno vyvrtat otvor Ø 186 mm) DN 200; (nutno vyvrtat otvor Ø 226 mm) 1 sada 840,00 1 sada 1 280,00 Odbočka 45 vč. těsnicích kroužků DN 150/150 1 kus 815, DN 200/150 1 kus 1 070, DN 200/200 1 kus 8 330,00 Spojka vč. těsnicích kroužků DN kus 280, DN kus 545,00 Profilový těsnicí kroužek DN kus 48, DN kus 85,00 26 FRÄNKISCHE Drenážní systémy Nezávazné doporučené ceny. Skutečné provedení nemusí odpovídat vyobrazení.

27 Odvodňování komunikací Aqua-traffic-control Vnitřní průměr základního tělesa 900 mm. Proplachovací a kontrolní šachta z PE-HD; monolitické základní těleso bez svarů; barva černá. Odolná proti UV záření, hmotnost 40 kg, mimořádně robustní; rázově pevná a nelámavá i při teplotách od 20 C do +80 C; odolná proti benzinu a naftě. Proplachovací a kontrolní šachta pro veškeré stavby pozemních komunikací a inženýrských sítí. Konstrukční výška Užitečná výška 910 DN 500 Aqua-traffic-control průchozí šachta 180 Aqua-traffic-control 180 s individuální redukcí DN 2/300 1 kus DN 2/400 1 kus DN 2/500 1 kus DN 2/600 1 kus DN 300/400 1 kus DN 400/500 1 kus DN 500/600 1 kus na dotaz na dotaz DN kus Upozornění Aqua-traffic-control počáteční šachta DN kus DN kus DN kus na dotaz Při objednávání nezapomeňte uvést jmenovitou světlost pro Aqua-trafficcontrol s individuální redukcí. Aqua-traffic-control kombinace Kombinované uspořádání je tvořeno trubkou pro odvod dešťové vody Aqua-pipe DN 300 DN 600 a drenážní trubkou Strabusil DN 150, která je uložena nad ní. Světlá vzdálenost trubek od sebe je 15 cm. Proplachovací a kontrolní šachta pro veškeré stavby pozemních komunikací a inženýrských sítí /300/ ; průchozí 1 kus Konstrukční výška 1 134* DN 500 Aqua-traffic-control kombinace /400/ ; průchozí 1 kus /500/ ; průchozí 1 kus /600/ ; průchozí* 1 kus na dotaz další varianty 1 kus * U kombinace Aqua-traffic-control 600/150 je konstrukční výška = 1.339, užitečná výška = a vzdálenost trubek od sebe = 170 na dotaz Užitečná výška 910 Speciální šachty na dotaz Vzdálenost trubek od sebe 150 Nezávazné doporučené ceny. Skutečné provedení nemusí odpovídat vyobrazení. FRÄNKISCHE Drenážní systémy 27

28 Odvodňování komunikací Aqua-traffic-control variabilní Vnitřní průměr základního tělesa 900 mm. Proplachovací a kontrolní šachta z PE-HD; s libovolně volitelným připojovacím úhlem od 90 do 270 ; monolitická konstrukce základního tělesa; barva černá. Odolná proti UV záření, hmotnost cca 40 kg, mimořádně robustní; rázově pevná a nelámavá i při teplotách od 20 C do +80 C, odolná proti benzinu a naftě. Proplachovací a kontrolní šachta pro veškeré stavby pozemních komunikací a inženýrských sítí. Produkt Obj. číslo Technické údaje Balení Konstrukční výška DN Aqua-traffic-control variabilní Průchozí šachta s libovolně volitelným připojovacím úhlem Aqua-traffic-control variabilní; průchozí šachta s libovolně volitelným připojovacím úhlem, s individuální redukcí DN 2/300 1 kus DN 2/400 1 kus DN 2/500 1 kus DN 2/600 1 kus DN 300/400 1 kus DN 400/500 1 kus DN 500/600 1 kus na dotaz na dotaz 90 Libovolně volitelný připojovací úhel Upozornění Při objednávání nezapomeňte uvést připojovací úhel a jmenovitou světlost Aqua-traffic-control variabilní s individuální redukcí. Aqua-traffic-control variabilní kombinace Kombinované uspořádání je tvořeno trubkou pro odvod dešťové vody Aqua-pipe DN 300 DN 600 a drenážní trubkou Strabusil DN 150, která je uložena nad ní. Světlá vzdálenost trubek od sebe je 15 cm. Hmotnost cca 40 kg. Proplachovací a kontrolní šachta pro veškeré stavby pozemních komunikací a inženýrských sítí. Produkt Obj. číslo Technické údaje Balení DN 2/300/150 1 kus Konstrukční výška 1 134* Vzdálenost trubek od sebe 150 DN Aqua-traffic-control variabilní kombinace s libovolně volitelným připojovacím úhlem DN 2/400/150 1 kus DN 2/500/150 1 kus DN 2/600/150* 1 kus na dotaz * U kombinace Aqua-traffic-control variabilní 600/150 je konstrukční výška = a vzdálenost trubek od sebe = 170 Speciální šachty na dotaz Libovolně volitelný připojovací úhel Upozornění Použijte objednávkový formulář Aqua-traffic control variabilní, příp. Aqua-traffic control variabilní kombinace! 28 FRÄNKISCHE Drenážní systémy Nezávazné doporučené ceny. Skutečné provedení nemusí odpovídat vyobrazení.

29 Odvodňování komunikací Aqua-traffic-control šachtové příslušenství Těsnicí kroužek DOM Šachtový prodlužovací nástavec DN 500; délka 1 m 1 kus DN 500; délka 2 m 1 kus DN 500; délka 3 m 1 kus na dotaz Šachtový prodlužovací nástavec Profilový těsnicí kroužek pro šachtový prodlužovací nástavec Profilový těsnicí kroužek pro šachtový prodlužovací nástavec Utěsnění v oblasti zasunování základního tělesa šachty 1 kus na dotaz Těsnicí kroužek DOM Těsnění k betonovému dosedacímu prstenci 1 kus na dotaz Dosedací prstenec dle DIN 4034, části 1 60/80/100 mm vysoký na dotaz Standardní poklopy dle DIN EN 124 Třída B nebo D Světlost 610 na dotaz Vtokový rošt dle DIN EN 124 s nosným kroužkem kalového koše a dlouhým kalovým košem (dle DIN 4052-A4) Třída B, C nebo D Světlost 610 na dotaz Nezávazné doporučené ceny. Skutečné provedení nemusí odpovídat vyobrazení. FRÄNKISCHE Drenážní systémy 29

30 Odvodňování komunikací / Víceúčelové drenážní systémy Storm-pipe (UP) SN 8 Kanalizační trubka pro dešťovou vodu z PE-HD n V sendvičové konstrukci (vně vlnitá, uvnitř hladká) s vodotěsným hrdlovým spojením včetně profilového těsnicího kroužku. n Vně černá, uvnitř šedá. n Mimořádně zatížitelná (SN 8 ČSN EN 9969). Storm-pipe (UP) délka 6 m CZK/m DN 100 D I = 103,5 D A = m 80, DN 150 D I = 149 D A = m 145, DN 200 D I = 201,5 D A = m 245, DN 250 D I = 254,5 D A = m 330, DN 300 D I = 300 D A = m 545, DN 350 D I = 346 D A = m 700, DN 400 D I = 399 D A = 459,5 30 m 900, DN 500 D I = 498 D A = m 1 615, DN 600 D I = 596 D A = m 2 380, DN 800 D I = 799,5 D A = m na dotaz Storm-pipe (UP) délka 3 m DN 100 D I = 103,5 D A = m na dotaz DN 150 D I = 149 D A = m na dotaz DN 200 D I = 201,5 D A = m na dotaz DN 250 D I = 254,5 D A = m na dotaz DN 300 D I = 300 D A = m na dotaz DN 350 D I = 346 D A = m na dotaz DN 400 D I = 399 D A = 459,5 15 m na dotaz DN 500 D I = 498 D A = m na dotaz DN 600 D I = 596 D A = m na dotaz DN 800 D I = 799,5 D A = m na dotaz Storm-pipe (MP) SN 8 Víceúčelová trubka z PE-HD Dříve dodávána pod obchodním označením Strabusil SN 8 (MP) n V sendvičové konstrukci (vně vlnitá, uvnitř hladká) s vodotěsným hrdlovým spojením včetně profilového těsnicího kroužku. n Vně černá, uvnitř šedá, s bílým označením vrcholu. n Mimořádně zatížitelná (SN 8 ČSN EN 9969). n Druhy štěrbin podle DIN a NF P Storm-pipe (MP) délka 6 m CZK/m DN 100 D I = 103,5 D A = m 80, DN 150 D I = 149 D A = m 145, DN 200 D I = 201,5 D A = m 245, DN 250 D I = 254,5 D A = m 330, DN 300 D I = 300 D A = m 545, DN 350 D I = 346 D A = m 700, DN 400 D I = 399 D A = 459,5 30 m 900,00 na dotaz DN 500 D I = 498 D A = m na dotaz na dotaz DN 600 D I = 596 D A = m na dotaz 30 FRÄNKISCHE Drenážní systémy Nezávazné doporučené ceny. Skutečné provedení nemusí odpovídat vyobrazení.

31 Odvodňování komunikací / Víceúčelové drenážní systémy Storm-pipe (LP) SN 8 Částečně perforovaná vsakovací trubka z PE-HD. Dříve dodávána pod obchodním označením Strabusil SN 8 (LP) n V sendvičové konstrukci (vně vlnitá, uvnitř hladká) s volně přiloženou spojkou. n Vně černá, uvnitř šedá, s bílým označením vrcholu. n Mimořádně zatížitelná (SN 8 ČSN EN 9969). n Druhy štěrbin podle DIN a NF P Storm-pipe (LP) délka 6 m CZK/m DN 100 D I = 103,5 D A = m 80, DN 150 D I = 149 D A = m 145, DN 200 D I = 201,5 D A = m 245, DN 250 D I = 254,5 D A = m 330, DN 300 D I = 300 D A = m 545, DN 350 D I = 346 D A = m 700, DN 400 D I = 399 D A = 459,5 30 m 900,00 na dotaz DN 500 D I = 498 D A = m na dotaz na dotaz DN 600 D I = 596 D A = m na dotaz Storm-pipe (TP) SN 8 Celoperforovaná vsakovací trubka z PE-HD Dříve dodávána pod obchodním označením Strabusil SN 8 (TP) n V sendvičové konstrukci (vně vlnitá, uvnitř hladká) s volně přiloženou spojkou. n Vně černá, uvnitř šedá. n Mimořádně zatížitelná (SN 8 ČSN EN 9969). n Druhy štěrbin podle DIN a NF P Storm-pipe (TP) délka 6 m CZK/m DN 100 D I = 103,5 D A = m 80, DN 150 D I = 149 D A = m 145, DN 200 D I = 201,5 D A = m 245, DN 250 D I = 254,5 D A = m 330, DN 300 D I = 300 D A = m 545, DN 350 D I = 346 D A = m 700,00 na dotaz DN 400 D I = 399 D A = 459,5 30 m 900,00 na dotaz DN 500 D I = 498 D A = m na dotaz na dotaz DN 600 D I = 596 D A = m na dotaz Nezávazné doporučené ceny. Skutečné provedení nemusí odpovídat vyobrazení. FRÄNKISCHE Drenážní systémy 31

32 Odvodňování komunikací / Víceúčelové drenážní systémy Storm-pipe příslušenství Spojka se středovým dorazem vč. 2 těsnicích kroužků DN kus 200, DN kus 280, DN kus 540, DN kus 650, DN kus 820, DN kus 970, DN kus 1 260, DN kus 2 040, DN kus 3 970, DN kus na dotaz Přesuvná spojka (ÜSM) bez dorazu DN kus 900, DN kus 1 120, DN kus 1 370, DN kus 2 200, DN kus 2 380, DN kus 2 800, DN kus 3 400, DN kus 8 300, DN kus na dotaz Profilový těsnicí kroužek DN kus 42, DN kus 48, DN kus 83, DN kus 115, DN kus 200, DN kus 280, DN kus 320, DN kus 670, DN kus 1 070, DN kus na dotaz Oblouk DN kus 400, DN kus 620,00 Oblouk DN kus 580, DN kus 880, DN kus 465,00 Oblouk DN kus 700,00 Další jmenovité světlosti na dotaz. Odbočka DN 150/DN kus 820, DN 200/DN kus 1 100, DN 250/DN kus 2 000, DN 300/DN kus 2 850,00 32 FRÄNKISCHE Drenážní systémy Nezávazné doporučené ceny. Skutečné provedení nemusí odpovídat vyobrazení.

33 Odvodňování komunikací / Víceúčelové drenážní systémy Storm-pipe příslušenství Těsnicí kroužek adaptéru DN 150 pro přímé připojení KG rovného konce DN 150 do hrdla / odbočky Storm-pipe DN kus 270,00 Tvarovka T DN 350/DN kus na dotaz DN 400/DN kus na dotaz DN 500/DN kus na dotaz DN 600/DN kus na dotaz DN 350/DN kus na dotaz DN 400/DN kus na dotaz DN 500/DN kus na dotaz DN 600/DN kus na dotaz Šachtová vložka ze sklolaminátu DN kus 450, DN kus 570, DN kus 700, DN kus 1 000, DN kus 1 350, DN kus 2 000, DN kus 2 650, DN kus 3 750, DN kus na dotaz Svahový kus sklon 1:1 na dotaz DN 150 DN kus na dotaz Ochranné víko pro fázi výstavby na dotaz. Další tvarovky na dotaz. Nezávazné doporučené ceny. Skutečné provedení nemusí odpovídat vyobrazení. FRÄNKISCHE Drenážní systémy 33

34 Odvodňování komunikací / Víceúčelové drenážní systémy Strabusil drenážní trubka SN 4 Částečně perforované, celoperforované vsakovací a víceúčelové trubky z PE-HD dle DIN , typ R2, plocha perforace pro vtékání vody 50 cm 2 /m pro LP, TP, MP, šířka štěrbin 1,2 mm +/- 0,4 mm. Lze používat podle RAS-Ew (směrnice pro silniční stavby, část: Odvodnění) (SN 4 dle ČSN EN ISO 9969). Speciálně zhotovené trubky lze dodat na dotaz. Jako drenážní trubka pro funkčně spolehlivé odvodňování pozemních komunikací, letišť, sportovišť nebo v případech, kdy jsou kladeny zvýšené požadavky na drenážní trubky. Strabusil LP Částečně perforovaná vsakovací trubka z PE-HD v sendvičové konstrukci (vně vlnitá, uvnitř hladká) se spojkou. Barva černá, s bílým označením vrcholu. LP Částečně perforované trubky Strabusil LP délka 6 m CZK/m DN/ID 100 D A = 118 D I = m/pal. 70, DN/ID 150 D A = 174 D I = m/pal. 125, DN/ID 200 D A = 236 D I = m/pal. 240,00 Lze dodat ve jmenovitých světlostech DN 250 / 300 / 350 / 400 (na dotaz). Strabusil TP Celoperforovaná vsakovací trubka z PE-HD v sendvičové konstrukci (vně vlnitá, uvnitř hladká) se spojkou. Barva černá. TP Celoperforované trubky Strabusil TP délka 6 m CZK/m DN/ID 100 D A = 118 D I = m/pal. 70, DN/ID 150 D A = 174 D I = m/pal. 125, DN/ID 200 D A = 236 D I = m/pal. 240, DN/ID 250 D A = 295 D I = m/pal. 315, DN/ID 300 D A = 349 D I = m/pal. 550, DN/ID 350 D A = 400 D I = m/pal. 680, DN/ID 400 D A = 461 D I = m/pal. 920,00 Strabusil MP Víceúčelová trubka z PE-HD v sendvičové konstrukci (vně vlnitá, uvnitř hladká), s vodotěsným hrdlovým spojením vč. těsnicího kroužku. Barva černá, s bílým označením vrcholu. MP Víceúčelové trubky Strabusil MP délka 6 m CZK/m DN 200 D A = 236 D I = m/pal. 255, DN 250 D A = 295 D I = m/pal. 335, DN 300 D A = 349 D I = m/pal. 550, DN 350 D A = 400 D I = m/pal. 725, DN 400 D A = 461 D I = m/pal. 920,00 34 FRÄNKISCHE Drenážní systémy Nezávazné doporučené ceny. Skutečné provedení nemusí odpovídat vyobrazení.

35 Odvodňování komunikací / Víceúčelové drenážní systémy Strabusil příslušenství Oboustranná násuvná spojka DN kus 70, DN kus 125, DN kus 380, DN kus 400, DN kus 490, DN kus 760, DN kus 890,00 Profilový těsnicí kroužek DN kus 60, DN kus 70, DN kus 108, DN kus 172, DN kus 253, DN kus 356, DN kus 415,00 Oblouk DN kus 466, DN kus 699, DN kus 2 239, DN kus 3 993, DN kus 4 500, DN kus 4 669, DN kus 7 000,00 Oblouk DN kus 560, DN kus 830, DN kus 2 727, DN kus 5 355, DN kus 5 580, DN kus 5 900, DN kus 8 350, DN kus 70, DN kus 109,00 Koncová zátka DN kus 173, DN kus 222, DN kus 260, DN kus 320,00 Koncová krytka DN kus 460,00 Výtokový kus s klapkou DN 100; délka 1 m 1 kus 1 172, DN 150; délka 1 m 1 kus 1 671, DN 200; délka 1 m 1 kus 2 600, DN 250; délka 1 m 1 kus 6 270, DN 300; délka 1 m 1 kus 6 650, DN 350; délka 1 m 1 kus 7 040, DN 400; délka 1 m 1 kus 8 040,00 Nezávazné doporučené ceny. Skutečné provedení nemusí odpovídat vyobrazení. FRÄNKISCHE Drenážní systémy 35

36 Odvodňování komunikací / Víceúčelové drenážní systémy Strabusil příslušenství Šachtová vložka/ Oboustranná násuvná spojka Šachtová vložka DN kus 73, DN kus 130, DN kus 385, DN kus 400, DN kus 490, DN kus 770, DN kus 890,00 Tvarovka T DN kus 710, DN kus 1 535, DN kus 2 960, DN kus 5 130, DN kus 8 000, DN kus 9 300, DN kus ,00 Tvarovka T s redukcí DN 150/DN kus 1 080, DN 200/DN kus 1 880, DN 250/DN kus 2 300, DN 350/DN kus 4 640,00 Tvarovka T s redukcí DN 200/DN kus 2 270, DN 250/DN kus 2 660, DN 350/DN kus 5 120,00 Tvarovka T s redukcí DN 250/DN kus 3 065, DN 350/DN kus 5 640,00 Tvarovka T s redukcí DN 350/DN kus 6 970,00 Odbočka DN kus 730, DN kus 1 730, DN kus 3 170, DN kus 5 780, DN kus 9 300, DN kus , DN kus ,00 Odbočka 45 s redukcí DN 150/DN kus 1 270, DN 200/DN kus 2 130, DN 250/DN kus 2 880, DN 350/DN kus 5 330, DN 200/DN kus 2 610, DN 250/DN kus 3 320, DN 350/DN kus 5 900, DN 250/DN kus 3 820, DN 350/DN kus 6 550,00 36 FRÄNKISCHE Drenážní systémy Nezávazné doporučené ceny. Skutečné provedení nemusí odpovídat vyobrazení.

37 Odvodňování komunikací / Víceúčelové drenážní systémy Strabusil příslušenství Redukční spojka DN 150/DN kus 930, DN 200/DN kus 2 030, DN 250/DN kus 3 065, DN 350/DN kus 3 910,00 Redukční spojka DN 200/DN kus 2 220, DN 250/DN kus 3 380, DN 350/DN kus 4 015,00 Redukční spojka DN 250/DN kus 3 660, DN 350/DN kus 4 330,00 Redukční spojka DN 350/DN kus 4 760,00 Přechod na KG se špičatým koncem KG (nasaditelná KG spojka) DN 100/DN kus 187, DN 150/DN kus 317, DN 200/DN kus 830, DN 250/DN kus 1 200,00 Přechod na KG s KG spojkou (špičatý konec KG lze zasunout) Tvarovky lze na přání a za příplatek dodat také z PE DN 100/DN kus 173, DN 150/DN kus 277, DN 200/DN kus 750, DN 250/DN kus 1 150,00 Další tvarovky na dotaz. Nezávazné doporučené ceny. Skutečné provedení nemusí odpovídat vyobrazení. FRÄNKISCHE Drenážní systémy 37

38 Odvodňování komunikací / Víceúčelové drenážní systémy Strabu-control Kamerainspektion Vnitřní průměr základního tělesa > 500 mm. Proplachovací a kontrolní šachta z PE-HD; barva černá. Odolná proti UV záření; hmotnost cca 11 kg, mimořádně robustní. Odolná proti kyselinám, louhům, olejům, tukům a cementu dle DIN 8075, s integrovanou rezervou pro případné sedání nástavné trubky. Vodotěsná, podle DIN Lze zabudovat do dopravních ploch. Proplachovací a kontrolní šachta pro drenážní trubky Strabusil, pro veškeré stavby pozemních komunikací a inženýrských sítí. Možnost přímého připojení trubek Strabusil s těsnicím kroužkem. Hochdruckspülbarkeit Užitečná výška 485 Konstrukční výška průchozí šachta 2/250; 1 přítok / 1 odtok DN odbočná šachta 3/250; 2 přítoky / 1 odtok DN kus 5 000,00 1 kus 5 000, (900) 830 (750) Strabu-control odbočná šachta 3/350; 2 přítoky /1 odtok DN kus 5 000, Křížová šachta 4/250 1 kus na dotaz Křížová šachta 4/350 1 kus na dotaz Strabu-control Vnitřní průměr základního tělesa > 600 mm. Proplachovací a kontrolní šachta z PE-HD; barva černá. 180 průchozí šachta s 1 přítokem a 1 odtokem DN 400. Odolná proti UV záření; hmotnost cca 12 kg. Odolná proti kyselinám, louhům, olejům, tukům a cementu dle DIN 8075, s integrovanou rezervou pro případné sedání nástavné trubky. Vodotěsná, podle DIN Lze zabudovat do dopravních ploch. Kamerainspektion Hochdruckspülbarkeit Užitečná výška 574 Konstrukční výška 864 Strabu-control průchozí šachta 2/400; 1 přítok / 1 odtok DN kus 6 500, FRÄNKISCHE Drenážní systémy Nezávazné doporučené ceny. Skutečné provedení nemusí odpovídat vyobrazení.

39 Odvodňování komunikací / Víceúčelové drenážní systémy Prodlužovací nástavec DA = 400 mm DI = 350 mm Profilový těsnicí kroužek pro prodlužovací nástavec Strabu control 3 m Profilový těsnicí kroužek Koncová zátka Prodlužovací nástavec DA = 400 mm DI = 350 mm 3 m Přítok a odtok Profilový těsnicí kroužek pro redukci Redukce Profilový těsnicí kroužek pro prodlužovací nástavec Strabu-control šachtové příslušenství Šachtový prodlužovací nástavec Profilový těsnicí kroužek Koncová zátka Redukce D A = 400; konstrukční délka 3 m 1 kus 3 800, pro redukci DN kus 200, pro redukci DN kus 350, pro prodlužovací nástavec D A = kus 350, DN kus 800, DN kus 1 180, DN 250/DN kus 750, DN 250/DN kus 750, DN 250/DN kus 750, DN 350/DN kus 750, DN 350/DN kus 1 220,00 Strabu control 2/400 Přítok a odtok DN 400 Profilový těsnicí kroužek pro redukci Redukce DN 400/DN kus 1 980,00 Profilový těsnicí kroužek pro redukci DN 400/DN kus 420,00 Redukce DN 400/DN 300 Poklop pro fázi výstavby PP; pro šachtovou trubku D A = kus 380,00 10 cm 10 cm ø 398 ø 430 ø 470 Poklop pro fázi výstavby Litinový poklop třída A (bez větracích otvorů) s uzávěrou Litinový poklop třída B a D s větracími otvory a bez Betonový dosedací prstenec Šachtový poklop Litina; třída A 15 (litinový poklop s uzávěrou; bez větracích otvorů) Litina; třída B 125 (litinový poklop, litinový rám, betonový dosedací prstenec; bez větracích otvorů) Litina; třída D 400 (litinový poklop, litinový rám, betonový dosedací prstenec; bez větracích otvorů, s aretací bez šroubů) Litina, třída D 400 těsný proti povrchové vodě; (litinový poklop s dvojitým sešroubováním, litinový rám, betonový dosedací prstenec, bez větracích otvorů) 1 kus 2 400,00 1 kus 6 500,00 1 kus 8 000,00 1 kus , Litina; třída B 125 (litinový poklop, litinový rám, betonový dosedací prstenec; s větracími otvory) 1 kus 6 500,00 Zvedací hák pro litinový poklop Třída D s aretací bez šroubů Litina; třída D 400 (litinový poklop, litinový rám, betonový dosedací prstenec s větracími otvory, s aretací bez šroubů) 1 kus 8 000,00 10 cm 10 cm ø 470 Vtokový rošt třída B a D Betonový dosedací prstenec Zvedací hák Vtokový rošt Vtokový rošt sešroubováno pozinkovaný ocelový hák (pro poklopy třídy D s aretací bez šroubů) Litina; třída B 125 (vtokový rošt, litinový rám, betonový dosedací prstenec) Litina; třída D 400 (vtokový rošt sešroubovaný, litinový rám, betonový dosedací prstenec) 1 kus 1 890,00 1 kus 8 400,00 1 kus ,00 Lapač nečistot Pro vtokové rošty a kryty s větracími otvory 1 kus 1 070,00 Další tvarovky na dotaz. Nezávazné doporučené ceny. Skutečné provedení nemusí odpovídat vyobrazení. FRÄNKISCHE Drenážní systémy 39

40 Odvodňování komunikací / Víceúčelové drenážní systémy Strasil drenážní trubka SN 4 Částečně perforované drenážní a víceúčelové trubky z PVC-U, dle DIN typ C1, plocha pro vtékání vody 50 cm²/m, šířka štěrbin 1,2 mm +/- 0,2 mm. (SN 4 dle ČSN EN ISO 9969). Jako drenážní potrubí pro funkční a spolehlivé odvodnění pozemních komunikací, letišť, sportovišť, občanských a průmyslových staveb nebo podobných objektů, kde jsou kladeny zvýšené požadavky na drenážní potrubí. Strasil LP Částečně perforovaná drenážní trubka, příčně vlnitá, s příčnou perforací 220, tunelového průřezu, s hladkým dnem a se spojkou. Barva modrá. LP Částečně perforované trubky Strasil LP CZK/m DN/ID 100; délka 6 m 600 m/pal. 50, DN/ID 150; délka 6 m 276 m/pal. 95, DN/ID 200; délka 6 m 150 m/pal. 200,00 Strasil MP Víceúčelová drenážní trubka s vodotěsným hrdlovým spojením včetně těsnicích kroužků. Barva modrá. MP Víceúčelové trubky Strasil MP CZK/m DN/ID 200; délka 6 m 150 m/pal. 220, DN/ID 250; délka 6 m 96 m/pal. 290, DN/ID 350; délka 6 m 54 m/pal. 550,00 Strasil příslušenství Oboustranná násuvná spojka DN kus 65, DN kus 110, DN kus 355, DN kus 400, DN kus 710,00 40 FRÄNKISCHE Drenážní systémy Nezávazné doporučené ceny. Skutečné provedení nemusí odpovídat vyobrazení.

41 Odvodňování komunikací / Víceúčelové drenážní systémy Strasil příslušenství Profilový těsnicí kroužek DN kus 120, DN kus 145, DN kus 345,00 Oblouk DN kus 190, DN kus 310, DN kus 1 210, DN kus 5 570, DN kus 6 250,00 Oblouk DN kus 180, DN kus 275, DN kus 1 095, DN kus 5 500, DN kus 6 180,00 záslepka DN kus 140, DN kus 280, DN kus 790, DN kus 970, DN kus 1 580, DN kus 70,00 Šachtová vložka DN kus 110, DN kus 350, DN kus 400, DN kus 700,00 Výtokový kus s klapkou DN 100; délka 1 m 1 kus 980, DN 150; délka 1 m 1 kus 1 350, DN 200; délka 1 m 1 kus 2 380, DN 250; délka 1 m 1 kus 6 070, DN 350; délka 1 m 1 kus 8 500,00 Přechod nasunutelný do hrdla KG DN 100/DN kus 175, DN 150/DN kus 290, DN 200/DN kus 980, DN 250/DN kus 1 270,00 Nezávazné doporučené ceny. Skutečné provedení nemusí odpovídat vyobrazení. FRÄNKISCHE Drenážní systémy 41

42 Odvodňování komunikací / Víceúčelové drenážní systémy Strasil příslušenství Přechod s hrdlem pro KG DN 100/DN kus 150, DN 150/DN kus 230, DN 200/DN kus 770, DN 250/DN kus 1 130, DN kus 280, DN kus 470,00 Tvarovka T DN kus 1 250, DN kus 4 590, DN kus 9 300, DN 150/DN kus 890,00 Tvarovka T s redukcí DN 200/DN kus 1 430, DN 250/DN kus 1 980, DN 350/DN kus 4 200,00 Tvarovka T s redukcí DN 200/DN kus 2 190, DN 250/DN kus 2 360, DN 350/DN kus 4 490,00 Tvarovka T s redukcí DN 250/DN kus 2 630, DN 350/DN kus 5 170,00 Tvarovka T s redukcí DN 350/DN kus 6 060, DN kus 800,00 Přítok zleva Směr toku Přípojka 45 vlevo DN kus 1 610, DN kus 2 780, DN kus 4 690, DN kus 9 130, DN kus 780,00 Směr toku Přítok zprava Přípojka 45 vpravo Přípojka 45 s redukcí vlevo DN kus 1 610, DN kus 2 770, DN kus 4 690, DN kus 9 130, DN 150/DN kus 1 150, DN 200/DN kus 2 130, DN 250/DN kus 3 000, DN 350/DN kus 4 840,00 42 FRÄNKISCHE Drenážní systémy Nezávazné doporučené ceny. Skutečné provedení nemusí odpovídat vyobrazení.

43 Odvodňování komunikací / Víceúčelové drenážní systémy Strasil příslušenství Přípojka 45 s redukcí vpravo DN 150/DN kus 1 150, DN 200/DN kus 2 130, DN 250/DN kus 2 610, DN 350/DN kus 4 840,00 Přípojka 45 s redukcí vlevo DN 200/DN kus 2 130, DN 250/DN kus 3 020, DN 350/DN kus 5 340,00 Přípojka 45 s redukcí vpravo DN 200/DN kus 2 130, DN 250/DN kus 3 015, DN 350/DN kus 5 340,00 Přípojka 45 s redukcí vlevo DN 250/DN kus 3 415, DN 350/DN kus 5 950,00 Přípojka 45 s redukcí vpravo DN 250/DN kus 3 420, DN 350/DN kus 5 950,00 Redukční spojka DN 150/DN kus 810, DN 200/DN kus 1 850, DN 250/DN kus 2 780, DN 350/DN kus 3 465,00 Redukční spojka DN 200/DN kus 2 010, DN 250/DN kus 3 070, DN 350/DN kus 3 630,00 Redukční spojka DN 250/DN kus 3 300, DN 350/DN kus 3 920,00 Redukční spojka DN 350/DN kus 4 320,00 Další tvarovky na dotaz. Nezávazné doporučené ceny. Skutečné provedení nemusí odpovídat vyobrazení. FRÄNKISCHE Drenážní systémy 43

44 Hospodaření s dešťovou vodou Rigofill inspect DIBt: Z Vysoce zatížitelný blok Blok pro vsakovací systémy se všeobecným stavebním povolením od Německého ústavu pro stavební techniku (DIBt) a se značkou kvality RAL pro systémy na dešťovou vodu, ve tvaru kvádru, materiál polypropylen (PP), barva zelená, podíl dutin 95 %, základová plocha 80 x 80 cm, výška 66, příp. 35 cm, s bočními přípojkami pro potrubí KG DN 100 a DN 150, téměř bez odporu trojrozměrně průtočný, napojitelný do třech stran a kombinovatelný. S průběžným revizním a čistícím tunelem, dimenzovaným pro použití samohybných kamerových vozíků s velikostí kamery pro trubky na DN 200, dno tunelu s nájezdovým zešikmením pro vedení kamerového vozíku. Revizní tunel s postranními mřížkami s velkými oky, pro kontrolu celého objemu objektu, včetně všech nosných prvků důležitých pro statiku. Galerie je ve spojení se šachtami Quadro-control navržena pro profesionální použití, s možností opakované kontroly. Zabudování pod dopravními plochami a ve velké hloubce je možné, dlouhodobá zatížitelnost prokázána. Doporučené příslušenství: Viz strana 45 Rigofill inspect příslušenství a strana Quadro-control Ve spojení se speciální textilií Rigoflor, kontrolními šachtami Quadro-control a dalším příslušenstvím, pro výstavbu galerií bez štěrku, pro vsakování, retenci a akumulaci dešťové vody. Při výstavbě je třeba se řídit montážním návodem pro Rigofill inspect! Rigofill inspect Upozornění Možnost revizí systémových jednotek Rigofill inspect a Quadro-control byla ověřena a potvrzena předními výrobci kamerové revizní techniky k inspekci kanalizace! Blok Rigofill inspect Poloblok Rigofill inspect Š x H x V = 80 x 80 x 66 cm; objem brutto 422 l akumulační objem 400 l, hmotnost 20 kg Š x H x V = 80 x 80 x 35 cm; objem brutto 224 l akumulační objem 211 l, hmotnost 12 kg 4 kusy 2 500,00 8 kusů 1 550,00 44 FRÄNKISCHE Drenážní systémy Nezávazné doporučené ceny. Skutečné provedení nemusí odpovídat vyobrazení.
