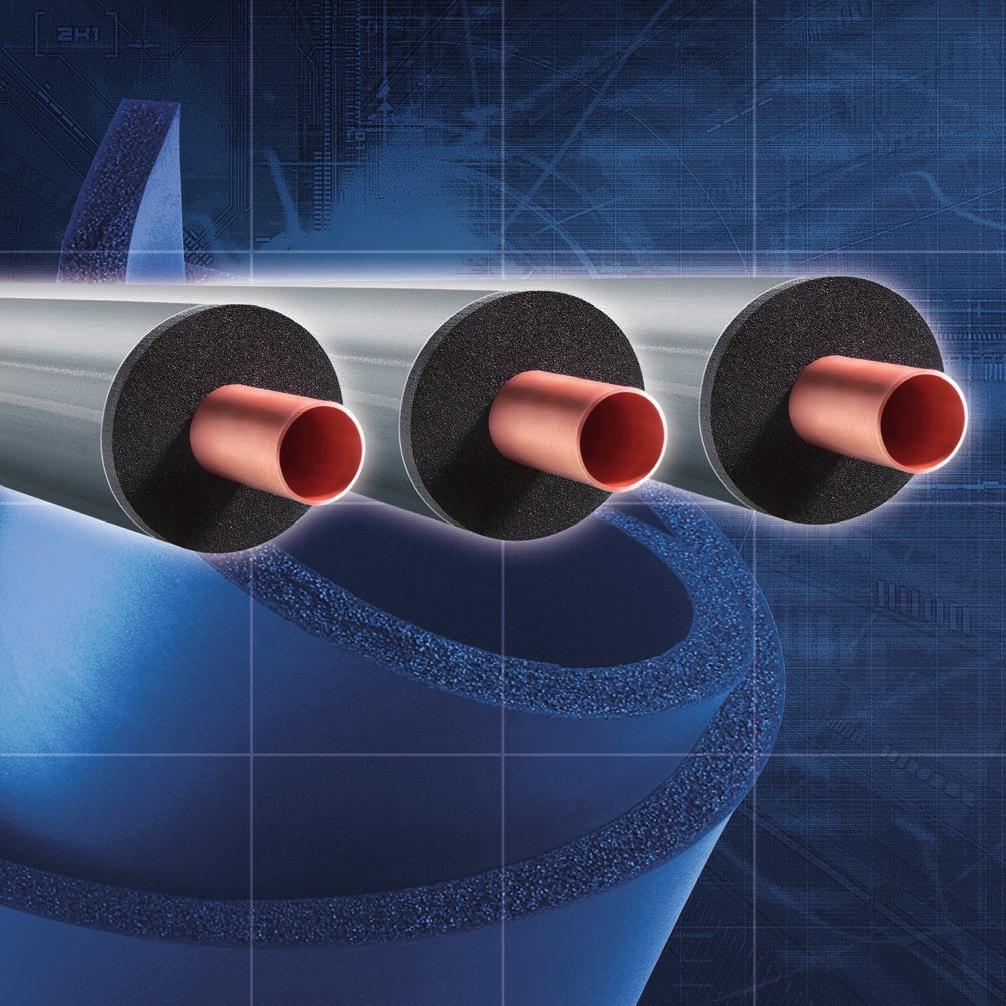

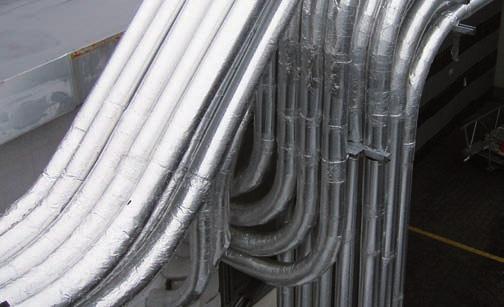

1 NOVINKA IZOLAČNÍ HADICE A DESKY S POVRCHOVOU ALU ÚPRAVOU KAIFLEX ST Faktor difuzního odporu μ Tepelná vodivost λ 0 C 0,034 W/(m K) vynikající mechanická ochrana dlouhá životnost dobrá UV-odolnost dobrá odolnost vůči mořské vodě lehce se čistí neobsahuje toxické látky dobrá ohebnost opticky čistý jednoduchá montáž

2 KAIFLEX ST hadice ALU-TEC-povrchová úprava včetně samolepícího spoje délka: 1 m TECHNICKÁ DATA Měděné trubky Cu Ocel.trubky Fe Popis výrobku Použití KAIFLEX-izolační materiál s integrovanou povrchovou úpravou: velmi ohebná tvrzená folie kašírovaná s ochrannou ALU folií s opticky připomínajícím plechovým opláštěním. Folie zajišťuje velmi dobrou mechanickou ochranu, je velmi lesklá. Díky své velmi dobré ohebnosti je jednoduše a velmi rychle zpracovatelná. Dobře se čistí a má dlouhou životnost. Teplotní rozsah použití od 30 C do + 80 C (povrchový materiál ALU-TEC) Vlastnosti Tolerance pren 14304:2005 Barva Velmi dobrá odolnost vůči mořské vodě, dobrá UV-odolnost, dobrá vlhkostní stálost, vodotěsný, dobrá odolnost vůči korozi pod izolací, neobsahuje toxické látky, dobrá ohebnost, jednoduchá montáž, vynikající zpětný efekt stříbrná Vnějšíø mm Jmen. světlost DN Coul Vnějšíø mm Jmen. světlost DN 15 10/ , , , , , , , , , , , ,0 2 60, , ,0 76, , , , / - 101,6 /104, , , , , , ,0 KAIFLEX ST-DESKY ALU-TEC-povrchová úprava Desky role šíře: 1 m Samolepící desky role šíře: 1 m Samolepící desky formát: 2 x 1 m tloušťka izol.vrstvy m 2 / tloušťka izol.vrstvy m 2 / tloušťka izol.vrstvy m 2 / 10 mm mm mm mm mm Možno použít i k izolaci kanálů a zásobníků - od průměru 323mm i k izolaci potrubí 10 mm mm mm mm mm mm mm mm mm mm K dodání i další varianty povrchové úpravy materiálu KAIFLEX ST: F-ALU (stříbrná), F-BLACK (černá) pro vnější použití ALU-NET (stříbrná), TS (černá) pro vnitřní použití.

3 13 tloušťka izol.vrstvy 13,0-16,0 mm 19 tloušťka izol.vrstvy 19,0-26,0 mm 25 tloušťka izol.vrstvy 25,0-32,0 mm 13 x x x x x x x x x x x x x x x x x x x 102 * x 108 * x 114 * x 125 * x 133 * x 140 * x 160 * * k dodání jen rozříznuto (bez samolepícího spoje) 19 x x x x x x x x x x x x x x x x x x x 102 * x 108 * x 114 * x 125 * x 133 * x 140 * x 160 * x x x x x x x x x x x x x 108 * x 114 * x 140 * KAIFLEX ST-CONNECT-System ALU-TEC-povrchová úprava * Délka: 1 m m/ m/ m/ 13 x x x x x x x x x x x x * složeno ze 2 komponentů: kaučukový materiál a opláštění folií z velmi přesného přířezu s připevňovacími pruhy a samolepícím překrytím. Ostatní na základě poptávky.

4 KAIFLEX ST segmentová kolena ALU-TEC-povrchová úprava 13 tloušťka izol.vrstvy 13,0-16,0 mm 19 tloušťka izol.vrstvy 19,0-26,0 mm 25 tloušťka izol.vrstvy 25,0-32,0 mm x 15 26C x 18 26C x 22 26C x 25 26C x 28 26C x 30 26C x 35 26C x 42 26C x 45 26C x 48 26C x 54 26C x 57 26C x 60 26C x 64 26C x 70 26C x 76 26C x 80 26C x 89 26C x C x C x C x C x C x C x C x 15 26C x 18 26C x 22 26C x 25 26C x 28 26C x 30 26C x 35 26C x 42 26C x 45 26C x 48 26C x 54 26C x 57 26C x 60 26C x 64 26C x 70 26C x 76 26C x 80 26C x 89 26C x C x C x C x C x C x C x C x 18 26C x 22 26C x 28 26C x 35 26C x 42 26C x 48 26C x 54 26C x 60 26C x 64 26C x 70 26C x 76 26C x 89 26C x C x C x C25140 PŘÍSLUŠENSTVÍ KAIFLEX PROTECT ALU-TEC Těsnící hmota Obsah: 290 ml Povrchový materiál barva ks / šíře role transparentní 255T šedá 255A mm 252T kartuše stačí pro ca. 8m podélných spojů. Je nutno ji použít při vytváření trhlin. Vyplňujeme v minimální šířce 10mm a minimální tloušťce 3mm. (viz Montážní doporučení) Lepící pásky PROTECT ALU Butyl-lepící páska PROTECT ALU lepící páska šíře x délka role / šíře x délka role / 20 mm x 25 m 258A mm x 25 m mm x 25 m 258A mm x 50 m mm x 25 m 258A mm x 50 m

5 MONTÁŽNÍ DOPORUČENÍ Základem správného postupu při zpracování KAIFLEX PROTECT systému je Montážní příručka pro lepení hadicových a deskových materiálů vydaná firmou KAIMANN. VŠEOBECNÉ POKYNY 1. Izolovaná zařízení musí být mimo provoz. Za účelem celkového vytvrzení lepidla může být zařízení uvedeno do provozu min. po 36 hodinách. 2. Povrchové plochy musí být čisté, suché a bez mastnot. Znečištěné plochy ošetříme speciálním KAIFLEX čistidlem. 3. Při použití speciálního lepidla KAIFLEX nesmí okolní teplota klesnout pod 0 C. U samolepících materiálů (hadice,deska, CONNECT a PROTECT či BUTYL samolepící pásky) je nutná okolní teplota vyšší než + 10 C. Maximální teplota nesmí přesáhnout + 40 C. 4. Důležité je zvolit správné dimenzování izolací potrubních rozvodů. Lepené spoje stlačíme vždy pod tlakem, nikdy ne pod tahem. 5. KAIFLEX PROTECT - hadicový a deskový materiál určený k izolaci velkých průměrů potrubí, zásobníků, nádrží a rovných ploch. Deskový materiál s povrchovou úpravou doporučujeme kvůli zvýšenému nebezpečí pnutí použít od průměru 323 mm (všechny menší průměry: viz KAIFLEX PROTECT hadicový program, KAIFLEX PROTECT/CONNECT system a tabulka v prospektu KAIFLEX PROTECT). 6. Montáž materiálu nesmí probíhat v tzv. vlhkých podmínkách, např. při vysoké relativní vlhkosti. 7. K odborné montáži systému KAIFLEX PROTECT použijte kvalitní nástroje, především nůž, lepidlo a štětec. 8. Nikdy nepoužívejte lepící pásky jako jediné pro lepení spojů kaučukových materiálů, příčné a podélné spoje vždy zalepte speciálním lepidlem (nejedná-li se samolepící materiály). POUŽITÍ VE VNITŘNÍM PROSTŘEDÍ Příčné a podélné spoje ve vnitřním prostředí pojistěte 19 mm širokou lepící nebo BUTYL páskou. Lepící nebo butylovou-lepící pásku veďte vždy středem jednotlivých podélných nebo příčných spojů. Optimální nanášená plocha na materiálu PROTECT je na každé straně 25 mm. Překrytí lepící nebo butylovou páskou na materiálu PROTECT však musí být nejméně 9mm na každé straně. Je důležité dbát na to, aby byly všechny použité lepící pásky, butyllepící pásky a samolepící překrytí co nejvíce stlačeny pomocí stěrky. Je třeba zabránit pronikání vody, resp. vzdušné vlhkosti do systému. V případě,že zařízení pracuje v prostředí zvýšené relativní vlhkosti, platí montážní pokyny pro venkovní prostředí. Minimalizujte počet spojů. POUŽITÍ VE VNĚJŠÍM PROSTŘEDÍ Všeobecně Pro pojištění spojů použijte dole uvedené lepící nebo butyl-lepící pásky. Všechny příčné a podélné spoje ve vnějším prostředí pojistěte 50 mm širokou KAIFLEX PROTECT lepící páskou nebo KAIFLEX PROTECT butylovou lepící páskou. Lepící nebo butyl-lepící pásku veďte vždy středem jenotlivých příčných a podélných spojů. Optimální nanášecí vrstva na materiály PROTECT je na každé straně 50 mm. Překrytí lepící nebo butyl-lepící páskou na materiál PROTECT musí však být nejméně 25 mm na každé straně. Důležité: Všechna překrytí folií u samolepícího provedení KAIFLEX PROTECT a PROTECT CONNECT systému musí být ještě opatřena KAIFLEX PROTECT lepící páskou nebo butyl-lepící páskou o šiřce 50 mm. Je důležité dbát na to,aby byly všechny použité lepící pásky, butyllepící pásky a samolepící překrytí co nejvíce stlačeny pomocí stěrky. SPECIÁLNÍ POKYNY PRO PRÁCI VE VNĚJŠÍM PROSTŘEDÍ Pro utěsnění menších dílů, jako např. kolena,t-kusy,redukce (DN 8-DN 50 / tloušťka izolace do 25 mm), které jsou řezány segmentově z hadic PROTECT, může být též použita PROTECT těsnící pasta (min.šíře 10 mm a min.tloušťka 3 mm). U nedoléhajících lepících pásek stejně jako při tvorbě záhybů (otvorů) je třeba též použít tuto těsnící pastu. Toto platí i pro různé prostupy, jako např. držadla, podpěry a jinak těžko dostupná místa. Těsnící hmotu aplikujeme v teplotním rozmezí od + 5 C do + 40 C. K jejímu nanášení použijeme stěrku nebo navlhčený prst. Při montáži deskového materiálu a KAIFLEX PROTECT hadic je třeba,pokud možno, dbát toho, aby podélné spoje 4, resp. 8 hodin nepodléhaly přímému slunečnímu záření. Je třeba zabránit pronikání vzdušné vlhkosti. Pokud možno minimalizujte počet lepených spojů.
