BRUCHAPaneel. Protipožární stěnový WP-F

Transkript

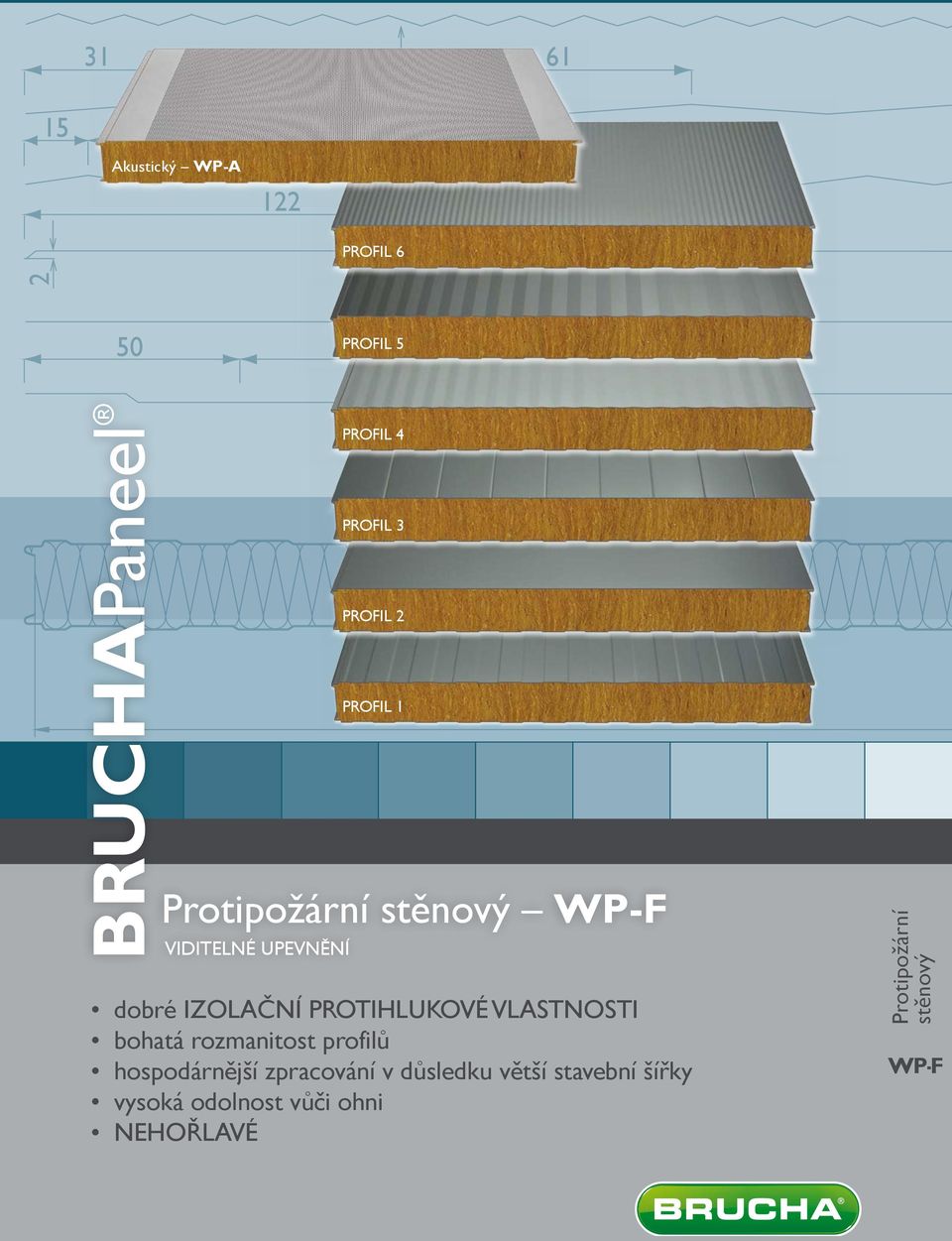

1 31 61 Akustický WP-A 1 PROFIL 6 50 PROFIL 5 BRUCHAPaneel PROFIL 4 PROFIL 3 PROFIL Protipožární stěnový WP-F VIDITELNÉ UPEVNĚNÍ dobré IZOLAČNÍ PROTIHLUKOVÉ VLASTNOSTI bohatá rozmanitost profilů hospodárnější zpracování v důsledku větší stavební šířky vysoká odolnost vůči ohni NEHOŘLAVÉ Protipožární stěnový WP-F

2 5 5 BRUCHAPaneel Protipožární stěnový WP-F PROFIL WP-F 7, U panelu BRUCHAPaneel protipožární stěnový WP-F se musí ve vnější části v prostoru soklu vykonat nářez vlny. STYKOVÉ SPOJENÍ WP-F Konstrukční šířka mm Speciální šířka 1000 mm na požádání VNĚJŠÍ STANDARD PROFIL 6 PROFIL 5 PROFIL 4 na požádání PROFIL 3 na požádání PROFIL Typ panelu Tloušťka jádra mm* VIDITELNÉ UPEVNĚNÍ Hodnota U W/m²K Hmotnost na m² kg Odolnost vůči ohni** WP-F ,60 17,4 EI WP-F ,46 19,8 EI 60 WP-F ,37, EI 90 WP-F ,3 4,6 EI 10 WP-F 0 0 0,5 8, EI 10 WP-F ,19 34, EI 10 * jiné izolační tloušťky na požádání ** Osvědčení na požádání Tloušťka plechu: oboustranně 0,6 mm (redukce tloušťky plechu na požádání) Parozábrana (PE fólie) Tloušťka jádra Vůle tupého spoje: mm ± mm Symbolický obrázek Výrobní tolerance: podle EN Výrobní délky: max.,0 m (přeprava délky od 13,6 m) POZOR! Nebezpečí prolomení kvůli velké hmotnosti u delších panelů! Tabulky vzdáleností podpěr: od Dipl.-Ing. Dr. techn. Wilhelm Pilgram - Vídeň Zvuková izolace: ca. 3 db (v závislosti na frekvenci) Difuze páry: Rozhodující jsou klimatické podmínky uvnitř budovy. Je nutné dbát na parotěsné uložení panelů. Technické pokyny pro to naleznete v pokynech pro instalaci pod: WP-F 4 01

3 BRUCHAPaneel Protipožární stěnový WP-F PROVEDENÍ A POVRCHY Žárově pozinkované jemné plechy s povrchovou úpravou pomocí pásů Vnější: Viditelná strana polyesterová 5 µm povrchová vrstva s ochranou PVC fólií, která musí být po ukončení stavebních prací odstraněna, nejpozději je čas odstranění fólie 10 týdnů po datu výroby, uveden na podélné stykové ploše panelu (chránit před slunečním zářením). Profil 1 = Standard, jiné profily viz PROFIL WP-F Strana 4 Vnitřní: Viditelná strana polyesterové 5 μm povrchové vrstvy s ochrannou PVC fólií, která se musí po ukončení stavebních prací odstranit (chránit před slunečním zářením). Profil 1 = Standard (Profil a 3 na požádání) Izolační jádro: konstruktivní, podpůrná minerální vlna s obalem z ocelových plechů pevně spojených odolných vůči posuvu Objemová hmotnost 10 kg/m³, 140 kg/m³ na vyžádání chování se při požáru podle EN , třída Euro A1, nehořlavé Vnější a vnitřní standardní barvy: podle spektra barev BASIC (Strana BRUCHA 10) Spoj panelu: Tento se provede systémem nasunutí pero-drážka. Panely musí být navzájem přesně spojeny bez tepelných můstků. Výpis textu: stáhněte z: Kontrolní dohled: Národní a mezinárodní zkoušky norem kvality (Strana BRUCHA 1/13) Osvědčení vám rádi zašleme na požádání! WP-F 43 01

4 5 BRUCHAPaneel Akustické panely WP-A PROFIL WP-A 7, VNĚJŠÍ 1 STANDARD děrování 900 mm Konstrukční šířka mm PROFIL 6 PROFIL 5 PROFIL 4 na požádání PROFIL 3 na požádání PROFIL Vnitřní PROFIL. ZVUKOVÁ IZOLACE Panely BRUCHAPaneel akustický WP-A umožňují praktické a čisté řešení absorpce hluku a vzduchovou zvukovou izolaci pro vnitřní stěny, stropy a také optimální zlepšení akustiky prostoru. Po předchozím vyjasnění technických a konstrukční možnosti, může být akustický panel také použít pro opláštění budov stěn nevytápěných. Parozábrana (PE fólie) Tloušťka plechu: oboustranně 0,6 mm STYKOVÉ SPOJENÍ WP-A Průměr otvoru: 3 mm kruhový otvor 5 mm vzdálenost Tloušťka jádra Vůle tupého spoje: mm ± mm Typ panelu Výrobní tolerance: podle EN Výrobní délky: max.,0 m (přeprava délky od 13,6 m) Stupeň absorpce hluku α w : 0,85 podle zkušební zprávy MA39-VFA Třída absorpce: Schválení: Tloušťka jádra mm Hodnota U W/m²K Hmotnost/ m² kg B Odpor prostupu tepla m²k/w Mira zvukové izolace Rw db Stupeň absorpce hluku α w S ohledem na všeobecné schválení stavebním dozorem Z Odolnost vůči ohni** WP-A ,67,7 1,35 ~3 0,85 EI WP-A ,5 18,1 1,80 ~3 0,85 EI 60 WP-A ,4 0,5, ~3 0,85 EI 90 WP-A ,35,9,75 ~3 0,85 EI 10 WP-A 0 0 0,31 6,5 3,45 ~3 0,85 EI 10 WP-A ,1 3,5 4,60 ~3 0,85 EI 10 WP-F 44 01

5 BRUCHAPaneel Akustické panely WP-A ZVUKOVÁ IZOLACE Provedení a povrchy Žárově pozinkované jemné plechy s povrchovou úpravou pomocí pásů Vnější: Viditelná strana polyesterové 5 μm povrchové vrstvy s ochrannou PVC fólií, která se musí po ukončení stavebních prací odstranit (chránit před slunečním zářením). Profil 1 = Standard, jiné profily viz PROFIL WP-A Strana 44 Vnitřní: Viditelná strana polyesterová 5 µm povrchová vrstva s ochranou PVC fólií, která musí být po ukončení stavebních prací odstraněna, nejpozději je čas odstranění fólie 10 týdnů po datu výroby, uveden na podélné stykové ploše panelu (chránit před slunečním zářením). Profil Podíl otvorů: 3, 5 % Průměr otvoru: 3 mm kruhový otvor 5 mm uspořádáni s přesazením Otvor: DIN RV 3-5 (R3T5) (7-000) Izolační jádro: konstruktivní, podpůrná minerální vlna s obalem z ocelových plechů pevně spojených odolných vůči posuvu Objemová hmotnost 10 kg/m³, 140 kg/m³ na vyžádání chování se při požáru podle EN , třída Euro A1 nehořlavé Vlákno: Skleněné vlákno SM60/10 jako ochrana proti zvlhčování Vnější a vnitřní standardní barvy: podle spektra barev BASIC (Strana BRUCHA 10) Spoj panelu: Tento se provede systémem nasunutí pero-drážka. Panely musí být navzájem přesně spojeny bez tepelných můstků. Difuze páry: Na základě vnitřního obalu s otevřenou difuzí páry je použití jako vnější stěny vlhkých prostor možné pouze omezeně resp. se nedoporučuje. WP-F 45 01

6 BRUCHAPaneel PU a protipožární ochrana fasáda FP und FP-F RAL 09 a 9007 Profil 1 united in panels
