1 ZPRACOVÁNÍ D EVA část 5, díl 2, kapitola 3, str. 21 pojovat i na ocelové potrubí. Dopravní trubky se používají na dopravu minerálních nebo agresivních vod. Trubky v sobě spojují přednosti vysokou pevnost a malou hmotnost. Jádrové desky Laťovky jsou jádrové desky se středovou vrstvou z latí o šířce 7 až 30 mm. Laťky mohou nebo nemusejí být vzájemně slepeny. Podmínky, které jsou zde uvedeny (dle ČSN ), platí pro výrobu a dodávání laťovek se stanoveným obsahem uvolňovaného formaldehydu, určených na výrobu nábytku, práce ve stavebnictví, stavebně truhlářskou výrobu, případně na jiné vhodné použití. V praxi je možné se setkat s pojmem zdvojená laťovka je zpravidla pětivrstvá a vyrábí se souhlasným směrem vláken sousedních dýh. Laťovky rozdělujeme podle několika hledisek třídění: Podle konstrukce se laťovky dělí na: a) třívrstvé 3 b) pětivrstvé 5 c) pětivrstvé zdvojené 5 d) vícevrstvé 7 Podle fyzikálních a mechanických vlastností a podle druhu lepení se laťovky rozdělují na typy: a) laťovka na vnitřní použití IW 20 b) laťovka na vnější použití EW 100 Podle obsahu uvolňovaného formaldehydu se laťovky dělí na: a) laťovky se sníženým obsahem formaldehydu LA E-1 b) laťovky s omezeným obsahem uvolňovaného formaldehydu LA E-2 LaÈovky

2 část 5, díl 2, kapitola 3, str. 22 ZPRACOVÁNÍ D EVA Objednávka desk tohoto typu zpravidla obsahuje: a) název výrobku b) počet vrstev c) druh dřeva vnější vrstvy d) rozměry v mm (tloušťka šířka délka) e) množství v kusech a m 3 f) emisní třída výrobku g) požadavky na lepený spoj h) číslo normy i) úprava povrchu podle normy Technické požadavky Materiál: Na výrobu střední vrstvy se používá boční jehličnaté řezivo I. a II. třídy, zpracované na laťovkové středy: špagátové, spojené vláknem, lepené a jiné. Vnější a vnitřní dýhové vrstvy jsou z loupaných dýh. Na výrobu laťovek se používají močovinoformaldehydová, fenolformaldehydová a jiná vhodná lepidla, upravená tak, aby se dosáhla předepsaná kvalita lepeného spoje a emisní třída výrobku. Dřevina: Střední vrstva je vyrobena z jehličnatého řeziva smrk, jedle. Vnější a vnitřní dýhové vrstvy jsou z dřevin: osika, topol, smrk, buk, bříza a jiné vhodné dřeviny. Rozměry, tvary a jakost laťovek Nejmenší plocha přířezu je 1,60 m 2. Kratší strana mezimíry má nejméně 400 mm, delší nejméně mm. Oba rozměry s odstupňováním po 50 mm. Dovolené odchylky v délce a šířce přířezů a mezirozměrů jsou ± 5 mm. Odchylka kolmosti se dovoluje do 2,5 mm na 1 m délky laťovky. Odchylka rovinnosti se dovoluje do 1,5 mm na 1 m délky desky. Fyzikální a mechanické vlastnosti laťovek odpovídají hodnotám, uvedeným v tab. na str. 24. Referenční metodou pro stanovení formaldehydu v laťovkách je komorová metoda (obsah nad 10 m 3 prostoru). Na provozní měření může výrobce používat jakýchkoliv metod, u kterých korelační závislost bude souviset skomorou metodou.

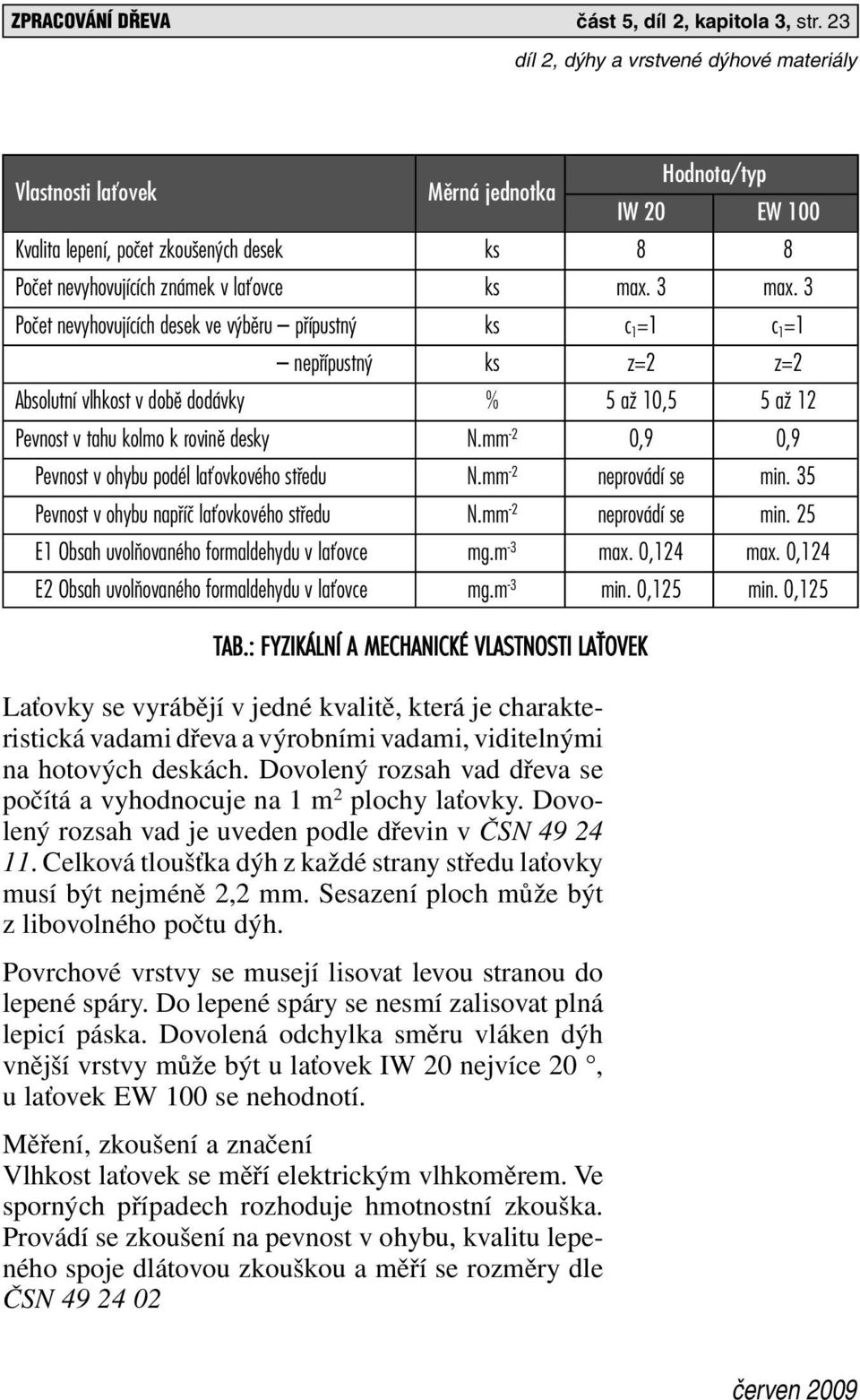

3 ZPRACOVÁNÍ D EVA část 5, díl 2, kapitola 3, str. 23 Vlastnosti laèovek Mûrná jednotka Hodnota/typ IW 20 EW 100 Kvalita lepení, poãet zkou en ch desek ks 8 8 Poãet nevyhovujících známek v laèovce ks max. 3 max. 3 Poãet nevyhovujících desek ve v bûru pfiípustn ks c 1 =1 c 1 =1 nepfiípustn ks z=2 z=2 Absolutní vlhkost v dobû dodávky % 5 aï 10,5 5 aï 12 Pevnost v tahu kolmo k rovinû desky N.mm -2 0,9 0,9 Pevnost v ohybu podél laèovkového stfiedu N.mm -2 neprovádí se min. 35 Pevnost v ohybu napfiíã laèovkového stfiedu N.mm -2 neprovádí se min. 25 E1 Obsah uvolàovaného formaldehydu v laèovce mg.m -3 max. 0,124 max. 0,124 E2 Obsah uvolàovaného formaldehydu v laèovce mg.m -3 min. 0,125 min. 0,125 TAB.: FYZIKÁLNÍ A MECHANICKÉ VLASTNOSTI LAËOVEK Laťovky se vyrábějí v jedné kvalitě, která je charakteristická vadami dřeva a výrobními vadami, viditelnými na hotových deskách. Dovolený rozsah vad dřeva se počítá a vyhodnocuje na 1 m 2 plochy laťovky. Dovolený rozsah vad je uveden podle dřevin v ČSN Celková tloušťka dýh z každé strany středu laťovky musí být nejméně 2,2 mm. Sesazení ploch může být z libovolného počtu dýh. Povrchové vrstvy se musejí lisovat levou stranou do lepené spáry. Do lepené spáry se nesmí zalisovat plná lepicí páska. Dovolená odchylka směru vláken dýh vnější vrstvy může být u laťovek IW 20 nejvíce 20, u laťovek EW 100 se nehodnotí. Měření, zkoušení a značení Vlhkost laťovek se měří elektrickým vlhkoměrem. Ve sporných případech rozhoduje hmotnostní zkouška. Provádí se zkoušení na pevnost v ohybu, kvalitu lepeného spoje dlátovou zkouškou a měří se rozměry dle ČSN

4 část 5, díl 2, kapitola 3, str. 24 ZPRACOVÁNÍ D EVA LaÈovky truhláfiské Příklad označení: Laťovka třívrstvá, osiková, na vnitřní použití, v emisní třídě E-1, o rozměrech se označí: , IW 20, E-1, datum výroby. Laťovky truhlářské jsou dřevěné konstrukční desky vyrobené oboustranným překlížením laťovkového středu loupanými dýhami. Na výrobu středové vrstvy se používá převážně smrkové řezivo. Na vrchní dýhu (překližovačku) se používají zejména dřeviny topol, bříza, buk. OBR.: LAËOVKY TRUHLÁ SKÉ Vyrábí se v jedné kvalitě B/B, která je charakterizována vadami dřeva (na překližovačce a výrobními vadami, viditelnými na hotových deskách). Vyrábějí se v příčném provedení. Dodávají se oboustranně broušené nebo nebroušené. Na lepení se používá močovinoformaldehydové lepidlo, nebo jiná vhodná lepidla. Klasifikace podle reakce na oheň dle EN je C. Výrobek je určen pro použití ve vnitřním (suchém) prostředí (třída ohrožení 1). Na výrobu nábytku, dveřních zárubní, stavebně truhlářskou výrobu a jiné vhodné použití. Laťovky jsou základním materiálem, který se dále upravuje dýhováním, lakováním, nátěry a vhodným způsobem se uzavírají hrany. Nehodí se do vlhkého a mokrého prostředí. Rozměry: Tloušťka (mm) 16; 18; 22; 24; 25, 30; 34; 38; 39; Formát (cm) , ,

5 ZPRACOVÁNÍ D EVA část 5, díl 2, kapitola 3, str. 25 Dýhovky truhlářské jsou dřevěné konstrukční desky vyrobené oboustranným překlížením dýhovkového středu loupanými dýhami. Na výrobu středové vrstvy se používají převážně smrkové dýhy. Na vrchní vrstvy (překližovačku) se používají zejména dřeviny topol, bříza, buk. D hovky truhláfiské OBR.: D HOVKY TRUHLÁ SKÉ Vyrábí se převážně v příčném provedení, v kvalitě B/B, která je charakterizována vadami dřeva (na překližovačce a výrobními vadami, viditelnými na hotových deskách). Desky se dodávají se oboustranně broušené nebo nebroušené. Na lepení se používá močovinoformaldehydové lepidlo. Třída úniku formaldehydu A (E 1). Klasifikace podle reakce na oheň dle EN je C. Výrobek je určen pro použití ve vnitřním (suchém) prostředí (třída ohrožení 1). Na výrobu nábytku, dveřních zárubní, stavebně truhlářskou výrobu, namáhané dílce a jiné vhodné použití. Dýhovky jsou konstrukčním materiálem, který se dále upravuje dýhováním, lakováním a nátěry. Vhodným způsobem se uzavírají hrany. Nejsou vhodné do vlhkého a mokrého prostředí. Rozměry: Tloušťka (mm) 8; 10; 12; 16; 18; 22; 24; 25; 30; 35; Formát (cm) , , Třívrstvé masivní desky (biodesky) jsou dřevěné konstrukční desky vyrobené oboustranným překlížením laťkového středu řezanými dýhami. Na výrobu středové vrstvy se používá převážně smrkové řezivo. Na Tfiívrstvé masivní desky (biodesky)

6 část 5, díl 2, kapitola 3, str. 26 ZPRACOVÁNÍ D EVA vrchní vrstvy se používají zejména dřeviny smrk, topol, bříza, buk, dub, olše, javor. Jednovrstvé masivní desky spárovky OBR.: T ÍVRSTVÉ MASIVNÍ DESKY (BIODESKY) Vyrábí se v kvalitě A/B (smrk B/C), která je charakterizována vadami dřeva (na povrchu a výrobními vadami, viditelnými na hotových deskách). Dodávají se oboustranně broušené nebo nebroušené. Na lepení se používá UF a MEF lepidlo. Třída úniku formaldehydu A (E 1). Klasifikace podle reakce na oheň dle EN je C. Výrobek je určen pro použití ve venkovním i vnitřním (suchém] prostředí (třída ohrožení 1, 2, 3). Na výrobu nábytku, dveří, zárubní, stavebně truhlářskou výrobu, namáhané dílce a jiné vhodné použití. Biodesky jsou konstrukčním materiálem, který se dále může frézovat v ploše, dokončovat lakováním nebo nátěry. Rozměry: Tloušťka (mm) 13; 16; 19; 22; 27; 35; 42 Formát (cm) , , , , Jednovrstvé masivní desky spárovky jsou dřevěné konstrukční desky vyrobené slepením vlysů vedle sebe. Vlysy jsou buď v celých délkách (fix) nebo nastavované nekonečným vlysem. Na výrobu se používají zejména dřeviny smrk, borovice, buk, dub, olše, javor. Vyrábí se v kvalitě A/B, B/B a B/C, která je charakterizována vadami dřeva (na povrchu a výrobními vadami, viditelnými na hotových deskách). Dodávají

7 ZPRACOVÁNÍ D EVA část 5, díl 2, kapitola 3, str. 27 se oboustranně broušené nebo nebroušené. Na lepení se používá UF a MEF lepidlo. Třída úniku formaldehydu A (E 1). Klasifikace podle reakce na oheň dle EN je C. Třívrstvé dřevěné plovoucí podlahy jsou dřevěné konstrukční desky vyrobené oboustranným překlížením laťkového středu dýhami. Nášlapná vrstva řezaná, spodní koupaná nebo krájená dýha. Tfiívrstvé dfievûné plovoucí podlahy Na výrobu středové vrstvy se používá převážně smrkové řezivo. Na vrchní vrstvy se používají zejména dřeviny třešeň, jasan, bříza, buk, dub, olše, javor nebo exoty. Dodávají se broušené nebo s transparentním nátěrem (7 vrstev). Na lepení se používá UF nebo MEF lepidlo. Třída úniku formaldehydu A (E 1). Klasifikace podle reakce na oheň dle EN je C. Výrobek je určen pro použití ve vnitřním (suchém] prostředí (třída ohrožení 1). Nehodí se do vlhkého a mokrého prostředí. Tloušťka nášlapné vrstvy (mm): 2,5; 4 Rozměry: Tloušťka (mm): 10,5; 14; Formát (cm): 19,5 128,5, 19,5 240,0 SloÏené (kombinované) desky OBR.: P ÍKLAD T ÍVRSTVÉ D EVùNÉ PLOVOUCÍ PODLAHY Voštinové desky se vyrábějí zpravidla v tloušťkách 20, 30 a 34 mm, jakýkoliv plošný účelově zvolený rozměr, maximálně však do velikosti 120 x 250 cm, Vo tinové desky dvefiovky
