1 ČESKÉ VYSOKÉ UČENÍ TECHNICKÉ V PRAZE FAKULTA STAVEBNÍ DŘEVOSTAVBY VE VZTAHU K TECHNICKÝM NORMÁM ČSN, PRINCIPY KONSTRUKĆNÍ OCHRANY DŘEVA PETR KUKLÍK

2 Úvod Požadavky podle platných technických norem Komentář k problematice navrhování Materiály pro dřevostavby Lehké skelety: tlak kolmo k vláknům tah kolmo k vláknům smyk za ohybu průhyby a kmitání stropů prostorová tuhost požární odolnost Principy konstrukční ochrany dřeva Obsah

kolmo k vláknům tah kolmo k vláknům smyk za ohybu průhyby a kmitání

3 Úvod Pod pojmem dřevostavba většina lidí vidí dům na bázi dřeva. Materiály pro dřevostavby jsou především -řezivo, GLT, CLT/KVH, desky na bázi dřeva, sádry a cementu.

4 Požadavky podle platných norem Mezní stavy jsou funkční úrovně při jejichž překročení již konstrukce nesplňuje požadavky na své užitné vlastnosti. Mezní stavy únosnosti: Bezpečnost lidí Celistvost konstrukce Mezní stavy použitelnosti: Pohodlí pro uživatele Přijatelné průhyby, kmitání, trhliny (závisí na druhu stavby )

Mezní stavy únosnosti: Bezpečnost lidí Celistvost konstrukce Mezní stavy

5 Historický přehled ČSN ČSN 1052 (1929) Předpisy ČSN 1052 (1941) Předpisy ČSN (1950) Projektování (D.N.) ČSN (1969) Navrhování (M.S.) ČSN (1983) Navrhování (M.S.) ČSN P ENV 1995 ( ) Navrhování (M.S.) ČSN EN 1995 (2006) Navrhování (M.S.) ČSN (2007) Navrhování (M.S.)

S.) ČSN P ENV 1995 (1996 1998) Navrhování (M.S.) ČSN EN 1995 (2006) Navrhování (M.

6 Polo-pravděpodobnostní návrh E d R d Účinky zatížení: Vlastní tíha Užitné zatížení Sníh Vítr Teplota Požár... Odolnost: Konstrukce (prvky, dílce, spoje) Materiály (pevnost, modul pružnosti) Průřezy (plocha, průřezový modul, moment setrvačnosti)

.. Odolnost: Konstrukce (prvky, dílce, spoje) Materiály

7 Vztah EN 1995 k EN1990 a EN1991 EN 1990 EN 1991 Zásady navrhování: spolehlivost použitelnost trvanlivost Zatížení EN 1992 EN 1993 EN 1994 EN 1995 EN 1996 EN 1999 Navrhování: beton, ocel, ocelobeton, dřevo, zdivo, hliník EN 1997 EN 1998 Navrhování: geotechnika, seismicita

1994 EN 1995 EN 1996 EN 1999 Navrhování: beton, ocel, ocelobeton,

8 ČSN EN Eurokód 5: Navrhování dřevěných konstrukcí Část 1-1: Obecná pravidla Společná pravidla a pravidla pro pozemní stavby

9 ČSN EN Eurokód 5: Navrhování dřevěných konstrukcí Část 1-2: Obecná pravidla Navrhování konstrukcí na účinky požáru

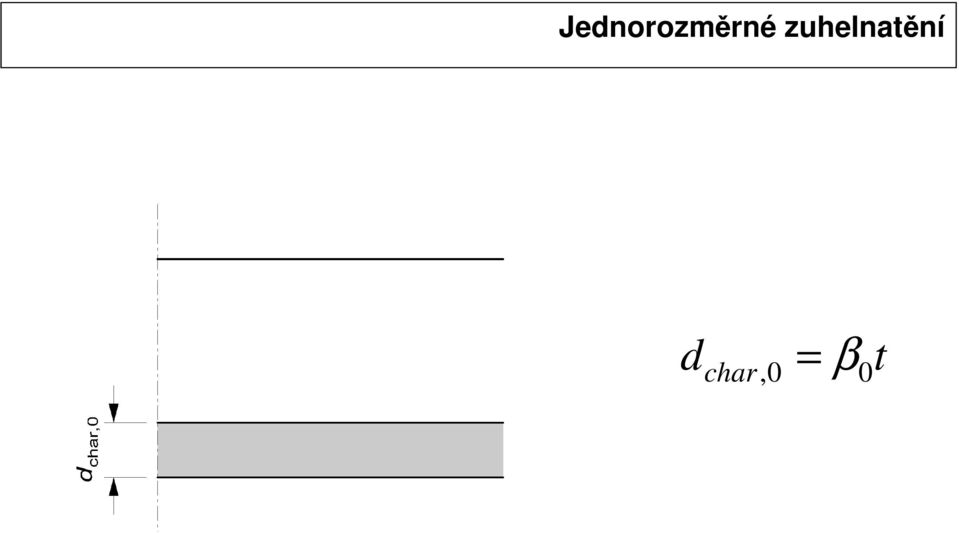

10 Jednorozměrné zuhelnatění d = β t char,0 0

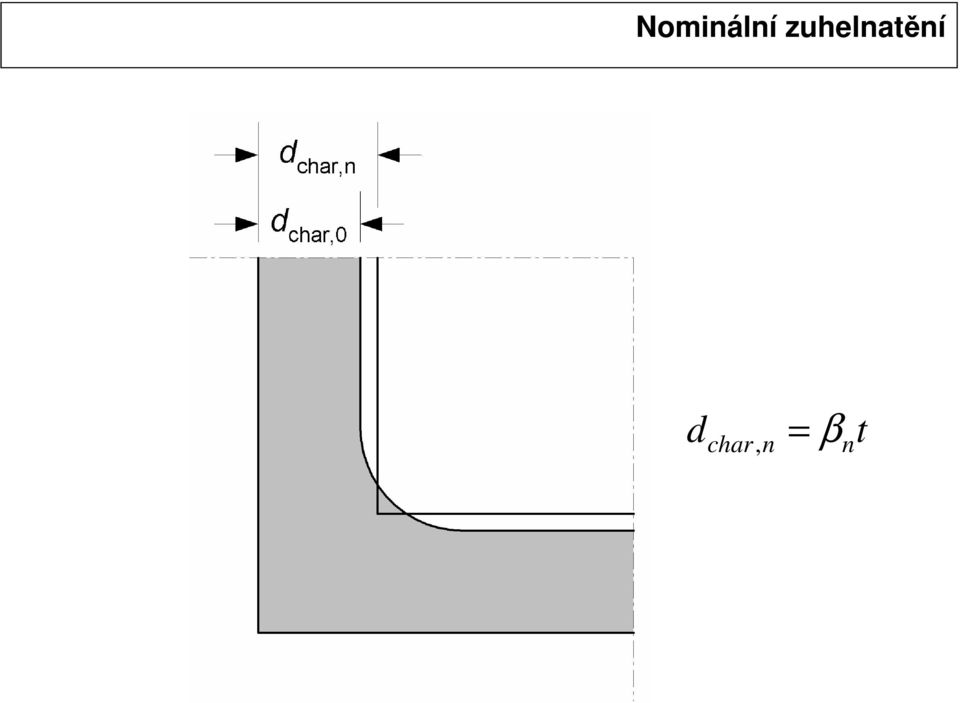

11 Nominální zuhelnatění d char, n = β t n

12 Návrhová rychlost zuhelnatění - pro dřevo β 0 β n Lepené lamelové dřevo s charakteristickou hustotou 290 kg/m 3 Rostlé dřevo s charakteristickou hustotou 290 kg/m 3 mm/min 0,65 0,65 mm/min 0,7 0,8 Rostlé nebo lepené lamelové dřevo listnatých stromů s charakteristickou hustotou 290 kg/m 3 Rostlé nebo lepené lamelové dřevo listnatých stromů s charakteristickou hustotou 450 kg/m 3 0,65 0,50 0,7 0,55 Vrstvené dřevo (LVL) 0,65 0,7

lepené lamelové dřevo listnatých stromů s charakteristickou hustotou 290 kg/m 3 Rostlé nebo lepené lamelové

13 Návrhová rychlost zuhelnatění - pro desky na bázi dřeva Pro desky s charakteristickou hustotou 450 kg/m 3 a tloušťkou desky 20 mm, se používají tyto jednorozměrné návrhové rychlosti zuhelnatění: β o = 1,0 mm/min β o = 0,9 mm/min pro překližky; pro desky na bázi dřeva jiné než překližky. Pro jiné hustoty a tloušťky desek na bázi dřeva se rychlost zuhelnatění určí pomocí těchto vzorců: β 0,ρ,t = β0,450,20 kρ kt kde k = ρ 450 ρ k k t = min ( 20 t p ; 1,0 ) ρ k se dosazuje v kg/m 3 a t p v mm.

14 Návrhová pevnost f = k fi,d mod, fi k fi f γ k M, fi přičemž k mod,fi je modifikační součinitel pro požár, který zohledňuje účinky teploty a vlhkosti na parametry pevnosti; k fi součinitel, kterým se převádí charakteristická hodnota na hodnotu 20% kvantilu: k fi = 1,25 pro rostlé dřevo; k fi = 1,15 pro lepené lamelové dřevo a desky na bázi dřeva; γ M,fi dílčí součinitel spolehlivosti při požáru γ M,fi = 1,0 charakteristická pevnost při běžné teplotě. f k

hodnota na hodnotu 20% kvantilu: k fi = 1,25 pro rostlé dřevo; k fi = 1,15 pro lepené lamelové dřevo a desky na

15 Metoda redukovaného průřezu Počáteční povrch prvku Okraj zbytkového průřezu Okraj účinného průřezu char d d 0 d ef d = d + k d ef char, n 0 0 přičemž d o = 7 mm k o 1,0 d char, n = β t n kde β n je nominální návrhová rychlost zuhelnatění t čas v minutách

+ k d ef char, n 0 0 přičemž d o = 7 mm k o 1,0 d char, n = β t

16 Součinitel tloušťky vrstvy nulové pevnosti k 0 čas k 0 t menší než 20 minut t/20 t minimálně 20 minut 1,0

17 Komentář k problematice navrhování Materiály pro dřevostavby Lehké skelety: tlak kolmo k vláknům tah kolmo k vláknům smyk za ohybu průhyby a kmitání stropu prostorová tuhost požární odolnost Principy konstrukční ochrany dřeva

kolmo k vláknům smyk za ohybu průhyby a kmitání stropu

18 Materiály pro dřevostavby Materiály (výrobky) zahrnuté v EN Nezahrnuté materiály: Cementotřískové desky, Sádrové desky (zahrnuté v EN ) CLT/KLH (křížem lepené lamelové dřevo)

19 Řezivo Vlhkost dřeva: Jehličnaté dřeviny: Smrk Jedle Listnaté dřeviny: Borovice Buk Modřín Dub Douglaska Jasan Akát Kaštan jedlý Dřevo na nosné konstrukce má být zabudované suché s hodnotou průměrné vlhkosti < 20%. Aby se zabránilo tvoření výsušných trhlin, má být hodnota vlhkosti zabudovaného dřeva taková, jaká bude v konstrukci.

zabudované suché s hodnotou průměrné vlhkosti < 20%.

20 GLT Tvary průřezů d d 30 mm listnaté dřeviny a modřín ~ 30 mm zakřivené prvky (závisí od poloměru zakřivení) = 40 mm přímé prvky běžné rozměry b 45 mm maximálna dovolená tloušťka lamely podle EN 386:1995 h b = 60 mm až 240 mm h = 100 mm až 600 mm l 18 m odstupňování: 20 mm odstupňování : 20 mm a 40 mm standard

maximálna dovolená tloušťka lamely podle EN 386:1995 h b = 60 mm až 240 mm h

21 Šírka prvku okolo 3m Omezené možnostmi transportu a montáže, možné až do 4,8m jednovrstvá jednovrstvá deska odstup nosný zubovitý spoj příčné vrstvy obvykle S7 až S13 vícevrstvá Laťovka a CLT/KLH boční lepení podélných hran Plošné slepení jednovrstvých desek podélné vrstvy obvykle S10 a S13 tloušťka desky 42 až 500 mm Délka prvku až do 16,5m s použitím zubovitého spoje možné až do 30m (transport)

22 Lehký skelet Lehké skelety

23 Tlak kolmo k vláknům a l l 1 l 1 l h h (a) σ c,90,d kc,90 fc,90,d b a l σ = c,90,d 1,25 1,5 (b) F c,90,d A ef b

24 Tah kolmo k vláknům

25 Smyk za ohybu b = k b ef cr k = 0,67 cr

26 Kmitání stropu wg*,inst 6 mm

27 Průhyb stropu w (t) creep deflection w creep w fin elastic deflection w inst t 1 t t

28 Prostorová tuhost F H,d,tot F H,d h F F i,t,ed F i,c,ed b n tot b timber b frame y F H,d,tot H,d = z t n sheathing board t =1.5 y i A t, E t y A b, E b y i a i = 58 b =125 cm

29 Požární odolnost

30 Požární odolnost

31 Požární odolnost

32 Požární odolnost

33 Požární odolnost

34 Požární odolnost

35 Požární odolnost

36 Požární odolnost

37 Požární odolnost

38 Požární odolnost Zapálení paliva Čas +6 min Čas +7 min Čas +14 min

39 Požární odolnost Čas +20 min Čas +25 min Čas +26 min Čas +30 min

40 Požární odolnost Dělicí stěna Strop Čelní stěna

41 Principy konstrukční ochrany dřeva Konstrukční ochrana konstrukcí v exteriéru oplechování vodorovných prvků odsazení (mezera mezi jednotlivými prvky) vyvýšení nad terén úprava terénu

42 Přesahy střechy a provedení obkladu dostatečný přesah střech správné provedení obkladu nesprávně správně Palermo, 22 settembre 2006

43 Styk obvodové stěny a základu Konstrukční ochrana stěna rámové konstrukce min 300 mm nad terénem úprava u vstupu v úrovni terénu předsazení úprava terénu odtok vody pozinkovaný rošt oplechování

44 Styk obvodové stěny a základu, balkonu či terasy úprava přilehlého terénu u balkonu, terasy chybně chybně rošt plechový profil ukončovací profil AP izolace, slepeno pás lepenky

45 DĚKUJI VÁM ZA POZORNOST
