Vnitřní dveřní křídla - Dveře otočné

Transkript

1 /13 Tato podniková norma obecně platí pro výrobu, identifikaci, kontrolu, zkoušení, balení, dodání, dopravu, skladování, montáž a údržbu vnitřních otočných dřevěných dveřních křídel. 1. Názvosloví Pro normu platí názvy viz. PN Všeobecně Třídění viz. PN Technické požadavky 3.1. Základní konstrukce dveřního křídla (sendvičová) Sendvičová konstrukce Základní konstrukce viz. PN (a) konstrukční rám plné dveře nosný obvodový rám je složen z vlysů ze smrkového dřeva resp. dřevin odpovídající objemové hmotnosti o průřezu 33 ± 0,2 mm x ± 0,5 mm, který je ve spodní části zesílen vyztužovacím vlysem o průřezu 33 ± 0,2 x ± 0,5 mm z odlehčené DTD. Jednotlivé vlysy jsou navzájem spojeny pomocí ocelových spon. dveře s vloženou výplní konstrukci doplňuje vnitřní zasklívací rám o průřezu min. 33 ± 0,2 x 90 ± 0,5 mm rovněž z odlehčené DTD. Vlhkost všech vstupních materiálů je 8 ± 2 %. (b) středová výplň (c) plášť dveří Vlysová konstrukce prostor uvnitř konstrukčního rámu mimo prostor pro další osazení výplní je osazen: papírovou voštinou s oky o rozměrech 15 x 15 a 25 x 25 mm o výšce ,2 mm odlehčenou DTD s otvory o 26 mm odlehčenou DTD-VL rám dveří společně s výplní je překryt pláštěm vcelku: DTD tl. 3 ± 0,2 mm MDF tl. 3 ± 0,2 mm HDF tl. 3 ± 0,2 mm profilovanou DTD tl. 3 ± 0,2 mm profilovanou DVD tl. 3 ± 0,2 mm Hlavním konstrukčním prvkem jsou obvodové vlysy, kde jádro vlysu je tvořeno multideskou, která je obalena dekorační dýhou tl. 0,3-0,4 mm. Dalším konstrukčním prvkem je výplň, která plní rovněž nosnou funkci. Tato může být vyrobena jako plná (odýhovaná multideska) nebo jako prosklená (kalené sklo tl. 8 mm) a je vlepena do drážky v obvodových vlysech. Na povrch výplně mohou být ještě přilepeny dekorační (členící) vlysy, které jsou shodné konstrukce jako obvodové vlysy.

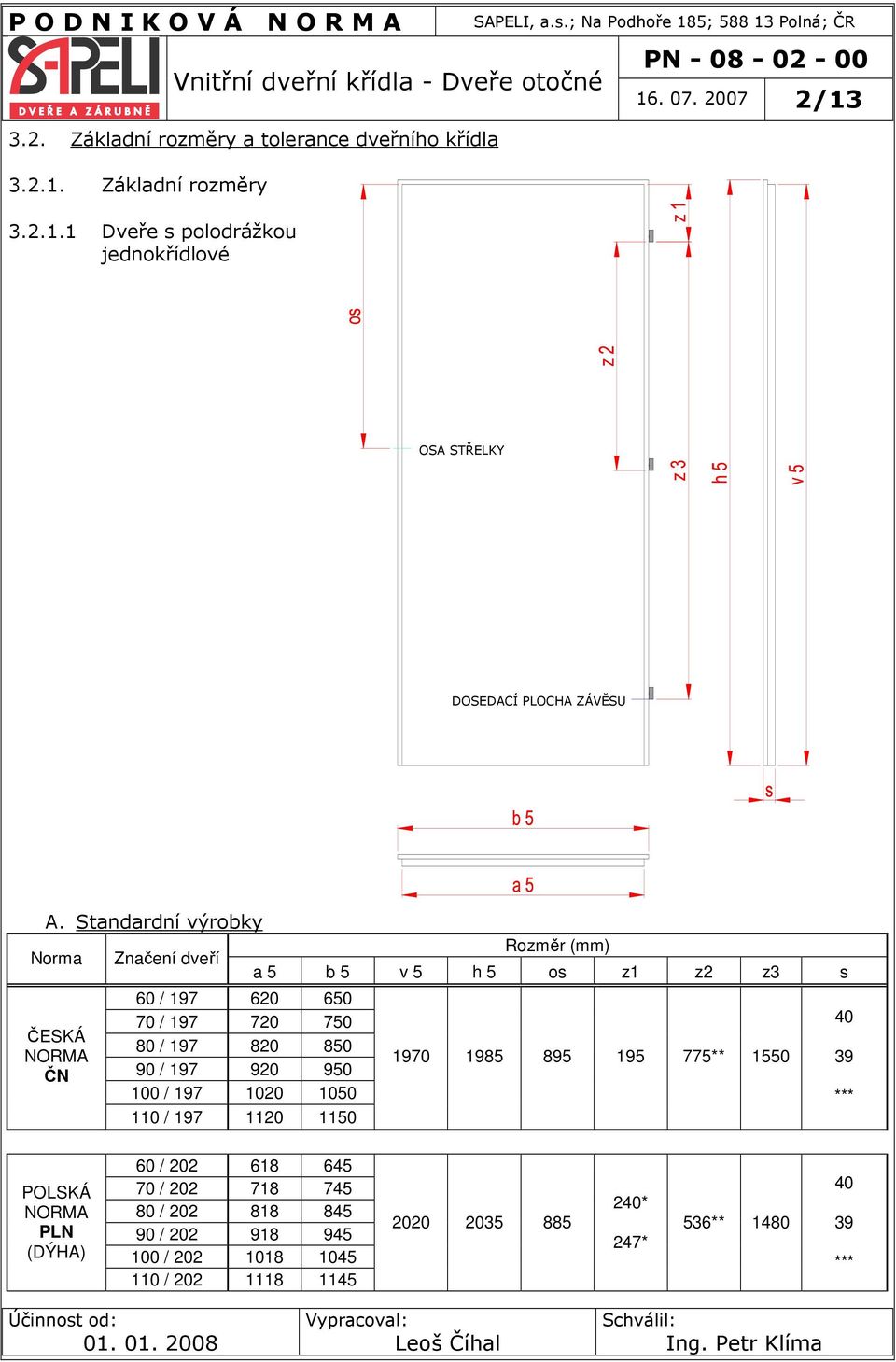

2 3.2. Základní rozměry a tolerance dveřního křídla Základní rozměry Dveře s polodrážkou jednokřídlové /13 OSA STŘELKY DOSEDACÍ PLOCHA ZÁVĚSU A. Standardní výrobky ČN dveří 60 / / / / / / a 5 b 5 v 5 h 5 os z1 z2 z3 s ** 1550 POLSKÁ (DÝHA) 60 / / / / / / * 247* 536** 1480

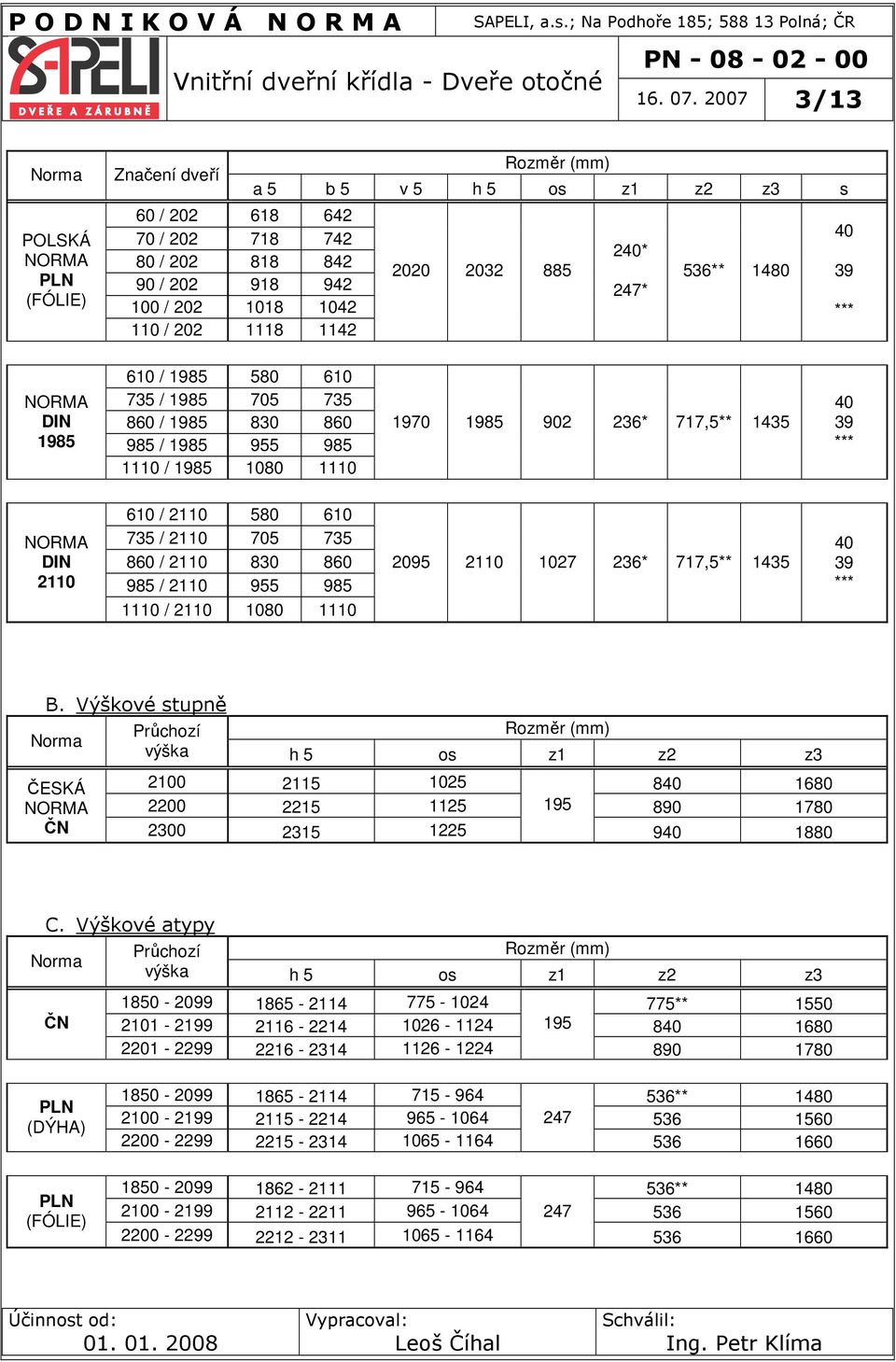

3 /13 POLSKÁ (FÓLIE) dveří 60 / / / / / / a 5 b 5 v 5 h 5 os z1 z2 z3 s * 247* 536** / / / / / * 717,5** / / / / / * 717,5** 1435 B. Výškové stupně Průchozí výška h 5 os z1 z2 z ČN C. Výškové atypy Průchozí výška h 5 os z1 z2 z ** 1550 ČN (DÝHA) (FÓLIE) ** **

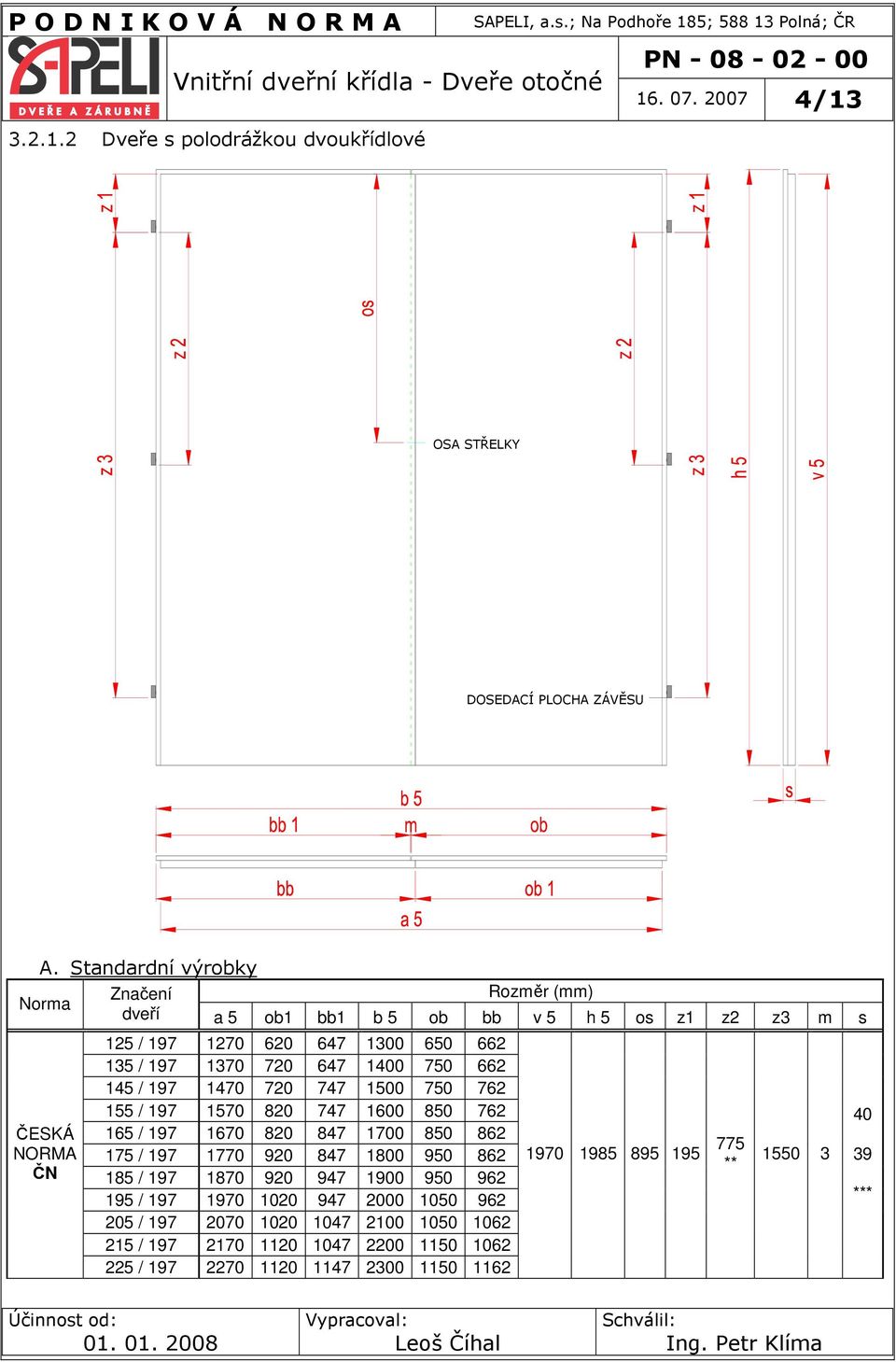

4 Dveře s polodrážkou dvoukřídlové /13 OSA STŘELKY DOSEDACÍ PLOCHA ZÁVĚSU A. Standardní výrobky dveří a 5 ob1 bb1 b 5 ob bb v 5 h 5 os z1 z2 z3 m s ČN 125 / / / / / / / / / / / **

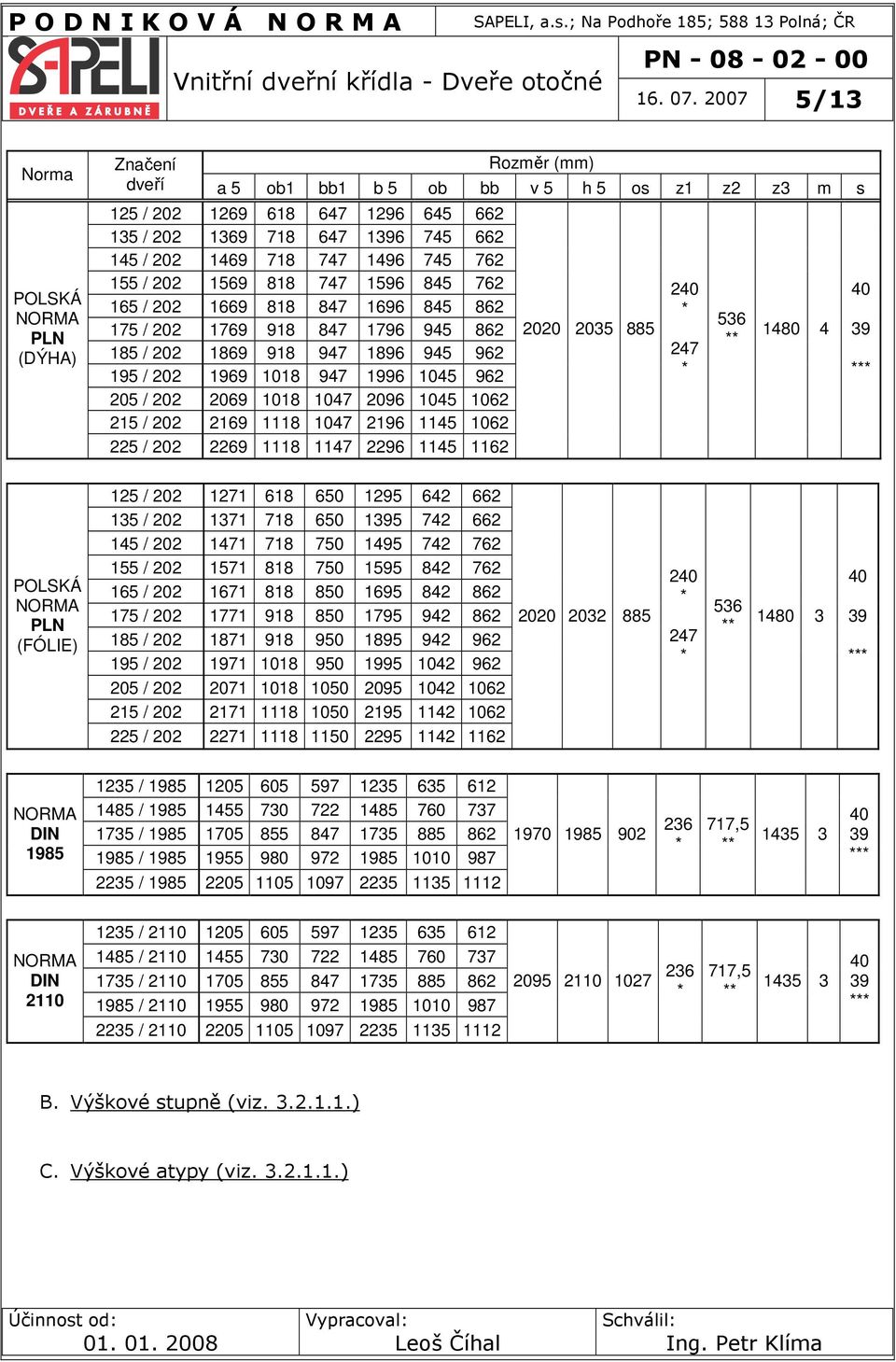

5 /13 POLSKÁ (DÝHA) dveří a 5 ob1 bb1 b 5 ob bb v 5 h 5 os z1 z2 z3 m s 125 / / / / / / / / / / / * 247 * 536 ** POLSKÁ (FÓLIE) 125 / / / / / / / / / / / * 247 * 536 ** / / / / / * 717,5 ** / / / / / * 717,5 ** B. Výškové stupně (viz ) C. Výškové atypy (viz )

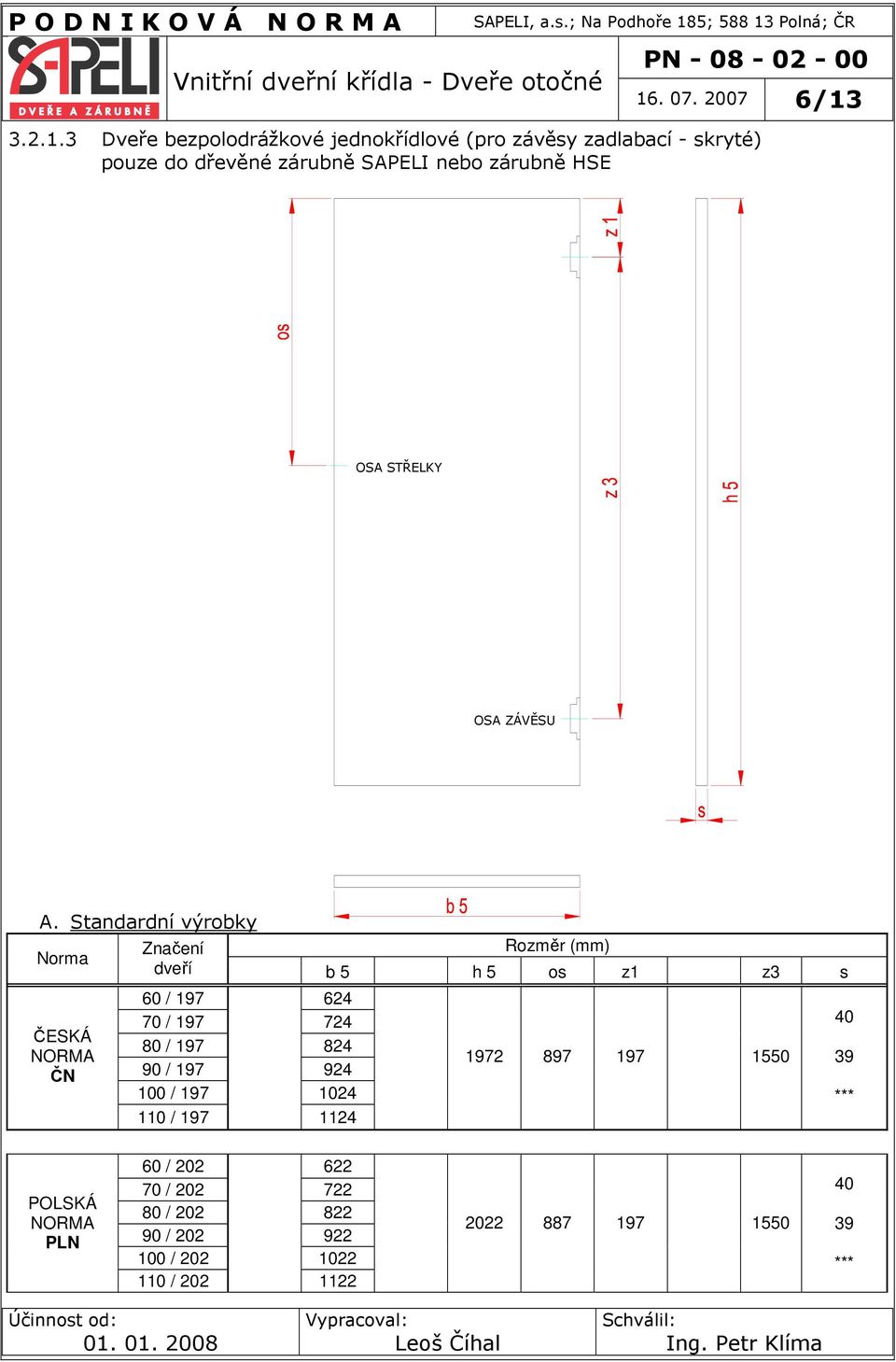

6 / Dveře bezpolodrážkové jednokřídlové (pro závěsy zadlabací - skryté) pouze do dřevěné zárubně SAPELI nebo zárubně HSE OSA STŘELKY OSA ZÁVĚSU A. Standardní výrobky dveří b 5 h 5 os z1 z3 s ČN 60 / / / / / / POLSKÁ 60 / / / / / /

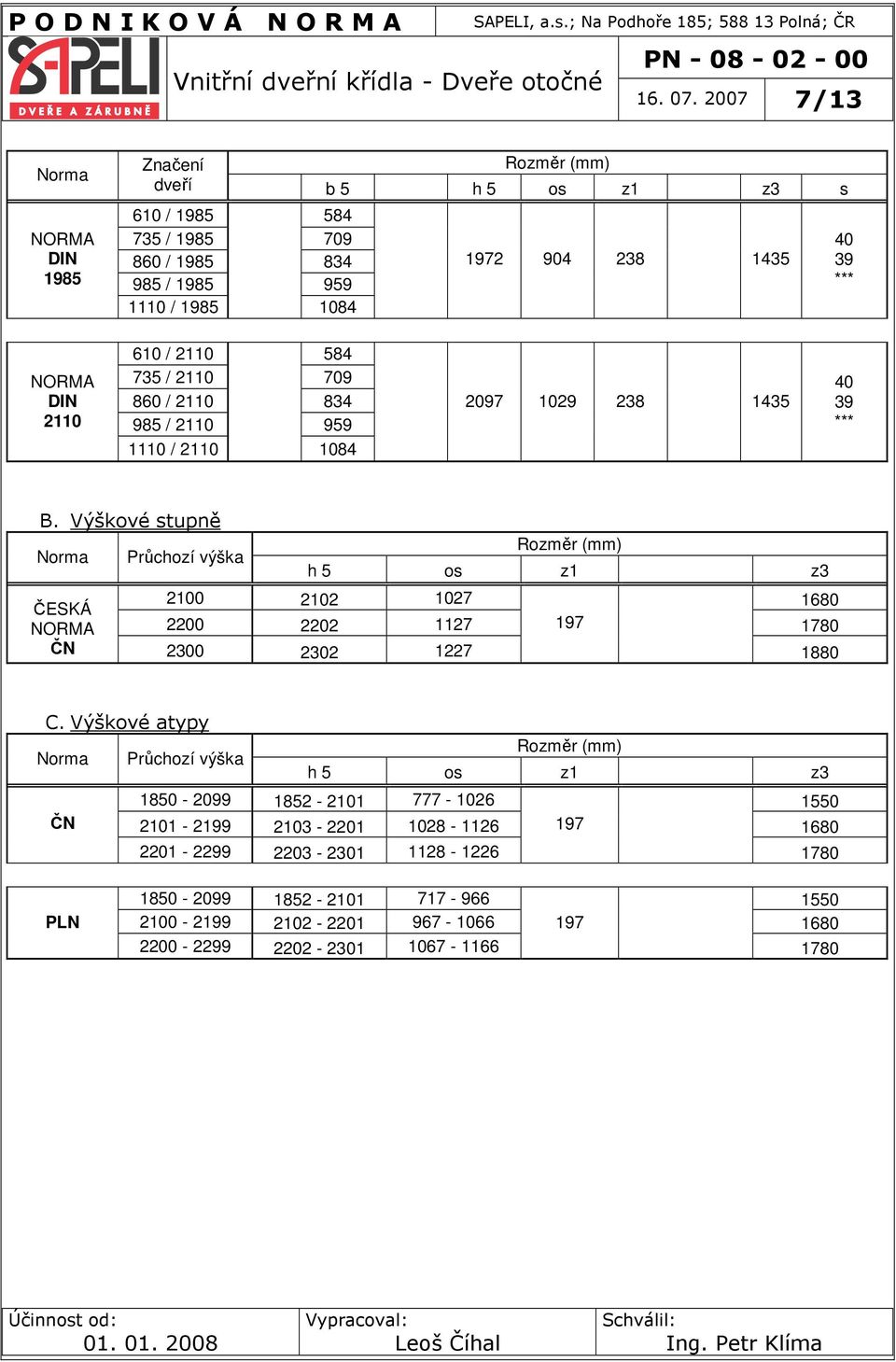

7 / dveří b 5 h 5 os z1 z3 s 610 / / / / / / / / / / B. Výškové stupně Průchozí výška h 5 os z1 z ČN C. Výškové atypy Průchozí výška h 5 os z1 z ČN

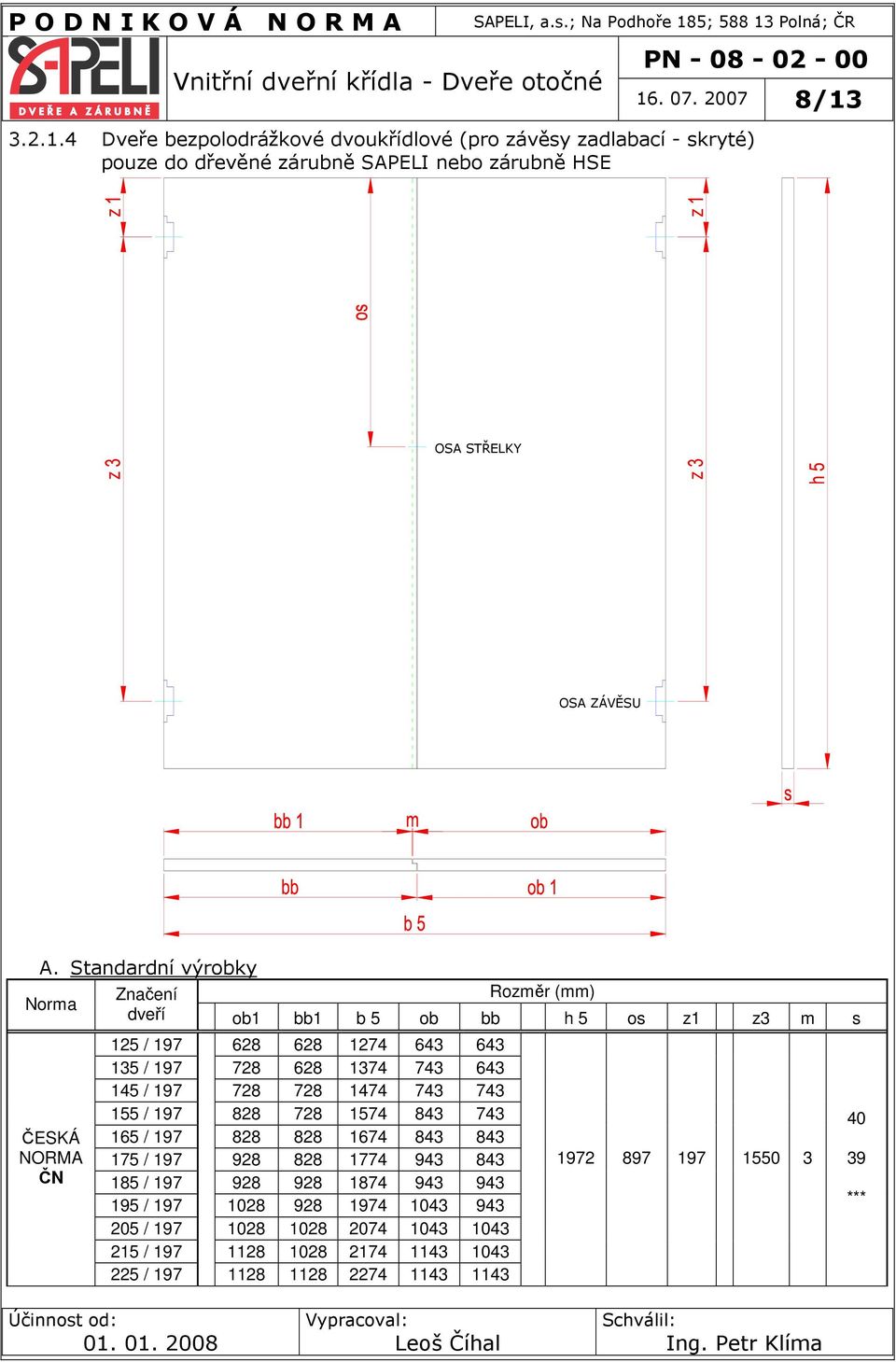

8 / Dveře bezpolodrážkové dvoukřídlové (pro závěsy zadlabací - skryté) pouze do dřevěné zárubně SAPELI nebo zárubně HSE OSA STŘELKY OSA ZÁVĚSU A. Standardní výrobky dveří ob1 bb1 b 5 ob bb h 5 os z1 z3 m s ČN 125 / / / / / / / / / / /

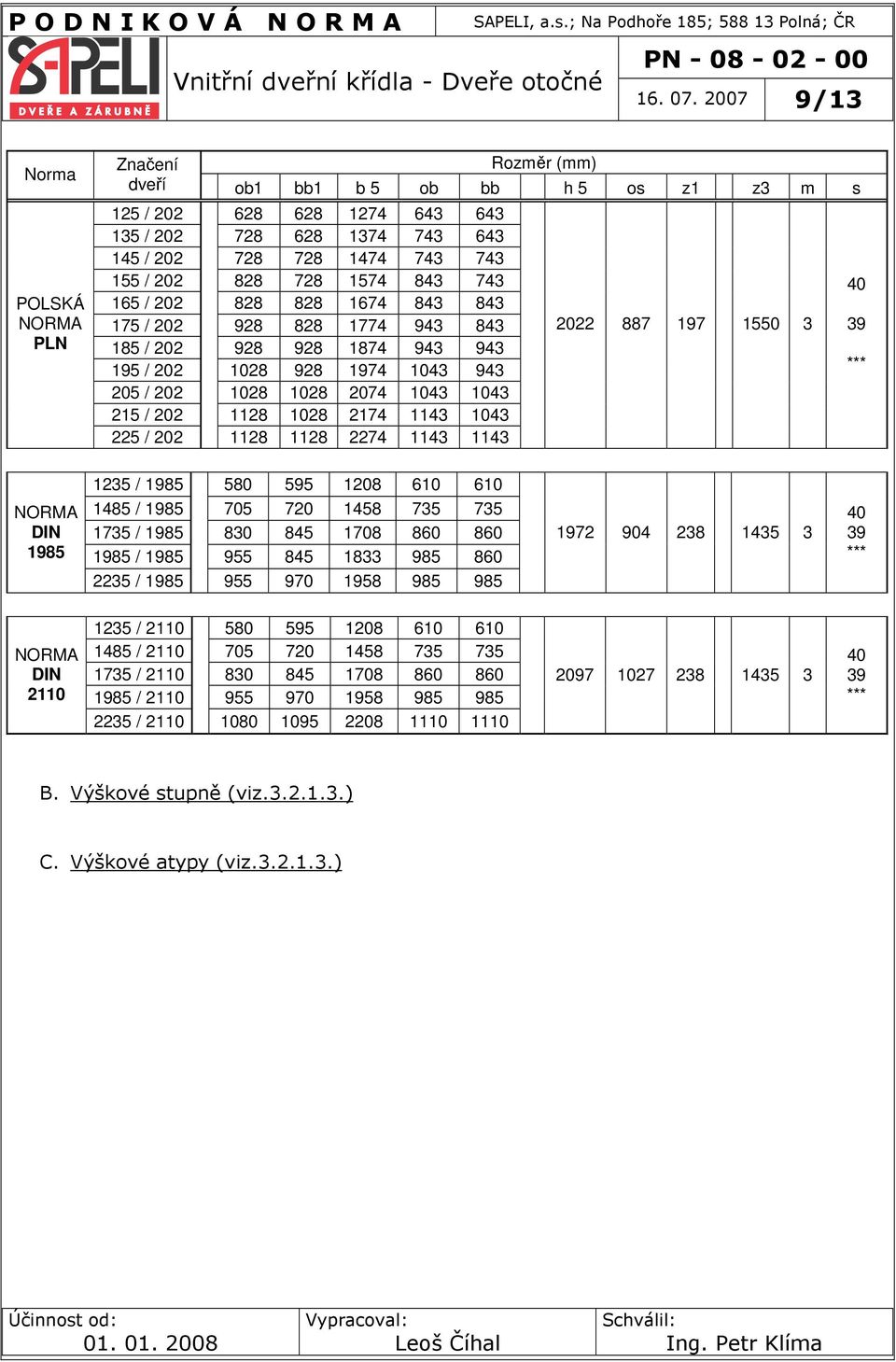

9 /13 POLSKÁ dveří ob1 bb1 b 5 ob bb h 5 os z1 z3 m s 125 / / / / / / / / / / / / / / / / / / / / / B. Výškové stupně (viz ) C. Výškové atypy (viz )

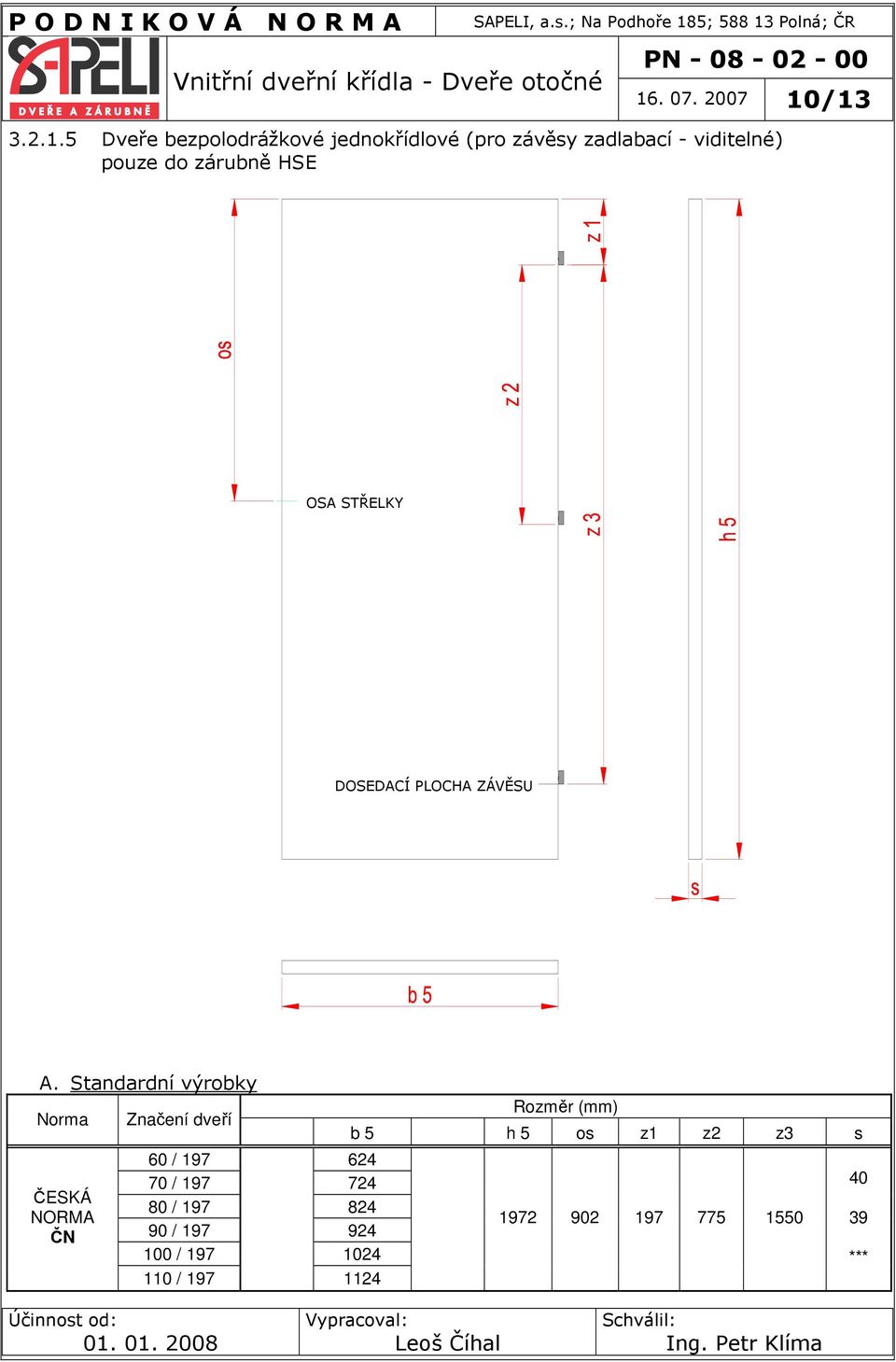

10 / Dveře bezpolodrážkové jednokřídlové (pro závěsy zadlabací - viditelné) pouze do zárubně HSE OSA STŘELKY DOSEDACÍ PLOCHA ZÁVĚSU A. Standardní výrobky ČN dveří 60 / / / / / / b 5 h 5 os z1 z2 z3 s

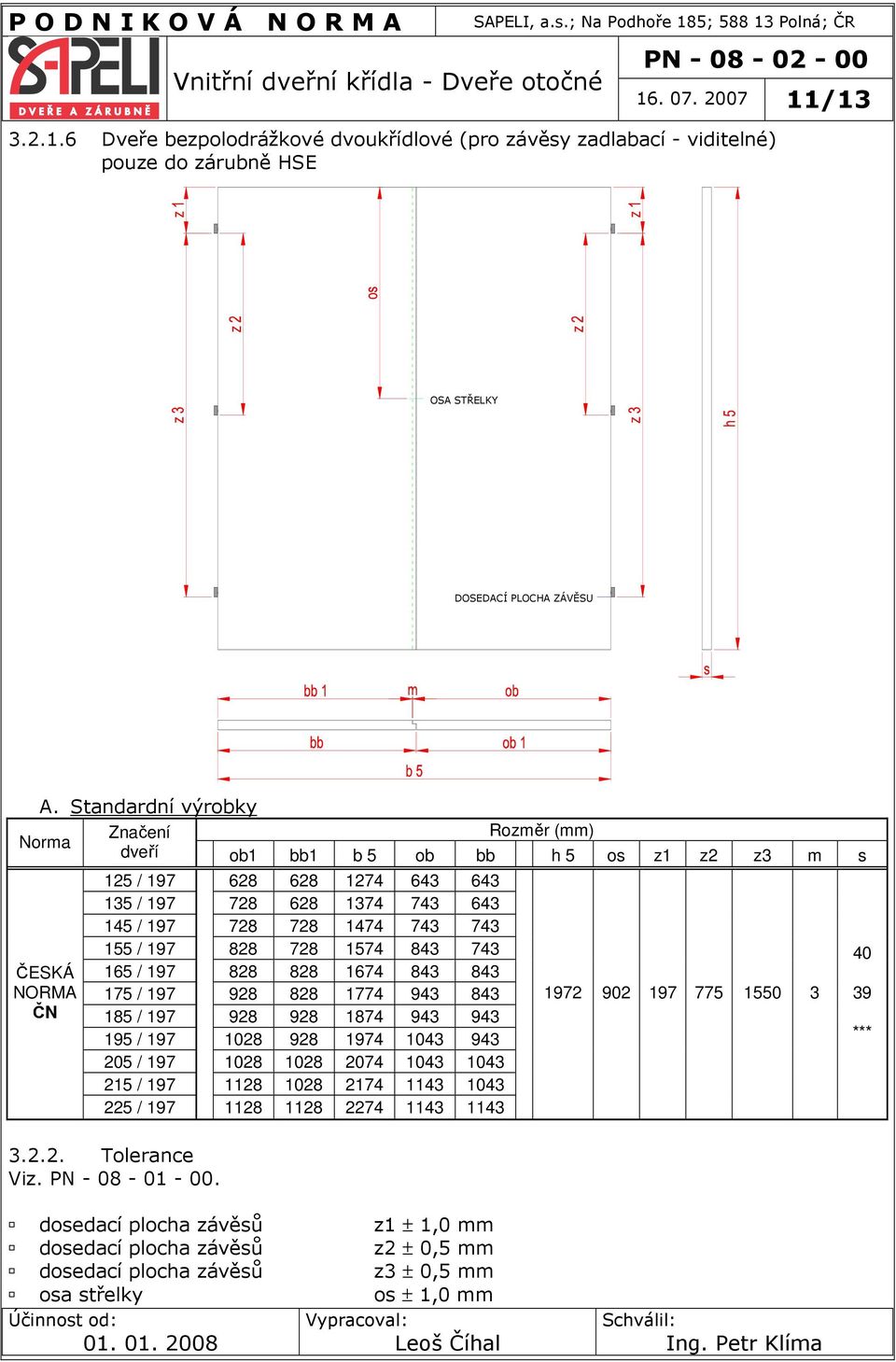

11 / Dveře bezpolodrážkové dvoukřídlové (pro závěsy zadlabací - viditelné) pouze do zárubně HSE OSA STŘELKY DOSEDACÍ PLOCHA ZÁVĚSU A. Standardní výrobky dveří ob1 bb1 b 5 ob bb h 5 os z1 z2 z3 m s ČN 125 / / / / / / / / / / / Tolerance dosedací plocha závěsů z1 ± 1,0 mm dosedací plocha závěsů z2 ± 0,5 mm dosedací plocha závěsů z3 ± 0,5 mm osa střelky os ± 1,0 mm

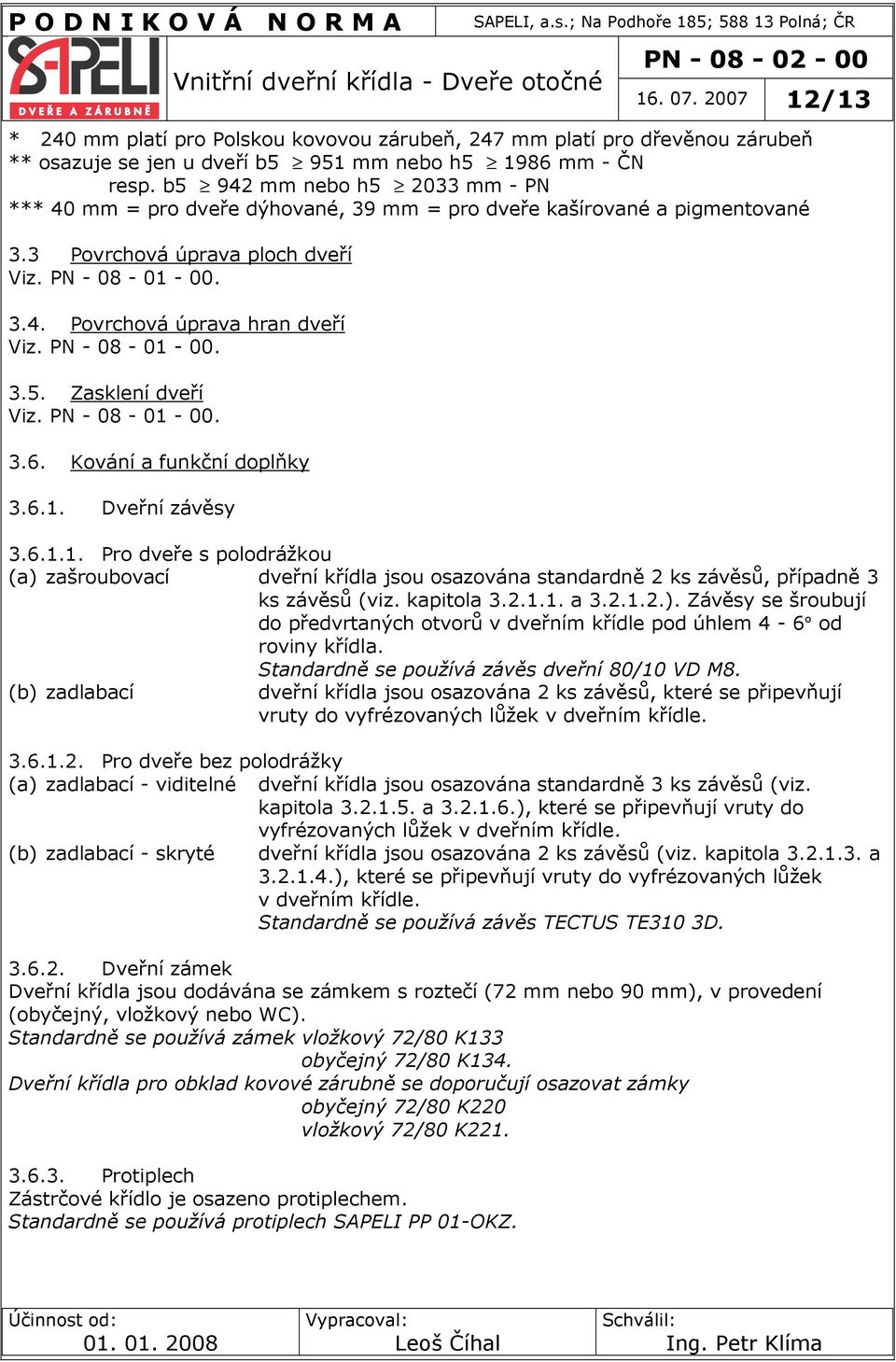

12 /13 * 2 mm platí pro Polskou kovovou zárubeň, 247 mm platí pro dřevěnou zárubeň ** osazuje se jen u dveří b5 951 mm nebo h mm - ČN resp. b5 942 mm nebo h mm - PN mm = pro dveře dýhované, mm = pro dveře kašírované a pigmentované 3.3 Povrchová úprava ploch dveří 3.4. Povrchová úprava hran dveří 3.5. Zasklení dveří 3.6. Kování a funkční doplňky Dveřní závěsy Pro dveře s polodrážkou (a) zašroubovací dveřní křídla jsou osazována standardně 2 ks závěsů, případně 3 ks závěsů (viz. kapitola a ). Závěsy se šroubují do předvrtaných otvorů v dveřním křídle pod úhlem 4-6 od roviny křídla. Standardně se používá závěs dveřní 80/10 VD M8. (b) zadlabací dveřní křídla jsou osazována 2 ks závěsů, které se připevňují vruty do vyfrézovaných lůžek v dveřním křídle Pro dveře bez polodrážky (a) zadlabací - viditelné dveřní křídla jsou osazována standardně 3 ks závěsů (viz. kapitola a ), které se připevňují vruty do vyfrézovaných lůžek v dveřním křídle. (b) zadlabací - skryté dveřní křídla jsou osazována 2 ks závěsů (viz. kapitola a ), které se připevňují vruty do vyfrézovaných lůžek v dveřním křídle. Standardně se používá závěs TECTUS TE310 3D Dveřní zámek Dveřní křídla jsou dodávána se zámkem s roztečí (72 mm nebo 90 mm), v provedení (obyčejný, vložkový nebo WC). Standardně se používá zámek vložkový 72/80 K133 obyčejný 72/80 K134. Dveřní křídla pro obklad kovové zárubně se doporučují osazovat zámky obyčejný 72/80 K220 vložkový 72/80 K Protiplech Zástrčové křídlo je osazeno protiplechem. Standardně se používá protiplech SAPELI PP 01-OKZ.

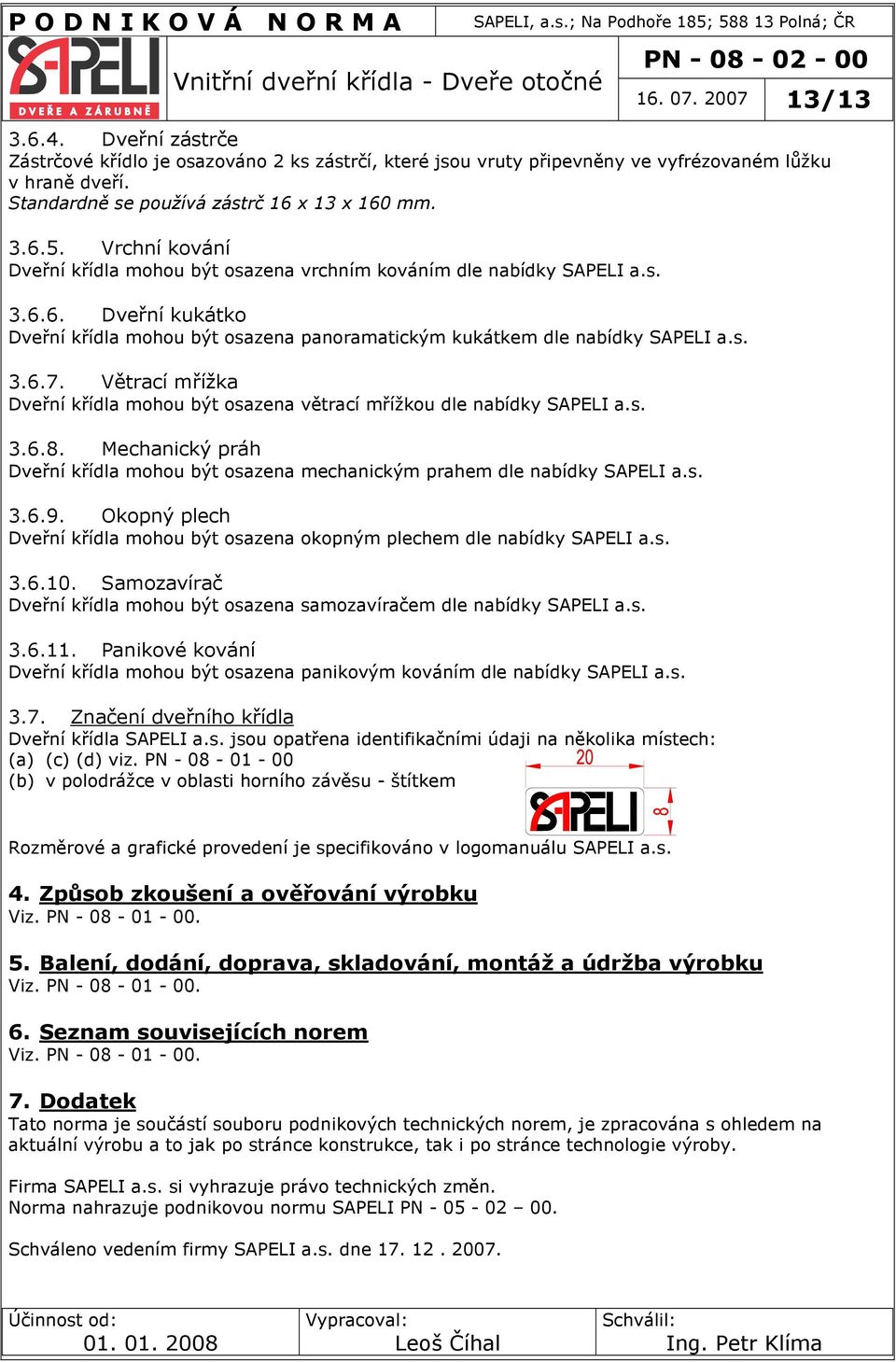

13 / Dveřní zástrče Zástrčové křídlo je osazováno 2 ks zástrčí, které jsou vruty připevněny ve vyfrézovaném lůžku v hraně dveří. Standardně se používá zástrč 16 x 13 x 160 mm Vrchní kování Dveřní křídla mohou být osazena vrchním kováním dle nabídky SAPELI a.s Dveřní kukátko Dveřní křídla mohou být osazena panoramatickým kukátkem dle nabídky SAPELI a.s Větrací mřížka Dveřní křídla mohou být osazena větrací mřížkou dle nabídky SAPELI a.s Mechanický práh Dveřní křídla mohou být osazena mechanickým prahem dle nabídky SAPELI a.s Okopný plech Dveřní křídla mohou být osazena okopným plechem dle nabídky SAPELI a.s Samozavírač Dveřní křídla mohou být osazena samozavíračem dle nabídky SAPELI a.s Panikové kování Dveřní křídla mohou být osazena panikovým kováním dle nabídky SAPELI a.s dveřního křídla Dveřní křídla SAPELI a.s. jsou opatřena identifikačními údaji na několika místech: (a) (c) (d) viz. PN (b) v polodrážce v oblasti horního závěsu - štítkem Rozměrové a grafické provedení je specifikováno v logomanuálu SAPELI a.s. 4. Způsob zkoušení a ověřování výrobku 5. Balení, dodání, doprava, skladování, montáž a údržba výrobku 6. Seznam souvisejících norem 7. Dodatek Tato norma je součástí souboru podnikových technických norem, je zpracována s ohledem na aktuální výrobu a to jak po stránce konstrukce, tak i po stránce technologie výroby. Firma SAPELI a.s. si vyhrazuje právo technických změn. nahrazuje podnikovou normu SAPELI PN Schváleno vedením firmy SAPELI a.s. dne
