1 Scorpion DCS od společnosti Návod k obsluze Návod je kompatibilní s Kunzle & Tasin Qx45 1

2 Slovo úvodem Tento návod obsahuje důležité informace pro bezpečné používání a ovládání tohoto stroje. Pokud si návod nepřečtete před tím, než začnete stroj používat, nastavovat nebo provádět jeho servis, může dojít ke zraněním osob nebo k materiálním škodám. Každý, kdo stroj obsluhuje, by měl rozumět tomu, jak se stroj používá a obsluhuje před tím, než jej zapne. Uschovejte návod pro budoucí použití. Tento návod je přeložený do ANGLIČTINY z originální italské verze. Pro nový návod kontaktujte: Kunzle & Tasin S.r.l. SÍDLO Via Circonvallazione est, 2/ Cassolnovo (PV) - Itálie PROVOZNÍ CENTRÁLA Via Cajkovskij, Cinisello Balsamo (MI) - Itálie Tel Fax info@kunzletasin.com 2

3 Obsah Popis symbolů stroje 4 Bezpečnostní pokyny pro obsluhu 4 Skladování 5 Přeprava stroje a manipulace s ním 5 Přeprava jednou osobou 5 Přeprava dvěma osobami 7 Úvod 7 Informace o bezpečnostním použití stroje 7 Správné použití 8 Výrobní štítek stroje 8 Zahájení provozu 8 Pokyny pro montáž 8 Pokyny pro elektroinstalaci 9 Kabely, prodlužovací kabely a zástrčky 10 Pokyny pro likvidaci brusného prachu vytvořeného v průběhu použití 10 Doporučená preventivní opatření pro uživatele 11 Osobní bezpečnostní opatření 11 Dodržování bezpečnostních opatření a varování 11 Pokyny pro správné použití stroje 12 Technické údaje 13 Varování 14 Nedovolené použití 14 Spuštění stroje 14 Provoz brusky 14 Provoz odtahu 16 Postupy nastavení stroje 17 Úprava brusného tlaku 17 Úprava kol (na povrchu rovnoběžném k ose válce) 18 Montáž brusného materiálu 19 SCORPION DCS QX45 Roztažný (odstředivý válec) 19 SCORPION DCS QX45 EasyFit (s bublinkovým povrchem) 19 Běžná údržba 20 Komora brusného prachu (pro uživatele) 20 Válce (pro uživatele) 20 Kolečka (pro uživatele) 20 Odtah (pro uživatele) 20 Prachový sáček (pro uživatele) 21 Napětí řemenu 21 Ložiska (pouze pro servisní pracovníky) 22 Náhradní díly 22 Nouzové situace (pro uživatele) 23 Závady 23 Příčiny 23 Řešení 23 Prohlášení o shodě 24 Likvidace 25 3

4 Popis symbolů stroje PŘED POUŽITÍM STROJE SI PŘEČTĚTE POKYNY V TOMTO NÁVODU PŘI POUŽITÍ STROJE JE DOPORUČENO POUŽÍVAT OCHRANU PROTI HLUKU PŘI POUŽITÍ STROJE JE DOPORUČENO POUŽÍVAT OCHRANU DÝCHCÍCH CEST ÚRAZU ELEKTRICKÝM PROUDEM ÚRAZU POHYBLIVÝMI ČÁSTMI STROJE Bezpečnostní pokyny pro obsluhu znamená Nedodržení upozornění uvedených na stroji nebo v tomto návodu, může mít za následek smrt nebo vážné zranění pracovníků obsluhy nebo jiných osob. Přečtěte si a dodržujte všechna upozornění na stroji nebo v tomto návodu. VAROVÁNÍ znamená Nedodržení upozornění VAROVÁNÍ uvedených na stroji nebo v tomto návodu, může mít za následek zranění pracovníků obsluhy nebo jiných osob. Přečtěte si a dodržujte všechna upozornění VAROVÁNÍ na stroji nebo v tomto návodu. UPOZORNĚNÍ znamená Nedodržení upozornění UPOZORNĚNÍ uvedených na stroji nebo v tomto návodu, může mít za následek zranění pracovníků obsluhy nebo jiných osob. Přečtěte si a dodržujte všechna upozornění UPOZORNĚNÍ na stroji nebo v tomto návodu. : Pokud si nepřečtete návod k obsluze stroje SCORPION DCS QX45 před tím, než jej začnete provozovat, nastavovat nebo provádět jeho údržbu, může dojít k poranění osob nebo škodám na majetku. Každý, kdo stroj obsluhuje, by měl rozumět tomu, jak se stroj používá a obsluhuje před tím, než jej zapne. 4

5 Skladování Je doporučeno stroj skladovat v jeho originálním balení. V takovém případě je možné skladovat maximálně dvě balení na sobě. Pokud je stroj vyjmut z originálního balení a nepoužívá se, zabezpečte, aby se kolečka a válec nedotýkaly země. V tomto případě použijte dvě podpěry minimálně 50 mm vysoké, na které stroj uložíte, přičemž stroj je uložen na základní rám. UPOZORNĚNÍ Toto zařízení je určeno pouze pro použití v suchých podmínkách a nesmí být skladováno nebo používáno ve venkovních či vlhkých podmínkách. Skladujte stroj v suchých prostorách, jinak může dojít k jeho poškození. Teplota skladování od -20 C do 50 C. Přeprava stroje a manipulace s ním Přeprava jednou osobou VAROVÁNÍ Požádejte o pomoc se zdviháním stroje v důsledku jeho velké hmotnosti. Pro snadnější přepravu lze stroj demontovat na několik částí: Rukojeť Odtahová jednotka Držák nádoby (který může být demontován společně s rukojetí) Základní rám s válcem a motorem Postupujte takto: 1. Odpojte napájecí kabel odtahové jednotky z napájecí sítě. 2. Odpojte napájecí kabel motoru ze zásuvky na základním rámu.. 5

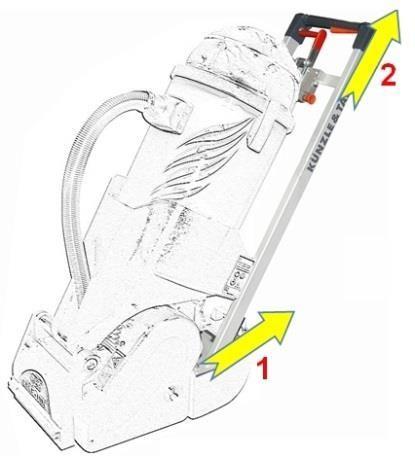

6 Přeprava stroje a manipulace s ním Přeprava jednou osobou 1. Vyjměte pružnou hadici z otvoru na těle odtahové jednotky (1). Zdvihněte odtahovou jednotku a vyjměte ji z uložení (2). 2. Povolte šroub. 3. Odpojte držák nádoby od rukojeti. 4. Po zdvihnutí páky pro zdvihání válce dopředu, zdvihněte objímku a uvolněte tyč ze spoje. 5. Povolte šroub. 6. Vyjměte rukojeť z uložení tak, že ji mírně posunete dozadu a pak vytáhnete svisle nahoru. 7. Zdvihněte základový rám za ochranný čep vepředu (1) a přepravní madlo vzadu (2). 6

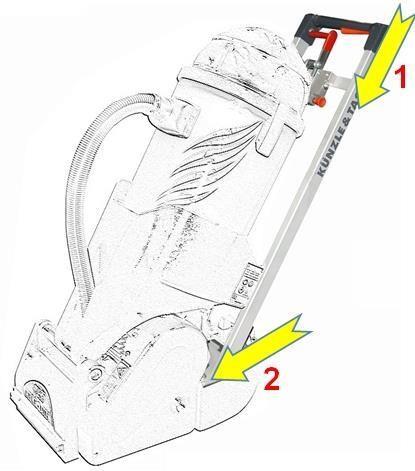

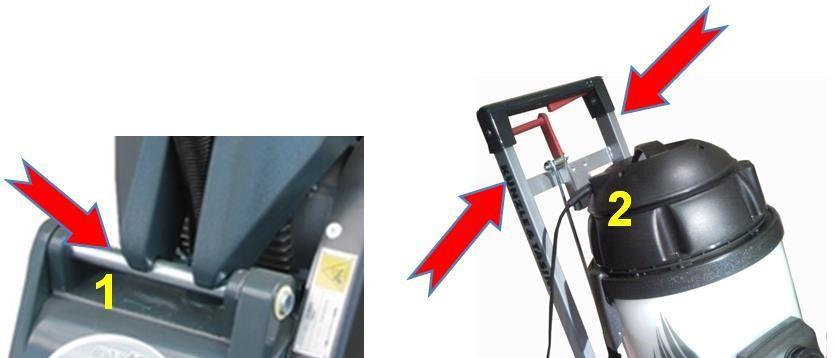

7 Přeprava stroje a manipulace s ním 1. Přeprava dvěma osobami Pokud mají být součásti stroje přepravovány odděleně dvěma osobami, proveďte demontáž podle pokynů výše (až do bodu 7) a pak postupujte takto: 1. Jeden pracovník sevře ochranný čep válce (1). 2. Druhý pracovník chytne stroj za zadní madlo (2). Pokud má být stroj přepravován v plně sestavené podobě dvěma osobami, postupujte takto: 1. Jeden pracovník sevře ochranný čep válce (1). 2. Druhý pracovník uchopí stroj za svislé tyče rukojeti oběma rukama (2). UPOZORNĚNÍ Zařízení nesmí být používáno osobou (včetně děti) s fyzickým či duševním postižením anebo osobou, která nemá potřebné zkušenosti či dovednosti - pokud takové osoby nedostanou pokyny ohledně použití zařízení a nejsou dozorovány zodpovědnou osobou. Je nezbytné zajistit, aby si se strojem nehrály děti. Úvod 1. Informace o bezpečném použití stroje Tento návod je třeba si pečlivě přečíst před prvním použitím brusky na dřevěné podlahy SCORPION DCS QX45. Návod obsahuje důležité informace pro bezpečnost a správné zacházení se strojem a pomůže vám v případě jakýchkoli nejasností nebo dotazů tak, abyste stroj mohli provozovat snadno a bezpečně. Odstranění bezpečnostních prvků může způsobit smrt nebo poranění osob. Před prvním použití se se strojem nejprve důkladně seznamte. Pokud vzniknou situace, které nejsou popsané v tomto návodu, kontaktujte svého prodejce nebo společnost Kunzle & Tasin s.r.l. 7

8 Úvod Správné použití Bruska SCORPION DCS QX45 na broušení podlah je určená jen na suché broušení podlah. Jakékoli jiné použití bez souhlasu výrobce je zakázáno. Nepoužívejte na mokrých podlahách. Viz také kapitola nedovolené použití na str. 13. Udržujte ruce a šaty mimo pohyblivé části stroje. Pracovní plocha je chráněna rámem stroje a pohyblivým krytem chránícím brusný válec. Výrobní štítek stroje Na výrobním štítku jsou uvedeny tyto informace: 1. Model stroje 2. Bezpečnostní symboly 3. Výkon motoru 4. Frekvence 5. Napájecí napětí 6. Jméno výrobce 7. Země výroby 8. Rok výroby nebo viz sériové číslo 9. Sériové číslo: Sériové číslo ukazuje: - první dvě čísla uvádí rok výroby (13 = 2013) - další trojčíslí označuje datum výroby (029 = 29. ledna) - poslední dvojčíslí označuje číslo stroje vyrobeného v daný den (16 = šestnáctý stroj) Zahájení provozu Pokyny pro montáž Postup pro sestavení stroje po převozu: 1. Vložte rukojeť do dvou bočních vodítek v uvedeném sledu (1-2). 2. Dotáhněte šroub. 3. Vložte tyčku do spojky a poté spusťte pouzdro a vše pevně dotáhněte. 8

9 Zahájení provozu Pokyny pro montáž 4. Vložte držák nádoby do uložení na rukojeti a zajistěte jej pomocí šroubu. 5. Vložte jednotku odtahu do držáku. 6. Připojte zástrčku motoru do zásuvky na odtahové části. Připojte spojovací kabel rukojeti/motoru do zásuvky na straně motorové části. 7. Zdvihněte válec pomocí páky zdvihání válce, aby byl zajištěn ve svém krytu. Při užívání ne zcela sestaveného stroje může dojít k poranění osob nebo škodám na majetku. Nepoužívejte stroj, pokud není zcela sestavený. Udržujte všechny spoje těsné a pevně dotažené. Provádějte údržbu stroje v souladu s předpisy. Pokyny pro elektroinstalaci UPOZORNĚNÍ VAROVÁNÍ VAROVÁNÍ VAROVÁNÍ VAROVÁNÍ Tento stroj je možné provozovat pouze s napětím a frekvencí, které jsou uvedeny na výrobním štítku stroje. Před připojením přívodního kabelu k napájecí síti zkontrolujte, zda má síť správnou frekvenci a napětí. Nevystavujte stroj dešti. Tento stroj je určen pouze pro použití za sucha. Stroj uchovávejte v suchých prostorách a nepoužívejte jej ve vlhkých nebo mokrých objektech. V případě, že stroj není správně připojen k napájecí síti, hrozí nebezpečí úrazu nebo smrti v důsledku zásahu elektrickým proudem. Abyste zabránili zranění v důsledku zásahu el. proudem, vždy používejte řádně uzemněnou elektroinstalaci. Pro zajištění maximální ochrany proti úrazu elektrickým proudem použijte obvod chráněný napěťovou ochranou. Neautorizované zásahy do uzemnění mohou způsobit smrt v důsledku zásahu el. proudem. Neodstřihávejte, neodstraňuje ani nepoškozujte zemnění. V případě, že zástrčka neodpovídá zásuvce, konzultujte tuto věc s kvalifikovaným elektrotechnikem. Nepoužívejte stroj, pokud spínač nefunguje správně. 9

10 Zahájení provozu Pokyny pro elektroinstalaci Pokud je stroj používán s poškozenou zástrčkou nebo přívodním kabelem, může dojít k usmrcení v důsledku zasažení elektrickým proudem. V případě, že jsou zástrčky jakkoli opotřebené nebo poškozené, nechte je výrobcem nebo pracovníky technické podpory společnosti K&T či obdobně kvalifikovanými osobami vyměnit, abyste zabránili ohrožení bezpečnosti. Kabely, prodlužovací kabely a zástrčky Používejte pouze schválené kabely. Maximální doporučená délka kabelu je 7 m; u větších délek použijte kabely o větším průřezu. UPOZORNĚNÍ VAROVÁNÍ VAROVÁNÍ Použití stroje s nevhodným průřezem kabelů nebo jejich nadměrnou délkou může způsobit poranění osob nebo škody na majetku. Stroj nikdy nepřemisťujte tak, že byste tahali za kabel. Kabel nevytahujte ze zásuvky taháním za něj. Chraňte přívodní kabel před zdroji tepla, olejem a ostrými hranami. UPOZORNĚNÍ STROJ S JEDNOFÁZOVÝM MOTOREM 230V 50Hz U strojů s jednofázovým motorem V~50Hz (Evropa) je nezbytné použít přívodní kabel HO5VV- 3x1,5 mm2 schválený HAR spolu se schválenou zástrčkou SCHUKO 2P+T16A V. U verzí určených mimo Evropu kontaktujte autorizovaného distributora společnosti K&T. Pokyny pro likvidaci brusného prachu vytvořeného v průběhu použití Brusný prach se může samovolně vznítit a způsobit zranění nebo škodu. Musí být likvidován řádným způsobem. Vždy vyprázdněte brusný prach do kovových nádob, které se nacházejí vně budovy. Nepoužívejte prachové sáčky opakovaně Brusný prach se může samovolně vznítit a způsobit zranění nebo škodu. Sáček vyměňte v okamžiku, kdy bude plný z 1/3, nebo pokud stroj nemá být dále používán. Nikdy nenechávejte plný prachový sáček bez dohledu. Nevyprazdňujte obsah prachového sáčku do ohně. 10

11 Doporučená preventivní opatření pro uživatele Osobní bezpečnostní opatření VAROVÁNÍ VAROVÁNÍ VAROVÁNÍ UPOZORNĚNÍ Brusný prach se může šířit vzduchem a při broušení může dojít k jeho vdechování. Při broušení vždy používejte respirátor. V případě, že nepoužijete vhodný pracovní oděv, může dojít ke zranění očí či těla. V průběhu broušení vždy používejte bezpečnostní brýle, ochranný oděv a respirátor. Dlouhodobé vystavení hluku v průběhu broušení může vést k poškození sluchu. Při broušení vždy používejte ochranu sluchu. Vždy se plně soustřeďte na práci a soustavně sledujte veškerou činnost. Používejte zdravý rozum. Nepoužívejte stroj, jestliže jste unaveni. Dodržování bezpečnostních opatření a varování Při užívání ne zcela sestaveného stroje může dojít k poranění osob nebo ke škodám na majetku. Nepoužívejte stroj, pokud není zcela sestavený. Udržujte všechny spoje těsné. Provádějte údržbu stroje v souladu s předpisy. Použití brusky bez řádně umístěných bezpečnostních prvků a krytů může mít za následek zranění osob či materiální škody. Zajistěte, aby byly všechny bezpečnostní prvky a kryty vždy řádně osazeny a dotaženy. Podlahová bruska může vytvořit výbušné prostředí. Cigarety, doutníky, dýmky, zapalovače, přímý oheň či jiné zdroje vznícení mohou být příčinou exploze, pokud se vyskytnou v průběhu broušení. V blízkosti zdrojů ohně nesmí být udržovány žádné zdroje vznícení. Špatná ventilace pracovního prostředí může způsobit explozi, kdy se těkavé látky, jako jsou rozpouštědla, ředidla, alkohol, paliva, některé barvy, dřevěný brusný prach a jiné vznětlivé materiály, dostanou do atmosféry. Brusný stroj může být příčinou vznícení těchto těkavých látek. Přečtěte si pokyny výrobce pro používání veškerých chemických látek a stanovte jejich hořlavost. Zajistěte dobrou ventilaci na pracovišti. Pokud při broušení narazíte na hřebík, může dojít k explozi nebo požáru. Před tím, než začnete příslušný povrch brousit, se ujistěte, že jsou všechny hřebíky zapuštěny. V případě opakovaných výpadků napájení nebo jeho nevhodného dimenzování může dojít k vážným škodám. Všechny pojistky, bezpečnostní zařízení a napájení by měly být zkontrolované autorizovaným elektrotechnikem Provádění údržby a/nebo oprav stroje v okamžiku, kdy není plně odpojen od napájení, může způsobit smrt v důsledku zásahu elektrickým proudem. Odpojte stroj od napájení před tím, než zahájíte jakoukoli údržbu nebo opravy. Připojení stroje k obvodu, jenž není uzemněný, může způsobit smrt v důsledku zásahu elektrickým proudem. Nikdy neodpojujte ani neodstraňujte zemnící vodič. Pokud zemnící vodič chybí nebo máte pochyby o uzemnění obvodu, konzultujte to s elektrotechnikem. 11

12 Doporučená preventivní opatření pro uživatele Dodržování bezpečnostních opatření a varování VAROVÁNÍ UPOZORNĚNÍÍ UPOZORNĚNÍ Použití stroje s poškozeným kabelem může mít za následek zásah elektrickým proudem. Pravidelně kontrolujte, zda kabel není poškozený (roztřepený nebo opotřebený). Nepoužívejte stroj, pokud je napájecí kabel poškozený. Nepoužívejte elektrický kabel pro přemisťování stoje. Pokud stroj přejede přes napájecí kabel a poškodí ho, hrozí nebezpečí poranění či materiálních škod. Udržujte kabel v bezpečné vzdálenosti od spodní části stroje, abyste zabránili kontaktu s brusnými částmi. Přívodní kabel je nutné mít neustále zdvihnutý nad strojem. Pohyblivé části stroje mohou způsobit vážná poranění či materiální škody. Udržujte ruce, nohy a volné části oděvu mimo veškeré pohyblivé součásti brusky. Provádění údržby nebo výměny prachového sáčku oprav stroje v okamžiku, kdy není odpojen od napájení, může způsobit poranění obsluhy nebo osob v blízkosti stroje. Nedodržení pokynů uvedených na tomto stroji a v tomto návodu může způsobit vážná poranění a/nebo materiální škody. Přečtěte si veškeré bezpečnostní pokyny a dodržujte je. Zajistěte, aby byly veškeré štítky, nálepky, výstrahy a pokyny dobře připevněny ke stroji. Nové štítky lze získat od autorizovaného prodejce společnosti K&T. Pokud jsou činnosti údržby a opravy prováděny neoprávněnými osobami, může dojít k poraněním nebo materiálním škodám. Pokud stroj není uchováván v suchých prostorách, může dojít k jeho poškození. Uchovávejte stroj v suchých prostorách. Pokyny pro správné použití stroje Pečlivě si přečtěte tento návod a seznamte se se strojem. Zařízení je vhodné pro průmyslové použití, např. v hotelích, školách, nemocnicích, kancelářích, továrnách a obchodech. Informace uvedené níže se týkají především nebezpečí pro pracovníky obsluhy a/nebo samotný stroj. Je důležité, abyste dokázali rozpoznat výskyt takových okolností. Odstranění bezpečnostních prvků může způsobit smrt nebo poranění osob. Podnikněte veškeré kroky za účelem vyškolení osob, které budou stroj používat. Okamžitě nahlaste jakákoli poškození stroje či jeho nesprávnou funkci. 1. Udržujte ruce a šaty mimo otáčející se části stroje. 2. V okamžiku, kdy je spuštěn motor, udržujte ruce na rukojeti. 3. Nenechávejte stroj bez dozoru, jestliže běží motor. 4. Při použití stroje musí být vždy správně nainstalován prachový sáček. 5. Neodpojujte prachový sáček v okamžiku, kdy běží motor. 6. Při provádění údržby je vždy třeba nejdříve odpojit přívodní kabel od napájecí sítě. 7. Při přepravě postupujte opatrně především s ohledem na vyšší hmotnost jednotlivých dílů, které stroj tvoří. 8. Vždy používejte stroj v dobře větraných prostorách. 9. Brusný prach vždy řádně likvidujte. 10. Použijte typ a množství abrazivních materiálů předepsaných v tomto návodu. 11. Vždy udržujte pracoviště dobře osvětlené. 12. Použití jiných než doporučených příslušenství může způsobit poranění osob. 13. Bruska je určena pouze pro vnitřní použití. Při výměně brusného pásu vždy odpojte přívodní kabel ze zásuvky (a ne propojovací kabel mezi motorem a rukojetí). Nedodržení tohoto pokynu by mohlo mít za následek poranění rukou v případě náhodného spuštění stroje a válce. 12

13 Technické údaje Rozměry brusného materiálu na válci: Roztažný EasyFit Šířka válce: Roztažný EasyFit Průměr válce: Roztažný EasyFit Otáčky válce: Roztažný EasyFit Motor: (A52) Evropa (A69) USA 200 x 480 mm (kruh) 200 x 470 mm (list) 200 mm 203 mm 150,5 mm 147,5 mm 3000 ot./min ot./min. 230V 50 Hz 1,3 kw 115V 60 Hz 0,75 kw Sací jednotka: Spouštění: Regulace vyrovnání: 230V 50 Hz 1,2 kw Kap. = 170m 3 /h Vserb. = 33 lt ovladač na rukojeti nastavitelné pomocí šroubů na rámu Ochrana motoru: přítomnost obsluhy (ovládací páka) - stroj se zastaví, když je páka uvolněna Kolečka: Ložiska: Nastavení přítlaku válce: Úroveň hluku (IEC (úroveň hluku A měřená ze vzdálenosti 0,4 m od rukojeti a ve výšce 1,5 m od země) Ø 80 mm vyměnitelná ložiska s náplní maziva na celou dobu životnosti 2 polohy 80 db(a) max Vibrace (ISO 5349) (frekvenčně vážené střední kvadratické zrychlení) Rozměry stroje Hmotnost netto Hmotnost brutto Balení v kartonu Hmotnost brutto Balení v kartonu 1,45 m m/s2 320 x 870 x 950 mm 43 kg 1 položka 400 x 800 x 1150 mm 56 kg Standardní vybavení 10 papírových sáčků (2 balení P/N ) Vakuová sada Klíče spouštění Návod k obsluze 13

14 Varování Nedovolené použití VAROVÁNÍ Zařízení nesmí být používáno osobou (včetně děti) s fyzickým či duševním postižením anebo osobou, která nemá potřebné zkušenosti či dovednosti - pokud takové osoby nedostanou pokyny ohledně použití zařízení a nejsou dozorovány zodpovědnou osobou. UPOZORNĚNÍ UPOZORNĚNÍ UPOZORNĚNÍ Toto zařízení není vhodné pro sběr zdraví škodlivého prachu. Použití stroje pro přesun předmětů nebo jeho pohyb na nakloněné rovině může způsobit poranění osob nebo materiální škody. Stroj je určen pouze k broušení suchých dřevěných podlah, které jsou vodorovné nebo s maximálním sklonem 2 %. Nepoužívejte stroj k broušení nábytku. Nesedejte si obkročmo na stroj v okamžiku, kdy je v provozu. Broušené povrchy mohou být vážně poškozeny, pokud stroj necháte působit na jednom místě a přitom dochází ke kontaktu s povrchem. Abyste zabránili poškození povrchu, spouštějte stroj opatrně. Při spouštění a zdvihání brusných částí nezastavujte - stále se pohybujte stejnou rychlostí. Spuštění stroje Provoz brusky Při spouštění stroje postupujte takto: 1. Seznamte se se strojem a přečtěte si všechny pokyny a bezpečnostní upozornění. Zajistěte, aby si všichni pracovníci obsluhy přečetli tento návod. 2. Sejměte hlavici odtahu a filtr z těla odtahové jednotky. 3. Umístěte prachový sáček do nádoby podle vyobrazení níže. 4. Opětovně horní část nainstalujte pomocí upínacích háčků. 5. Zjistěte, kde se nachází napájecí zásuvka. Zásuvka musí být kompatibilní se zástrčkou. Abyste se vyhnuli rizikům úrazu elektrickým proudem, zásuvka mu být uzemněna a pojistka musí být na 20 A. 14

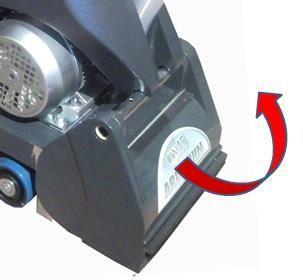

15 Spuštění stroje Provoz brusky 6. Udržujte kabel mimo pracovní trasu stroje. 7. Otočte kryt pásu směrem nahoru. 8. Instalujte brusný pás v souladu s postupem MONTÁŽ BRUSNÉHO MATERIÁLU (str. 17) v závislosti na typu válce nainstalovaného na stroji. 8. Zkontrolujte, zda je páka zatažená a válec je zdvihnutý. 10. Zavřete kryt brusného materiálu. 11. Zkontrolujte, zda je kabel motoru připojen do zásuvky na horní straně odtahu a propojovací kabel rukojeti/motoru do zásuvky na boku motoru. 12. Připojte zástrčku do napájecí zásuvky. 13. Zapněte odtah tak, že stisknete spínač na horní straně odtahu. 14. Uvolněte páku pro zdvihání válce tak, že zatáhnete za červené tlačítko na opačné straně páky do strany. 15 Motor spustíte tak, že stisknete tlačítko spuštění. 15

16 Spuštění stroje Provoz brusky 16. Broušení: - držte červenou páčku stisknutou (1). - spouštějte válec k podlaze postupně tak, že budete posunovat páku ovládání válce dopředu. 17. Pro zastavení stroje: -zatáhněte páku pro zdvihání válce (1). -uvolněte tlačítko spuštění (2) VAROVÁNÍ Náhlé uvolnění páky může způsobit příliš hluboké vrypy do pracovního povrchu, které se jen ztěžka odstraňují dalším broušením. Provoz vysavače Viz předchozí postup body 1 až 4. Pak postupujte takto: 5. Odpojte pružnou hadici z otvoru na těle odtahové jednotky. 6. Umístěte pružnou hadici (dodávanou s vakuovou sadou) tak, že vložíte jeden konec (tuhá plastová koncovka) do vstupu na těle odtahu a druhou (gumovou koncovku) na odtahu z okrajové brusky. 16

17 Spuštění stroje Provoz odtahu 7. Zapněte vysavač tak, že stisknete spínač na horní straně. 8. Spusťte připojené nářadí a zahajte provoz. Postupy nastavení stroje Úprava brusného tlaku Pro úpravu přítlaku válce na podlahu pomocí stavěcího šroubu postupujte takto: 1. Přesuňte šroub do pozice vyobrazené na obr. A pro snížení tlaku válce na podlahu. 2. Přesuňte šroub do pozice vyobrazené na obr. A pro zvýšení tlaku válce na podlahu. 3. Pro změnu z nižšího na vyšší tlak postupujte dle obr. B - zdvihněte šroub a otočte jím doprava tak, aby byly čepy umístěny v hlubší části. 17

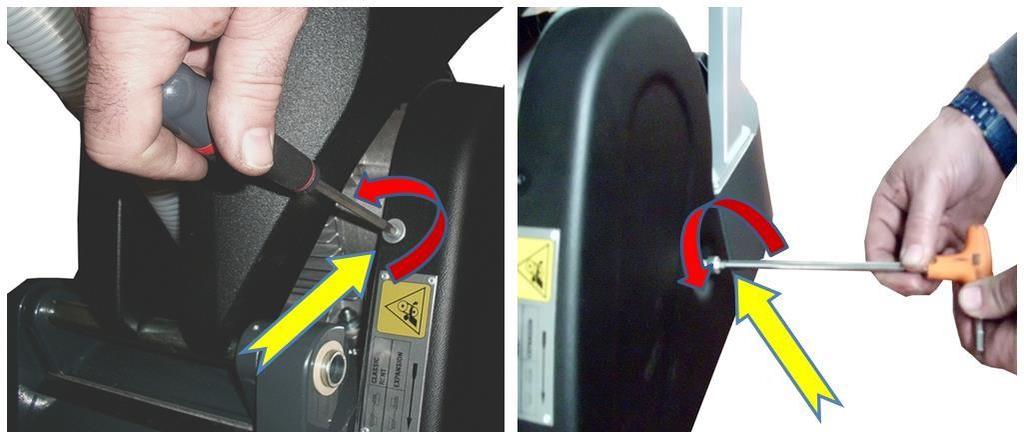

18 Postupy nastavení stroje Úprava kol (na povrchu rovnoběžném k ose válce) Pro změnu polohy koleček postupujte takto: 1. Otevřete bezpečnostní kryt pásu tak, že povolíte šrouby označené šipkou. 2. Povolte pojistnou matku. 3. Otočení stavěcího šroubu po směru hodinových ručiček sníží konec válce na straně výdechu motoru směrem k podlaze. 4. Otočení stavěcího šroubu proti směru hodinových ručiček zvýší konec válce na straně výdechu motoru směrem od podlahy. 5. Jakmile je požadovaná poloha dosažena, zajistěte pojistnou matku. 18

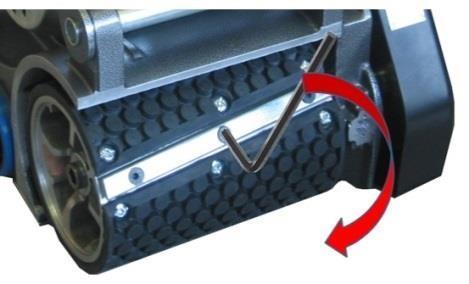

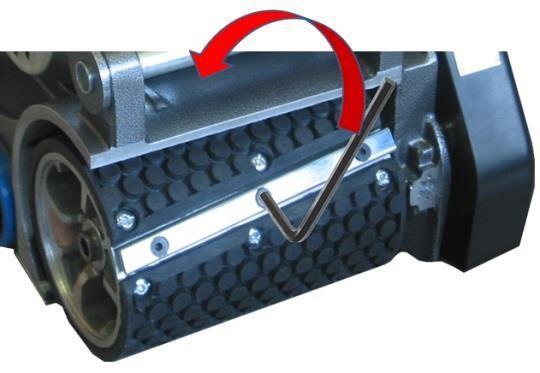

19 Montáž brusného materiálu SCORPION DCS QX45 Roztažný (odstředivý válec) Nainstalujte brusný pás na válec tak, aby brusný materiál přesahoval válec zhruba o 1,5 mm.. UPOZORNĚNÍ Nespouštějte stroj bez brusného pásu, jinak dojde k poškození válce a bude nezbytné jej vyměnit. VAROVÁNÍ Brusný pás je umístěn správně, pokud přesahuje válec o cca 1,5 mm. Použití poškozeného pásu, který se může roztrhnout při provozu, by mohlo poškodit stroj nebo podlahu. SCORPION DCS QX45 EasyFit (s bublinkovým povrchem) Povolte šrouby přítlačné lišty brusného papíru na válci pomocí vhodného šroubováku - postupujte opatrně, abyste šrouby či lištu neodstranili zcela. Vložte jeden konec brusného papíru pod přítlačnou lištu. Otočte válcem, aby se papír samovolně na válec navinul. Vložte druhý konec brusného papíru pod přítlačnou lištu. Vystřeďte brusný papír na válci a vyhlaďte veškeré nerovnosti. Pečlivě utáhněte šrouby na přítlačné liště. Pokud si nejste výsledkem jisti, šrouby povolte a postup opakujte. Brusný papír, který není řádně napjatý nebo je poškozený se může při broušení roztrhnout a poškodit stoj nebo podlahu. 20

20 Běžná údržba Abyste udrželi stroj v dobrém provozním stavu, je potřeba pravidelně kontrolovat následující položky a provádět tyto servisní úkony: Komora brusného prachu (pro uživatele) Pravidelně vysávejte komoru na brusný prach. Válce (pro uživatele) Pravidelně kontrolujte povrch válce. Odstraňte jakékoli nečistoty. Kolečka (pro uživatele) Pravidelně odstraňuje nečistoty ze stroje a z koleček. Nečistoty mohou způsobit nerovnoměrné broušení. Odtah (pro uživatele) Pravidelně kontrolujte stav látkového filtru a veškeré zbytky odstraňte jemným vytřepáním. Důsledné používání prachových sáčků na jedno použití chrání látkový filtr před ucpáním. 21

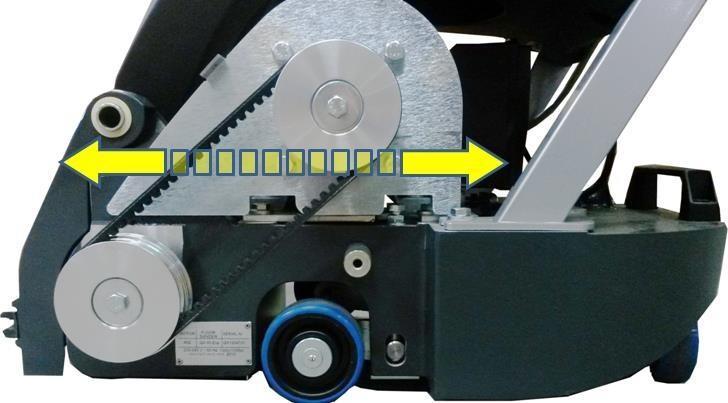

21 Běžná údržba Prachový sáček (pro uživatele) Sáček vyměňte v okamžiku, kdy bude plný z 1/3, nebo pokud stroj nemá být dále používán. Nepoužívejte jeden prachový sáček opakovaně; pokaždé použijte nový prachový sáček. Napětí řemenu (pro uživatele) Každých 500 hodin provozu zkontrolujte napětí řemenu tímto způsobem: 1. Povolte šrouby označené šipkami a sejměte kryt řemenu. 2. Povolte čtyři šrouby vyobrazené šipkami (dva zepředu a dva zezadu stroje), které upevňují motor k rámu stroje. 3. Povolte šrouby označené šipkou (na zadní straně stoje), abyste mohli posunout motor dle vyobrazení na obrázku napravo. - jeho posunutí dopředu řemen povolí - jeho posunutí dozadu řemen natáhne 4. Po provedení úprav dotáhněte utahovací šrouby motoru podle popisu v bodech 2 a Osaďte kryt pásu zpět (viz číslo 1). 22

22 Běžná údržba Ložiska (pouze pro servisní pracovníky) Pravidelně kontrolujte opotřebení případně poškození ložisek v souladu s tímto harmonogramem: KOLEČKA: Po prvních 2500 hodinách HŘÍDEL VENTILÁTORU: Po prvních 2500 hodinách BRUSNÝ VÁLEC: Po prvních 5000 hodinách HŘÍDEL MOTORU: Po prvních 5000 hodinách Náhradní díly Vždy používejte pouze náhradní díly K&T. Pokud nepoužijete náhradní díly K&T nebo nebudou opravy a úpravy provedeny autorizovanou osobou, zaniká záruka a jakákoliv související odpovědnost Stroj smí opravovat pouze kvalifikované osoby. Toto elektrické zařízení je v souladu s příslušnou bezpečnostní legislativou. Opravy musí provádět kvalifikovaní pracovníci a je potřeba používat náhradní díly K&T, jinak je zde riziko vážného poranění uživatele. 23

23 SCORPION DCS QX45 Návod k obsluze_ Vydání leden 2014 Nouzové situace (pro uživatele) ZÁVADY PŘÍČINY ŘEŠENÍ Nedostatečné broušení Nevhodné nebo opotřebené brusivo. Vyměňte brusný pás. Nedostatečný přítlak válce. Nedostatečné napětí řemenu. Opotřebený řemen. Zvyšte přítlak válce. Zvyšte napětí řemenu. Vyměňte řemen. Nedostatečné otáčky motoru Nedostatečné napětí v důsledku: Přílišná délka kabelu nebo kabel o nevhodném průřezu. Nestabilní zapojení. Vadný kondenzátor. Vadný motor. Používejte kabely vhodné délky a průřezu. Zajistěte vhodná zapojení. Kontaktujte autorizovaného prodejce K&T. Kontaktujte autorizovaného prodejce K&T. Poškrábaný pracovní povrch Vadné brusivo. Vyměňte brusný pás. Povrch válce je znečištěný nebo poškozený. Nesprávné seřízení koleček. Vyčistěte/opravte/vyměňte válec s gumovým potahem. Upravte pozici koleček. Nedostatečný sběr prachu Prachový sáček plný více než z 1/3. Vyprázdněte sáček. Prachový sáček je znečištěný nebo má ucpané póry. Sací vstupy či trasy jsou ucpané. Vytřepejte nečistoty a sáček vyperte. Vyčistěte sací vstupy/trasy. Motor se nespustí Vadný spínač. Kontaktujte autorizovaného prodejce K&T. Vadný kondenzátor. Nedostatečné napětí nebo nestabilní zapojení. Vadný motor. Bez přívodního napájení. Kontaktujte autorizovaného prodejce K&T. Kontaktujte autorizovaného prodejce K&T. Kontaktujte autorizovaného prodejce K&T. Zkontrolujte přívodní napájení a zapojení do sítě. Popálený pracovní povrch Opotřebený brusný materiál. Vyměňte brusný pás. Nadměrný přítlak válce. Snižte přítlak brusného tlaku. Příliš jemné brusivo. Použijte brusivo s hrubším zrnem. 24

24 SCORPION DCS QX45 Návod k obsluze_ Vydání leden 2014 PROHLÁŠENÍ O SHODĚ PROHLÁŠENÍ O SHODĚ 95/2006 ES, 42/2006 ES 108/2004 ES, 95/2002 ES 96/2002 Es Společnost KUNZLE & TASIN S.r.l. Výrobce a osoba oprávněná sestavovat a udržovat technickou dokumentaci Sídlo Via Circonvallazione Est. 2/ Cassolnovo (PV) - Itálie Obchodní kancelář a výrobna Via Cajkovskij, Cinisello Balsamo (MI) - Itálie prohlašuje, že v rámci své výhradní odpovědnosti k výrobku: SCORPION DCS QX45 PÁSOVÁ BRUSKA PRO DŘEVĚNÉ PODLAHY které se týká toto prohlášení, splňuje tyto směrnice: 95/2006 ES (směrnice o nízkém napětí), 42/2006 CE (směrnice strojních zařízeních), 108/2004 ES (EMV), 95/2002 ES (RoHS), 96/2002 ES (směrnice WEEE). Produkt je v souladu s těmito harmonizovanými normami: Bezpečnost strojů základní pojmy, všeobecné zásady Základní terminologie, metodologie EN ISO 12100, část 1 Bezpečnost strojů základní pojmy, všeobecné zásady Technické zásady a specifikace EN ISO 12100, část 2 Bezpečnost strojů elektrické stroje a zařízení Část 1: Všeobecná pravidla EN Bezpečnosti domácích spotřebičů a podobně obecná pravidla EN Zvláštní normy pro zařízení údržby podlah a pro průmyslové i běžné použití EN Elektromagnetická kompatibilita (EMC) Meze a metody měření vlastností rádiového rušení v motorových nebo tepelných domácích spotřebičích, elektrickém nářadí a v podobných elektrických přístrojích - EN Část 3: Meze: Oddíl 2: Meze pro emise harmonického proudu (zařízení se vstupním proudem 16 A na fázi) - EN Část 3: Meze: Oddíl 11: Omezování změn napětí, kolísání napětí a flikru v rozvodných sítích nízkého napětí pro zařízení se jmenovitým proudem 16 A - EN CASSOLNOVO (PV) 27/09/2012 (místo a datum vydání) nečitelný podpis Michela Caresana - CHIEF EXECUTIVE OFFICER 25

25 SCORPION DCS QX45 Návod k obsluze_ Vydání leden 2014 Likvidace Likvidace zařízení uživateli v domácnostech v Evropské unii. Tento symbol na výrobku nebo na jeho obalu značí, že tento výrobek nesmí být likvidován spolu s ostatním komunálním odpadem. Vaší odpovědností je likvidovat již nepoužitelné zařízení jeho předáním na určeném sběrném místě pro recyklaci odpadních elektrických a elektronických zařízení. Oddělený sběr a recyklace nepoužitelných zařízení při jejich likvidaci pomáhá chránit přírodní zdroje a zajistí, aby byly recyklovány způsobem, který chrání lidské zdraví a životní prostředí. Pro více informací o tom, kde můžete odevzdat použité zařízení k recyklaci, kontaktujte prosím příslušný místní úřad, společnost provádějící likvidaci domovního odpadu nebo obchod, kde jste výrobek zakoupili. Chcete-li vyznačit, že tento produkt má zvláštní požadavky na likvidaci, připevněte štítek na zadní stranu sestavy rukojeti. Pokud zařízení obsahuje externí zdroj napájení, připojte malý štítek na zadní stranu napájecího zdroje. 26
