1 ZBGIS Ing. Valéria Hutková, Mgr. Ľuboslav Michalík Geodetický a kartografický ústav Bratislava Odborný seminár 60 rokov pôsobenia Katedry geodetických základov december 2012, Kočovce, Slovensko

2 Informačný systém geodézie, kartografie a katastra tvoria: informačný systém geodetických základov (ISGZ), informačný systém katastra nehnuteľností (ISKN), základná báza údajov pre geografický informačný systém (ZB GIS) 2/26

3 ZBGIS je model reálneho sveta s presne definovanou mierou podrobnosti a abstrakcie podľa katalógu objektov, popisuje aspekty kvality objektov a javov v čase, umožňuje ich analyzovanie a grafické prezentácie. Je geometrickým základom národnej infraštruktúry priestorových informácií. ( 2 ods. 13 zákona č. 215/1995 Z.z.) 77 Tried objektov (105 vrstiev) 163 Atribútových domén 70 Relačných vzťahov 14 mil. Objektov 133 mil. atribútových hodnôt 3/26

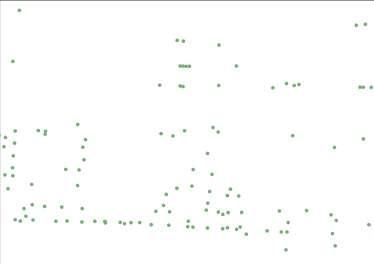

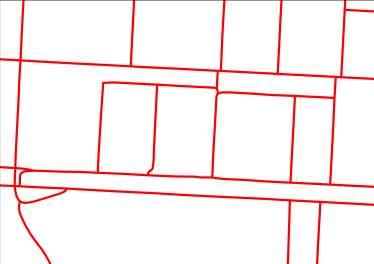

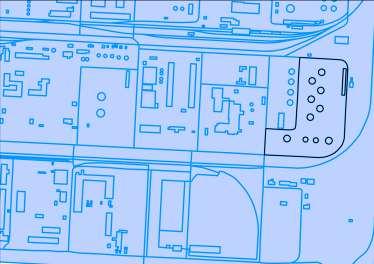

4 Geometria objektu Plocha Línia Bod Multipoint Druh geometrie Počet objektov bod línia plocha multipoint /26

5 ZBGIS FACC Feature Attribute Coding Catalogue Kód kategórie Názov kategórie A Antropogénne prvky - kultúra B Vodstvo C Výškopis D Povrch E Vegetácia F Hranice G Letecko-navigačné informácie O Cesty špeciálne S Špeciálne použitie Z Všeobecné 5/26

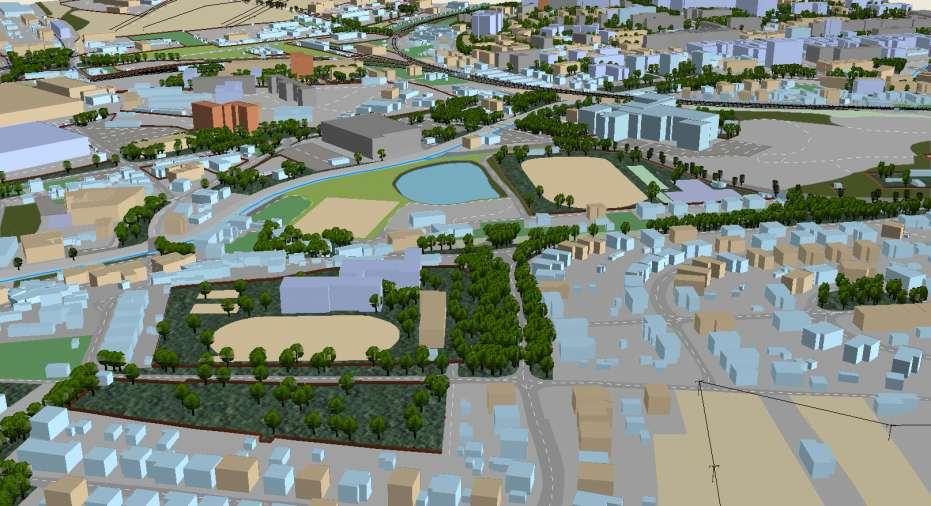

6 ZBGIS Amfiteáter Atrakcia v Vegetácia zábavnom parku, akvaparku Bazén, Chmeľnica požiarna nádrž Božie Les muky, kríž Brána, Lúka závora Orná Budova pôda Ovocný sad, Cesta záhrada Dostihová Strom a iné dráhy Trávnatý Elektrické a krovinatý vedenie porast Úžitková Chodník zeleň Vinica Ihrisko Živý plot, stromoradie Komín Lanovka, vlek Most Povrch Obilné silo, sýpka Opevnenie, Jaskyňa hradba, obranný val Násyp, ochranná Parkovisko hrádza Neúrodná Plot pôda Zárez Antropogénne prvky kultúra Pomník Vodstvo Priepust Sedimentačná Brod nádrž Skládka Fontána materiálu Hrádza, Stena hať, stavidlo lomu Koruna Stĺp hrádze lanovky Stĺp, stožiar Močiar, elektrického slanisko vedenia Nádrž plavebnej Studňa komory Tank na uskladnenie Plavebná brána kvapalín alebo plynov Tenisový kurt Prameň Transformátor Vodná plocha Tribúna Vodný tok Veža Vodopád Vodojem Zakryté skladisko Zrub, chatrč, búda Železnica Železničné priecestie

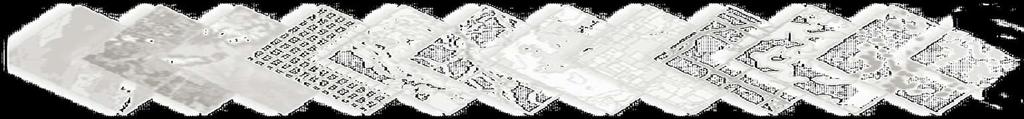

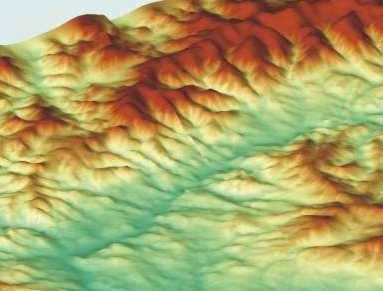

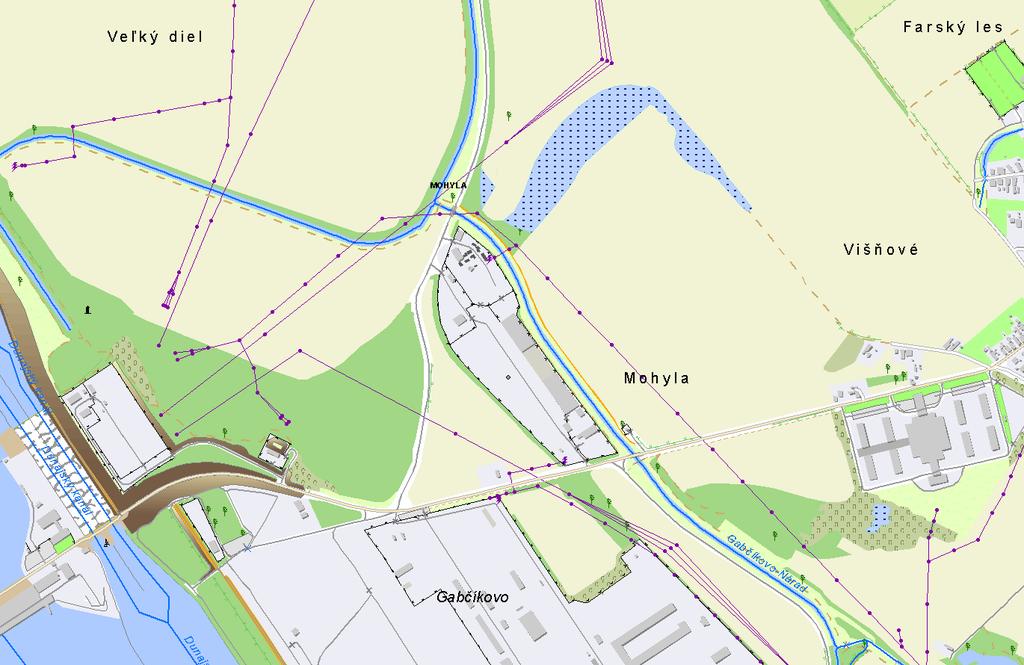

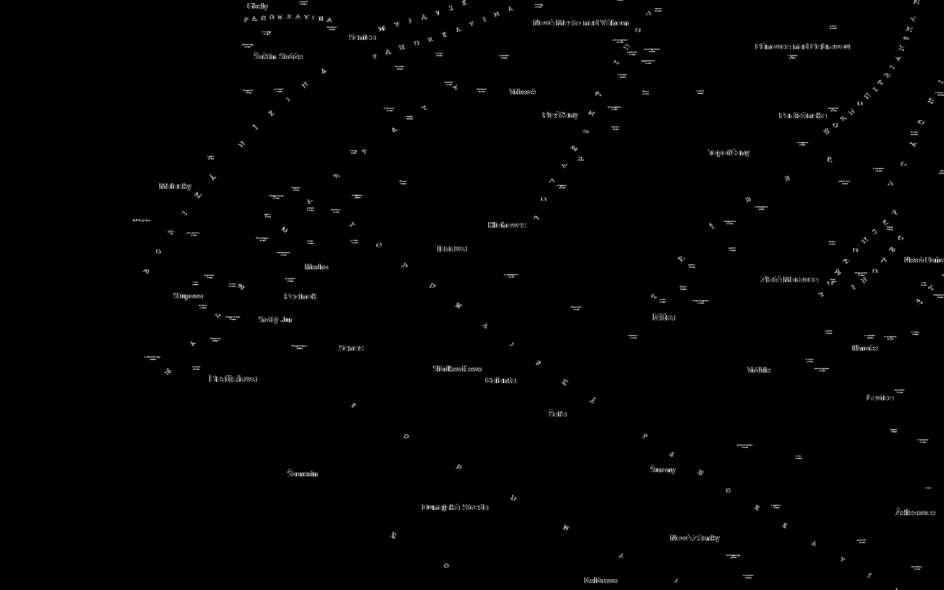

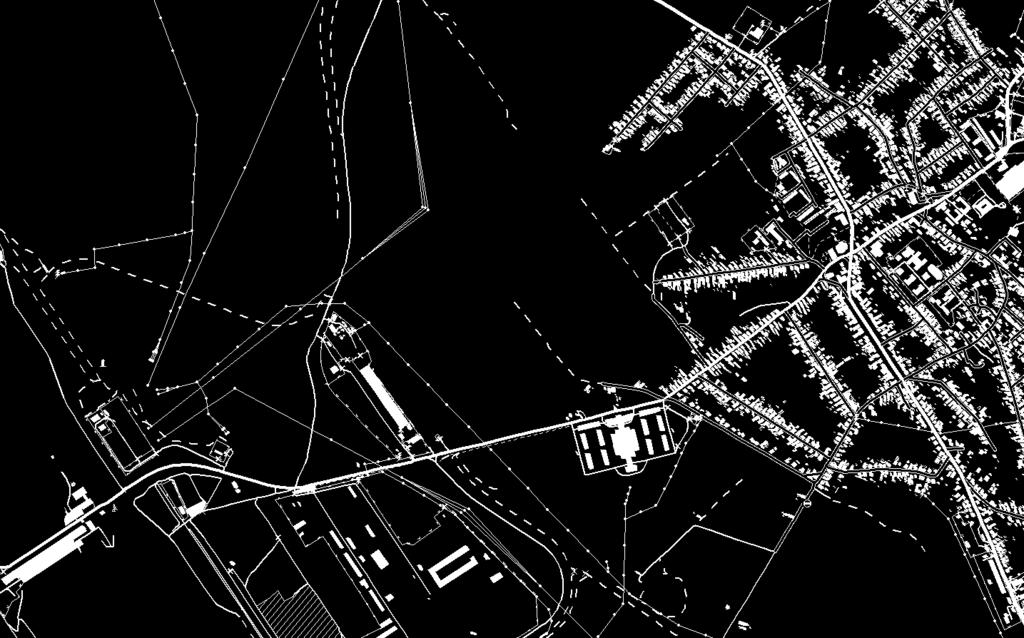

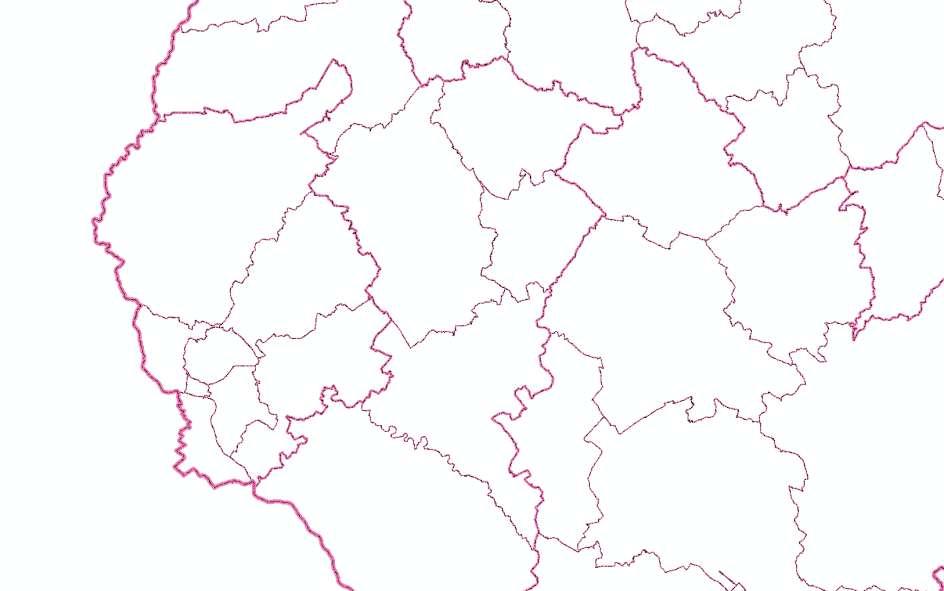

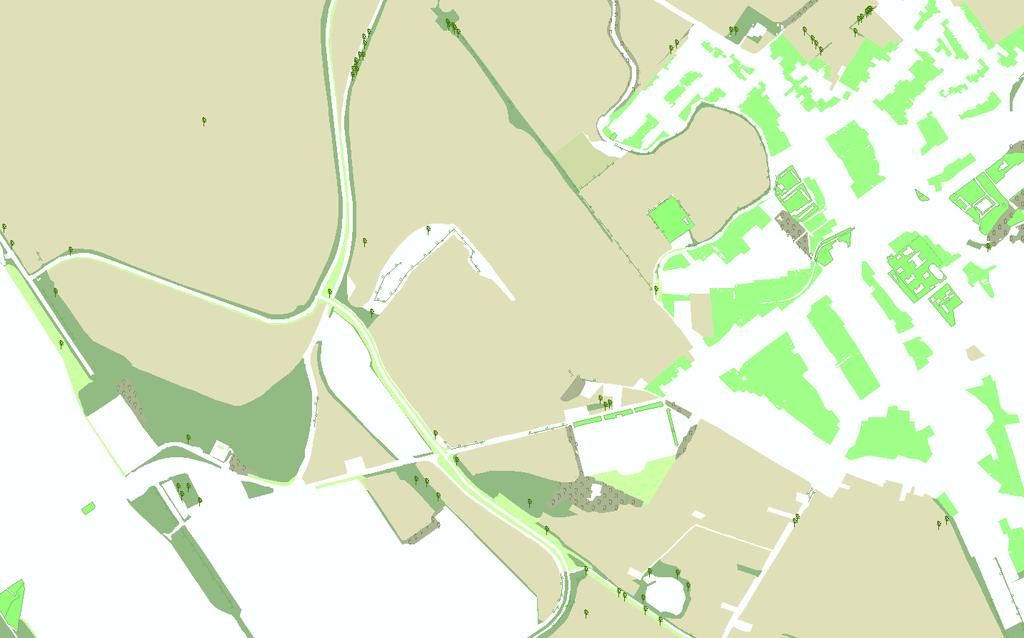

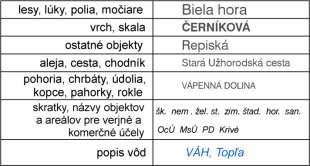

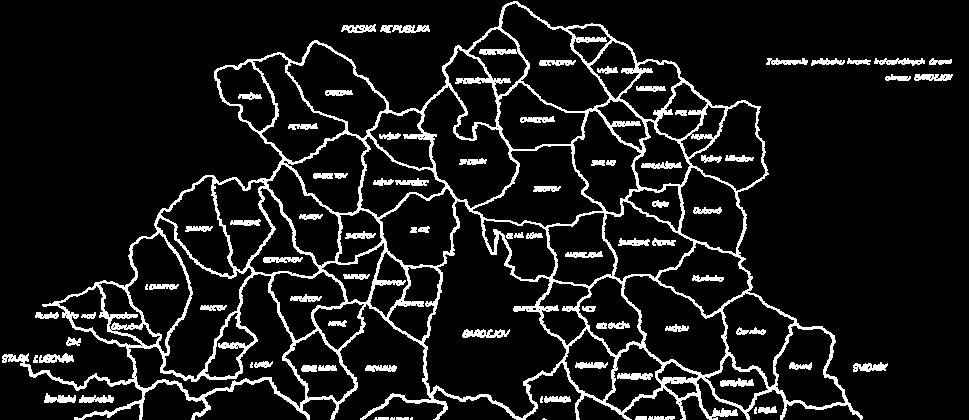

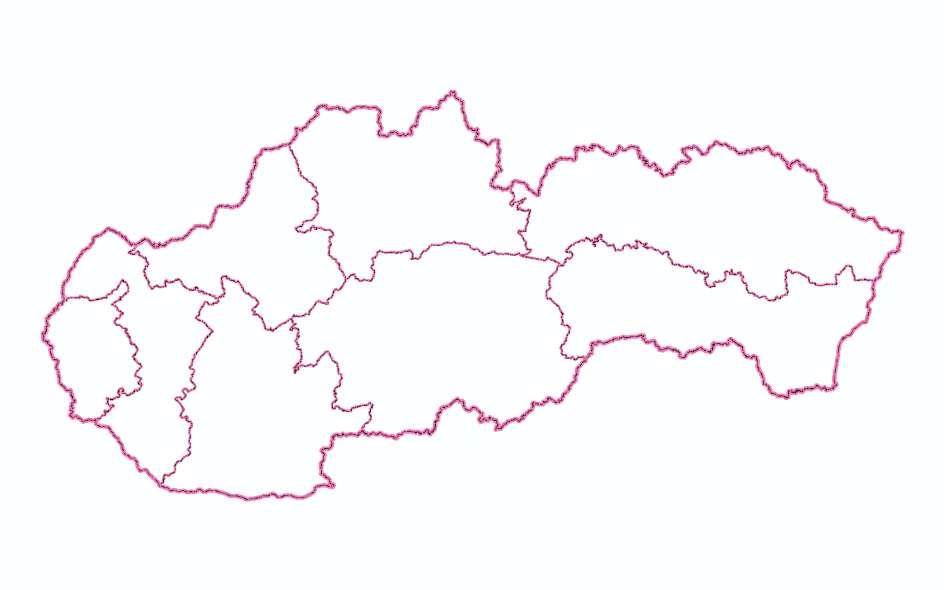

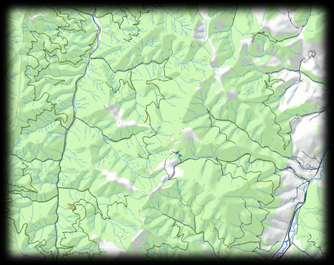

7 Administratívne hranice Geografické názvoslovie Vegetácia Vodstvo Povrch Antropogénne prvky kultúra

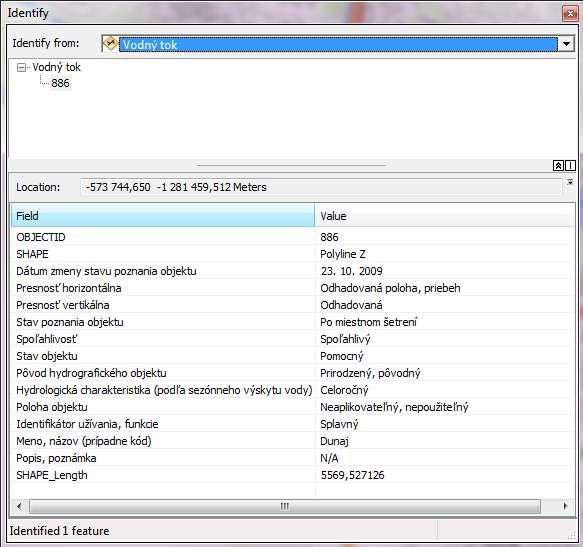

8 Atribúty všeobecné špecifické 8/26

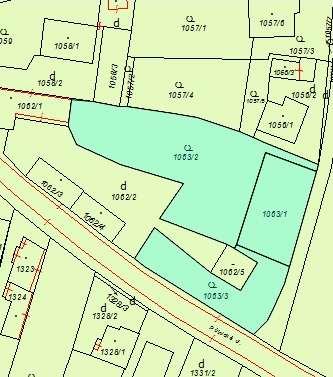

9 Správa údajov ZBGIS 1. Hlavné metódy 2. Interné systémy 3. Externé systémy a organizácie 3 / 5 ročný cyklus

10 Správa údajov ZBGIS Aktualizácia ZBGIS Hlavné metódy: Fotogrametrické metódy Miestne šetrenie spolu s možnosťou geodetického zamerania objektov Kontrola kvality údajov Preberanie údajov od ostatných povinných osôb webové mapové služby/poskytnuté databázy rozhranie pre zápis údajov do databázy ZBGIS riadený transakčný proces GIS operátorom spojený s kontrolou a zápisom údajov do produkčnej databázy Štandardizácia geografického názvoslovia Kartografické spracovanie a vizualizácia Metaúdaje Poskytovanie a publikovanie údajov a služieb INSPIRE Medzinárodné projekty 10/26

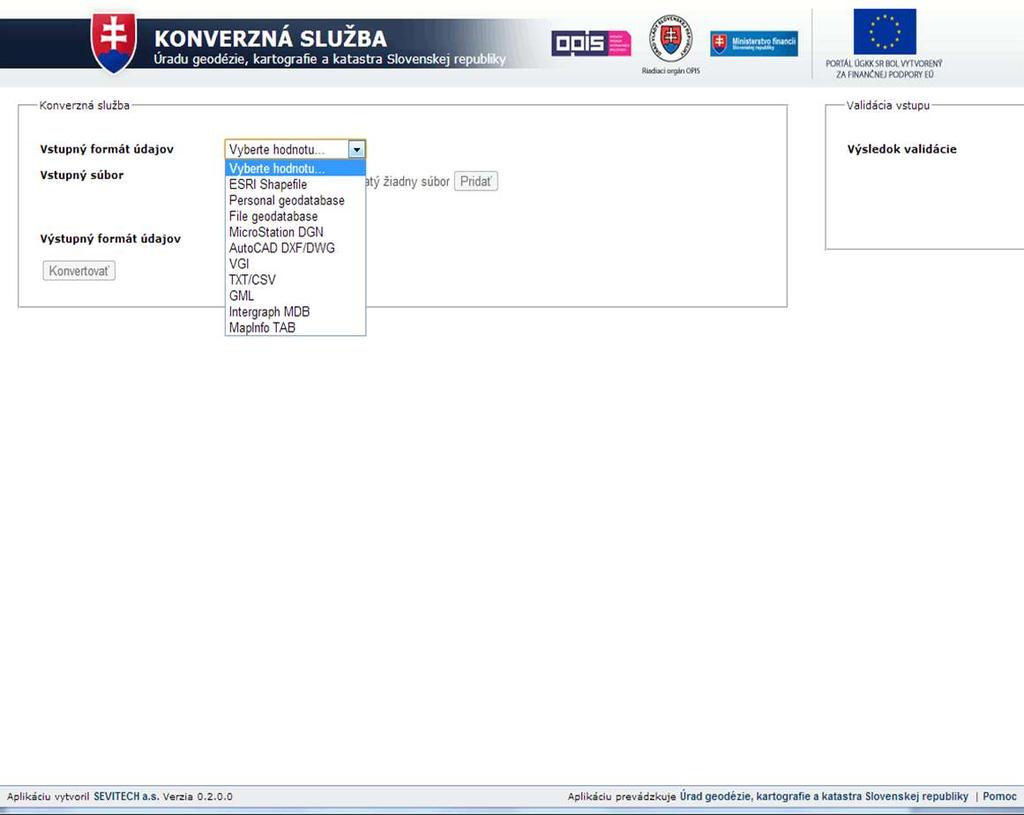

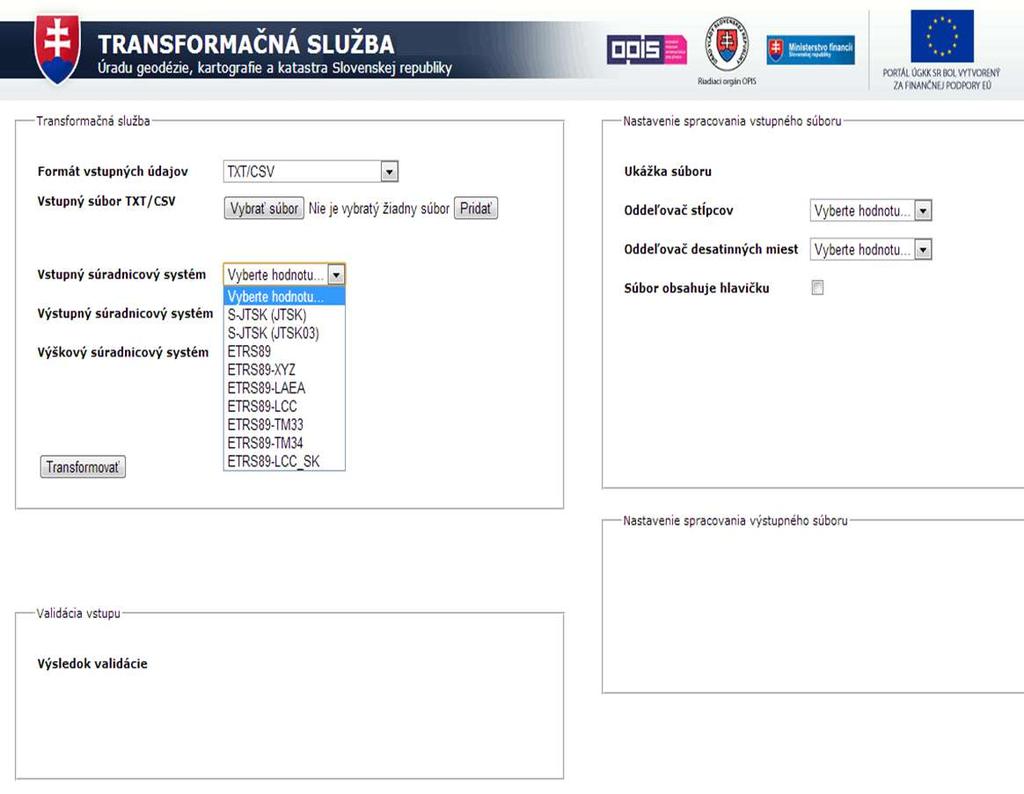

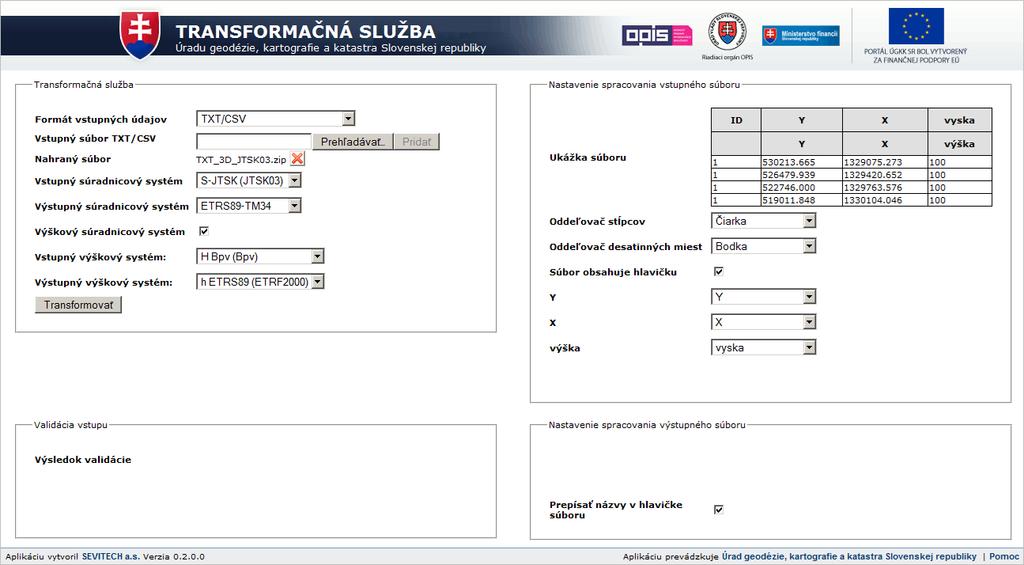

11 TVORÍME VEDOMOSTNÚ SPOLOČNOSŤ Európsky fond regionálneho rozvoja TVORÍME VEDOMOSTNÚ SPOLOČNOSŤ Európsky fond regionálneho rozvoja Zabezpečenie služieb : Európska únia Vyhľadávacie služby Poskytnutie metaúdajov zo súboru objektov podľa vyhľadávacích kritérií Vyhľadávacie služby budú realizované službami založenými na OGC štandarde CSW (Catalog Service for the Web) Zobrazovacie služby Zobrazovacie služby budú realizované službami založenými na OGC štandarde WMS (Web Map Service) Ukladacie služby Sťahovacie služby budú realizované službami založenými na OGC štandarde WFS (Web Feature Service) Ukladacie služby transakčné Sťahovacie služby - transakčné budú realizované službami založenými na OGC štandarde WFS-T (Web Feature Service - Transacions) Transformačné služby Transformácia súradnicového systému a projekcie priestorových údajov Konverzia formátov súborov priestorových údajov 11/26

12 TVORÍME VEDOMOSTNÚ SPOLOČNOSŤ Európsky fond regionálneho rozvoja Operačný program informatizácia spoločnosti Národný projekt: Elektronické služby katastra nehnuteľností ZBGIS Kód: OPIS-2009/1.1/10-NP Ciele projektu: Vytvorenie a aktualizácia referenčných zdrojových údajov popísaných metaúdajmi. Sprístupnenie referenčných údajov a metaúdajov ZBGIS prostredníctvom elektronických služieb a zabezpečenie ich aktuálnosti. Efektívna integrácia priestorových údajov ISVS iných povinných osôb. A iné. Viac na: /26

13 Referenčná architektúra systému ZBGIS Front-office (komunikácia s vonkajším prostredím) Sprístupnenie údajov a služieb prostredníctvom e-služieb v zmysle výzvy (33 služieb) Back-office (interné procesy) Vytvorenie a aktualizácia referenčných údajov 13/26 TVORÍME VEDOMOSTNÚ SPOLOČNOSŤ Európsky fond regionálneho rozvoja Európska únia

14 Portál - Mapový klient INSPIRE WMS, WFS ETRS89, ETRS-LCC, ETRS-LAEA, JTSK03 INSPIRE ETL Zmena údajového modelu Zmena súradnicového systému ZBGIS ETL Služby WMS, WFS, WFS-T MiS (metaúdaje) INSPIRE a rezortná CSW 14/26

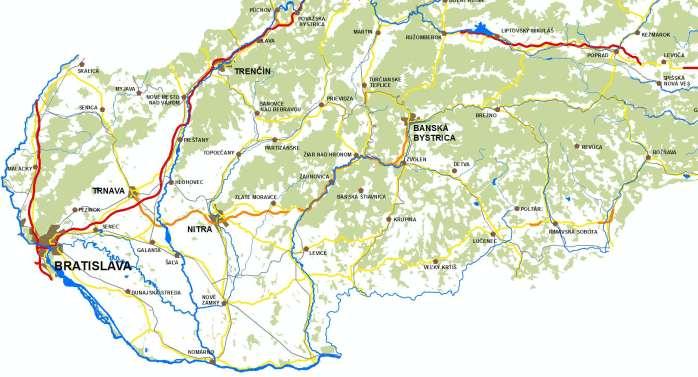

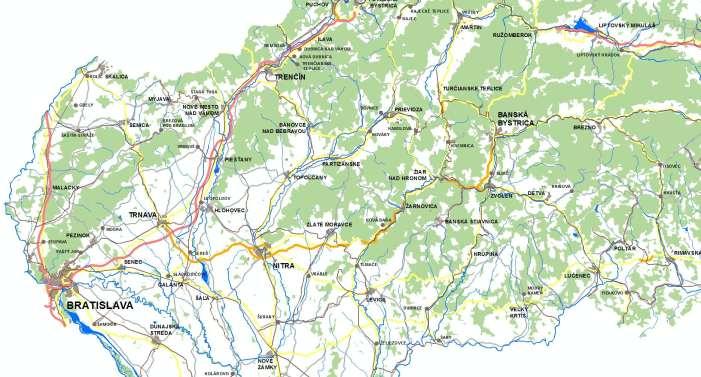

15 Kartografické vyjadrenie údajov ZB GIS Mierka / rozlíšenie meter na px (96 DPI) / Údajový zdroj (označenie úrovne údajového zdroja) Kartografické vyjadrenie údajov (označenie úrovne kartografického vyjadrenia údajov v mapových službách) zbgis@ základný prístup poskytovanie údajov v mapových službách kontinuálne podľa úrovní priestorového rozlíšenia (mierkových úrovní) odlišný prístup kartografického spracovania údajov v porovnaní s analógovými výstupmi jednoduchšie kartografické vyjadrenie objektov pre zobrazovacie služby v porovnaní s mapovým klientom význam generalizácie v digitálnom prostredí, referenčné vs. generalizované údaje vytvorený kartografický model ZB GIS ZBGIS Karto Cube použitie kartografickej reprezentácie Referenčné údaje Generalizované údaje / / / / / / / / ZBGIS KARTO500 ZBGIS KARTO250 ZBGIS KARTO100 ZBGIS KARTO50 4. úroveň generalizácie zbgis_50000.style 3. úroveň generalizácie 2. úroveň generalizácie 1. úroveň generalizácie ZBGIS (Referenčné údaje - produkčná databáza) zbgis_50000.style zbgis_50000.style eliminácia mapových prvkov zbgis_50000.style zbgis_ style zbgis_25000.style zbgis_10000.style zbgis_5000.style zbgis@ zbgis@ zbgis@ zbgis@50000 zbgis@25000 zbgis@10000 zbgis@5000 zbgis@ / / zbgis_2000.style zbgis@2000

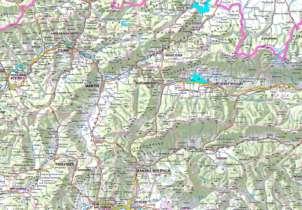

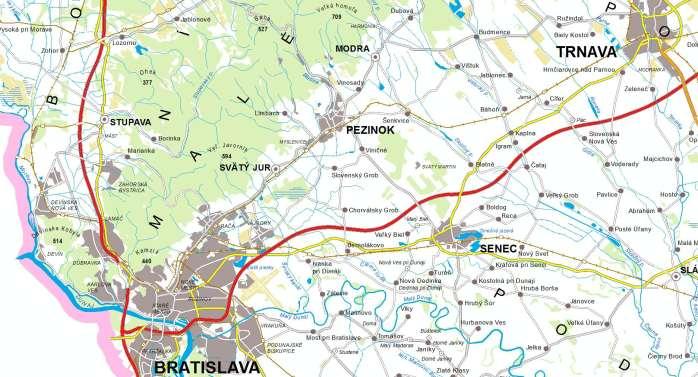

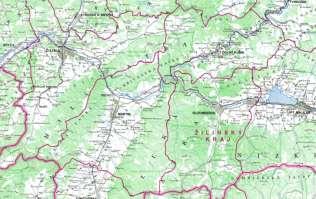

16 Štátne mapové dielo 16/26

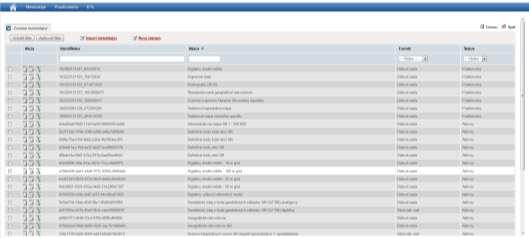

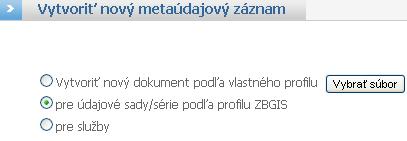

17 METAÚDAJE - sú tvorené na základe konfiguračných profilov RMP, ZBGIS,CSKN a Služby - ich tvorba môže byť manuálna (MDE) alebo automatická (ETL) Databáza ETL - sú spravované Administrátorským modulom - prezeranie - editácia online/offline - ukladanie do PC - filtrovanie - správa KP a šablón - nastavenie ETL 17/26 TVORÍME VEDOMOSTNÚ SPOLOČNOSŤ Európsky fond regionálneho rozvoja Európska únia

18 INSPIRE Smernica INSPIRE transponovaná do zákona č.3/2010 Z.z. o NIPI, účinnosť od (ÚGKK SR povinná osoba ) Použité technológie Platforma: ESRI ETL nástroj: DataInteroperability Úložiská: ORACLE/ArcSDE schema 18/26

19 Témy priestorových údajov I 1.Súradnicové referenčné systémy (Geodetické referenčné systémy-grs) 2. Sústavy súradnicových sietí (Klady máp v kartografických zobrazovacích systémoch) 3. Geografické názvoslovie 4. Správne jednotky 5. Adresy 6. Parcely katastra nehnuteľností 7. Dopravné siete 8. Hydrografia 9. Chránené územia Témy priestorových údajov II 1. Výškové modely zemského povrchu 2. Krajinná pokrývka (land cover) 3. Ortofotosnímky 4. Geológia Témy priestorových údajov III 1. Štatistické jednotky 2. Budovy 3. Pôda 4. Využitie územia 5. Ľudské zdravie a bezpečnosť 6. Verejné a štátne služby 7. Zariadenia na monitorovanie životného prostredia 8. Výrobné a priemyselné zariadenia 9. Poľnohospodárske zariadenia a zariadenia akvakultúry 10. Rozmiestnenie obyvateľstva demografia 11. Spravované/obmedzené/regulované zóny a jednotky podávajúce správy 12. Zóny prírodného rizika 13. Atmosférické podmienky 14. Meteorologické geografické prvky 15. Oceánografické geografické prvky 16. Morské regióny 17. Biogeografické regióny 18. Habitaty a biotopy 19. Výskyt druhov 20. Zdroje energie 21. Ložiská nerastných surovín 19/26

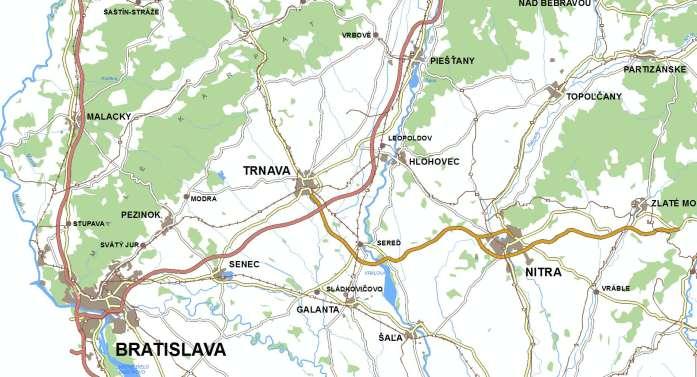

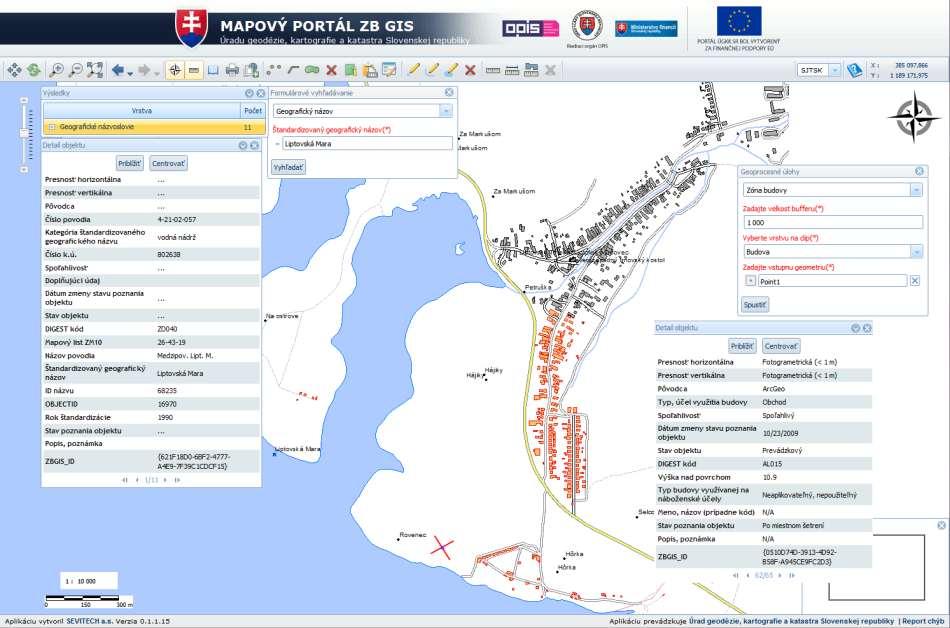

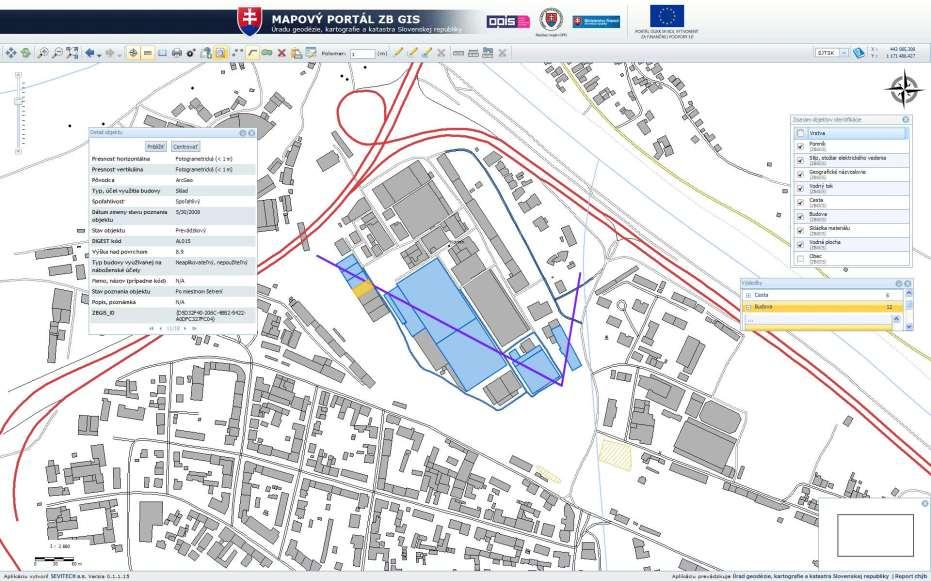

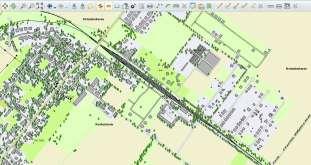

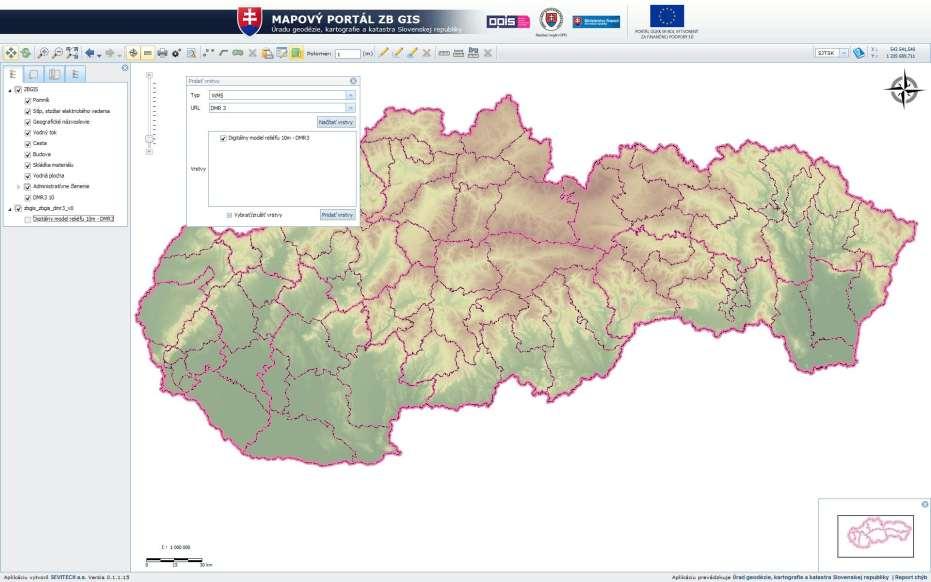

20 Mapový prehliadač ZBGIS Levels of Detail (Zoom Levels) Scales Capability ESRI MapService Anthropogenic OGC WMS features OGC WFS Supported coordinate systems and projections S-JTSK(JTSK03), ETRS89, ETRS89-TM33/34, ETRS89-LCC, ETRS89-LAEA S-JTSK(JTSK03), ETRS89, ETRS89-TM33/34, ETRS89-LCC, ETRS89-LAEA S-JTSK(JTSK03), ETRS89, ETRS89-TM33/34, ETRS89-LCC, ETRS89-LAEA 20/26

21 21/26

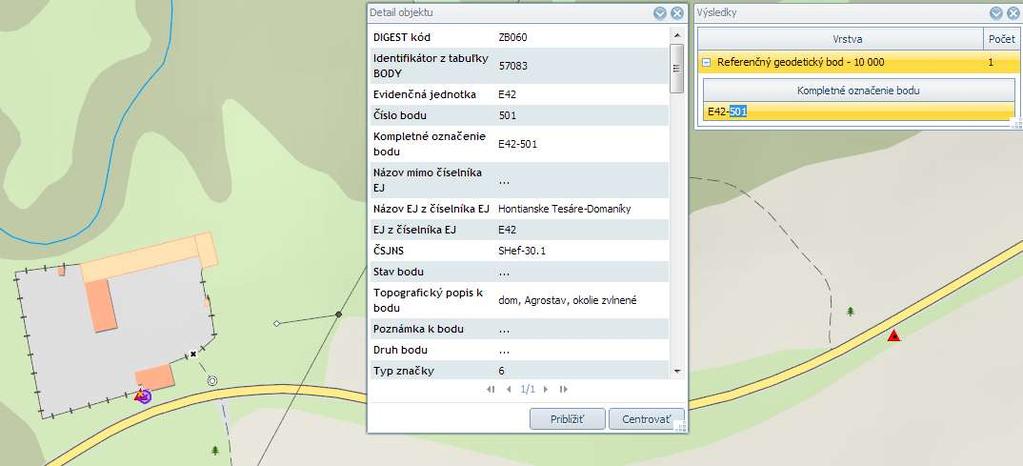

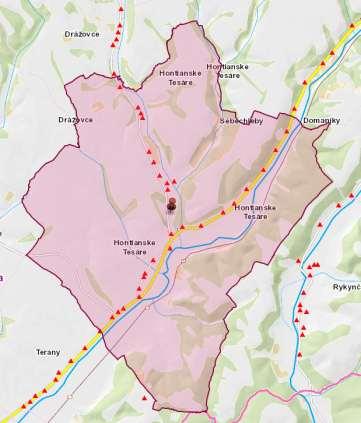

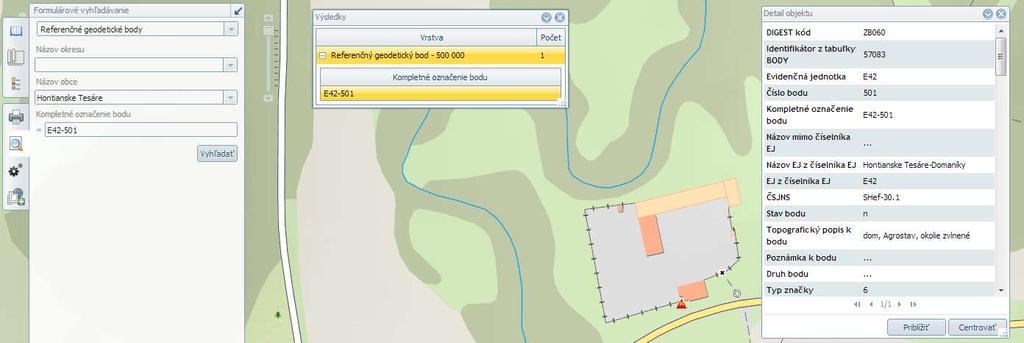

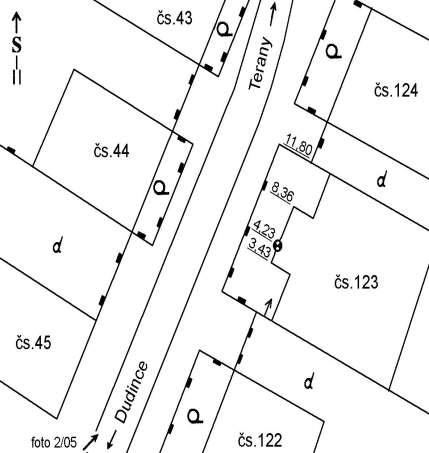

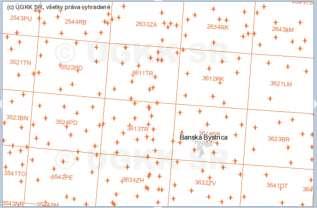

22 Vyhľadávanie referenčných geodetických bodov Vyhľadanie prostredníctvom geografického názvu Vyhľadanie na základe čísla geodetického bodu 22/26

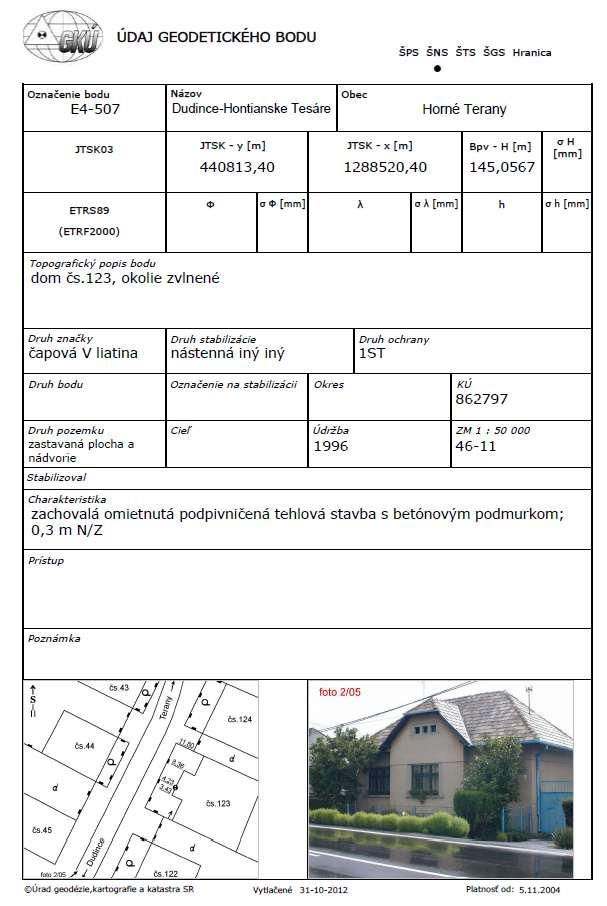

23 Obchodný modul Služba pre generovanie RGB 23/26

24 24/26

25 25/26

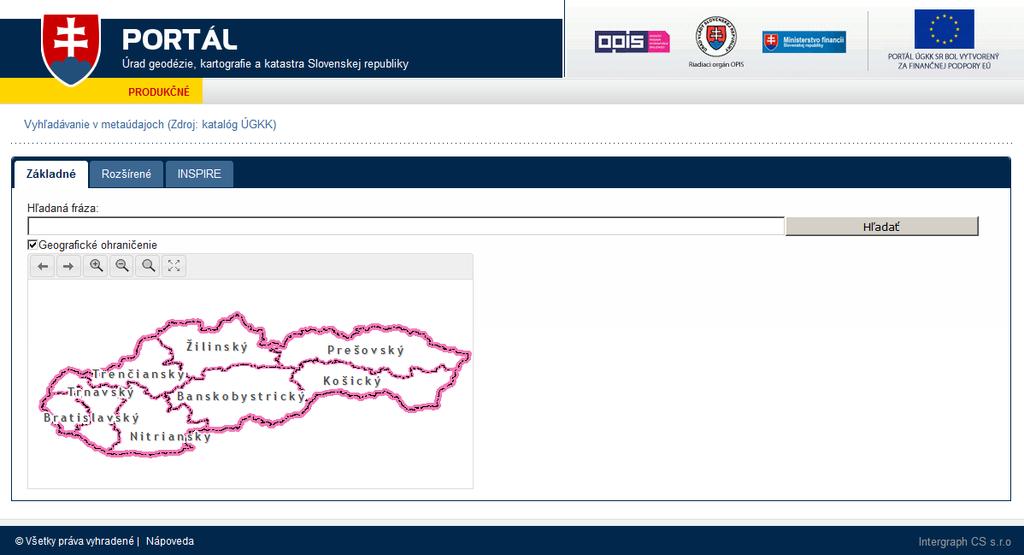

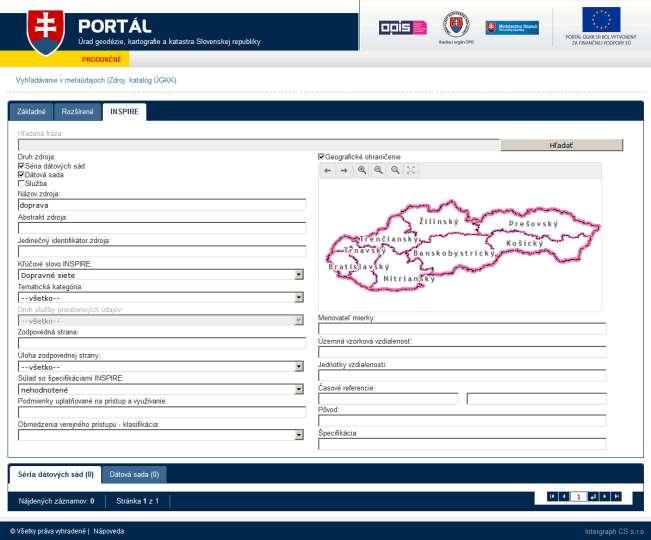

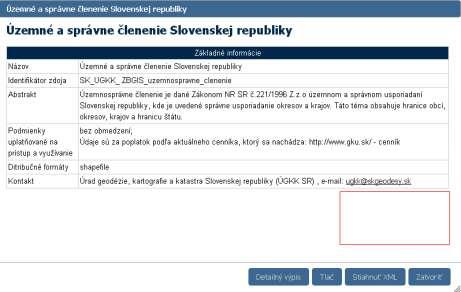

26 KLIENT VYHĽADÁVACEJ SLUŽBY (CSW) - aplikácia poskytujúca webovú službu podľa špecifikácie OGC CSW v2.0.2 alebo INSPIRE vykonávacích predpisov pre sieťové služby - vyhľadávanie 3 režimy: - náhľad na záznam (stručný a detailný ) - integrácia vyhľadávacej služby na tenkého klienta a naopak 26/26

27 Ďakujem za pozornosť.
