1 GIS MĚSTA BRNA 16. listopadu 2011 Dana Glosová, Magistrát města Brna

2 Pracoviště GIS OMI MMB součást Odboru městské informatiky sídlo Kounicova 67 odbory orientované na území města Brna Odbor technických sítí Odbor územního plánování a rozvoje Odbor životního prostředí atd. Pracovní skupina GIS a T-MAPY 2

3 GIS města Brna Geografický informační systém Data Organizace práce Lidé Software + hardware

4 GIS města Brna 4

5 Použité technologie a přístupy kombinace technologií ESRI a T-MAPY primárně přístup prostřednictvím tenkých klientů www prohlížečů uživatelské rozhraní pro Intranet MMB asi 400 uživatelů ÚMČ asi 300 uživatelů MP asi 600 uživatelů veřejnost internet připravujeme přístupy pro externí organizace a subjekty ve špičce až požadavků za hodinu! specialisté ArcGIS Desktop, MicroStation 5

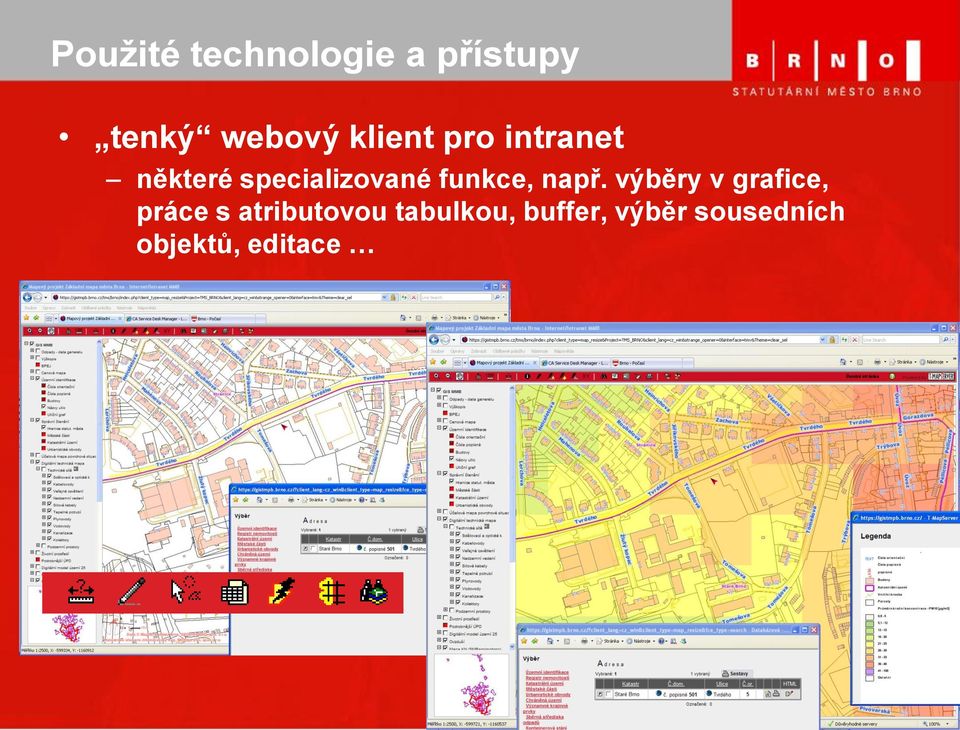

6 Použité technologie a přístupy tenký webový klient pro intranet některé specializované funkce, např. výběry v grafice, práce s atributovou tabulkou, buffer, výběr sousedních objektů, editace 6

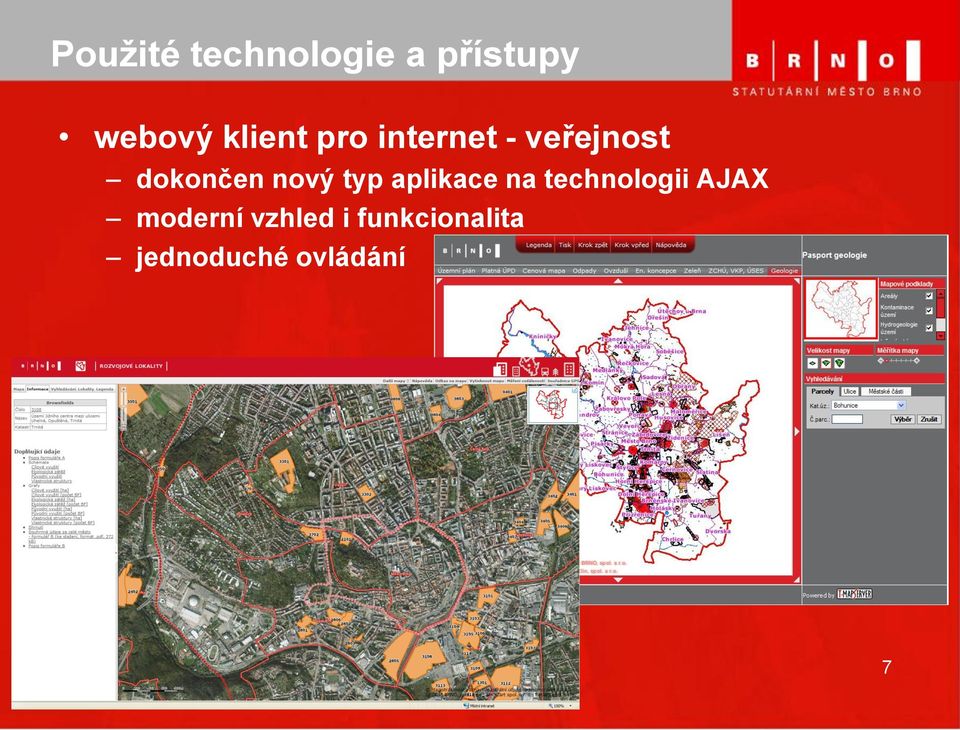

7 Použité technologie a přístupy webový klient pro internet - veřejnost dokončen nový typ aplikace na technologii AJAX moderní vzhled i funkcionalita jednoduché ovládání 7

8 GISMB poskytuje samozřejmostí je práce se základními datovými sadami v mapových projektech i databázových agendách, např.: katastrem nemovitostí včetně mimobrněnských katastrů kategorizací parcel podle vlastnictví ortofotomapou inženýrskými sítěmi územní identifikací územním plánem... 8

9 GISMB - okruhy Majetkové agendy Práce s katastrem nemovitostí Cenová mapa Informace k nemovitostem Parcely dle vlastnictví Územní plánování Změny a úpravy ÚP ÚPP a ÚPD Životní prostředí a příroda Chráněná území, VKP Pasporty zeleně Geologie Odpadové hospodářství Znečištění ovzduší Záplavová území Městská zeleň 9

10 GISMB - okruhy Technické sítě a energetika Koordinace výkopových prací a harmonogram Evidence geodetických prací Dokumentace skutečného provedení staveb Podzemní prostory Energetická koncepce Dopravní agendy Adresní systém Přidělování čísel Názvy ulic, uliční graf Administrativní členění města 3D model města 10

11 Digitální mapa města Brna Je složena z těchto základních částí : - Geodetická bodová pole - Správní členění - Uliční graf - Katastrální stav ( vrstva1 ) - Účelová mapa polohopisné situace (ÚMPS, vrstva2 ) - Databáze identifikačních bodů objektů (IBO) - Ortofotomapa města Brna (OMB) - 3D data - Přehledné mapy města Brna - Historická data - Metadata (průvodní záznamy)

12 Digitální mapa města Brna Katastr nemovitostí Aktuálně -40 k.ú. s dokončenou DKM -8 k.ú. s referenční katastrální mapou

13 Digitální mapa města Brna Účelová mapa polohopisné situace Pokrývá celý intravilán, 48 k.ú. Podrobná situace včetně výškopisu Polohová přesnost podrobných bodů - kód kvality 3 Databáze souřadnic měřených bodů BRNO_YXZ (databáze obsahuje všechna dostupná geodeticky měřená data a body geodetických bodových polí vč. informací o jejich stabilizaci) bodů Doplňkový polohopis z hybridní mapy v místech bez geodetického měření GB-Geodézie Brno Aktualizace ÚMPS Účelová zaměření DSP

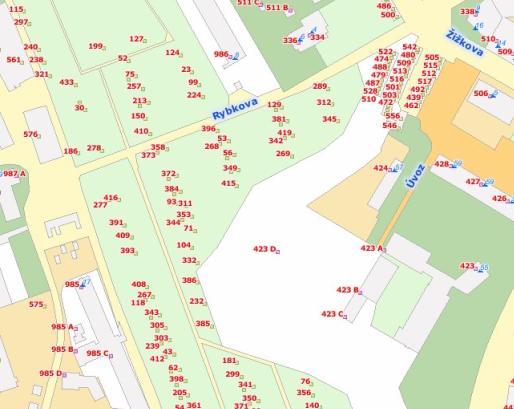

14 Digitální mapa města Brna dnes Databáze identifikačních bodů objektů (IBO) Databáze IBO reprezentuje všechny stavební objekty na území města Brna včetně těch, na které se nevztahuje žádná ze stávajících územních identifikací popisných čísel evidenčních čísel celkem objektů

15 Digitální mapa města Brna dnes Ortofotomapa města Brna Tvoří v systému DMMB základní informační pozadí a interpretační podklad pro studium širších vztahů v oblasti urbanismu, architektury, výstavby, dopravy a enviromentalistiky. Rozlišení 10cm / pixel Pravidelná aktualizace dříve každý rok polovina města ( jih, sever), dnes každoročně celé město většinou v době jarního vegetativního klidu GEODIS BRNO

16 Digitální mapa města Brna dnes 3D data Slouží pro vizualizace, pro prostorové analýzy dat např. o životním prostředí, urbanismu a krajinářství Digitální model terénu S využitím všech dostupných zdrojových dat je pro potřeby města Brna vytvořen a dále aktualizován model typu TIN 3D model budov města Brna 3D model zástavby se zpracovává na základě leteckého snímkování s přesností odpovídající parametrům tohoto snímkování a s využitím DMT. Propojení s databází IBO Aktuálně je zpracováno téměř celé území ochranného pásma Městské památkové rezervace v podrobném modelu (modelace střech), existuje blokový model pro celé území města GEODIS BRNO

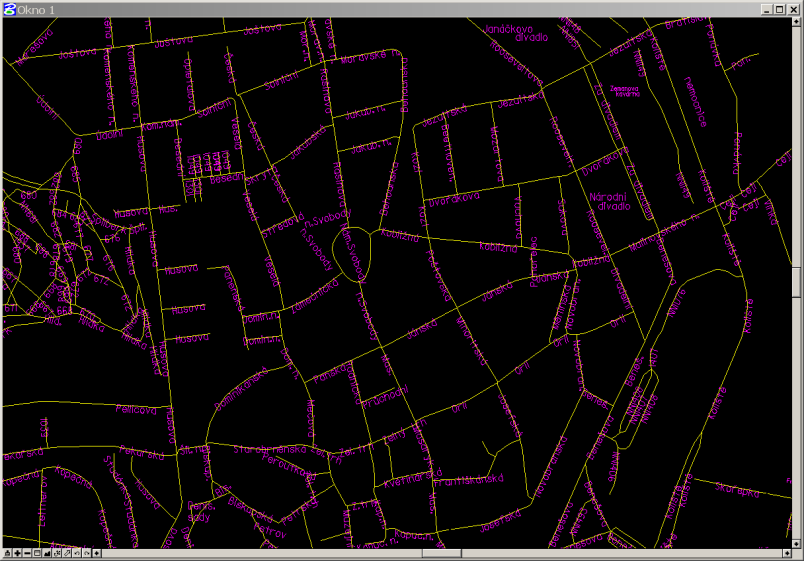

17 Digitální mapa města Brna dnes Ostatní součásti - Správní členění - Uliční graf - Přehledné mapy města Brna - Historická data - Metadata (průvodní záznamy)

18 Odborná data Digitální technická mapa města Brna (DTmB) Digitální technickou mapou města Brna se rozumí souborné dílo, vyjadřující stav technických a přírodních objektů a zařízení nad, na a pod zemským povrchem. Změnové výkresy Magistrát Mapa polohopisné situace Správci inženýrských sítí DTMB má zvláštní postavení ve struktuře dat DMMB, obsahuje: - vybrané součásti DMMB - vybrané informace vlastníků a správců dopravní a technické infrastruktury - vybrané informace z geodetických dokumentací skutečného provedení staveb Externí správce ÚMPS (GBgeodezie)

19 Odborná data Digitální technická mapa města Brna Podzemní prostory

20 Odborná data Územní plán města Brna + další data z územního plánování Generely městských funkcí Přehled ÚPP a ÚPD Atd. Cenová mapa Záplavová území 20

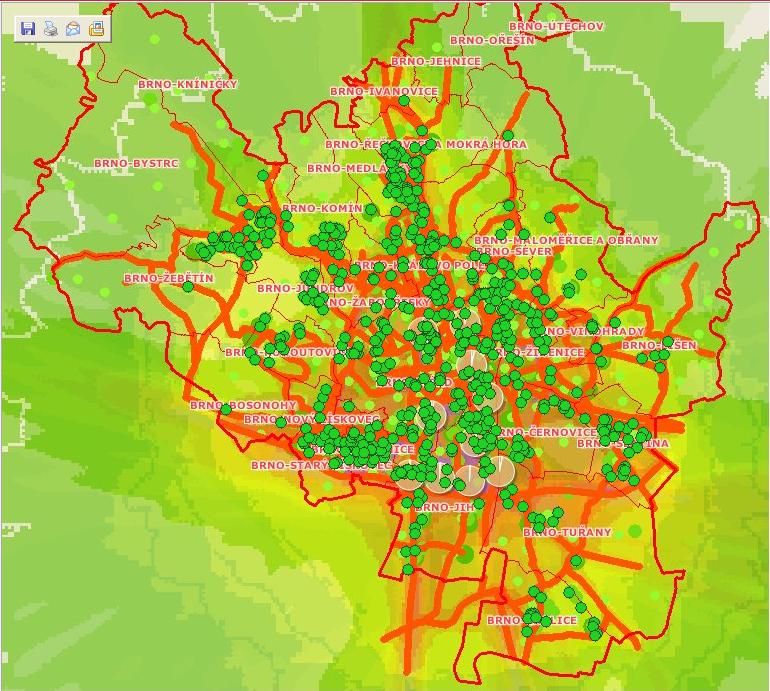

21 Odborná data Data Odboru životního prostředí Generel geologie, Generel nakládání s odpady, Generel ovzduší, data ochrany přírody, Data ostatních odborů 21

22 Data pro externí subjekty zápůjčky dat pro zpracovatele zakázek města a městských částí data pro studijní účely pro studenty MU - referenční data : Mgr. Jitka Spurná Ústav výpočetní techniky Oddělení geografických informačních systémů jituna@mail.muni.cz xhanusov@ics.muni.cz telefon: Katastrální mapa Účelová mapa polohopisné situace Výškopis Budovy a adresy z databáze IBO 22

23 S čím se potýkáme Personální obsazení Prostředí úřadu Omezení a chyby v software Obrovské objemy dat Nejasná situace ve 3D technologiích 23

24 Výhled do budoucna výrazné posílení HW důvody: zastaralé servery kapacitní problémy migrace na ArcGIS Server rychlejší odezva vyšší stabilita pokročilá vizualizace nové GIS nástroje živý, rozvíjející se systém stále se objevují nové požadavky MMB ÚMČ připojení příspěvkových i dalších externích organizací nutnost lidských i finančních zdrojů 24

25 Údržba chodníků a účelových komunikací 25

26 Údržba chodníků a účelových komunikací 26

27 Údržba chodníků a účelových komunikací 27

28 Údržba chodníků a účelových komunikací 28

29 Údržba chodníků a účelových komunikací 29

30 Údržba chodníků a účelových komunikací 30

31 Děkuji za pozornost
