1 B TYP SVÍTIDLA NAVI CTX DS 10 TYP SVĚTELNÉHO ZROJE 1ks 50W/12V 12V, 50Hz KRYTÍ SVÍTIDLA (kód IP) IP20 III Strana 81mm,výška 30mm C - koupelny Ocelový plech v satén nikl úpravě. Napájení přes transformátor Napájení přes transformátor 230V/12V/50Hz.

81mm,výška 30mm C - koupelny Ocelový plech v satén nikl

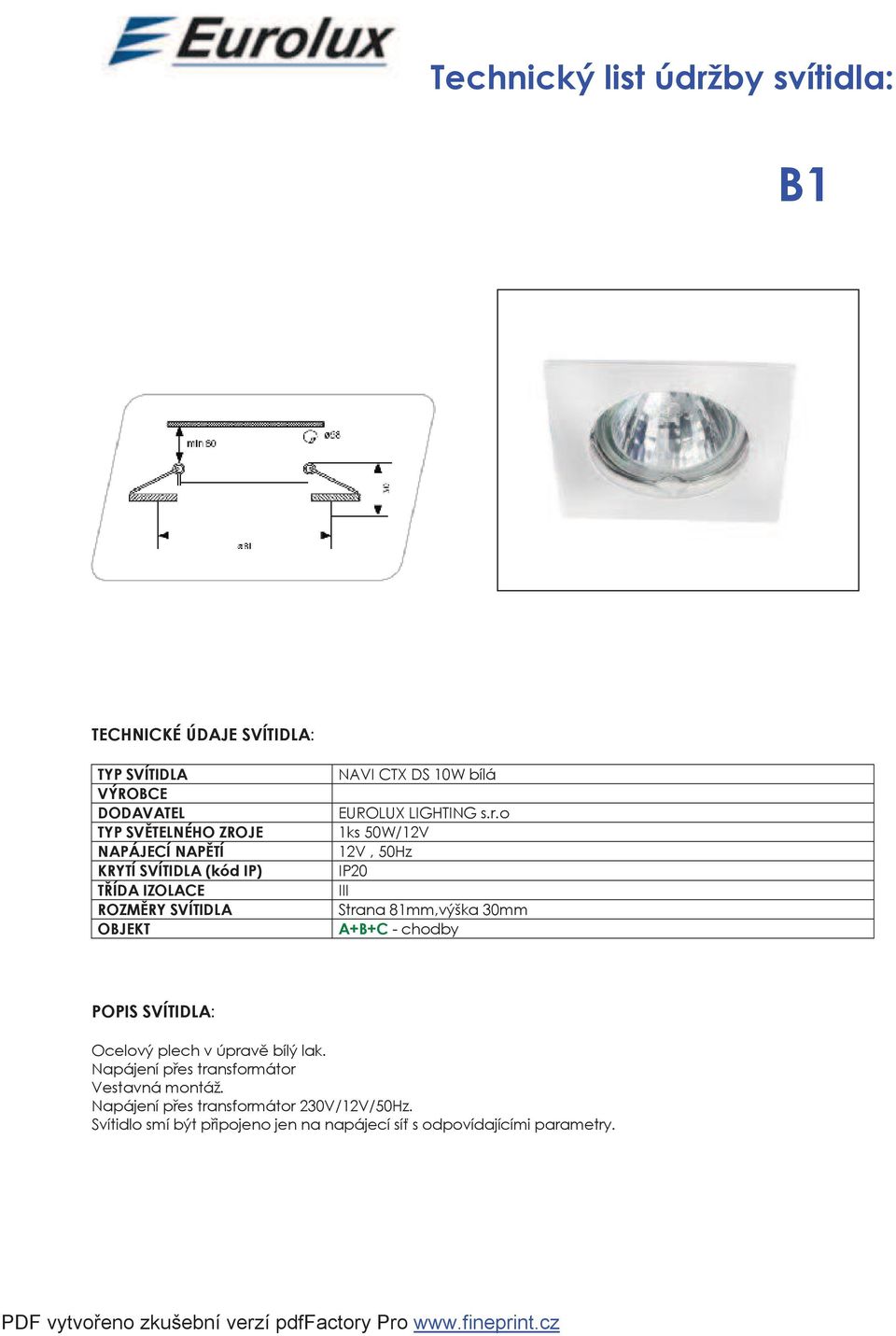

2 B1 TYP SVÍTIDLA TYP SVĚTELNÉHO ZROJE KRYTÍ SVÍTIDLA (kód IP) NAVI CTX DS 10W bílá 1ks 50W/12V 12V, 50Hz IP20 III Strana 81mm,výška 30mm A+B+C - chodby Ocelový plech v úpravě bílý lak. Napájení přes transformátor Napájení přes transformátor 230V/12V/50Hz.

81mm,výška 30mm A+B+C - chodby Ocelový plech v úpravě bílý lak.

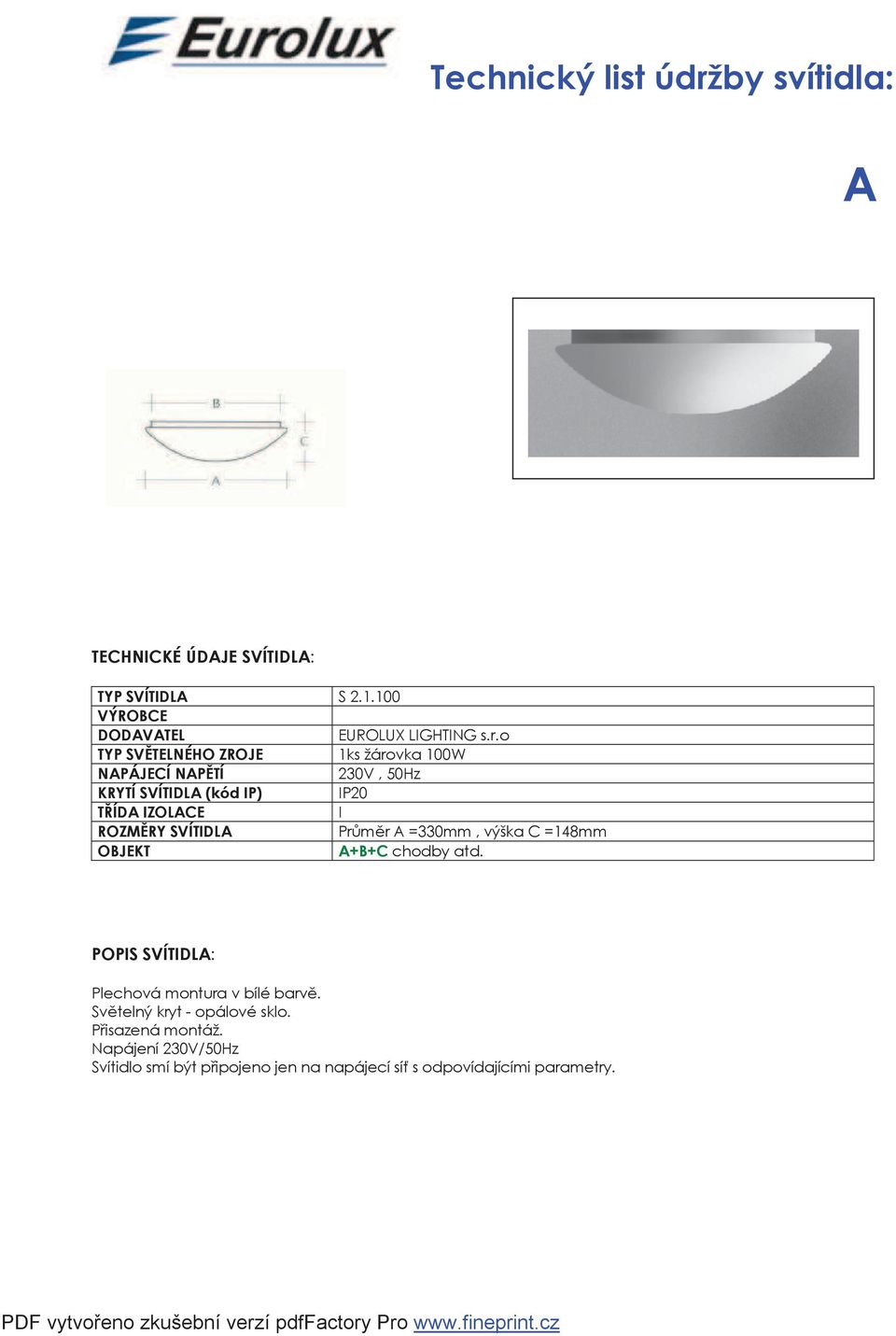

3 A TYP SVÍTIDLA S TYP SVĚTELNÉHO ZROJE 1ks žárovka 100W 230V, 50Hz KRYTÍ SVÍTIDLA (kód IP) IP20 I Průměr A =330mm, výška C =148mm A+B+C chodby atd. Plechová montura v bílé barvě. Světelný kryt - opálové sklo. Přisazená montáž. Napájení 230V/50Hz

4 E1 TYP SVÍTIDLA TYP SVĚTELNÉHO ZROJE KRYTÍ SVÍTIDLA (kód IP) GL-60B0 1x 60W 230V, 50Hz IP54 I Délka 233mm, šířka 100mm, výška 78mm A+B - balkony Těleso hliníkové. Napájení 230V/50Hz.

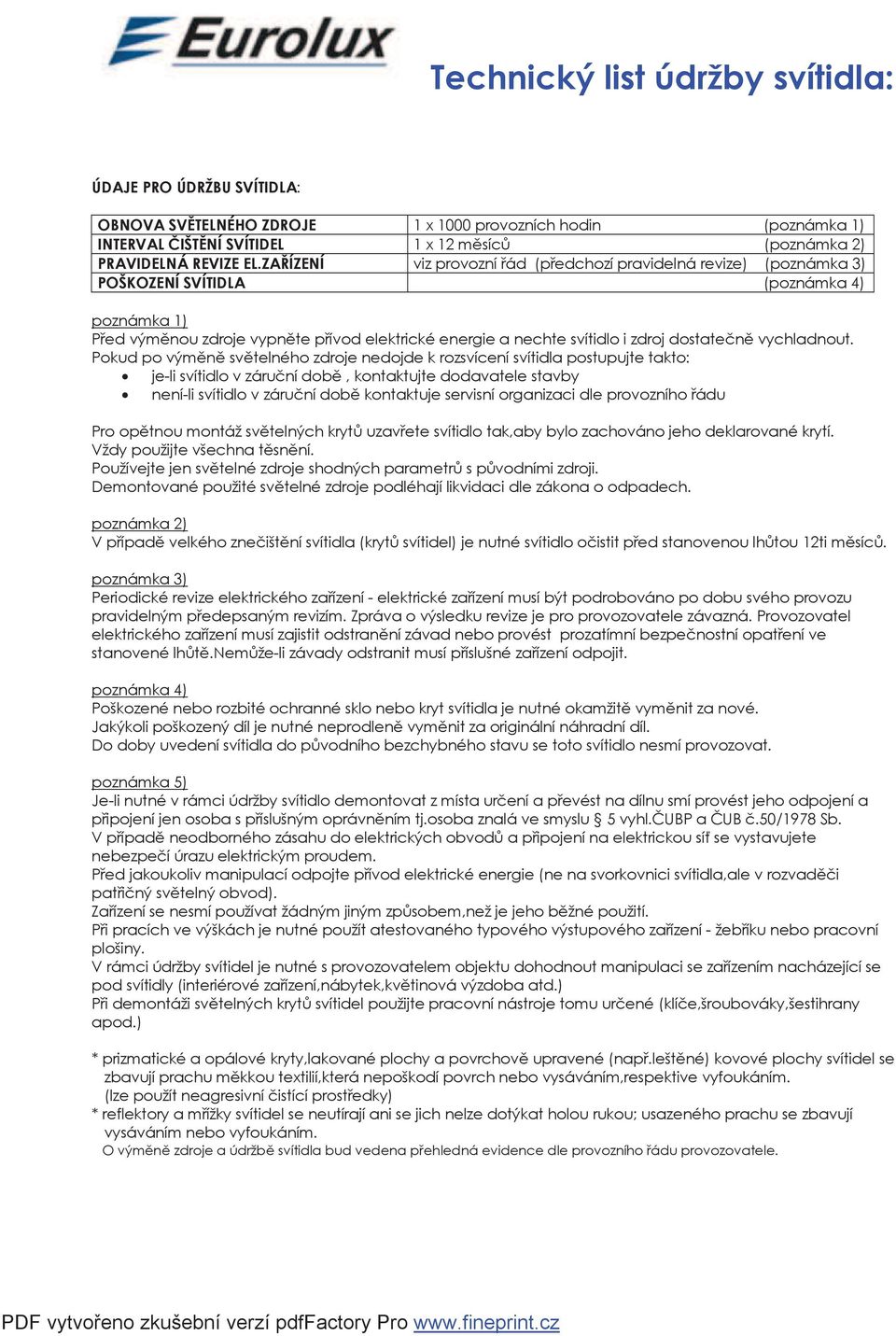

5 ÚDAJE PRO ÚDRŽBU SVÍTIDLA: OBNOVA SVĚTELNÉHO ZDROJE 1 x 1000 provozních hodin (poznámka 1) INTERVAL ČIŠTĚNÍ SVÍTIDEL 1 x 12 měsíců (poznámka 2) PRAVIDELNÁ REVIZE EL.ZAŘÍZENÍ viz provozní řád (předchozí pravidelná revize) (poznámka 3) POŠKOZENÍ SVÍTIDLA (poznámka 4) poznámka 1) Před výměnou zdroje vypněte přívod elektrické energie a nechte svítidlo i zdroj dostatečně vychladnout. Pokud po výměně světelného zdroje nedojde k rozsvícení svítidla postupujte takto: je-li svítidlo v záruční době, kontaktujte dodavatele stavby není-li svítidlo v záruční době kontaktuje servisní organizaci dle provozního řádu Pro opětnou montáž světelných krytů uzavřete svítidlo tak,aby bylo zachováno jeho deklarované krytí. Vždy použijte všechna těsnění. Používejte jen světelné zdroje shodných parametrů s původními zdroji. Demontované použité světelné zdroje podléhají likvidaci dle zákona o odpadech. poznámka 2) V případě velkého znečištění svítidla (krytů svítidel) je nutné svítidlo očistit před stanovenou lhůtou 12ti měsíců. poznámka 3) Periodické revize elektrického zařízení - elektrické zařízení musí být podrobováno po dobu svého provozu pravidelným předepsaným revizím. Zpráva o výsledku revize je pro provozovatele závazná. Provozovatel elektrického zařízení musí zajistit odstranění závad nebo provést prozatímní bezpečnostní opatření ve stanovené lhůtě.nemůže-li závady odstranit musí příslušné zařízení odpojit. poznámka 4) Poškozené nebo rozbité ochranné sklo nebo kryt svítidla je nutné okamžitě vyměnit za nové. Jakýkoli poškozený díl je nutné neprodleně vyměnit za originální náhradní díl. Do doby uvedení svítidla do původního bezchybného stavu se toto svítidlo nesmí provozovat. poznámka 5) Je-li nutné v rámci údržby svítidlo demontovat z místa určení a převést na dílnu smí provést jeho odpojení a připojení jen osoba s příslušným oprávněním tj.osoba znalá ve smyslu 5 vyhl.čubp a ČUB č.50/1978 Sb. V případě neodborného zásahu do elektrických obvodů a připojení na elektrickou síť se vystavujete nebezpečí úrazu elektrickým proudem. Před jakoukoliv manipulací odpojte přívod elektrické energie (ne na svorkovnici svítidla,ale v rozvaděči patřičný světelný obvod). Zařízení se nesmí používat žádným jiným způsobem,než je jeho běžné použití. Při pracích ve výškách je nutné použít atestovaného typového výstupového zařízení - žebříku nebo pracovní plošiny. V rámci údržby svítidel je nutné s provozovatelem objektu dohodnout manipulaci se zařízením nacházející se pod svítidly (interiérové zařízení,nábytek,květinová výzdoba atd.) Při demontáži světelných krytů svítidel použijte pracovní nástroje tomu určené (klíče,šroubováky,šestihrany apod.) * prizmatické a opálové kryty,lakované plochy a povrchově upravené (např.leštěné) kovové plochy svítidel se zbavují prachu měkkou textilií,která nepoškodí povrch nebo vysáváním,respektive vyfoukáním. (lze použít neagresivní čistící prostředky) * reflektory a mřížky svítidel se neutírají ani se jich nelze dotýkat holou rukou; usazeného prachu se zbavují vysáváním nebo vyfoukáním. O výměně zdroje a údržbě svítidla bud vedena přehledná evidence dle provozního řádu provozovatele.
