1 Manuál k obsluze LED trubice T8 - RestoreOne

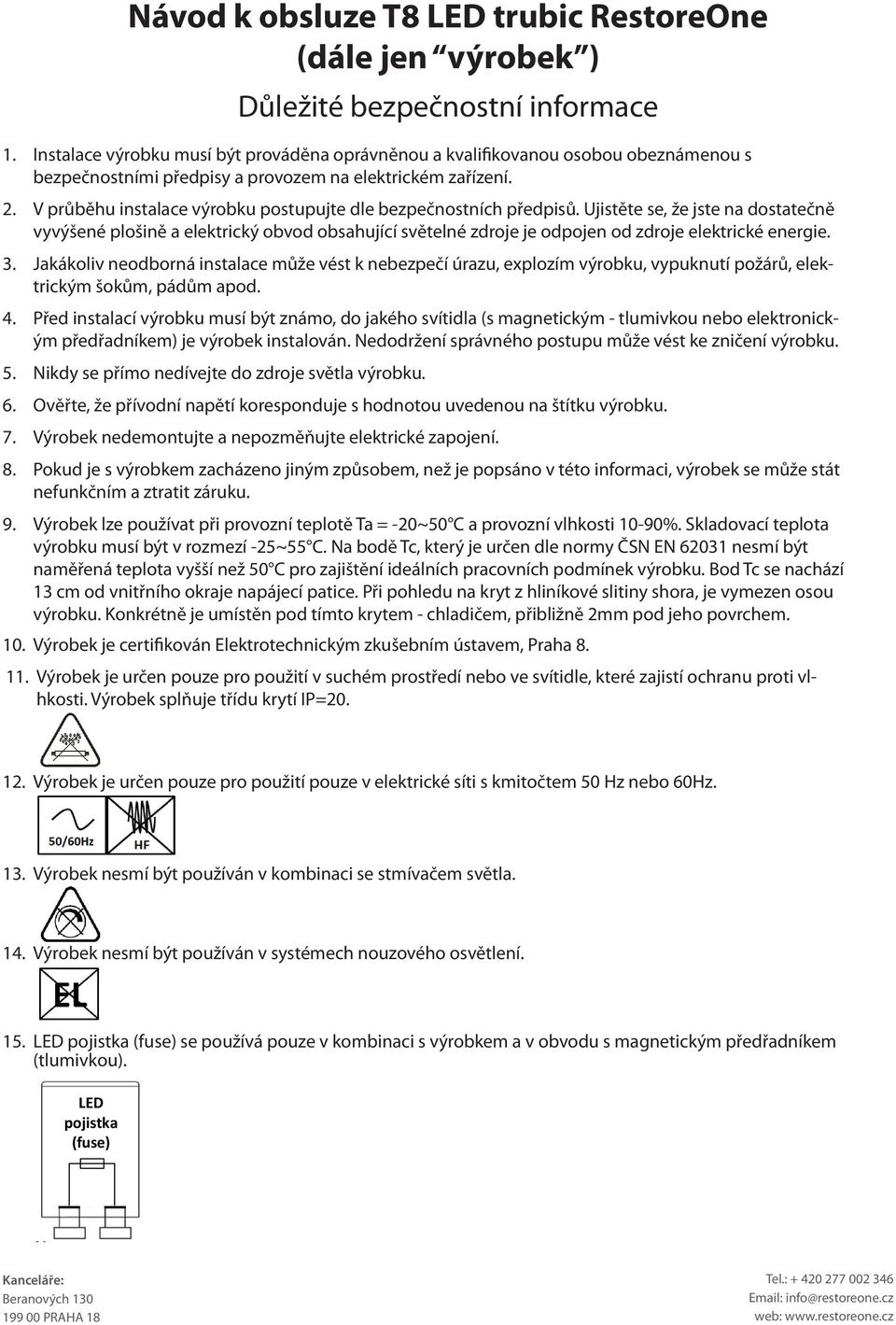

2 Návod k obsluze T8 LED trubic RestoreOne (dále jen výrobek ) Důležité bezpečnostní informace 1. Instalace výrobku musí být prováděna oprávněnou a kvalifikovanou osobou obeznámenou s bezpečnostními předpisy a provozem na elektrickém zařízení. 2. V průběhu instalace výrobku postupujte dle bezpečnostních předpisů. Ujistěte se, že jste na dostatečně vyvýšené plošině a elektrický obvod obsahující světelné zdroje je odpojen od zdroje elektrické energie. 3. Jakákoliv neodborná instalace může vést k nebezpečí úrazu, explozím výrobku, vypuknutí požárů, elektrickým šokům, pádům apod. 4. Před instalací výrobku musí být známo, do jakého svítidla (s magnetickým - tlumivkou nebo elektronickým předřadníkem) je výrobek instalován. Nedodržení správného postupu může vést ke zničení výrobku. 5. Nikdy se přímo nedívejte do zdroje světla výrobku. 6. Ověřte, že přívodní napětí koresponduje s hodnotou uvedenou na štítku výrobku. 7. Výrobek nedemontujte a nepozměňujte elektrické zapojení. 8. Pokud je s výrobkem zacházeno jiným způsobem, než je popsáno v této informaci, výrobek se může stát nefunkčním a ztratit záruku. 9. Výrobek lze používat při provozní teplotě Ta = -20~50 C a provozní vlhkosti 10-90%. Skladovací teplota výrobku musí být v rozmezí -25~55 C. Na bodě Tc, který je určen dle normy ČSN EN nesmí být naměřená teplota vyšší než 50 C pro zajištění ideálních pracovních podmínek výrobku. Bod Tc se nachází 13 cm od vnitřního okraje napájecí patice. Při pohledu na kryt z hliníkové slitiny shora, je vymezen osou výrobku. Konkrétně je umístěn pod tímto krytem - chladičem, přibližně 2mm pod jeho povrchem. 10. Výrobek je certifikován Elektrotechnickým zkušebním ústavem, Praha Výrobek je určen pouze pro použití v suchém prostředí nebo ve svítidle, které zajistí ochranu proti vlhkosti. Výrobek splňuje třídu krytí IP= Výrobek je určen pouze pro použití pouze v elektrické síti s kmitočtem 50 Hz nebo 60Hz. 13. Výrobek nesmí být používán v kombinaci se stmívačem světla. 14. Výrobek nesmí být používán v systémech nouzového osvětlení. 15. LED pojistka (fuse) se používá pouze v kombinaci s výrobkem a v obvodu s magnetickým předřadníkem (tlumivkou). LED pojistka (fuse)

3 Recyklace výrobku Tento výrobek je označen v souladu s evropskou směrnicí 2002/96/EG o elektrických a elektronických vysloužilých spotřebičích (waste electrical and electronic equipment WEEE). Tato směrnice stanovuje rámec pro odběr a recyklaci vysloužilých spotřebičů platný v celé Evropské unii. Záruční podmínky Na výrobek je stanovena záruka 3 roky s maximálním poklesem svítivosti 30%. K uvedenému poklesu může dojít při nepřetržitém provozu tzn. 3 roky*365 dní*24 hodin=26280hodin. Technické informace Model Rozměr (mm) Vstupní napětí (V) Vstupní proud (ma) Příkon (W) Frekvence (Hz) Účiník Ekvivalent fluorescenční zářivky (W) T8-BEN-60CM-10W /60 0, T8-BEN-90CM-14W /60 0, / T8-BEN-120CM-18W /60 0, T8-BEN-120CM-21W /60 0, T8-BEN-150CM-23W /60 0, T8-BEN-150CM-27W /60 0, Kód produktu T8-BEN-xxxCM-xxW-xxK-230V-x-G13 Typ světelného zdroje Patice LED trubice T8 - LED trubice T8 G13 Označení svítidla BEN Rozměr LED trubice Refraktor 60, 90, 120, 150 cm D - difúzní Příkon T - transparentní 10, 14, 18, 21, 23, 27 W Teplota barev Vstupní napětí 30 - Teplá bíla: 3000K 57 - Studená bílá: 5700K 230 V 40 - Neutrální bílá: 4000K 63 - Studená bílá: 6300K 50 - Neutrální bílá: 5000K

4 Technické výkresy jednotlivých výrobků Elektrické blokové schéma AC Zdrojová jednotka LED modul DC

5 Instalace Schéma výměny fluorescenční zářivky s magnetickým přeřadníkem L N STARTÉR T8 FLUORESCENČNÍ ZÁŘIVKA MAGNETICKÝ PŘEDŘADNÍK Výměna retrofit - startér za LED pojistku L N LED pojistka NAPÁJECÍ ZDROJ T8 LED TRUBICE MAGNETICKÝ PŘEDŘADNÍK Grafické znázornění výměny fluorescenční zářivky s magnetickým přeřadníkem 1. Vypněte přívod elektrického proudu do obvodu. 2. Otočením o 90 odjistěte fluorescenční zářivku. 3. Vytáhněte fluorescenční zářivku. 4. Demontujte startér. 5. Vložte LED pojistku. 6. Vložte LED trubici do patic. 7. Otočením o 90 zajistěte LED trubici. 8. Zapněte přívod elektrického proudu do obvodu. Pozn. Výrobek nelze použít při výměně dvou a více fluorescenčních zářivek zapojených do serie na jeden magnetický předřadník.

6 L N Schéma nové zapojení LED trubice NAPÁJECÍ ZDROJ T8 LED TRUBICE
