1 Technické informace, návod k instalaci a obsluze Akumulační nádrž CW R Hygiene Akumulační nádrž CW 2R Hygiene 1

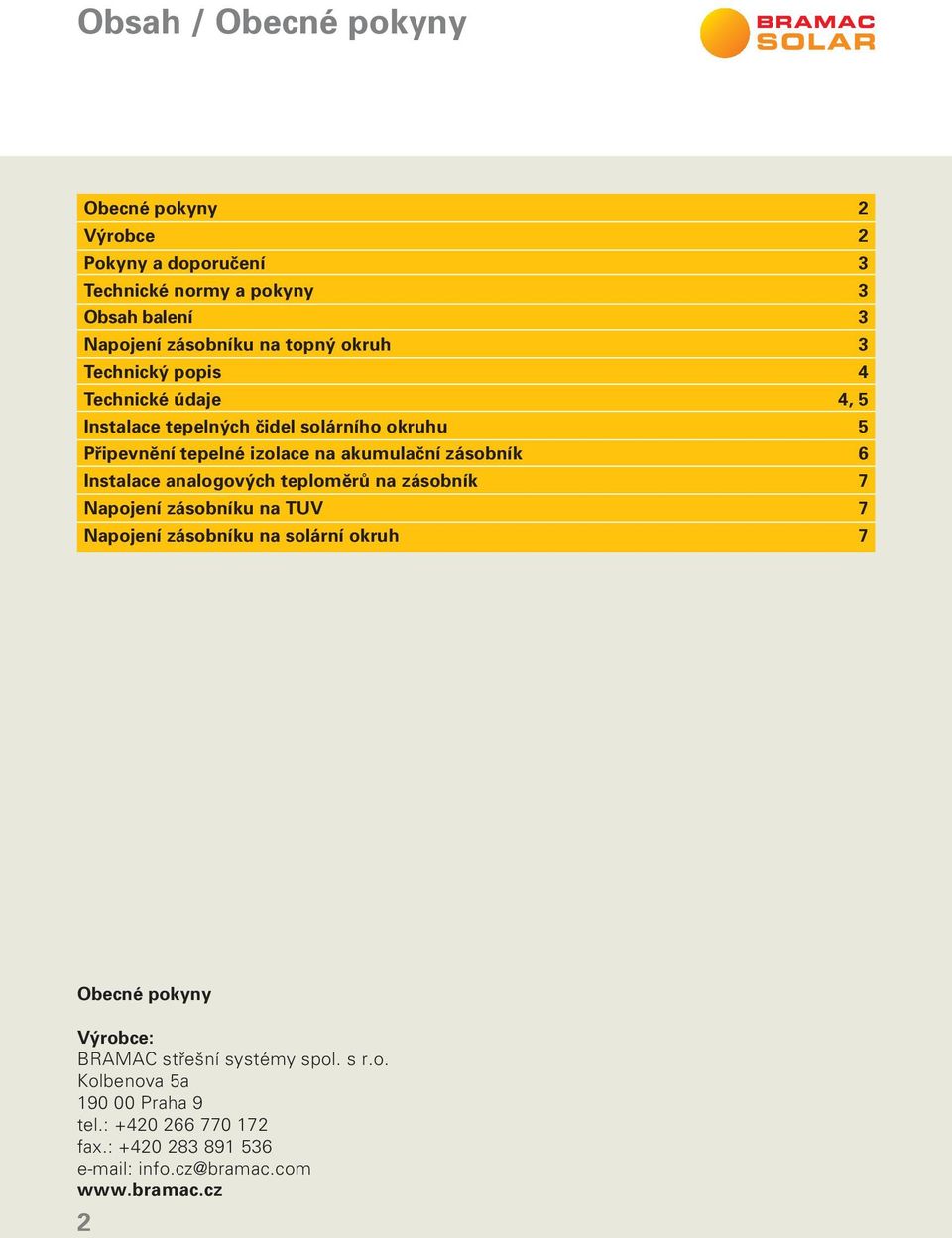

2 Obsah / Obecné pokyny Obecné pokyny 2 Výrobce 2 Pokyny a doporučení 3 Technické normy a pokyny 3 Obsah balení 3 Napojení zásobníku na topný okruh 3 Technický popis 4 Technické údaje 4, 5 Instalace tepelných čidel solárního okruhu 5 Připevnění tepelné izolace na akumulační zásobník 6 Instalace analogových teploměrů na zásobník 7 Napojení zásobníku na TUV 7 Napojení zásobníku na solární okruh 7 Obecné pokyny Výrobce: BRAMAC střešní systémy spol. s r.o. Kolbenova 5a Praha 9 tel.: fax.: info.cz@bramac.com 2

3 Technické normy a pokyny Pokyny a doporučení Instalace a uvedení zařízení do provozu smí být provedeno pouze kvalifikovanou osobou (instalatér) v souladu s tímto návodem k instalaci a obsluze. Instalatér přebírá odpovědnost za správné, bezpečné a kompletní uvedení zařízení do provozu. Při instalaci a uvádění zařízení do provozu je třeba dbát na dodržování příslušných platných norem a předpisů. Před a během uvedení zařízení do provozu se musí u veškerých spojů a napojení zkontrolovat těsnost. Další kontrola se musí provést po prvním dosažení požadované teploty v zařízení. Kontrola a údržba musí být prováděna v pravidelných intervalech. Firma Bramac doporučuje pravidelnou roční kontrolu a údržbu zařízení kvalifikovanou osobou. Technické normy a pokyny Je nutné dodržování platných norem a bezpečnostních předpisů. Obsah balení Akumulační nádrž: Akumulační nádrž CW 800 R, CW 100 R, CW R nebo CW R - montované na paletě Analogový teploměr Tepelná Izolace se stříbrnou pohledovou vrstvou (osazená): Měkká izolační PU pěna tloušťky 100 mm Vrchní izolační kryt tloušťky 100 mm Spodní izolační kryt tloušťky 50 mm Červený umělohmotný vrchní kryt Červené kryty spojovacích přírub Napojení zásobníku na topný okruh Napojení topného okruhu musí být provedeno v souladu s místními předpisy pro instalaci. Maximální provozní tlak topného okruhu jsou 3 bar. Akumulační zásobník CW 800 R, CW 100 R, CW R nebo CW R je považován za součást otopné soustavy dle ČSN EN 12828, proto musí být opatřen náležitými ochrannými prvky požadovanými touto normou (pojistný ventil, expanzní nádoba atd.). 3

4 Technický popis Technický popis A A B L B G L C C H E D E D I I F J K F J K CW 800 R, CW 1000 R CW R, CW R Technické údaje: Výška napojení v [mm] Ozn. Napojení CW 800 R CW 1000 R CW R CW R A Odvzdušnění 5/4 vnitř. závit B Zásobník horní 5/4 vnitř. závit C Zásobník střední horní 5/4 vnitř. závit D Zásobník střední 5/4 vnitř. závit E Elektrická patrona 5/4 vnitř. závit F Zásobník spodní 5/4 vnitř. závit G Sol. výměník HORNÍ teplá 1 vnitř. závit / / H Sol. výměník HORNÍ studená 1 vnitř. závit / / I Sol. výměník SPODNÍ teplá 1 vnitř. závit J Sol. výměník SPODNÍ studená 1 vnitř. závit K Studená voda L Teplá voda

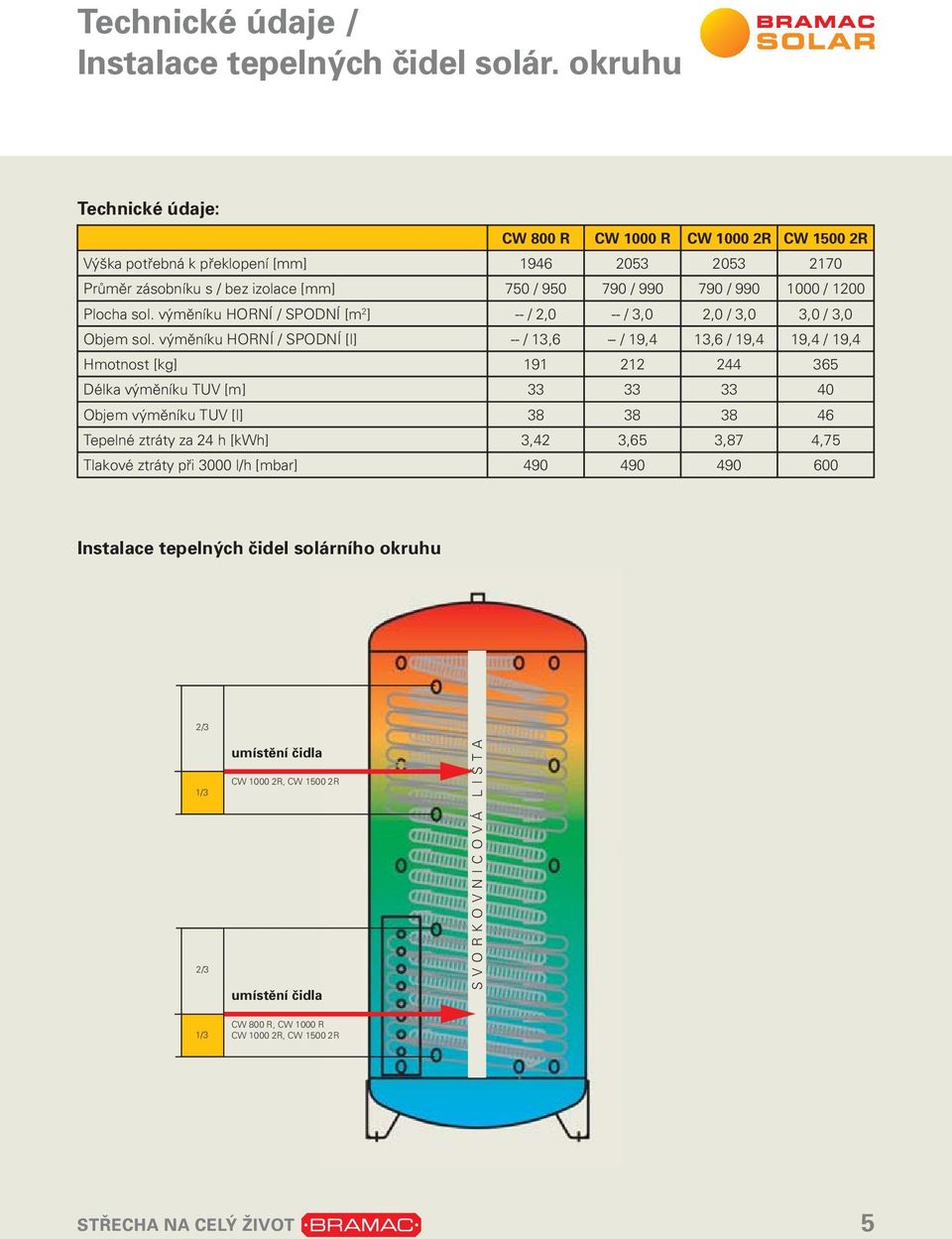

5 Technické údaje / Instalace tepelných čidel solár. okruhu Technické údaje: CW 800 R CW 1000 R CW R CW R Výška potřebná k překlopení [mm] Průměr zásobníku s / bez izolace [mm] 750 / / / / 1200 Plocha sol. výměníku HORNÍ / SPODNÍ [m 2 ] -- / 2,0 -- / 3,0 2,0 / 3,0 3,0 / 3,0 Objem sol. výměníku HORNÍ / SPODNÍ [l] -- / 13,6 -- / 19,4 13,6 / 19,4 19,4 / 19,4 Hmotnost [kg] Délka výměníku TUV [m] Objem výměníku TUV [l] Tepelné ztráty za 24 h [kwh] 3,42 3,65 3,87 4,75 Tlakové ztráty při 3000 l/h [mbar] Instalace tepelných čidel solárního okruhu 2/3 1/3 2/3 umístění čidla CW R, CW R umístění čidla SVORKOVNICOVÁ LIŠTA 1/3 CW 800 R, CW 1000 R CW R, CW R 5

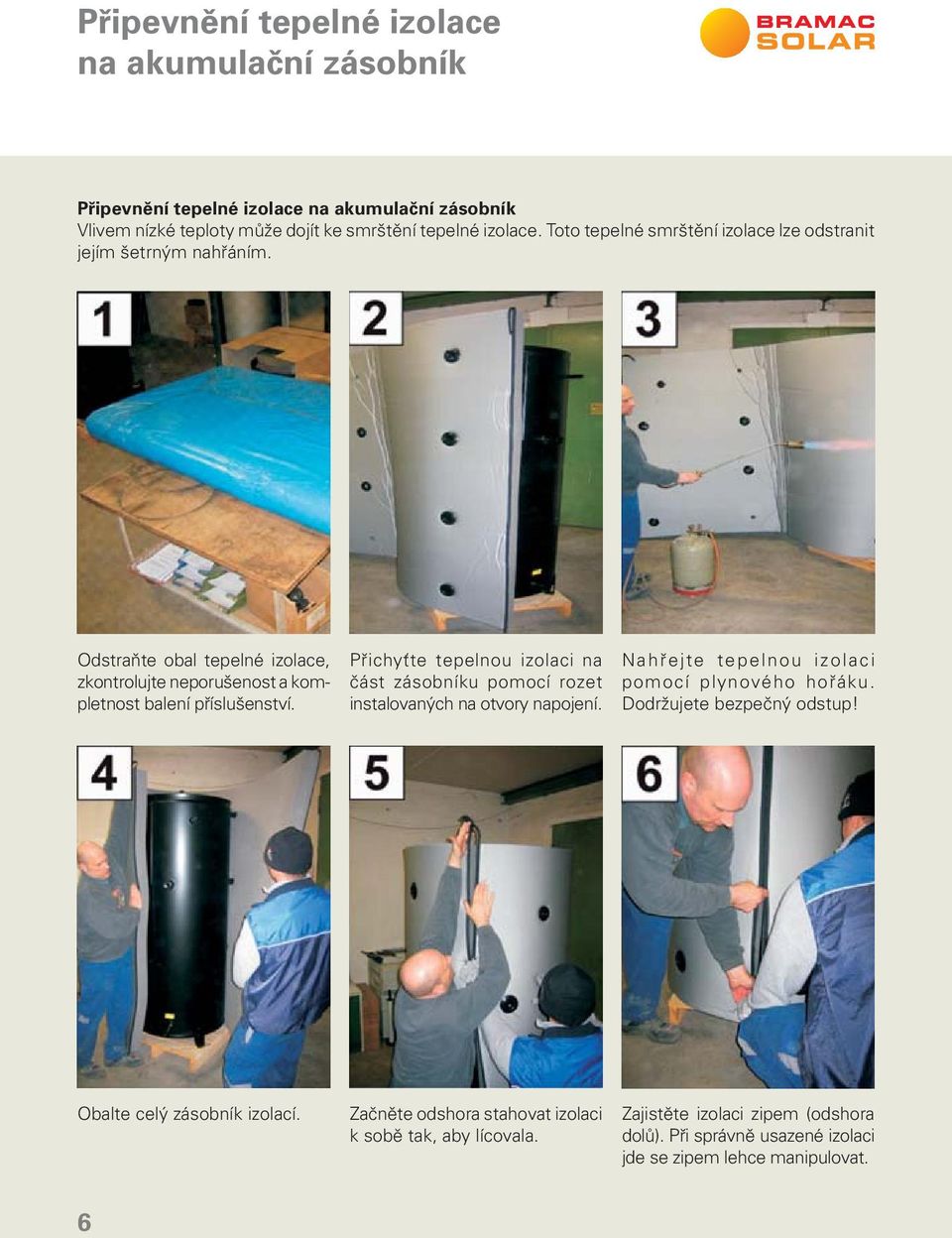

6 Připevnění tepelné izolace na akumulační zásobník Připevnění tepelné izolace na akumulační zásobník Vlivem nízké teploty může dojít ke smrštění tepelné izolace. Toto tepelné smrštění izolace lze odstranit jejím šetrným nahřáním. Odstraňte obal tepelné izolace, zkontrolujte neporušenost a kompletnost balení příslušenství. Přichyťte tepelnou izolaci na část zásobníku pomocí rozet instalovaných na otvory napojení. Nahřejte tepelnou izolaci pomocí plynového hořáku. Dodržujete bezpečný odstup! Obalte celý zásobník izolací. Začněte odshora stahovat izolaci k sobě tak, aby lícovala. Zajistěte izolaci zipem (odshora dolů). Při správně usazené izolaci jde se zipem lehce manipulovat. 6

7 Instalace analogových teploměrů na zásobník / Napojení zásobníku na okruh TUV a na solární okruh Instalace analogových teploměrů na zásobník Analogový teploměr se instaluje do perforace v tepelné izolaci. 1. Vytvořte otvor v tepelné izolaci pro umístění analogového ukazatele teploty. 2. Prostrčte kabel čidla teploměru rozetou. 3. Umístěte teplotní čidlo do požadovaného místa na svorkovnici. 4. Umístěte analogový ukazatel s rozetou do tepelné izolace. Perforace v izolaci Teploměr Čidlo teploměru Zasuňte čidlo do svorkovnice v požadované výšce zásobníku Zásobník s instalovanou izolací Napojení zásobníku na okruh TUV Směšovací ventil v systému TUV zamezuje opaření příliš horkou vodou ze solárního zásobníku, kde může teplota dosahovat i více než 95 C. Při instalaci a zapojení solárního zásobníku musí být dodrženy místní předpisy pro elektrickou instalaci! Maximální provozní tlak v okruhu TUV je 6 bar! Použití pojistného ventilu je povinné! Pokud je tlak v okruhu TUV vyšší než 6 bar je nutné použít regulátor tlaku vody! Instalace vodního filtru se provádí před prvním naplněním zásobníku vodou. Doporučené parametry pro okruh TUV ve spojení se solárním zásobníkem Doporučení Doporučení Chloridy 200 mg/l Sodík 200 mg/l Železo 0,2 mg/l Sírany 240 mg/l Mangan 0,05 mg/l ph >6,5 a <9,5 Napojení zásobníku na solární okruh Detailní popis napojení je uveden v návodu čerpadlové skupiny. Provozní tlak solárního okruhu je 3-3,5 bar (při 20 C). Expanzní nádoba se před připojením natlakuje na 2,5 bar. Do solárního okruhu je nutné použít nemrznoucí kapalinu doporučenou výrobcem (FLUID 10C, FLUID 25C). 7

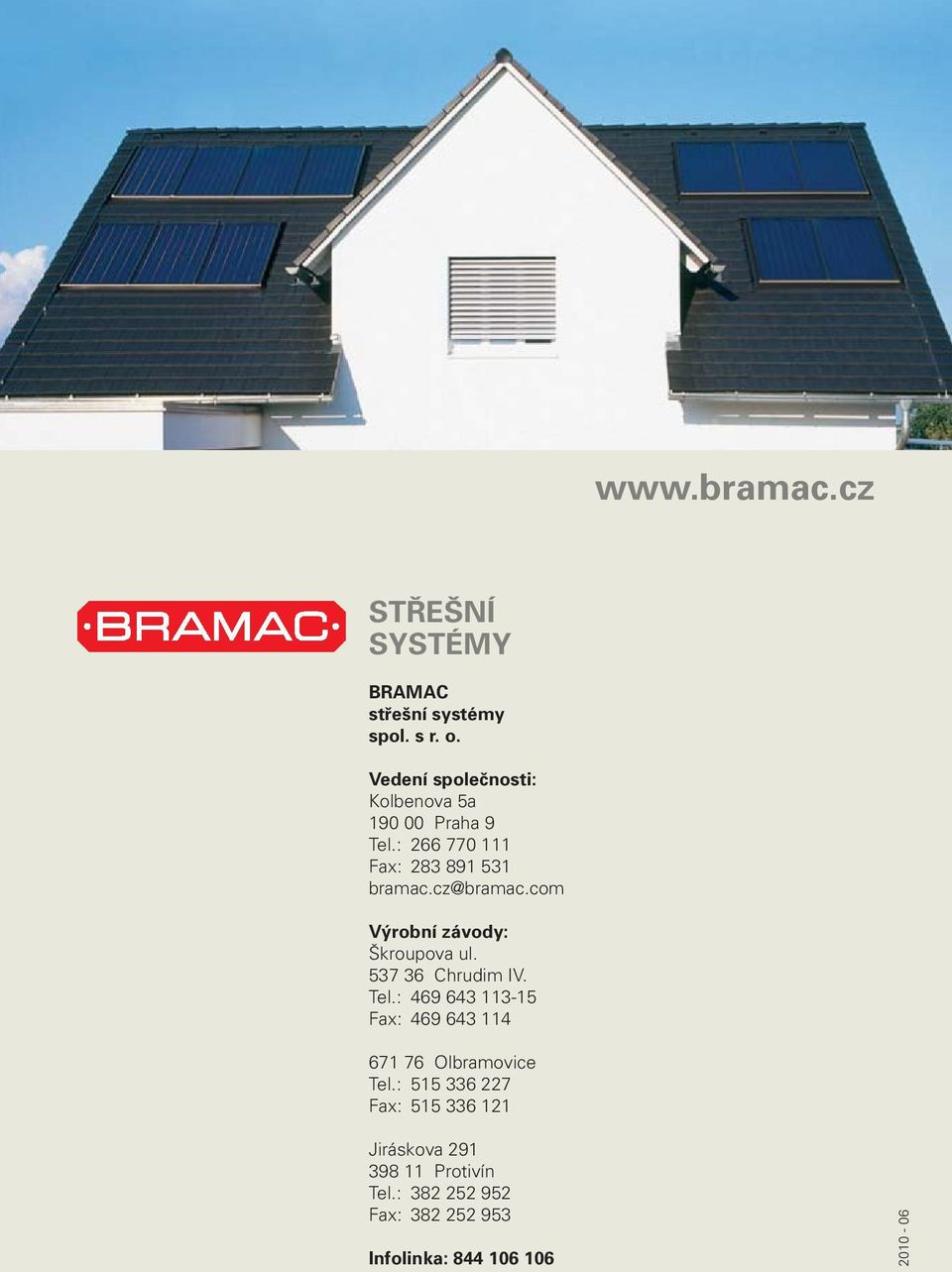

8 8 STŘEŠNÍ SYSTÉMY BRAMAC střešní systémy spol. s r. o. Vedení společnosti: Kolbenova 5a Praha 9 Tel.: Fax: bramac.cz@bramac.com Výrobní závody: Škroupova ul Chrudim IV. Tel.: Fax: Olbramovice Tel.: Fax: Jiráskova Protivín Tel.: Fax: Infolinka:
