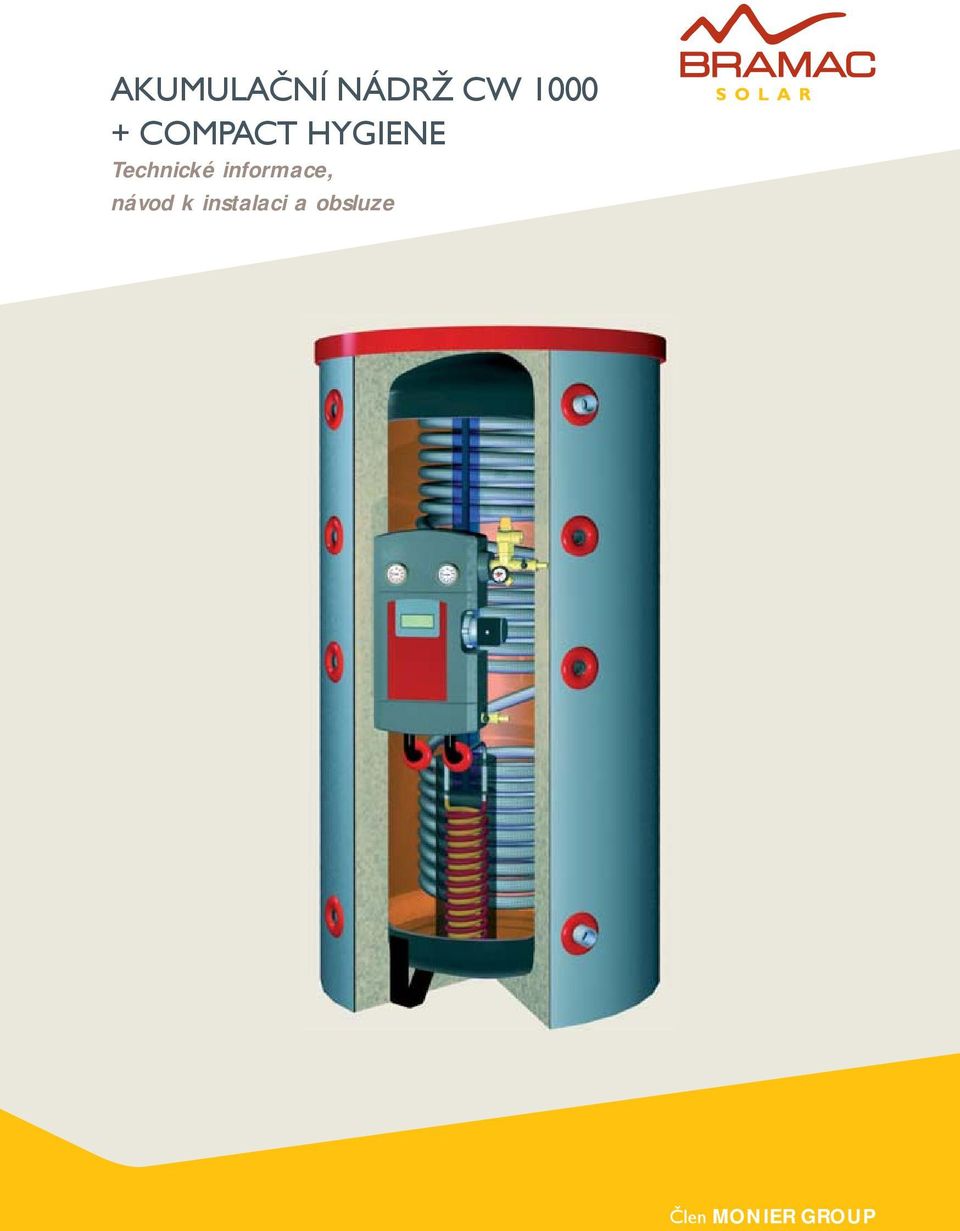

1 AKUMULAČNÍ NÁDRŽ CW COMPACT HYGIENE Technické informace, návod k instalaci a obsluze Člen MONIER GROUP

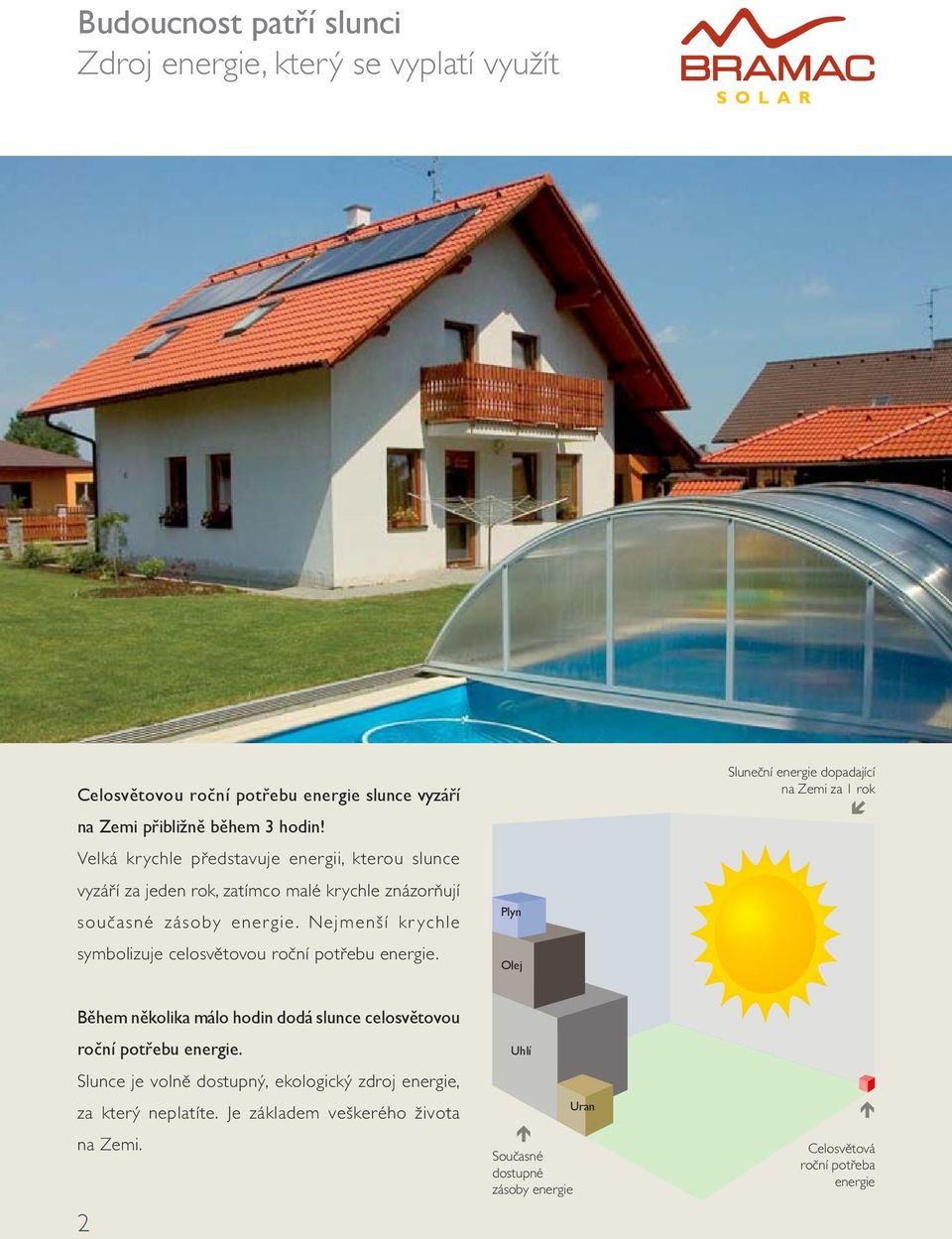

2 Budoucnost patří slunci Zdroj energie, který se vyplatí využít Celosvětovou roční potřebu energie slunce vyzáří na Zemi přibližně během 3 hodin! Velká krychle představuje energii, kterou slunce vyzáří za jeden rok, zatímco malé krychle znázorňují současné zásoby energie. Nejmenší krychle symbolizuje celosvětovou roční potřebu energie. Plyn Olej Sluneční energie dopadající na Zemi za 1 rok Během několika málo hodin dodá slunce celosvětovou roční potřebu energie. Slunce je volně dostupný, ekologický zdroj energie, za který neplatíte. Je základem veškerého života na Zemi. 2 Uhlí Současné dostupné zásoby energie Uran Celosvětová roční potřeba energie

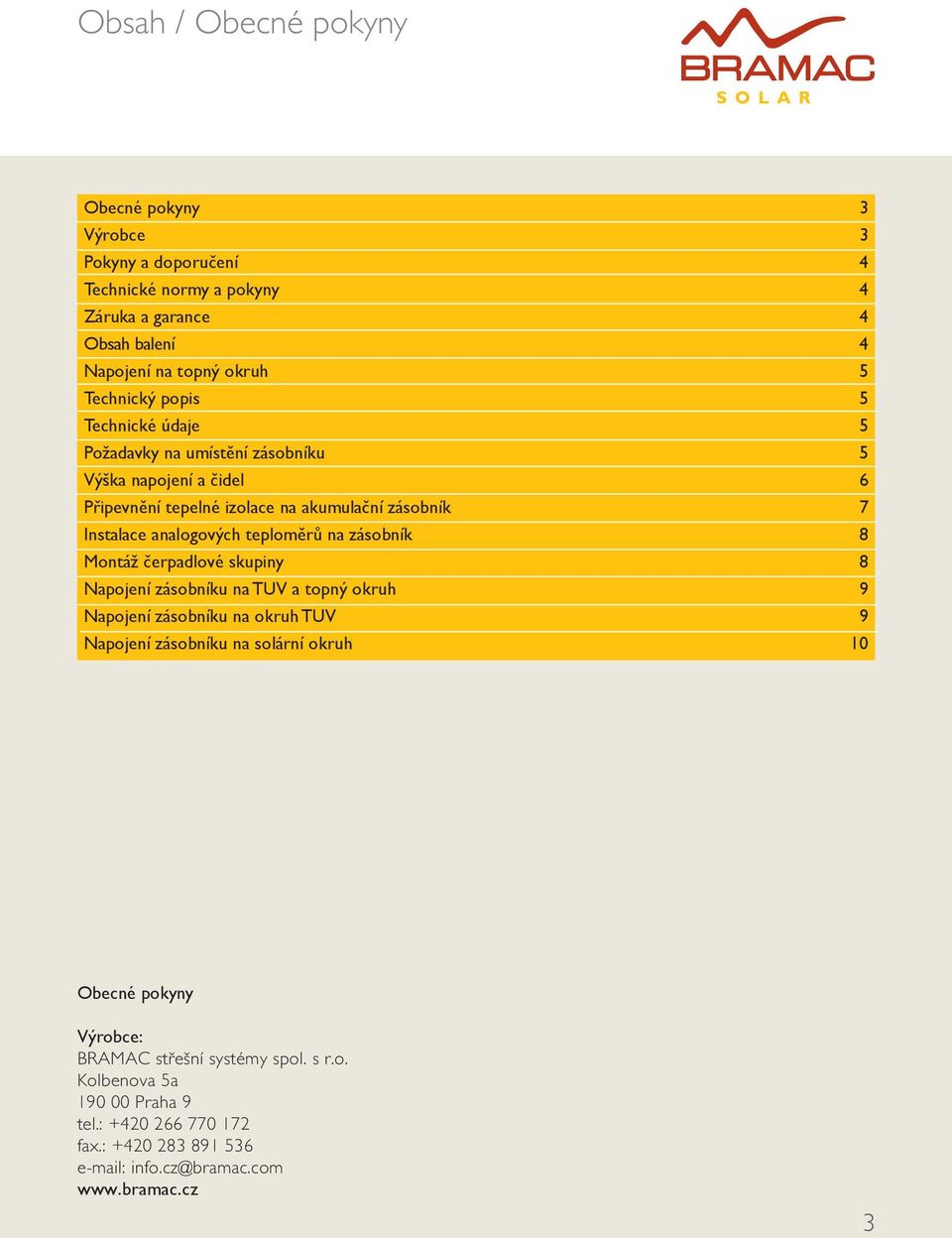

3 Obsah / Obecné pokyny Obecné pokyny 3 Výrobce 3 Pokyny a doporučení 4 Technické normy a pokyny 4 Záruka a garance 4 Obsah balení 4 Napojení na topný okruh 5 Technický popis 5 Technické údaje 5 Požadavky na umístění zásobníku 5 Výška napojení a čidel 6 Připevnění tepelné izolace na akumulační zásobník 7 Instalace analogových teploměrů na zásobník 8 Montáž čerpadlové skupiny 8 Napojení zásobníku na TUV a topný okruh 9 Napojení zásobníku na okruh TUV 9 Napojení zásobníku na solární okruh 10 Obecné pokyny Výrobce: BRAMAC střešní systémy spol. s r.o. Kolbenova 5a Praha 9 tel.: fax.: info.cz@bramac.com 3

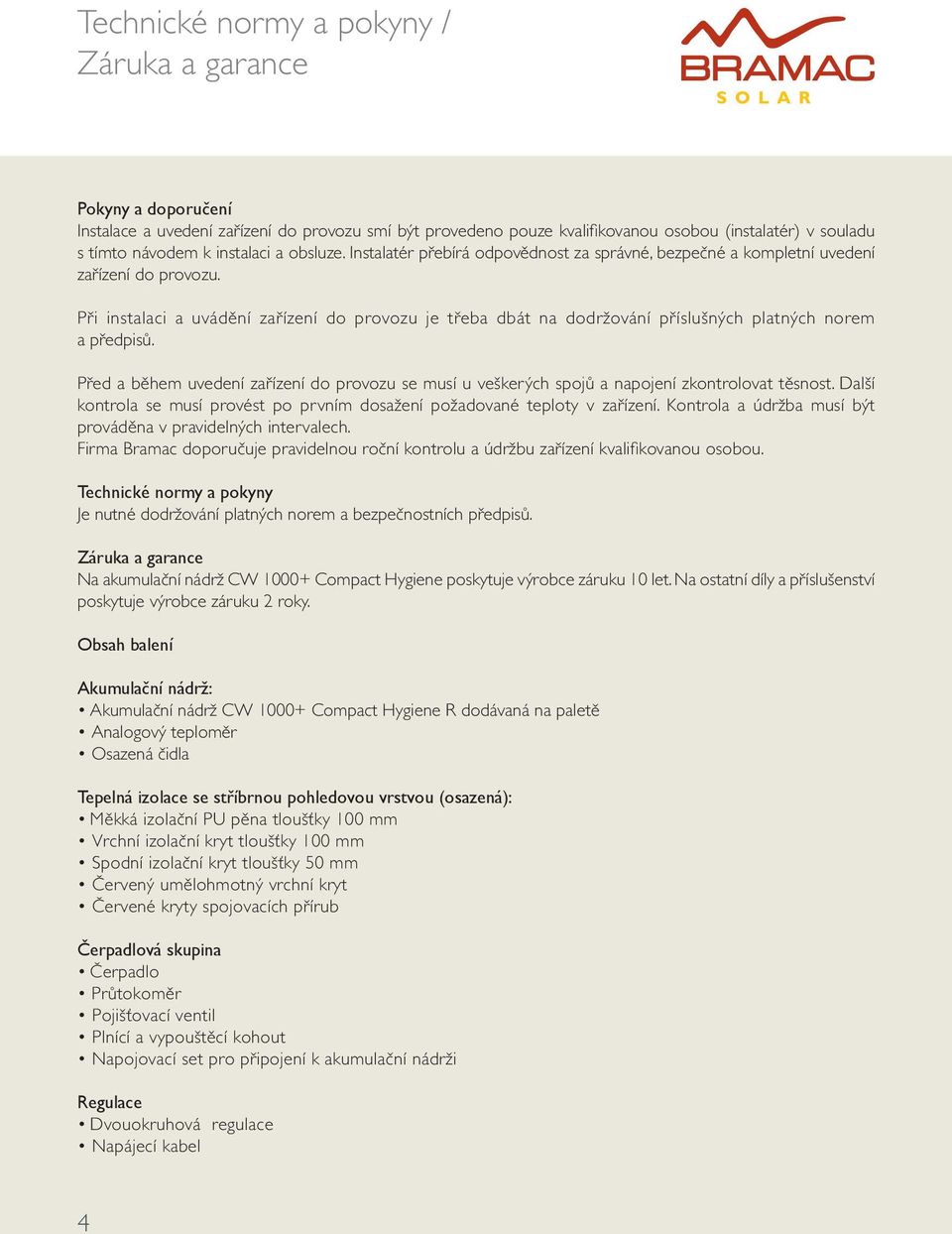

4 Technické normy a pokyny / Záruka a garance Pokyny a doporučení Instalace a uvedení zařízení do provozu smí být provedeno pouze kvalifi kovanou osobou (instalatér) v souladu s tímto návodem k instalaci a obsluze. Instalatér přebírá odpovědnost za správné, bezpečné a kompletní uvedení zařízení do provozu. Při instalaci a uvádění zařízení do provozu je třeba dbát na dodržování příslušných platných norem a předpisů. Před a během uvedení zařízení do provozu se musí u veškerých spojů a napojení zkontrolovat těsnost. Další kontrola se musí provést po prvním dosažení požadované teploty v zařízení. Kontrola a údržba musí být prováděna v pravidelných intervalech. Firma Bramac doporučuje pravidelnou roční kontrolu a údržbu zařízení kvalifi kovanou osobou. Technické normy a pokyny Je nutné dodržování platných norem a bezpečnostních předpisů. Záruka a garance Na akumulační nádrž CW Compact Hygiene poskytuje výrobce záruku 10 let. Na ostatní díly a příslušenství poskytuje výrobce záruku 2 roky. Obsah balení Akumulační nádrž: Akumulační nádrž CW Compact Hygiene R dodávaná na paletě Analogový teploměr Osazená čidla Tepelná izolace se stříbrnou pohledovou vrstvou (osazená): Měkká izolační PU pěna tloušťky 100 mm Vrchní izolační kryt tloušťky 100 mm Spodní izolační kryt tloušťky 50 mm Červený umělohmotný vrchní kryt Červené kryty spojovacích přírub Čerpadlová skupina Čerpadlo Průtokoměr Pojišťovací ventil Plnící a vypouštěcí kohout Napojovací set pro připojení k akumulační nádrži Regulace Dvouokruhová regulace Napájecí kabel 4

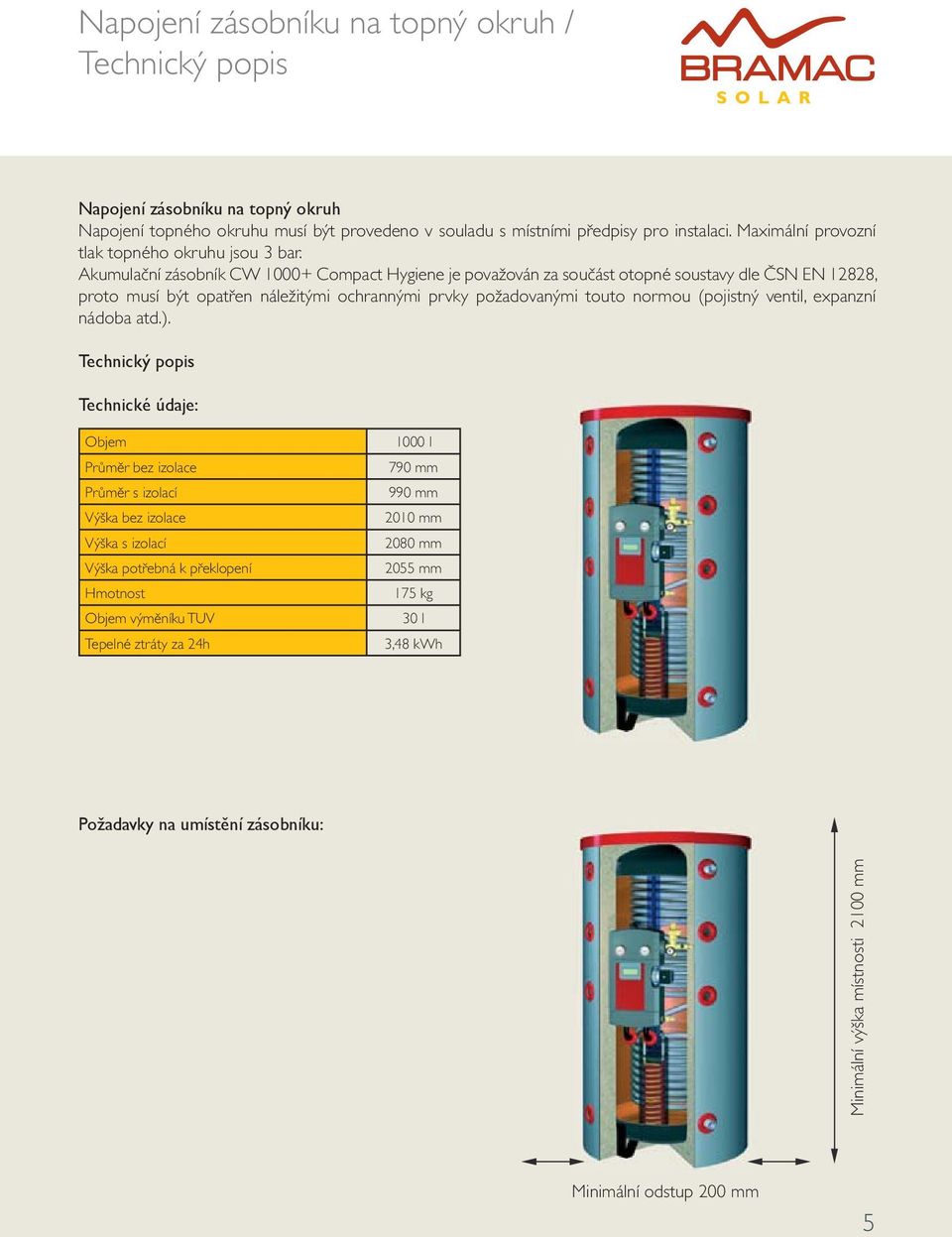

5 Napojení zásobníku na topný okruh / Technický popis Napojení zásobníku na topný okruh Napojení topného okruhu musí být provedeno v souladu s místními předpisy pro instalaci. Maximální provozní tlak topného okruhu jsou 3 bar. Akumulační zásobník CW Compact Hygiene je považován za součást otopné soustavy dle ČSN EN 12828, proto musí být opatřen náležitými ochrannými prvky požadovanými touto normou (pojistný ventil, expanzní nádoba atd.). Technický popis Technické údaje: Objem Průměr bez izolace Průměr s izolací Výška bez izolace Výška s izolací Výška potřebná k překlopení Hmotnost Objem výměníku TUV Tepelné ztráty za 24h 1000 l 790 mm 990 mm 2010 mm 2080 mm 2055 mm 175 kg 30 l 3,48 kwh Požadavky na umístění zásobníku: Minimální výška místnosti 2100 mm Minimální odstup 200 mm 5

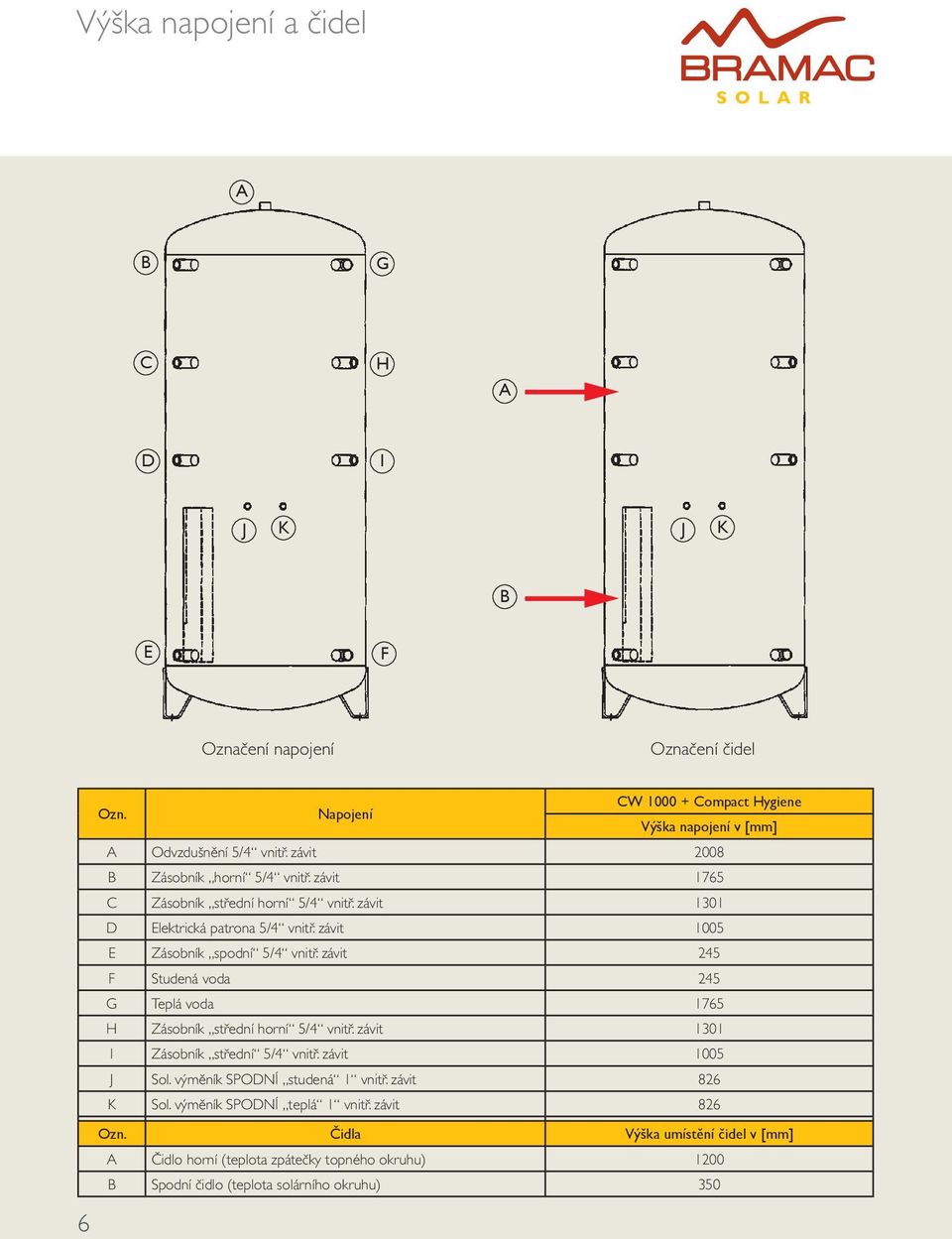

6 Výška napojení a čidel A B G C H A D I J K J K B E F Označení napojení Označení čidel 6 Ozn. Napojení CW Compact Hygiene Výška napojení v [mm] A Odvzdušnění 5/4 vnitř. závit 2008 B Zásobník horní 5/4 vnitř. závit 1765 C Zásobník střední horní 5/4 vnitř. závit 1301 D Elektrická patrona 5/4 vnitř. závit 1005 E Zásobník spodní 5/4 vnitř. závit 245 F Studená voda 245 G Teplá voda 1765 H Zásobník střední horní 5/4 vnitř. závit 1301 I Zásobník střední 5/4 vnitř. závit 1005 J Sol. výměník SPODNÍ studená 1 vnitř. závit 826 K Sol. výměník SPODNÍ teplá 1 vnitř. závit 826 Ozn. Čidla Výška umístění čidel v [mm] A Čidlo horní (teplota zpátečky topného okruhu) 1200 B Spodní čidlo (teplota solárního okruhu) 350

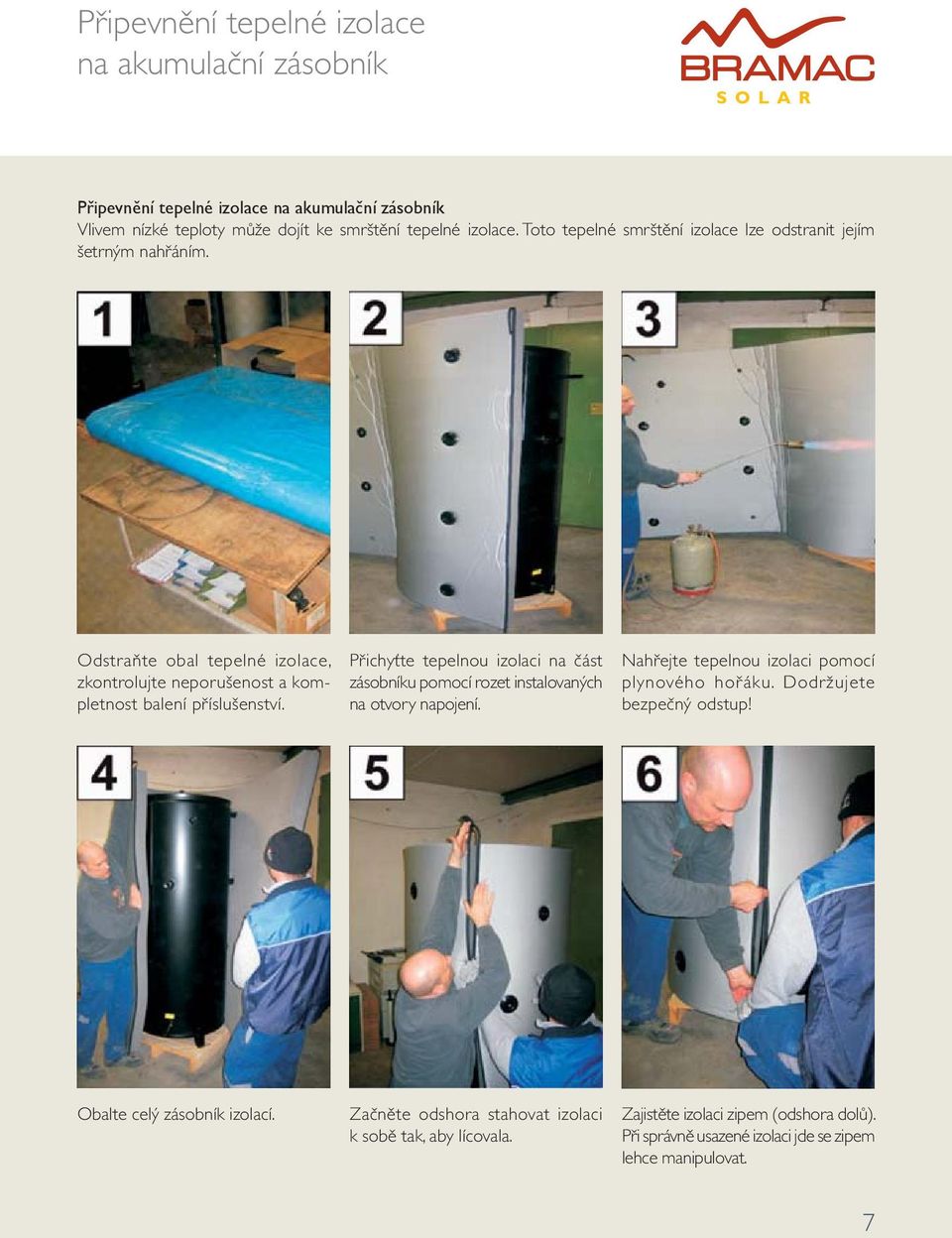

7 Připevnění tepelné izolace na akumulační zásobník Připevnění tepelné izolace na akumulační zásobník Vlivem nízké teploty může dojít ke smrštění tepelné izolace. Toto tepelné smrštění izolace lze odstranit jejím šetrným nahřáním. Odstraňte obal tepelné izolace, zkontrolujte neporušenost a kompletnost balení příslušenství. Přichyťte tepelnou izolaci na část zásobníku pomocí rozet instalovaných na otvory napojení. Nahřejte tepelnou izolaci pomocí plynového hořáku. Dodržujete bezpečný odstup! Obalte celý zásobník izolací. Začněte odshora stahovat izolaci k sobě tak, aby lícovala. Zajistěte izolaci zipem (odshora dolů). Při správně usazené izolaci jde se zipem lehce manipulovat. 7

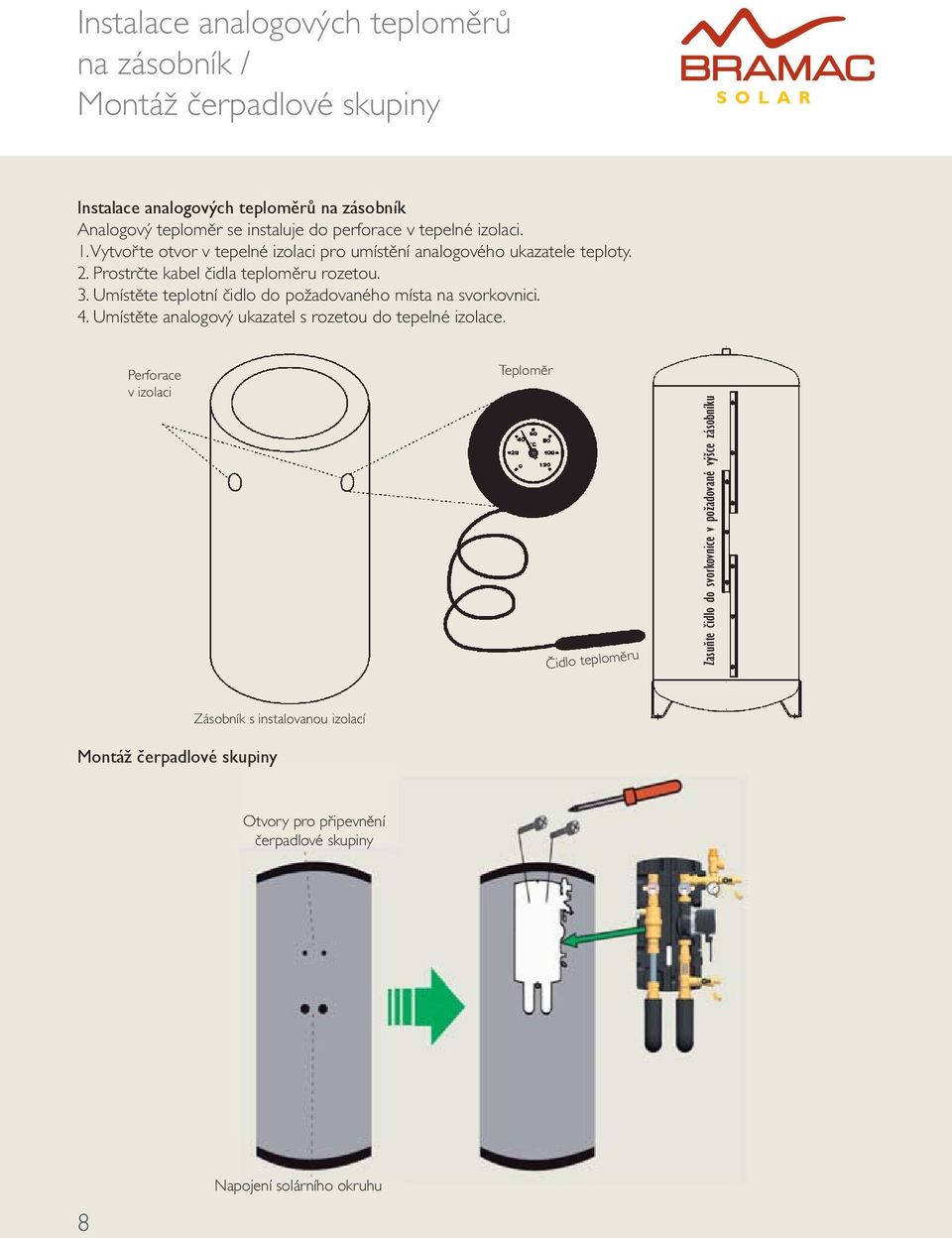

8 Instalace analogových teploměrů na zásobník / Montáž čerpadlové skupiny Instalace analogových teploměrů na zásobník Analogový teploměr se instaluje do perforace v tepelné izolaci. 1. Vytvořte otvor v tepelné izolaci pro umístění analogového ukazatele teploty. 2. Prostrčte kabel čidla teploměru rozetou. 3. Umístěte teplotní čidlo do požadovaného místa na svorkovnici. 4. Umístěte analogový ukazatel s rozetou do tepelné izolace. Perforace v izolaci Teploměr Čidlo teploměru Zasuňte čidlo do svorkovnice v požadované výšce zásobníku Zásobník s instalovanou izolací Montáž čerpadlové skupiny Otvory pro připevnění čerpadlové skupiny 8 Napojení solárního okruhu

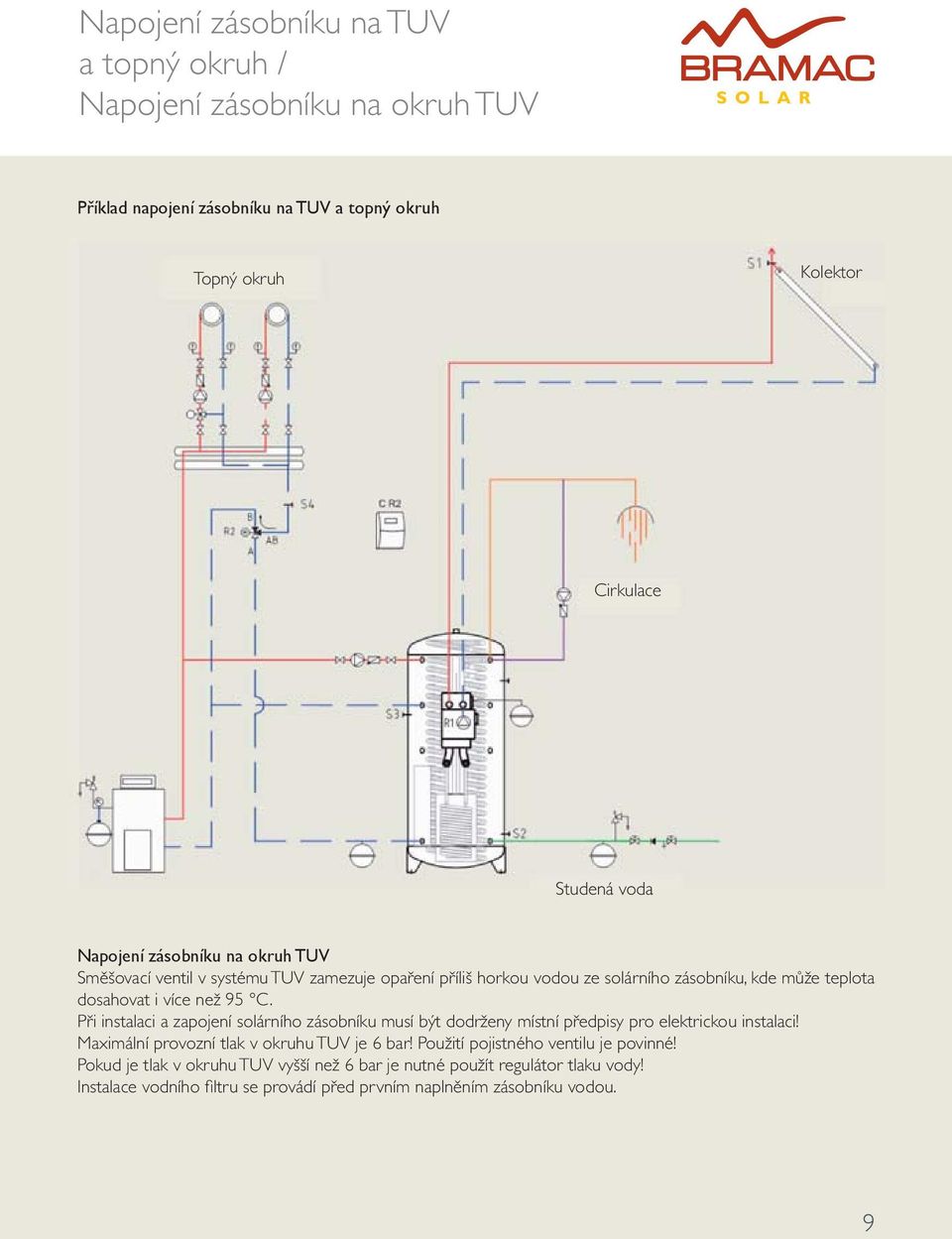

9 Napojení zásobníku na TUV a topný okruh / Napojení zásobníku na okruh TUV Příklad napojení zásobníku na TUV a topný okruh Topný okruh Kolektor Cirkulace Studená voda Napojení zásobníku na okruh TUV Směšovací ventil v systému TUV zamezuje opaření příliš horkou vodou ze solárního zásobníku, kde může teplota dosahovat i více než 95 C. Při instalaci a zapojení solárního zásobníku musí být dodrženy místní předpisy pro elektrickou instalaci! Maximální provozní tlak v okruhu TUV je 6 bar! Použití pojistného ventilu je povinné! Pokud je tlak v okruhu TUV vyšší než 6 bar je nutné použít regulátor tlaku vody! Instalace vodního fi ltru se provádí před prvním naplněním zásobníku vodou. 9

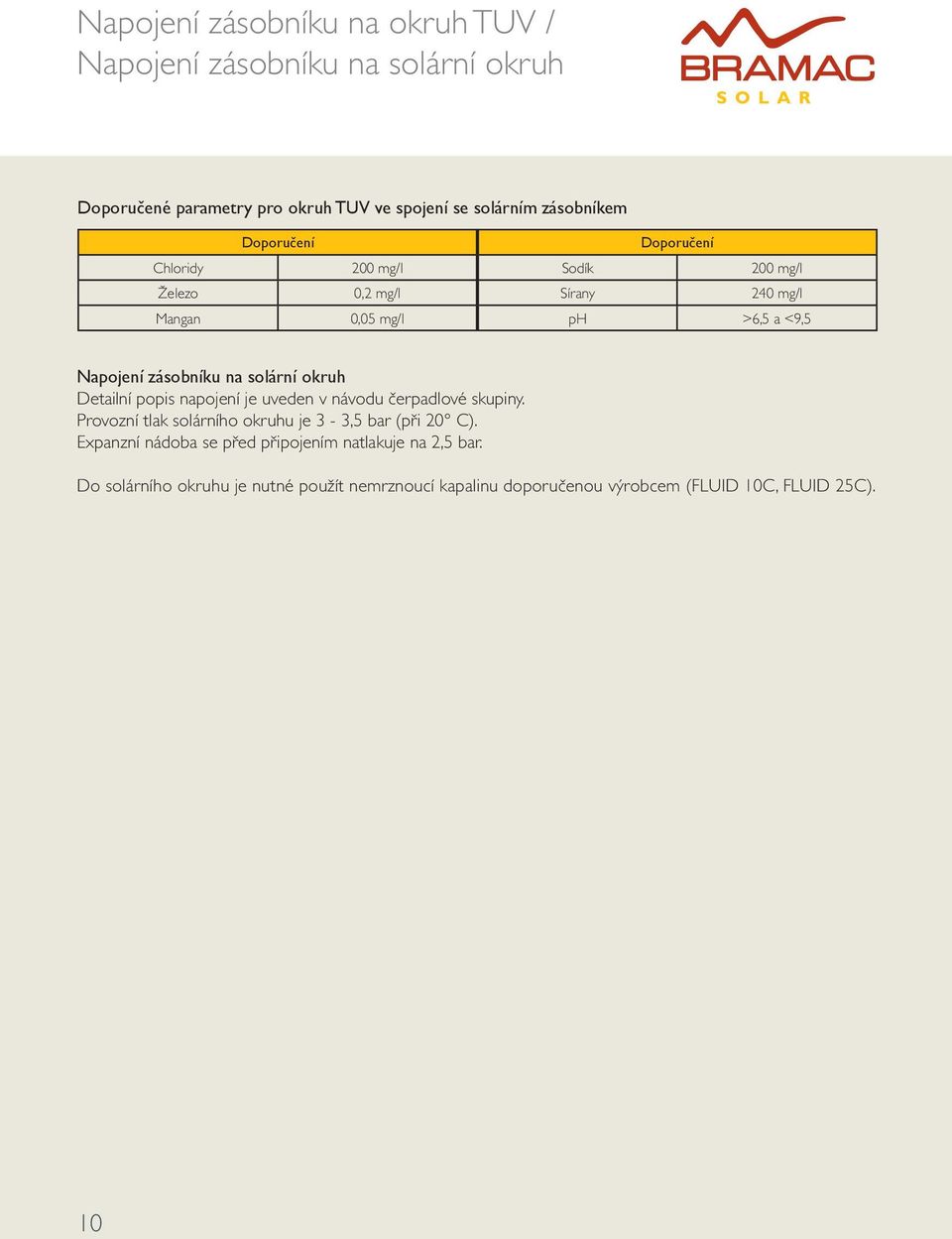

10 Napojení zásobníku na okruh TUV / Napojení zásobníku na solární okruh Doporučené parametry pro okruh TUV ve spojení se solárním zásobníkem Doporučení Doporučení Chloridy 200 mg/l Sodík 200 mg/l Železo 0,2 mg/l Sírany 240 mg/l Mangan 0,05 mg/l ph >6,5 a <9,5 Napojení zásobníku na solární okruh Detailní popis napojení je uveden v návodu čerpadlové skupiny. Provozní tlak solárního okruhu je 3-3,5 bar (při 20 C). Expanzní nádoba se před připojením natlakuje na 2,5 bar. Do solárního okruhu je nutné použít nemrznoucí kapalinu doporučenou výrobcem (FLUID 10C, FLUID 25C). 10
