1 OPRAVY, REKONSTRUKCE A ZDVOJENÍ ZATEPLENÍ STX.THERM SANA / SANA MW

2 STX.THERM SANA Injektovaný kotvený zateplovací systém s polystyrenem i s minerální vlnou ZDVOJENÍ existujícího ZATEPLENÍ REKONSTRUKCE poškozeného ZATEPLENÍ ZATEPLENÍ problematických PODKLADŮ profesionální zateplovací systémy

3 STX.THERM SANA MW Profesionální zateplovací systém na bázi EPS i MW s vysokou životností Dodatečné servisní kotvení a sanace ETICS na bázi EPS nebo MW Komplexní sanace zateplovacích systémů na bázi EPS i MW zdvojením Certifi kováno pro zdvojené izolace EPS+EPS, EPS+MW a MW+MW Vysoce účinné izolace pro nízkoenergetické a pasivní domy Zateplovací systém na bázi EPS i MW pro vysoká zatížení s obklady Smyková zatížení až 23 kg na kotevní místo při posunu do 1 mm 6 8 kotev/m² pro dynamické zatížení větrem až 5,5 kpa Závrtná montáž kotev bez tepelných mostů a rizik kondenzace

4 Když je stávající zateplení příliš tenké Zdvojení zateplení bez nutnosti demontáže původního systému V průběhu posledních let došlo k nárůstu závazných požadavků na tloušťku zateplovacích materiálů o více než dvojnásobek. Mnoho domů, které majitelé zateplili podle dřívějších pravidel, jsou dnes ve stavu, že potřebují zateplení po zateplení. Dalším důvodem k použití systému STX.THERM SANA či SANA MW může být nutnost sanace (rekonstrukce) poškozeného zateplení. Nezáleží na druhu použitého izolantu (mimo lamely MW) ani na značce výrobce původního zateplení. Vlastník nemovitosti může provést opravu zateplovacího systému nebo zároveň s opravou dodatečně zvýšit tloušťku izolantu přidáním nové izolační vrstvy. Některé vady nelze bez zdvojení odstranit s dlouhodobým účinkem. Zateplovací systém společně s injektovaným systémem kotvení Spiral Anksys představuje certifikované a dlouhodobé řešení v rámci zdvojování a sanace problematického zateplení s narušenou stabilitou, a to bez nutnosti demontáže původního zateplení. Výsledná kvalitně provedená sanace je velmi rychlá, nevyžaduje nadstandardní dovednosti a není nutná demontáž původního zateplovacího systému, tedy ani jeho složitá likvidace. Olomouc, ČR Přerov, ČR 4

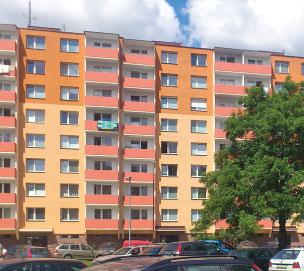

5 Konkrétní příklad zdvojení stávajícího zateplení Dodatečné zesílení staršího zateplení ve Žďáru nad Sázavou Ukázkou konkrétního použití systému STX.THERM SANA v praxi může být například dodatečné zateplení bytového domu ve Žďáru nad Sázavou. V roce 2002 byl dům zateplen izolantem z polystyrenu o tloušťce 60 mm. Toto zateplení již posunulo rosný bod mimo konstrukci a přineslo majitelům domu snížení spotřeby energie, ale současným normovým požadavkům již neodpovídalo. Majitel se proto rozhodl přidat další zateplovací vrstvy o tloušťce 80 mm. Zdvojení ETICS s dokotvením bylo třeba realizovat na celkem 730 m². Investor hledal samozřejmě řešení, které bude účinné, spolehlivé a pokud možno co nejlevnější. Proto jsme vyhotovili srovnávací kalkulaci klasického řešení a nového systému zateplení na zateplení. Výsledek jasně mluvil ve prospěch nového systému. Demontáž a likvidace starého zateplení včetně materiálu na nové zateplení o tloušťce 14 cm by se daly pořídit za průměrnou jednotkovou cenu 636 Kč/m². Materiál na certifi - kované zdvojení původního zateplení s dokotvením Spiral Anksys vyšel jen na 440 Kč/m². V tomto konkrétním případě se jednalo o úsporu 31 %! Detailní vyčíslení a srovnání ekonomické náročnosti obou variant je v tabulce níže. Finální vzhled domu Realizace zdvojení zateplení Ekonomické porovnání Demontáž nevyhovujícího zateplení a aplikace nového zdvojení zateplení pomocí systému STX.THERM SANA NÁKLADNÉ STARÉ ŘEŠENÍ Cena demontáže původního zateplení Pracovní operace jednotka množství cena/jednotka množství cena celkem Pronájem lešení m² 730 1,0 Kč/den 2 dny Kč Odstranění izolace (demontáž původního zateplení) m² Kč Přesun hmot t , Kč Odvoz odpadu na skládku (kontejner 10 m³) ks kont. / 20 km / 36 Kč Kč Deponace odpadu na skládce Kč/t Kč Očištění a příprava podkladu Kč/m² Kč Provedení podnátěru Kč/m² Kč Podnátěr EH kg ,05 kg/m² Kč Cena nového zateplení Produkt jednotka množství cena/jednotka množství/m² cena celkem Lepicí hmota (40% plochy) kg , Kč izolant EPS 140 mm Kč/m² 766, , Kč Talířové hmoždinky ks , Kč Zátka EPS ks , Kč Výztužná tkanina m² , Kč Stěrkový tmel kg Kč Mezinátěr kg , Kč Silikonová omítka kg , Kč CENA CELKEM DEMONTÁŽ A MATERIÁL NA NOVÉ ZATEPLENÍ Kč NOVÉ ŘEŠENÍ Cena při zdvojení zateplení Produkt jednotka množství cena/jednotka množství/m² cena celkem Servisní ukotvení původního ETICS Kč/m² , Kč Spiral Anksys na servisní ukotvení (0,5 ks/m²) Kč/ks , Kč Lepicí hmota (20% plochy dle certifi kátu) kg , Kč Izolant EPS 80 mm Kč/m² 766,5 80 1, Kč Spiral Anksys (na konečné ukotvení 6 ks/m²) ks Kč Výztužná tkanina m² , Kč Stěrkový tmel kg Kč Mezinátěr kg , Kč Silikonová omítka kg , Kč CENA CELKEM ZA MATERIÁL NA ZDVOJENÍ Kč Zdvojením se v tomto konkrétním případě ušetřilo Kč. V přepočtu na 1 m² je úspora 195 Kč/m². Dalším přínosem zdvojení zateplení bylo i zkrácení doby realizace. 5

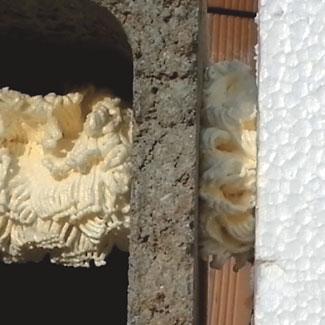

6 Kde běžná hmoždinka nestačí Zateplení na problematické a nerovné podklady Při opravách, sanacích a rekonstrukcích starých objektů, historických budov, panelových domů, apod. se mohou často objevovat vysoce rizikové podklady. Tyto konstrukce mohou vykazovat množství trhlin, spár či celkovou nesoudržnost. Použití běžných typů rozpěrného mechanického kotvení v takto nesoudržných podkladech je pak problematické. Injektované kotvení Spiral Anksys při aplikaci hmoty do kotevního místa spojuje všechny volné části a zároveň se tlakově rozpíná díky expanzi do všech volných prostor, dutin, prasklin či pórovitých struktur stavebních materiálů (použitá expanzní výplňová hmota si vytvoří expanzní terč a ten vyplní prostor kolem kotvy). To vede k maximální efektivitě kotvení i v podkladech, kde běžné mechanické typy kotvení mohou selhat. Zateplovací systém STX.THERM SANA s injektovaným systémem kotvení Spiral Anksys tak lze použít pro všechny typy podkladů, a to včetně lehkých pórovitých podkladů a křehkých podkladů s dutinami jakými jsou např. duté cihly, pěnobeton, heraklit. Systém lze použít i na nerovné podklady (s nerovností max. 20 mm / 1 m²). Ukázka zateplení duté cihly Ukázka zateplení systému Velox s povrchovou deskou z heraklitu Ukázka zateplení sendviče Ukázka zdvojení po poškození zateplení 6

7 Kotvení izolací nízkoenergetických domů a izolantů velkých tlouštěk Moderní trendy ekologické výstavby nízkoenergetických domů zvyšují nároky na tepelnou ochranu budov. Výsledkem je montáž silnějších izolací a samozřejmě nutnost takové izolace účinně a bezpečně kotvit. Moderní kotvicí systémy musí být schopny nejen chránit plášť budov před povětrnostními vlivy, ale i před váhou vlastního zateplovacího systému. A právě komplexnost systémů Spiral Anksys, kdy je kombinován lepicí a kotvicí účinek v jediné technologické operaci, je ideálním řešením. Kotvení sendvičových konstrukcí a panelů Systémy Spiral Anksys lze úspěšně využívat při kotvení různorodých skladeb, sendvičových konstrukcí a panelů. Injektovaná montáž s využitím hmot SAF není závislá na pevnosti konstrukce a nevyžaduje tedy efektivní hloubku kotvení, jako je tomu v případě mechanických rozpěrných kotev. Tato skutečnost umožňuje bezpečně a efektivně uchytit zateplovací systémy např. na konstrukce typu Velox. Použití a parametry kotev Kategorie A BETON Spiral Anksys Spiral Anksys Wool Kategorie B PLNÉ CIHLY Kategorie C DUTÉ CIHLY Kategorie D PÓROBETONY JEDEN PRINCIP PRO KOTVENÍ DO VŠECH PODKLADŮ DLE ETAG 014 Kategorie E PĚNOBETONY ZATEPLENÍ S IZOLANTEM Z POLYSTYRENU Typ kotvy Spiral Anksys SA15+ Typ expanzní hmoty Spiral Anksys Foam SAF1 Kategorie konstrukcí A/B/C/E/O dle ETA 014 Typ izolace: EPS F, EPS Grafit, PIR, XPS atd. Tloušťka izolace: mm Doporučená kotevní hloubka: 60 mm/80 mm Orientační spotřeba kotev: dle specifikace Klasifikace reakce na oheň: protipožární B s1,d0 dle EN Charakteristické smykové zatížení jedné izolační vrstvy: 0,22 kn na kotevní místo / při posunu do 1 mm Charakteristické smykové zatížení při zdvojení: 0,10 kn na kotevní místo / při posunu do 1 mm Bodový prostup tepla: 0,001 W/K při zapuštění ZMIN 14 mm ZATEPLENÍ S IZOLANTEM Z MINERÁLNÍ VLNY Typ kotvy Spiral Anksys Wool, SA-W/SM70 Typ expanzní hmoty Spiral Anksys Foam SAF3 Kategorie konstrukcí A/B/C/E/O dle ETA 13/0527 Typ izolace: EPS F, EPS Grafit, PIR, XPS, MW Tloušťka izolace: mm jen MW TR 10 nebo TR 15 Doporučená kotevní hloubka: 60 mm/80 mm Orientační spotřeba kotev: dle specifikace Klasifikace reakce na oheň: protipožární A2-s1,d0 dle EN Charakteristické smykové zatížení jedné izolační vrstvy: 0,20 kn na kotevní místo / při posunu do 1 mm Charakteristické smykové zatížení při zdvojení: 0,15 kn na kotevní místo / při posunu do 1 mm Bodový prostup tepla: 0,001 W/K při zapuštění ZMIN 14 mm 7

8 Když je zateplení nestabilní Dokotvení nestabilního zateplení bez nutnosti demontáže původního zateplení I když se dnes projevuje výrazné zlepšení v dodržování postupů pro správnou aplikaci vnějších kontaktních zateplovacích systémů, je nutné říci, že část realizovaných zateplení již nyní vykazuje výrazné poruchy stability a hrozí riziko jejich zřícení. K tomu dochází zejména v důsledku špatné přípravy podkladu nebo v důsledku nesprávné aplikace zateplovacího systému. Do nedávné doby neexistovalo ověřené a certifikované řešení, které by zajistilo dokotvení nestabilního zateplení. Standardní mechanické kotvení pomocí talířových hmoždinek není v takovém případě možné použít a bylo by potřeba celý systém odstranit. Nyní však lze pro stabilizaci zateplovacího systému použít moderní způsob injektovaného kotvení Spiral Anksys, který je založen na použití speciálních kotev a jejich propěnění expanzní výplňovou hmotou. Certifi kační orgány v ČR ověřily vhodnost použití tohoto univerzálního kotvícího systému a ve stavebně technickém osvědčení ho doporučují jako vhodnou technologii na sanaci nestabilních zateplení. V praxi to znamená, že není nutné demontovat uvolněný zateplovací systém, čímž se dosáhne výrazných úspor za práce spojené s demontáží a uložením vzniklého odpadu. Dokotvení systému má testovanou předpokládanou životnost minimálně 25 let. Důsledek neřešení ztráty stability zateplovacího systému 8

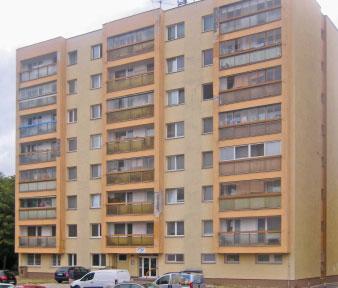

9 Konkrétní příklady realizace dokotvení zateplovacího systému Příklad opravy a zesílení nestabilního zateplení bytového domu v Bratislavě Konkrétním příkladem může být bytový dům na Nobelově ul. č v Bratislavě, který vykazoval poruchy stability. Navíc nevyhovovala ani původní tloušťka zateplení štíty byly původně zatepleny izolantem o tloušťce pouze 50 mm. Investor se proto rozhodl jak pro dokotvení, tak zároveň i pro doteplení celého objektu. Ideálním řešením byl v tomto případě právě zateplovací systém STX.THERM SANA s injektovaným systémem kotvení Spiral Anksys. Stabilizovány a dotepleny byly nejen štíty o ploše 820 m² (z původních 50 mm na 110 mm), ale i průčelí o ploše 540 m² (z původních 80 mm dotepleno na 140 mm). V obou případech se tak jednalo o přidání izolace o tloušťce 60 mm izolantu. V rámci této sanace bylo navíc provedeno i zateplení dosud nezateplených ploch o rozloze m². Původní vzhled domu Původní zateplení vykazovalo poruchy stability, nedostatečná byla i tloušťka izolantu Bytový dům po dokotvení a souběžném zesílení původního nestabilního zateplení Příklad dodatečného kotvení jako opravy chyby při aplikaci nového zateplení v Hradci Králové V některých případech lze dodatečným dokotvením řešit i technologické chyby při aplikaci nového systému zateplení. Při rekonstrukci bytového domu v Hradci Králové se realizační fi rma dopustila chyby a na 150 m² nedodržela technologický postup nebyla provedena úprava podkladu a tím nebyla zajištěna dlouhodobá dostatečná přídržnost a stabilita zateplení. V této situaci byly pouze 2 možnosti řešení buď stávající nevhodný systém demontovat či jej stabilizovat pomocí certifi kovaného injektovaného systému kotvení Spiral Anksys. Použití technologie Spiral Anksys jednoznačně představovalo optimální řešení nevhodné zateplení nebylo nutné demontovat a dodatečné náklady na jeho dokotvení byly minimální. Byl zpracován i statický posudek a investor má nyní jistotu, že je zateplovací systém správně ukotven a dlouhodobě stabilní. 9

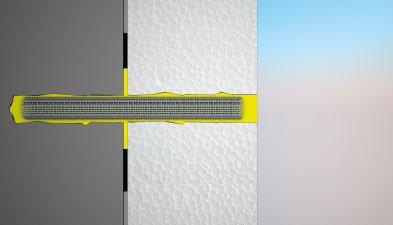

10 Postup montáže Spiral Anksys Kotvení technologiemi Spiral Anksys se provádí nejdříve 24 hodin po lepení desek tepelné izolace a zpravidla před provedením základní vrstvy. Délka kotev Spiral Anksys, jejich počet, poloha vůči základní (výztužné) vrstvě a rozmístění v ploše tepelně izolačních desek jsou určeny kotvicím plánem, případně projektovou dokumentací konkrétního systému ETICS. 1. Předvrtání kotevního místa Vrtání otvoru přes izolační souvrství se provádí vrtákem o průměru 14 mm. Minimální kotevní hloubka je 60 mm do nosné konstrukce (u dutých materiálů a sendvič. souvrství 80 mm). Specifi kace parametrů kotevního místa je obsahem technologického předpisu konkrétního systému. 2. Vložení kotvy Spiral Anksys Pří vkládání kotvy se použije aplikační přípravek ECORAW s distančním prstencem, který zajišťuje uložení kotvy do patřičné hloubky. Minimální zapuštění kotvy pod úroveň izolantu je 10 mm. 3. Injektování kotevního místa Expanzní výplňová hmota SAF se aplikuje ode dna otvoru v nosné konstrukci, kde je pod tlakem směřována první nejvyšší dávka. Postupným vytažením hadičky (odpovídající délky) musí dojít k injektáži celého kotevního místa, aby byla zajištěna dostatečná expanze. Injektáž kotev Spiral Anksys se provádí výhradně k tomu určenou expanzní výplňovou hmotou SAF. Aplikační teplota je od 5 C do +30 C. Při aplikaci je nutné dodržovat postupy a technologické předpisy udávané v technickém listu. 4. Finální úprava Po vyzrání výplňové hmoty (minimální doba 2 hodiny v závislosti na teplotě a vlhkosti vzduchu) se provede ořez expanzního přetoku v rovině s plochou izolantu. Aplikaci dalších povrchových úprav je možné provádět po 24 hodinách, kdy dochází k plnému vytvrzení kotevního místa. Víte, že Nanášení lepicí hmoty se provádí na rámeček s vynecháním rohů? V těchto místech dojde k propěnění hmoždinky Spiral Anksys, která vytvoří dodatečný expanzní terč. 10

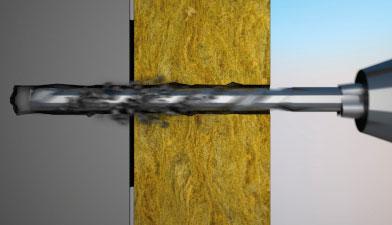

11 Postup montáže Spiral Anksys Wool Kotvení technologiemi Spiral Anksys Wool se provádí nejdříve 24 hodin po lepení desek tepelné izolace MW a zpravidla před provedením základní vrstvy. Délka kotev Spiral Anksys Wool, jejich počet a rozmístění v ploše tepelně izolačních desek jsou určeny kotvicím plánem, případně projektovou dokumentací konkrétního systému ETICS. 1. Předvrtání kotevního místa Vrtání otvoru přes izolační souvrství se provádí vrtákem o průměru 14 mm. Minimální kotevní hloubka je 60 mm do nosné konstrukce (u dutých materiálů a sendvič. souvrství 80 mm). Specifi kace parametrů kotevního místa je obsahem technologického předpisu konkrétního systému. 2. Instalace závrtného modulu SM Pro instalaci závrtného modulu SM se použije Montážní unašeč ECORAW, který zajišťuje uložení modulu SM do patřičné hloubky. Minimální zapuštění závrtného modulu SM pod úroveň izolantu je 10 mm. 3. Osazení kotvy SA-W Pří vkládání kotvy SA-W se použije Aplikační přípravek ECORAW s distančním prstencem, který zajišťuje uložení kotvy do patřičné hloubky. Kotva SA-W prochází závrtným modulem SM, tak aby lem kotvy SA-W plně dosedl do jádra modulu SM. Minimální zapuštění kotvy SA-W pod úroveň izolantu je 10 mm. 4. Injektáž kotevního místa Expanzní výplňová hmota SAF se aplikuje ode dna otvoru v nosné konstrukci, kde je pod tlakem směřována první nejvyšší dávka. Postupným vytažením hadičky (odpovídající délky) musí dojít k injektáži celého kotevního místa, aby byla zajištěna dostatečná expanze. Injektáž kotev Spiral Anksys Wool se provádí výhradně k tomu určenou expanzní výplňovou hmotou SAF dodávanou společností ECORAW. Aplikační teplota je od +5 C do +30 C. Při aplikaci je nutné dodržovat postupy a technologické předpisy udávané v technickém listu hmoty. 5. Finální úprava Po vyzrání výplňové hmoty (minimální doba 2 hodiny v závislosti na teplotě a vlhkosti vzduchu) se provede ořez expanzního přetoku v rovině s plochou izolantu. Aplikaci dalších povrchových úprav je možné provádět po 24 hodinách, kdy dochází k plnému vytvrzení kotevního místa. 11

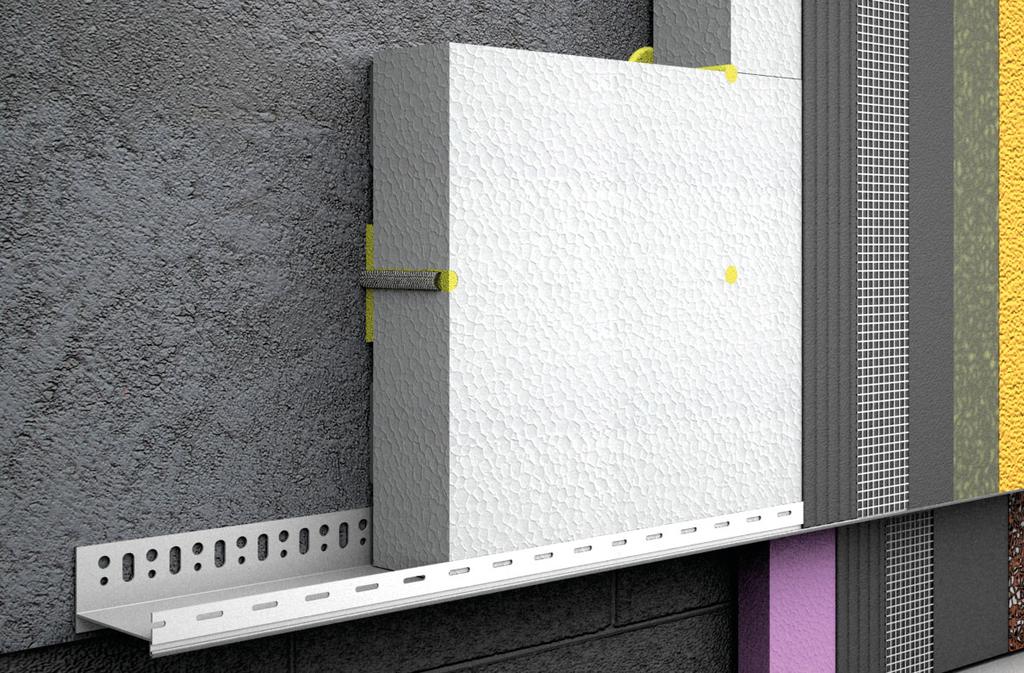

12 ZATEPLENÍ STX.THERM SANA kotvení Spiral Anksys SA15+ smykové a tahové zabezpečení izolací na bázi polystyrenu až do tlouštěk 300 mm vysoká bezpečnost zateplovacích systémů i na problematických podkladech se soudržností menší jak 80 kpa vysoce odolná fi xace i na povrchy s křivostí do 20 mm injektáž umožňuje bezpečně kotvit v přímé blízkosti pasivních trhli, spár či dutin jeden princip montáže a kotvy pro všechny typy stavebních konstrukcí (betony, duté materiály, pórobetony, tvárnice, sendviče) certifi kováno pro jednovrstvá i vícevrstvá spojení izolačních materiálů (EPS+EPS) úspora lepicích materiálů i nutnosti zabudovávat vyšší vlhkost do souvrství v rámci realizace ETICS závrtná montáž pro minimalizaci tepelných mostů a vzniku kondenzačních zón (bodový prostup tepla 0,0 0,002 W/K) Technické parametry kotev Spiral Anksys Jednovrstvé izolace EPS kotvení nových zateplovacích systémů na bázi EPS kotvicí systém Spiral Anksys typ kotvy SA15+ s injektáží hmotami SAF1/SAF3 rozsah kotvení mm izolanty EPS s min. CS(10) 70 kpa Vícevrstvé izolace EPS+EPS zdvojování zateplovacích systémů na bázi EPS kotvicí systém Spiral Anksys typ kotvy SA15+ expanzní hmota SAF1/SAF3 rozsah kotvení mm izolanty EPS s min. CS(10) 70 kpa L a celková délka kotvy Spiral Anksys Wool d nom vnější průměr kotvy SA-W (bez lemu) d 0 průměr vrtaného otvoru d p h ef h 1 průměr závrtného modul SM efektivní (účinná) kotevní hloubka hloubka vrtání h a 1 a 2 tloušťka podkladního materiálu tloušťka vyrovnávací vrstvy (omítka) tloušťka lepicího tmelu, expanzního přetoku h fi x tloušťka kotveného materiálu S SAF plocha expanzního terče SAF Z min minimální hloubka zapuštění kotvy 12

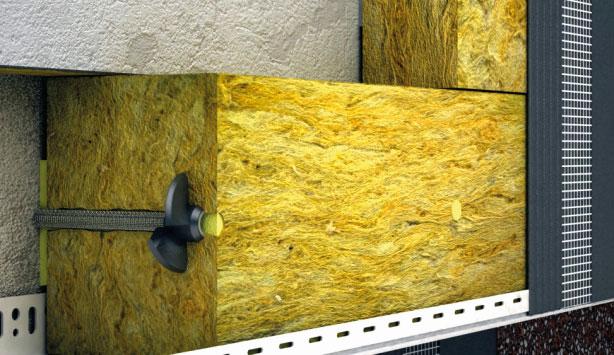

13 ZATEPLENÍ STX.THERM SANA MW kotvení Spiral Anksys SA-W smykové a tahové zabezpečení izolací na bázi minerální vlny (MW) až do tlouštěk 300 mm vysoká bezpečnost zateplovacích systémů i na problematických podkladech se soudržností menší jak 80 kpa vysoce odolná fi xace i na povrchy s křivostí do 20 mm injektáž umožňuje bezpečně kotvit v přímé blízkosti pasivních trhli, spár či dutin jeden princip montáže a kotvy pro všechny typy stavebních konstrukcí (betony, duté materiály, pórobetony, tvárnice, sendviče) certifi kováno pro jednovrstvá i vícevrstvá spojení izolačních materiálů (MW+MW nebo EPS+MW) úspora lepicích materiálů i nutnosti zabudovávat vyšší vlhkost do souvrství v rámci realizace ETICS závrtná montáž pro minimalizaci tepelných mostů a vzniku kondenzačních zón (bodový prostup tepla do 0,001 W/K) Technické parametry kotev Spiral Anksys Wool Jednovrstvé izolace MW kotvení nových zateplovacích systémů na bázi MW kotvicí systém Spiral Anksys Wool typ kotvy SA-W/SM70 s injektáží hmotou SAF3 rozsah kotvení mm izolanty MW s min. TR 10 kpa Vícevrstvé izolace MW+MW/EPS+MW zdvojování zateplovacích systémů na bázi MW kotvicí systém Spiral Anksys Wool typ kotvy SA-W/SM70 s injektáží hmotami SAF3 rozsah kotvení mm izolanty MW s min. TR 10 kpa L a celková délka kotvy Spiral Anksys Wool d nom vnější průměr kotvy SA-W (bez lemu) d 0 průměr vrtaného otvoru d p h ef h 1 průměr závrtného modul SM efektivní (účinná) kotevní hloubka hloubka vrtání h a 1 a 2 tloušťka podkladního materiálu tloušťka vyrovnávací vrstvy (omítka) tloušťka lepicího tmelu, expanzního přetoku h fi x tloušťka kotveného materiálu S SAF plocha expanzního terče SAF Z min minimální hloubka zapuštění kotvy 13

14 Certifikace způsobilosti k provádění Používání kotvicí techniky Spiral Anksys a montáž systémů STX.THERM SANA a STX.THERM SANA MW jsou podmíněny znalostí této specifi cké technologie a měly by být prováděny výhradně osobami, které jsou řádně proškoleny a způsobilé k aplikaci těchto systémů. Realizační fi rmy musí být držiteli LICENCE na provádění vnějšího kontaktního zateplovacího systému STX.THERM SANA a STX.THERM SANA MW a injektovaného kotvicího systému Spiral Anksys. Naše společnost v této souvislosti pořádá bezplatná školení způsobilosti k provádění těchto systémů. Školení jsou prováděna ve školicím středisku STOMIX. Na základě dohody je možno provést praktické zaškolení přímo na konkrétních realizacích za účasti aplikačního technika. Pro navrhování a projektování systémů STX.THERM SANA a STX.THERM SANA MW vydáváme CERTIFIKÁT, který udělujeme po úspěšném absolvování proškolení v rozsahu Stavebně technického osvědčení STX.THERM SANA č a STX.THERM SANA MW č , Závazných pokynů pro montáž STX.THERM SANA a STX.THERM SANA MW, Závazných pokynů pro navrhování STX.THERM SANA a STX.THERM SANA MW a technologických návodů jednotlivých výrobků včetně injektovaného kotvení Spiral Anksys. Poskytujeme: proškolení + vydání výše zmíněné Licence či Certifi kátu zajistíme veškeré potřebné statické výpočty na vlastní náklady velkoplošné sondy pro ověření stavu podkladu, lepení a kotvení stávajícího zateplení pokud je to nutné, provedeme zdarma termovizní měření stavu objektu (pouze v zimním období) bezplatně zpracujeme grafi cký návrh barevného řešení fasády Vašeho domu po zateplení zdarma zapůjčíme montážní prvky pro dokotvení uvolněného zateplení 14

15 Výhody a přínosy zateplovacího systému STX.THERM SANA / STX.THERM SANA MW a injektovaného systému kotvení Spiral Anksys Kotvení na problémové podklady Kotvení bez závislosti na soudržnosti podkladu. Účinné kotvení i na nerovných podkladech (s nerovností max. 20 mm / 1 m). Certifikováno pro konstrukce A/B/C/E/O dle ETA 13/0527. Podkladem může být beton, lehčený beton a prvky z něj, cihelné a pórobetonové zdivo, keramické prvky, sendvičové konstrukce a panely a také původní zateplení s izolantem EPS. Možnost sanace nevyhovujícího stávajícího zateplení bez nutnosti demontáže původního systému Ekonomická výhodnost Na konkrétních realizacích sanace či zdvojení stávajícího zateplení (bez nutnosti demontáže původního zateplení) jsme si ověřili, že úspory, kterých bylo dosaženo oproti variantě demontáže systému a aplikace nového zateplení nejsou zanedbatelné a to i přesto, že injektované kotvení v porovnání se standardním mechanickým kotvením je obvykle cenově náročnější. Ekologický přínos Použití systému STX.THERM SANA umožňuje snížit ekologickou zátěž pro naše životní prostředí a to ať už v důsledku šetření energií na vytápění či v možnosti zachovat a sanovat stávající nevyhovující zateplení (tzn., že není nutno demontovat staré zateplení a řešit otázku uložení vzniklého odpadu). Bezpečnost a vysoká živostnost zateplení Injektovaný systém kotvení se 100 % účinností. Odolnost vůči dynamickému zatížení větrem je až 2 vyšší než požaduje česká norma při nejnepříznivějších výpočtových podmínkách. Splnění požadavků na energetickou náročnost budov Od 1. ledna 2013 platí zákon č. 318/2012 Sb, který zavádí povinnost průkazu energetické náročnosti budov i pro stavby menší než m². Tento průkaz lidově řečeno uvádí, jak je budova energeticky šetrná a kolik energie budete potřebovat na roční vytápění. Pro většinu budov, které se zateplovaly v 90. letech, to znamená zesílit stávající šířku izolantu (v té době se běžně zateplovalo 5 8 cm izolantu). Z časového, ekologického i fi nančního hlediska je systém STX.THERM SANA jedinečným řešením. Kotvení fasád s vysokým zatížením Kotevní systém je certifi kován pro smyková zatížení. Jedno kotevní místo dokáže přenést zatížení až 50 kg. Kotvení bez vzniku tepelných mostů Komplexní odizolování kotevního místa Vysoce účinný spoj bez tepelných ztrát a kondenzace. Testováno podle evropských norem ETAG 014 (TR025). Rychlá a jednoduchá aplikace Žádné šroubování či zatloukání. Zápustná montáž v jedné operaci (žádné zátky). Jeden typ kotvy pro všechny aplikace. Systém s evropskou certifikací Fakt, že se jedná o certifi kované řešení sanace a doteplení na českém trhu, přináší všem projektantům a statikům jedinečnou záruku spolehlivosti tohoto řešení. Výsledky této certifi kace jsou natolik průkazné, že potřebnou odolnost proti účinkům větru lze zabezpečit nižším počtem kotevních prvků než při standardních talířových rozpěrných kotev 15

16 Odborné informace k systémům STX.THERM SANA a STX.THERM SANA MW Vám poskytne náš produktový manažer Jiří Klásek, tel.: , klasek@stomix.cz Platnost brožury od Informace o registrovaných ochranných známkách společnosti STOMIX, spol. s r. o. najdete na Brožura Opravy, rekonstrukce a zdvojení zateplení STX.THERM SANA / SANA MW Rev. č. 01/ Vytištěno v České republice. INFOLINKA PORADENSTVÍ TÝM ODBORNÍKŮ ŘEŠENÍ NA MÍRU VÍCE NEŽ 20 LET NA TRHU STOMIX, spol. s r. o Skorošice 197, Tel.: info@stomix.cz, Bezplatná telefonní linka: Pracovní dny od 7:00 do 15:30 hod
