Speciální kotvy s expanzními výplňovými hmotami pro tepelně-izolační systémy (ETICS)

Transkript

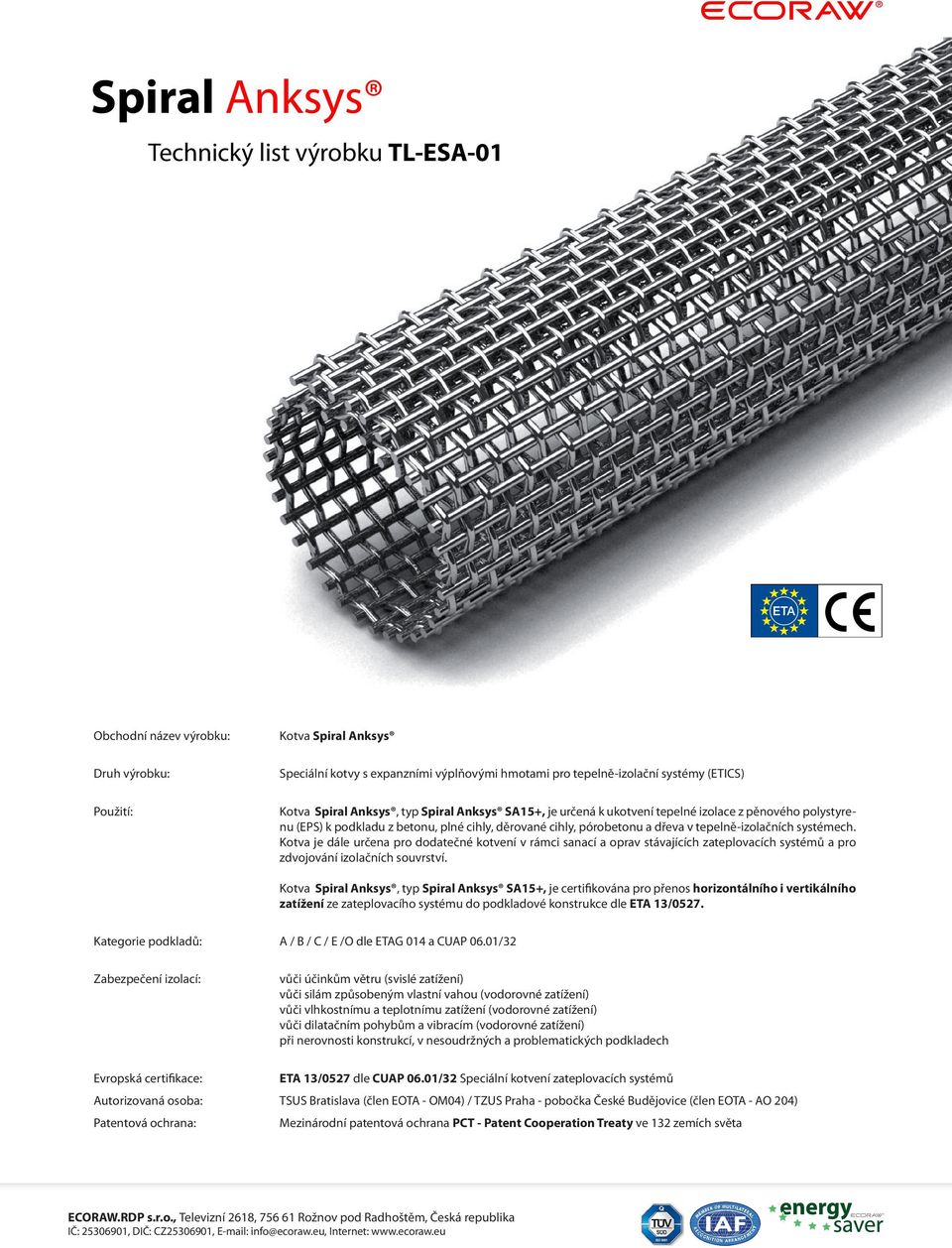

1 Obchodní název výrobku: Druh výrobku: Použití: Kotva Spiral Anksys Speciální kotvy s expanzními výplňovými hmotami pro tepelně-izolační systémy (ETICS) Kotva Spiral Anksys, typ Spiral Anksys SA15+, je určená k ukotvení tepelné izolace z pěnového polystyrenu (EPS) k podkladu z betonu, plné cihly, děrované cihly, pórobetonu a dřeva v tepelně-izolačních systémech. Kotva je dále určena pro dodatečné kotvení v rámci sanací a oprav stávajících zateplovacích systémů a pro zdvojování izolačních souvrství. Kotva Spiral Anksys, typ Spiral Anksys SA15+, je certifikována pro přenos horizontálního i vertikálního zatížení ze zateplovacího systému do podkladové konstrukce dle ETA 13/0527. Kategorie podkladů: A / B / C / E /O dle ETAG 014 a CUAP 06.01/32 Zabezpečení izolací: vůči účinkům větru (svislé zatížení) vůči silám způsobeným vlastní vahou (vodorovné zatížení) vůči vlhkostnímu a teplotnímu zatížení (vodorovné zatížení) vůči dilatačním pohybům a vibracím (vodorovné zatížení) při nerovnosti konstrukcí, v nesoudržných a problematických podkladech Evropská certifikace: ETA 13/0527 dle CUAP 06.01/32 Speciální kotvení zateplovacích systémů Autorizovaná osoba: TSUS Bratislava (člen EOTA - OM04) / TZUS Praha - pobočka České Budějovice (člen EOTA - AO 204) Patentová ochrana: Mezinárodní patentová ochrana PCT - Patent Cooperation Treaty ve 132 zemích světa

2 Vydáno: Strana 2 Detail kotevního místa Spiral Anksys L a L a = celková délka kotvy Spiral Anksys d nom = vnější průměr kotvy Spiral Anksys d 0 = průměr vrtaného otvoru h ef = efektivní (účinná) kotevní hloubka h 1 = hloubka vrtání h = tloušťka podkladního materiálu a 1 = tloušťka vyrovnávací vrstvy (omítka) a 2 = tloušťka lepicího tmelu, expanzního přetoku h fix = tloušťka kotveného materiálu S SAF = plocha expanzního terče SAF Z min = minimální hloubka zapuštění kotvy SSAF dnom d0 Výpočet celkové délky kotvy L a : h ef a1 a2 h fix h h 1 Z min L a h fix - Z min + h ef + a 1 + a 2 Charakteristická smyková únosnost injektovaných kotvicích systémů Spiral Anksys T Rk [kn] Parametry dle ETA 13/0527 pro kotvicí systémy Spiral Anksys Celková tloušťka ETICS mm mm Charakteristická smyková únosnost na kotvu T Rk 0,28 kn 0,28 kn Svislá deformace na mezi elasticity U e 1, 28 mm 1, 44 mm Koeficient bezpečnosti Y MB 1,20 1,20 Charakteristická odolnost proti protažení injektovaných kotvicích systémů Spiral Anksys v tahu N Rk,EPS [kn] Parametry dle ETA 13/0527 pro kotvicí systémy Spiral Anksys Charakteristická odolnost kotvy v tahu proti protažení z izolantu N RK(EPS,1) Celková tloušťka ETICS mm mm Bez účinku expanzního terče S SAF Min. 0,40 kn Min. 0,40 kn S účinkem expanzního terče S SAF Min. 0,60 kn Min. 0,60 kn Koeficient bezpečnosti Y MB 1,20 1,20 Hodnoty s účinkem expanzního terče S SAF jsou používány v případech, kdy podklad nosné konstrukce odpovídá požadavkům dle Pokynů pro navrhování příslušného systému ETICS. V případě nesoudržnosti podkladu musí být provedena zkouška přídržnosti expanzních hmot SAF k podkladu, případně musí být tato skutečnost zohledněna ve výpočtu zatížení větrem, kdy musí být uváděna charakteristická odolnost proti protažení izolantem bez účinku expanzního terče S SAF dle ETA 13/0527, Annex 6. Charakteristická únosnost injektovaných kotvicích systémů Spiral Anksys v tahu N Rk [kn] Spiral Anksys SA15+ Beton 0,60 kn 0,75 kn Plná cihla 0,90 kn 0,90 kn Děrovaná cihla 0,60 kn 0,90 kn Lehčený beton 0,90 kn 0,90 kn Součinitel bezpečností upevnění Y MC 2,00

3 Vydáno: Strana 3 Montážní specifikace injektovaného kotvicího systému Spiral Anksys Spiral Anksys SA15+ Kategorie použití dle ETAG 014 Délka kotvy Typ aplikátoru SAF Délka/průměr aplikační trubičky Jmenovitý průměr vrtáku Minimální účinná hloubka kotvení h ef Celková hloubka kotvení h nom Minimální hloubka vrtu h 1 Min. zapuštění Z min (od tl. izolace 80 mm) Vytvrzení Ořez kotevního místa Finální povrchové úpravy UV záření A/B/C/E/O mm trubičkový s hnacím plynem bez CFC 20 mm + délka kotvy L a 14 mm 60 mm 70 mm 70 mm 10 mm plné vytvrzení pro maximální zatížení po 24 hodinách cca 2 hodiny v závislosti na teplotě a vlhkosti vzduchu po 24 hodinách kotevní místo musí být překryto nejpozději do 14 dnů Aplikační teplota SAF -5 C až +30 C +5 C až +30 C Pracovní teplota obsahu láhve SAF +10 C až +25 C +10 C až +25 C Skladovací teplota SAF +10 C až +25 C +10 C až +25 C Součinitel bezpečnosti při montáži injektovaných systémů Y MC kotva Spiral Anksys SA15+ Obyčejný beton prostý nebo vyztužený třídy nejméně C 12/15 2,00 2,00 Pohledová betonová vrstva sendvičových stěnových panelů (moniérka) 1) 2,00 2,00 Zdivo z plných cihel nebo kamene 2) 2,00 2,00 Zdivo nebo dílce z dutinových prvků 2,00 2,00 Zdivo nebo dílce z lehkého betonu z pórovitého kameniva 2,00 2,00 Zdivo nebo dílce z autoklávovaného pórobetonu 2,00 2,00 Jiný druh podkladního materiálu 2,00 2,00 1) Pro vrstvu menší tloušťky se použijí hodnoty platné pro dutinové materiály, 2) Za plné se považují i zdící materiály o ploše otvorů do 15 % úložné plochy Způsob osazení injektovaných kotvicí systémů Parametr mm Min. tloušťka podkladu [mm]* h min 100 Rozteč kotev [mm] S min 100 Vzdálenost od kraje podkladu [mm] C min 100 * pokud je tloušťka podkladu menší, musejí se provést výtažné zkoušky na stavbě dle ETAG 014 Ostatní parametry injektovaných kotvicích systém kotva Spiral Anksys SA15+ Bodový součinitel prostup tepla X p (při Z min 10 mm) dle TR 025 2,0 mw/k 2,0 mw/k Bodový součinitel prostup tepla X p (při Z min 14 mm) dle TR 025 1,0 mw/k 1,0 mw/k Reakce na oheň hmot SAF F dle EN B dle EN / S1,D0

4 Vydáno: Strana 4 Vzor identifikačního štítku: Spiral Anksys SA15+ 14/200 Kategorie podkladu: A/B/C/E/O dle ETA 13/0527 Zatížení: Vertikální a horizontální 1301 Délka kotvy L a : Průměr kotvy D nom : Průměr vrtáku : Expanzní hmota: Min. tloušťka izolace: Obsah balení: 200 mm 14 mm 14 mm Spiral Anksys Foam (SAF) 80 mm 500 ks ECORAW.RDP s.r.o., Zašová 168, Česká republika CPD ETA - 13/0527 Speciální kotvy Spiral Anksys pro fixaci zateplovacích systémů dle směrnice CUAP 06.01/ info@ecoraw.eu Způsob skladování: Kotvy Spiral Anksys se skladují na paletách v kartonových krabicích. Výrobky je nutné chránit před škodlivými vlivy jako je tepelné sálání, přímé sluneční záření, vlhkost a mechanické poškození. Spiral Anksys jsou netoxické a nedráždivé, proto nejsou pro jejich skladování potřebná žádná zvláštní bezpečnostní opatření. Expanzní výplňové hmoty Spiral Anksys Foam (SAF1 / SAF3) je nutné skladovat při teplotách +5 až +25 C. Minimální pracovní teplota obsahu láhve SAF1 před prováděním samotné injektáže je +10 C. Datum výroby a spotřeby je uvedeno na obalu. Skladujte ve svislé poloze ventilem vzhůru. Chraňte před mrazem a vysokými teplotami i během přepravy. Způsob balení: Kotvy Spiral Anksys jsou baleny v kartonových krabicích o velikosti 240 x 240 x 290 mm. Expanzní výplňové hmoty Spiral Anksys Foam (SAF1 / SAF3) jsou baleny v kartonových krabicích ventilem vzhůru po 12 kusech. Každé balení je dodáváno s přizpůsobenými délkami aplikačních trubiček, dle délky objednaných kotev. Expanzní hmoty Spiral Anksys Foam (SAF1 / SAF3) jsou nedílnou součástí každé dodávky kotev. Přehled rozměrů a balení: Označení kotvy Vnější průměr D nom Délka kotvy L a Množství v balení Hmotnost balení SA15+/14/160 Ø 14 mm 160 mm 500 ks 13,00 kg SA15+/14/180 Ø 14 mm 180 mm 400 ks 12,00 kg SA15+/14/200 Ø 14 mm 200 mm 350 ks 11,50 kg SA15+/14/220 Ø 14 mm 220 mm 350 ks 12,50 kg SA15+/14/240 Ø 14 mm 240 mm 250 ks 10,00 kg SA15+/14/250 Ø 14 mm 250 mm 250 ks 10,50 kg SA15+/14/260 Ø 14 mm 260 mm 250 ks 11,00 kg SA15+/14/280 Ø 14 mm 280 mm 250 ks 11,50 kg SA15+/14/300 Ø 14 mm 300 mm specifické dle množství SA15+/14/320 Ø 14 mm 320 mm specifické dle množství SA15+/14/340 Ø 14 mm 340 mm specifické dle množství SA15+/14/350 Ø 14 mm 350 mm specifické dle množství

5 Vydáno: Strana 5 Postup montáže Kotvení technologiemi Spiral Anksys se provádí nejdříve 24 hodin po lepení desek tepelné izolace a zpravidla před provedením základní vrstvy. Délka kotev Spiral Anksys, jejich počet a rozmístění v ploše tepelně izolačních desek jsou určeny kotvicím plánem, případně projektovou dokumentací konkrétního systému Předvrtání kotevního místa Vrtání otvoru přes izolační souvrství se provádí vrtákem o průměru 14 mm. Minimální kotevní hloubka je 60 mm do nosné konstrukce (u dutých materiálů a sendvič. souvrství 80 mm). Specifikace parametrů kotevního místa je obsahem technologického předpisu konkrétního systému Vložení kotvy Spiral Anksys Pří vkládání kotvy se použije Aplikační přípravek ECO- RAW s distančním prstencem, který zajišťuje uložení kotvy do patřičné hloubky. Minimální zapuštění kotvy pod úroveň izolantu je 10 mm. min. mm 3. Injektáž kotevního místa Expanzní výplňová hmota SAF se aplikuje ode dna otvoru v nosné konstrukci, kde je pod tlakem směřována první - nejvyšší dávka. Postupným vytažením hadičky (odpovídající délky) musí dojít k injektáži celého kotevního místa, aby byla zajištěna dostatečná expanze. 3 Injektáž kotev Spiral Anksys se provádí výhradně k tomu určenou expanzní výplňovou hmotou SAF dodávanou společností ECORAW. Aplikační teplota je od -5 C do +30 C. Při aplikaci je nutné dodržovat postupy a technologické předpisy udávané v technickém listu. 4. Finální úprava Po vyzrátí výplňové hmoty (minimální doba 2 hodiny v závislosti na teplotě a vlhkosti vzduchu) se provede ořez expanzního přetoku v rovině s plochou izolantu. 4 Aplikaci dalších povrchových úprav je možné provádět po 24 hodinách, kdy dochází k plnému vytvrzení kotevního místa.

6 Vydáno: Strana 6 Obecná schémata rozmístění kotev Spiral Anksys Uvedená obecná schémata rozmístění kotev Spiral Anksys jsou přizpůsobena základnímu rozměru desek teplené izolace 500 x 1000 mm. Při jiném rozměru desek může být nutné rozmístění kotev Spiral Anksys stanovit odlišně. Při obvyklém rozměru desek tepelné izolace 500 x 1000 mm jsou vždy čtyři kotvy Spiral Anksys rozmístěny ve spárách a zbývající v ploše. Rozmístění kotev při počtu 6 kusů na m 2 z toho 4 ve spáře (R JOINT ) a 2 v ploše (R PANEL ) Rozmístění kotev při počtu 8 kusů na m 2 z toho 4 ve spáře (R JOINT ) a 4 v ploše (R PANEL )
