1 Zlepšení tepelněizolační funkce ETICS Ing. Vladimír Vymětalík

2 Způsoby řešení Provedení nového ETICS na původní podkladní konstrukci po předchozí demontáži kompletního stávajícího ETICS Provedení nového ETICS na stávající ETICS po předchozím strhnuf vnějšího souvrství stávajícího ETICS (specifický případ zdvojení ETICS) Provedení nového ETICS na stávající ETICS (zdvojení ETICS)

3 Zjištění skutečnos? CharakterisBka objektu provoz a umístění objektu, rozměry objektu (vazba na staocké a požární hledisko) atd. Dokumentace ke stávajícímu ETICS projektová dokumentace, skladba ETICS, technologický postup, stavební deník atd. Vizuální posouzení trhliny, puchýře, mastnoty, křídování, výkvěty, zaprášení, zavlhčení, bioocké napadení atd.

4 Zjištění skutečnos? Podkladní konstrukce stávajícího ETICS materiál a stav včetně povrchové úpravy, staocká způsobilost atd. Způsob a stav připevnění lepením stávajícího ETICS k podkladní konstrukci forma lepení desek tepelné izolace včetně plochy lepeného spoje, smyková únosnost Způsob osazení hmoždinek druh, počet, rozmístění a poloha vůči základní vrstvě stávajícího ETICS

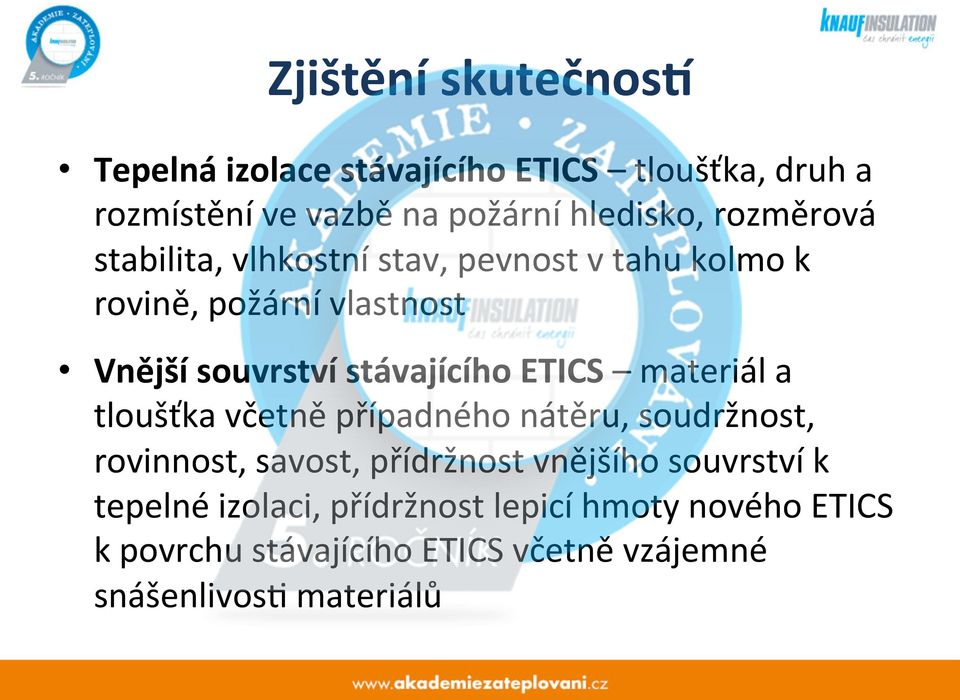

5 Zjištění skutečnos? Tepelná izolace stávajícího ETICS tloušťka, druh a rozmístění ve vazbě na požární hledisko, rozměrová stabilita, vlhkostní stav, pevnost v tahu kolmo k rovině, požární vlastnost Vnější souvrství stávajícího ETICS materiál a tloušťka včetně případného nátěru, soudržnost, rovinnost, savost, přídržnost vnějšího souvrství k tepelné izolaci, přídržnost lepicí hmoty nového ETICS k povrchu stávajícího ETICS včetně vzájemné snášenlivoso materiálů

6 Popis objektu Bytový dům, 5. podlaží - 1.PP a 4.NP, k.v. = 2,80 m Obvodová stěna sendvičový panel ŽB110+EPS40+ŽB50 mm Zateplení SZ a JV šftových stěn ETICS s omítkou

7 Dokumentace ke stávajícímu ETICS

8 Vizuální průzkum Lokální separace omítky od základní vrstvy ETICS Lokální trhliny ve vnějším souvrství ETICS Plošné zaprášení povrchu ETICS a lokální výkvěty

9 Velkoplošná kontrolní sonda Sonda o ploše minimálně jedné desky tepelné izolace + potřebný manipulační prostor pro související zkoušky Počet a rozmístění dle konkrétního tvaru budovy a materiálového řešení ETICS

10 Vnější souvrství stávajícího ETICS Ověření způsobu provádění základní vrstvy uložení skleněné výztužné síťoviny v základní vrstvě, přesahy skleněné výztužné síťoviny, atd.

11 Vnější souvrství stávajícího ETICS Základní vrstva obvykle tloušťky 3 mm (EPS) a 4 mm (MW) Tenkovrstvá omítka obvykle tloušťky 1,5; 2,0 mm

12 Vnější souvrství stávajícího ETICS Soudržnost vnějšího souvrství stávajícího ETICS a jeho přídržnost k tepelné izolaci nejmenší přípustná hodnota alespoň 80 kpa (0,08 MPa) nebo porušení v tepelné izolaci

13 Tepelná izolace stávajícího ETICS Ověření kladení desek tepelné izolace na vazbu Ověření kladení desek tepelné izolace na sraz

14 Tepelná izolace stávajícího ETICS Barevné označení odpovídá EPS 70 Z - stěny s výjimkou ETICS Deska tepelné izolace EPS tloušťky cca 48 mm Objemová hmotnost cca 20 kg/m3

15 Způsob a stav připevnění lepením stávajícího ETICS Ověření formy lepení tzn. pásy po obvodu a terče v ploše Ověření plochy lepeného spoje tzn. minimálně 40% plochy desky (nižší plocha v závisloso na technické dokumentaci stávajícího ETICS)

16 Způsob a stav připevnění lepením stávajícího ETICS Soudržnost původní podkladní konstrukce včetně případné povrchové úpravy, přídržnost lepicí hmoty stávajícího ETICS k podkladní konstrukci stávajícího ETICS - nejmenší přípustná hodnota alespoň 80 kpa (0,08 MPa)

17 Smyková únosnost stávajícího ETICS dle TP CZB Zdvojení ETICS Stanovení smykové únosnost formou svisle působící síly na desku tepelné izolace stávajícího ETICS Příprava zkušebního místa po obvodu jedné celé desky tepelné izolace se vytvoří potřebný manipulační prostor Osazení zkušebního zařízení pro zatěžování pouze desky tepelné izolace Vnášení zatěžovací síly na určité úrovně předpěf a kontrola destrukce zkušebního vzorku Vyhodnocení zkoušky nesmí dojít během vnášení zatěžovací síly k destrukci nebo uvolnění desky

18 Tahová zkouška hmoždinky stávajícího ETICS Natloukací hmoždinka s kovovým trnem povrchová montáž Počet hmoždinek 4 ks/m2 Při zdvojení se neklade důraz na způsob kotvení

19 Hodnocení aplikace stávajícího ETICS a volba dalšího postupu Způsob provedení nového ETICS Po předchozí demontáži kompletního stávajícího ETICS (zvolené řešení s ohledem na zjištěné skutečnoso) Po předchozím strhnuf vnějšího souvrství stávajícího ETICS (specifický případ zdvojení) Na stávající ETICS (zdvojení ETICS) - v případě zachování stávajícího ETICS je třeba dodržet podmínky pro následnou aplikaci nového ETICS

20 Specifikace zdvojení ETICS Stávající zateplení je provedeno ETICS s omítkou Tepelná izolace stávajícího ETICS z EPS nebo MW Stávající ETICS je spojen s podkladem pomocí lepicí hmoty nebo lepicí hmoty a hmoždinek Nový ETICS s omítkou s tepelnou izolací z EPS nebo MW spojovaný lepicí hmotou k povrchu stávajícího ETICS a hmoždinkami s podkladní konstrukcí stávajícího ETICS

21 Rovinnost povrchu stávajícího ETICS Odchylka rovinnoso nesmí být větší než 10 mm/m

22 Přídržnost lepicí hmoty nového ETICS Přídržnost lepicí hmoty nového ETICS k povrchu vnějšího souvrství stávajícího ETICS - nejmenší přípustná hodnota alespoň 80 kpa (0,08 MPa)

23 Snášenlivost stávající omítky a lepicí hmoty nového ETICS Nanesení lepicí hmoty na plochu cca 0,5 x 0,5 m Zapracování skleněné výztužné síťoviny s přesahem cca 100 mm

24 Snášenlivost stávající omítky a lepicí hmoty nového ETICS ZakryF lepicí hmoty deskou tepelné izolace z EPS Vytržení skleněné výztužné síťoviny z lepicí hmoty a sledování způsobu porušení

25 Upevnění nového ETICS pomocí hmoždinek Stanovení charakterisocké síly na mezi vytažení hmoždinky z materiálu nosné vrstvy podkladu zkouškou in situ dle ČSN Příloha A

26 Projektová dokumentace Stavebně- technický průzkum Povinnost zpracování projektové dokumentace v souladu s Vyhláškou 499/2006 Sb. Tepelně technické hledisko StaOcké hledisko Požárně bezpečnostní hledisko Technologický postup pro aplikaci nového ETICS na stávající ETICS pro konkrétní případ stavby

27 Tepelně-technické hledisko Splnění základních požadavků ČSN Součinitel prostupu tepla konstrukce včetně tepelných mostů např. v podobě hmoždinek Nejnižší vnitřní povrchová teplota konstrukce tepelné mosty v konstrukci a tepelné vazby mezi konstrukcemi Zkondenzovaná vodní pára v konstrukci množství zkondenzované vodní páry v konstrukci, roční bilance a vypařování vodní páry uvnitř konstrukce

28 StaBcké hledisko StaOcká způsobilost nosné podkladní konstrukce Dostatečná smyková únosnost stávajícího ETICS Lepení nového ETICS formou pásů po obvodu desky tepelné izolace a terčů v ploše nebo celoplošné lepení ve vazbě na technickou dokumentaci výrobce ETICS. V případě nanášení lepicí hmoty formou pásů po obvodu desky tepelné izolace a terčů v ploše musí být lepená plocha min. 40 % plochy desky tepelné izolace Kotvení šroubovací hmoždinky s kovovým trnem Druh, polohu vůči výztuži, počet a rozmístění se navrhuje výpočtem dle ČSN Poznámka: Jiné upevnění není předmětem této přednášky

29 Požárně-bezpečnostní hledisko Splnění požadavků souvisejících požárních předpisů např. ČSN Změna Z1 čl Pokud stávající zateplovací systémy mají nedostatečnou tepelnou účinnost (např. při tloušťce 50 mm) a jsou proto demontovány, musí být nový způsob zateplení realizován podle Není- li stávající systém demontován, takže zůstává stávající zateplení a navrhuje se na toto zateplení další vrstva, musí být tato vrstva řešena také podle Pokud je stávající zateplovací vrstva z výrobků třídy reakce na oheň A1 nebo A2, pak nová zateplovací vrstva má mít stejnou třídu reakce na oheň a to i ve výšce do 12,0 m. Tyto úpravy s novými doplňujícími zateplovacími vrstvami musí mít zajištěnou stabilitu s obvodovými stěnami

30 Tepelná izolace - stávající ETICS Související požadavky pro zdvojení ETICS Omezení maximální tloušťky tepelné izolace zdvojeného ETICS v závisloso na druhu tepelné izolace stávajícího a nového ETICS Tepelná izolace - nový ETICS Celková tloušťka tepelné izolace - zdvojený ETICS EPS EPS 300 mm MW MW 200 mm EPS MW 200 mm MW EPS 200 mm

31 Související požadavky pro zdvojení ETICS Omezení maximální hmotnoso zdvojeného ETICS v závisloso na druhu tepelné izolace stávajícího a nového ETICS Tepelná izolace - stávající ETICS Tepelná izolace - nový ETICS Celková hmotnost - zdvojený ETICS EPS EPS 33 kg/m2 MW MW 55 kg/m2 EPS MW 45 kg/m2 MW EPS 45 kg/m2

32 Zodpovědnost při zdvojení ETICS Výrobce ETICS technické řešení a podmínky použif cerofikovaného ETICS pro zdvojování zateplovacích systémů tzn. technologický postup, kontrolní a zkušební plán pro posouzení a stanovení konkrétních kritérií pro použif zdvojení ETICS Zpracovatel projektové dokumentace projektová dokumentace v souladu s Vyhláškou 499/2006 Sb. v platném znění na základě stavebně- technického průzkumu tepelná technika, staoka, požární bezpečnost atd., ověření technického řešení výrobcem cerofikovaného ETICS a upřesnění či doplnění pro konkrétní případ Zhotovitel výrobcem ETICS proškolený na specifické technické řešení a dodržení předepsaných podmínek provedení zdvojení, provedení doplňujících ověřovacích zkoušek

33 Bez komentáře

34 Bez komentáře

35 Použitá literatura Technická pravidla CZB Zdvojení ETICS (konečný návrh 2014) Sborník technických pravidel TP CZB 2007 pro vnější tepelně izolační kontaktní systémy (ETICS) 10/2007 TP Posouzení spolehlivoso připevnění vnějších tepelně izolačních kontaktních systémů ČSN Tepelná ochrana budov Část 2: Požadavky ČSN Požární bezpečnost staveb Společná ustanovení + změna Z1

36 Použitá literatura ČSN Provádění vnějších tepelně izolačních kompozitních systémů (ETICS) ČSN Vnější tepelně izolační kompozitní systémy (ETICS) Navrhování a použif mechanického upevnění pro spojení s podkladem ČSN EN 1542 Výrobky a systémy pro ochranu a opravy betonových konstrukcí - Zkušební metody - Stanovení soudržnoso odtrhovou zkouškou

37 Děkuji Vám za pozornost Ing. Vladimír Vymětalík E- mail: Tel.:
