MODULOVÉ DOMY. Modulový dům typ STANDARD Plus

Transkript

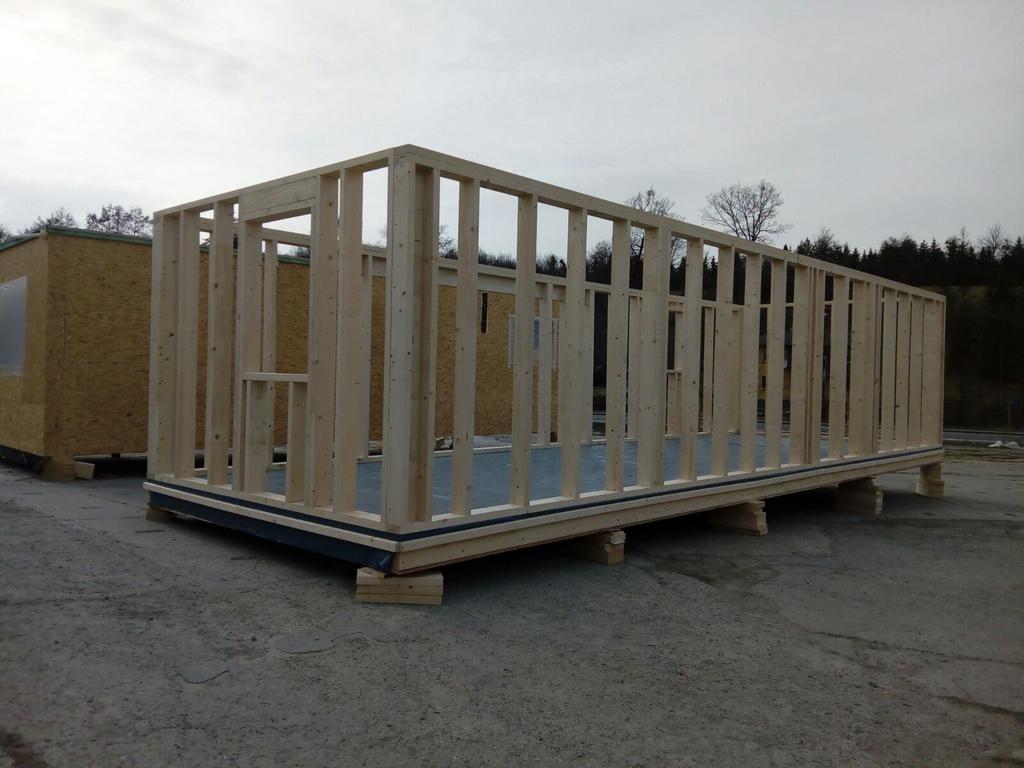

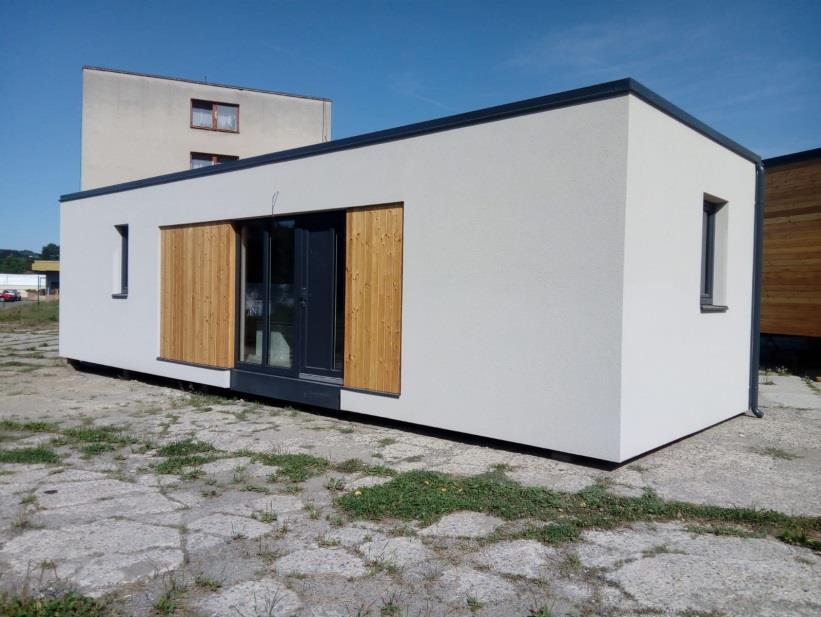

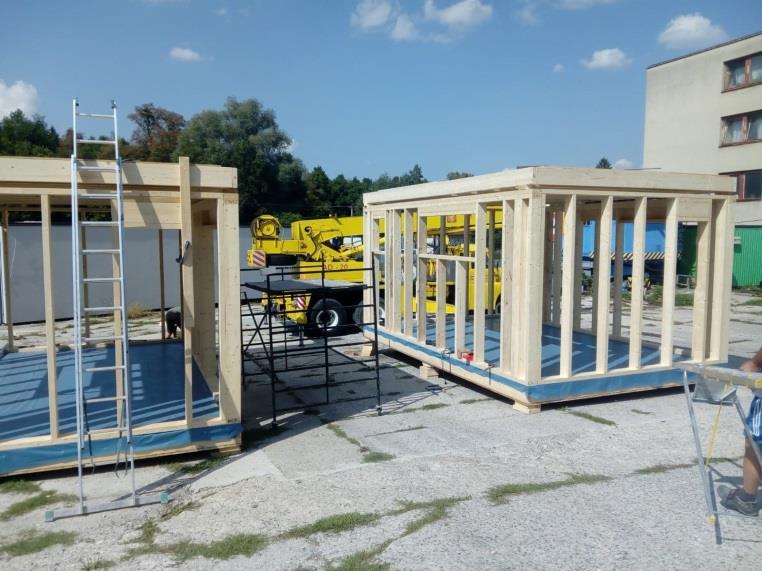

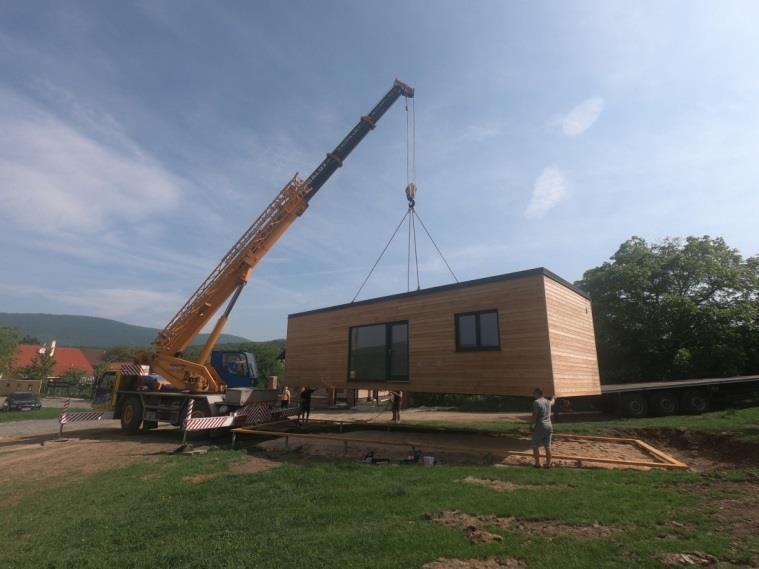

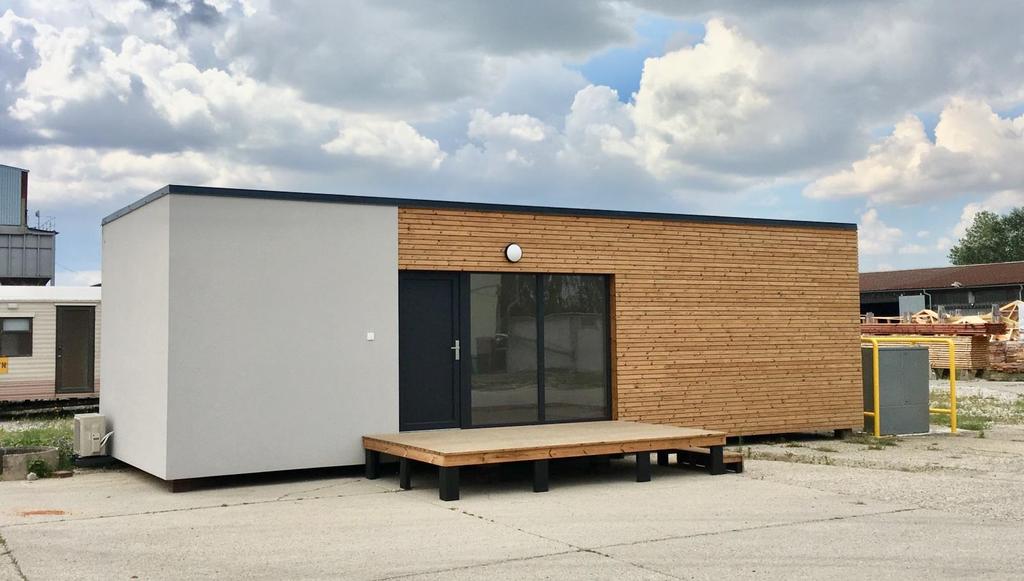

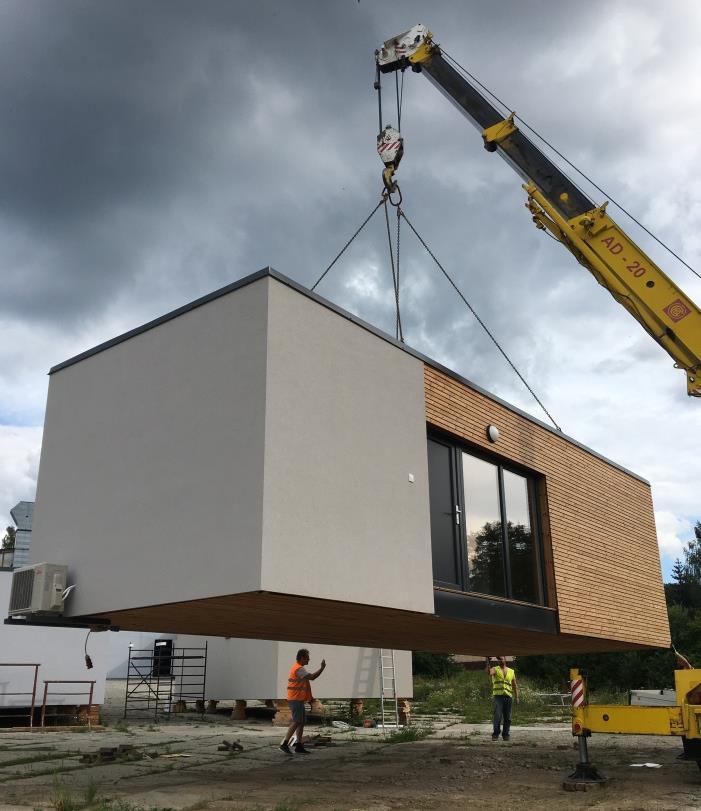

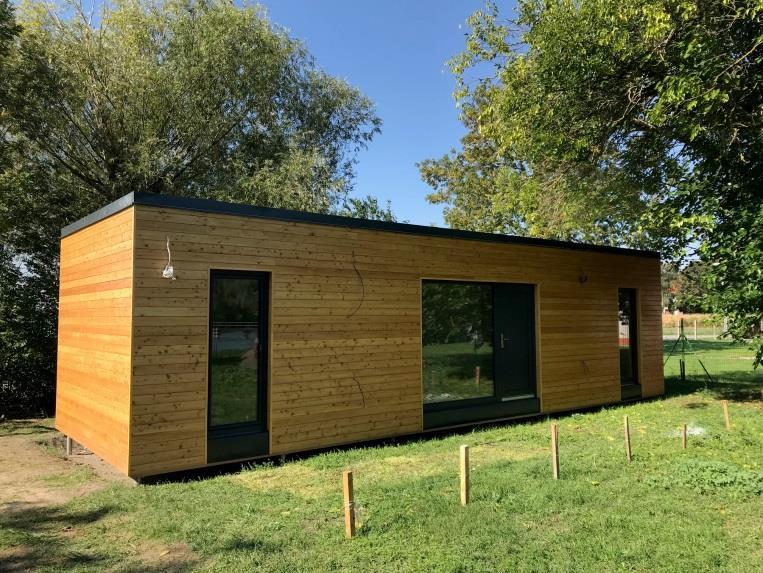

1 1 MODULOVÉ DOMY V současné době se dřevo stává významným konstrukčním materiálem, zejména ve vztahu k jeho fyzikálně-statickým vlastnostem a ekologickým parametrům interiérového mikroklimatického komfortu. Modulární systémová konstrukce je uzavřená staticky funkční soustava navržená tak, aby vyhovovala nízkoenergetickému bydlení s ohledem na požární ochranu a zároveň splňovala tepelné a vlhkostní parametry. Svět začíná vnímat budoucnost modulárního bydlení. Výhody modulárního bydlení : - Rychlost výstavby - Možnost založení na zemní vruty - Nízké provozní náklady - Stavba bez použití ocelového rámu - Cenová dostupnost - Minimální stopa na životní prostředí - Mobilita Využití : - K celoročnímu bydlení - Občanské stavby, kanceláře, školky, rekreační objekty, apod. - Zahradní Wellness, fitness Modulový dům typ STANDARD Plus

2 2

3 3

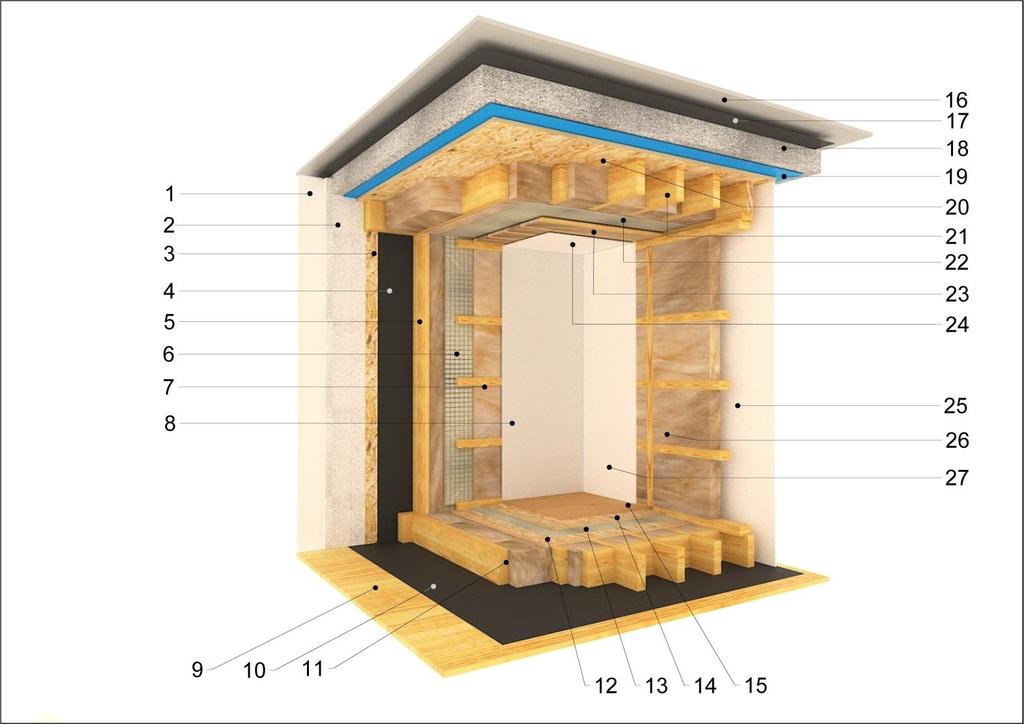

4 Skladba konstrukce Konstrukce je navržena do nadmořské výšky max.500 m. Rám: Celodřevěná konstrukce z KVH hranolů, difůzně uzavřená konstrukce opatřená silikonovou fasádní omítkou nebo provětrávanou dřevěnou fasádou (palubky) 4 Stěnový panel: Podlahový panel: 1. silikonová fasádní omítka 9. prkenný záklop tl.25 mm 2. fasádní polystyren tl.80 mm 10. difúzní folie 135 g/m2 3. OSB deska tl.18 mm 11. KVH hranoly vyplněné minerální vatou tl.200 mm 4. difúzní folie 135 g/m2 12. OSB deska tl.18 mm 5. KVH hranoly vyplněné minerální vatou tl.160 mm 13. parotěsná (LD-PE) folie tl.0,20 mm 6. parotěsná (PE) folie tl.0,20 mm 14. OSB deska (obytné místnosti), Fermacell deska 7. dřevěný rošt vyplněný minerální vatou tl.40 mm (WC, koupelna) 8. Fermacell deska tl.12 mm + malba bílá 15. podlahová krytina Stropní panel: Přepážky: 16. vícevrstvá PVC hydroizolační krytina 25. Fermacell deska tl.12 mm 17. syntetická geotextilie 300g/m2 26. KVH hranoly vyplněné minerální vatou tl.100 mm 18. pěnový polystyren tl mm (spád) 27. Fermacell deska tl.12 mm 19. parotěsná (LD-PE) folie tl.0,20 mm 20. OSB deska tl.18 mm 21. KVH hranoly vyplněné minerální vatou tl.200 mm 22. parotěsná (PE) folie tl.0,20 mm 23. dřevěný rošt OSB tl.22 mm 24. Fermacell deska tl.12 mm + malba bílá

5 Deklarované tepelně izolační vlastnosti konstrukcí Podlahový panel deklarovaný součinitel prostupu tepla U 0,207 W/(m².K) Obvodová stěna deklarovaný součinitel prostupu tepla U 0,177 W/(m².K) Střešní konstrukce deklarovaný součinitel prostupu tepla U 0,140 W/(m².K) Všechny konstrukce splňují ČSN :2011 na součinitel prostupu tepla 5 Použité materiály Konstrukce Nosnou konstrukci tvoří smrkové KVH hranoly, které jsou spojovány kvalitními tesařskými vruty do rámové konstrukce vyplněné minerální vatou, opatřené hydroizolační vrstvou a opláštěné příslušnými deskovými materiály včetně finální povrchové vrstvy. Jako hlavní konstrukční deskové materiály jsou použity OSB desky z orientovaných plochých třísek a Fermacell sádrovláknité desky. V obou případech se jedná o certifikované materiály, které konstrukci dodávají vysokou stabilitu a bezpečnost, jsou zdravotně nezávadné, mají velmi dobré tepelně-izolační vlastnosti, akustické parametry a vysokou požární odolnost. Střecha Standardně plochá střecha opatřená vícevrstvou syntetickou hydroizolační folií Sikaplan 15 G na bázi špičkového polyvinylchloridu. Součástí tohoto foliového systému jsou poplastované plechy, ze kterých se zhotoví veškeré klempířské prvky, které jsou k realizaci střechy potřeba. Horkovzdušné přivaření foliových pasů na tyto klempířské prvky zaručuje pevnost jako u samotného materiálu. Pokládka foliové krytiny je provedena autorizovanou izolatérskou firmou. Střešní plášť je rovněž zateplen izolačními deskami z pěnového polystyrenu. Fasáda 1) Palubkový fasádní systém v provedení ze smrkového, nebo modřínového dřeva. Provětrávaná fasáda montovaná na rošt z dřevěných hranolků. Ve spojení s olejovou ochrannou lazurou OSMO, dosahují palubky dlouhé životnosti. 2) Silikonová fasádní omítka, pastovitá omítka, mezi jejíž výhody patří rychlá a snadná aplikace, široký výběr barevných odstínů, vysoká odolnost proti klimatickým podmínkám, barevná stálost, pružnost a v neposlední řadě i omyvatelnost. Standard vybavení Okna a vstupní dveře Plastová okna a vchodové dveře od českého výrobce TERMOLUX Okna jsou vyrobena ze sedmikomorových plastových profilů KVINTERM 2+. Šířka a rozložení sedmi komor snižují prostup tepla profilem na minimum a spolu s větším zapuštěním izolačního trojskla do křídlového profilu nadstandardně zabezpečuje požadavky stávajících norem. Minimalizováno je tak nebezpečí tvorby nežádoucího kondenzátu na vnitřní straně rámů, křídel i trojskla. Vlastnosti: sedmikomorový rám třídy A s výbornými izolačními vlastnostmi Uf = 1,08 W/m2.K předsazené sedmikomorové křídlo třídy A a zešikmení vnějších pohledových ploch opticky zužuje celkový pohled na okno dorazové těsnění v černé nebo šedé barvě umožňuje snadnou údržbu oken a zároveň zabraňuje průnikům nepříjemných vlivů z okolí do Vašeho soukromí podle statických požadavků a předpokládané větrné zátěže jsou plastové profily uvnitř vyztuženy ocelovými pozinkovanými profily

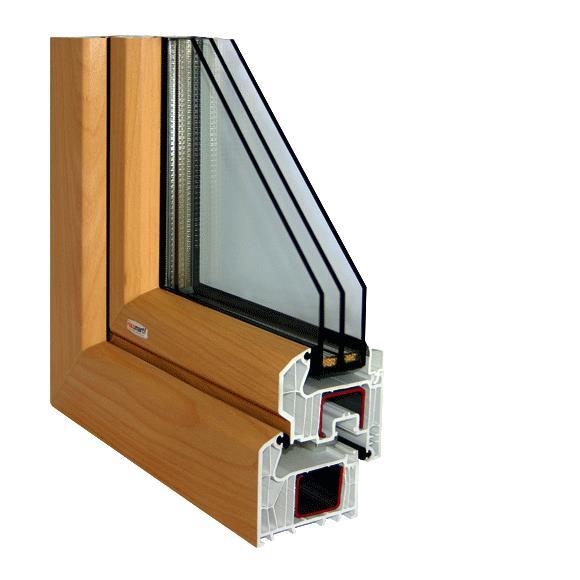

6 6 zasklení izolačním trojsklem Ug = 0,7 W/m2.K, možnost zasklení tzv. tepelným zrcadlem s Ug až 0,5 W/m2.K, které splňuje náročné požadavky tepelné izolace prvotřídní kování Winkhaus activpilot - komfort ovládání a bezpečnostní stupeň dle přání zákazníka výběr z 33 dezénů a barev EKOPROFIL - BEZ POUŽITÍ RECYKLÁTU A OLOVA Izolační trojsklo zpravidla paket šíře 36 mm ve složení Planibel TOP N 4 mm, nerezový distanční rámeček 12 mm, Planibel TOP N 4 mm, nerezový distanční rámeček 12 mm, Planibel 4 mm, přičemž meziskelní prostor je naplněn argonem. Jedná se tedy o klasické izolační dvojsklo, u kterého je k nepokovenému sklu přilepen distanční rámeček s dalším pokoveným sklem. Tato trojskla dosahují koeficientu prostupu tepla 0,7 W/K.m2. Použití trojskel se používá zejména v nízkoenergetických, popř. v tzv. pasivních domech. Vlastnosti: PRE4-12Ar-PRE4-nerez12-Float 4mm, plyn Argon, Ug=0.7 W/(K.m2), hlukový útlum 34dB +PR4-14Ar-+PR4-nerez14-Float 4mm, plyn Argon, Ug=0.6 W/(K.m2), hlukový útlum 34dB +PR4-12Kr-+PR4-nerez12-Float 4mm, plyn Krypton, Ug=0.42 W/(K.m2), hlukový útlum 34dB

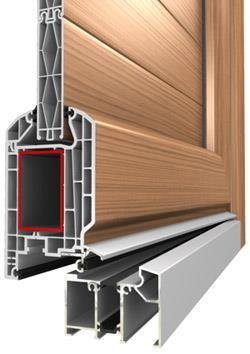

7 Plastové vchodové dveře buď s průhlednou, průsvitnou nebo neprůsvitnou výplní uzavírají průchodní otvory ve vnějších (případně i vnitřních) stěnách. Vchodové dveře plní funkce tepelně izolační zvukově izolační ochranné proti nepříznivým povětrnostním vlivům apod. Plastové vchodové dveře jsou vyráběny z pětikomorového profilového systému KVINTERM, který má následující vlastnosti: Profily jsou vyráběny z houževnatého PVC stabilizovaného proti působení ultrafialového záření a povětrnostním vlivům. Celkový součinitel prostupu tepla má hodnotu Uw = 1,20 W/m2.K Plastové profily jsou uvnitř vyztuženy ocelovými nebo hliníkovými profily, které zaručují statické požadavky kladené na otvorovou výplň při předpokládané větrné zátěži. EKOPROFIL - BEZ POUŽITÍ RECYKLÁTU A OLOVA. U dveří je standardně použit hliníkový práh s přerušeným tepelným mostem, což zabezpečuje požadovanou tuhost a výrazně snižuje prostup tepla. 7

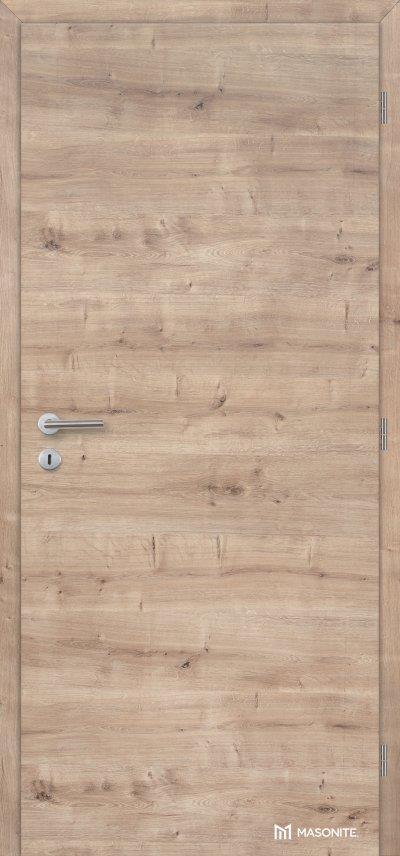

8 Interiérové dveře Dveře od českého výrobce MASONITE Dveřní rám z MDF materiálu oboustranně opláštěný HDF nebo DTD deskou s vybranou povrchovou úpravou. Dveřní výplní je buď voština (tvrzený, vrstvený papír) anebo dutinová výtlačně lisovaná dřevotřísková deska. 8 Zárubeň obložková s polodrážkou, vyrobená z vysoce kvalitní dřevotřískové desky. Zárubně jsou dodávány jak pro jednokřídlé, tak i pro dvoukřídlé dveře, jsou standardně vybaveny třemi závěsy, těsněním a protiplechem.

9 Podlaha Keramická dlažba, vinyl, laminátová plovoucí podlaha. Sanitární vybavení Obklad/dlažba keramická slinutá dlažba typ Abitare ICON 30x60cm, tl.9mm, matný povrch. 9 Nábytek závěsná umyvadlová skříňka se zásuvkou série Concept 100, rozměr 53x42x43cm, materiál MDF bílá, úchytky eloxované. Včetně keramického umyvadla rozměr 60x47cm bílá barva, baterie stojánková páková 109mm chromovaná.

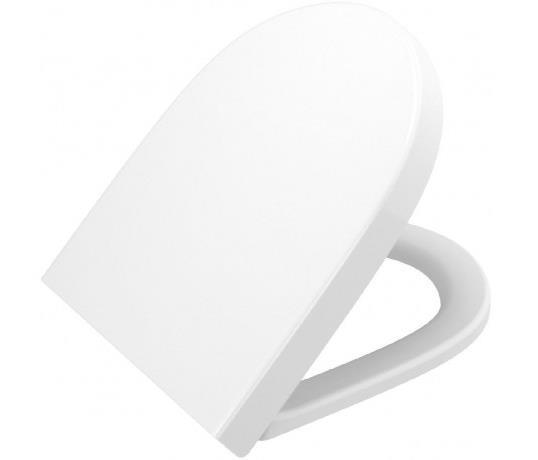

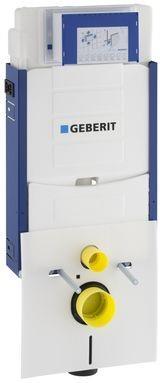

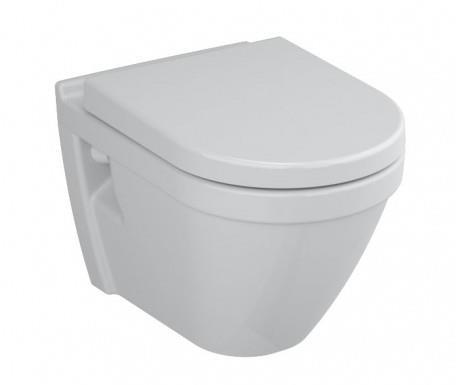

10 WC závěsné keramické Vitra S50, celokapotované, hluboké splachování, rozměr 355x520mm, v. 400mm, bílá barva, sedátko duraplastové s kovovými panty Sento se soft-close pomalé sklápění, bílá barva 10 Předstěnový modul pro WC - Concept Kombifix, výška 108 cm, se splachovací nádržkou Sigma UP320 pod omítku 12 cm, s ovládáním zepředu pomocí ovládací desky Sigma 01

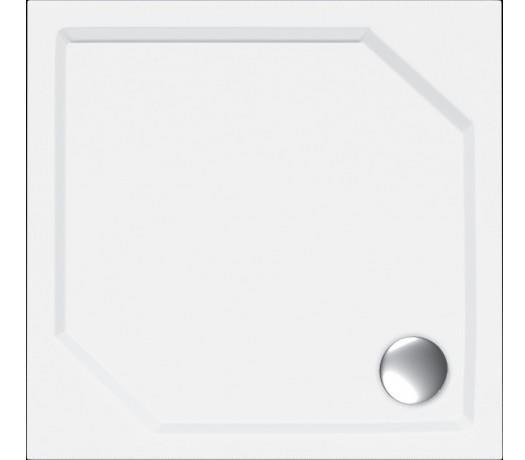

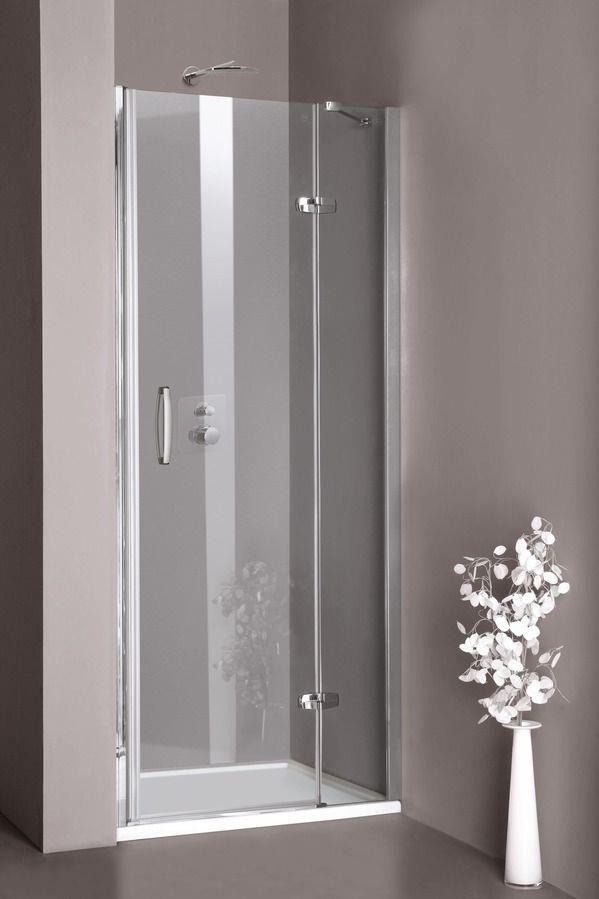

11 11 Sprchovací kout sprchová vanička litý mramor typ CONCEPT 100 včetně nožiček, bílá barva, včetně plastového sifonu s připojovacím kolínkem na HT d=90 mm chrom. Sprchová zástěna typ CONCEPT 300, bezrámová konstrukce, hliníkové kotvící profily (chromový lesk), čiré sklo o tloušťce 6mm s povrchovou úpravou Anti-Plaque pro snadné udržování. Baterie sprchová nástěnná páková chromovaná, sprchový set 600mm s hlavicí, chromovaný

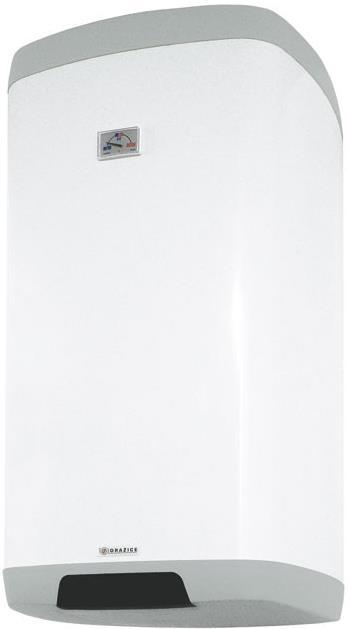

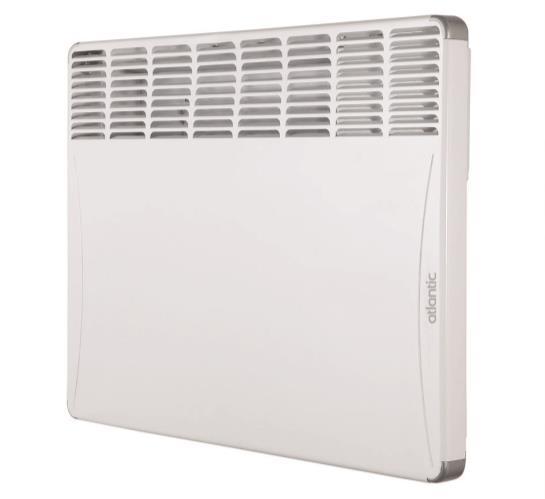

12 Ohřívač elektrický zásobníkový typ Dražice OKHE 80 hranatý, vertikální s instalací na stěnu, objem 80 L, keramické topné těleso, tlak 0,6 MPa, příkon 2000 W, max.teplota ohřevu 74 C, doba ohřevu z 15 C na 65 C je 2,5 hod. 12 Vytápění Elektrické přímotopné konvektory typ ATLANTIC F117-D výrobce FENIX. Konvektor je standardně vybaven elektronickým termostatem (přesnost 0,1 C) bez pilotního vodiče. Jde o základní typ konvektoru, vhodného pro vytápění objektů pro bydlení i objektů občanské vybavenosti (kanceláře, obchody, školy, zdravotnická zařízení). Konvektor je celý bílý, včetně výdechové mřížky. Standardně je v každé místnosti jeden konvektor, v koupelně pak elektrický otopný žebřík. Vlastnosti: Napájecí napětí: 230V / 50Hz Krytí: IP24 Umístění: na podklad se stupněm hořlavosti C, D Třída izolace: II. Příkon: W Kontrolka chodu: LED Vypínač: Ano Na požadavek zákazníka je možné vytápění klimatizační jednotkou za poplatek.

13 Připojení na IS: Připojení na inženýrské sítě se vždy snažíme soustředit do jednoho hnízda. - Připojení kanalizace průměr kanalizační šachty 12,5cm - Přípojka vody průměr 3/4 - Přívodní elektrický kabel CYKY-J 5x6 13 Certifikace k použitým materiálům, dostupná na vyžádání: - KVH konstrukční hranoly - OSB desky - Fermacell sádrovláknité desky - Pěnový polystyren - Fasádní polystyren - Difúzní folie - Parotěsné folie - Geotextilie - Hydroizolační krytina - Okna a vstupní dveře - Interiérové dveře - Sanita - Elektroinstalace Součástí předávací dokumentace jsou následující protokoly: - Výkresová dokumentace - Prohlášení o nosném a pomocném materiálu, dodaném a zabudovaném ve výrobku - Prohlášení o likvidaci odpadů - Protokol o zkoušce těsnosti rozvodu kanalizace - Protokol o tlakové zkoušce rozvodu vody - Protokol o provedení revizní zprávy elektroinstalací - Návod k použití Kontakt: HOME DESIGN Zlín s.r.o., sídlo: Náves 72, Prštné, Zlín, zapsán v OR u KR v Brně, odd. C, vl , IČO: , tel: , urbanek@homedesignzlin.cz, Komunikace možná v českém, anglickém jazyce
