1 W1300 Digitální projektor Řada domácího kina Uživatelská příručka

2 Obsah Důležité bezpečnostní pokyny... 3 Přednosti projektoru... 7 Obsah balení při dodávce... 8 Vnější vzhled projektoru... 9 Ovládací prvky a funkce Umístění projektoru Volba umístění Získání požadované velikosti promítaného obrazu Jak určit polohu projektoru pro danou velikost projekčního plátna Jak zjistit doporučenou velikost projekčního plátna pro danou vzdálenost Posun objektivu projektoru Připojení Připojení HDMI Připojení komponentního videa Připojení videa Připojení počítače/pc Připojení zařízení s video signálem Přehrávání zvuku prostřednictvím projektoru Ovládání Zapnutí projektoru Přizpůsobení promítaného obrazu Používání nabídek Zabezpečení projektoru Využití funkce hesla Přepínání vstupního signálu Používání režimů předvoleb a uživatelských režimů Rozšířené ovládací prvky kvality obrazu Nastavení zvuku Výběr poměru stran Zvětšování a hledání detailů Přehrávání 3D funkce Přizpůsobení zobrazení nabídek projektoru Provoz ve velkých nadmořských výškách Uzamknutí ovládacích tlačítek Skrytí obrazu Zastavení obrazu Vypnutí projektoru Ovládání nabídek Údržba...58 Péče o projektor Informace o lampě Odstraňování problémů...65 Technické údaje...66 Specifikace projektoru Rozměry Tabulka časování Záruka a autorská práva Obsah

3 Důležité bezpečnostní pokyny Tento projektor je zkonstruován a otestován podle nejnovějších norem pro bezpečnost zařízení v oblasti informačních technologií. Pro bezpečné používání výrobku je však důležité, abyste dodržovali pokyny, uvedené v této příručce a vyznačené na výrobku. Bezpečnostní pokyny 1. Přečtěte si prosím tuto příručku předtím, než začnete váš projektor používat. Uschovejte ji pro pozdější použití. 2. Během provozu projektoru se nedívejte přímo do jeho objektivu. Intenzivní světelný paprsek by mohl poškodit váš zrak. 5. V některých zemích NENÍ napětí v elektrické síti stabilní. Váš projektor je zkonstruován tak, aby fungoval bezpečně při síťovém napětí v rozmezí 100 až 240 V AC (střídavých); pokud však dojde k výpadkům nebo rázům napětí ±10 V, nemusí projektor fungovat správně. V oblastech, kde může docházet ke kolísání nebo výpadkům síťového napětí, doporučujeme připojit projektor prostřednictvím stabilizátoru napájecího napětí, zařízení pro ochranu před napěťovými špičkami nebo zdroje stálého napájení (UPS). 3. Přenechejte opravy kvalifikovaným servisním technikům. 6. Během provozu neblokujte objektiv projektoru žádnými předměty, protože by mohlo dojít k zahřátí a deformaci těchto předmětů, nebo dokonce ke vzniku požáru. Chcete-li lampu dočasně vypnout, stiskněte tlačítko BLANK na projektoru nebo na dálkovém ovladači. 4. Během doby, kdy je lampa projektoru zapnutá, musí být vždy otevřena závěrka objektivu nebo odstraněna krytka objektivu. Důležité bezpečnostní pokyny 3

4 Bezpečnostní pokyny (pokračování) 7. Během provozu je lampa velmi horká. Před demontáží celku projekční lampy za účelem výměny lampy počkejte přibližně 45 minut, než projektor vychladne. 10. Nestavte tento výrobek na nestabilní vozík, podstavec nebo stolek. Mohlo by dojít k pádu projektoru, což by mohlo způsobit jeho vážné poškození. 8. Nepoužívejte lampu po uplynutí její jmenovité životnosti. Při nadměrném používání lampy po uplynutí její jmenovité životnosti může ve výjimečných případech dojít k prasknutí lampy. 9. Nikdy nevyměňujte celek projekční lampy ani žádné jiné elektronické součásti, aniž byste předtím odpojili projektor od sítě. 11. Nepokoušejte se tento projektor rozebírat. Uvnitř přístroje se používá nebezpečně vysoké napětí, které může v případě, že se dotknete součásti pod napětím, způsobit smrtelné zranění. Jedinou součástí, kterou mohou uživatelé vyměňovat, je lampa, která je opatřena vlastním snímatelným krytem. Za žádných okolností neodstraňujte žádné jiné kryty. Přenechejte opravy výhradně profesionálním servisním technikům s příslušnou kvalifikací. 12. Během provozu projektoru si můžete všimnout, že z ventilační mřížky projektoru vystupuje proud teplého vzduchu a mírný zápach. Tento jev je naprosto normální a neznamená poruchu přístroje. 4 Důležité bezpečnostní pokyny

5 Bezpečnostní pokyny (pokračování) 13. Neinstalujte tento projektor do žádného z následujících prostředí: - Prostory s nedostatečnou ventilací nebo prostorově omezená místa. Zajistěte, aby byl projektor ve vzdálenosti alespoň 50 cm od stěn a aby vzduch volně proudil kolem projektoru. - Místa, kde může teplota dosahovat příliš vysokých hodnot (např. v automobilu se všemi zataženými okny). - Místa, kde může nadměrná vlhkost, prach nebo cigaretový kouř znečistit optické komponenty, a zkrátit tak životnost projektoru a způsobit ztmavnutí obrazu. - Místa v blízkosti požárních hlásičů. - Místa, kde okolní teplota přesahuje 40 C. - Místa s nadmořskou výškou přesahující 3000 m. 14. Neblokujte ventilační otvory. - Nepokládejte projektor na přikrývky, lůžkoviny nebo jiné měkké povrchy. - Nezakrývejte tento projektor tkaninou ani žádnými jinými předměty. - Do blízkosti projektoru neumísťujte žádné hořlavé předměty. Jestliže dojde k vážnému poškození ventilačních otvorů, může vlivem nárůstu teploty uvnitř přístroje dojít k požáru. 15. Během provozu musí projektor stát na vodorovné ploše bez nerovností. - Nepoužívejte přístroj v případě, že je nakloněný zleva doprava pod úhlem přesahujícím 10 stupňů, nebo zepředu dozadu pod úhlem přesahujícím 15 stupňů. Používání projektoru, který není ve zcela vodorovné poloze, může způsobit selhání funkce nebo poškození lampy m (10000 stop) 0 m (0 stop) 16. Nestavte projektor nastojato ve svislém směru. Jinak by mohlo dojít k převrhnutí projektoru, což by mohlo mít za následek zranění osob nebo poškození přístroje. Důležité bezpečnostní pokyny 5

6 Bezpečnostní pokyny (pokračování) 17. Nestoupejte na projektor ani na něj nestavte žádné předměty. Kromě pravděpodobného poškození projektoru by mohlo dojít i k jiným nehodám a možnému zranění. 18. Do blízkosti projektoru ani na projektor neumísťujte žádné tekutiny. Tekutiny vylité do projektoru mohou způsobit jeho poruchu. Pokud se do projektoru dostane vlhkost, odpojte jej ze síťové zásuvky a požádejte společnost BenQ o opravu projektoru. 19. Projektor umí zobrazovat obrácený obraz, který se využívá při instalaci projektoru pod strop. Při montáži projektoru používejte výhradně sadu BenQ pro montáž projektoru pod strop a zajistěte, aby byla instalace bezpečná. Montáž projektoru pod strop Protože chceme, abyste byli s vaším projektorem BenQ maximálně spokojeni, musíme vás upozornit na některé bezpečnostní aspekty, jejichž cílem je předejít zranění osob a poškození majetku. Pokud se rozhodnete namontovat projektor pod strop, důrazně vám doporučujeme použít vhodnou sadu BenQ pro montáž projektoru pod strop a také vás prosíme o zajištění řádné a bezpečné instalace. Jestliže použijete sadu pro montáž projektoru pod strop od jiného výrobce než BenQ, vystavujete se nebezpečí pádu projektoru ze stropu na zem v důsledku nevhodného připevnění vlivem použití nesprávného průměru nebo délky šroubů. Sadu BenQ pro montáž projektoru pod strop si můžete zakoupit u prodejce vašeho projektoru BenQ. BenQ rovněž doporučuje, abyste si zakoupili samostatný bezpečnostní kabel kompatibilní s Kensingtonovým zámkem a pevně jej připevnili k otvoru pro Kensingtonův zámek na projektoru a k základně konzoly pro montáž pod strop. Toto opatření slouží jako sekundární zabezpečení projektoru pro případ, že by se jeho připevnění k montážní konzole uvolnilo. Hg - Lampa obsahuje rtuť. Likvidaci proveďte v souladu s místními zákony pro zacházení s odpady. Viz 6 Důležité bezpečnostní pokyny

7 Přednosti projektoru Plná HD kompatibilita Tento projektor je kompatibilní s televizory se standardním rozlišením (SDTV) 480i, 576i, EDTV (Enhanced Definition Television) 480p, 576p a HDTV (High Definition TV) 720p, formátu 1080i/p 60 Hz a s formátem 1080p, který umožňuje věrnou reprodukci obrazu 1:1. Vysoká kvalita obrazu Tento projektor přináší vynikající kvalitu obrazu díky svému vysokému rozlišení, vynikajícímu jasu domácího kina, vysokému kontrastnímu poměru, živým barvám a bohaté reprodukci ve stupních šedi. Vysoký jas Tento projektor je vybaven super vysokým jasem pro dosažení vynikající kvality obrazu v podmínkách okolního osvětlení, čímž překonává běžné projektory. Reprodukování živých barev Tento projektor je vybaven 6dílným barevným kolem pro vytváření realistické barevné hloubky a rozsahu, které jsou nedosažitelné s barevnými koly o menším počtu segmentů. Bohaté stupně šedi Při sledování v zatměném prostředí automatické ovládání gamma zajišťuje vynikající zobrazení ve stupních šedi, které odhaluje detaily ve stínech a v nočních nebo tmavých záběrech. Široká řada formátů vstupů a videa Tento projektor podporuje celou řadu vstupů pro připojení k vašemu video nebo počítačovému vybavení, včetně komponentního videa, S-Videa a kompozitního videa a také duální HDMI, PC a výstupní spínač pro připojení k automatizovaným systémům osvětlení obrazovky a prostředí. Ovládání kalibrace s certifikací ISF Pro dosažení vyššího standardu výkonu jsou v nabídkách OSD tohoto projektoru k dispozici nastavení režimů ISF NOC a ISF DEN, které vyžadují odbornou kalibraci autorizovanými poskytovateli ISF. 3D funkce Pro promítání 3D filmů, videí a sportovních přenosů ještě realističtějším způsobem, při kterém vynikne hloubka jednotlivých obrázků prostřednictvím HDMI. Vestavěný reproduktor(y) Vestavěný reproduktor(y) poskytuje smíchaný monofonní zvuk, když je připojen zvukový vstup. Intuitivní posun objektivů Intuitivní ovládání páčky posunu objektivů zajišťuje flexibilitu instalace projektoru. SmartEco Technologie SmartEco ušetří až 70 % spotřeby energie lampy v závislosti na úrovni jasu obrazu, když je vybrán režim SmartEco. SmartEco vám umožňuje začít dynamicky šetřit energii Technologie SmartEco nabízí nový způsob ovládání lampového systému projektoru a šetří energii lampy v závislosti na úrovni jasu obrazu. Nejdelší životnost lampy s technologií SmartEco Technologie SmartEco snižuje spotřebu energie a prodlužuje životnost lampy. Funkce EKO BEZ OBRAZU snižuje spotřebu energie lampy Stisknutím tlačítka EKO BEZ OBRAZU se skryje obraz a zároveň se ihned sníží spotřeba energie lampy. Přednosti projektoru 7

8 User Manual Regulation statements Eco facts BenQ.com 2011 BenQ Corporation. All rights reserved. Rights of modification reserved. P/N: 5B.J9M Obsah balení při dodávce Jednotlivé součásti vybalte a zkontrolujte, zda máte všechny vyobrazené položky. Pokud nějaká položka chybí, obraťte se na prodejce, u něhož jste projektor zakoupili. Standardní příslušenství Dodávané příslušenství je přizpůsobeno vašemu regionu a může se lišit od zobrazeného příslušenství. *Záruční list se dodává jen v některých regionech. Požádejte prosím o podrobné informace svého prodejce. Evropské sku nemají kabel VGA jako standardní příslušenství. W1300 Projektor Dálkový ovladač Baterii W1300 Video Projector User Manual Záruční list CD s návodem k obsluze Průvodce rychlým používáním Napájecí kabely VGA kabel 3D brýle Volitelné příslušenství 1. Náhradní modul lampy 2. Sada pro montáž pod strop 3. 3D brýle 4. Pouzdro na přenášení 8 Přednosti projektoru

9 Vnější vzhled projektoru Přední/Horní strana Kryt prostoru lampy 2. Projekční objektiv 3. Tlačítko pro rychlé odjištění nastavitelné nožky 4. Vnější ovládací panel (Podrobné informace - viz Projektor na straně 11.) 5. Horní snímač infračerveného dálkového ovládání 6. Posun objektivu 7. Prstenec pro zaostřování a prstenec pro zvětšení/zmenšení (zoom) 8. Reproduktor 9. Ventilační otvory (přívod studeného vzduchu) 10. Přední senzor infračerveného dálkového ovládání 11. Krytka objektivu a popruh Zadní/Dolní strana HDMI-1 HDMI-2 COMPUTER / PC COMPONENT RS-232 VIDEO USB MIN I-B 12V TRIGGER AUDIO AUDIO OUT IN L R Vstupní konektor HDMI Vstupní konektor HDMI Vstupní konektor USB Mini B 15. Vstupní konektor PC COMPUTER 16. Konektor ovládání RS Vstupní konektory COMPONENT 18. Otvor pro Kensingtonův zámek 19. Zadní nastavitelná nožka 20. Vstupní konektor VIDEO 21. Vstupní konektor ZVUK (P) 22. Vstupní konektor ZVUK (L) 23. Vstupní konektor ZVUK 24. Výstupní konektor ZVUK 25. Nastavitelná nožka s rychlým odjištěním 26. Výstupní konektor 12 V SPUŠTĚNÍ 27. Zdířka síťového kabelu Přednosti projektoru 9

10 Dolní strana Upínací otvory na strop 29. Přední nastavitelná nožka 30. Zadní nastavitelná nožka Přednosti projektoru

11 Ovládací prvky a funkce Projektor Kroužek OSTŘENÍ/ZOOM Slouží k úpravě vzhledu promítaného obrazu. Podrobné informace viz Jemné doladění velikosti a světlosti obrazu na straně Nastavení posunu objektivu Slouží k nastavení objektivu projektoru nahoru nebo dolů. Podrobné informace viz Posun objektivu projektoru na straně Indikátor Napájení Během provozu projektoru svítí nebo bliká. Podrobné informace viz Indikátory na straně MENU/EXIT Zobrazení nabídky na projekční ploše (OSD). Návrat do předchozí OSD nabídky, ukončení a uložení nastavení nabídky. Podrobné informace viz Používání nabídek na straně vlevo/ Snížit hlasitost Sníží hlasitost. Podrobné informace viz Nastavení hlasitosti na straně NAPÁJENÍ Zapnutí projektoru nebo vypnutí do pohotovostního režimu. Podrobné informace viz Zapnutí projektoru na straně 28 a Vypnutí projektoru na straně ECO BLANK Skrytí obrazu zobrazeného na projekční ploše. 8. Indikátor Teplota lampy Jestliže teplota projektoru stoupne na příliš vysokou hodnotu, rozsvítí se červeně. Podrobné informace viz Indikátory na straně Tlačítka korekce lichoběžníkového zkreslení/tlačítka se šipkami ( / nahoru) Pro ruční korekci zkreslení obrazu, které vzniká vlivem projekce pod úhlem. Podrobné informace - viz Korekce lichoběžníkového zkreslení na straně Indikátor LAMPA Indikuje stav lampy. V případě provozních problémů lampy svítí nebo bliká. Podrobné informace viz Indikátory na straně AUTO Automatické určení nejlepšího časování obrazu pro zobrazený obraz. Podrobné informace viz Automatické přizpůsobení obrazu na straně Vpravo/ Zvýšit hlasitost Zvýší hlasitost. Podrobné informace viz Nastavení hlasitosti na straně 42. Pokud je na projekční ploše zobrazena OSD nabídka, slouží tlačítka #5, #9, #12 a #15 jako směrové šipky pro výběr požadované položky nabídky a pro provedení nastavení. Podrobné informace viz Používání nabídek na straně MODE/ENTER Pro výběr dostupného režimu nastavení obrazu. Aktivuje vybranou položku OSD nabídky. Podrobné informace viz Používání nabídek na straně SOURCE Zobrazení lišty pro výběr zdroje vstupního signálu. Podrobné informace viz Přepínání vstupního signálu na straně Tlačítka korekce lichoběžníkového zkreslení/tlačítka se šipkami ( / dolů) Pro ruční korekci zkreslení obrazu, které vzniká vlivem projekce pod úhlem. Podrobné informace viz Korekce lichoběžníkového zkreslení na straně 30. Přednosti projektoru 11

12 Dálkový ovladač Vysílač IR Přenáší signál do projektoru VYPNUTÍ Slouží k vypnutí projektoru. Podrobné informace viz Vypnutí projektoru na straně ZAPNUTÍ Zapněte projektor. Podrobné informace viz Zapnutí projektoru na straně HDMI 1 Zobrazí výběr zdroje HDMI 1. Podrobné informace viz Přepínání vstupního signálu na straně HDMI 2 Zobrazí výběr zdroje HDMI 2. Podrobné informace viz Přepínání vstupního signálu na straně Kurzor nahoru/lichoběž. zkreslení ( / ) : Slouží k procházení nabídky OSD a k provádění změn nastavení. Podrobné informace viz Používání nabídek na straně 31. : Pro ruční korekci zkreslení obrazu, které vzniká vlivem projekce pod úhlem. Podrobné informace viz Korekce lichoběžníkového zkreslení na straně MENU/ EXIT MENU: Zobrazení nabídky na projekční ploše (OSD). EXIT: Návrat do předchozí OSD nabídky, ukončení a uložení nastavení nabídky. Podrobné informace viz Používání nabídek na straně Kurzor vlevo/snížit hlasitost ( / ) : Slouží k procházení nabídky OSD a k provádění změn nastavení. Podrobné informace viz Používání nabídek na straně 31. : Sníží hlasitost. 9. ECO BLANK Skryje promítaný obraz. 10. Kurzor dolů/lichoběž. zkreslení ( / ) : Slouží k procházení nabídky OSD a k provádění změn nastavení. Podrobné informace viz Používání nabídek na straně 31. : Pro ruční korekci zkreslení obrazu, které vzniká vlivem projekce pod úhlem. Podrobné informace viz Korekce lichoběžníkového zkreslení na straně ASPECT Slouží k výběru poměru stran obrazu. Podrobné informace viz Výběr poměru stran na straně USER 1/ User 2/ User 3 Zvolte nastavení uživatelské paměti. Poznámka: Nastavení Uživatel 3 není pro tento model podporováno. 12 Přednosti projektoru

13 13. CONTRAST 24. Kurzor vpravo/zvýšit hlasitost 14. Zobrazí panel nastavení KONTRAST. ( / ) Podrobné informace viz Úprava kontrastu na straně 38. : Slouží k procházení nabídky COLOR OSD a k provádění změn nastavení. Zobrazí panel nastavení BARVA. Podrobné informace viz Používání Podrobné informace viz Úprava nabídek na straně 31. barvy na straně 38. : Zvýší hlasitost. 15. COLOR TEMP Zobrazí panel nastavení Teplota barev. Podrobné informace viz Výběr 25. SOURCE Zobrazení lišty pro výběr zdroje vstupního signálu. teploty barev na straně PIP 16. FINE TUNE Slouží k aktivaci funkce PIP. Pomocí Zobrazí panel nastavení Jemné ladění tlačítek / / / upravte polohu barevné teploty. Podrobné informace okna PIP viz Nastavení upřednostňované 27. SRS teploty barev na straně 40. Vypne/zapne prostorové zvukové 17. MUTE efekty SRS (Sound Retrieval Ztlumí vestavěný reproduktor. System). 18. LIGHT 28. BRIGHT Slouží k zapnutí nebo vypnutí Zobrazí panel nastavení Jas. podsvícení dálkového ovladače Podrobné informace viz Úprava přibližně 10 sekund. Stisknutím jasu na straně 38. libovolného jiného tlačítka, když je 29. SHARP podsvícení zapnuté, bude podsvícení Zobrazí panel nastavení Ostrost. svítit dalších 10 sekund. Podrobné informace viz Úprava 19. PC ostrosti na straně 38. Zobrazí výběr zdroje POČÍTAČ. 30. TINT Podrobné informace viz Přepínání Zobrazí panel nastavení Odstín. vstupního signálu na straně 35. Podrobné informace viz Úprava 20. COMP odstínu na straně 38. Zobrazí výběr zdroje 31. INVERT KOMPONENTNÍ. Podrobné informace Slouží k nastavení 3D synchronizace viz Přepínání vstupního signálu na obráceně na možnost Vypnout nebo straně 35. Obrátit. 21. VIDEO 32. 3D Zobrazí výběr zdroje VIDEO. Zobrazí panel nastavení 3D. Podrobné informace viz Přepínání 33. TEST vstupního signálu na straně 35. Zobrazuje testovací vzorek. 22. AUTO 34. FREEZE Automatické určení nejlepšího Zastaví/uvolní obraz. Podrobné časování obrazu pro zobrazený obraz. informace viz Zastavení obrazu na 23. MODE/ ENTER straně 47. MODE: Vyberte vhodný režim předvolby pro provozní prostředí. ENTER: Tlačítko vstupu do nabídky OSD. Přednosti projektoru 13

14 Dosah dálkového ovladače Snímač infračerveného dálkového ovládání (IR) se nachází na přední a horní části projektoru. Aby dálkový ovladač pracoval správně, je třeba jej držet pod úhlem max. 60 stupňů vůči senzoru infračerveného dálkového ovládání na projektoru. Vzdálenost mezi dálkovým ovladačem a senzorem by neměla přesáhnout 8 metrů. Mezi dálkovým ovladačem a snímačem infračerveného signálu na projektoru nesmí být žádné překážky, které by mohly překážet infračervenému paprsku. Přibl. ±30 Přibl. ±30 14 Přednosti projektoru

15 Výměna baterie v dálkovém ovladači 1. Posuňte kryt přihrádky na baterie ve směru šipky a sejměte. 2. Vložte dodané baterie dodržte zde uvedenou polaritu (+/-). 3. Nasaďte kryt. Neponechávejte dálkový ovladač a baterii na místech s vysokou teplotou nebo vlhkostí. V případě nesprávné výměny baterie může dojít k jejímu poškození. Baterii nahraďte pouze stejným nebo ekvivalentním typem, který doporučuje výrobce baterie. Použitou baterii zlikvidujte v souladu s pokyny výrobce. Nikdy neházejte baterii do ohně. V opačném případě hrozí nebezpečí výbuchu. Jestliže je baterie vybitá nebo pokud nebudete dálkový ovladač delší dobu používat, vyjměte z něj baterii, aby nedošlo k poškození dálkového ovladače únikem elektrolytu z baterie. Přednosti projektoru 15

16 Umístění projektoru Volba umístění Projektor je zkonstruován tak, aby mohl být nainstalován ve čtyřech možných umístěních. Podle uspořádání místnosti nebo osobních preferencí se rozhodněte, které místo vyberete pro instalaci. Vezměte v úvahu velikost a polohu projekčního plátna, umístění vhodné síťové zásuvky, stejně jako umístění a vzdálenost mezi projektorem a dalšími zařízeními. 1. Pohled zepředu Toto umístění vyberte, chcete-li mít projektor umístěn na stole před projekčním plátnem. Je to nejběžnější způsob umístění projektoru kvůli rychlému nastavení a přenosnosti. 2. Zadní strana Vyberte toto umístění, chcete-li mít projektor umístěn na stole za projekčním plátnem. Uvědomte si prosím, že budete potřebovat speciální projekční plátno pro zadní projekci. *Po zapnutí projektoru nastavte Zadní strana. 3. Strop vpředu Zvolte toto nastavení, chcete-li mít projektor zavěšen dnem vzhůru pod strop před projekčním plátnem. Pro montáž projektoru pod strop si u prodejce pořiďte sadu BenQ pro montáž projektoru pod strop (Ceiling Mounting Kit). *Po zapnutí projektoru nastavte Strop vpředu. 4. Strop vzadu Zvolte toto umístění, chcete-li mít projektor zavěšen dnem vzhůru pod strop za projekčním plátnem. Uvědomte si prosím, že budete potřebovat speciální projekční plátno pro zadní projekci a sadu BenQ pro montáž projektoru pod strop (Ceiling Mounting Kit). *Po zapnutí projektoru nastavte Strop vzadu. *Pokyny pro nastavení polohy projektoru: 1. Stiskněte tlačítko MENU/EXIT na projektoru nebo na dálkovém ovladači a potom opakovaným stisknutím tlačítka / označte systémovou nabídku NASTAVENÍ SYSTÉMU: Základní. 2. Stisknutím tlačítka / označte položku Umístění projektoru a opakovaným stisknutím tlačítka / vyberte správné umístění. 16 Umístění projektoru

17 Získání požadované velikosti promítaného obrazu Vzdálenost od objektivu projektoru k projekčnímu plátnu, nastavení zoomu (je-li jím projektor vybaven) a formát videosignálu jsou faktory, které ovlivňují velikost promítaného obrazu. Projektor by měl být vždy umístěn tak, aby ležel ve vodorovném směru rovně (např. na stole) a aby byl kolmo (90 ) k vodorovnému středu projekčního plátna. To zabraňuje zkreslení obrazu způsobenému projekcí pod úhlem (nebo projekcí na nakloněné povrchy). Pokud je projektor namontován pod strop, musí být namontován dnem vzhůru tak, aby promítal pod nepatrným dolů směřujícím úhlem. Při přesouvání projektoru do větší vzdálenosti od projekčního plátna se zvyšuje velikost promítaného obrazu a úměrně se zvyšuje také svislé posunutí. Při určování polohy projekčního plátna a projektoru je potřeba počítat současně s velikostí promítaného obrazu a svislým posunutím, které jsou v přímém poměru k projekční vzdálenosti. Jak určit polohu projektoru pro danou velikost projekčního plátna 1. Podívejte se do tabulky a v levém sloupci s označením Rozměry promítacího plátna na straně 19 najděte nejbližší hodnotu, která odpovídá velikosti vašeho projekčního plátna. Pomocí této hodnoty najděte vpravo na daném řádku ve sloupci prm. na straně 19 odpovídající hodnotu průměrné vzdálenosti od projekčního plátna. Toto je projekční vzdálenost. 2. Vyberte přesné umístění projektoru podle umístění promítacího plátna a podle rozsahu posunu stavitelného objektivu. Jak zjistit doporučenou velikost projekčního plátna pro danou vzdálenost Tuto metodu můžete použít v případech, kdy jste si koupili projektor a rádi byste věděli, jaká velikost projekčního plátna je vhodná pro vaši místnost. Maximální velikost projekčního plátna je omezena fyzickým prostorem dostupným v místnosti. 1. Změřte vzdálenost mezi projektorem a místem, kam chcete umístit projekční plátno. Toto je projekční vzdálenost. 2. Podívejte se do tabulky a najděte ve sloupci s průměrnou vzdáleností od projekčního plátna označeném jako prm. na straně 19. Nejbližší hodnotu, která odpovídá vašemu měření. Zkontrolujte, zda je změřená vzdálenost mezi minimální a maximální vzdáleností, které jsou uvedeny na obou stranách hodnoty průměrné vzdálenosti. 3. Pomocí této hodnoty najděte vlevo na daném řádku v tabulce příslušnou úhlopříčku projekčního plátna. To je velikost obrazu promítaného projektorem při dané projekční vzdálenosti. Umístění projektoru 17

18 Například máte-li projekční plátno s poměrem stran 16:9 a naměřili jste projekční vzdálenost 5,0 m (5 000 mm), je nejbližší odpovídající hodnota ve sloupci prm. na straně mm. Z údajů na tomto řádku zjistíte, že potřebujete projekční plátno s úhlopříčkou 130 palců. Minimální projekční vzdálenost ve sloupcích Projekční vzdálenost <D> [mm] na straně 19 ukazuje, že naměřená projekční vzdálenost mm bude rovněž vhodná pro promítací plátna velikosti 110 a 160 palců. Tento projektor lze nastavit (pomocí ovládání zoomu) tak, aby promítal na tyto různé velikosti promítacích pláten z této projekční vzdálenosti. Uvědomte si, že tyto promítací plátna různých velikostí mají různé hodnoty svislého posunutí. Pokud umístíte projektor do odlišné polohy (než je doporučená), budete jej muset naklonit dolů nebo nahoru, aby se obraz na promítacím plátně vystředil. V takových situacích dojde k určitému zkreslení obrazu. Toto zkreslení můžete odstranit pomocí funkce Lichoběž. zkreslení. Podrobné informace viz Korekce lichoběžníkového zkreslení na straně Umístění projektoru

19 Rozměry projekce Před výpočtem vhodné polohy si přečtěte část Rozměry na straně 67, kde najdete informace o vzdálenostech od středu objektivu projektoru. Instalace na podlaze Stropní instalace <A> <B> <F> <G> <A> <E> <B> <D> <C> <E> <F>: Promítací plocha <D> <G>: Střed objektivu <C> <F>: Promítací plocha <F> <G> <G>: Střed objektivu Rozměry promítacího plátna Projekční vzdálenost <D> [mm] Nejnižší/ Úhlopříčka <A> [palce (mm)] Výška <B> [mm] Šířka <C> [mm] Min. vzdálenost (s max. zoomem) prm. Min. vzdálenost (s min. zoomem) nejvyšší poloha objektivu <E> [mm] (min.) (max.) 26 (659) (762) (1016) (1270) (1524) (1778) (2032) (2286) (2540) (2794) (3048) (3302) (3556) (3810) (4064) (4318) (4572) (4826) (5080) Umístění projektoru 19

20 Rozměry promítacího plátna Projekční vzdálenost <D> [mm] Nejnižší/ nejvyšší poloha Výška Šířka Min. Min. Úhlopříčka <A> objektivu <E> vzdálenost (s vzdálenost (s <B> <C> prm. [palce (mm)] max. min. [mm] [mm] [mm] zoomem) zoomem) (min.) (max.) 250 (6350) (7620) (8254) Z důvodu odchylek optických komponent existuje mezi těmito hodnotami tolerance 5%. Společnost BenQ doporučuje, abyste si v případě, že chcete instalovat projektor na stálé místo, nejprve zkouškou ověřili velikost obrazu a projekční vzdálenost při použití projektoru z důvodu tolerance optických vlastností projektoru. To vám umožní správně určit přesné místo pro instalaci projektoru. 20 Umístění projektoru

21 Posun objektivu projektoru Ovládání posunu objektivu zajišťuje flexibilitu instalace projektoru. Umožňuje umístit projektor mimo střed promítací plochy. Posun objektivu je vyjádřen procentuální hodnotou poloviční výšky promítaného obrazu. Měří se jako kompenzace ze svislého středu promítaného obrazu. Můžete posouvat objektiv projektoru v povoleném rozsahu v závislosti na požadovaném umístění obrazu. Když je poloha promítací plochy pevná Screen DOWN LENS SHIFT UP 100% 28% 20% Když je poloha projektoru pevná Projector Střed objektivu 148% 130% DOWN LENS SHIFT UP 120% Střed objektivu Posun objektivu nezpůsobuje snížení kvality obrazu. V případě, že by snad došlo ke snížení kvality obrazu, přejděte do části Korekce lichoběžníkového zkreslení na straně 30, kde naleznete další podrobnosti. Umístění projektoru 21

22 Připojení Při připojování zdroje signálu k projektoru se ujistěte, že: 1. Jsou všechna zařízení vypnuta. 2. Používáte pro jednotlivé zdroje správné signálové kabely. 3. Kabely jsou pevně zasunuty. V níže uvedených příkladech připojení nemusí být některé propojovací kabely součástí příslušenství projektoru (viz Obsah balení při dodávce na straně 8). Kabely jsou k dostání v běžných prodejnách s elektrotechnickým zbožím. Níže uvedené obrázky zapojení jsou pouze informativní. Připojovací konektory na zadní straně se liší podle modelu projektoru. Připojení HDMI Notebook nebo stolní počítač A/V zařízení Reproduktory Kabel HDMI 7. Audiokabel 22 Připojení

23 Připojení komponentního videa Notebook nebo stolní počítač A/V zařízení Reproduktory Adaptérový kabel komponentní video na VGA (D-Sub) 6. Audio kabel L/R 7. Audiokabel 8. Komponentní video na komponentní kabel Připojení 23

24 Připojení videa Notebook nebo stolní počítač A/V zařízení Reproduktory Video kabel 6. Audio kabel L/R 7. Audiokabel 24 Připojení

25 Připojení počítače/pc Notebook nebo stolní počítač A/V zařízení Reproduktory Kabel USB 2. VGA kabel 7. Audiokabel Mnoho notebooků nezapne po připojení k projektoru své externí video porty. Pro zapnutí/ vypnutí externího zobrazovacího zařízení se obvykle používá kombinace kláves, jako např. Fn + F3 nebo CRT/LCD. Najděte na přenosném počítači funkční klávesu s označením CRT/ LCD nebo funkční klávesu se symbolem monitoru. Stiskněte současně Fn a označenou funkční klávesu. Informace o kombinacích kláves notebooku najdete v jeho dokumentaci. Připojení 25

26 Připojení zařízení s video signálem Projektor stačí připojit k zařízení s video signálem pouze jedním ze způsobů připojení; každé připojení však poskytuje rozdílnou kvalitu obrazu. Způsob, který zvolíte, bude pravděpodobně záviset na dostupnosti vhodných konektorů jak na projektoru, tak i na zařízení, které je zdrojem video signálu - viz následující popis: Název výstupu Vzhled terminálu Kvalita obrazu HDMI HD MI-1 HD MI-2 Nejlepší Komponentní video PC Video COMPONENT VIDEO Lepší Lepší Normální Připojení zvuku Projektor má jeden vestavěný monofonní reproduktor, který poskytne základní zvukový doprovod, vhodný jen pro prezentaci dat pro podnikové účely. Není vyroben ani určen ke stereofonní reprodukci v kvalitě, kterou očekáváte od domácího kina. Jakýkoliv stereofonní vstup (pokud jej připojíte) je smíchán do společného monofonního zvukového výstupu přes reproduktor projektoru. Vestavěný reproduktor bude ztlumený, když je připojen konektor ZVUKOVÝ VÝSTUP. Tento projektor dokáže přehrávat pouze smíchaný monofonní zvuk, i když je připojen stereofonní zvukový vstup. Podrobné informace viz Připojení zvuku na straně 26. Pokud se po zapnutí projektoru a výběru správného zdroje video signálu nezobrazí požadované video, zkontrolujte prosím, zda je zdroj video signálu zapnutý a zda správně funguje. Zkontrolujte také, zda byly správně zapojeny signálové kabely. 26 Připojení

27 Přehrávání zvuku prostřednictvím projektoru Při vašich prezentacích můžete využít reproduktor (smíšený monofonní zvuk) projektoru a také můžete připojit samostatné zesílené reproduktory ke konektoru ZVUKOVÝ VÝSTUP projektoru. Pokud máte oddělený zvukový systém, asi budete chtít připojit zvukový výstup vašeho zařízení, které je zdrojem video signálu, k tomuto zvukovému systému, a ne k monofonnímu zvuku projektoru. Po připojení lze zvuk ovládat pomocí nabídek OSD v projektoru. V následující tabulce jsou popsány způsoby připojení pro různá zařízení a odkud vychází zvuk. Zařízení Konektor vstupu zvuku Projektor může přehrávat zvuk z... Port výstupu zvuku Počítač/PC VSTUP ZVUKU (mini jack) VSTUP ZVUKU (mini jack) ZVUKOVÝ VÝSTUP Komponentní/ Video ZVUK (L/P) ZVUK (L/P) ZVUKOVÝ VÝSTUP HDMI 1/2 HDMI HDMI ZVUKOVÝ VÝSTUP Vybraný vstupní signál určuje který zvuk bude přehráván reproduktorem projektoru a který zvuk bude na výstupu z projektoru, když je připojen konektor ZVUKOVÝ VÝSTUP. Vyberete-li signál POČÍTAČ/PC, projektor může přehrávat zvuk přijímaný z konektoru mini jack ZVUKOVÝ VSTUP. Vyberete-li signál KOMPONENTNÍ/VIDEO, projektor může přehrávat zvuk přijímaný z konektoru ZVUK (L/P). Připojení 27

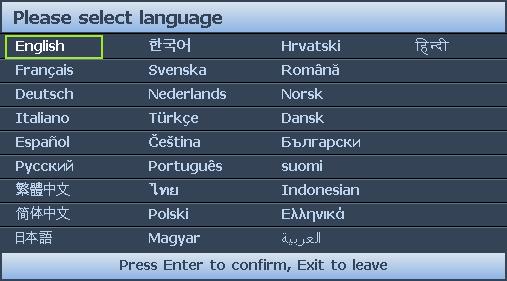

28 Ovládání Zapnutí projektoru 1. Připojte síťový kabel do projektoru a do zásuvky na stěně. Zapněte vypínač síťové zásuvky (pokud je namontován). Zkontrolujte, zda se po zapnutí napájení rozsvítí Indikátor Napájení na projektoru oranžově. S přístrojem používejte prosím výhradně originální příslušenství (např. napájecí kabely), abyste vyloučili možná nebezpečí, např. úraz elektrickým proudem nebo požár. 2. Stisknutím tlačítka NAPÁJENÍ na projektoru nebo na dálkovém ovladači zapněte projektor; ozve se úvodní zvuk. Indikátor Napájení bliká zeleně a po zapnutí projektoru trvale svítí zeleně. Procedura spouštění trvá přibli ně 30 sekund. V pozdější fázi spouštění se zobrazí úvodní logo. (Podle potřeby) Upravte otáčením prstence ostření ostrost obrazu. Chcete-li vypnout vyzváněcí tón, podrobnosti viz Vypnutí tónu při aktivaci/ deaktivaci napájení na straně 43. Je-li projektor po předchozím použití stále horký, poběží před zapnutím napájení lampy přibližně 90 sekund chladicí ventilátor. 3. Před použitím OSD nabídek je prosím nastavte na váš jazyk. Podrobné informace viz Přizpůsobení zobrazení nabídek projektoru na straně Pokud jste vyzváni k vložení hesla, zadejte pětimístné heslo pomocí tlačítek se šipkami. Podrobné informace viz Využití funkce hesla na straně Zapněte všechna připojená zařízení. 6. Projektor začne vyhledávat vstupní signály. Aktuálně vyhledávaný vstupní signál se zobrazí v levém horním rohu projekční plochy. Pokud projektor nenajde žádný platný signál, bude se zobrazovat zpráva Žádný signál, dokud nebude nalezen vstupní signál. Po adovaný vstupní signál můžete rovně vybrat stiskem tlačítka SOURCE na projektoru nebo na dálkovém ovladači. Podrobné informace viz Přepínání vstupního signálu na straně 35. Pokud frekvence nebo rozlišení vstupního signálu přesahuje provozní rozsah projektoru, zobrazí se na černé projekční ploše zpráva Mimo rozsah. Přepněte prosím na vstupní signál, který vyhovuje rozlišení projektoru, nebo nastavte u vstupního signálu nižší hodnoty. Podrobné informace viz Tabulka časování na straně Ovládání

29 PUSH Přizpůsobení promítaného obrazu Přizpůsobení úhlu projekce Projektor je vybaven 1 nastavitelnou nožkou s rychlým odjištěním a 2 zadními nastavitelnými nožkami. Tyto nastavitelné nožky umožňují změnit výšku obrazu a projekční úhel. Nastavení projektoru: 1. Stiskněte tlačítko pro rychlé odjištění a zvedněte přední část projektoru. Po nastavení obrazu do po adované polohy uvolněte tlačítko pro rychlé odjištění a zajistěte nožku v nastavené poloze Šroubováním zadní nastavitelné nožky jemně dolaďte vodorovný úhel. Pokud si přejete nastavovací nožku zasunout, nadzvedněte projektor, stiskněte tlačítko pro rychlé odjištění a opatrně nastavte projektor do požadované nižší polohy. Zašroubujte zadní nastavitelnou nožku opačným směrem. 2 2 Pokud není projektor umístěn na rovný povrch nebo pokud není projekční plocha kolmo vůči projektoru, bude mít promítaný obraz lichoběžníkový tvar. Podrobné informace o korekci lichoběžníkového zkreslení obrazu - viz Korekce lichoběžníkového zkreslení na straně 30. Pokud je lampa zapnutá, nedívejte se do objektivu. Silné světlo lampy vám může poškodit zrak. Při stisknutí tlačítka nastavitelné nožky buďte opatrní, protože toto tlačítko je v blízkosti otvorů, ze kterých vystupuje horký vzduch. Automatické přizpůsobení obrazu V některých případech je třeba optimalizovat kvalitu obrazu. Stiskněte tlačítko AUTO na projektoru nebo na dálkovém ovladači. Během 3 sekund provede vestavěná inteligentní funkce pro automatické přizpůsobení optimalizaci hodnot frekvence a časování tak, aby byla zajištěna nejvyšší kvalita obrazu. Informace o zvoleném zdroji se zobrazí na 3 sekundy v levém horním rohu projekční plochy. Během funkce AUTO se na projekční ploše nebude nic zobrazovat. Funkce je k dispozici pouze v případě, že je vybrán signál z PC (analogový RGB). Ovládání 29

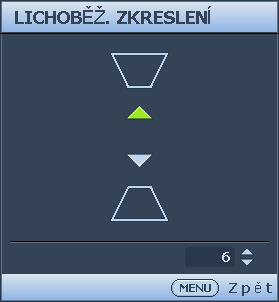

30 Jemné doladění velikosti a světlosti obrazu 1. Pomocí zoomovacího kroužku nastavte promítaný obraz na velikost, kterou potřebujete. FOCUS ZOOM 2. Poté zaostřete obraz otáčením zaostřovacího kroužku. FOCUS ZOOM Korekce lichoběžníkového zkreslení Lichoběžníkové zkreslení se vyznačuje tím, že promítaný obraz je v horní nebo dolní části znatelně širší. Tato situace nastane, pokud není projektor kolmo vůči projekční ploše. Pro korekci tohoto jevu je třeba kromě nastavení výšky projektoru ručně upravit Lichoběž. zkreslení podle některého z následujících kroků. 1. Stiskněte tlačítko MENU/EXIT a stisknutím tlačítek / označte nabídku Zobrazení. 2. Stisknutím tlačítka označte položku Lichoběž. zkreslení a stiskněte Stiskněte Stiskněte tlačítko MODE/ENTER. Zobrazí se tlačítko /. tlačítko /. okno Lichoběž. zkreslení. 3. Stisknutím tlačítka opravte lichoběžníkové zkreslení v horní části obrazu nebo stisknutím tlačítka opravte lichoběžníkové zkreslení v dolní části obrazu. 30 Ovládání

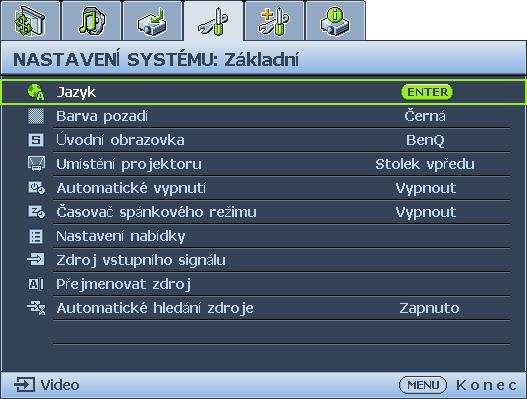

31 Používání nabídek Tento projektor umo ňuje provádět různá přizpůsobení a nastavení pomocí nabídek na projekční ploše (OSD). Na následujícím obrázku je uveden přehled OSD nabídky. Ikona hlavní nabídky Hlavní nabídka Označená položka Vedlejší nabídka Aktuální vstupní signál Stav Pro návrat na předchozí stránku nebo pro ukončení stiskněte tlačítko MENU/EXIT. Před použitím OSD nabídek je prosím nastavte na váš jazyk. 1. Stiskem MODE/ENTER na 3. Stisknutím tlačítka označte projektoru nebo dálkovém ovládání nabídku Jazyk a tlačítky / zapněte OSD nabídku. vyberte po adovaný jazyk. 2. Pomocí / zvýrazněte nabídku NASTAVENÍ SYSTÉMU: Základní. 4. Pro ukončení a uložení nastavení stiskněte dvakrát* tlačítko MODE/ ENTER na projektoru nebo na dálkovém ovladači. *Prvním stisknutím se vrátíte zpět do hlavní nabídky, druhým stisknutím skryjete zobrazenou nabídku na projekční ploše. Ovládání 31

32 Zabezpečení projektoru Pomocí bezpečnostního kabelového zámku Aby se zabránilo krádeži, je nutné projektor instalovat na bezpečném místě. Jinak si kupte zámek, např. zámek Kensington, jímž můžete projektor zabezpečit. Zásuvku pro zámek Kensington najdete na levé straně projektoru. Podrobné informace viz Otvor pro Kensingtonův zámek na straně 9. Bezpečnostní kabel se zámkem Kensington je většinou kombinace klíče a zámku. V dokumentaci k zámku se dozvíte, jak zámek používat. Využití funkce hesla Z bezpečnostních důvodů a pro zamezení neoprávněnému použití projektoru obsahuje projektor možnost nastavit zabezpečení heslem. Heslo lze nastavit v nabídkách na projekční ploše (OSD). Podrobnosti o používání OSD nabídky - viz Používání nabídek na straně 31. Jestliže aktivujete funkci Zámek napájení a následně zapomenete heslo, budete v nepříjemné situaci. Vytiskněte si tuto příručku (v případě potřeby), zapište si do ní nastavené heslo a uschovejte ji na bezpečném místě pro pozdější použití. Nastavení hesla Jakmile jednou nastavíte heslo, nebudete moci projektor po zapnutí použít bez zadání správného hesla. 1. Otevřete OSD nabídku a přejděte do nabídky NASTAVENÍ SYSTÉMU: Pokročilé > Heslo. Stiskněte tlačítko MODE/ENTER. Zobrazí se stránka Heslo. 2. Označte položku Zámek napájení a vyberte volbu Zapnuto stisknutím tlačítek /. 3. Jak je vidět na obrázku vpravo, představují čtyři tlačítka se šipkami (,,, ) čtyři číslice (1, 2, 3, 4). Požadované pětimístné heslo zadejte stisknutím odpovídajících šipek. 4. Pro potvrzení nového hesla je zadejte znovu. Po nastavení hesla se opět zobrazí stránka Heslo nabídky OSD. 5. Chcete-li aktivovat funkci Zámek napájení, stisknutím / označte Zámek napájení a stisknutím / vyberte Zapnuto. Vkládané číslice se budou zobrazovat na projekční ploše jako hvězdičky. Napište si zvolené heslo na vyhrazené místo v této příručce před zadáním hesla nebo bezprostředně poté, abyste je měli v případě, e je zapomenete, vždy k dispozici. Heslo: Uschovejte tuto příručku na bezpečném místě. 6. OSD nabídku opustíte stisknutím tlačítka MENU/EXIT. 32 Ovládání

33 Jestliže heslo zapomenete Pokud je aktivována bezpečnostní funkce, budete po každém zapnutí projektoru vyzváni k zadání pětimístného hesla. Pokud zadáte chybné heslo, zobrazí se na 3 sekundy zpráva o chybném zadání hesla (viz obrázek vpravo) a pak se zobrazí zpráva "ZADEJTE HESLO". Můžete se pokusit zadat heslo znovu, nebo pokud jste si heslo nezapsali a nemůžete si na ně vůbec vzpomenout, můžete použít postup pro obnovu hesla. Podrobné informace viz Použití postupu pro obnovu hesla na straně 33. Pokud zadáte 5krát za sebou nesprávné heslo, projektor se automaticky vypne. Použití postupu pro obnovu hesla 1. Podržte stisknuté tlačítko AUTO na projektoru nebo na dálkovém ovladači 3 sekundy. Projektor zobrazí na obrazovce kódované číslo. 2. Zapište si toto číslo a vypněte projektor. 3. Místní servisní středisko společnosti BenQ vám pomůže toto číslo dekódovat. V této souvislosti můžete být požádáni o předložení dokladu o zakoupení projektoru, abyste prokázali, že jste jeho oprávněným uživatelem. Změna hesla 1. Otevřete OSD nabídku a přejděte do nabídky NASTAVENÍ SYSTÉMU: Pokročilé > Heslo > Změnit heslo. 2. Stiskněte tlačítko MODE/ENTER. Zobrazí se zpráva ZADEJTE AKTUÁLNÍ HESLO. 3. Zadejte staré heslo. Pokud je heslo správné, zobrazí se další zpráva ZADEJTE NOVÉ HESLO. Pokud je heslo chybné, zobrazí se na 3 sekundy zpráva o chybném zadání hesla a pak se zobrazí zpráva ZADEJTE AKTUÁLNÍ HESLO pro nový pokus. Můžete buď stisknout tlačítko MENU/EXIT a zrušit nastavování, nebo zkusit zadat jiné heslo. 4. Zadejte nové heslo. Vkládané číslice se budou zobrazovat na projekční ploše jako hvězdičky. Napište si zvolené heslo na vyhrazené místo v této příručce před zadáním hesla nebo bezprostředně poté, abyste je měli v případě, e je zapomenete, vždy k dispozici. Heslo: Uschovejte tuto příručku na bezpečném místě. 5. Pro potvrzení nového hesla je zadejte znovu. 6. Úspěšně jste nastavili nové heslo. Nezapomeňte při dalším spuštění projektoru zadat nové heslo. 7. OSD nabídku opustíte stisknutím tlačítka MENU/EXIT. Ovládání 33

34 Zrušení funkce ochrany heslem Chcete-li zrušit ochranu heslem, vraťte se na NASTAVENÍ SYSTÉMU: Pokročilé > Heslo > Zámek napájení v nabídce OSD. Vyberte volbu Vypnuto stisknutím tlačítek /. Zobrazí se zpráva "ZADEJTE HESLO". Zadejte aktuální heslo. i. Pokud je heslo správné, zobrazí se znovu stránka Heslo nabídky OSD s položkou Vypnuto v řádku Zámek napájení. Při dalším zapnutí projektoru nebudete muset zadávat heslo. ii. Pokud je heslo chybné, zobrazí se na 3 sekundy zpráva o chybném zadání hesla a pak se zobrazí zpráva "ZADEJTE HESLO" pro nový pokus. Můžete buď stisknout tlačítko MENU/EXIT a zrušit nastavování, nebo zkusit zadat jiné heslo. Přesto e je funkce ochrany heslem vypnutá, měli byste si staré heslo zapamatovat, proto e je budete potřebovat v případě opětovné aktivace ochrany heslem, kdy musíte zadat staré heslo. 34 Ovládání

35 Přepínání vstupního signálu Projektor lze připojit k několika zařízením současně. V jednom okamžiku lze však na celé projekční ploše zobrazit pouze signál z jednoho zařízení. Dostupné vstupní signály můžete rovněž prohledávat ručně. 1. Stiskněte SOURCE na projektoru nebo stiskněte vstupní zdroj přímo z dálkového ovladače. Zobrazí se lišta pro výběr zdroje vstupního signálu. 2. Opakovaným stisknutím tlačítek / vyberte po adovaný vstupní signál a stiskněte tlačítko MODE/ENTER. Po nalezení signálu se na několik sekund zobrazí v rohu projekčního plátna informace o zdroji vstupního signálu. Pokud je k projektoru připojeno více zařízení, opakujte kroky 1-2 pro vyhledání dalšího signálu. Úroveň jasu promítaného obrazu se bude při přepínání mezi různými vstupními signály odpovídajícím způsobem měnit. Datové (grafické) prezentace z PC používají většinou statické snímky a jsou obecně jasnější ne Video, při kterém se používají většinou pohyblivé snímky (filmy). Přirozené rozlišení zobrazení tohoto projektoru má poměr stran 16:9. Aby byl zobrazený obraz co nejlepší, měli byste vybrat a používat zdroj vstupního signálu, který má signál s tímto rozlišením. Jakákoliv jiná rozlišení budou projektorem upravena v závislosti na nastavení poměru stran, co může způsobit určité zkreslení obrazu nebo ztrátu jeho světlosti. Podrobné informace viz Výběr poměru stran na straně 43. Můžete rovněž přejmenovat zdroj: 1. Stiskněte tlačítko MENU/EXIT a stisknutím tlačítek / označte nabídku NASTAVENÍ SYSTÉMU: Základní. 2. Stisknutím tlačítka označte položku Přejmenovat zdroj a stiskněte tlačítko MODE/ENTER. Zobrazí se stránka Přejmenovat zdroj. 3. Opakovaným stisknutím tlačítek / / / vyberte požadovaný znak a stiskněte MODE/ENTER. Chcete-li, aby projektor automaticky vyhledal signály, vyberte položku Zapnuto v nabídce NASTAVENÍ SYSTÉMU: Základní > Automatické hledání zdroje. Ovládání 35

36 Používání režimů předvoleb a uživatelských režimů Výběr režimu předvolby V projektoru je přednastaveno několik režimů zobrazení, ze kterých si můžete vybrat ten, který nejlépe vyhovuje provozním podmínkám a typu obrazu ze vstupního zdroje. Pokyny pro výběr požadovaného režimu předvolby: 1. Stiskněte tlačítko MENU/EXIT a stisknutím tlačítek / označte nabídku OBRÁZEK. 2. Stisknutím tlačítka označte položku Přednastavený režim. 3. Opakovaným stisknutím tlačítek / vyberte požadovaný režim. Tyto režimy se skládají z přednastavených hodnot, které jsou vhodné pro různé podmínky promítání (viz níže): Kino: V tomto režimu je dobře vyvážená sytost barev a kontrast s nízkou úrovní jasu a proto je nejvhodnější pro sledování filmů ve zcela tmavém prostředí (podobně jako v biografu). Dynamický: Maximalizuje jas promítaného obrazu. Tento režim je vhodný v prostředí, kde je vyžadován velmi vysoký jas - např. při použití projektoru v dobře osvětlených místnostech. Standardní: Tento režim je o něco jasnější, než režim Kino, a je vhodný pro použití v místnostech, ve kterých je malé množství okolního světla. 3D: Tento režim je optimalizovaný pro zobrazení 3D efektů při sledování 3D obsahu. Tento režim je k dispozici pouze, když je aktivována funkce 3D. Uživatel 1/Uživatel 2/Uživatel 3: Vyvolá přizpůsobená nastavení. Podrobné informace viz Nastavení režimu Uživatel 1/Uživatel 2/Uživatel 3 na straně 37. Režim Uživatel 3 je k dispozici pouze, když je aktivována funkce 3D. Jemné ladění vybraného režimu obrazu Předdefinovaná nastavení režimu obrazu lze upravovat prostřednictvím položek dostupných v nabídce Obrázek. Pokyny pro jemné ladění režimu obrazu: 1. Stiskněte tlačítko MENU/EXIT a stisknutím tlačítek / označte nabídku OBRÁZEK. 2. Stisknutím označte položku, kterou chcete upravit, a stisknutím tlačítek / nastavte požadovanou hodnotu. Váš výběr bude automaticky uložen v projektoru a bude přiřazen k danému vstupnímu zdroji. Podrobné informace viz Jemné ladění vybraného režimu obrazu na straně 36 a Rozšířené ovládací prvky kvality obrazu na straně 39. Při každé změně režimu obrazu projektor rovněž mění nastavení na takové, které bylo naposledy nastaveno pro daný režim obrazu na daném vstupu. Pokud změníte vstupní zdroj, bude obnoven naposledy použitý režim obrazu a nastavení pro daný vstup a rozlišení. 36 Ovládání

37 Nastavení režimu Uživatel 1/Uživatel 2/Uživatel 3 Jedná se o tři režimy definované uživatelem, které můžete použít, pokud aktuálně dostupné režimy obrazu nevyhovují vašim potřebám. Jako výchozí režim pro přizpůsobení nastavení můžete použít jakýkoliv z režimů zobrazení (kromě vybraného režimu Uživatel). 1. V nabídce OBRÁZEK označte položku Přednastavený režim a stisknutím tlačítek / vyberte režim Uživatel 1, Uživatel 2 nebo Uživatel Stisknutím tlačítka označte položku Správa režimu uživatele. Tato funkce je dostupná pouze, pokud je v podnabídce Přednastavený režim vybrán režim Uživatel 1, Uživatel 2 nebo Uživatel Stisknutím tlačítka MODE/ENTER zobrazte položku Správa režimu uživatele. 4. Stisknutím tlačítka označte položku Referenční režim a stiskněte tlačítko MODE/ENTER. 5. Stisknutím tlačítka označte režim obrazu, který vám nejvíce vyhovuje, a stisknutím tlačítka MODE/ENTER a MENU/EXIT přejděte zpět na stránku Správa režimu uživatele. 6. Zde můžete přejmenovat režim Uživatel 1, Uživatel 2 nebo Uživatel 3 tak, že stisknutím označíte položku Přejm.rež.uživ. a stisknete tlačítko MODE/ ENTER. Zobrazí se stránka Přejm.rež.uživ.. 7. Opakovaným stisknutím tlačítek / / / vyberte požadovaný znak a stiskněte MODE/ENTER. 8. Po dokončení se stisknutím tlačítka MENU/EXIT vrátíte zpět na hlavní nabídku. 9. Stisknutím tlačítka vyberte položku vedlejší nabídky, kterou chcete změnit, a pomocí tlačítek / nastavte hodnotu. Podrobné informace viz Jemné ladění vybraného režimu obrazu na straně 36 a Rozšířené ovládací prvky kvality obrazu na straně Po dokončení všech nastavení stiskněte tlačítko MENU/EXIT, kterým nastavení uložíte a ukončíte. Obnovení režimu obrazu V případě veškerých úprav provedených v nabídce OBRÁZEK lze obnovit výchozí hodnoty z výroby stisknutím tlačítka Reset. Obnovení výchozích hodnot z výroby pro režim obrazu: 1. V nabídce OBRÁZEK označte položku Přednastavený režim a stisknutím tlačítek / vyberte režim obrazu (včetně Uživatel 1, Uživatel 2 nebo Uživatel 3), který chcete resetovat. 2. Stisknutím tlačítek označte položku Reset Picture Settings a stiskněte tlačítko MODE/ENTER. Zobrazí se potvrzující zpráva. 3. Stisknutím tlačítek / označte položku Reset a stiskněte tlačítko MODE/ ENTER. U režimu obrazu budou obnoveny předvolby nastavení z výroby. 4. Pokud chcete obnovit další režimy obrazu, opakujte kroky 1-3. Nezaměňujte tuto funkci obnovení nastavení obrazu s možností Obnovit všechna nastavení v nabídce NASTAVENÍ SYSTÉMU: Pokročilé.Funkce Obnov. všechna nast. obnoví většinu výchozích hodnot předvoleb napříč celým systémem. Podrobné informace viz Obnov. všechna nast. na straně 56. Ovládání 37

38 Jemné doladění kvality obrazu v uživatelských režimech Podle zjištěného typu signálu jsou po volbě položky Uživatel 1 nebo Uživatel 2 dostupné některé uživatelské funkce. Nastavení těchto funkcí můžete upravit podle svých požadavků. Úprava jasu Označte položku Jas v nabídce OBRÁZEK a stisknutím tlačítek / na projektoru nebo na dálkovém ovladači nastavte hodnoty. Čím je tato hodnota vyšší, tím je obraz jasnější. A čím je tato hodnota nižší, tím je obraz temnější. Tento parametr nastavte tak, aby se černé oblasti obrazu jevily jako černé a aby v tmavých místech zůstaly viditelné detaily. Úprava kontrastu Označte položku Kontrast v nabídce OBRÁZEK a stisknutím tlačítek / na projektoru nebo na dálkovém ovladači nastavte hodnoty. Čím vyšší je tato hodnota, tím vyšší je kontrast. Použijte tuto položku pro nastavení maximální úrovně bílé po předchozím nastavení položky Jas tak, aby se obraz přizpůsobil vybranému vstupu a prostředí pro sledování. Úprava barvy Označte položku Barva v nabídce OBRÁZEK a stisknutím tlačítek / na projektoru nebo na dálkovém ovladači nastavte hodnoty. Nižší nastavená hodnota znamená méně syté barvy. Pokud je nastavena příliš vysoká hodnota, budou barvy obrazu přesycené a obraz nebude realistický. Úprava odstínu Označte položku Odstín v nabídce OBRÁZEK a stisknutím tlačítek / na projektoru nebo na dálkovém ovladači nastavte hodnoty. Čím je tato hodnota vyšší, tím více je obraz zbarven do červena. Čím je tato hodnota nižší, tím více je obraz zbarven do zelena. Úprava ostrosti Označte položku Ostrost v nabídce OBRÁZEK a stisknutím tlačítek / na projektoru nebo na dálkovém ovladači nastavte hodnoty. Čím vyšší je tato hodnota, tím je obraz ostřejší. Čím nižší je tato hodnota, tím je obraz méně ostrý. 38 Ovládání

39 Výběr teploty barev Označte položku Teplota barev v nabídce OBRÁZEK a stisknutím tlačítek / na projektoru nebo na dálkovém ovladači nastavte hodnoty. Možnosti dostupné pro nastavení teploty barev* se liší podle vybraného typu signálu. 1. Normální: Zachovává normální zobrazení bílé barvy. 2. Chladné: Bílá barva se zobrazuje do modra. 3. Lampa přir.: Původní teplota barev a vyšší jas lampy. Tento režim je vhodný v prostředí, kde je požadován vyšší jas, např. při promítání obrázků v dobře osvětlené místnosti. 4. Teplé: Bílá barva se zobrazuje do červena. *O teplotách barev: Existuje mnoho různých odstínů, které jsou pro různé účely považovány za bílou. Jeden z běžných způsobů reprezentace bílé barvy je znám jako teplota barev. Bílá barva s nízkou teplotou barev vypadá jako načervenalá bílá. Bílá barva s vysokou teplotou barev vypadá, jako by obsahovala více modré. Rozšířené ovládací prvky kvality obrazu V nabídce OBRÁZEK > Pokročilé... a Zobrazení naleznete další rozšířené funkce, které si můžete upravit podle potřeby. Chcete-li nastavení uložit, stačí pouze stisknout možnost MENU/EXIT a ukončit nabídku OSD. Nastavení úrovně černé barvy Označte položku Úroveň černé v nabídce OBRÁZEK > Pokročilé... a stisknutím tlačítek / na projektoru nebo na dálkovém ovladači vyberte volbu 0 IRE nebo 7.5 IRE. Videosignál stupňů šedi se měří v jednotkách IRE. V některých oblastech, ve kterých se používá standard NTSC TV, se stupně šedi měří na stupnici od 7,5 IRE (černá) do 100 IRE (bílá); v oblastech, ve kterých převažuje standard PAL nebo japonský standard NTSC, se stupně šedi měří na stupnici od 0 IRE (černá) do 100 IRE (bílá). Doporučujeme vám, abyste nejdříve ověřili vstupní zdroj a zjistili, zda se jedná o hodnotu 0 IRE nebo 7,5 IRE, a poté provedli požadovaný výběr. Kontrola čistoty obrazu Při promítání mohou být jednotlivé obrázky statické nebo mohou obsahovat šum. Nastavení vyšší čistoty obrazu: 1. Označte položku Ovládání jasu v nabídce OBRÁZEK > Pokročilé... a stisknutím tlačítka MODE/ENTER na projektoru nebo na dálkovém ovladači zobrazte stránku Ovládání jasu. 2. Stisknutím tlačítka vyberte položku Redukce šumu a stisknutím tlačítek / nastavte požadovanou hodnotu. Redukce šumu: Sníží elektrický šum obrazu způsobený různými přehrávači médií. Čím vyšší nastavení, tím nižší šum. Ovládání 39

40 Nastavení upřednostňované teploty barev Pokyny pro nastavení upřednostňované teploty barev: 1. Označte položku Odladění teploty barvy v nabídce OBRÁZEK > Pokročilé... a stiskněte tlačítko MODE/ENTER. Zobrazí se stránka Odladění teploty barvy. 2. Stisknutím tlačítek / označte položku, kterou chcete změnit, a upravte hodnoty stisknutím tlačítek /. Červená - zvýšení/zelená - zvýšení/modrá - zvýšení: Upravuje úrovně kontrastu červené, zelené a modré. Červená - offset/zelená - offset/modrá - offset: Upravuje úrovně jasu červené, zelené a modré. 3. Chcete-li nastavení uložit a ukončit, stiskněte tlačítko MENU/EXIT. Výběr nastavení Gamma Označte položku Výběr Gamma v nabídce OBRÁZEK > Pokročilé... a vyberte upřednostňované nastavení stisknutím tlačítek / na projektoru nebo na dálkovém ovladači. Gamma je vztah mezi jasem vstupního zdroje a obrazu. Gamma 1.6/1.8/2.0/BenQ Vyberte tyto hodnoty podle vlastních preferencí. Gamma 2.2 Zvyšuje průměrný jas obrazu. Optimální pro osvětlené prostředí, zasedací místnost nebo obývák. Gamma 2.4/2.5 Optimální pro sledování filmů v zatměném prostředí. Gamma 2,6/2,8 Optimální pro sledování filmů, které obsahují především tmavé záběry. Vysoký jas Nízký kontrast Nízký jas Vysoký kontrast Brilliant Color Označte položku Brilliant Color v nabídce OBRÁZEK > Pokročilé... a vyberte stisknutím tlačítek / na projektoru nebo na dálkovém ovladači. Tato funkce využívá nový algoritmus na zpracování barev a systémová vylepšení pro dosažení vyššího jasu, přičemž má obraz věrnější a živější barvy. Umožňuje více než 50 % zvýšení jasu v obrazu se středními odstíny, které jsou běžné u videa a přírodních scén, takže projektor reprodukuje obraz s reálnými a přirozenými barvami. Dáváte-li přednost obrazům v této kvalitě, vyberte hodnotu Zapnuto. Jestliže ji nechcete, vyberte hodnotu Vypnuto. 40 Ovládání

41 Správa barev Ve většině prostředí pro instalaci nebudete muset správu barev používat, např. ve třídách, zasedacích místnostech nebo obývacích pokojích, kde zůstává zapnuté osvětlení nebo kde do místnosti dopadá okny denní světlo. Nad správou barev byste se měli zamyslet pouze u trvalých instalací v prostředí s řízenou úrovní osvětlení - např. v učebnách, přednáškových sálech nebo u domácího kina. Správa barev umožňuje (v případě potřeby) jemnou změnu nastavení barev, aby bylo dosaženo přesnější reprodukce barev. Správnou správu barev lze používat pouze v řízeném a reprodukovatelném projekčním prostředí. Budete muset použít kolorimetr (měřidlo intenzity barev) a poskytnout sadu vhodných zdrojových obrázků pro změření reprodukce barev. Tyto nástroje nejsou součástí příslušenství projektoru, prodejce projektoru by vám však měl být schopen poradit nebo případně zajistit zkušeného instalačního technika. Správa barev umožňuje upravit nastavení 6 sad barev (RGBCMY). Po výběru jednotlivých barev můžete podle svých preferencí nezávisle nastavit jejich rozsah a sytost. Můžete si zakoupit zkušební disk, který obsahuje různé barevné testovací vzory a lze jej použít k testování reprodukce barev na monitorech, televizorech, projektorech atd. Libovolný obraz z tohoto disku můžete promítnout na projekční plátno, otevřít nabídku Správa barev a upravit nastavení. Postup při nastavování: 1. Přejděte na nabídku OBRÁZEK > Pokročilé... a označte položku Správa barev. 2. Stiskněte tlačítko MODE/ENTER a zobrazí se okno Správa barev. 3. Označte položku Primární barva a stisknutím tlačítek / vyberte barvu z možností Červená, Zelená, Modrá, Azurová, Purpurová a Žlutá. 4. Stisknutím tlačítka označte nabídku Odstín a stisknutím tlačítka / vyberte barevný rozsah. Zvýšením rozsahu zahrnete barvy složené z více částí svých dvou sousedních barev. Vzájemné vztahy barev - viz obrázek vpravo. Pokud například vyberete barvu Červená a nastavíte její rozsah na 0, bude v promítaném obrazu vybrána pouze čistě červená. Zvýšením rozsahu této barvy zahrnete červenou blízkou žluté a červenou blízkou purpurové. 5. Stisknutím tlačítka označte položku Sytost a stisknutím tlačítek / nastavte hodnotu sytosti podle vašich představ. Každé provedené nastavení se okamžitě projeví v obrazu. Pokud například vyberete barvu Červená ZELENÁ Purpurová MODRÁ ČERVENÁ a nastavíte její hodnotu na 0, bude ovlivněna pouze sytost čistě červené. 6. Stisknutím tlačítka označte položku Zvýšení a stisknutím tlačítek / nastavte hodnotu sytosti podle vašich představ. Bude upravena kontrastní úroveň vámi vybrané primární barvy. Každé provedené nastavení se okamžitě projeví v obrazu. 7. Zopakováním kroků 3 až 6 upravte další barvy. 8. Proveďte všechna požadovaná nastavení. 9. Stiskněte tlačítko MENU/EXIT pro ukončení a uložení nastavení. Žlutá Azurová Ovládání 41

42 Hodnota Sytost udává intenzitu příslušné barvy ve video obrazu. Nižší hodnota vytváří méně syté barvy; hodnota 0 znamená, že příslušná barva není v obraze vůbec zobrazena. Pokud je sytost příliš vysoká, bude barva příliš výrazná a nereálná. Nastavení režimu filmu Označte položku Režim filmu v nabídce Zobrazení a vyberte volbu Zapnuto stisknutím tlačítek / na projektoru nebo na dálkovém ovladači. Tato funkce vylepšuje kvalitu obrazu při promítání kompozitního obrazu nebo obrazu S-video z filmového disku DVD nebo Blu-ray. Nastavení hřebenového filtru 3D Označte položku Hřebenový filtr 3D v nabídce Zobrazení a vyberte volbu Zapnuto stisknutím tlačítek / na projektoru nebo na dálkovém ovladači. Tato funkce odděluje kompozitní signál od signálu Y (jas) a od signálu C (barva) a umožňuje vytvořit čistší a ostřejší obraz se správnými barvami. Tato funkce je k dispozici pouze, když je vybrán kompozitní signál nebo signál S-video. Nastavení zvuku Níže popsané nastavení zvuku ovlivní reproduktory projektoru. Určitě zajistěte správné připojení ke zvukovému vstupu projektoru. Popis připojení zvukového vstupu viz Připojení na straně 22. Ztlumení zvuku Chcete-li dočasně vypnout zvuk, Jak používat dálkové ovládání Chcete-li přechodně vypnout zvuk, stiskněte MUTE. Když je zvuk vypnutý, obrazovka bude ukazovat v pravém horním rohu. Chcete-li obnovit zvuk, stiskněte znovu MUTE. Pomocí OSD nabídky 1. Stiskněte tlačítko MENU/EXIT a stisknutím tlačítek / označte nabídku NASTAVENÍ SYSTÉMU: Pokročilé. 2. Stisknutím tlačítka označte položku Nastavení zvuku a stiskněte tlačítko ENTER. Zobrazí se okno Nastavení zvuku.. 3. Označte položku Němý a stisknutím tlačítek / vyberte volbu Zapnuto. 4. Chcete-li zvuk obnovit, opakujte kroky 1-3 a stisknutím tlačítek / vyberte volbu Vypnuto. Nastavení hlasitosti Chcete-li upravit úroveň hlasitosti, Jak používat dálkové ovládání Stisknutím tlačítek nebo vyberte požadovanou úroveň hlasitosti. Pomocí OSD nabídky 1. Opakujte kroky 1-2 výše. 2. Stisknutím tlačítka označte položku Hlasitost a stisknutím tlačítek / vyberte požadovanou hlasitost. 42 Ovládání

43 Vypnutí tónu při aktivaci/deaktivaci napájení 1. Opakujte kroky 1-2 výše. 2. Stisknutím tlačítka označte položku Zapnout/vypnout tón a stisknutím tlačítek / vyberte volbu Vypnuto. Jediným způsobem, jak měnit nastavení Zapnout/vypnout tón, je nastavení Zapnuto nebo Vypnuto v této části. Nastavení ztlumení zvuku nebo změna hlasitosti nemá vliv na nastavení Zapnout/vypnout tón. Výběr poměru stran Poměr stran je poměr šířky obrazu k jeho výšce. Většina analogových televizorů a počítačů má poměr stran 4:3, digitální televizory a DVD zařízení mají obvykle poměr stran 16:9. Díky možnostem digitálního zpracování signálu umožňují digitální zobrazovací zařízení, jako je např. tento projektor, dynamicky roztáhnout a zobrazit obrazový výstup v jiném poměru stran, než má původní signál. Změna poměru stran promítaného obrazu (bez ohledu na to, jaký poměr používá zdroj signálu): 1. Stiskněte tlačítko MENU/EXIT a stisknutím tlačítek / označte nabídku Zobrazení. 2. Stisknutím tlačítka označte nabídku Poměr stran. 3. Opakovaným stisknutím tlačítek / vyberte poměr stran, který odpovídá formátu video signálu a vašim požadavkům na zobrazení. Poznámky k poměru stran obrazu Na následujících obrázcích označují černé plochy neaktivní oblasti, zatímco bílé plochy označují aktivní oblasti. Na těchto nevyužitých černých místech lze zobrazit OSD nabídky. 1. Automaticky: Změní proporcionálně měřítko obrazu tak, aby obraz odpovídal přirozenému rozlišení projektoru v jeho vodorovné šířce. Toto nastavení je vhodné pro vstupní obraz s poměrem stran 4:3 nebo 16:9, pokud chcete využít co největší část projekční plochy bez nutnosti změnit poměr stran obrazu :9: Nastaví obraz tak, že bude zobrazen ve středu promítací plochy s poměrem stran 16:9. Toto nastavení je nejvhodnější pro obraz, který již má poměr stran 16:9 (např. televize s vysokým rozlišením HDTV), protože obraz se zobrazuje bez nutnosti změnit poměr stran. Obraz 16:9 Obraz 15:9 Ovládání 43

44 2. Skutečné: Obraz je promítán v původním rozlišení a jeho velikost je změněna tak, aby byl zobrazen na celou projekční plochu. U vstupních signálů s nižším rozlišením se bude promítaný obraz zobrazovat jako menší než v případě změny jeho velikosti pro zobrazení na celé plátno. V případě potřeby můžete zvětšit velikost obrazu nastavením zoomu nebo odsunutím projektoru dále od projekčního plátna. Po provedení takových nastavení budete možná muset projektor znovu zaostřit. 5. Širokoúhlé: Horizontálně roztáhne obraz nelineárním způsobem, tzn. rohy obrazu jsou roztaženy více než střed obrazu a tím dochází k minimalizaci zkreslení centrální části tohoto obrazu. Toto nastavení není vhodné tehdy, pokud chcete provést roztažení šířky poměru stran 4:3 na šířku obrazovky s poměrem stran 16:9. Nedochází ke změně výšky. Některé širokoúhlé filmy byly vytvořeny tak, že výška obrazu byla změněna na výšku v poměru 4:3, k jejich sledování pomocí této možnosti však doporučujeme nastavení původní šířky obrazu. Obraz 4:3 Obraz 16:9 3. 4:3: Nastaví obraz tak, že bude zobrazen ve středu promítací plochy s poměrem stran 4:3. Toto nastavení je nejvhodnější pro obraz s poměrem stran 4:3, např. monitory počítačů, televizory se standardním rozlišením a DVD filmy s poměrem stran 4:3, protože se obraz zobrazuje bez změny poměru stran. Obraz 4:3 6. Letterbox: Změní měřítko obrazu tak, že obraz bude odpovídat nativnímu rozlišení projektoru v horizontální šířce a změní velikost výšky obrazu na 3/4 šířky projektoru. Může dojít k vytvoření obrazu, který bude vyšší než povolené zobrazení a dojde ke ztrátě (nezobrazení) části obrazu v horních a dolních rozích projekce. Toto nastavení je vhodné pro zobrazování filmů, které jsou promítány ve formátu schránky (s černými pruhy v horní a dolní části). Obraz 16:9 Obraz 16:9 Formát obrazu Letter Box Černé plochy představují neaktivní oblasti a bílé plochy představují aktivní oblasti. Na těchto nevyužitých černých místech lze zobrazit OSD nabídky. 44 Ovládání

45 Zvětšování a hledání detailů Pokud si potřebujete prohlédnout detaily v zobrazeném obraze, zvětšete jej. Pro posouvání obrazu použijte tlačítka se šipkami. 1. Stiskněte tlačítko MENU/EXIT a stisknutím tlačítek / označte nabídku Zobrazení. 2. Stisknutím tlačítka označte položku Digitální zoom a stiskněte tlačítko MODE/ENTER. Zobrazí se lišta zoomu. 3. Opakovaným stiskem tlačítka na projektoru zvětšete obraz na požadovanou velikost. 4. Chcete-li se v obrazu pohybovat, stiskněte tlačítko MODE/ENTER pro přepnutí do režimu výseče a pomocí směrových šipek (,,, ) se v obraze pohybujte. 5. Chcete-li zmenšit velikost obrazu, stisknutím tlačítka MODE/ENTER se přepněte zpět do režimu zvětšení/zmenšení a stisknutím tlačítka AUTO obnovte původní velikost obrazu. Můžete rovněž opakovaně stisknout tlačítko, dokud se neobnoví původní velikost obrazu. Obraz lze posouvat pouze tehdy, když je zvětšený. Během vyhledávání detailů můžete obraz dále zvětšovat. Přehrávání 3D funkce 1. Chcete-li přejít na speciální přednastavený režim, stiskněte tlačítko MENU/ EXIT a potom opakovaným stisknutím tlačítek / označte nabídku Zobrazení a stisknutím tlačítek / aktivujte nebo deaktivujte funkci 3D. Když je aktivována funkce 3D Auto, bude deaktivováno aktuální nastavení režimu obrazu. 2. Chcete-li obraz invertovat, stiskněte tlačítko MENU/EXIT a opakovaným stisknutím tlačítek / označte nabídku Zobrazení a stisknutím tlačítek / aktivujte nebo deaktivujte funkci 3D synchronizace Obrátit. 3. 3D požadavek: PC: Počítač se stereofonní grafickou kartou (vyrovnávací paměť Quad), která dokáže pracovat při obnovovací frekvenci 120 Hz/60 Hz. Video: standardní NTSC/PAL DVD přehrávač s výstupem filmu 60 Hz/50 Hz. 55 % jasu bude ztraceno. Chcete-li používat funkci 3D, nejdříve aktivujte funkci Přehrát film v nastavení 3D, které se nachází ve vašich zařízeních DVD v nabídce disku 3D. Přizpůsobení zobrazení nabídek projektoru OSD nabídky (On-Screen Display - nabídky na projekční ploše) můžete nastavit podle vašich preferencí. Následující nastavení nemají žádný vliv na nastavení, provoz nebo výkon projektoru. V položce Čas zobrazení nabíd. v nabídce NASTAVENÍ SYSTÉMU: Základní > Nastavení nabídky lze nastavit dobu zobrazení OSD nabídky po posledním stisknutí jakéhokoliv tlačítka. Čas lze nastavit v rozmezí 5 až 30 sekund v krocích 5 sekund. Tlačítky / nastavte požadovaný čas. V položce Pozice nabídky nabídky NASTAVENÍ SYSTÉMU: Základní > Nastavení nabídky lze vybrat některou z pěti nabízených poloh OSD nabídky. Tlačítky / vyberte požadovanou polohu. V položce Jazyk nabídky NASTAVENÍ SYSTÉMU: Základní lze vybrat požadovaný jazyk pro nabídky na projekční ploše (OSD). Tlačítky / vyberte jazyk. Položka Úvodní obrazovka v nabídce NASTAVENÍ SYSTÉMU: Základní umožňuje vybrat požadované logo, které se bude zobrazovat při spouštění projektoru. Tlačítky / vyberte, co se bude zobrazovat. Ovládání 45

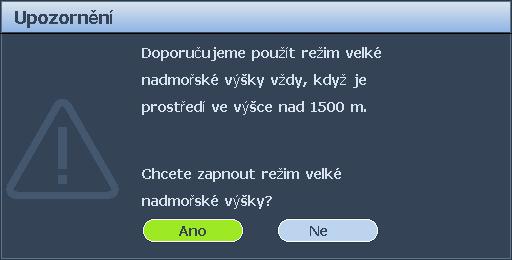

46 Provoz ve velkých nadmořských výškách Pokud budete projektor používat v prostředí s nadmořskou výškou m a s teplotou v rozmezí 0 C 30 C, doporučujeme použít funkci Režim velké nadm. výš.. Nepoužívejte režim Režim velké nadm. výš., pokud se nacházíte v nadmořské výšce m a teplota se pohybuje mezi 0 C a 35 C. Pokud zapnete tento režim za těchto podmínek, bude chlazení projektoru přílišné. Aktivace funkce Režim velké nadm. výš.: 1. Stiskněte tlačítko MENU/EXIT a stisknutím tlačítek / označte nabídku NASTAVENÍ SYSTÉMU: Pokročilé. 2. Stisknutím tlačítka označte nabídku Režim velké nadm. výš. a stisknutím tlačítek / vyberte možnost Zapnuto. Zobrazí se potvrzovací zpráva. 3. Označte položku Ano a stiskněte tlačítko MODE/ENTER. Provoz v režimu Režim velké nadm. výš. může způsobovat větší hluk z důvodu zvýšené rychlostí ventilátorů, nutné pro zlepšení celkového chlazení a výkonu systému. Jestliže používáte tento projektor v jiném extrémním prostředí (s výjimkou výše uvedených podmínek), může jevit známky automatického vypínání, které slouží k ochraně projektoru před přehřátím. V podobných případech byste měli tyto problémy vyřešit zapnutím režimu velké nadmořské výšky. Neznamená to však, že projektor může pracovat za jakýchkoliv drsných nebo extrémních podmínek. Uzamknutí ovládacích tlačítek Uzamčením ovládacích tlačítek na dálkovém ovladači a projektoru můžete zabránit neúmyslné změně nastavení projektoru (např. malými dětmi). Pokud je zapnuta funkce Zámek kláves, nebudou na dálkovém ovladači fungovat žádná ovládací tlačítka, s výjimkou tlačítek POWER a. Postup uzamčení tlačítek: 1. Stiskněte tlačítko MENU/EXIT a stisknutím tlačítek / označte nabídku NASTAVENÍ SYSTÉMU: Pokročilé. 2. Stisknutím tlačítka označte položku Zámek kláves a stisknutím tlačítek / vyberte volbu Zapnuto. Zobrazí se zpráva upozornění. Vyberte volbu Ano a stiskněte tlačítko MODE/ENTER. Ovládací tlačítka budou uzamčena. Chcete-li tlačítka odemknout, stiskněte a podržte po dobu 3 sekund tlačítko na projektoru nebo dálkovém ovladači. 46 Ovládání

47 Skrytí obrazu Aby bylo možné obrátit pozornost diváků sledujících prezentaci na přednášejícího, lze stisknutím tlačítka EKO BEZ OBRAZU na projektoru nebo na dálkovém ovladači skrýt promítaný obraz. Stiskem jakéhokoliv tlačítka na projektoru nebo na dálkovém ovladači obnovíte obraz. Když je obraz skrytý, v pravém dolním rohu obrazovky se objeví slovo 'BLANK'. Nezakrývejte projekční objektiv, aby nepromítal obraz - zakrývající předmět by se mohl zahřát a zdeformovat nebo dokonce způsobit požár. Zastavení obrazu Stisknutím tlačítka FREEZE na dálkovém ovladači zastavíte obraz. V levém horním rohu projekční plochy se zobrazí slovo FREEZE. Tuto funkci zrušíte stisknutím libovolného tlačítka na projektoru nebo na dálkovém ovladači. I když je obraz na projekční ploše zastavený, bude se obraz na video zařízení nebo jiném zařízení přehrávat. Pokud mají připojená zařízení aktivní audio výstup, bude se zvuk přehrávat, přestože je obraz na projekčním plátně zastavený. Vypnutí projektoru 1. Chcete-li zapnout projektor, stiskněte VYPÍNAČ na dálkovém ovladači, a tím projektor vypnete přímo. Nebo můžete stisknout tlačítko POWER na projektoru a objeví se varovná zpráva. Znovu stiskněte tlačítko POWER. 2. Po skončení ochlazování se Indikátor Napájení rozsvítí oranžově a ventilátory se zastaví. 3. Jestliže nebudete projektor delší dobu používat, vypojte síťový kabel ze zásuvky. Z důvodu ochrany lampy nebude projektor během procesu ochlazování reagovat na žádné příkazy. Chcete-li zkrátit dobu ochlazování, můžete také aktivovat funkci Rychlé chlazení. Podrobné informace viz Rychlé chlazení na straně 56. Pokud projektor řádně nevypnete, spustí se v případě, že se jej pokusíte znovu zapnout, na několik minut ventilátory, aby se projektor ochladil (kvůli ochraně lampy). Projektor zapněte dalším stisknutím tlačítka NAPÁJENÍ, když se ventilátory zastaví a Indikátor Napájení svítí oranžově. Životnost lampy může být různá podle podmínek prostředí a podle použití. Ovládání 47

48 Ovládání nabídek Systém nabídek Všimněte si prosím, že OSD nabídky se mění podle vybraného druhu signálu. Hlavní nabídka 1. OBRÁZEK 2. Nastavení zvuku Vedlejší nabídka Přednastavený režim Správa režimu uživatele Referenční režim Přejm.rež.uživ. Jas Kontrast Barva Odstín Ostrost Teplota barev Napájení lampy Normální Úroveň černé barvy Ovládání jasu Pokročilé Vynulování nastavení obrazu Němý Hlasitost Zapnout/ vypnout tón Odladění teploty barvy Výběr Gamma Brilliant Color Správa barev Možnosti Funkce ISF zakázána: Dynamický/Standardní/Kino/ Uživatel 1/Uživatel 2 Funkce ISF povolena: Dynamický/Standardní/Kino/ Uživatel 1/Uživatel 2/ISF Night/ ISF Day Funkce 3D povolena: 3D/ Uživatel3 Funkce ISF zakázána: Dynamický/Standardní/Kino/ Uživatel 1/Uživatel 2 Funkce ISF povolena: Dynamický/Standardní/Kino/ Uživatel 1/Uživatel 2/ISF Night/ ISF Day Funkce 3D povolena: 3D/ Uživatel3 Místní zpráva klávesnice Normální/Chladné/Lampa přir./teplé Normální/Úsporný/SmartEco Redukce šumu:0-31 Červená - zvýšení/zelená - zvýšení/modrá - zvýšení/ Červená - offset/zelená - offset/ Modrá - offset 1.6/1.8/2.0/2.2/2.4/2.5/2.6/2.8/ BenQ Zapnuto/Vypnuto Primární barva (Červená/Zelená/Modrá/ Azurová/Purpurová/Žlutá)/ Odstín/Zvýšení/Sytost Reset/Zrušit 48 Ovládání

49 Hlavní nabídka 3. Zobrazení Vedlejší nabídka Poměr stran Lichoběž. zkreslení Poloha Úprava skrytí okrajů Počítač a komponenta ladění YPbPr Digitální zoom Režim filmu Hřebenový filtr 3D 3D Režim 3D 3D synchronizace obráceně Možnosti Automaticky/Skutečné/16:9/ 4:3/Širokoúhlé/ Letterbox Horizont. velikost/fáze/ Automaticky (pouze pro frekvenci RGBHD PC) Zapnuto/Vypnuto Zapnuto/Vypnuto Automaticky (signál má inforframe)/vypnuto/sekvenční rám/balení snímku/nahoře- Dole/Vedle sebe Jazyk 4. Nastavení systému: Základní Barva pozadí Úvodní obrazovka Umístění projektoru Automatické vypnutí Časovač spánkového režimu Nastavení nabídky Zdroj vstupního signálu Přejmenovat zdroj Automatické hledání zdroje Čas zobrazení nabíd. Pozice nabídky Prázdná zpráva přip. Černá/Modrá/Fialová BenQ/Černá/Modrá Stolek vpředu/stolek vzadu/ Strop vzadu/strop vpředu Vypnout/5 min/10 min/15 min/ 20 min/25 min/30 min Vypnout/30 min/1 hodina/2 hodina/3 hodina/ 4 hodina/8 hodina/12 hodina Vždy zap./5 s/10 s/15 s/ 20 s/25 s/30 s Střed/Nahoře-vlevo/Nahořevpravo/Dole-vpravo/Dole-vlevo Zapnuto/Vypnuto Místní zpráva klávesnice Ovládání 49

50 Hlavní nabídka 5. Nastavení systému: Pokročilé 6. Informace Vedlejší nabídka Nastavení lampy Vynul. počít. lampy Ekvivalentní hodiny lampy Nastavení HDMI Formát HDMI Přenosová rychlost Testovací vzorek Povolit skryté Skryté titulky titulky Verze titulků Rychlé chlazení Režim velké nadm. výš. Změnit heslo Heslo Zámek napájení Zámek kláves Obnov. všechna nast. ISF Aktuální stav systému Možnosti Automaticky/Signál PC/Signál video Signál PC úroveň 0 ~ 255 Signál video úroveň 16 ~ /4800/9600/14400/19200/ 38400/57600/ Zapnuto/Vypnuto Zapnuto/Vypnuto CC1/CC2/CC3/CC4 Zapnuto/Vypnuto Zapnuto/Vypnuto Zapnuto/Vypnuto Zapnuto/Vypnuto Zadejte heslo Zdroj Přednastavený režim Rozlišení Systém barev Ekvivalentní hodiny lampy Formát 3D Verze firmware Všimněte si, že položky nabídky jsou dostupné, pokud projektor vyhledá aspoň jeden vstupní signál. Pokud není k projektoru připojeno žádné zařízení nebo není nalezen žádný signál, jsou dostupné pouze některé položky nabídky. 50 Ovládání

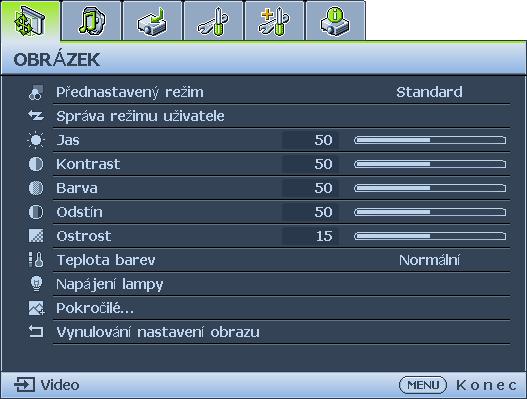

51 Popis jednotlivých nabídek 1. Nabídka OBRÁZEK FUNKCE Přednastavený režim Správa režimu uživatele Jas Kontrast Barva Odstín Ostrost POPIS Přednastavené režimy zobrazení jsou určeny k optimalizaci nastavení obrazu projektoru, aby odpovídal vašemu typu programu. Podrobné informace - viz Jemné ladění vybraného režimu obrazu na straně 36. Slouží k výběru režimu zobrazení podle vašich požadavků na kvalitu obrazu a následné jemné doladění obrazu pomocí následujících možností. Podrobné informace viz Nastavení režimu Uživatel 1/ Uživatel 2/Uživatel 3 na straně 37. Nastavení jasu obrazu. Podrobné informace - viz Úprava jasu na straně 38. Nastavení stupně rozdílu mezi tmavými a světlými částmi obrazu. Podrobné informace viz Úprava kontrastu na straně 38. Nastavení úrovně sytosti barev - množství jednotlivých barev v obrazu. Podrobné informace viz Úprava barvy na straně 38. Funkce je dostupná pouze při volbě Video nebo S- Video v systému NTSC. Nastavení červených a zelených odstínů obrazu. Podrobné informace - viz Úprava odstínu na straně 38. Funkce je dostupná pouze při volbě Video nebo S-Video v systému NTSC. Přizpůsobení obrazu, aby vypadal ostřejší nebo měkčí. Podrobné informace - viz Úprava ostrosti na straně 38. Funkce je dostupná pouze při volbě Video nebo S- Video v systému NTSC. Teplota barev Podrobné informace viz Výběr teploty barev na straně 39. Slouží k výběru režimu napájení lampy projektoru z možností Napájení lampy Normální, Úsporný a SmartEco. Ovládání 51

52 1. Nabídka OBRÁZEK 2. Nabídka Nastavení zvuku FUNKCE Pokročilé Vynulování nastavení obrazu Úroveň černé barvy Nastaví stupně šedi obrazu 0 IRE nebo 7.5 IRE. Podrobné informace viz Nastavení úrovně černé barvy na straně 39. Ovládání jasu Podrobné informace viz Kontrola čistoty obrazu na straně 39. Odladění teploty barvy Podrobné informace viz Nastavení upřednostňované teploty barev na straně 40. Výběr Gamma Podrobné informace viz Výběr nastavení Gamma na straně 40. Brilliant Color Úprava nastavení max. úrovně bílé při zachování správného podání barev. Podrobné informace viz Brilliant Color na straně 40. Správa barev Podrobné informace viz Správa barev na straně 41. Obnoví tovární předvolby všech nastavení v nabídce OBRÁZEK. Podrobné informace viz Obnovení režimu obrazu na straně 37. Němý Podrobné informace viz Ztlumení zvuku na straně 42. Hlasitost Podrobné informace viz Nastavení hlasitosti na straně 42. Zapnout/ vypnout tón POPIS Podrobné informace viz Vypnutí tónu při aktivaci/deaktivaci napájení na straně Ovládání

53 3. Nabídka Zobrazení FUNKCE Poměr stran Lichoběž. zkreslení Poloha Úprava skrytí okrajů Počítač a komponenta ladění YPbPr POPIS Podle zdroje vstupního signálu lze nastavit několik režimů poměru stran obrazu. Podrobné informace viz Výběr poměru stran na straně 43. Slouží k ruční korekci lichoběžníkového zkreslení obrazu. Podrobné informace viz Korekce lichoběžníkového zkreslení na straně 30. Zobrazení obrazovky pro nastavení pozice. Pomocí tlačítek se šipkami můžete obrazem posouvat. Hodnoty zobrazené ve spodní části okna se mění po každém stisknutí tlačítka, dokud nedosáhnou svého maxima nebo minima. Tato funkce je dostupná jen když je zvolen PC signál (analogový RGB). Skryje špatnou kvalitu obrazu na čtyřech okrajích. Rozsah skrytí můžete rovněž definovat ručně stisknutím tlačítek /. Nastavení 0 znamená, že je zobrazeno 100% obrazu. Čím je tato hodnota vyšší, tím je skryta větší část obrazu, ačkoli plocha obrazu zůstává vyplněná a geometricky přesná. Horizont. velikost Slouží k nastavení vodorovné šířky obrazu. Tato funkce je dostupná jen když je zvolen PC signál (analogový RGB). Fáze Slouží k nastavení fáze časování pro omezení zkreslení obrazu. Tato funkce je dostupná jen když je zvolen PC signál (analogový RGB). Automaticky (Pouze pro časování RGBHD PC) Automaticky upravuje fázi a frekvenci. Digitální zoom Tato funkce je dostupná jen když je zvolen PC signál. Zvětšení nebo zmenšení velikosti promítaného obrazu. Podrobné informace viz Zvětšování a hledání detailů na straně 45. Ovládání 53

54 3. Nabídka Zobrazení 4. Nabídka NASTAVENÍ SYSTÉMU: Základní FUNKCE Režim filmu Hřebenový filtr 3D 3D Jazyk Barva pozadí Úvodní obrazovka Umístění projektoru Automatické vypnutí Časovač spánkového režimu POPIS Podrobné informace viz Nastavení režimu filmu na straně 42. Podrobné informace viz Nastavení hřebenového filtru 3D na straně 42. Režim 3D Tento projektor je vybaven 3D funkcí, která umožňuje promítání 3D filmů, videí a sportovních přenosů ještě realističtějším způsobem, při kterém vynikne hloubka jednotlivých obrázků. Sledování 3D obsahu vyžaduje 3D brýle. Pokud je povolena funkce 3D režimu: Úroveň jasu promítaného obrazu se sníží. Nelze upravovat režim předvoleb. Lichoběž. zkreslení lze upravit pouze v omezených stupních. 3D synchronizace obráceně Pokud je 3D obraz deformovaný, můžete povolením této funkce přepínat mezi zobrazením pro levé oko a pravé oko a užívat si pohodlnější sledování obsahu ve 3D. Nastavení jazyka pro OSD nabídky. Podrobné informace - viz Používání nabídek na straně 31. Slouží k nastavení barvy pozadí projektoru. Podrobné informace viz Přizpůsobení zobrazení nabídek projektoru na straně 45. Umožňuje vybrat, které logo se bude zobrazovat během spouštění projektoru. K dispozici jsou 3 možnosti: Logo BenQ, Černá nebo Modrá obrazovka. Projektor je možné nainstalovat pod strop nebo za projekční plátno nebo s jedním či několika zrcadly. Podrobné informace - viz Volba umístění na straně 16. Umožňuje automaticky vypnout projektor v případě, že během nastavené doby není detekován žádný vstupní signál. Podrobné informace - viz Nastavení funkce Automatické vypnutí na straně 59. Nastavení časovače automatického vypnutí. Časovač lze nastavit na hodnotu v rozmezí 30 minut až 12 hodin. 54 Ovládání

55 4. Nabídka NASTAVENÍ SYSTÉMU: Základní 5. Nabídka NASTAVENÍ SYSTÉMU: Pokročilé FUNKCE Nastavení nabídky Zdroj vstupního signálu Přejmenovat zdroj Automatické hledání zdroje Nastavení lampy Nastavení HDMI Přenosová rychlost Testovací vzorek POPIS Čas zobrazení nabíd. Nastavení doby, po kterou zůstane OSD nabídka aktivní po posledním stisknutí tlačítka. Čas lze nastavit v rozmezí 5 až 30 sekund v krocích 5 sekund. Pozice nabídky Nastavení pozice nabídky na projekční ploše (OSD). Prázdná zpráva přip. Výběrem volby Zapnuto bude projektor zobrazovat prázdnou zprávu přip. Vyberte vstupní zdroj, který chcete promítat. Podrobné informace viz Přepínání vstupního signálu na straně 35. Změňte název zdroje. Podrobné informace viz Přepínání vstupního signálu na straně 35. Nastavte automatické vyhledávání vstupních zdrojů projektorem. Pokud je vyhledávání zdrojů nastaveno na Zapnuto, projektor bude vyhledávat vstupní zdroje, dokud nezachytí signál. Pokud tato funkce není aktivována, projektor vybere naposledy použitý vstupní zdroj. Vynul. počít. lampy Podrobné informace viz Vynulování počítadla provozu lampy na straně 63. Ekvivalentní hodiny lampy Podrobné informace o způsobu výpočtu celkové doby provozu lampy viz Zjišťování doby provozu lampy na straně 59. Formát HDMI Slouží k výběru typu vstupního zdroje pro signál HDMI. Typ zdroje lze rovněž vybrat ručně. Různé typy zdrojů přenášejí různé standardy úrovně jasu. Funkce Formát HDMI je k dispozici pouze, když je vybrán signál HDMI. Volba stejné přenosové rychlosti, jakou používá počítač, abyste mohli připojit projektor vhodným kabelem RS-232 a aktualizovat nebo stáhnout firmware projektoru. Tato funkce je určena pro odborné servisní techniky. Volbou Zapnuto se funkce aktivuje a projektor zobrazí zkušební mřížku. Tento vzorek slouží jako pomůcka pro nastavení velikosti a zaostření obrazu a pro kontrolu, zda není promítaný obraz zkreslený. Ovládání 55

56 5. Nastavení systému: Nabídka Pokročilé FUNKCE Skryté titulky Rychlé chlazení Režim velké nadm. výš. Heslo Zámek kláves Obnov. všechna nast. ISF POPIS Povolit skryté titulky Volbou Zapnuto se funkce aktivuje. Text skrytých titulků je zobrazen, je-li k dispozici. Skryté titulky jsou deaktivovány, když se poměr stran změní na 16:9, 16:10 nebo na skutečný. Verze titulků Volba preferovaného způsobu zobrazení skrytých titulků. Titulky zobrazíte volbou CC1, CC2, CC3 nebo CC4 (volbou CC1 se zobrazí titulky v primárním jazyce vaší zeměpisné oblasti). Aktivuje nebo deaktivuje funkci Rychlé chlazení. Výběrem volby Zapnuto bude funkce aktivována a doba chlazení projektoru bude zkrácena z normálních 90 sekund přibližně na 30 sekundy. Režim pro provoz ve velkých nadmořských výškách. Podrobné informace - viz Provoz ve velkých nadmořských výškách na straně 46. Změnit heslo Před změnou hesla budete požádáni o zadání aktuálního hesla. Podrobné informace viz Využití funkce hesla na straně 32. Zámek napájení Umožňuje používat projektor pouze osobami, které znají správné heslo. Podrobné informace viz Využití funkce hesla na straně 32. Podrobné informace viz Uzamknutí ovládacích tlačítek na straně 46. Návrat všech nastavení na přednastavené tovární hodnoty. Následující nastavení však zůstanou zachována: Lichoběž. zkreslení, Jazyk, Umístění projektoru, Režim velké nadm. výš., Heslo, Zámek kláves a ISF. Nabídka kalibrace ISF je zabezpečena heslem a přístup k této nabídce mají pouze autorizovaní správci kalibrace ISF. Nadace ISF (Imaging Science Foundation) věnovala velkou péči vývoji standardů, které se používají v celém odvětví a které slouží k zajištění optimálního výkonu videa. Pro techniky a správce instalací, kteří pracují s těmito standardy, vytvořila tato nadace výukový program, který umožňuje dosáhnout v případě zobrazovacích zařízení BenQ optimální kvality obrazu. Z tohoto důvodu vám doporučujeme, abyste nastavení a kalibraci svěřili technikovi instalací, který absolvoval certifikaci ISF. Další informace naleznete na stránkách Můžete také kontaktovat prodejce projektoru. 56 Ovládání

57 6. Nabídka Informace FUNKCE Aktuální stav systému POPIS Zdroj Zobrazení aktuálního zdroje signálu. Přednastavený režim Zobrazí vybraný režim v nabídce Předvolba. Rozlišení Zobrazení přirozeného (nativního) rozlišení vstupního signálu. Systém barev Zobrazí formát vstupního signálu (NTSC, PAL, SECAM nebo RGB). Ekvivalentní hodiny lampy Zobrazení počtu hodin používání lampy. Formát 3D Zobrazí aktuální režim 3D. Režim Formát 3D je k dispozici pouze, když je aktivován režim 3D. Verze firmware Zobrazí verzi firmwaru projektoru. Nabídka Informace ukazuje aktuální stav fungování projektoru. Ovládání 57

58 Údržba Péče o projektor Váš projektor potřebuje pouze minimální údržbu. Jediná věc, kterou je nutno provádět pravidelně, je čištění objektivu. Nikdy nedemontujte žádnou část projektoru kromě lampy. Pokud je třeba vyměnit jiné součásti projektoru, obraťte se na svého prodejce. Čištění objektivu Jestliže si všimnete, že je povrch objektivu znečištěný nebo zaprášený, očistěte jej. Pro odstranění prachu používejte nádobku se stlačeným vzduchem. Jestliže se na objektivu objeví nečistoty nebo šmouhy, použijte papír na čištění objektivů nebo jemný hadřík navlhčený v prostředku na čištění objektivů a jemně otřete povrch objektivu. Nikdy nepoužívejte žádný typ abrazivní podložky, zásaditý/kyselý čistič, mycí prášek, ani prchavé rozpouštědlo, např. alkohol, benzen, ředidlo nebo insekticid. Použití takových materiálů nebo prodloužený kontakt s gumovými nebo vinylovými materiály může způsobit poškození povrchu projektoru a materiálu skříně. Čištění skřínky projektoru Před čištěním skříňky projektoru vypněte projektor správným postupem pro vypnutí popsaným v části "Vypnutí projektoru" na straně 47 a odpojte síťový kabel od sítě. Pro odstranění nečistot nebo prachu otřete skříňku jemným hadříkem bez chuchvalců. Pro odstranění odolných nečistot nebo skvrn navlhčete jemný hadřík vodou a čisticím prostředkem s neutrálním ph. Pak skříňku otřete. Při čištění nikdy nepoužívejte vosk, líh, benzen, ředidlo nebo jiná chemická rozpouštědla. Mohlo by dojít k poškození skříňky přístroje. Skladování projektoru Jestliže potřebujete projektor na delší dobu uložit, postupujte prosím podle následujících pokynů: Ujistěte se, že teplota a vlhkost místa, kam hodláte projektor uložit, jsou v doporučeném rozsahu pro projektor. Přečtěte si prosím část "Technické údaje" na straně 66 nebo se s dotazem na přípustný rozsah obraťte na prodejce. Zasuňte nastavitelnou nožku. Vyjměte z dálkového ovladače baterii. Zabalte projektor do původního obalového materiálu nebo do odpovídajícího obalu. Přeprava projektoru Doporučujeme projektor převážet v původním obalovém materiálu nebo v ekvivalentním obalu. K přenášení samotného projektoru použijte původní krabici nebo vhodné měkké pouzdro. 58 Údržba

59 Informace o lampě Zjišťování doby provozu lampy Během provozu projektoru se pomocí vestavěného časovače automaticky počítá doba provozu lampy (v hodinách). Způsob výpočtu ekvivalentní provozní doby lampy je následující: Viz následující část "Nastavení položky Reim lampy na Úsporný nebo SmartEco" s dalšími informacemi o režimu Úsporný. Zjištění počtu hodin provozu lampy: 1. Stiskněte tlačítko MENU/EXIT a stisknutím tlačítek / označte nabídku NASTAVENÍ SYSTÉMU: Pokročilé. 2. Stisknutím tlačítka označte položku Nastavení lampy a stiskněte tlačítko MODE/ENTER. Zobrazí se okno Nastavení lampy. 3. V nabídce se zobrazí údaj Ekvivalentní hodiny lampy. 4. Nabídku opustíte stisknutím tlačítka MENU/EXIT. Informace o počtu hodin provozu lampy můžete rovněž získat v nabídce Informace. Prodloužení životnosti lampy Projekční lampa patří mezi spotřební materiál. Pro dosažení maximální životnosti lampy můžete v OSD nabídce provést následující nastavení. Nastavení položky Reim lampy na Úsporný nebo SmartEco Použití režimu Úsporný snižuje hluk a příkon o 30%. Použití režimu SmartEco snižuje hlučnost systému a spotřebu energie lampy až o 70 %. Pokud je vybrán režim Úsporný nebo SmartEco, sníží se světelný výkon a promítaný obraz bude tmavší. Nastavením projektoru do režimu Úsporný nebo SmartEco rovněž prodloužíte životnost lampy. Chcete-li nastavit režim Úsporný nebo SmartEco, přejděte do nabídky OBRÁZEK > Nastavení lampy > Napájení lampy a stiskněte tlačítko MODE/ENTER. Zobrazí se stránka Napájení lampy. Potom opakovaným stisknutím tlačítka / vyberte požadovaný model a stiskněte tlačítko MODE/ ENTER. Reim lampy Normální Úsporný SmartEco Popis 100% jas lampy Ušetří 30 % spotřeby energie lampy Ušetří až 70 % spotřeby energie lampy v závislosti na úrovni jasu obrazu Nastavení funkce Automatické vypnutí Tato funkce umožňuje v případě, že po předem nastavenou dobu není detekován žádný zdroj vstupního signálu, automaticky vypnout projektor. Tím se zamezí zbytečnému zkracování životnosti lampy. Pro nastavení funkce Automatické vypnutí zobrazte nabídku NASTAVENÍ SYSTÉMU: Základní > Automatické vypnutí a stiskněte některé z tlačítek /. Rozsah nastavení je 5 až 30 minut v krocích 5 minut. Pokud vám rozsah nastavení nevyhovuje, vyberte možnost Vypnout. Projektor se tak po určité době automaticky nevypne. Údržba 59

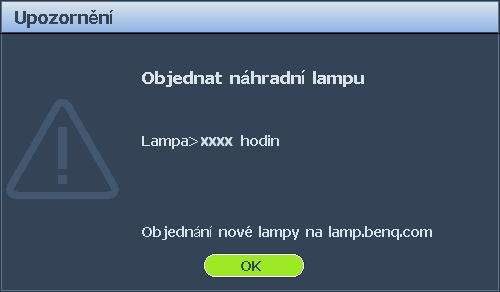

60 Doba pro výměnu lampy Pokud se kontrolka LAMP (Lampa) rozsvítí červeně nebo pokud se zobrazí zpráva informující o potřebě vyměnit lampu, vyměňte prosím lampu nebo se obraťte na prodejce. Stará lampa může způsobit poruchu funkce projektoru a v ojedinělých případech může i vybuchnout. Chcete-li zakoupit náhradní lampu, navštivte Kontrolky LAMP (Lampa) a TEMP (Teplota) se rozsvítí v případě, že je lampa příliš horká. Podrobné informace viz "Indikátory" na straně 64. Následující výstražné zprávy týkající se provozu lampy vám připomenou, že je potřeba vyměnit lampu. Níže uvedené zprávy slouží jen jako reference. Přípravu a výměnu lampy proveďte podle skutečných pokynů na obrazovce. Stav Chcete-li, aby výkon zůstal optimální, nainstalujte novou lampu. Pokud je projektor běžně používán v režimu Úsporný (viz "Nastavení položky Reim lampy na Úsporný nebo SmartEco" na straně 59), můžete pokračovat v jeho používání do té doby, než se zobrazí další varovná zpráva lampy. Zpráva Jestliže se chcete vyhnout problémům, které nastanou po uplynutí povolené doby provozu lampy, nainstalujte novou lampu. V tomto okamžiku důrazně doporučujeme vyměnit lampu. Lampa je spotřební položka. S rostoucí dobou používání lampy její jas postupně klesá. Tento jev je zcela normální. Lampu můžete vyměnit vždy, když si všimnete podstatného zhoršení jejího jasu. Aby byl obnoven normální provoz projektoru, MUSÍTE lampu vyměnit. 60 Údržba
