Dotykový 8" LCD monitor s HDMI 869GL80NP/C/T

Transkript

1 Dotykový 8" LCD monitor s HDMI 869GL80NP/C/T Bezpečnost 1. Používejte prosím pouze adaptér přiložený jako příslušenství. 2. Nevystavujte tento výrobek přímému slunečnímu světlu, teplu nebo vlhku. 3. Nepoužívejte tento výrobek za příliš silného osvětlení, abyste získali co nejčistší obraz s nejlepšími barvami. 4. Zabraňte pádu výrobku na zem a jinému riziku mechanického poškození. 5. Pro čištění výrobku nepoužívejte chemická čistidla. Povrch obrazovky utírejte měkkým suchým hadříkem. 6. Pokud přístroj nepracuje správně, i když se řídíte návodem, nastavujte pouze ty funkce, které návod zmiňuje. Nesprávné nastavení může vést k poškození, které by vyžadovalo kvalifikovaného technika. 1. Popis výrobku (viz obrázky na straně 3 a 4 originálního manuálu) Model 1: 1. Vypínač 2. Okénko příjmu infračerveného signálu 3. A/V: přepínač PC, DVI, VIDEO1, VIDEO2, HDMI 4. <: Výběrové tlačítko pro výběr položky na OSD nebo stlačení tlačítka v PC módu přímo pro automatické nastavení fáze 5. >: Výběr funkce na OSD nebo nastavení jasu přímo pod 6 tříd 6. MENU: aktivace OSD menu (dlouhé stisknutí tlačítka "MENU" slouží k automatickému přiblížení nebo oddálení obrazu, když přijímáte HDMI signál) 7. -: snížení hlasitosti nebo nastavení hodnoty funkce nastavení menu 8. +: zvýšení hlasitosti nebo nastavení hodnoty funkce nastavení menu 9. Napájení: DC 12V 10. Vstup DVI, HDMI 11. Vstup 14P SKS 12. Dotykové pero Model 2: 1. Okénko příjmu infračerveného signálu 2. <: Výběrové tlačítko pro výběr položky na OSD nebo stlačení tlačítka v PC módu přímo pro automatické nastavení fáze 3. >: Výběr funkce na OSD nebo nastavení jasu přímo pod 6 tříd 4. MENU: aktivace OSD menu (dlouhé stisknutí tlačítka "MENU" slouží k automatickému přiblížení nebo oddálení obrazu, když přijímáte HDMI signál) 5. +: zvýšení hlasitosti nebo nastavení hodnoty funkce nastavení menu 6. -: snížení hlasitosti nebo nastavení hodnoty funkce nastavení menu 7. A/V: přepínač PC, DVI, VIDEO1, VIDEO2, HDMI 8. Vypínač 9. Napájení: DC 12V 10. Vstup HDMI 11. Vstup 14P SKS 12. Dotykové pero

2 2. Dálkové ovládání (viz obrázek na straně 5 originálního manuálu) 1. Mute (vypnout zvuk) 2. Přepnutí videa: PC, DVI, VIDEO1, VIDEO2, HDMI 3. : doleva, snížení hlasitosti nebo nastavení hodnoty funkce 4. : dolů, výběr funkce na OSD 5. Vypínač 6. : nahoru, výběr funkce na OSD 7. MENU 8. : doprava, zvýšení hlasitosti nebo nastavení hodnoty funkce 3. Odpovídající kabely (viz obrázky na straně 6 a 7 originálního manuálu) SKS kabel: 1. 14P SKS vstupní jack: vstup všech druhů AV signálu, zapojujte správně do SKS vstupního jacku monitoru 2. Černý 9-pinový VGA vstupní jack signálu 3. Žlutý RCA: vstup video signálu 1 4. Žlutý RCA: vstup video signálu 2 5. Bílý RCA: vstup audio signálu 6. Černý jack: DC 12V napájení VGA kabel: 1. Černý 9-pinový VGA konektor, kontakt k 9-pinovému VGA vstupnímu jacku signálu SKS kabelu 2. USB konec připojte k USB portu počítače, abyste umožnili dotykovou funkci pinový VGA signální vstupní konec připojte k VGA portu počítače. HDMI spojovací DVI kabel 1. HDMI konec vstupu signálu 2. DVI vstup signálu připojte k zařízení s DVI signálem 3. USB konec připojte k USB portu počítače, abyste umožnili dotykovou funkci HDMI spojovací HDMI kabel 1. HDMI konec vstupu signálu 2. DVI vstup signálu připojte k zařízení s HDMI signálem 3. USB konec připojte k USB portu počítače, abyste umožnili dotykovou funkci

3 4. Práce v menu (viz obrázky a piktogramy v odpovídajících částech originálního manuálu) Po správném připojení a zapnutí stiskněte na jednotce nebo dálkovém ovládání "MENU". V AV módu dialogovým oknem se objeví obrázek (viz originální manuál) (NTSC a PAL). Saturation: nastavení sytosti Tint: nastavení tónů barev Sharpness: nastavení ostrosti OSD duration: nastavení výdrže OSD od 5 do 100 sekund Exit OSD: vyberte "Yes" pro opuštění menu V PC módu dialogovým oknem se objeví obrázek (viz originální manuál). Phase: nastavení počátečního a konečného bodu obrazu Frequency: nastavení rozsahu frekvence obrazu OSD H-position adjustment: nastavení pozice obrazu v horizontálním směru OSD V-position adjustment: nastavení pozice obrazu ve vertikálním směru Color temperature: vyberte bartu a teplotu, například: 6500 K, 7500 K nebo 9300 K Pouze v módu "USER"můžete nastavit barvy RED (červená), GREEN (zelená) a BLUE (modrá) na hodnoty, které potřebujete. Miscellaneous: vstup na další stránku OSD Miscellaneous OSD duration: nastavení výdrže OSD od 5 do 100 sekund OSD auto color: Když vyberete "Yes", nastaví automaticky systém barev na nejlepší

4 Exit OSD: vyberte "Yes" pro opuštění menu V DVI a HDMI módu dialogovým oknem se objeví obrázek. Pouze však v módu DVI, nikoliv HDMI. Saturation: nastavení sytosti Tint: nastavení tónů barev Color temperature: vyberte bartu a teplotu, například: 6500 K, 7500 K nebo 9300 K Pouze v módu "USER"můžete nastavit barvy RED (červená), GREEN (zelená) a BLUE (modrá) na hodnoty, které potřebujete. Miscellaneous: vstup na další stránku OSD Miscellaneous v DVI módu OSD Miscellaneous v HDMI módu Exit OSD: vyberte "Yes" pro opuštění menu 5. Příslušenství (viz obrázky v originálním manuálu na straně 12) 1. Dálkové ovládání 1 kus 2. Držák 1 kus 3. Dotykové pero 1 kus (volitelné) 4. Disk s ovladači 1 kus (nainstalujte správný touch driver podle svého OS) 5. Domácí DC adaptér 1 kus 6. Napájecí kabel do auta (CE) 1 kus PIN SKS 1 kus 8. VGA kabel 1 kus (15 pin VGA kabel MD na HDB) 9. Kabel HDMI na HDMI 1 kus 10. Kabel HDMI na DVI 1 kus 11. Manuál 1 výtisk

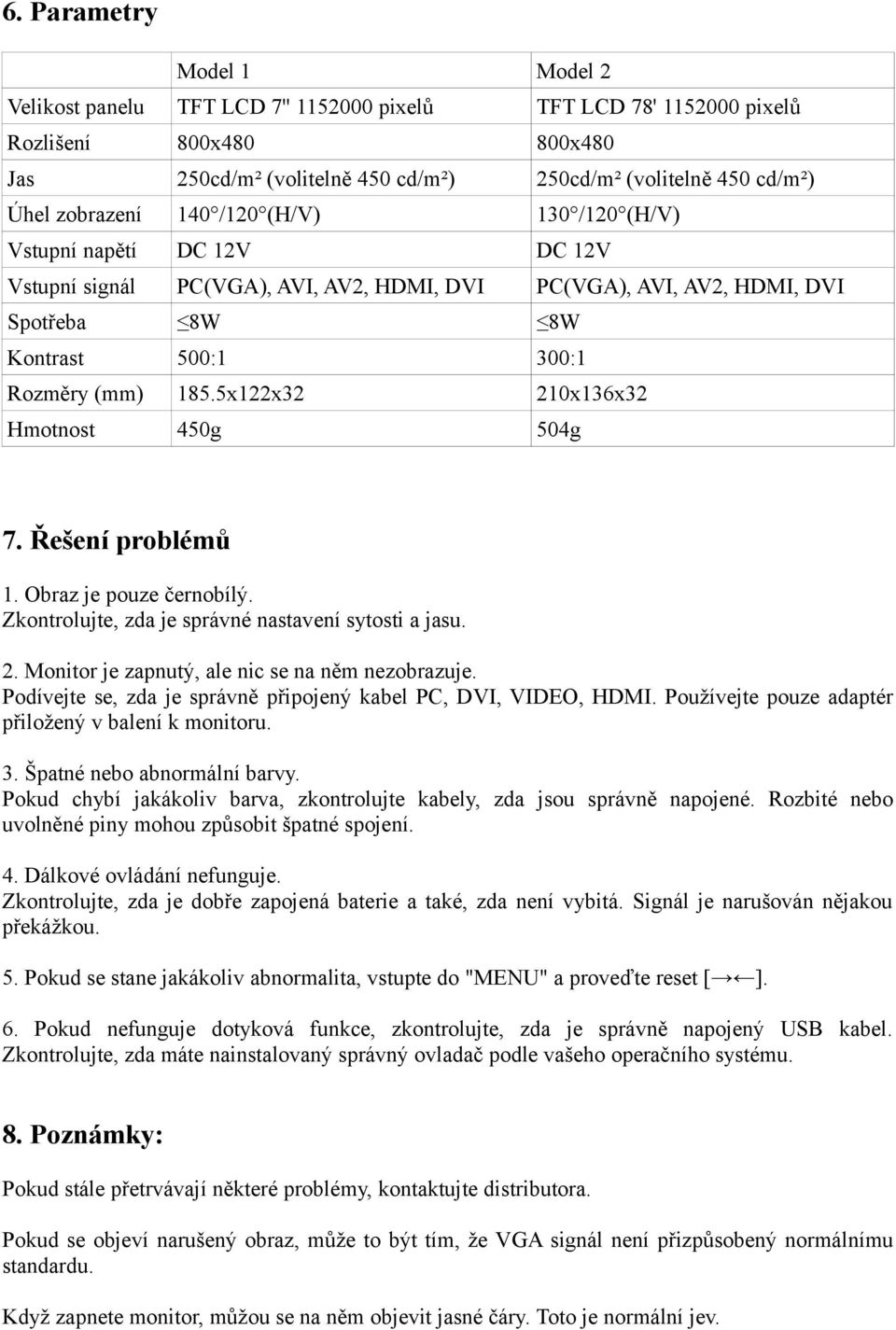

5 6. Parametry Model 1 Model 2 Velikost panelu TFT LCD 7'' pixelů TFT LCD 78' pixelů Rozlišení 800x x480 Jas 250cd/m² (volitelně 450 cd/m²) 250cd/m² (volitelně 450 cd/m²) Úhel zobrazení 140 /120 (H/V) 130 /120 (H/V) Vstupní napětí DC 12V DC 12V Vstupní signál PC(VGA), AVI, AV2, HDMI, DVI PC(VGA), AVI, AV2, HDMI, DVI Spotřeba 8W 8W Kontrast 500:1 300:1 Rozměry (mm) 185.5x122x32 210x136x32 Hmotnost 450g 504g 7. Řešení problémů 1. Obraz je pouze černobílý. Zkontrolujte, zda je správné nastavení sytosti a jasu. 2. Monitor je zapnutý, ale nic se na něm nezobrazuje. Podívejte se, zda je správně připojený kabel PC, DVI, VIDEO, HDMI. Používejte pouze adaptér přiložený v balení k monitoru. 3. Špatné nebo abnormální barvy. Pokud chybí jakákoliv barva, zkontrolujte kabely, zda jsou správně napojené. Rozbité nebo uvolněné piny mohou způsobit špatné spojení. 4. Dálkové ovládání nefunguje. Zkontrolujte, zda je dobře zapojená baterie a také, zda není vybitá. Signál je narušován nějakou překážkou. 5. Pokud se stane jakákoliv abnormalita, vstupte do "MENU" a proveďte reset [ ]. 6. Pokud nefunguje dotyková funkce, zkontrolujte, zda je správně napojený USB kabel. Zkontrolujte, zda máte nainstalovaný správný ovladač podle vašeho operačního systému. 8. Poznámky: Pokud stále přetrvávají některé problémy, kontaktujte distributora. Pokud se objeví narušený obraz, může to být tím, že VGA signál není přizpůsobený normálnímu standardu. Když zapnete monitor, můžou se na něm objevit jasné čáry. Toto je normální jev.
