1 AUTOMATIZOVANÝ MECHANIZMUS PRE GARÁŽOVÉ BRÁNY NÁVOD NA POUŽITIE V6000 D ÔLEŽITÉ BEZPEÈNOSTNÉ POKYNY PRE MONTÁŽ VAROVANIE: NESPRÁVNA MONTÁŽ MÔŽE SPÔSOBI VÁŽNE ZRANENIE. DODRŽUJTE PROSÍM VŠETKY POKYNY K MONTÁŽI TENTO NÁVOD JE NAPÍSANÝ VÝHRADNE PRE PROFESIONÁLNYCH MONTÉROV ALEBO VHODNE VYŠKOLENÉ OSOBY Popis symbolov Tento symbol oznaèuje èasti návodu, ktoré musia by podrobne preèítané. Tento symbol oznaèuje èasti týkajúce sa bezpeènosti. Zoznam Tento symbol upozoròuje na poznámky dôležité pre užívate¾a. A. Popis dielu B. Zoznam funkcií C. Zostavenie D. Popis automatizovaného mechanizmu a displeja E. fotoelektrických èlánko v F. Programovan ie G. Aktivácia povelov pomocov rádiového spojenia H. Potvrdenie naprogramovania I. Technické údaje a obmedzenie J. Návod pre koncových používate¾ov K. Príloha: Schéma zapojenia Dôležité bezpeènostné pokyny S oh¾adom na bezpeènos užívate¾a dodržujte pokyny uvedené v tomto návode na použitie. Zabráòte, aby sa v priestore oblúkovitého pohybu ramena ovládacieho systému pri otváraní alebo zatváraní pohybovali deti. Dia¾kové ovládaèe a ïalšie ovládacie prvky držte mimo dosahu detí, aby nedošlo k náhodnému spusteniu mechanizmu. Ak je ovládací systém v chode, nevstupujte do priestoru oblúkovitého pohybu ramena. Namontovanú zostavu pravidelne kontrolujte hlavne kabeláž, pružiny a miesta spojov. Kontrolujte,èi nieje inštalovaná zostava opotrebená, poškodená alebo èi brána nieje nesymetricky zavesená. Pokia¾ je nutné previes opravu, automatizovaný mechanizmus nepoužívajte, mohlo by prís k úrazu èi materiálnym škodám. Pri ruènom zatváraní alebo otváraní brány buïte opatrný. Otváranie nevyváženej brány alebo brány s poškodenými pružinami môže spôsobi ich pád. Každý mesiac kontrolujte, èi bude pri zachytení prekážky minimálne 50 mm nad podlahou prevedený spätný chod. Pod¾a potreby skontrolujte nastavenie. Nesprávne nastavenie môže spôsobi poškodenie a prípadný úraz. Ak došlo k poškodeniu dodaného káblu, z oh¾adom na možné riziko a nebezpeèie požiadajte o jeho výmenu dodávate¾a alebo autorizovaného predajcu. Použitie autorizovaného mechanizmu postihnutými osobami, mentálne narušenými osobami a de mi je dovolené iba pod dozorom inštruktora alebo osoby zodpovednej za bezpeènos. Zabráòte, aby sa v oblasti pohybu automatizovaného mechanizmu hráli deti.

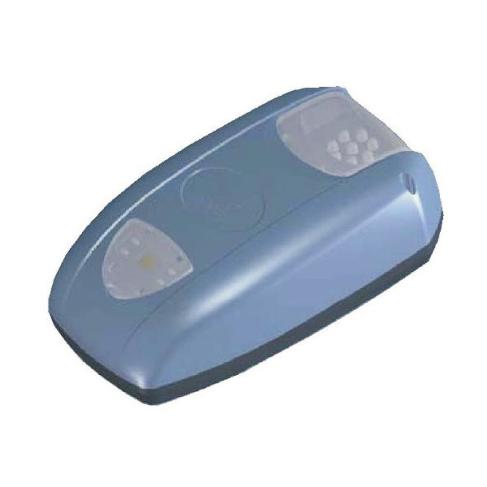

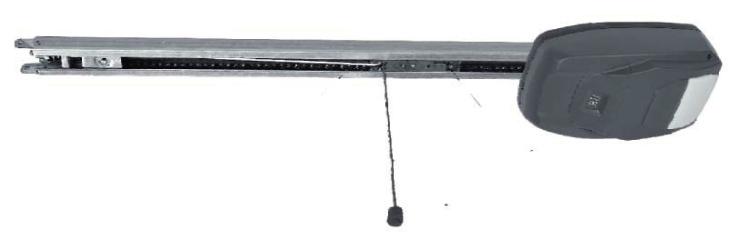

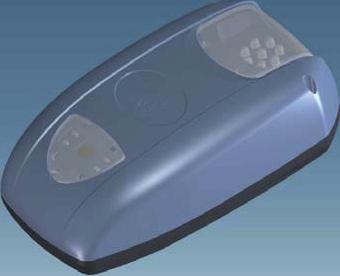

2 A. Popis dielov Automatizovaný mechanizmus pre garážovú bránu pozostáva z dvoch balení, prvý obsahuje sytém a druhý vodiacu lištu. Balenie ovládacieho systému Balenie vodiacej lišty B. Zoznam funkcií Mikroprocesor Motor Automatická diagnostika Výstražné zaiadenie Núdzové uvolnenie Dodatoèné bezpeènostné zariadenie Automatické zatvorenie Poèítadlo cyklov otvorení a zatvorení brány Popis Ovládací systém Návod k montáži Množstvo Dia¾kový ovládaè, Karta prijímaèa AF43S Zalomené rameno Perforovaná kotviaca doska Podporná konzola Konzola tvaru U Konzola hlavy Konzola brány Zostava vodiacej lišty Re az (x) Koliesko (x) Rovné rameno (x) Núdzové uvo¾òovacie lanko (x) Bežec (x) 3 BALENIE SKRUTIEK A MATÍC Samorezná 6 x 5 so šes hrannou hlavou (8X) M6 x 80 Skrutka so šes hranou maticou (X) ø 8 x 5 Vložka (X) 3 x 0 Závlaèka (X) 6 x 80 M8 x 0 Drážkovaný krúžok Rozširovacia Skrutka so šes hrannou maticov a podložkov Mikroprocesor nastavuje chod dopredu a dozadu. Plynulý rozjazd a zastavenie chráni motor pred pre ažením. Na displeji je neustále zobrazený prevádzkový stav: L = Normálny, F = Prerušený, H = Chyba pri èítaní, A = Prerušený infraèervený lúè. Pokia¾ je nastavené, výstražné zariadenie sa aktivuje v prípade, že brána zostane otvorená dlhšie ako 0 minút. Po opätovnom zatvorení brány sa alarm sám vypne. V prípade výpadku prúdu môže by brána ruène ovládaná ahom za uvo¾òovacie lanko. Dodatoèná bezpeènos vïaka volite¾ným fotobunkám. Doba oneskorenia môže by nastavená v rozmedzí od 30 do 40 sekúnd. Po 000 cykloch otvorení dverí ovládacím systémom zaznie zvukový signál ako upozornenie, že je treba vykona kontrolu a údržbu mechanických èastí. (X) (6X) (4X) C. Zostavenie DÔLEŽITÉ BEZPEÈNOSTNÉ POKYNY PRE MONTÁŽ Tento výrobok môže by použitý len k tomu úèelu, ku ktorému bol navrhnutý. Akéko¾vek iné použitie bude považované za nesprávne a nebezpeèné. Pred zaèiatkom montáže urobte nasledujúce kroky: Odstráòte nepotrebný baliaci materiál a deaktivujte všetky zariadenia, ktoré nebudú potrebné k montáži. Uistite sa, èi je štruktúra brány dostatoène robustná, èi sú závesy použite¾né a èi je medzi pevnými a pohyblivými èas ami nieje nejaké trenie. Zariadenie pre manuálne uvo¾nenie nainštalujte vo výške nižšej ako,8 m. Ovládacie prvky inštalujte s oh¾adom na bránu, ale mimo dosahu pohyblivých èastí, vo výške najmenej,5 m nad zemou. Výstražné nálepky a štítky umiestnite na vidite¾nom mieste alebo v blízkosti ovládacích prvkov. Štítky týkajúce sa manuálneho uvo¾nenia nalepte v blízkosti zariadenia pre manuálne uvo¾nenie. Po montáži automatizovaného mechanizmu sa uistite, èi je správne namontovaný, a èi brána vykonáva spätný pohyb pri detekcii prekážky vo výške minimálne 50 mm nad podlahou. Uistite sa, èi sa motorický poháòaná brána nenachádza vo verejných priestoroch, èi na ulici. C- Upevnenie ovládacieho systému k bežcu 6 x 5 samorezná Konzola tvaru U 6 x 5 samorezná Konzola tvaru U ŠTANDARDNÁ ZOSTAVA Bežec Drážkovaný krúžok Bežec Drážkovaný krúžok ZOSTAVA V KOLMOM SMERE

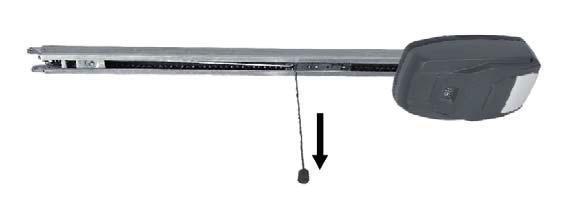

3 C-3 Upevnenie k bráne Stena 30 Brána 8 x 5 vložka C-4 Manuálne otváranie brány M6x80 Skrutka s maticou Konzola brány Koliesko Konzola hlavy Nastavite¾ná Zalomené rameno V prípade výpadku prúdu Zatiahnite za lanko smerom dole. Bránu bude možné otvori a zatvori ruène. Po obnovení dodávky elektrického prúdu Použite dia¾kový ovládaè alebo ovládacie tlaèidlo. Brána sa automaticky zablokuje. M6x5 Perforovaná kotviaca doska Rozširovacia Bežec Skrutka 8x0 podpornej konzoly Núdzové lanko Perforovaná kotviaca konzola 8 x 0 Rozširovacia Konzola tvaru U D. Popis automatizovaného systému Indikátor aktivity dia¾kového ovládaèa Tlaèidlo uloženie kódu do pamäti E. fotoelektrických èl?nkov a) Zapojenie S P Funkcia DOC DIR Tlaèidlo nastavenia + - Nastavenie Indikátor programovania a aktívnej operácie - + TX 0 C 0 V Osvetlenie garáže Schéma zapojenia Riadiaca jednotka Schéma zapojenia Riadiaca jednotka Fotoelektrický èl?nok - + C COM NC OUT Fotoelektrický èl?nok TX C NC 0

4 F. Programovanie Nastavenie a. Ruène pohybujte bránou, až kým sa koliesko zasekne v polohe automatického posuvu. b. Zapnite ovládací systém. Po zaznení zvukového signálu je karta pripravená k naprogramovaniu. Varovanie : : v každej nasledujúcej fáze musí by programovanie dokonèené, inak bude automatické nastavovanie zrušené. Pokia¾ behom nastavovania urobíte chybu, odpojte a znova pripojte napájanie a zaènite programova od zaèiatku. F- Nastavenie dorazu otvorenej polohy Stlaète tlaèidlo P (po dobu 5 sekúnd) Stlaète + Alebo stlaète - Ovládací systém vydá zvukové znamenie a na displeji sa objaví Vytiahnutie brány smerom hore: Spustenie brány smerom dole: Stlaète P, zaène blika Po dosiahnutí požadov anej polohy brány, nastavenie stlaèením tlaèidla P uložíte Varovanie: je nutné najprv nastavi doraz pre otvorenú polohu brány a až potom nastavte pre zatvorenú polohu. F- Nastavenie dorazu zatvorenej polohy Stlaète tlaèidlo +, na displeji sa objaví Vytiahnutie brány smerom hore: Spustenie brány smerom dole: Stlaète P, zaène blika Po dosiahnutí požadovanej polohy brány poèkajte sekundy a nastavenie stlaèením tlaèidla P uložíte Stlaète - alebo staète + F-3 Uloženie dráhy chodu brány Stlaète tlaèidlo +, na displeji sa objaví 3 Stlaète opät P F-4 Nastavenie úrovne sily Stlaète P, 3 zaène blika Brána sa automaticky presunie na koncový doraz otvorenej polohy Informáciu uložíte stlaèením P Z výroby je nastavená východzia úroveò 4; bežní užívatelia nebudú musie toto nastavenie meni. displeji sa objaví 4 Vysoká Nastavenú úroveò uložte stlaèením tlaèidla P Brána sa automaticky presunie na koncový doraz zatvorenej polohy Stlaète P, na displeji sa objaví ddd (Továrenské nastavenia) Úroveò sily Úroveò nastavte stlaèením +, alebo - Nízka

5 F-6 Nastavenie alarmu 60 s 50 s 40 s displeji sa objaví 6 Nastavenú úroveò uložíte opätovným stlaèením tlaèidla P 90 s 80 s Stlaète P, na displeji sa objaví 0 (VYPNUTÝ, F-7 Nastavenie doby oneskorenia pred automatickým zatvorením brány displeji sa objaví 7 0 s 0 s Stlaète +, na displeji sa objaví, alarm je aktivovaný (ZAPNUTÝ) Pokia¾ je alarm aktivovaný, automatizovaný mechanizmus spustí výstražný signál, pokia¾ zostane brána otvorená dlhšie ako 0 min. Výstražný signál bude znie po každých 0 minutách po dobu 30 sekúnd. Alarm ukonèíte úplným zatvorením brány. Stlaète P, na displeji sa objaví 0 (VYPNUTÝ, Stlaète +, na displeji sa objavý, funkcia je zapnutá a zostane aktivovaná po dobu 30 sekúnd Dobu oneskorenia upravíte stlaèením tlaèidla + alebo -, ako je znázornenie na nasledujúcom výkrese ( = 60 s, 3 = 90 s...) Stlaète tlaèidlo P, na displeji sa objaví 7: procedúra je ukonèená Pred automatickým zatvorením brány bude motor vydáva zvukový signál po dobu 0 sekúnd. Súèasne bude blika. Po uvedení brány do chodu bude znie zvukový signál aj naïalej a osvetlenie prestane blika a bude svieti. Po zatvorení brány bude výstražný signál ukonèený a osvetlenie zostane svieti ešte 3 minúty. F-8 Funkcia poèítadlá cyklov otvorení a zatvorení brány displeji sa objaví 8 Staète P, na displeji sa objaví 0 (VYPNUTÝ, Staète +, na displeji sa objaví, funkcia je aktivovaná (ZAPNUTÝ) Pravidelne kontrolujte, èi je br?na vyrovnan? a vyv?žená v otvorenej aj zatvorenej polohe, a èi sa d? otvori zatiahnutím pružiny. Všetky mechanické diely udržujte stále namazané. Nastavenia uložíte stlaèením tlaèítka P Vypnutie zvukovej signalizácie prevediete odpojením a opätovným pripojením napájania. F-9 Funkcia varovania pred automatickým zatvorením Riadiaca jednotka upozorní zvukovým signálom 0 sekúnd pre automatickým zatváraním. Stlaète tlaèidlo -, na Staète P, na displeji displeji sa objaví 9 sa objaví (ZAPNUTÝ, Uloženie naprogramovaného stavu stavu do pamäte VAROVANIE! tento krok je dôležitý,. aby nedošlo k strate všetkých nastavených údajov. Stlaète + alebo - a zvo¾te G-Aktivácia povelov pomocou rádiového spojenia G- Uloženie dia¾kových ovládaèov do pamäte Skontrolujte èi je karta prij?maèa pripojen? k riadiacej jednotke. Držte stlaèené tlaèídlo... sa v ¾avej èasti S, kým... displeja neobjaví 0 G- Zrušenie dia¾kových vysielaèov Tlaèidlo S držte stlaèené po dobu 8 sekúnd, kým... sa v ¾avej èásti displeja neobjaví 0 Staète -, na displeji sa objaví 0, funkcia je VYPNUTÁ Nastavenia uložíte stlaèením tlaèítka P Stlaète dvakrát tlaèidlo, ktoré chcete uloži do pamäte Tlaèidlo S držte staèené : 0 zhasne. Dia¾kové ovládaèe boli zrušené

6 H. Potvrdenie naprogramovania Na záver programovacieho postupu preveïte 3 kompletné cykly brány (otvorenie,zatvorenie), aby boli naprogramované údaje potvrdené. Varovanie! potvrdenie naprogramovaných údajov zopakujte vždy po každej nasledujúcej zmene jednotlivých fáz programu (napr. F-4 Nastavenie úrovne sily) I. Technické údaje a obmedzenia I- Ovládací systém MODEL NAPÄTIE POVRCH BRÁNY PREVÁDZKOVÁ TEPLOTA V V < 0 m -0 / +55 C I- Vodiaca lišta MODEL V0600 V0600 V06003 I-3 Technické údaje Výkon Pohotovostný režim Tlaková sila Riadiaca jednotka Typ kontroly Motor Osvetlenie Rýchlos posuvu brány Typ poistky Frekfencia a dosah vysielaèa Prevod Stupeò ochrany CELKOVÁ DÅŽKA ROZSAH CHODU BRÁNY VÝŠKA BRÁNY 300 mm 350 mm 400mm 00 W 600 N 4 V LED? W až 0- cm/s 433,9 MHz / 50 m Re az IP mm 3000 mm 3500 mm 7 W s vypnutým osvetlením CPU impulzná inukcia Výkonový okruh :,5 A, Osvetlenie :,5 A < 00 mm < 700 mm < 300 mm J. Návod pre koncových užívate¾ov J- Údržba autoamtizovaného systému a) Ovládací systém V6000 je vyrobený tak, aby neza ažoval životné prostredie a potrebuje iba nepatrnú pravidelnú údržbu. b) Najprv skontrolujte, èi sa prevodový systém pohybuje ¾ahko (uvo¾nite zariadenie a bránu otvorte a zatvorte ruène). c) Po nieko¾kých cykloch posunu brány skontrolujte, èi je pri otváraní a zatáraní vyvážená a èi pružina umožòuje jej zatvorenie a otvorenie. Všetky mechanické diely pravidelne namažte. d) Po výpadku prúdu, keï už je dodávka obnovená, stlaète tlaèidlo na dia¾kovom ovládaèi: posun brány bude pokraèova Pri výpadku prúdu je posuv brány zastavený J- Bežná prevádzka Akonáhle je dodávka prúdu obnovená, stlaète tlaèidlo na dia¾kovom ovládaèi a brána sa otvorí. Pod¾a naprogramovania sa brána otvorí až po nastavený doraz a potom sa zastaví. a) Dia¾kové ovládanie Otváranie, zatváranie a zastavenie sa vykonáva iba pomocou jedného tlaèidla na dia¾kovom ovládaèi b) Manuálna prevádzka J-3 Odstránenie závad ZÁVADA Ovládací systém nepracuje Brána sa nepohybuje Dia¾kový ovládaè pracuje iba v bezprostrednej blízkostí Re az sa pohybuje, ale brána stojí Behom chodu sa ozýva škrípanie Re az je hluèný V prípade výpadku prúdu bránu uvo¾nite a otváranie a zatváranie vykonávajte ruène. Dia¾kový ovládaè nebol uložený do pamäte. Batéria je vybitá Batéria je vybitá MOŽNÁ PRÍÈINA. Nieje dobre pripojený napájací zdroj. poistka je vypálená Bežec nieje zaistený Medzi uvo¾òovací mechanizmus a bežec je nutné nanies mazivo.zavolajte podporu.poistku nechajte vymeni technikom Namažte RIEŠENIE Výstražná zvuková signalizácia je spustená. Brána bola otvorená príliš dlho. Poèítadlo cylkov otvorenia. Zatvorte bránu. Preveïte pravidelnú údržbu Brána nedosiahne koncový doraz alebo nepracuje Chyba pri programovaní Znova naprogramujte chod brány Brána nepracuje správne a na displeji svieti H Chyba mikroprocesora spôsobená vlhkos ou Zavolajte podporu. Pružina nieje vyvážená Náhle zastavenie alebo odskoèenie. Zavolajte podporu. Detekcia prekážky. Nastavte výkon behom pohybu, na displeji svieti F 3. Napájací zdroj je nestabilný 3. Zavolajte podporu Re az nieje dostatoène napnutý. Dia¾kový ovládaè uložte znovu do pamäti. Vymeòte batériu Vymeòte batériu Zaistite bežec Re az pomocou matice pružiny napnite a namažte ich Dodatok: Varovanie: nebezpeèie smrte¾ného úrazu elektrickým prúdom. Pri zásahu do akejko¾vek napájacej èasti sa obrate na kvalifikovaných technikov.

7 K.Prílohy: Schéma zapojenia Anténny kábel fotoelektrických èlánkov núdzového tlaèidla / externého ovládaèa Rádiovofrekfenèn? karta AF43S C 0 7 koncového spínaèa èidla pohybu brány displeja osvetlenia miestnosti motora transformátora
