1 Užívateľský manuál RAS M 10,13,16 SMUCV - E RAS M 10,13,16 SMUV - E RAS M18 GA/ C /V - E, RAS 3M 23 GACV - E RAS 3M26 GAV - E, RAS 4M 27 GA/ C /V - E Splitové prevedenie - Multi Inverter

Popis častí: Vonkajšia jednotka: 1 - prepojovacie Cu potrubia,prepoj.el.

uchýtky filtra 1 - tlačidlo RESET 2 - indikátor operácie /ledka svieti na zeleno/ Ak sa v ovládači

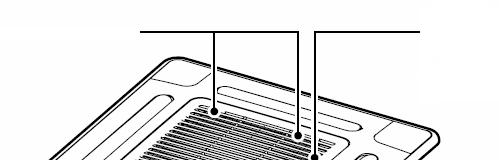

2 Popis častí: Vonkajšia jednotka: 1 - prepojovacie Cu potrubia,prepoj.el.kábel 2 - odvod vzduchu 3 - prívod vzduchu Vnútorná jednotka: RAS xx SMU/C/V - E 1 - výfuk vzduchu 2 - prívod vzduchu, vzduch. filter 3 - elektronika 4 - infra snímač 5 - tlačidlá na otvorenie mriežky 6 - infra ovládač Filter uchýtky filtra 1 - tlačidlo RESET 2 - indikátor operácie /ledka svieti na zeleno/ Ak sa v ovládači náhodou vybijú batérie, tak 3 - indikátor časovača /ledka svieti na žlto/ zariadenie viete pomocou tlačidla RESET pustiť 4 - infra prijímač signálu z ovládača. do automatického režimu. Pri opätovnom zatlačení sa zariadenie vypne. 1.

3 Funkcie diaľkového ovládača: 17 - infra vysielač. 1 - tlačidlo na zapnutie a vypnutie zariadenia. 2 - MODE - tlačidlo na výber prevádzkového režimu zariadenia.,, A 3 - TEMP - tlačidlo na nastavenie požadovanej teploty od 17 C do 30 C 4 - FAN - tlačidlo na nastavenie rýchlosti otáčok ventilátora., AUTO 15 - SWING - tlačidlo na zapnutie automatického pohybu lamely FIX - tlačidlo na nastavenie fixnej polohy lamely. 6 - ON - tlačidlo na aktiváciu nastavenia času zapnutia zariadenia. 5 - OFF - tlačidlo na aktiváciu nastavenia času vypnutia zariadenia TIMER - tlačidlo na nastavenie času zapnutia ON resp.vypnutia OFF 7 - SET - tlačidlo na uloženie /potvrdenie/ nastavených časov zapnutia resp. vypnutia zariadenia. 8 - CLR - tlačidlo na vymazanie nastavených časov zapnutia resp. vypnutia zariadenia 9 - HiPOWER - tlačidlo na uvedenie zariadenia do maximálnej prevádzkovej činnosti MEMO - tlačidlo na uloženie aktuálnych nastavení diaľkového ovládača do pamäti. Tlačidlo treba potlačiť minimálne na tri sekundy AUTO - tlačidlo na uvedenie zariadenia do automatickej prevádzky ECO - tlačidlo na uvedenie zariadenia do ekonomického / úsporného / režimu.tlačidlom si môžete vybrať 4 nastavenia na vypnutie zariadenia. 1,3,5 a 9 hodín./nočný režim/ 12 - PRESET - tlačidlo na uvedenie zariadenia do prevádzky,ktorú ste pomocou tlačidla MEMO uložili do pamäte. 2.

Diaľkový ovládač RAS M x SMU/C/V -E Zariadenie registruje pokyn z diaľkového ovládača ak pípne.

kúrenie Cool - chladenie Dry - odvlhčovaniie AUTO - automatický režim A - automatický premenlivý režim FAN - iba

otáčok ventilátora 5 - signalizácia aktuálneho času a nastavených časov zapnutia resp. vypnutia zariadenia.

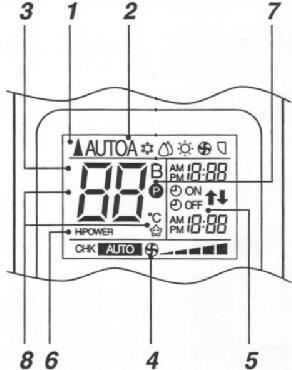

4 Diaľkový ovládač RAS M x SMU/C/V -E Zariadenie registruje pokyn z diaľkového ovládača ak pípne. Displej ovládača: 1 - signalizácia prenosu signálu z ovládača 2 - signalizácia operačného módu zariadenia A Heat - kúrenie Cool - chladenie Dry - odvlhčovaniie AUTO - automatický režim A - automatický premenlivý režim FAN - iba ventilácia - signalizácia pohyb lamiel 3 - signalizácia zvolenej /nastavenej/ teploty 4 - signalizácia rýchlosti otáčok ventilátora 5 - signalizácia aktuálneho času a nastavených časov zapnutia resp. vypnutia zariadenia. 6 - signalizácia maximálnej prevádzkovej činnosti zariadenia 7 - signalizácia pamäti 8 - signalizácia ekonomickej prevádzkovej činnosti zariadenia. 3.

00 1 - TIMER pomocou tohoto tlačidla nastavte aktuálny čas.

čas na displeji prestane blikať. Prestavenie aktuálneho času.

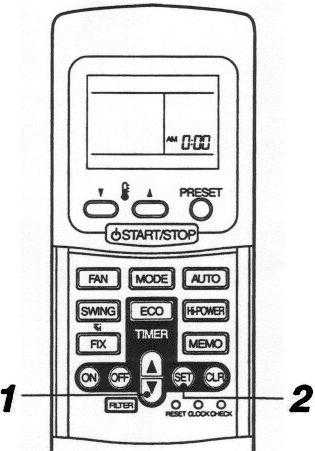

5 Nastavenie aktuálneho času. Ak vložíte do diaľkového ovládača baterky,tak na displeji Vám začne blikať AM 0 : TIMER pomocou tohoto tlačidla nastavte aktuálny čas. 2 - SET pomocou tohoto tlačidla potvrdíte nastavený čas. čas na displeji prestane blikať. Prestavenie aktuálneho času. 1 - clock zatlačte toto tlačidlo a čas na displeji začne blikať. 2 - TIMER pomocou tohoto tlačidla nastavte aktuálny čas. 3 - SET pomocou tohoto tlačidla potvrdíte nastavený čas. čas na displeji prestane blikať. 4.

Chladenie / Kúrenie / Ventilácia 1 - Stlačte toto tlačidlo na zapnutie zariadenia 2 - Pomocou tohoto tlačidla si vyberte prevádzkový režim. 3 - Pomocou tohoto tlačidla si zvolte požadovanú teplotu.

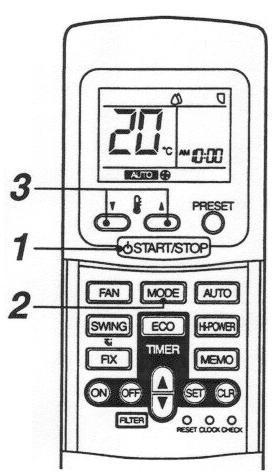

6 Chladenie / Kúrenie / Ventilácia 1 - Stlačte toto tlačidlo na zapnutie zariadenia 2 - Pomocou tohoto tlačidla si vyberte prevádzkový režim. 3 - Pomocou tohoto tlačidla si zvolte požadovanú teplotu. pri chladení nastavte menšiu,ako je v miestnosti. pri vykurovaní nastavte väčšiu,ako je v miestnosti. pri ventilácii sa stupne nenastavujú 4 - Pomocou tohoto tlačidla si zvolte požadovanú rýchlosť ventilátora.,auto Odvlhčovanie 1 - Stlačte toto tlačidlo na zapnutie zariadenia 2 - Pomocou tohoto tlačidla si vyberte prevádzkový režim. 3 - Pomocou tohoto tlačidla si zvolte požadovanú teplotu. Rýchlosť otáčok ventilátora sa automaticky nastaví na AUTO. 5.

Funkcia AUTO Funkcia sa používa při automatickom nastavení klimatizačného zariadenia.klimatizačné zariadenie primerane pracuje s teplotou miestnosti.funkcia využíva automatické dávkovanie.

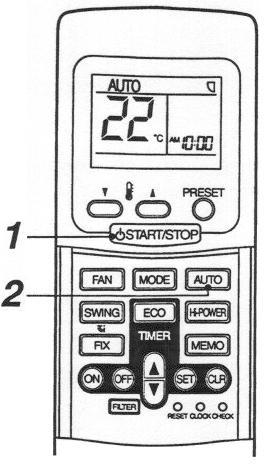

7 Funkcia AUTO Funkcia sa používa při automatickom nastavení klimatizačného zariadenia.klimatizačné zariadenie primerane pracuje s teplotou miestnosti.funkcia využíva automatické dávkovanie. 1 - Stlačte toto tlačidlo na zapnutie zariadenia 2 - Pomocou tohoto tlačidla si zvoľte funkciu AUTO Klimatizačné zariadenie si zvolí požadovanú teplotu automaticky približne po 3 minútach.v prípade,že automatická funkcia nie je žiadaná,možete si zvoliť požadované nastavenia manuálne. / toto vám umožňuje funkcia A / Funkcia A Táto funkcia sa využíva při klimatizačnom zariadení v prípade, že chceme doplniť systém funkcie AUTO,aby sme si mohli nastaviť manuálne požadovanú teplotu Pri funkcii AUTO to nastavuje zariadenie automaticky. 1 - Stlačte toto tlačidlo na zapnutie zariadenia 2 - Pomocou tohoto tlačidla si vyberte funkciu A 3 - Pomocou tohoto tlačidla si zvolte požadovanú teplotu. Rýchlosť otáčok ventilátora sa automaticky nastaví na AUTO. 6.

Funkcia Hi POWER Táto funkcia reguľuje prístroj automaticky a pritom využíva sysém maximálnej prevádzky.

miestnosti. Chladenie resp. vykurovanie pri tejto funkcii pracuje maximálne.

opätovnom zatlačení sa táto funkcia vypne. POZOR!

Funkcia MEMORY/PRESET 1 - Pomocou tohoto tlačidla si uložte do pamäte aktuálne nastavenia na displeji

8 Funkcia Hi POWER Táto funkcia reguľuje prístroj automaticky a pritom využíva sysém maximálnej prevádzky.veľmi dobře využiteľná v lete a v zime,keď dokáže operatívne a rýchlo znížiť a zvýšiť teplotu v danej miestnosti. Chladenie resp. vykurovanie pri tejto funkcii pracuje maximálne. 1 - Pomocou tohoto tlačidla si zvoľte funkciu HiPOWER Na displeji ovládača sa vám objaví indikátor Pri opätovnom zatlačení sa táto funkcia vypne. POZOR!! Neaktivujte túto funkciu pri režime ODVLHČOVANIE /DRY/ ani pri aktivácii časovača času zapnutia ON. Funkcia MEMORY/PRESET 1 - Pomocou tohoto tlačidla si uložte do pamäte aktuálne nastavenia na displeji ovládača. Tlačidlo treba stlačiť minimálne na 3 sekundy. Na displeji sa objaví znak / P / 2 - pomocou tohoto tlačidla prepnete zariadenie do režimu,ktorý ste si uložili pomocou MEMO do pamäti. 7.

2 - Pomocou tohoto tlačidla nastavte čas zapnutia zariadenia 3 - Pomocou tohoto tlačidla potvrdíte nastavený čas zapnutia. / ak do 30 sec.nestlačíte tooto tlač.,tak sa nastavenie zruší!

9 Funkcia TIMER /časovač/ a/ nastavenie času zapnutia zariadenia. /nastavuje sa pri vypnutom zariadení.pred vypnutím si zvolte požadovaný režim,ktorý chcete aplikovať po zapnutí zariadenia/ 1 - Stlačením tohoto tlačidla uvediete systém časovača zapnutia do činnosti. 2 - Pomocou tohoto tlačidla nastavte čas zapnutia zariadenia 3 - Pomocou tohoto tlačidla potvrdíte nastavený čas zapnutia. / ak do 30 sec.nestlačíte tooto tlač.,tak sa nastavenie zruší! / 4 - Pomocou tohoto tlačidla vymažete nastavený čas zapnutia v prípade,ak ste ho už potvrdili pomocou b/ nastavenie času vypnutia zariadenia. /nastavuje sa pri zapnutom zariadení. / 1 - Stlačením tohoto tlačidla uvediete systém časovača vypnutia do činnosti.nastavte požadovaný čas vypnutia. 2 - Pomocou tohoto tlačidla nastavte čas vypnutia zariadenia 3 - Pomocou tohoto tlačidla potvrdíte nastavený čas vypnutia. / ak do 30 sec.nestlačíte tooto tlač.,tak sa nastavenie zruší! / 4 - Pomocou tohoto tlačidla vymažete nastavený čas vypnutia v prípade,ak ste ho už potvrdili pomocou Kombinácia času vypnutia /OFF/ a čau zapnutia /ON/ 1 - Stlačením tohoto tlačidla uvediete systém časovača vypnutia do činnosti.nastavte požadovaný čas vypnutia pomocou tlač. 2 - Stlačením tohoto tlačidla uvediete systém časovača zapnutia do činnosti.nastavte požadovaný čas zapnutia pomocou tlač. 3 - Pomocou tohoto tlačidla potvrdíte nastavený čas vypnutia a zapnutia. / ak do 30 sec.nestlačíte tooto tlač.,tak sa nastavenie zruší! / 8.

10 Kombinácia času zapnutia /ON/ a času vypnutia /OFF/ 1 - Stlačením tohoto tlačidla uvediete systém časovača zapnutia do činnosti.nastavte požadovaný čas zapnutia pomocou tlač. 2 - Stlačením tohoto tlačidla uvediete systém časovača vypnutia do činnosti.nastavte požadovaný čas vypnutia pomocou tlač. 3 - Pomocou tohoto tlačidla potvrdíte nastavený čas vypnutia a zapnutia. / ak do 30 sec.nestlačíte tooto tlač.,tak sa nastavenie zruší! / 9.
