1 FUTURA Veľkoformátová budúcnosti CREATON SK Značka jedinečných striech

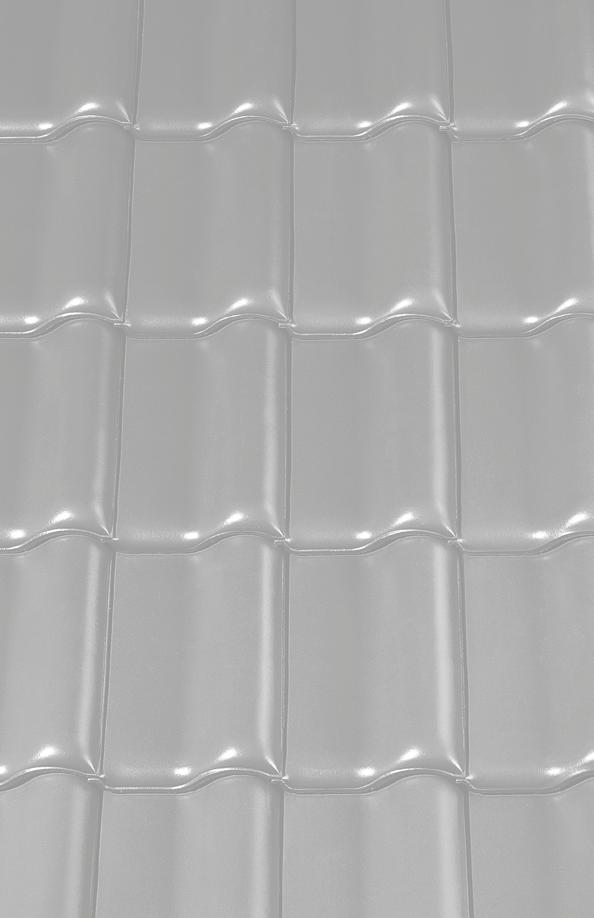

2 02I03 ebná s Far tá % l ť os 10 0 FUTURA ideálna hladká pre súčasné i budúce strechy Svojím formátom, dizajnom aj každým poveternostných podmienkach. Pri jej vývoji detailom, má veľkoformátová FU- boli zohľadnené najnovšie poznatky týkajúce TURA skutočne čo ponúknuť. So spotrebou sa statiky, odvodu vody a prúdenia. Vďaka 10,8 ks/m2 sa FUTURA vyznačuje zvlášť tomuto prepracovanému systému horných hospodárnym pomerom cena/výkon. Jej tvar a bočných vodných drážok zabezpečuje umožňuje striedavú hru mäkkých precho- bezpečné krytie aj pri veľmi nízkom sklone dov medzi svetlom a tieňom, vďaka čomu je strechy. Veľký potenciál tomuto technicky celkový vzhľad strechy veľmi pôsobivý. premyslenému modelu škridly dáva aj veľká možnosť posunu a dôkladne sformované Vysoko kvalitná FUTURA bola bočné a spodné drážky. navrhnutá tak, aby pôsobila harmonickým dojmom a zároveň zabezpečovala vďaka špeciálne vyvinutému systému bočných drážok Labyrint dokonale odolnú vodnú bariéru, neprekonatelnú ani pri extrémnych Bezkontaktná technológia výpalu Použitie kvalitnej suroviny spolu s modernou technológiou bezkontaktného vypalovacieho procesu v oddelených horizontálnych kazetách je zárukou dosiahnutia najvyššej kvality.

3 FUTURA veľkoformátová budúcnosti v širokej ponuke farieb FINESSE Velkosériová kolekcia glazúr Všetky engoby sú dostupné vo vysokom štandarde kvality CREATON, s jemným hodvábnym leskom a vysokou odolnosťou voči poškriabaniu a poškodeniu. Veľkosériový výrobný program glazúr FINESSE je milníkom vo vývoji škridiel Prírodná červená CREATON. Glazúra zabezpečuje krytine nielen dokonalý a nemenný vzhľad, ale aj účinnú ochranu pred tvorbou machu a znečistením. Vďaka veľkosériovej výrobe je tak zachovaný priaznivý pomer cena kvalita. FINESSE červená glazúra FINESSE žíhaná glazúra FINESSE vínovočervená glazúra FINESSE hnedá glazúra FINESSE bridlicová glazúra FINESSE čierna glazúra NOBLESSE Exkluzívna kolekcia farebných glazúr NUANCE Kolekcia engob NOBLESSE tmavomodrá glazúra NOBLESSE tmavozelená glazúra NUANCE medenočervená engoba NUANCE vínovočervená engoba NUANCE tmavohnedá engoba NOBLESSE hnedá glazúra NUANCE sivá engoba NUANCE bridlicová engoba NUANCE čierna matná engoba

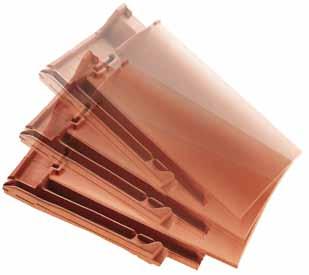

4 04I05 FUTURA tradičný model škridly vo veľkom formáte 482 mm 300 mm HOSPODÁRNOSŤ Vďaka veľkému formátu škridly mm s krycou šírkou od cca 234 mm a krycou dĺžkou cca 360 mm dosahuje FUTURA pri spotrebe od 10,8 ks/m 2 výborného pomeru cena výkon. POVRCH HLAVOVÉ DR ÁŽKY Unikátny systém hlavových drážok poskytuje možnosť posunu až 29 mm, čo ovplyvňuje spotrebu škridiel, ktorá sa pohybuje medzi 10,8-11,9 ks/m 2. Vďaka posunu škridiel sa ľahko rozvrhne optimálne latovanie v závislosti na dĺžke krokvy. Ani pri maximálnom rozostupe nie je narušená výnimočná tesnosť krytiny. PREKRYTIE max. 29 mm Moderné vypalovacie procesy, prvotriedne suroviny a ich špeciálne ošetrenie tvorí základ viditeľného hladkého povrchu škridly, ktorý ponúka maximálnu ochranu pred poveternostnými vplyvmi a vyznačuje sa 100% odolnosťou proti UV žiareniu. Pre veľkoformátové škridly FUTURA bolo vyvinuté úplne nové riešenie prekrytia, ktoré nevytvára doteraz obvyklé krycie škáry. Technickými výhodami sú optimálne prúdenie, bezpečný odvod vody a mimoriadna tesnosť aj cez veľké možnosti posunu. Opticky mäkké prechody medzi jednotlivými radmi škridiel sú zvláštnym znakom jedinečné elegancie tejto novej generácie škridiel. BARVA Všetky engoby a glazúry sú ponúkané s najvyššou úrovňou kvality. Engoba s hodvábnym leskom a hladkým povrchom sú jedinečné na trhu stavebnej keramiky s vysokou odolnosťou proti poškriabaniu a poškodeniu. Glazúry, ktoré sa počas výpalu stávajú súčasťou povrchu keramických škridiel, dodávajú krytine krásu a poskytujú dodatočnú ochranu proti vplyvom okolitého prostredia. Extrémne vysoká dvojitá hlavová drážka Bezpečné bočné prekrytie Veľký posuvný priestor pre zvlášť variabilné rozlatovanie BOČNÉ DRÁŽKY Vysoké dvojité bočné drážky Odvod vody k bočným drážkam Harmonicky pôsobiaci krycí prvok Pre dosiahnutie dokonalej vertikálnej tesnosti škridly bol vyvinutý unikátny Labyrint systém so špeciálnymi 5 bočnými drážkami. Vďaka tomuto prepracovanému systému vznikla dokonalá odolná vodná bariéra, neprekonateľná ani pri veľmi silnom vetre. Štvornásobné prekrytie ako ochrana proti dažďu SKLON UŽ od 10 Obe spodné drážky prechádzajú v plnej výške k rohovému výrezu a zaisťujú maximálnu odolnosť proti dažďu Horizontálne a vertikálne nie sú viditeľné žiadne drážky Žiadna otvorená drážka a žiadne škáry v horizontálnom prekrytí FUTURA tak ponúka čistý vzhľad a zabraňuje usadzovaniu nečistôt a tvorbe machu Na základe revolučného systému drážok, dokonale vyriešeného odvodu vody a mimoriadne priaznivé hodnoty c w je FUTURA vhodná aj pre veľmi nízke sklony striech od 10, ak je zabezpečená vodotesným podstřeším (CREATON QUATTRO ). * Obrázok znázorňuje, ako dokonale spolu pôsobia starostlivo vypracované drážky a prekrytie. Vietor a zlé počasie tu nemajú absolútne žiadnu šancu. Celkovou koncepciou je konštrukcia veľkoformátovej škridly FUTURA od CREATON natoľko jedinečná, že by svojím početným detailným riešením mohla byť aj patentovo chránená. * Aktuálne vedecké štúdia profesora Dursta na univerzite v Erlangene a veľké počty testov vo veternom tuneli Ústavu prúdenia v Norimbergu, potvrdili jedinečným spôsobom vynikajúce vlastnosti.

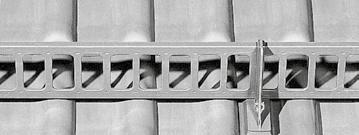

5 Originálne príslušenstvo Originálne doplnky CREATON tvoria premyslený systém, takže strecha je nielen krásna, ale aj technicky dokonalá a so všetkými systémovými doplnkami vždy tvorí jednotný celok. Hliníkové príslušenstvo: mreže a snehové ochranné systémy Vyobrazený príklad je uvedený s modelom HARMONIE. Všetky doplnkové prvky sa ponúkajú aj pre ostatné modely CREATON. Hliníková základná Držiak guľatiny Mreža na zachytávanie snehu + držiak Stúpacia plošina + držiak Stúpací schod Dokonalé keramické uzavretie strechy systémem FIRSTFIX Fólie a příslušenstvo Základná (spotreba od 10,8 ks/m 2 ) Polovičná (slúži k riešeniu strešných detailov) Odvetrávacia LQ (vetrací prierez 32,5 cm 2, cca 15 ks/100 m 2 ) Podhrebeňová odvetrávacia (odvetranie cca 230 cm 2 /bm) Podhrebeňová odvetrávacia krajná ľavá/ pravá Podhrebeňová odvetrávacia s dvojitou vlnou krajná ľavá/pravá Uzáver hrebeňa FIRSTFIX príchytka Odvetranie v hrebeni Podhrebeňová odvetrávacia Funkčný uzáver hrebeňa Podstrešné fólie UNO, DUO, TRIO, QUATTRO NKS páska na lepenie spojov SKL špeciálne lepidlo na lepenie spojov NKS páska na lepenie spojov NDM tesniaci tmel Fólie a příslušenstvo Podhrebeňová odvetrávacia Stúpacia plošina + držiak Krajná ľavá/pravá (spotreba cca 2,7 ks/bm) Škridla s dvojitou vlnou Pultová (pre ukončenie pultovej strechy) Pultová krajná ľavá/pravá Manzardová Strešné výlezové okno 45x55 cm Teplovzdušná pištoľ pre fólie QUATTRO QSM zváracie činidlo Fľaša so štetcom QSM Tesniaca penová páska NDB Podstrešná tesniaca páska UAB MANUFAKTUR Rozdeľovací hrebenáč Sanitárna prestupová Ø 100 vrátane príslušenstva Sanitárna prestupová Ø 125 vrátane príslušenstva Prestupová pre odvod spalín Ø 110 nebo 125 mm Anténna prestupová Ø 60 s tesnením vrátane EPDM - manžety Solárna prestupová Ø 70 Držák solárního systému SIGNUM -Adaptér Hrebenáč Ukončovací hrebenáč Koncový hrebenáč PF Koncový hrebenáč ve tvatu mušle PF Uzáver hrebeňa PF (keramický) Rozdeľovací hrebenáč tvar Y Funkčný uzáver hrebeňa PF (keramický) Sanitárna prestupová Hliníková základná, držiak a mreža na zachytávanie snehu Anténna prestupová SET Hrebenáč PF Hrebenáč PF (spotreba 2,5 ks/bm) Celkový sortiment príslušenstva nájdete v cenníku Creaton. Dostupnosť jednotlivých prvkov je nutné pred objednaním preveriť. Krajná Prestupová pre odvod spalín Odvetrávacia Fólie UNO, DUO, TRIÓ, QUATTRO

6 08I09 Ideálne ukončenie hrebeňa: bezpečné, estetické a hospodárne Ideálne uzatvorenie strechy v hrebeni chrakterizuje este- Podhrebeňová odvetrávacia spolu so systémom FIRSTFIX prináša inovatívne riešenie ukončenia hrebeňa. tika a dlhá životnosť. Pravá strecha z krytiny CREATON je plne keramická a zaručuje tak dlhú životnosť a zároveň jednotný estetický vzhľad. Pri použití podhrebeňovej odvetrávacej škridly už nie je nutné inštalovať vetrací pás hrebeňa a klasické odvetrávacie škridly, čo prináša nielen finančnú úsporu, ale spolu s hrebenáčmi vytvára tento systém estetický vzhľad bez rušivých elementov. Priečny rez strechy Odvetranie odvetrávacou škridlou Odvetranie prostredníctvom odvetrávacej škridly s vetracím prierezom 32,5 cm 2 (cca 15 ks/100m 2 ). Strešná Odvetrávacia Lüfterziegel FUTURA Hrebenáč Firstziegel PR "PF" LAF Použitie alternatívnych riešení, ako sú plastové prvky nezaručujú dlhú životnosť a v budúcnosti je potrebné vynaložiť nemalé náklady na údržbu a opravu strechy. Trauflattenabstand variabel Kontralaty (50x50 Konterlattung mm) FIRSTFIX + Veľká bezpečnosť bez hrebeňovej laty. Rýchla a jednoduchá montáž hrebeňa = LAF FLA Montáž hrebenáčov bez použitia hrebeňovej laty. Konštrukcia podhrebeňovej odvetrávacej škridly zabraňuje vniknutiu dažďa či snehu pod hrebenáč a zároveň umožňuje potrebné odvetrávanie strechy v hrebeni. Taktiež slúži ako podpora pre montáž hrebenáčov bez použitia hrebeňovej laty. Spôsob pokládky pomocou systému FIRSTFIX s použitím špeciálnych príchytiek, ktoré sa pripevňujú na hrebenáč a drôtom k poslednej late pod hrebeňom, je veľmi rýchly a ekonomicky výhodný. Montáž hrebenáčov s použitím hrebeňovej laty. Pri pokládke hrebenáča na hrebeňovú latu postupujte podľa nižšie uvedenej tabuľky s orientačnými hodnotami LAF a FLA. V tabuľke nájdete hodnoty pre rozmery strešných lát 30x50 alebo 40x60 mm pri použití podhrebeňovej odvetrávacej škridly. V prípade iných prierezov lát je potrebné hodnoty určiť individuálne alebo si vyžiadať odborné poradenstvo od CREATON! Odkvap Dachrinne Odkvapový Traufblech plech Plech s okapnicou Tropfblech Priečny rez strechy Trauflattenabstand variabel 425 Odvetranie prostredníctvom podhrebeňovej odvetrávacej škridly v celej dĺžke hrebeňa, vetrací prierez 230 cm 2 /bm hrebeňa. Kontralaty (50x50 Konterlattung mm) Strešná Hrebenáč Firstziegel PF "PF" Podhrebeňová Firstanschluss- Lüfterziegel odvetrávacia LAF Uzáver hrebeňa PF 2 Hrebenáč PF 3 Podhrebeňová odvetrávacia 4 Krajná podhrebeňová odvetrávacia 5 Krajná LAF odstup lát od priesečníka hrebeňa strechy FLA odstup hrebeňových lát DN sklon strechy Odkvap Dachrinne DN LAF FLA DN LAF FLA Odkvapový Traufblech plech Plech s okapnicou Tropfblech 4 strešná lata 30/50, hrebenáč PF (2,5 ks/m) strešná lata 40/60, hrebenáč PF (2,5 ks/m) Znázornený nákres je iba schématický. Prevedenie konštrukcie strechy a samotná pokládka krytiny musí byť v súlade s platnými normami a pravidlami (podľa STN , Pravidlá pre navrhovanie a pokládku striech a montážnych konštrukcií). 5

7 14I 15 Jedinečná a ekonomicky výhodná strecha aj pri nízkom sklone od 10 Čím nižší sklon strechy, tým rýchlejšie môže v závislosti od vetra prenikať dažďová voda do priestoru podstrešia. Nebezpečenstvo predstavuje tiež zachytená voda pri namŕzaniu snehu a ľadu. Pretože sa rýchlosť stekania dažďovej vody pri plochých striechach prudko znižuje, zvyšuje sa stupeň znečistenia (ihličie, lístie, mach), hlavne u škridiel s nízkymi alebo otvorenými drážkami. Aby ste aj u extrémne nízkych sklonoch striech mohli využiť mimoriadne prednosti pálenej škridly, vyvinuli sme škridlu pre nízke sklony vyznačujúcu sa početnými patentovanými zvláštnosťami. Vďaka úplne novému drážkovanie, vynikajúcemu odvodu vody a mimoriadne priaznivej hodnote c w je FUTURA vhodná aj pre veľmi nízke sklony striech už od 10, ak sa použije vodotesné podstrešie (CREATON QUATTRO ). Aktuálne vedecké štúdia profesora Dursta na univerzite v Erlangene a veľké počty testov vo veternom tuneli Ústavu prúdenia v Norimbergu potvrdili jedinečným spôsobom vynikajúce vlastnosti sklon strechy nižší sklon strechy konštrukčné zvláštnosti silne členená strešná plocha zláštny tvar strechy veľká dĺžka krokiev využitie najmä obytné účely klimatické pomery oblasti silne zaťažené snehom exponovaná poloha zvláštne poveternostné podmienky Zvýšené požiadavky Komplexnejšie doplnkové opatrenia Viete, kedy sú nevyhnutné doplnkové opatrenia? Nadpriemerná odolnosť proti dažďu Maximálna úspora nákladov FUTURA spĺňa požiadavky s nižšími nákladmi na spodnú konštrukciu ako stanovuje predpis 5 nemeckých pokrývačov! Nižšie náklady na strešnú konštrukciu Zvyšovanie nákladov pri dodatočných opatreniach 250% 300% 350% Úspora nákladov 22 štandardný predpis zlepená alebo zvarená CREATON s voľnými presahmi cca. 30 % Porovnanie sa oplatí a šetrí peniaze na strešnú konštrukciu. 100% voľne položená 150% zlepená alebo zvarená zlepená alebo zvarená strešná fólia, podtesnené kontralaty dažďu odolné podstrešie vodotesné podstrešie 16 zlepená alebo zvarená, podtesněné kontralaty 14 vodotesné podstrešie 12 vodotesné podstrešie s voľnými presahmi zlepená alebo zvarená strešná fólia cca. 60 % cca. 60 % dažďu odolné podstrešie cca. 15 % Presnú skladbu je potrebné určiť na základe zvýšených požiadaviek. Ďalšie informácie a detaily k téme doplňujúcich opatrení nájdete na našich internetových stránkach

8 10I 11 FUTURA technické informácie pre prácu na streche Technické údaje: Rozmer: cca. 300 x 482 mm Krycia šírka: min. cca. 234 mm str. cca. 237 mm max. cca. 239 mm Krycia dĺžka/latovanie: min. cca. 360 mm str. cca. 374 mm max. cca. 388 mm Spotreba škridiel: min. cca. 10,8 ks/m 2 str. cca. 11,3 ks/m 2 max. cca. 11,9 ks/m 2 Hmotnosť: cca. 4,4 kg Minibalík: 4 ks Paleta: 168 ks Bezpečný sklon...18 Minimálny sklon...10 Podrobné aerodynamické testy preukázali, že FUTURA vyniká nadpriemernou tesnosťou. Vďaka technicky prepracovanému systému drážok tak môže byť dosiahnuté už pri sklone 16 s voľne položenou strešnou fóliou (CREATON UNO ), 14 so zlepenou strešnou fóliou (CREATON DUO ), 12 v prípade prevedenia dažďu odolnému podstrešiu (CREATON TRIO) a 10 v prípade prevedenia vodotesného podstrešia (CREATON QUATTRO ) zabezpečené tesnosťou voči zrážkam (pokial nie je nutné urobiť ďalšie doplnkové opatrenia na základe zvýšených požiadaviek). Minimálny možný sklon pre keramickú strešnú krytinu pri prevedení najvyššieho stupňa tesnosti je 10. Vhodný typ fólie je nutné vždy stanoviť na základe skladby strechy a zvýšených požiadaviek na tesnosť doplnkovej hydroizolačnej vrstvy (DHV). Tabuľku pre presné stanovenie tried tesnosti DHV nájdete na Napojenie na stenu s použitím podhrebeňovej odvetrávacej škridly Detail pultovej strechy ukončenie strechy pultovou škridlou Do presahu bis Innenkante vnútornej Lappen hrany cca ca mm <) Detail pokládky krajná ľavá Škridla Polovičná FUTURA Längshalber Detail pokládky krajná pravá Škridla FUTURA Lomená Manzardová Detail pokládky bez ľavej krajnej škridly s použitím ľavej ukončovacej škridly Polovičná Längshalber Škridla FUTURA Škridla FUTURA Uvedené rozmery a nákresy sú len orientačné, vzhľadom k prírodnému materiálu krytiny CREATON sú možné malé rozdiely vo farbe a rozmeroch škridly. Z toho dôvodu je nutné si pred rozlatovaním premerať kryciu dĺžku a šírku škridly. Prevedenie konštrukcie strechy a samotná pokládka krytiny musia byť v súlade s platnými normami a pravidlami (podľa STN , Pravidlá pre navrhovanie a pokládku striech a montážnych návodov, atď.) Uvedené rozmery a nákresy sú len orientačné.

9 CREATON Značka jedinečných striech CREATON Špecialista na keramické škridly Najširší sortiment bobroviek na svete Kolekcie NOBLESSE a NUANCE MANUFAKTUR Sortiment keramických škridiel Doplnky Keramická dlažba Tlačové aj technické zmeny vyhradené. Prvé vydanie Nechajte sa strhnúť jedinečnou ponukou širokého sortimentu tvarov a farieb. Všetky ponuky produktov a viac informácií nájdete na Creaton South-East Europe Kft. Kancelária Slovenská republika Štúrova 155, Nitra Tel: Fax: info@creaton.sk Bezplatná linka Oblastní manažéri Západ SR tel: Stred SR tel: Východ SR tel: Technický manažér tel:
