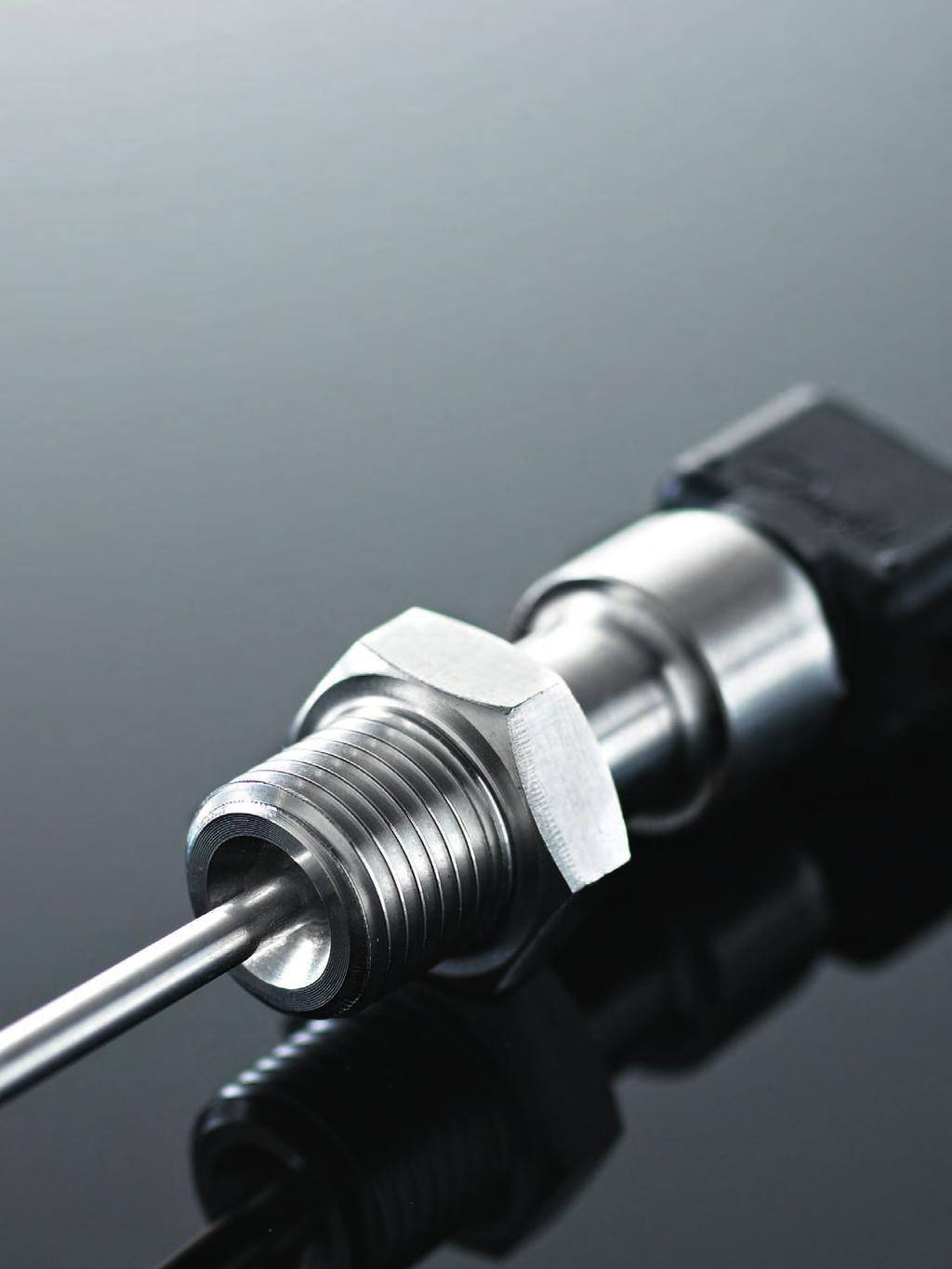

1 STEMAN Sensors s.r.o. Snižte náklady na systém Přejděte na správnou technologii Přehled snímačů teploty 34% snížení nákladů Změňte svůj snímač spalin z termočlánku na sondu Danfoss Pt100 a využijte výhod bezproblémové instalace a vysoce spolehlivého měření.

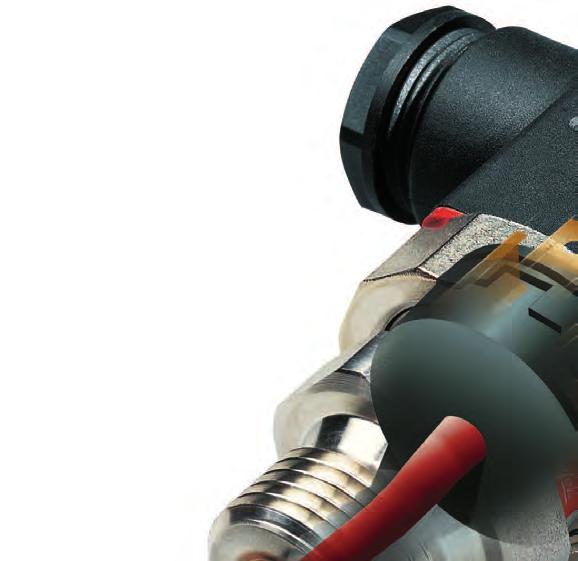

2 Snímače teploty, které skutečně odolají teplu Vynikající parametry snímačů teploty určuje několik faktorů: Snímací prvek Schopnost reagovat rychle a přesně Pouzdro 1 Snímací prvky 2 Schopnost reagovat rychle a 3 Pouzdro V závislosti na daném zařízení je možné použít různé technologie snímacích prvků: RTD (Pt100/Pt1000) Prvky RTD jsou vynikající volbou pro stand ardizované signály a pro zajištění vysoké přesnosti Termistory (NTC/PTC) Jedná se o optimální řešení pro OEM vybav ení při velkých objemech Termočlánky dobře známá tech nologie pro vysoké teploty a použití v náročných podmínkách přesně Speciální péče byla věnována konstrukci snímače s ohledem na reakční dobu. Speciálně vyvinuté uchycení snímacího prvku zajišťuje kontakt mezi prvkem a materiálem pouzdra, aby bylo dosaženo rychlého přenosu tepla z média na snímací prvek. Kromě toho zajišťuje konstrukce snímače minimální vyzařování tepla, takže naměřená hodnota se velmi blíží skutečné teplotě média. Konstrukce snímače poskytuje trvalou stabilitu měřených hodnot díky následujícím charakteristikám: Vysoká odolnost proti otřesům a vibracím Vysoký stupeň krytí (ve speciálních případech až do IP69K) Pružný výběr materiálu snímače: Nerezová ocel (AISI 316) Mosaz Pozlacené kontakty zajišťující dokonalý signál V případě potřeby může být snímač teploty vybaven rovněž vysílačem generujícím analogový signál: 4 20 ma Napěťový Poměrový 3 1 2

3 Celý rozdíl tkví v nedostižné odbornosti Když si zvolíte společnost Danfoss jako svého dodavatele snímačů teploty, zvolíte si obětavého partnera, který dokonale rozumí záludnostem vaší konkrétní aplikace. Roky zkušeností nám umožňují poskytovat vyspělá řešení, která splní vaše nároky jak na výkon, tak na náklady na celou dobu životnosti zařízení. Vyberte si z naší široké řady standardních zařízení nebo se spojte s našimi odborníky na snímače na celém světě, kteří připraví řešení přímo pro vaše zařízení. Doprava Námořní doprava, mobilní hydraulická zařízení a železnice Trvale rostoucí globální zaměření na legislativu týkající se ochrany životního prostředí a bezpečnosti práce volá po větší kontrole a automatizaci. Společnost Danfoss naplňuje tyto požadavky optimalizací funkcí výrobků a technických parametrů, které vám umožní splnit nově kladené požadavky. Naše široká nabídka snímačů zahrnuje řešení pro: Námořní průmysl (řada MBT 5250/5252/5116/5113) Mobilní hydraulická zařízení (řada MBT 3270) Železniční dopravu (řada MBT 5310/5252/3270) Stroje a zařízení Průmyslová hydraulika, vzduchové kompresory, vodní čerpadla a průmyslové motory U strojů a zařízení závisí parametry snímače teploty na konkrétní aplikaci. Těsná spolupráce se zákazníky nám umožnila vyvinout specializovaná řešení pro: Vodní èerpadla a vzduchové kompresory (řada MBT 3270/5250) Průmyslové motory (řada MBT 3270/5250/5111) Průmyslovou hydrauliku (řada MBT 3270) Topení a sanita Sterilizátory, autoklávy, kotle a vybavení kotelen Energetická účinnost a bezpečnost jsou častými požadavky u aplikací topení a sanity. Odpovědí jsou vysoce spolehlivá a přesná měření, kterých je dosahováno pomocí specializovaných snímačů. Představili jsme si výše zmiňovaná zařízení a vyvinuli jsme specializované snímače teploty pro: Sterilizátory a autoklávy (řada MBT 153/5253) Kotle a vybavení kotelen (řada MBT 5252/5250/5410) Energetika Větrné turbíny a elektrická energie Jedním z nejvzdálenějších globálních úkolů dneška i budoucnosti je najít způsob, jak vyrábět energii efektivním a ekologickým způsobem. Ve spolupráci s některými předními výrobci výrobních a energetických zařízení společnost Danfoss vyvinula a stále zdokonaluje řešení pro: Větrné turbíny (řada MBT 5250/5310) Dieselagregáty (řada MBT 5250/5252/5116/5111)

4 Standard TYPE STANDARD MBT 3260 MBT 3270 MBT 3300 MBT 3560 MBT 153 MBT 5111 MBT 5113 MBT 5114 Doprava SEGMENTY Topení a sanita Stroje a zarízení Energetika Pt 100/Pt 1000 NTC/PTC Termoclánek Prevodník ma / V DC Prevodník jako doplnek ma ma CHARAKTERISTIKY Mericí vložka Pevná Pevná Výmenná Pevná Pevná Pevná Výmenná Pevná Teplota média Krytí Materiál ochranné trubky Reakcní doba t 0,5 ve vode (s) Námorní certifikace C -50 až 120 C -50 až 300 C -50 až 600 C -50 až 200 C -50 až 200 C -40 až 800 C -50 až 800 C -50 až 550 F -58 až 248 F -58 až 572 F -58 až 1112 F -58 až 392 F -58 až 392 F -40 až 1472 F -58 až 1472 F -58 až IP54 (NEMA 13) Ochranná trubka: med Pripojení: mosaz 2 s Nerezová ocel 1,5 s Mosaz 1,2 s Závisí na ochranné trubce / IP67 (NEMA 4/ NEMA 6) IP67 10 s 1 s Prímo: 15 s Pod úhlem: 2 s IP54 (NEMA 13 Ozn (AISI 316 T 30 s 2 s

5 PREHLED SNÍMACU TEPLOTY MBT 5116 Slim-line MBT 5116 s B hlavou MBT 5250 MBT 5252 MBT 5260 MBT 5310 MBT 5410 MBT 5560 MBT 5722 MBT samostat- ( ) ( ) ma / V DC ma ma ma ma ma ma Výmenná Výmenná Výmenná Výmenná Pevná Pevná Výmenná Pevná Pevná Výmenná C -50 až 600 C -50 až 600 C -50 až 200 C -50 až 400 C -50 až 200 C -50 až 200 C -50 až 100 C -50 až 200 C -50 až 200 C -50 až 800 C F -58 až 1112 F -58 až 1112 F -58 až 392 F -40 až 752 F -58 až 392 F -58 až 392 F -58 až 212 F -58 až 392 F -58 až 392 F -58 až 1472 F ) IP67 (NEMA 6) IP67 (NEMA 6) IP54 (NEMA 13) 1 i) 30 s 30 s 9 s 12 s 2 s 9 s 12 s 10 s 4 s Závisí na typu snímace

6 Engineering Tomorrow Skupina Danfoss je vedoucí společností v oblasti vývoje a výroby mechanických a elektronických výrobků a řídicích prvků. Již od roku 1933 usnadňuje naše rozsáhlé know-how lidem život a nadále pokračujeme v průkopnické činnostinosti v hlavních oborech naší působnosti. Každý den vyrobíme v 70 závodech ve 25 zemích více než položek. Jakkoli jsou tato čísla působivá, jsme především hrdi na způsob, jakým zaměstnanci oddaní naší společnosti dokážou aplikovat vysoce kvalitní komponenty v řešeních našich zákazníků a přidávají tak hodnotu ke koncovým výrobkům. Je pro nás velice důležité budovat silné partnerské vztahy, protože právě prostřednictvím pochopení potřeb našich zákazníků dokážeme naplnit jejich očekávání v budoucnu. Totéž platí i v divizi Industrial Automation, součásti skupiny Danfoss, která je zaměřena na současný průmyslový svět. Naším prostřednictvím získáte přístup k celému portfoliu technologií Danfoss se speciálním důrazem na snímače a regulační prvky. Nabízíme bezpečnější, spolehlivější a efektivnější řešení v těsné spolupráci založené na pevných hodnotách. STEMAN Sensors s.r.o. Hradní 27/37, Ostrava - Slezská Ostrava tel: steman@steman.cz IC.PB.P30.E2.48 / 520B6466 Danfoss A/S (RC-MDP / im)
