Lineární snímače polohy Temposonics GB-M / GB-T

Transkript

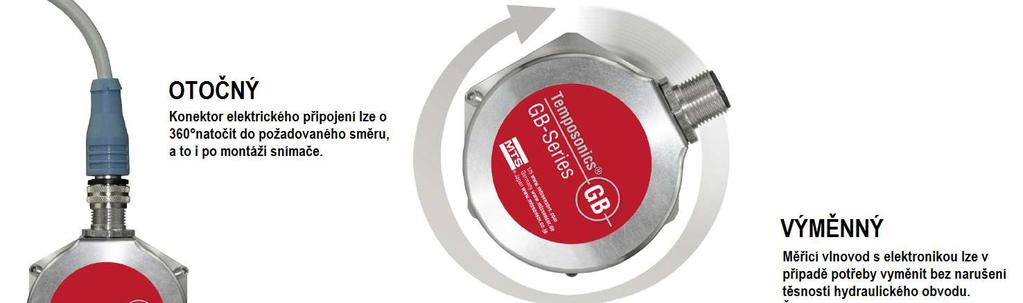

1 MTS Sensors Group Lineární snímače polohy Temposonics GB-M / GB-T s analogovým výstupem Výměnné čidlo s elektronikou Kompaktní a plochý kryt elektroniky Otočný výstupní konektor Magnetostrikční princip měření Absolutní, lineární snímače MTS využívají firmou vyvinutou magnetostrikční technologii Temposonics pro spolehlivé a přesné měření polohy. Robustně konstruovaný snímač obsahuje feromagnetický vlnovod, polohový magnet a převodník torze-impuls s elektronikou pro zpracování signálu. Permanentní magnet, umístěný na pohyblivé části stroje, vytváří v místě své polohy na vlnovodu magnetické pole. Do vlnovodu je z elektroniky snímače vyslán krátký proudový impuls, který v celé jeho délce vybudí radiální magnetické pole. Interakce obou magnetických polí vybudí torzní impulz, který se šíří jako mechanický vzruch rychlostí zvuku. Na začátku feromagnetického vodiče se mechanický vzruch zachytí snímacím zařízením a změřením časové prodlevy od vyslání budicího impulsu se určí poloha místa vzniku mechanického vzruchu a tedy velmi přesně a reprodukovatelně i poloha permanentního magnetu. Snímače GB-M a GB-T doplňují GB řadu snímačů Temposonics. Jejich kompaktní a nízký kryt s bočním vývodem signálu je výhodný pro instalace do omezeného prostoru. Oleji odolný tyčový kryt a zvýšený rozsah provozních teplot je činí ideálně vhodnými pro měření ve fluidní technice. PROFESS, spol. s r.o., Květná 5, Plzeň Tel: , Fax: profess@profess.cz Internet:

2 2 TECHNICKÉ ÚDAJE Vstup Měřená veličina: Měřicí rozsah: Poloha 25 až 3250 mm Výstup Napětí: V / V (R Z 5 kω) Proud: 4(0)...20 ma / (0) ma (R Z 500 Ω) Nastavení rozsahu: Programování rozsahu pomocí volitelného příslušenství 1) Bluetooth verze: 2.1 Přesnost měření Rozlišení: Chyba linearity: Reprodukovatelnost: Měřicí frekvence: Šum výstupu: 16 bitů (min. 1 µm v závislosti na rozsahu) ± 0,02 % z rozsahu (min. ± 60 µm) ± 0,005 % z rozsahu (min. ± 20 µm) do 1200 mm: 0,5 ms ; do 2400 mm: 1 ms; nad 2400 mm: 2 ms < 0,01% z rozsahu Podmínky prostředí Rychlost pohybu magnetu: Libovolná Provozní teplota: C, volitelně C Provozní tlak: 350 bar, špičkově 700 bar (při 10x1 min.) Třída krytí: IP67 s výstupem konektorem; IP68 s výstupem kablíkem Odolnost vůči rázům: 100 g (jeden ráz) dle IEC Odolnost vůči chvění: 15 g / Hz dle IEC (kromě rezonancí) Elektromagnetická kompatibilita: Vyzařování dle EN ; odolnost dle EN Konstrukce a materiály Kryt elektroniky 2) : Nerez (AISI 303) Tyč s přírubou: Nerez ; (AISI 304 L) Montáž: Montážní poloha: Libovolná Montáž: Příruba M18 f7, 6 otvorů pro šrouby (ISO 4762) Elektrické připojení: Způsob připojení: Kabelová průchodka Konektor M12, kód-a (5ti-kolíkový) Konektor M16 (6ti-kolíkový) Napájecí napětí: 24 Vss (+20, -15%) Proudový odběr: typ. 100 ma v závislosti na rozsahu Dovolené zvlnění: 0,28 V šp-šp Elektrická pevnost: 500 Vdc (0 V proti zemi) Ochrana proti přepólování: do -30 Vdc Ochrana proti přepětí: do 36 Vdc 1) 2) Programování bezdrátovou technologií Bluetooth možné je do provozní teploty 55 C. U výbavy H ( C) a výbavy W (programování pomocí Bluetooth ) je použit hliníkový kryt

3 3 ROZMĚRY Konektor M12 (příklad s plochou přírubou) Konektor M16 (příklad s přírubou s těsnicím odsazením) Výstupní kablík (příklad s plochou přírubou) Není-li uvedeno jinak, platí standardní tolerance dle DIN ISO 2768-m.

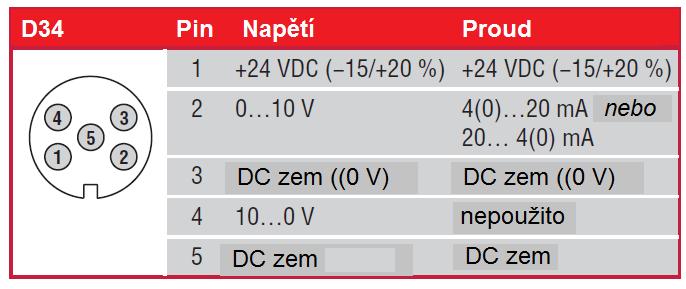

4 4 PŘIPOJENÍ Konektor M12 Konektor M16 Kablík 3) Vodič je nutný pro programování programátorem.

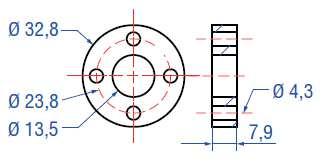

5 5 PŘÍSLUŠENSTVÍ Magnety 4) Další příslušenství 4) Kruhový magnet OD33 Kruhový magnet OD25,4 O-kroužek Těsnicí kroužek Objednací číslo: Objednací číslo: Objednací číslo: Objednací číslo: Materiál: PA-ferit-GF20 Materiál: PA-ferit Materiál: Fluoroelastomer Materiál: PTFE + 60% bronz Hmotnost: cca 14 g Hmotnost: cca 10 g 75 ± 5 Durometr Teplota: C Teplota: C Tlak na povrch: max Tlak na povrch: max 40N/mm 2 40N/mm 2 Torzní síla na šrouby M4: max. 1 Nm Konektory 4) 5) 5ti-pólový M12 5ti-pólový M12 úhlový 6ti-pólový M16 6ti-pólový M16 úhlový Objednací číslo: Objednací číslo: Objednací číslo: Objednací číslo: Kryt: GD-Zn, Ni / IP68 Připojení: Šroubovací, max. 0,75 mm 2 Kontakty: CuZn Kabel: 4 8 mm Kryt: GD-Zn, Ni / IP68 Připojení: Šroubovací, max. 0,75 mm 2 Kontakty: CuZn Kabel: 5 8 mm Kryt: Zinek, poniklováno Připojení: Letovací Kontakty: Dutinky Ag Průchodka: Pg9 Kabel: 6 8 mm Kryt: Zinek, poniklováno Připojení: Letovací Kontakty: Dutinky Ag Kabel: 6 8 mm Kabely Programátory Kabel Kabel Kabel Analogový ruční Objednací číslo: Objednací číslo: Objednací číslo: programátor Rozměry: 3 x 2 x 0,25 mm 2 Kabel: 6,4 mm Rozměry: 4 x 2 x 0,25 mm 2 Kabel: 7,6 mm Rozměry: 3 x 2 x 0,25 mm 2 Kabel: 7,2 mm Objednací číslo: Materiál vnější izolace: Materiál vnější izolace: Materiál vnější izolace: Analogový vestavný PUR, oranžový Teflon, černý Silikon programátor Provozní teplota: Provozní teplota: - Provozní teplota: C Objednací číslo: C C Páry zkroucené, stíněný Páry zkroucené, stíněný Páry zkroucené, stíněný PC programovací souprava Objednací číslo: ) Všechny rozměry v mm 5) Max. utahovací moment 0,6 Nm

6 6 ÚDAJE PRO OBJEDNÁVKU: Temposonics G B - M Typ snímače: B - Výměnná část snímače pro příruby M a T M - S plochou přírubou M 18x1,5-6g T - S přírubou s tesnicím odsazením ¾ -16UNF-3A Rozsah měření mm Způsob připojení: D34 - Připojení 5ti-kolíkovým konektorem M12 D60 - Připojení 6ti-kolíkovým konektorem M16 Hxx - Připojení PUR kabelem (max. 80 C), volitelně H01 - H10 m (1 10 m) Napájení Vdc, +20%, -15% Výstup V0 = 0 10 V a 10 0 V A0 = ma A1 = ma A2 = ma A3 = ma Provozní teplota S = C H = C Programování C = kablíkem W = bezdrátovou technologií Bluetooth Rozsah dodávky: Snímač, u typů GB-M a GB-T včetně těsnicího O kroužku, veškeré další příslušenství je nutno objednat zvlášť. Standardní rozsahy: 1607 Změny technických údajů vyhrazeny
