1 Ľ AHŠIE SILNEJŠIE PRAKTICKEJŠIE

2 PRENOSNÉ ZVISLÉ NAVIJAKY SVETOVÝ LÍDER! Spoločnosť Portable Winch Co. ponúka prenosné nástroje na dvíhanie a ťahanie nákladov. Všetky naše produkty sú určené na vykonávanie zložitých alebo náročných úloh jednoduchým spôsobom. Náš široký sortiment produktov sa používa na celom svete v rozmanitých aplikáciách, ako sú napríklad lesníctvo, poľovníctvo, stavebníctvo, telekomunikácie a infraštruktúra. Stali sme sa SVETOVÝM LÍDROM vďaka výrobe navijakov s exkluzívnymi funkciami a technológiou, ktoré umožňujú veľkú nezávislosť a sú zároveň v podstate bezpečné na používanie. Preto sú prenosné, kompaktné, jednoduché a ľahko sa obsluhujú.

3 VÝHODY Ľahké Výkonné Prenosné Spoľahlivé Trvácne Odolné Neúnavné Jednoduché Bezpečné Kompaktné Konštantné Rýchlo upevniteľné Neobmedzená dĺžka lana Praktické ĽAHŠIE SILNEJŠIE PRAKTICKEJŠIE

4 ZÍSKAJTE NAVIJAK, KTORÝ JE PRE VÁS TEN PRAVÝ! PCW5000 Ideálny pre lesníkov! So 4-taktným motorom Honda GXH-50cc je to favorit lesníkov. Váži iba 16 kg a ponúka ťažnú silu kg s jedným lanom. Okrem toho môžete využiť dve rýchlosti s vymeniteľnými navíjacími bubnami. Ak vám ide o VÝKON, použijete 57 mm bubon, ktorý ťahá rýchlosťou 12 metrov za minútu. Ak vaša aplikácia vyžaduje vyššiu RÝCHLOSŤ, vyberiete si voliteľný 85 mm* bubon, ktorý ťahá rýchlosťou 18 metrov za minútu. Tento navijak bude vaším spojencom ešte mnoho rokov. * Bubon sa predáva samostatne (PCA-1100). PCW3000 Ideálny pre poľovníkov! Tento navijak poháňa 4-taktný motor Honda GX-35cc. Okrem toho, že tento model je mimoriadne obľúbený u poľovníkov, ktorí hľadajú ľahký kompaktný nástroj, oceňujú ho aj príležitostní drevorubači. S hmotnosťou iba 9,5 kg ponúka 700 kg ťažnej sily s jedným lanom. Je ÚSPORNÝ a veľmi ľahko sa prenáša, takže budete vybavený na pritiahnutie zveriny bez ohľadu na podmienky. Spoločnosť Portable Winch Co. tiež ponúka širokú škálu prepravného príslušenstva s cieľom uľahčiť vám pohyb, a to aj na dlhé vzdialenosti. Či používate tvarované puzdro pripevnené k batohu, alebo popruhy pripevnené k štvorkolke, vaše výjazdy do lesa sa zlepšia.

5 JEDINEČNÉ FUNKCIE PRENOSNÝCH NAVIJAKOV ĽAHKOSŤ A PRENOSNOSŤ VYSOKÝ VÝKON NEZÁVISLOSŤ SPOĽAHLIVOSŤ VÝDRŽ JEDNODUCHOSŤ BEZPEČNOSŤ NEOBMEDZENÁ DĹŽKA LANA SYNTETICKÉ LANO RÝCHLE UPEVNENIE Človek ho odnesie, kam treba. Konštantná ťažná sila a mnoho variantov výkonu a rýchlostí v závislosti od vybraného motora a bubna Keďže navijak je vybavený benzínovým motorom, nepotrebuje žiadny externý zdroj energie. Motor Honda sa naštartuje za každých podmienok. Komponenty najvyššej kvality zabezpečujú vytrvalé používanie a dlhú životnosť. Keď sa navijak upevní, stačí iba omotať lano okolo bubna a ťahať. Operátor nikdy nestojí v osi ťahania Vďaka vratidlovému princípu sa lano nenamotáva na bubon, ale prechádza cezeň dovnútra. Už žiadne pletené lano! Polyesterové laná sa takmer nenaťahujú a veľmi pohodlne sa s nimi pracuje. Navijak upevníte k čomukoľvek v priebehu pár sekúnd. ŠPECIFIKÁCIE PCW5000 PCW3000 Špeciálne určený na: Motor: Hmotnosť: Zvislé bubny: Nainštalované: Voliteľné: Maximálna ťažná sila: Jedno lano: Dvojité lano: Rýchlosť: Prevodový pomer: Rozmery: Lano: Ideálny priemer: Minimálny priemer: Maximálny priemer: Prevodovka a prevody: Brzda: Pracovný cyklus: Certifikácia: Dodávané upevnenie: Záruka: prácu s drevom 4-taktný Honda GXH-50cc 16 kg priemer 57 mm priemer 85 mm poľovníctvo 4-taktný Honda GXH-35cc všetky polohy 9,5 kg priemer 76 mm Nie je k dispozícii kg 700 kg kg kg s 57 mm bubnom: 12 m/min. s 85 mm bubnom: 18 m/min. s 76 mm bubnom: 8 m/min. Nie je k dispozícii 110:1 200:1 šírka 37,1 cm x dĺžka 36,6 cm x výška 36,1 cm šírka 35 cm x dĺžka 28,9 cm x výška 26,1 cm dvojité opletené polyesterové lano neobmedzená dĺžka 12 mm 10 mm 10 mm 10 mm 16 mm 12 mm Prevodovka zo zliatiny hliníka. Tepelne spracované 3-stupňové ozubené kolesá. Hriadele namontované na guľkových ložiskách. Mazanie v olejovom kúpeli. antireverzná spojka s valčekovými ložiskami nepretržitý certifikát CE polyesterový popruh 60 mm x 2 m (PCA-1260) 5 rokov 2 roky ZAREGISTRUJE SVOJ NAVIJAK NA NAŠEJ WEBOVEJ STRÁNKE A ZÍSKAJTE JEDEN ROK NAVYŠE ZADARMO!

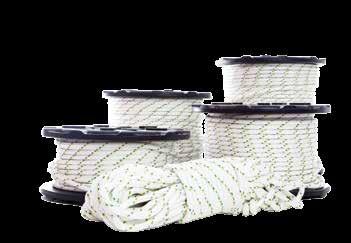

6 PRÍSLUŠENSTVO Spoločnosť Portable Winch Co. neustále DVOJITÉ OPLETENÉ POLYESTEROVÉ LANÁ Ak chcete, aby váš navijak podával najlepší výkon, vždy s ním používajte originálne laná od spoločnosti Portable Winch Co. Majú dvojitú opletenú konštrukciu zabezpečujúcu trvácnosť a takmer sa nenaťahujú kvôli bezpečnosti. 10 MM MINIMÁLNA BRZDNÁ SILA: KG PCA-1205M 10 mm x 50 m PCA-1203M 10 mm x 100 m PCA-1203M2ESC 10 mm x 100 m s 2 lanovými okami a zakončeniami PCA-1206M 10 mm x 200 m 12 MM MINIMÁLNA BRZDNÁ SILA: KG PCA-1215M 12 mm x 50 m PCA-1213M 12 mm x 100 m PCA-1213M2ESC 12 mm x 100 m s 2 lanovými okami a zakončeniami PCA-1214M 12 mm x 150 m PCA-1214M2ESC 12 mm x 150 m s 2 lanovými okami a zakončeniami PCA-1216M 12 mm x 200 m PCA-1216M2ESC 12 mm x 200 m s 2 lanovými okami a zakončeniami PCA-1218M 12 mm x 300 m PCA-1218M2ESC 12 mm x 300 m s 2 lanovými okami a zakončeniami VAKY NA LANÁ Tieto vaky sú skvelé na nosenie lana a malého príslušenstva v okolí lesa alebo inde. Uchovávajte lano vo vaku bez zamotania. PCA-1255 Malý Kap.: lano 12 mm x 50 m lano 10 mm x 100 m PCA-1256 Stredný (s ramennými popruhmi) Kap.: lano 12 mm x 100 m lano 10 mm x 200 m PCA-1257 Veľký Kap.: lano 12 mm x 150 m PCA-1257XL Extra veľký Kap.: lano 12 mm x 200 m PCA-0103 Vinylový - na batoh PCA-0104 Kap.: lano 10 mm x 50 m PREPRAVNÉ VYBAVENIE Bez ohľadu na to, kam potrebujete priniesť navijak, bude sa niesť ľahko a bude chránený v niektorom z našich prepravných prostriedkov. Navijak PCW3000 môžete niesť na chrbte vďaka tvarovanému batohu. PCA-0340 Vodovzdorné a vzduchotesné puzdro s odnímateľnými kolieskami a sklápateľným vrchným držadlom na navijaky a príslušenstvo. PCA-0100 Špecializovaný prepravný kufrík s tvarovanými priehradkami na navijak PCW5000 a množstvom príslušenstva. PCA-0102 Špecializovaný prepravný kufrík s tvarovanými priehradkami na navijak PCW3000 a príslušenstvo. Vhodný pre tvarovaný batoh PCA PCA-0105 Mimoriadne veľký prepravný vak (50 l). Vhodný pre tvarovaný batoh PCA PCA-0104 Tvarovaný batoh na prepravný kufrík PCA-0102 a vak na lano PCA-0103 alebo mimoriadne veľký prepravný vak PCA-0105.

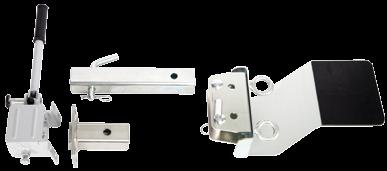

7 vyvíja nové príslušenstvo, aby splnila vaše rôznorodé potreby. Využíva UPEVNENIA Vytvorili sme upevňovacie príslušenstvo na mnoho druhov upevňovacích bodov: stromy, stĺpy, vozidlá alebo iné upevňovacie body ťažšie ako záťaž. Vyberte si ich podľa situácií vo vašej práci. PCA-1261 Doska na ukotvenie navijaka na ťažné zariadenia do priemeru 58,7 mm. PCA-1264 Podpera navijaka na zvislé ťahanie s otočnou kladkou. Inštaluje sa na modely PCA-1263, PCA-1265, PCA-1267 alebo PCA PCA-1263 Systém na upevnenie navijaka na stromy a stĺpy s 3 m popruhom. Používajte s modelom PCA-1264 alebo PCA PCA-1269 Systém na upevnenie navijaka na stromy a stĺpy s 3 m popruhom. A. PCA-1268 Doska na podporu navijaka so závlačkou závesu. Inštaluje sa na modely PCA-1263, PCA-1265, PCA-1267 alebo PCA D C B A B. Štvorhranné trubice so šírkou 50,8 mm so závlačkou závesu. Umožňuje pevné upevnenie navijaka pomocou styčného závesu pri použití s modelom PCA-1264 alebo PCA PCA-1267 Dĺžka: 30,5 cm PCA-1501 Dĺžka: 45,7 cm C. PCA-1265 Adaptér na upevňovací systém Heck-Pack skrutkuje sa na PCA Používajte s modelom PCA-1264 alebo PCA D. PCA-1266 Upevňovací systém Heck-Pack. Bezpečne sa pripevňuje k 50 mm ťažným zariadeniam a predstavuje pevný a rýchly upevňovací bod navijaku, keď sa priskrutkuje k adaptéru PCA-1265 a spojí s podperou PCA-1264 alebo PCA KLADKY Znásobte svoju ťažnú silu dvakrát, trikrát alebo štyrikrát pomocou kladiek. Kladky môžete použiť aj vtedy, ak chcete zvýšiť uhol ťahania a vytvoriť si cestu okolo prekážky. PCA-1271 Samoblokovacia kladka s hliníkovými bočnými stenami. 1 hliníkový kotúč s priemerom 62 mm. Na lano s priemerom do 13 mm. MBS: 40 kn PCA-1272 Samoblokovacia kladka s hliníkovými bočnými stenami. 2 hliníkové kotúče s priemerom 62 mm. Na lano s priemerom do 13 mm. MBS: 40 kn PCA-1292 Jednoduchá výkyvná kladka celohliníková. 1 kotúč s priemerom 63 mm. Na lano s priemerom do 13 mm. MBS: 50 kn PCA-1273 Dvojitá výkyvná kladka so stenami z nehrdzavejúcej ocele. 2 hliníkové kotúče s priemerom 100 mm. Na lano s priemerom do 13 mm. WLL: 44 kn PCA-1274 Jednoduchá výkyvná kladka so stenami z nehrdzavejúcej ocele. 1 hliníkový kotúč s priemerom 100 mm. Na lano s priemerom do 13 mm. WLL: 22 kn PCA-1275 Jednoduchá výkyvná kladka so stenami z nehrdzavejúcej ocele. 1 hliníkový kotúč s priemerom 76 mm. Na lano s priemerom do 10 mm. WLL: 16 kn

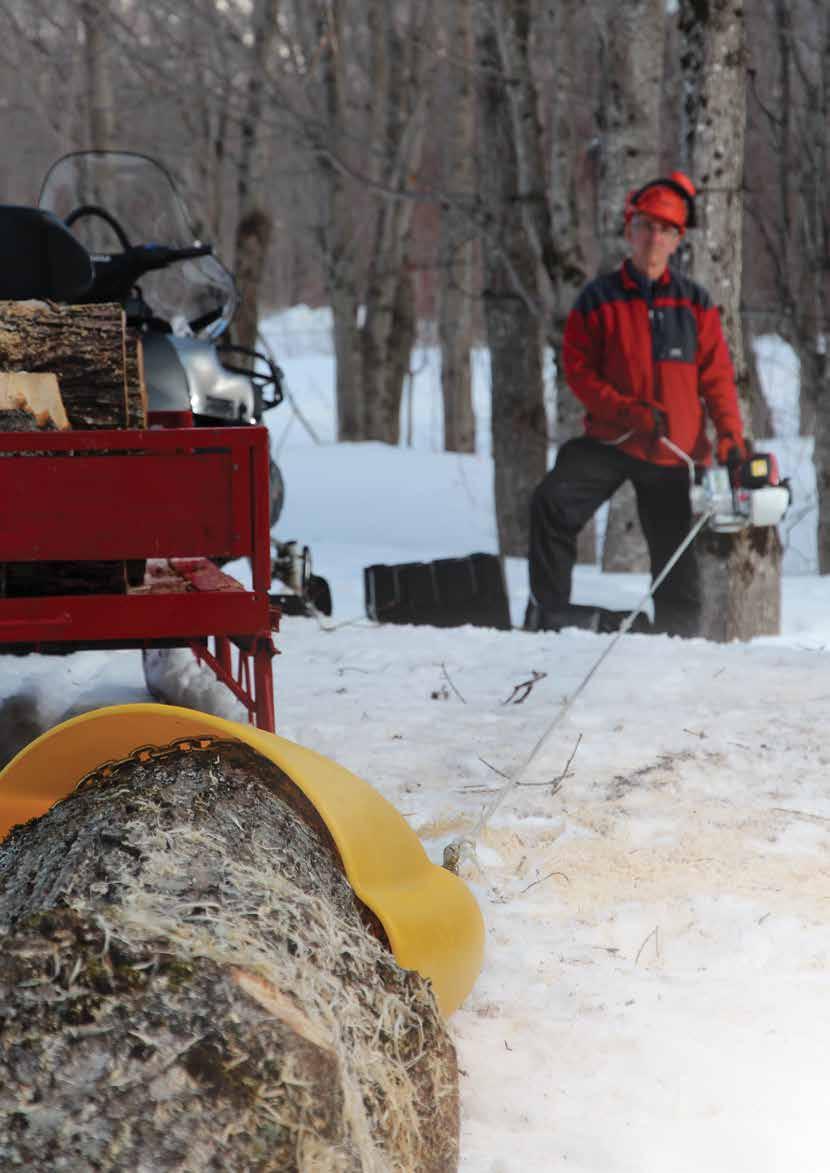

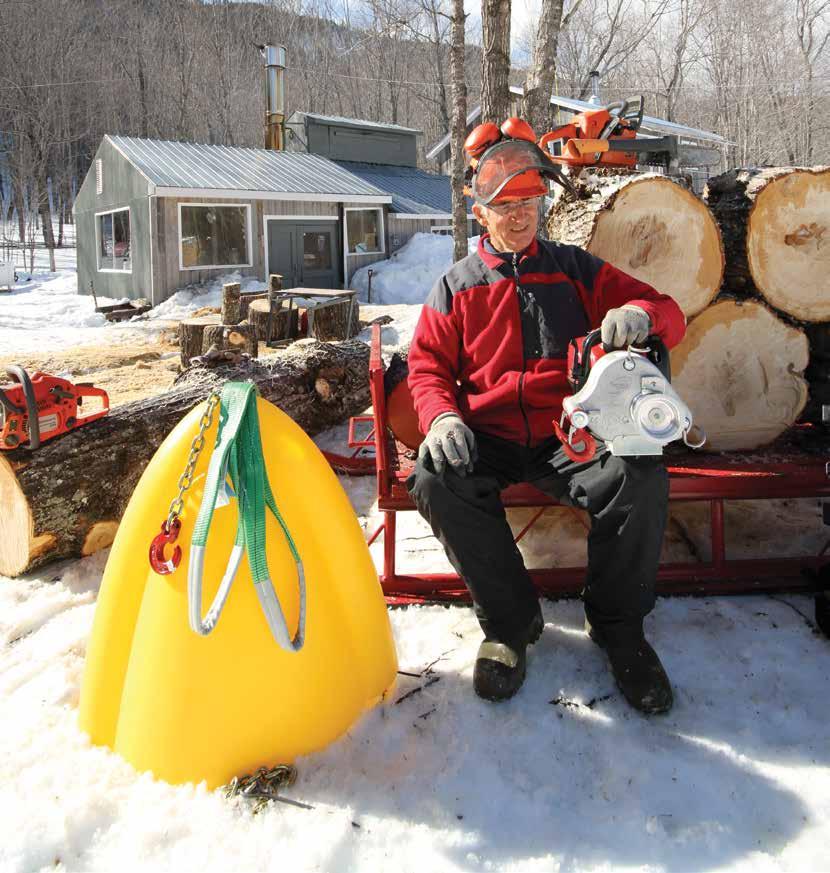

8 jte svoj navijak na maximum bez ohľadu na situáciu. DÔMYSELNÉ! OCHRANNÝ KUŽEĽ A ĎALŠIE PRÍSLUŠENSTVO Navštívte našu webovú stránku a uvidíte, ako môžete svoje terénne vozidlo premeniť na ťažný stroj jednoducho pomocou rohového bloku PCA-1270, automatického uvoľnenia PCA-1291 a priťahovacej dosky PCA PCA-1270 Otvorený rohový blok pozinkovaná oceľ. 1 oceľový kotúč s priemerom 100 mm. Funguje s modelom PCA Na lano s priemerom do 13 mm. WLL: 20 kn PCA-1291 Automatické uvoľnenie na lano s priemerom do 13 mm. Používajte s otvoreným rohovým blokom PCA PCA-1290 Ochranný kužeľ na kmene s hrúbkou do 50 cm. Ochranný kužeľ zabráni, aby kmene zastavili korene, odrezky a zvyšky stromov. Chráni tiež vaše cenné stromy na sklzovej dráhe pred poškodením. Ideálny s navijakom, štvorkolkou, snežným skútrom, malým traktorom alebo dokonca koňom. PCA-1310 Priťahovacia doska na lano a reťaz. Vhodná na ťažné zariadenia s priemerom do 50,8 mm. PCA-1295 Sťahovacia reťaz s dĺžkou 2,1 m s hákom v tvare C a oceľovým kolíkom na ľahkú inštaláciu. WLL: 20,9 kn PCA-1372 Sťahovacie lano vyrobené z vysokopevného polyetylénu (HPPE), s dĺžkou 2,1 m, kolíkom a 3 očká reťaze na zachytenie. MBS: 69 kn PCA-1282 Blokovací zachytávací hák na 6 mm a 7 mm reťaz s 3 očkami reťaze na upevnenie lana alebo karabíny. WLL: 20 kn PCA-1281 Bezpečnostný hák s pružinovou západkou. WLL: 7,3 kn PCA-1299 Hák v tvare C na zmenu akejkoľvek 6 mm alebo 7 mm reťaze na sťahovaciu reťaz. WLL: 20 kn A B C POLYESTEROVÉ POPRUHY WLL pri použití košového typu (U): kg PCA mm x 3 m PCA mm x 2,5 m PCA mm x 2 m OCEĽOVÉ ZATVÁRACIE KARABÍNY A. PCA-1276 MBS: 25 kn B. PCA-1702 MBS: 50 kn C. PCA-1701 MBS: 70 kn PCA-1151 Lapač iskier so skrutkou na motor Honda GXH-50. A C B ZVISLÉ BUBNY VRÁTANE VODIDLA NA LANO PRE NAVIJAK PCW5000 A. PCA mm B. PCA mm PRE NAVIJAK PCW3000 C. PCA mm NEWTON je jednotka sily podľa medzinárodnej sústavy. Rovná sa množstvu čistej sily potrebnej na zrýchlenie hmoty jedného kilogramu pri rýchlosti jeden meter za sekundu na druhú. LIMIT PRACOVNÉHO ZAŤAŽENIA (Working Load Limit WLL) je maximálna záťaž, ktorá sa za žiadnych okolností nesmie presiahnuť. MINIMÁLNA BRZDNÁ SILA (MBS) sa sleduje počas deštrukčného testu. Mali by ste ju vydeliť príslušným bezpečnostným deliteľom. CONVERSION CHART KN TON (M) KG LB 1 0,1 101, , , , ,45 1

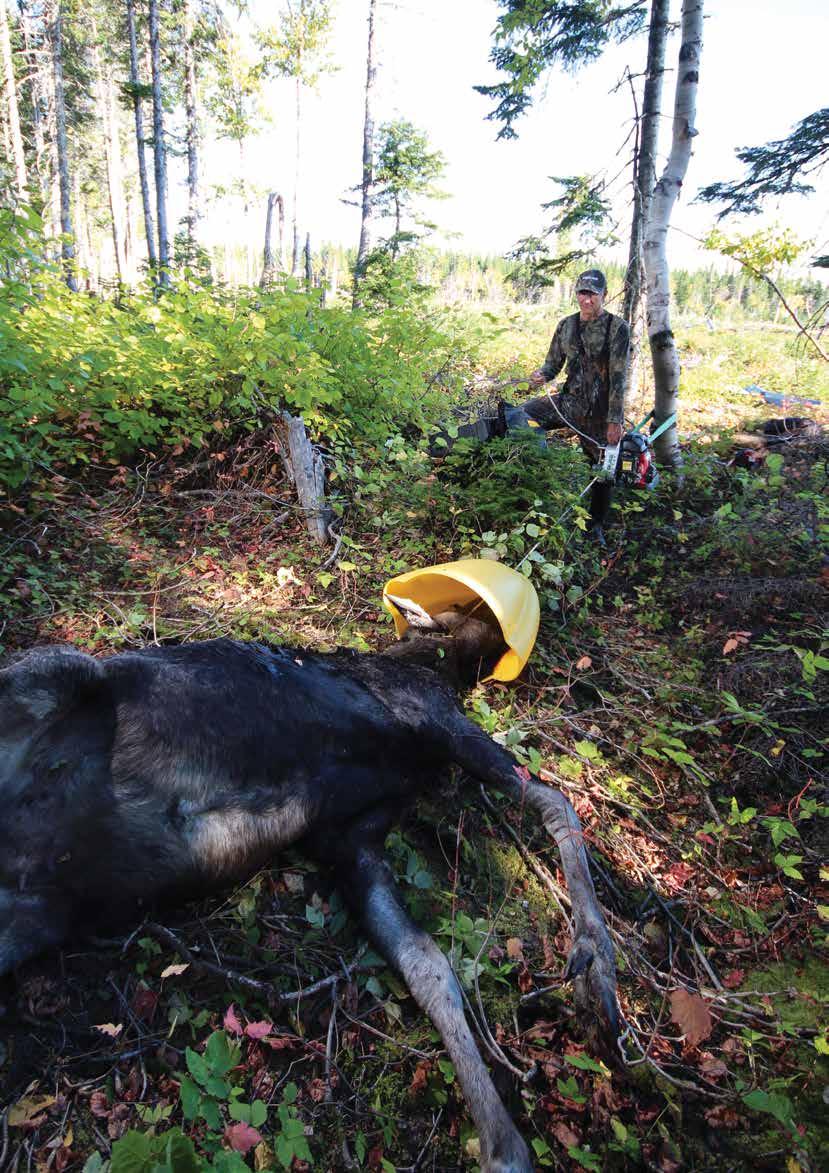

9 SÚPRAVY Na to, aby ste využívali svoj navijak na maximum a mali robotu hotovú, naši odborníci zostavili najvhodnejšie príslušenstvo na rôzne úlohy a ponúkli ho v týchto súpravách. LESNÍCKA SÚPRAVA S NAVIJAKOM PCW5000 PCW5000-FK Pri práci s drevom vám táto súprava pomôže čeliť mnohým situáciám, s ktorými sa v lese stretnete. Budete môcť znížiť trenie kmeňov po zemi, presmerovať alebo zdvojiť lano, čím z každého ťahania vyťažíte maximum. POĽOVNÍCKA SÚPRAVA S NAVIJAKOM PCW3000 PCW3000-HK Odneste navijak PCW3000 jednoducho na chrbte alebo štvorkolke a pritiahnite zver odkiaľkoľvek s touto praktickou súpravou zostavenou špeciálne pre poľovníkov, alebo keď treba navijak prenášať na veľké vzdialenosti. Vytvorte si vlastnú súpravu na stránke

10 PODEĽTE SA SO SKUTOČNÝMI ĽUĎMI V RÁMCI PORTABLE WINCH CO. Spoznajte nové tipy a triky; Podeľte sa o skúsenosti, fotografie a videá; Diskutujte na našom fóre; Klaďte otázky atď. PRIHLÁSTE SA NA ODBER NÁŠHO BULLETINU. SLEDUJTE NÁS NA VÝROBCA: PORTABLE WINCH CO. 1170, Thomas-Tremblay Street Sherbrooke, Quebec J1G 5G5 CANADA Bezplatná linka (USA a KANADA): PULL (7855) Telefón: Fax: info@portablewinch.com VÁŠ PREDAJCA: Priemyselný sortiment je k dispozícii na PCW5000-HS PCW5000-AIR PCH1000 PCH2000 PCT Portable Winch Co. Všetky práva vyhradené Slovak_A4
