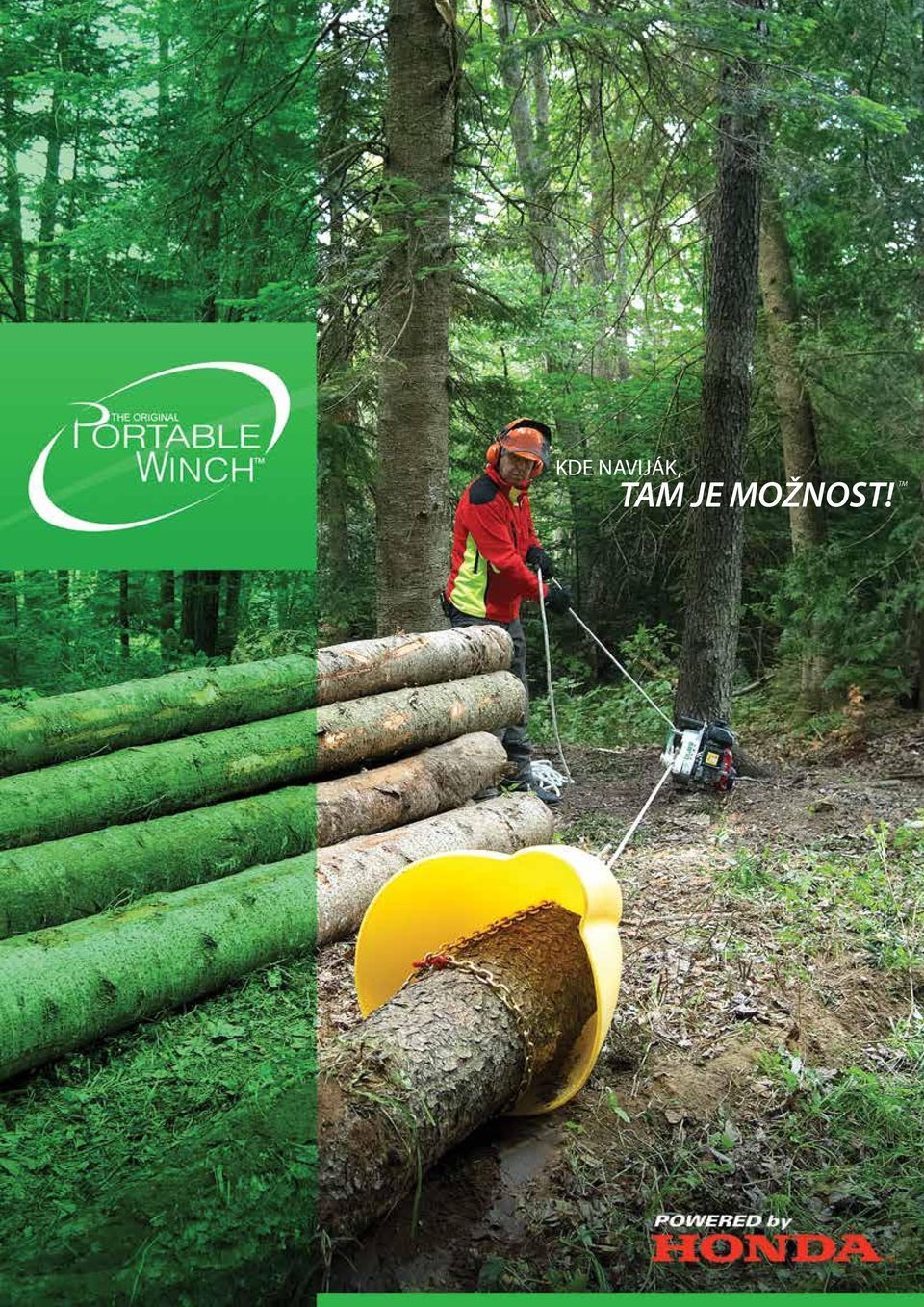

1 KDE NAVIJÁK, TM TAM JE MOŽNOST!

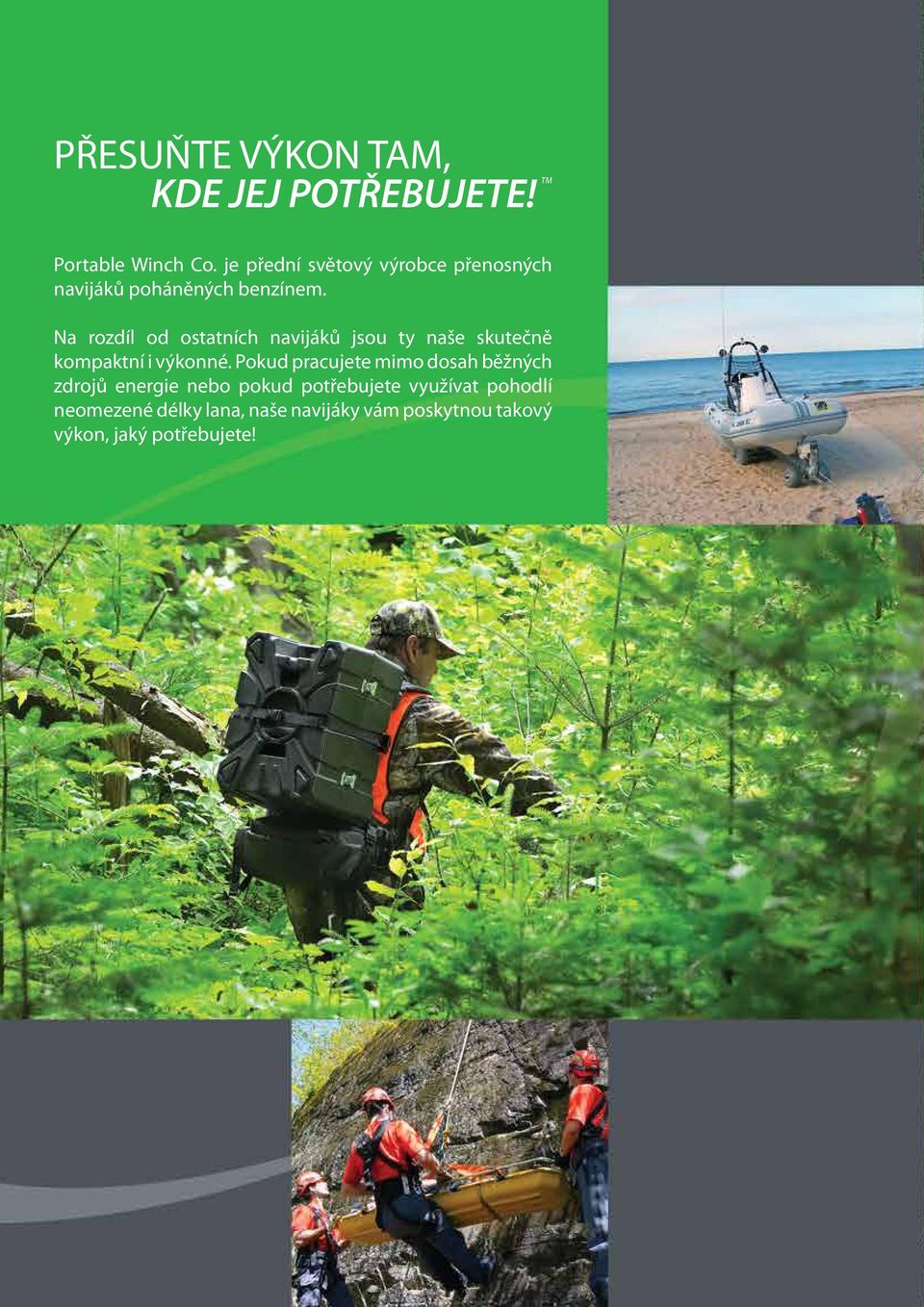

2 PŘESUŇTE VÝKON TAM, TM KDE JEJ POTŘEBUJETE! Portable Winch Co. je přední světový výrobce přenosných navijáků poháněných benzínem. Na rozdíl od ostatních navijáků jsou ty naše skutečně kompaktní i výkonné. Pokud pracujete mimo dosah běžných zdrojů energie nebo pokud potřebujete využívat pohodlí neomezené délky lana, naše navijáky vám poskytnou takový výkon, jaký potřebujete!

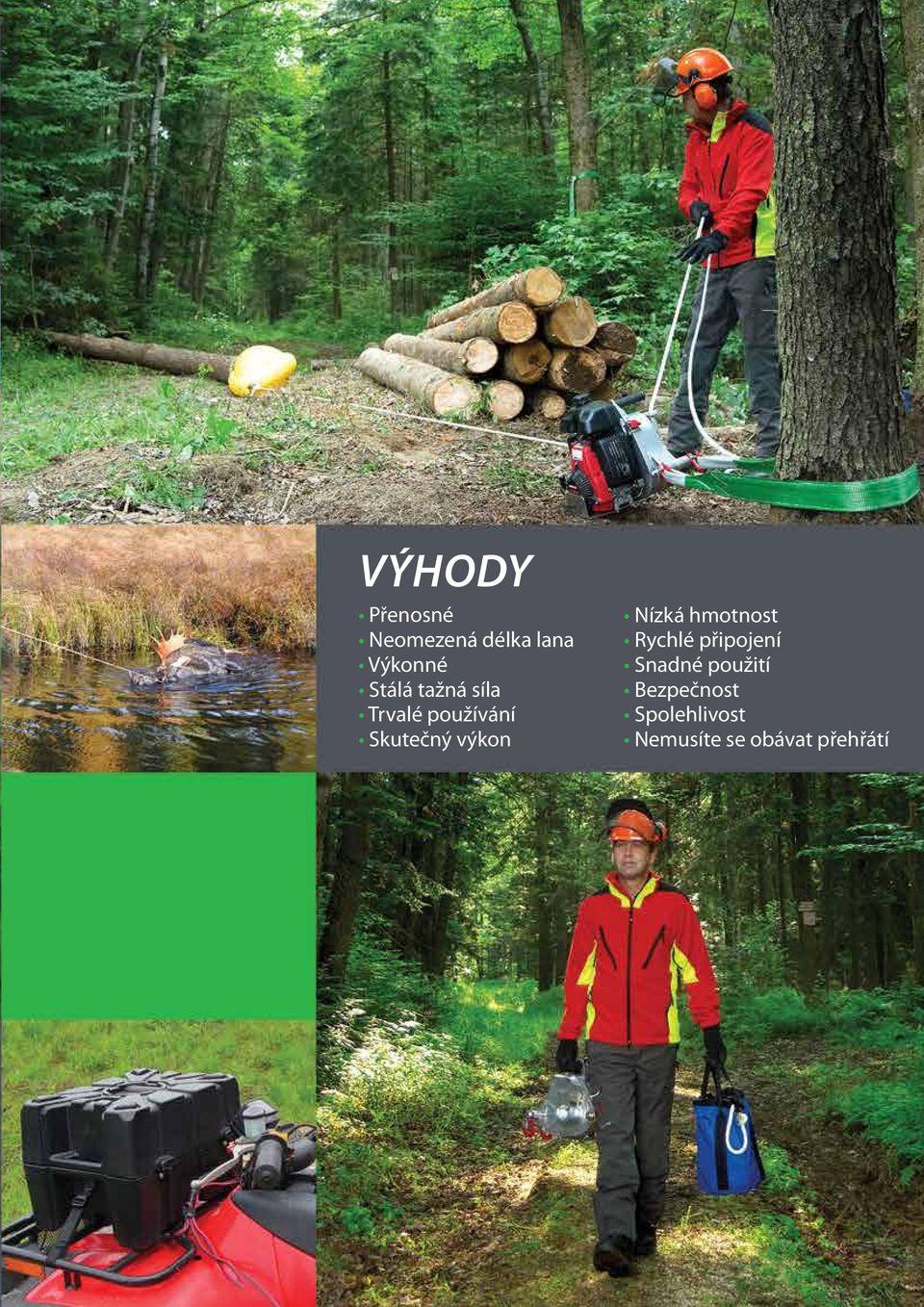

3 Výhody Přenosné Neomezená délka lana Výkonné Stálá tažná síla Trvalé používání Skutečný výkon Nízká hmotnost Rychlé připojení Snadné použití Bezpečnost Spolehlivost Nemusíte se obávat přehřátí

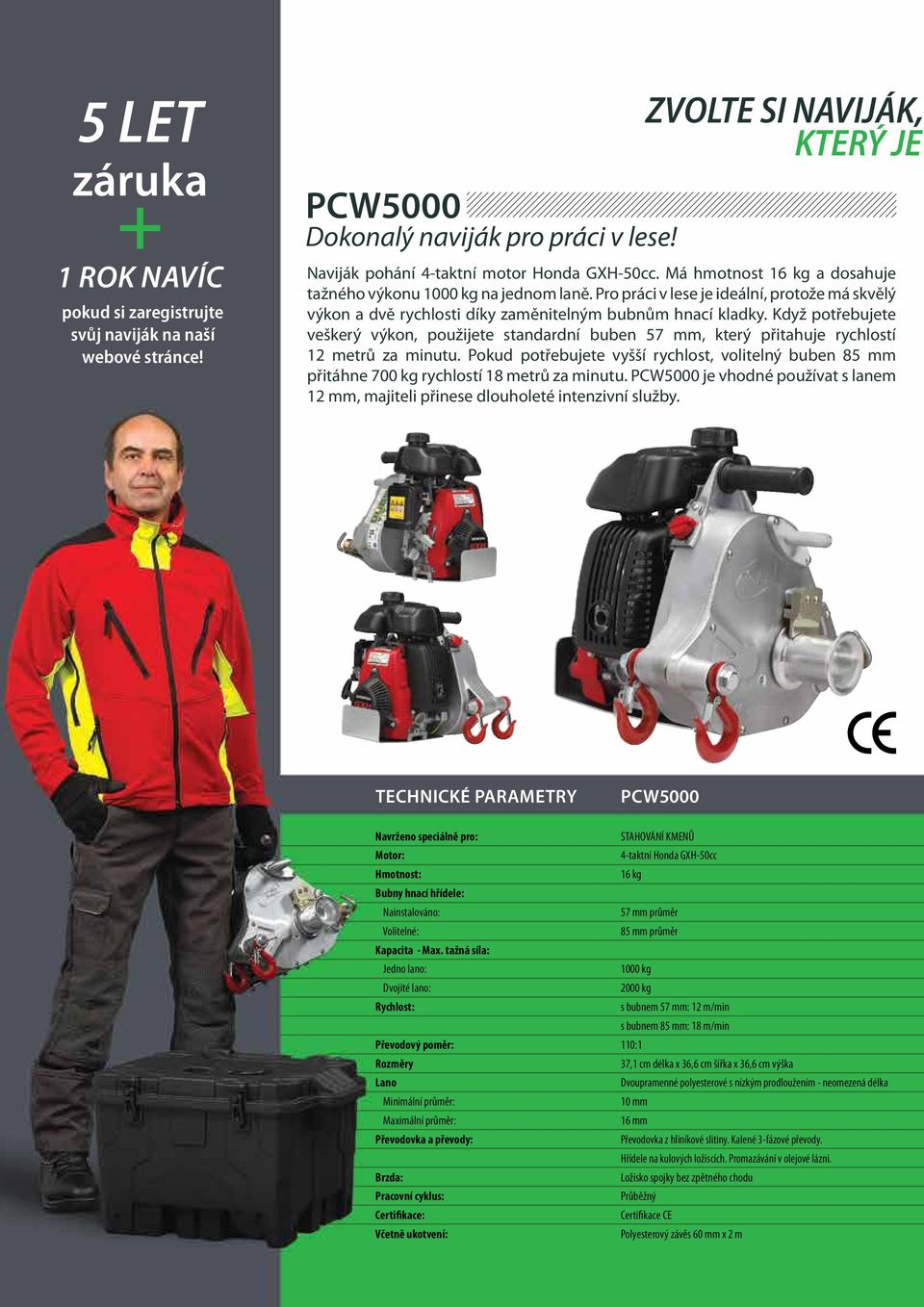

4 5 let záruka + 1 rok navíc pokud si zaregistrujte svůj naviják na naší webové stránce! PCW5000 Dokonalý naviják pro práci v lese! ZVOLTE SI NAVIJÁK, KTERÝ JE Naviják pohání 4-taktní motor Honda GXH-50cc. Má hmotnost 16 kg a dosahuje tažného výkonu 1000 kg na jednom laně. Pro práci v lese je ideální, protože má skvělý výkon a dvě rychlosti díky zaměnitelným bubnům hnací kladky. Když potřebujete veškerý výkon, použijete standardní buben 57 mm, který přitahuje rychlostí 12 metrů za minutu. Pokud potřebujete vyšší rychlost, volitelný buben 85 mm přitáhne 700 kg rychlostí 18 metrů za minutu. PCW5000 je vhodné používat s lanem 12 mm, majiteli přinese dlouholeté intenzivní služby. Technické parametry PCW5000 Navrženo speciálně pro: STAHOVÁNÍ KMENŮ Motor: 4-taktní Honda GXH-50cc Hmotnost: 16 kg Bubny hnací hřídele: Nainstalováno: 57 mm průměr Volitelné: 85 mm průměr Kapacita - Max. tažná síla: Jedno lano: 1000 kg Dvojité lano: 2000 kg Rychlost: s bubnem 57 mm: 12 m/min s bubnem 85 mm: 18 m/min Převodový poměr: 110:1 Rozměry 37,1 cm délka x 36,6 cm šířka x 36,6 cm výška Lano Dvoupramenné polyesterové s nízkým prodloužením - neomezená délka Minimální průměr: 10 mm Maximální průměr: 16 mm Převodovka a převody: Převodovka z hliníkové slitiny. Kalené 3-fázové převody. Hřídele na kulových ložiscích. Promazávání v olejové lázni. Brzda: Ložisko spojky bez zpětného chodu Pracovní cyklus: Průběžný Certifikace: Certifikace CE Včetně ukotvení: Polyesterový závěs 60 mm x 2 m

5 PRO VÁS TEN PRAVÝ! PCW3000 Ideální naviják pro lov! Tento model pohání 4-taktní motor Honda GX-35cc, který lze používat ve všech polohách. Celý naviják má hmotnost 9,5 kg a dosahuje tažného výkonu 700 kg na jednom laně. Důvodem jeho popularity u lovců je skutečnost, že přináší skvělý výkon a zabudovanou přepravu! Doplňuje jej řada speciálních příslušenství, které je určeno pro přepravu na dlouhé vzdálenosti: rám s nízkou hmotností nebo připevnění k vozidlu a ochrana díky speciálnímu a odolnému plastovému kufříku. Tento inovativní naviják nemá na trhu obdoby a je ideální pro lov. Nedosažitelná zvěř je minulostí díky této nové technologii. 1 rok záruka + 1 rok navíc pokud si zaregistrujete svůj naviják na naší webové stránce! pcw3000 LOV 360 o otáčecí 4-taktní GX-35cc 9,5 kg 76 mm průměr Neuvádí se 700 kg 1400 kg 8 m/min 200:1 35 cm délka x 28,9 cm šířka x 26,1 cm výška Dvoupramenné polyesterové s nízkým prodloužením - neomezená délka 10 mm 12 mm Převodovka z hliníkové slitiny. Kalené 3-fázové převody. Hřídele na kulových ložiscích. Promazávání v olejové lázni. Ložisko spojky bez zpětného chodu Průběžný Certifikace CE Polyesterový závěs 60 mm x 2 m

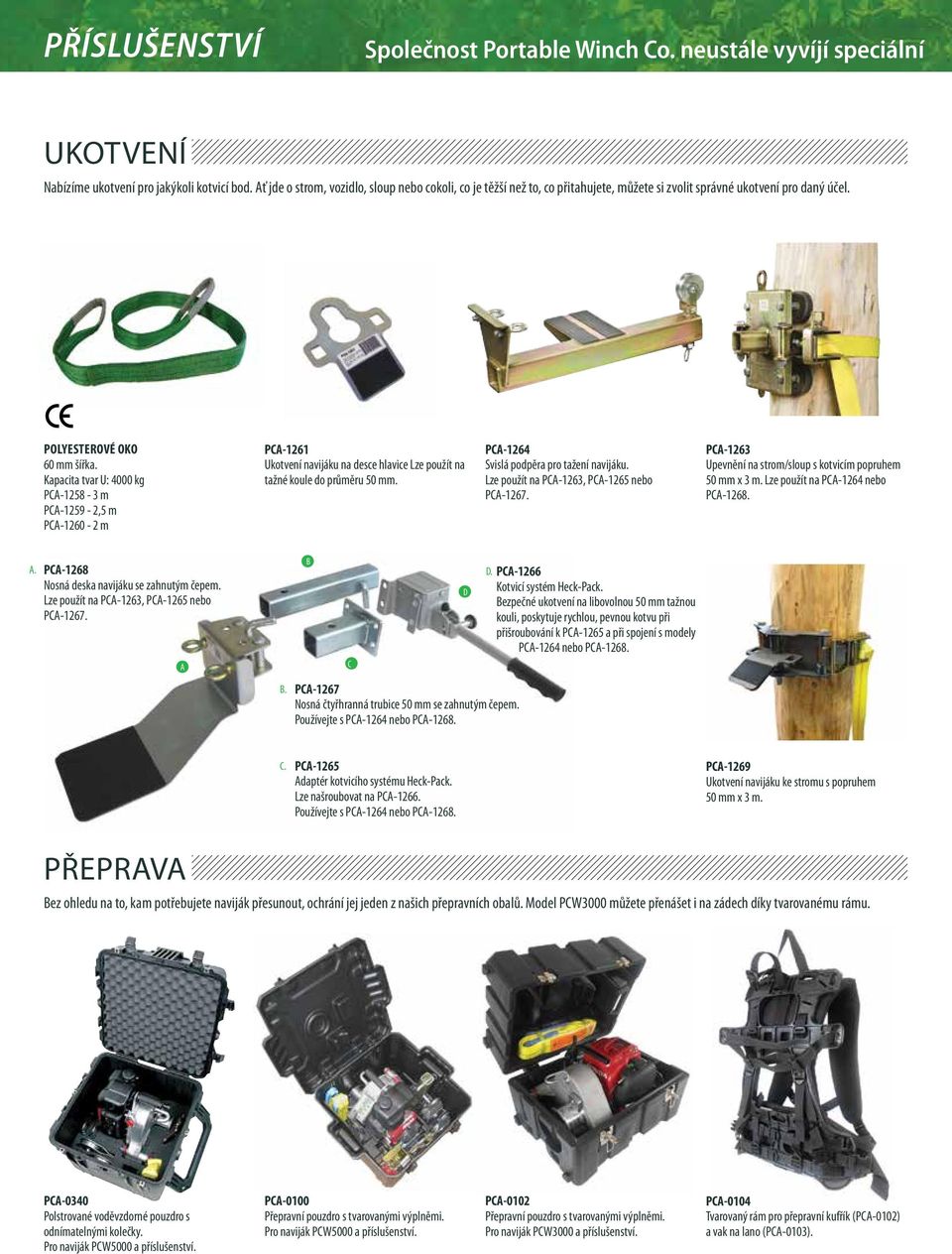

6 PŘÍSLUŠENSTVÍ Společnost Portable Winch Co. neustále vyvíjí speciální UKOTVENÍ Nabízíme ukotvení pro jakýkoli kotvicí bod. Ať jde o strom, vozidlo, sloup nebo cokoli, co je těžší než to, co přitahujete, můžete si zvolit správné ukotvení pro daný účel. Polyesterové oko 60 mm šířka. Kapacita tvar U: 4000 kg PCA m PCA ,5 m PCA m PCA-1261 Ukotvení navijáku na desce hlavice Lze použít na tažné koule do průměru 50 mm. PCA-1264 Svislá podpěra pro tažení navijáku. Lze použít na PCA-1263, PCA-1265 nebo PCA PCA-1263 Upevnění na strom/sloup s kotvicím popruhem 50 mm x 3 m. Lze použít na PCA-1264 nebo PCA A. PCA-1268 Nosná deska navijáku se zahnutým čepem. Lze použít na PCA-1263, PCA-1265 nebo PCA A B. B C PCA-1267 Nosná čtyřhranná trubice 50 mm se zahnutým čepem. Používejte s PCA-1264 nebo PCA D D. PCA-1266 Kotvicí systém Heck-Pack. Bezpečné ukotvení na libovolnou 50 mm tažnou kouli, poskytuje rychlou, pevnou kotvu při přišroubování k PCA-1265 a při spojení s modely PCA-1264 nebo PCA C. PCA-1265 Adaptér kotvicího systému Heck-Pack. Lze našroubovat na PCA Používejte s PCA-1264 nebo PCA PCA-1269 Ukotvení navijáku ke stromu s popruhem 50 mm x 3 m. PŘEPRAVA Bez ohledu na to, kam potřebujete naviják přesunout, ochrání jej jeden z našich přepravních obalů. Model PCW3000 můžete přenášet i na zádech díky tvarovanému rámu. PCA-0340 Polstrované voděvzdorné pouzdro s odnímatelnými kolečky. Pro naviják PCW5000 a příslušenství. PCA-0100 Přepravní pouzdro s tvarovanými výplněmi. Pro naviják PCW5000 a příslušenství. PCA-0102 Přepravní pouzdro s tvarovanými výplněmi. Pro naviják PCW3000 a příslušenství. PCA-0104 Tvarovaný rám pro přepravní kufřík (PCA-0102) a vak na lano (PCA-0103).

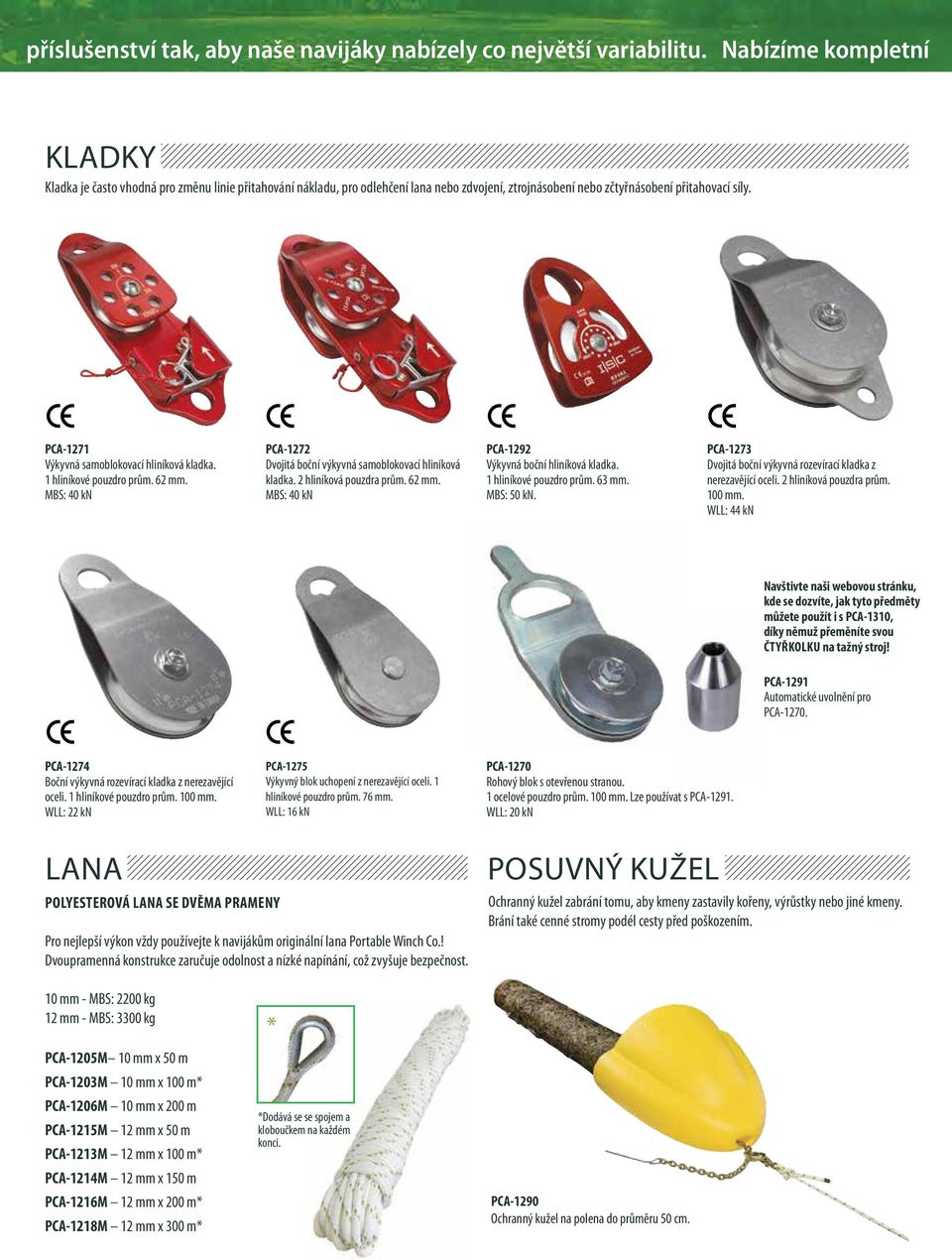

7 příslušenství tak, aby naše navijáky nabízely co největší variabilitu. Nabízíme kompletní KLADKY Kladka je často vhodná pro změnu linie přitahování nákladu, pro odlehčení lana nebo zdvojení, ztrojnásobení nebo zčtyřnásobení přitahovací síly. PCA-1271 Výkyvná samoblokovací hliníková kladka. 1 hliníkové pouzdro prům. 62 mm. MBS: 40 kn PCA-1272 Dvojitá boční výkyvná samoblokovací hliníková kladka. 2 hliníková pouzdra prům. 62 mm. MBS: 40 kn PCA-1292 Výkyvná boční hliníková kladka. 1 hliníkové pouzdro prům. 63 mm. MBS: 50 kn. PCA-1273 Dvojitá boční výkyvná rozevírací kladka z nerezavějící oceli. 2 hliníková pouzdra prům. 100 mm. WLL: 44 kn Navštivte naši webovou stránku, kde se dozvíte, jak tyto předměty můžete použít i s PCA-1310, díky němuž přeměníte svou čtyřkolku na tažný stroj! PCA-1291 Automatické uvolnění pro PCA PCA-1274 Boční výkyvná rozevírací kladka z nerezavějící oceli. 1 hliníkové pouzdro prům. 100 mm. WLL: 22 kn PCA-1275 Výkyvný blok uchopení z nerezavějící oceli. 1 hliníkové pouzdro prům. 76 mm. WLL: 16 kn PCA-1270 Rohový blok s otevřenou stranou. 1 ocelové pouzdro prům. 100 mm. Lze používat s PCA WLL: 20 kn LANA Polyesterová lana se dvěma prameny Pro nejlepší výkon vždy používejte k navijákům originální lana Portable Winch Co.! Dvoupramenná konstrukce zaručuje odolnost a nízké napínání, což zvyšuje bezpečnost. POSUVNÝ KUŽEL Ochranný kužel zabrání tomu, aby kmeny zastavily kořeny, výrůstky nebo jiné kmeny. Brání také cenné stromy podél cesty před poškozením. 10 mm - MBS: 2200 kg 12 mm - MBS: 3300 kg PCA-1205M 10 mm x 50 m PCA-1203M 10 mm x 100 m* PCA-1206M 10 mm x 200 m PCA-1215M 12 mm x 50 m PCA-1213M 12 mm x 100 m* PCA-1214M 12 mm x 150 m PCA-1216M 12 mm x 200 m* PCA-1218M 12 mm x 300 m* * *Dodává se se spojem a kloboučkem na každém konci. PCA-1290 Ochranný kužel na polena do průměru 50 cm.

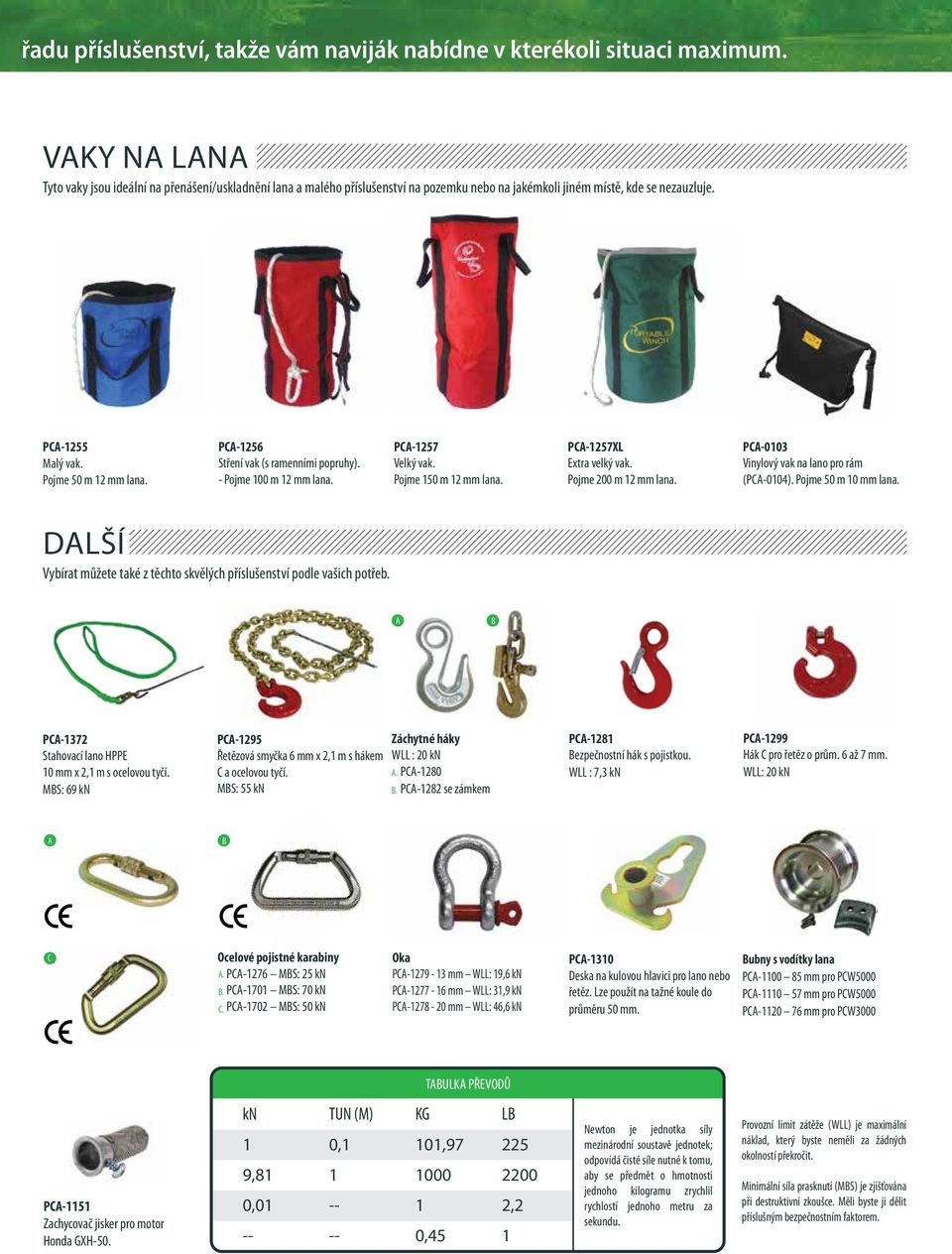

8 řadu příslušenství, takže vám naviják nabídne v kterékoli situaci maximum. VAKY NA LANA Tyto vaky jsou ideální na přenášení/uskladnění lana a malého příslušenství na pozemku nebo na jakémkoli jiném místě, kde se nezauzluje. PCA-1255 Malý vak. Pojme 50 m 12 mm lana. PCA-1256 Stření vak (s ramenními popruhy). - Pojme 100 m 12 mm lana. PCA-1257 Velký vak. Pojme 150 m 12 mm lana. PCA-1257XL Extra velký vak. Pojme 200 m 12 mm lana. PCA-0103 Vinylový vak na lano pro rám (PCA-0104). Pojme 50 m 10 mm lana. DALŠÍ Vybírat můžete také z těchto skvělých příslušenství podle vašich potřeb. A B PCA-1372 Stahovací lano HPPE 10 mm x 2,1 m s ocelovou tyčí. MBS: 69 kn PCA-1295 Záchytné háky Řetězová smyčka 6 mm x 2,1 m s hákem WLL : 20 kn C a ocelovou tyčí. A. PCA-1280 MBS: 55 kn B. PCA-1282 se zámkem PCA-1281 Bezpečnostní hák s pojistkou. WLL : 7,3 kn PCA-1299 Hák C pro řetěz o prům. 6 až 7 mm. WLL: 20 kn A B C Ocelové pojistné karabiny A. PCA-1276 MBS: 25 kn B. PCA-1701 MBS: 70 kn PCA-1702 MBS: 50 kn C. Oka PCA mm WLL: 19,6 kn PCA mm WLL: 31,9 kn PCA mm WLL: 46,6 kn PCA-1310 Deska na kulovou hlavici pro lano nebo řetěz. Lze použít na tažné koule do průměru 50 mm. Bubny s vodítky lana PCA mm pro PCW5000 PCA mm pro PCW5000 PCA mm pro PCW3000 TABULKA PŘEVODŮ PCA-1151 Zachycovač jisker pro motor Honda GXH-50. kn TUN (M) KG LB 1 0,1 101, , , , ,45 1 Newton je jednotka síly mezinárodní soustavě jednotek; odpovídá čisté síle nutné k tomu, aby se předmět o hmotnosti jednoho kilogramu zrychlil rychlostí jednoho metru za sekundu. Provozní limit zátěže (WLL) je maximální náklad, který byste neměli za žádných okolností překročit. Minimální síla prasknutí (MBS) je zjišťována při destruktivní zkoušce. Měli byste ji dělit příslušným bezpečnostním faktorem.

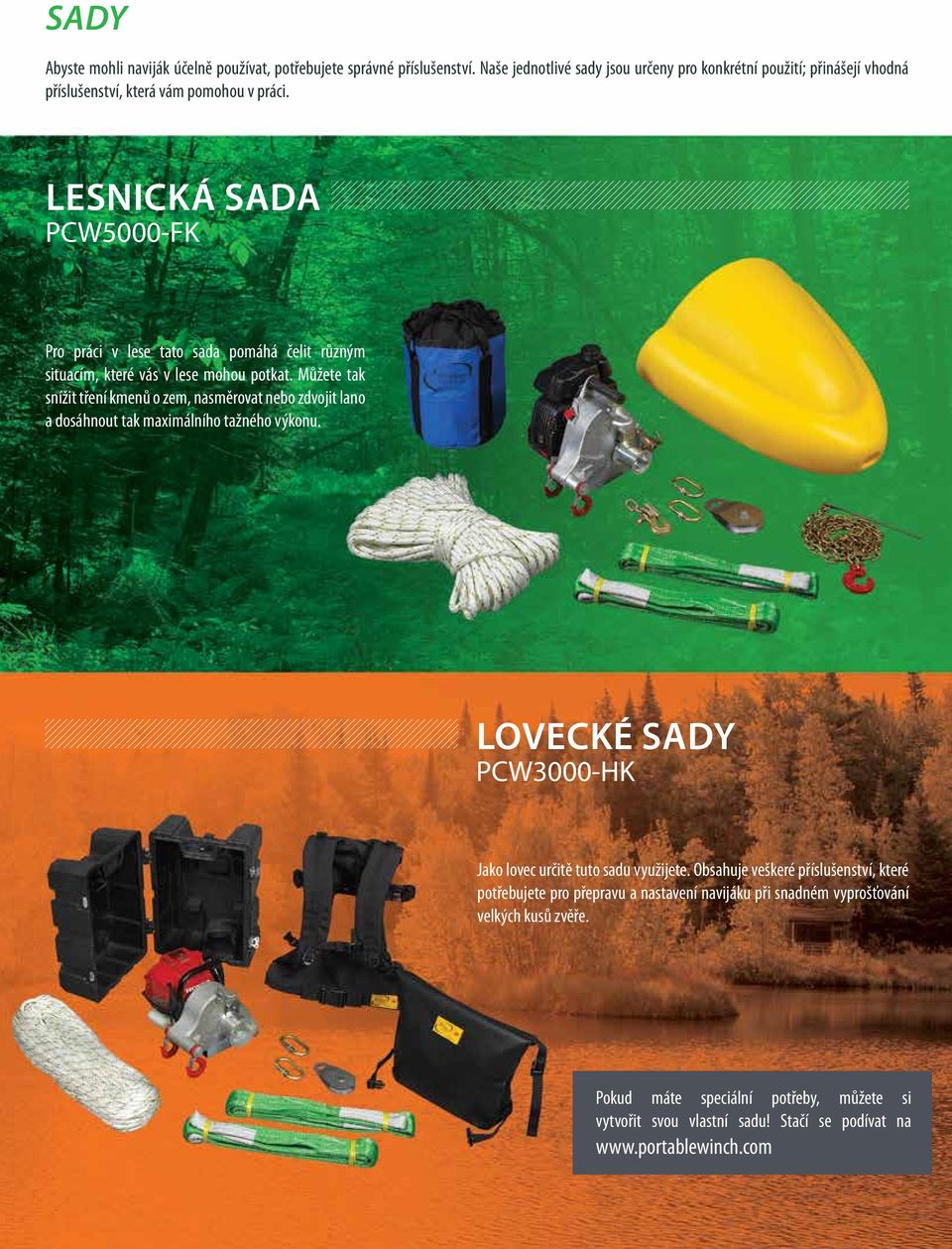

9 SADY Abyste mohli naviják účelně používat, potřebujete správné příslušenství. Naše jednotlivé sady jsou určeny pro konkrétní použití; přinášejí vhodná příslušenství, která vám pomohou v práci. Lesnická sada PCW5000-FK Pro práci v lese tato sada pomáhá čelit různým situacím, které vás v lese mohou potkat. Můžete tak snížit tření kmenů o zem, nasměrovat nebo zdvojit lano a dosáhnout tak maximálního tažného výkonu. Lovecké sady PCW3000-HK Jako lovec určitě tuto sadu využijete. Obsahuje veškeré příslušenství, které potřebujete pro přepravu a nastavení navijáku při snadném vyprošťování velkých kusů zvěře. Pokud máte speciální potřeby, můžete si vytvořit svou vlastní sadu! Stačí se podívat na

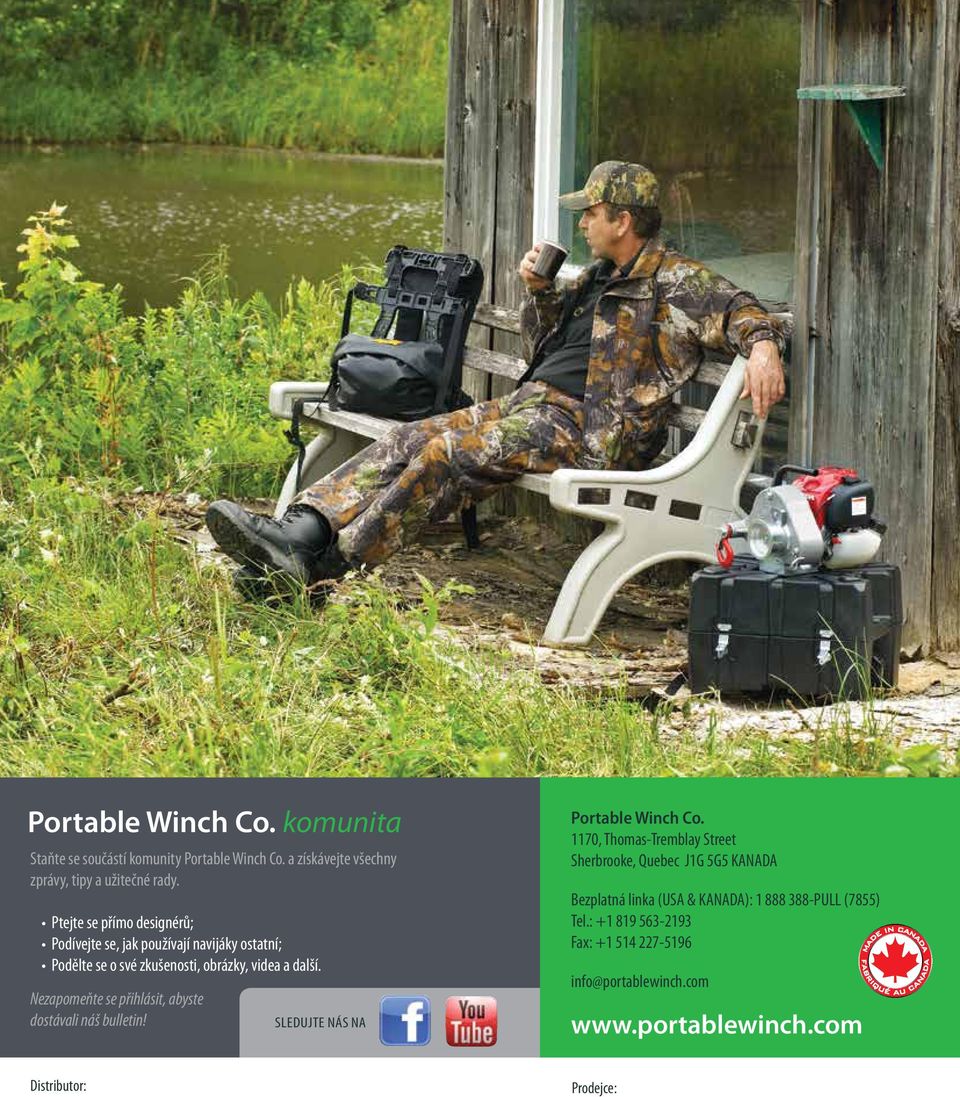

10 Portable Winch Co. komunita Staňte se součástí komunity Portable Winch Co. a získávejte všechny zprávy, tipy a užitečné rady. Ptejte se přímo designérů; Podívejte se, jak používají navijáky ostatní; Podělte se o své zkušenosti, obrázky, videa a další. Nezapomeňte se přihlásit, abyste dostávali náš bulletin! SLEDUJTE NÁS na Portable Winch Co. 1170, Thomas-Tremblay Street Sherbrooke, Quebec J1G 5G5 KANADA Bezplatná linka (USA & KANADA): PULL (7855) Tel.: Fax: info@portablewinch.com Distributor: Prodejce:
