1 JSP Měření a regulace Převodníky - NB /05 NÁVOD PRETRANS 6335 Dvouvodičový převodník s protokolem HART Vstup pro Pt100, Pt1000, Ni100, lineární odpor, B, E, J, K, L, N, R, S, T, U, W3, W5 nebo mv. Přesnost 0,05 %. Galvanické oddělení 1,5 kv ST. Výstup 4 až 20 ma. Komunikace s protokolem HART. Jedno nebo dvoukanálové provedení. Odnímatelná svorkovnice. Pro montáž na lištu DIN. Jiskrově bezpečné provedení ATEX (Ex) II 1 G Ex ia IIC T5...T6 Ga, (Ex) II 1 D Ex ia IIIC Da. Předloha: 6335V110-UK, od výrobního čísla > JSP, s.r.o. TEL. / FAX JSP Slovakia s.r.o. TEL. / FAX Raisova jsp@jsp.cz Karloveská predaj@jsp.sk CZ Jičín SK Bratislava

2 Obsah 1. Obecné pokyny a informace Použité symboly Bezpečnostní upozornění a varování Zvláštní podmínky pro použití v prostředí s nebezpečím výbuchu Rozsah dodávky Popis dodávky a balení Skladování Instalace a uvedení do provozu Obsluha a údržba Náhradní díly Opravy Záruka Ukončení provozu a likvidace Ukončení provozu Nakládání s obaly a likvidace Popis výrobku Aplikace Technický popis Montáž a instalace Pokyny pro instalaci a provoz Podmínky pro instalaci dle ATEX A Podmínky pro instalaci dle ATEX D Připojení Blokové schéma Technické parametry Zkoušky, certifikáty a normy Programování Loop Link 5905A Modem HART Komunikátor HART Připojení převodníků v zapojení Multidrop Objednání Objednací tabulka Kontakty

3 1. Obecné pokyny a informace 1.1 Použité symboly značka varování, pro bezpečné použití je nutné postupovat dle návodu. značka CE osvědčuje shodu výrobku se zákonnými požadavky výrobek nepatří do komunálního odpadu a podléhá oddělenému sběru. výrobek splňuje požadavky pro prostředí s nebezpečím výbuchu dle další specifikace CJC kompenzace studeného konce RTD odporový snímač teploty TC termoelektrický snímač teploty 1.2 Bezpečnostní upozornění a varování Přístroj nesmí být používán jinak než v souladu s tímto návodem. Pro zamezení rizika elektrického úrazu nebo požáru nesmí být překročeny maximální provozní parametry přístroje, zejména nesmí být překročen rozsah pracovních teplot působením tepla z připojených nebo okolních technologických zařízení! Přístroj instalujte do vhodného prostředí bez přímého slunečního záření, prachu, vysoké teploty, mechanických vibrací a rázů, chraňte jej před deštěm a nadměrnou vlhkostí. Pro montáž v prostředí s nebezpečím výbuchu musí být splněny následující požadavky. Výrobek může být instalován pouze kvalifikovaným pracovníkem způsobilým dle národních a mezinárodních práv, direktiv a požadavků pro dané prostředí. Opravy modulu může provést pouze firma JSP, s. r. o. Jičín 1.3 Zvláštní podmínky pro použití v prostředí s nebezpečím výbuchu Podmínky pro instalaci dle ATEX pro 6335A viz strana 5, odstavec 4.1 Podmínky pro instalaci dle ATEX pro 6335D viz strana 6, odstavec Rozsah dodávky - převodník dle objednacího čísla - návod 1.5 Popis dodávky a balení Převodník je zabalen do PE sáčku a vložen do samostatné krabičky z mikrovlnné lepenky, označené identifikačním štítkem se značkou výstupní kontroly. 1.6 Skladování V suchých prostorách s teplotou -40 až +80 C bez kondenzace vodních par. 1.7 Instalace a uvedení do provozu Po montáži a bezchybném připojení se přístroj uvede do provozu zapnutím napájecího napětí. 1.8 Obsluha a údržba Obsluha může u správně nainstalovaného přístroje pomocí komunikátoru číst nastavení a měřené hodnoty. Měnit nastavení přístroje smí pouze tehdy, pokud náhlá změna výstupního proudu nemůže způsobit poruchu technologického zařízení nebo regulace (případný regulátor přepněte na manuální řízení)! Přístroj nevyžaduje údržbu. 1.9 Náhradní díly Náhradní díly se nedodávají Opravy Záruční i pozáruční opravy provádí výrobce. Do opravy se výrobky zasílají spolu s popisem závady v obalu, který zaručuje tlumení rázů a otřesů a chrání před poškozením během dopravy Záruka Výrobce ručí ve smyslu zákona č. 513/1991 Sb. za technické a provozní parametry výrobků v rozsahu dle platné dokumentace. Záruční doba je 5 (pět) let a běží ode dne převzetí zboží kupujícím nebo od předání přepravci. Reklamace vad se uplatňuje písemně u výrobce v záruční době spolu s reklamovaným výrobkem. Reklamující uvede identifikaci výrobku, číslo dodacího listu a popis závady. Výrobce neodpovídá za vady způsobené nesprávným skladováním, nesprávným vnějším zapojením, poškozením vnějšími vlivy, zejména působením veličin nepřípustné velikosti, neodbornou montáží, chybným seřízením, nesprávnou obsluhou nebo běžným opotřebením. 2. Ukončení provozu a likvidace 2.1 Ukončení provozu Při ukončení provozu je možno po odpojení napájecího napětí provést demontáž a likvidaci. 2.2 Nakládání s obaly a likvidace Veškeré výrobcem používané obaly, obalové materiály a součásti obalů uváděné námi na trh nebo do oběhu splňují podmínky stanové zákonem č.477/2001 Sb. Společnost JSP, s.r.o. má v souvislosti s nakládáním s obaly uzavřenou smlouvu o sdruženém plnění č. EK-F s autorizovanou obalovou společností EKO-KOM a.s. a dále je zapojena do kolektivního systému RETELA, zajišťujícímu v souladu s ustanovením 37h odst. 1. písm. c) a 37n odst. 3. zákona o odpadech společné plnění povinností výrobců pro zpětný odběr, oddělený odběr, zpracování, využití a odstranění elektrozařízení a elektroodpadu na území České republiky. Elektronické výrobky, uváděné společností JSP poprvé na trh, jsou označeny značkou pro recyklaci a logem JSP. Staré výrobky mohou zákazníci vracet ve sběrných místech systému RETELA, případně v místě nákupu. Seznam sběrných míst systému RETELA najdete na stránkách

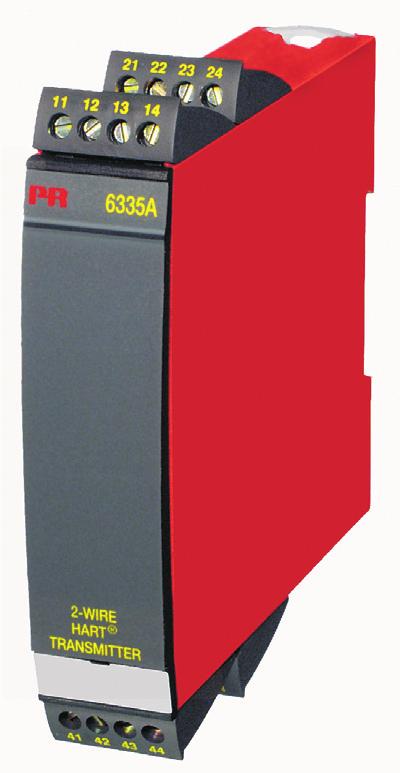

4 3. Popis výrobku PRETRANS 6335 Dvouvodičový převodník s protokolem HART Vstup pro Pt100, Pt1000, Ni100, lineární odpor, B, E, J, K, L, N, R, S, T, U, W3, W5 nebo mv. Přesnost 0,05 %. Galvanické oddělení 1,5 kv ST. Výstup 4 až 20 ma. Komunikace s protokolem HART. Jedno nebo dvoukanálové provedení. Odnímatelná svorkovnice. Pro montáž na lištu DIN. Jiskrově bezpečné provedení ATEX (Ex) II 1 G Ex ia IIC T5...T6 Ga, (Ex) II 1 D Ex ia IIIC Da. 3.1 Aplikace Linearizované měření teploty s Pt100..Pt1000, Ni100...Ni1000 nebo TC snímačem. Měření teplotního rozdílu nebo průměrné teploty 2 odporových nebo TC snímačů. Převod lineární změny odporu na standardní analogový proudový signál, například z ventilů nebo odporových snímačů hladiny. Zesílení bipolárního mv signálu na standardní ma proudový signál. Připojení až 15 převodníků na digitální 2-vodičový signál s komunikací HART. 3.2 Technický popis V několika málo sekundách může uživatel naprogramovat PR6335 pro měření teplot ve všech rozsazích definovaných normami. Vstupy pro odporové teplotní čidlo (RTD) a lineární odpor mají kompenzaci kabelu pro 2-, 3- a 4-vodičové připojení. Převodník 6335 je navržen dle bezpečnostních požadavků a je tedy vhodný pro aplikace s funkční bezpečností úrovně SIL2. Na výstupu je možné naprogramovat limitní hodnoty. Nepřetržitá kontrola důležitých uložených dat z bezpečnostních důvodů. Detekce chyby snímače podle směrnic v NAMUR NE Montáž a instalace Vertikální nebo horizontální montáž na DIN lištu. Moduly mohou být montovány bez mezery mezi přilehlými jednotkami (až 84 kanálů do jednoho metru). Pozn.: Jako bariéru Ex pro 6335D doporučujeme 5106B. Diferenční nebo průměrový RTD, TC nebo mv - 4 -

5 4. Pokyny pro instalaci a provoz 4.1 Podmínky pro instalaci dle ATEX A Pro bezpečnou instalaci převodníku 6335A musí být dodrženy následující podmínky. Převodník musí být instalován pracovníkem s příslušnou kvalifikací, který zná národní a mezinárodní zákony, směrnice a normy vztahující se k této oblasti. Rok výroby lze zjistit z prvních dvou číslic výrobního čísla. ATEX certifikát: Značení: Normy: KEMA 10ATEX 0006X II 3 G Ex na [ic] IIC T6 Gc II 3 G Ex ic IIC T6 Gc II 3 D Ex ic IIIC Dc EN :2009, EN :2007, EN :2010, EN :2006 T6: -40 Ta 60 C Prostředí s nebezpečím výbuchu Zóna 2 nebo 22 Svorky: 41, 42, 43, 44 / 51, 52, 53, Svorky: 11, 12, 13, 14 21, 22, 23, 24 Ex na [ic] 41 CH1 11 Ex na Uo: 9,6 V SS Io: 28 ma Po: 67 mw Lo: 35 mh Co: 3,5 μf U 35 V SS I = 4-20 ma Ex ic Ui: 35 V SS Li: 10 μh Ci: 2,0 nf 51 CH A 6336A 6337A Zvláštní podmínky pro bezpečné použití Typ ochrany Ex ic IIC Gc: Převodník musí být instalován v pouzdru s krytím minimálně IP 54 dle EN Typ ochrany Ex ic IIIC Dc: Převodník musí být instalován v pouzdru s krytím minimálně IP6X dle EN Povrchová teplota krytu se rovná okolní teplotě +20 K pro prachovou vrstvu s maximální tloušťkou 5 mm

6 4.2 Podmínky pro instalaci dle ATEX D Pro bezpečnou instalaci převodníku 6335D musí být dodrženy následující podmínky. Převodník musí být instalován pracovníkem s příslušnou kvalifikací, který zná národní a mezinárodní zákony, směrnice a normy vztahující se k této oblasti. Rok výroby lze zjistit z prvních dvou číslic výrobního čísla. ATEX certifikát: KEMA 09ATEX 0148 Značení: Normy: II 1 G Ex ia IIC T6..T5 Ga II 1D Ex ia IIIC Da EN :2009, EN :2007, EN :2007, EN :2006 Prostředí s nebezpečím výbuchu Zóna 0, 1, 2, 20, 21, 22 Prostředí bez nebezpečí výbuchu T5: -40 Ta 60 C T6: -40 Ta 40 C Svorky: 41, 42, 43, 44 Uo: 9,6 V SS Io: 28 ma Po: 67 mw Lo: 35 mh Co: 3,5 μf CH R Bariéra 250 < R < 1100 Ohm Svorky: 51, 52, 53, 54 Uo: 9,6 V SS Io: 28 ma Po: 67 mw Lo: 35 mh Co: 3,5 μf CH D 6336D 6337D - R Bariéra Svorky: 11,12, 13, 14 a 21, 22, 23, 24 Ui: 30 V SS Ii: 120 ma Pi: 0,84 W Li: 10 μh Ci: 2,0 nf Ex HART Komunikátor Poznámky k instalaci Čidlo není bezporuchově galvanicky odděleno od napájecích obvodů. Přesto je galvanické oddělení mezi obvody schopné odolat testovacímu napětí 500 V ST po dobu 1 minuty. Typ ochrany Ex ia IIC Ga: Převodník musí být instalován v pouzdru s krytím minimálně IP 20 dle EN Typ ochrany Ex ia IIIC Da: Převodník musí být instalován v pouzdru s krytím minimálně IP 6X dle EN Povrchová teplota krytu se rovná okolní teplotě +20 K pro prachovou vrstvu s maximální tloušťkou 5 mm

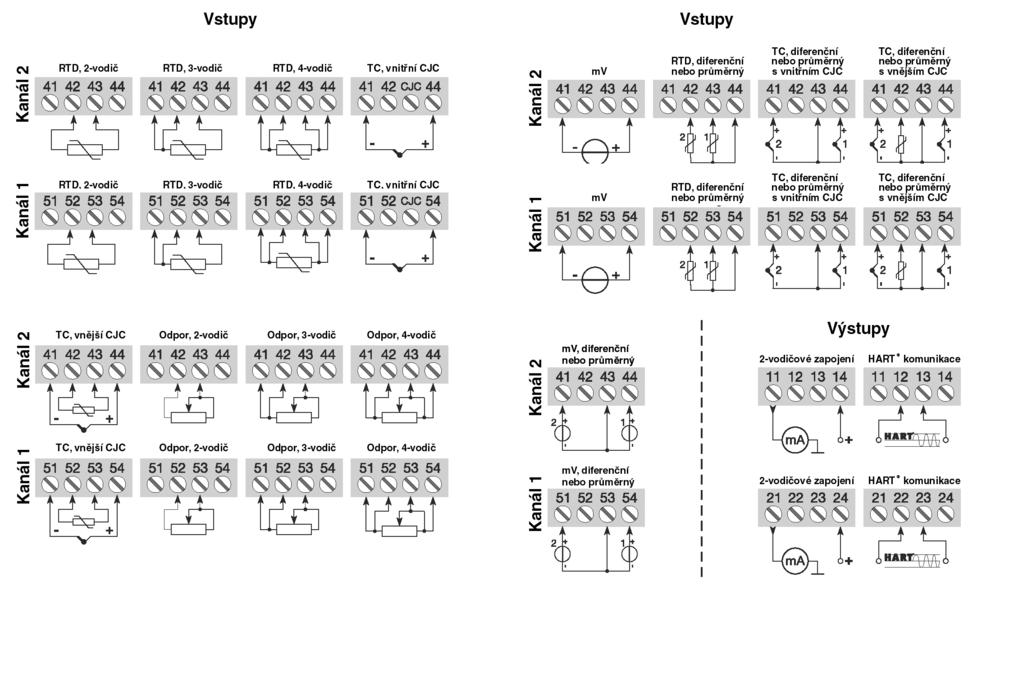

7 4.3 Připojení Kanál 2 Kanál 1 Kanál 2 Kanál 1 Kanál 2 Kanál 1 Kanál 2 Kanál Blokové schéma D - 7 -

8 5. Technické parametry Rozsah teploty okolí: Obecné specifikace: Napájecí napětí, stejnosměrné: Standardní: ATEX, FM a CSA -40 až +60 C 8 až 35 V SS 8 až 30 V SS Elektrická pevnost, zkouška / funkce: 1,5 kv ST / 50 V ST Elektrická pevnost, kanál 1 / kanál 2: Standardní: 3,75 kv ST ATEX, FM a CSA 1,5 kv ST Čas potřebný k zahřátí: 30 s Komunikační rozhraní: Loop Link a HART Signál / poměr šumu: Min. 60 db Časová odezva (programovatelná): 1 až 60 s Kontrola chyb paměti EEPROM: < 10 s Dynamika signálu, vstup: 22 bit Dynamika signálu, výstup: 16 bit Kalibrační teplota: 20 až 28 C Přesnost, platí větší z obecných a základních hodnot: Obecné hodnoty Vstup Absolutní přesnost Teplotní koeficient Všechny ± 0,05 % z měřicího rozsahu ± 0,005 % z měřicího rozsahu / C Základní hodnoty Vstup Základní přesnost Teplotní koeficient Pt100 a Pt1000 ± 0,1 C ± 0,005 C / C Ni100 ± 0,2 C ± 0,005 C / C Lineární odpor ± 0,1 Ω ± 5 mω / C Volt ± 10 μ V ± 0,5 μv / C Typ (TC) E, J, K, L, N, T, U Typ (TC) B, R, S, W3, W5 ± 0,5 C ± 0,025 C / C ± 1 C ± 0,1 C / C EMC (odolnost proti vlivům): < ± 0,1 % z měřicího rozsahu Rozšířená odolnost EMC: NAMUR NE 21 < ± 1 % z měřicího rozsahu Vliv kolísání napájecího napětí: < 0,005 % z měřicího rozsahu / V SS Maximální velikost vedení: 1 x 1,5 mm 2 lanko Relativní vlhkost: < 95 % (bez kondenzace) Rozměry: 109 x 23,5 x 104 mm Stupeň krytí: IP 20 Hmotnost (1 / 2 kanálové): 145 / 185 g Elektrická specifikace vstupu: Max. posunutí počátku: RTD a lineární odporové vstupy: 50 % z vybrané maximální hodnoty Typ RTD Min. hodnota Max. hodnota Min. rozsah Norma Pt C +850 C 10 C IEC Ni C +250 C 10 C DIN Lineární odpor 0 Ω 7000 Ω 25 Ω --- Odpor jednoho vodiče kabelu (max.): 5 Ω (se sníženou přesností měření je možné až do 50 Ω jednoho vodiče) Proud čidlem: typicky 0,2 ma Vliv odporu kabelu čidla (3-vodič): < 0,002 Ω / Ω Detekce chyby čidla: ano Detekce zkratu: pokud 0% > 30 Ω - 8 -

9 Vstup pro termočlánek (TC) Typ Minimální teplota [ C] Maximální teplota [ C] Minimální rozpětí [ C] Norma B E J K L N R S T U W3 W Kompenzace studeného konce: < ± 1 C Externí CJC s Ni100 nebo Pt100: -40 Tamb 135 C Detekce chyby čidla: ano Proud pro detekci chyby čidla: při detekci typicky 33 μa jinak 0 μa Detekce zkratu: Ne DIN DIN ASTM E ASTM E Napěťový vstup: Měřicí rozsah: Min. rozsah: Vstupní odpor: -800 až +800 mv 2,5 mv 10 MΩ Výstup: Proudový výstup: Rozsah signálu: 4 až 20 ma Min. rozsah: 16 ma Obnovovací čas: 440 ms (660 ms pro diferenční) Pevný výstupní signál mezi 4 a 20 ma Výstupní signál při chybě EEPROM: 3,5 ma Zatěžovací odpor: (V napájecí - 8) / 0,023 [Ω] Vliv zatěžovacího odporu: < ± 0,01 % z měřicího rozsahu / 100 Ω Detekce chyby čidla: Programovatelná: NAMUR NE43 horní mez: NAMUR NE43 spodní mez: Z rozsahu = z rozpětí nastaveného rozsahu 3,5 až 23 ma 23 ma 3,5 ma 6. Zkoušky, certifikáty a normy Schválení EMC 2004/108/EC EN GOST R Schválení Ex / I.S. 6335A: ATEX 94/9/EC IECEx 6335D: ATEX 94/9/EC IECEx FM certifikát CSA certifikát GOST Ex KEMA 10ATEX0006 X KEM X KEMA 09ATEX0148 KEM X 2D5A7 Funkční bezpečnost Posouzení hardwaru pro použití v SIL aplikacích. Zpráva FDMA viz

10 7. Programování PRetrans 6335 lze nakonfigurovat třemi níže uvedenými způsoby: 1. Komunikačním rozhraním firmy PR electronics A/S Loop Link 5905A a konfiguračním softwarem PReset PC. 2. Modemem HART a komunikačním softwarem PReset PC. 3. Komunikátorem HART s DDL ovladačem firmy PR electronics A/S. 7.1 Loop Link 5905A Programování popisuje následující nákres a nápověda v PReset. Při komunikaci s nenainstalovanými moduly v bezpečném prostředí lze odejmout svorky a připojit komunikační rozhraní přímo na kolíky konektorů 11, 12, 13 (kanál 1) a 21, 22, 23 (kanál 2). Loop Link 5905A není schválen pro komunikaci s moduly instalovanými v prostředí s nebezpečím výbuchu (Ex). 7.2 Modem HART Programování popisuje nákres viz níže a funkce nápovědy v PReset

11 7.3 Komunikátor HART Programování popisuje následující nákres. K získání přístupu k příkazům specifickým pro daný produkt musí být komunikátor HART opatřen DDL driverem firmy PR electronics A/S. Tento lze objednat buď u HART Communication Foundation nebo u PR electronics A/S. 7.4 Připojení převodníků v zapojení Multidrop HART komunikátor nebo PC modem může být připojen přes AB nebo BC. Pro digitální komunikaci HART na 2 vodičích lze připojit paralelně výstupy max. 15 převodníků. Před připojením je nutno každý převodník nakonfigurovat jedinečným číslem od 1 do 15. Jsou-li dva převodníky nakonfigurovány stejným číslem, budou oba dva vyloučeny. Převodníky musí být naprogramovány pro vícebodový režim (s pevným výstupním signálem 4 ma). Proto je maximální proud ve smyčce 60 ma. Komunikace buď prostřednictvím komunikátoru HART nebo modemu HART. Konfigurační software PReset PC může nakonfigurovat jednotlivý převodník pro režim Multidrop a nastavit unikátní adresu výzvy

12 8. Objednání 8.1 Objednací tabulka Typ Popis PRETRANS 6335 Dvouvodičový převodník na lištu DIN s protokolem HART Kód Verze Galvanické oddělení Kanály A 2 A standardní verze, ATEX (Ex) II 3 G, (Ex) II 3 D 1500 V ST jednoduchý A 2 B standardní verze, ATEX (Ex) II 3 G, (Ex) II 3 D 1500 V ST dvojitý D 2 A CSA, FM a ATEX (Ex) II 1 G Ex ia IIC T5...T6 Ga, (Ex) II 1 D Ex ia IIIC Da 1500 V ST jednoduchý D 2 B CSA, FM a ATEX (Ex) II 1 G Ex ia IIC T5...T6 Ga, (Ex) II 1 D Ex ia IIIC Da 1500 V ST dvojitý Kód Kalibrace KPP5 kalibrační list, kalibrace převodníku v pěti bodech rovnoměrně rozložených v nastaveném rozsahu Kód Volitelné příslušenství HARTWinCom sada nastavovacího programu HARTWinConf (CZ+EN) pro PC a modemu HARTMod HARTMod miniaturní HART modem s galvanickým oddělením 8444 nastavovací program PReset (CD-ROM) 5910 konektor s čidlem pro kompenzaci termočlánku, kanál 1 (pro 6335 A) 5910EX konektor Ex s čidlem pro kompenzaci termočlánku, kanál 1 (pro 6335 B a 6335 D) 5913 konektor s čidlem pro kompenzaci termočlánku, kanál 2 (pro 6335 A) 5913EX konektor Ex s čidlem pro kompenzaci termočlánku, kanál 2 (pro 6335 D) Příklad objednávky: PRETRANS 6335 A 2 A HARTWinCom Záruka 5 let
