1 JSP Měření a regulace Převodníky - NC /05 NÁVOD PRELEVEL 5343 Dvouvodičový programovatelný převodník pro potenciometry do 100 kohm Vstup pro lineární odpor nebo potenciometr do 100 kohm. Přesnost 0,1 %. Výstup 4 až 20 ma. Jedinečná metoda kalibrace rozsahu. Programovatelný výstup při poruše čidla. Pro montáž do hlavice typu B dle DIN. Předloha: 5343V105-UK, od výrobního čísla > JSP, s.r.o. TEL. / FAX JSP Slovakia s.r.o. TEL. / FAX Raisova jsp@jsp.cz Karloveská predaj@jsp.sk CZ Jičín SK Bratislava

2 Obsah 1. Obecné pokyny a informace Použité symboly Bezpečnostní upozornění a varovaní Zvláštní podmínky pro použití v prostředí s nebezpečím výbuchu Rozsah dodávky Popis dodávky a balení Skladování Instalace a uvedení do provozu Obsluha a údržba Opravy Záruka Ukončení provozu a likvidace Ukončení provozu Nakládání s obaly a likvidace Popis výrobku Použití Technický popis Montáž a instalace Rozměrové nákresy Pokyny pro instalaci a provoz Podmínky pro instalaci dle ATEX A Podmínky pro instalaci dle ATEX B Připojení Blokové schéma Parametry přístroje Technické parametry Zkoušky, certifikáty a normy Programování Konfigurace vstupu potenciometru Nastavení vestavěné linearizace Objednání Objednací tabulka Kontakty

3 1. Obecné pokyny a informace 1.1 Použité symboly značka varování, pro bezpečné použití je nutné postupovat dle návodu. značka CE osvědčuje shodu výrobku se zákonnými požadavky výrobek nepatří do komunálního odpadu a podléhá oddělenému sběru. výrobek splňuje požadavky pro prostředí s nebezpečím výbuchu dle další specifikace 1.2 Bezpečnostní upozornění a varovaní Převodníky musí být napájeny z bezpečného zdroje napětí splňujícího požadavky normy ČSN EN a musí být instalovány v souladu s národními požadavky a normami zajišťujícími bezpečnost. V ČR smí zařízení instalovat pouze kvalifikovaná osoba (min. osoba znalá dle 5 vyhlášky č. 50/1978 Sb.) po seznámení s tímto návodem. Přístroj nesmí být používán jinak než v souladu s tímto návodem. Pro zamezení rizika elektrického úrazu nebo požáru nesmí být překročeny maximální provozní parametry přístroje, zejména nesmí být překročen rozsah pracovních teplot působením tepla z připojených nebo okolních technologických zařízení! Převodník instalujte do vhodného prostředí bez přímého slunečního záření, prachu, vysoké teploty, mechanických vibrací a rázů, chraňte jej před deštěm a nadměrnou vlhkostí. 1.3 Zvláštní podmínky pro použití v prostředí s nebezpečím výbuchu Podmínky pro instalaci dle ATEX pro 5343A viz strana 5, odstavec 4.1 Podmínky pro instalaci dle ATEX pro 5343B viz strana 6, odstavec Rozsah dodávky K výrobku se dodává: - návod na montáž, obsluhu a údržbu 1.5 Popis dodávky a balení Převodník je zabalen do PE sáčku a vložen do samostatné krabičky z mikrovlnné lepenky, označené identifikačním štítkem se značkou výstupní kontroly. 1.6 Skladování V suchých prostorách s teplotou -40 až +80 C bez kondenzace vodních par. 1.7 Instalace a uvedení do provozu Po montáži a bezchybném připojení se přístroj uvede do provozu zapnutím napájecího napětí. 1.8 Obsluha a údržba Obsluha může u správně nainstalovaného přístroje pomocí komunikátoru číst nastavení a měřené hodnoty. Měnit nastavení přístroje smí pouze tehdy, pokud náhlá změna výstupního proudu nemůže způsobit poruchu technologického zařízení nebo regulace (případný regulátor přepněte na manuální řízení)! Přístroj nevyžaduje údržbu. 1.9 Opravy Výrobky opravuje výrobce. Do opravy se výrobky zasílají spolu s popisem závady v obalu, který zaručuje tlumení rázů a otřesů a chrání před poškozením během dopravy Záruka Výrobce ručí za technické a provozní parametry výrobků v rozsahu dle platné dokumentace. Záruční doba je 5 (pět) let a běží ode dne převzetí zboží kupujícím nebo od předání přepravci. Reklamace vad se uplatňuje písemně u výrobce v záruční době spolu s reklamovaným výrobkem. Reklamující uvede identifikaci výrobku, číslo dodacího listu a popis závady. Výrobce neodpovídá za vady způsobené nesprávným skladováním, nesprávným vnějším zapojením, poškozením vnějšími vlivy, zejména působením veličin nepřípustné velikosti, neodbornou montáží, chybným seřízením, nesprávnou obsluhou nebo běžným opotřebením. 2. Ukončení provozu a likvidace 2.1 Ukončení provozu Při ukončení provozu je možno po odpojení napájecího napětí provést demontáž a likvidaci. 2.2 Nakládání s obaly a likvidace Veškeré výrobcem používané obaly, obalové materiály a součásti obalů uváděné námi na trh nebo do oběhu splňují podmínky stanové zákonem č.477/2001 Sb. Společnost JSP, s.r.o. má v souvislosti s nakládáním s obaly uzavřenou smlouvu o sdruženém plnění č. EK-F s autorizovanou obalovou společností EKO-KOM a.s. a dále je zapojena do kolektivního systému RETELA, zajišťujícímu v souladu s ustanovením 37h odst. 1. písm. c) a 37n odst. 3. zákona o odpadech společné plnění povinností výrobců pro zpětný odběr, oddělený odběr, zpracování, využití a odstranění elektrozařízení a elektroodpadu na území České republiky. Elektronické výrobky, uváděné společností JSP poprvé na trh, jsou označeny značkou pro recyklaci a logem JSP. Staré výrobky mohou zákazníci vracet ve sběrných místech systému RETELA, případně v místě nákupu. Seznam sběrných míst systému RETELA najdete na stránkách

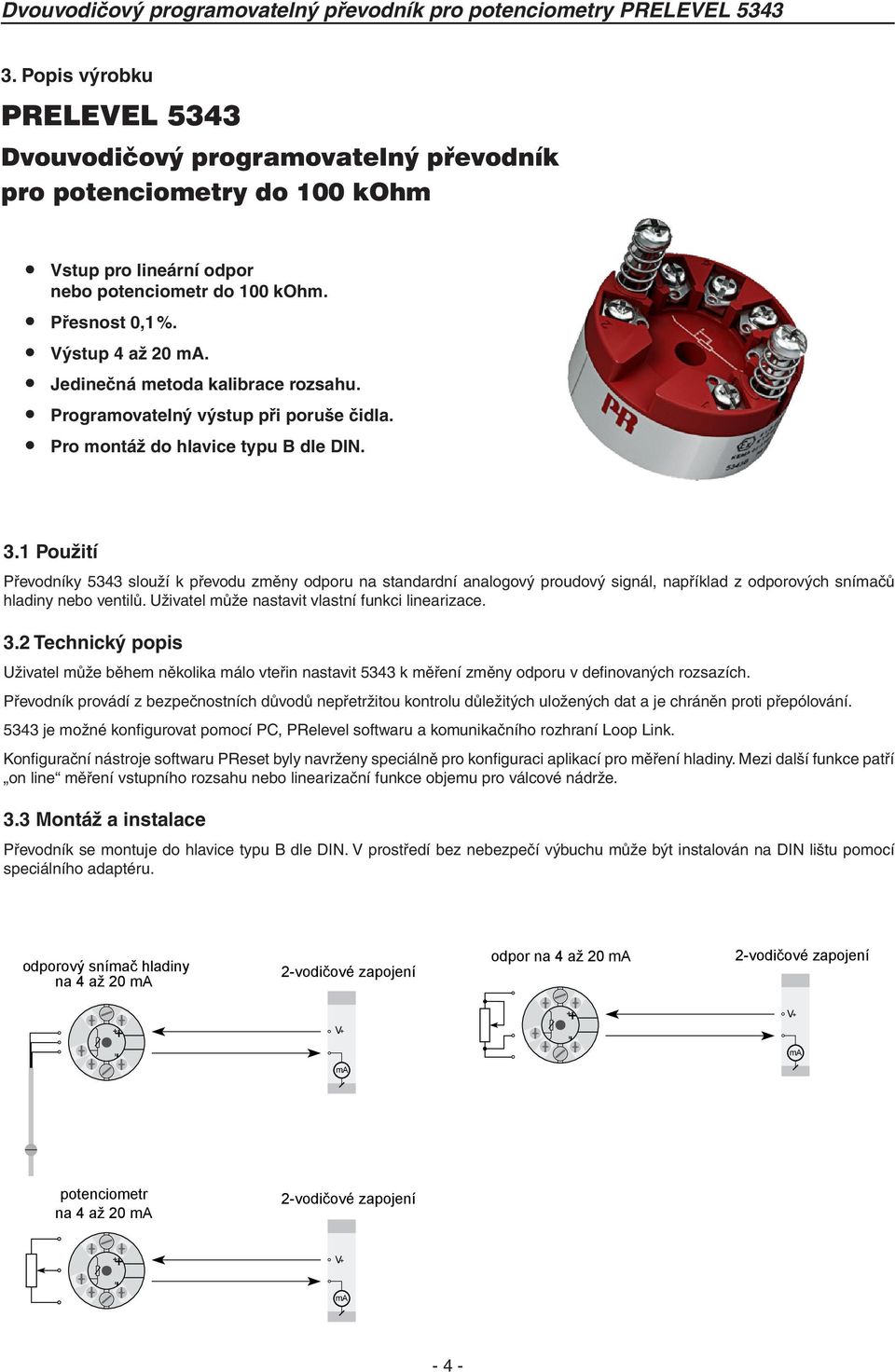

4 + - Dvouvodičový programovatelný převodník pro potenciometry PRELEVEL Popis výrobku PRELEVEL 5343 Dvouvodičový programovatelný převodník pro potenciometry do 100 kohm Vstup pro lineární odpor nebo potenciometr do 100 kohm. Přesnost 0,1 %. Výstup 4 až 20 ma. Jedinečná metoda kalibrace rozsahu. Programovatelný výstup při poruše čidla. Pro montáž do hlavice typu B dle DIN. 3.1 Použití Převodníky 5343 slouží k převodu změny odporu na standardní analogový proudový signál, například z odporových snímačů V + hladiny nebo ventilů. Uživatel může nastavit vlastní funkci linearizace. 3.2 Technický popis Uživatel může během několika málo vteřin nastavit 5343 k měření změny odporu v definovaných rozsazích. Převodník provádí z bezpečnostních důvodů nepřetržitou kontrolu důležitých uložených dat a je chráněn proti přepólování je možné konfigurovat pomocí PC, PRelevel softwaru a komunikačního rozhraní Loop Link. Konfigurační nástroje softwaru PReset byly navrženy speciálně pro konfiguraci potenciometr aplikací pro měření hladiny. 2-vodičové Mezi další zapojení funkce patří on line měření vstupního rozsahu nebo linearizační funkce objemu pro na válcové 4 až 20 nádrže. ma 3.3 Montáž a instalace Převodník se montuje do hlavice typu B dle DIN. V prostředí bez nebezpečí výbuchu může být instalován na DIN lištu pomocí speciálního adaptéru. odporový snímač hladiny na 4 až 20 ma + - V + odporový snímač hladiny na 4 až 20 ma odpor na 4 až 20 ma V + V + potenciometr na 4 až 20 ma V + odpor na 4 až 20 ma - 4 -

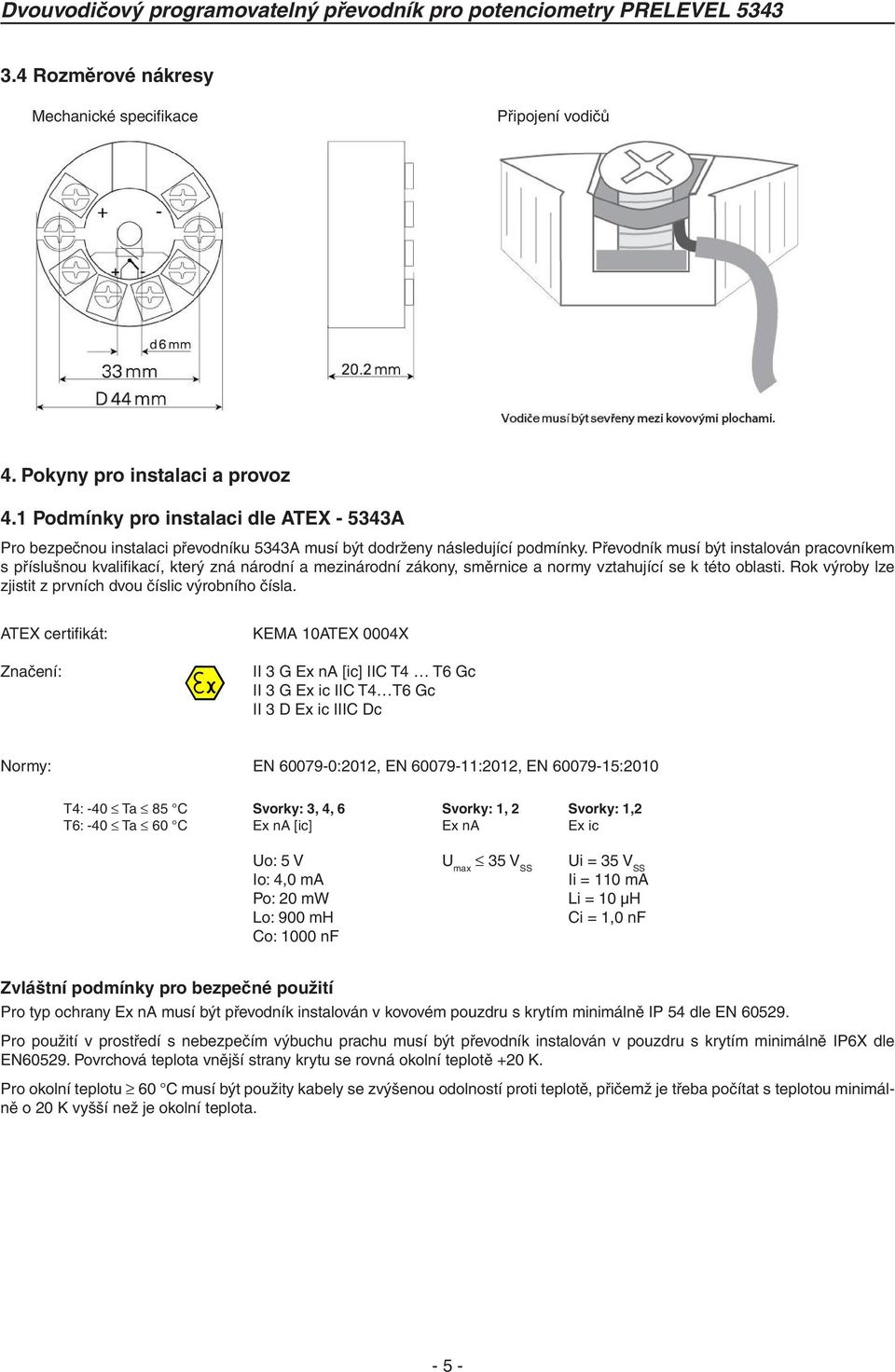

5 3.4 Rozměrové nákresy Mechanické specifikace Připojení vodičů 4. Pokyny pro instalaci a provoz 4.1 Podmínky pro instalaci dle ATEX A Pro bezpečnou instalaci převodníku 5343A musí být dodrženy následující podmínky. Převodník musí být instalován pracovníkem s příslušnou kvalifikací, který zná národní a mezinárodní zákony, směrnice a normy vztahující se k této oblasti. Rok výroby lze zjistit z prvních dvou číslic výrobního čísla. ATEX certifikát: Značení: KEMA 10ATEX 0004X II 3 G Ex na [ic] IIC T4 T6 Gc II 3 G Ex ic IIC T4 T6 Gc II 3 D Ex ic IIIC Dc Normy: EN :2012, EN :2012, EN :2010 T4: -40 Ta 85 C Svorky: 3, 4, 6 Svorky: 1, 2 Svorky: 1,2 T6: -40 Ta 60 C Ex na [ic] Ex na Ex ic Uo: 5 V U max 35 V SS Ui = 35 V SS Io: 4,0 ma Ii = 110 ma Po: 20 mw Li = 10 μh Lo: 900 mh Ci = 1,0 nf Co: 1000 nf Zvláštní podmínky pro bezpečné použití Pro typ ochrany Ex na musí být převodník instalován v kovovém pouzdru s krytím minimálně IP 54 dle EN Pro použití v prostředí s nebezpečím výbuchu prachu musí být převodník instalován v pouzdru s krytím minimálně IP6X dle EN Povrchová teplota vnější strany krytu se rovná okolní teplotě +20 K. Pro okolní teplotu 60 C musí být použity kabely se zvýšenou odolností proti teplotě, přičemž je třeba počítat s teplotou minimálně o 20 K vyšší než je okolní teplota

6 + Dvouvodičový programovatelný převodník pro potenciometry PRELEVEL Podmínky pro instalaci dle ATEX B Pro bezpečnou instalaci převodníku 5343B musí být dodrženy následující podmínky. Převodník musí být instalován pracovníkem s příslušnou kvalifikací, který zná národní a mezinárodní zákony, směrnice a normy vztahující se k této oblasti. Rok výroby lze zjistit z prvních dvou číslic výrobního čísla. ATEX certifikát: Značení: KEMA 03ATEX 1538 X II 1 G Ex ia IIC T4...T6 Ga II 1 D Ex ia IIIC Da II 1 M Ex ia I Ma Normy: EN :2012, EN :2012, EN :2007 Prostředí s nebezpečím výbuchu Zóna 0, 1, 2, 20, 21, 22 Prostředí bez nebezpečí výbuchu T4: -40 Ta 85 C T6: -40 Ta 60 C Svorky: 3, 4, 6 Uo: 30 V SS Io: 8 ma Po: 60 mw Lo: 35 mh Co: 66 nf B Svorky: 1, 2 Ui: 30 V SS Ii: 120 ma Pi: 0,84 W Li: 10 μh Ci: 1,0 nf Bariéra Zvláštní podmínky pro bezpečné použití V prostředí s nebezpečím výbuchu plynu musí být převodník instalován v pouzdru, který zajistí minimální stupeň krytí IP 20 dle EN Je-li přístroj namontován ve výbušném prostředí, které vyžaduje použití zařízení kategorie 1G, 1M nebo 2M a pouzdro je vyrobeno z hliníku, je třeba provést montáž tak, aby byly eliminovány zápalné zdroje v důsledku jiskření při nárazu nebo tření. Je-li pouzdro vyrobeno z nekovových materiálů, je třeba zabránit vzniku elektrostatického náboje. potenciometr, 3-vodič odpor, 2-vodič odpor, 3-vodič Pro montáž v prostředí s nebezpečím výbuchu prachů 3 4 platí následující 6 pokyny: Převodník je třeba namontovat do kovového uzávěru tvaru B dle DIN 43729, který zajistí minimální stupeň krytí IP6X dle EN 60529, je vhodný pro danou aplikaci a správně namontovaný. Je třeba používat kabelové průchodky a zaslepovací prvky, které jsou vhodné pro danou aplikaci a správně namontované. Pro okolní teplotu 60 C je třeba použít kabely odolné teplu, s jmenovitou hodnotou minimálně o 20 K vyšší, než je okolní teplota. Povrchová teplota uzávěru je rovna okolní teplotě zvýšené o 20 K, při tloušťce prachové vrstvy do 5 mm. 4.3 Připojení Vstup Výstup potenciometr, 3-vodič odpor, 2-vodič odpor, 3-vodič

7 4.4 Blokové schéma měření odporu potenciometr 3-vodič vstup + 6 DC DC 4 1 napájení Vss Lin. odpor jezdec vstup M U X PGA A / D C P U E E P R O M Comm. D / A Ex obvod, pouze 5343B 2 napájení ma 5. Parametry přístroje 5.1 Technické parametry Elektrická specifikace Rozsah pracovních teplot okolí: -40 až +85 C Obecná specifikace: Napájecí napětí, stejnosměrné: Standardní 8,0 až 35 V ATEX, FM, IECEx & INMETRO 8,0 až 30 V Vnitřní spotřeba 25 mw až 0,8 W Úbytek napětí 8 V SS Doba zahřívání 5 min. Komunikační rozhraní Loop Link Poměr signál / šum: min. 60 db Časová odezva (programovatelná): 0,33 až 60 s Dynamika signálu, vstup 19 bit Dynamika signálu, výstup 16 bit Kalibrační teplota 20 až 28 C Přesnost, platí větší číselná hodnota z obecných a základních hodnot Obecné hodnoty Vstup Absolutní přesnost Teplotní koeficient Lineární odpor ± 0,1 % z měřicího rozsahu ± 0,01 % z měřicího rozsahu / C : Základní hodnoty Vstup Základní přesnost Teplotní koeficient Lineární odpor ± 0,05 Ohm ± 0,002 Ohm / C Přídavná chyba EMC (odolnost): < ±0,5 % z hodnoty Vliv napájecího napětí: < 0,005 % z měřicího rozsahu / V SS Vibrace IEC : až 25 Hz ±1,6 mm 25 až 100 Hz ±4 g Maximální velikost vedení: 1 x 1,5 mm 2 lankového kabelu Vlhkost < 95 % RV (bez kondenzace) Rozměry Ø 44 x 20.2 mm Stupeň krytí (uzávěr / svorky) IP 68 / IP 00 Hmotnost 50 g - 7 -

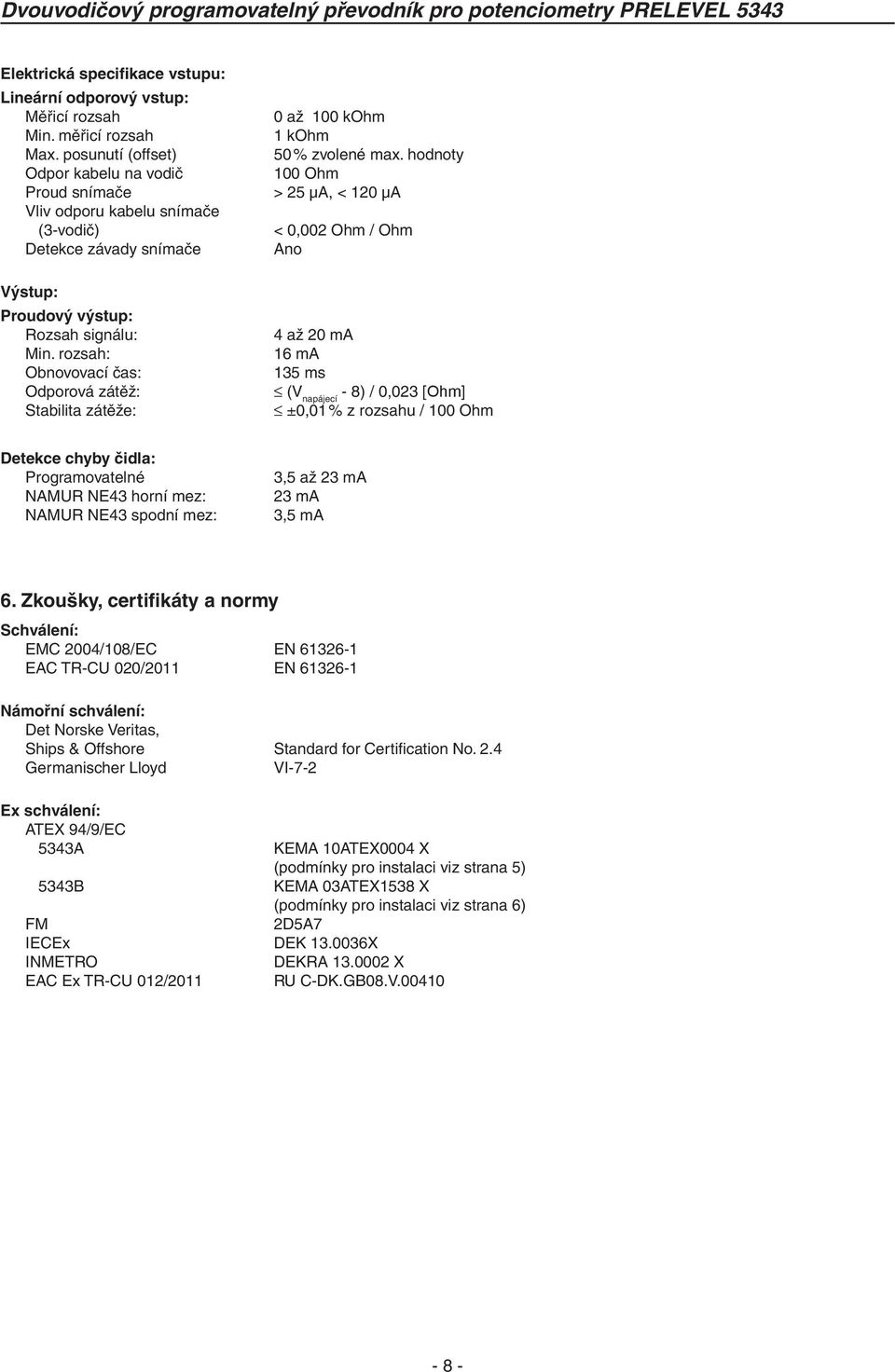

8 Elektrická specifikace vstupu: Lineární odporový vstup: Měřicí rozsah 0 až 100 kohm Min. měřicí rozsah 1 kohm Max. posunutí (offset) 50 % zvolené max. hodnoty Odpor kabelu na vodič 100 Ohm Proud snímače > 25 µa, < 120 µa Vliv odporu kabelu snímače (3-vodič) < 0,002 Ohm / Ohm Detekce závady snímače Ano Výstup: Proudový výstup: Rozsah signálu: Min. rozsah: Obnovovací čas: Odporová zátěž: Stabilita zátěže: 4 až 20 ma 16 ma 135 ms (V napájecí - 8) / 0,023 [Ohm] ±0,01 % z rozsahu / 100 Ohm Detekce chyby čidla: Programovatelné NAMUR NE43 horní mez: NAMUR NE43 spodní mez: 3,5 až 23 ma 23 ma 3,5 ma 6. Zkoušky, certifikáty a normy Schválení: EMC 2004/108/EC EN EAC TR-CU 020/2011 EN Námořní schválení: Det Norske Veritas, Ships & Offshore Standard for Certification No. 2.4 Germanischer Lloyd VI-7-2 Ex schválení: ATEX 94/9/EC 5343A KEMA 10ATEX0004 X (podmínky pro instalaci viz strana 5) 5343B KEMA 03ATEX1538 X (podmínky pro instalaci viz strana 6) FM 2D5A7 IECEx DEK X INMETRO DEKRA X EAC Ex TR-CU 012/2011 RU C-DK.GB08.V

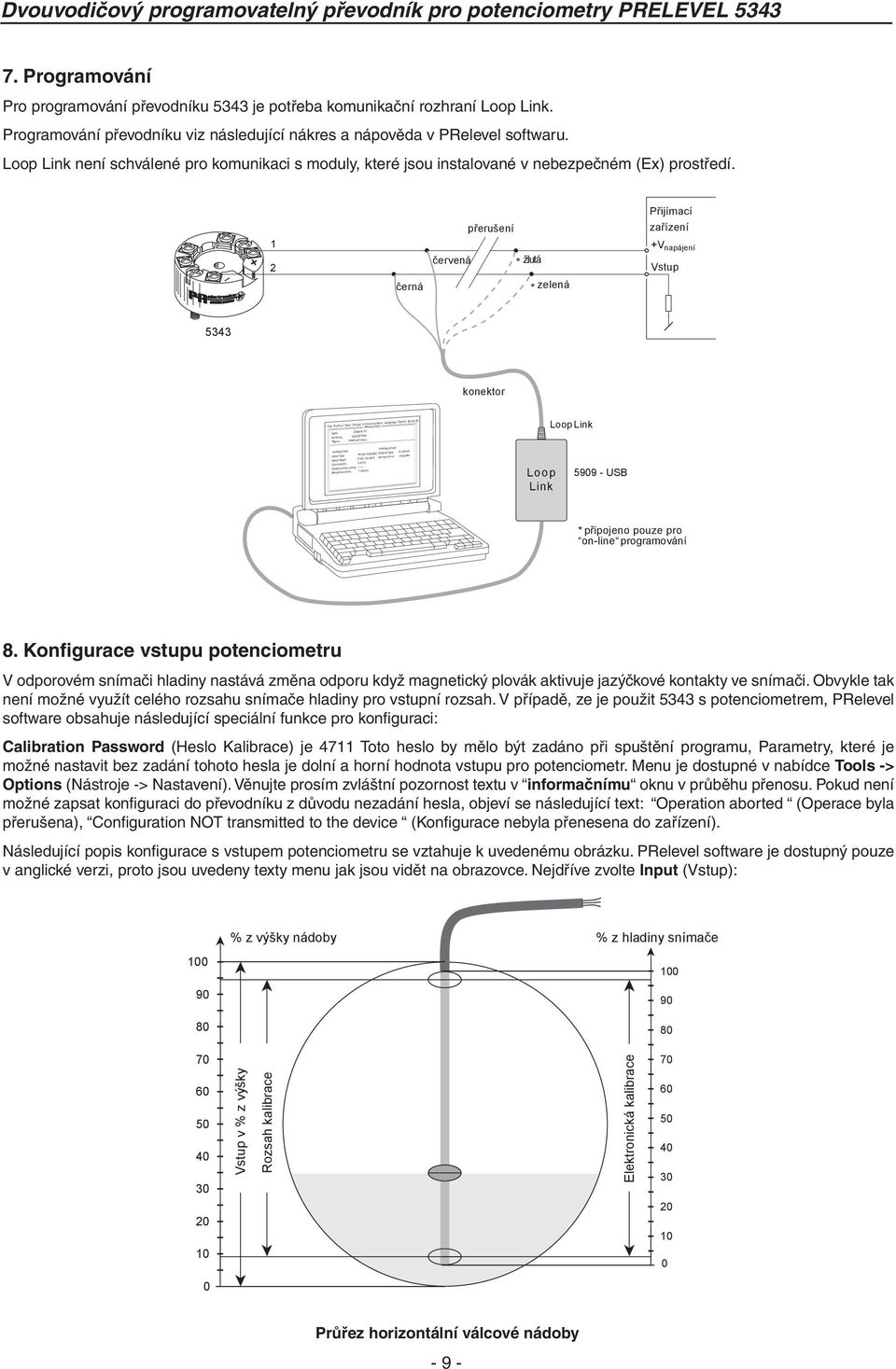

9 7. Programování Pro programování převodníku 5343 je potřeba komunikační rozhraní Loop Link. Programování převodníku viz následující nákres a nápověda v PRelevel softwaru. Loop Link není schválené pro komunikaci s moduly, které jsou instalované v nebezpečném (Ex) prostředí. 1 2 černá přerušení červená * žlutá * zelená Přijímací zařízení +V napájení Vstup 5343 konektor File Product Input Output Communication Language Option 08:30:00 PRetop 5331 Date: Serial no: Tag no: PRelectronics Loop Link Analoginput Analogoutput Input type: Pt100 DIN/IEC Output type: 4-20mA Input range: C Sensorerror: Upscale Connection: 3-w ire Cold junctioncomp: Responsetime: 1.00sec Loop Link USB * připojeno pouze pro on-line programování 8. Konfigurace vstupu potenciometru V odporovém snímači hladiny nastává změna odporu když magnetický plovák aktivuje jazýčkové kontakty ve snímači. Obvykle tak není možné využít celého rozsahu snímače hladiny pro vstupní rozsah. V případě, ze je použit 5343 s potenciometrem, PRelevel software obsahuje následující speciální funkce pro konfiguraci: Calibration Password (Heslo Kalibrace) je 4711 Toto heslo by mělo být zadáno při spuštění programu, Parametry, které je možné nastavit bez zadání tohoto hesla je dolní a horní hodnota vstupu pro potenciometr. Menu je dostupné v nabídce Tools -> Options (Nástroje -> Nastavení). Věnujte prosím zvláštní pozornost textu v informačnímu oknu v průběhu přenosu. Pokud není možné zapsat konfiguraci do převodníku z důvodu nezadání hesla, objeví se následující text: Operation aborted (Operace byla přerušena), Configuration NOT transmitted to the device (Konfigurace nebyla přenesena do zařízení). Následující popis konfigurace s vstupem potenciometru se vztahuje k uvedenému obrázku. PRelevel software je dostupný pouze v anglické verzi, proto jsou uvedeny texty menu jak jsou vidět na obrazovce. Nejdříve zvolte Input (Vstup): % z výšky nádoby % z hladiny snímače Vstup v % z výšky Rozsah kalibrace Elektronická kalibrace Průřez horizontální válcové nádoby - 9 -

10 Electrical Calibration (Elektronická kalibrace): Zadejte rozsah, který má být rozpoznán připojeným potenciometrem nebo nechte PRelevel měřit povolený rozsah. Před měřením musí být převodník připojen ke komunikačnímu rozhraní. Hodnoty na obrázku s nádobou: Dolní = 3 % a Horní = 97 %. Placement Calibration (Rozsah kalibrace) Zadejte rozsah elektronické kalibrace pomocí dolní a horní hodnoty snímače hladiny vzhledem k výšce nádoby. Tyto hodnoty se používají pro výpočet linearizace a pro výpočet 0 a 100 % výšky. Hodnoty na obrázku: Dolní = 9 % a Horní = 94 %. Input (Vstup) Zadejte požadovaný rozsah v závislosti na výšce. Pokud je dolní hodnota nastavena na 0 % a horní na 100 %, vstup nikdy nemůže klesnout pod 9 % a přesáhnout 94 % z důvodu návrhu a připojení snímače hladiny. Pokud je rozsah 4 až 20 ma, výstup bude pouze v rozmezí 5,44 až 19,04 ma. Hodnoty na obrázku: Dolní = 0 % a Horní = 100 %. 9. Nastavení vestavěné linearizace Software PRelevel obsahuje vestavěnou funkci linearizace pro horizontální válcové a kulové nádoby. Linearizace může být aktivována následujícím způsobem: Vlastní typ vstupu: Pro přístup k vlastnímu nastavení linearizace je musí vstupní pole General Type (Obecný vstup) končit textem Custom a musí být zadáno Calibration Password (Heslo Kalibrace) Aktivace linearizace: V PRelevel 5343 zvolte Options (Nastavení). Pokud je použita jedna z vestavěných linearizací, musí být v oknu Linearisation vybráno Polynomial...(Relative) aby byly načteny co nejpřesnější soubory linearizace. Soubory jsou načteny prostřednictvím následujícího menu: >Specify + výběr >File >Open v hlavním menu + volba >Jméno souboru >Otevřít v dialogové nabídce souboru. Linearizace definovaná uživatelem: Konkrétní linearizační tabulku je možné zadat pomocí menu >Specify. 10. Objednání 10.1 Objednací tabulka Typ Popis PRELEVEL 5343 Dvouvodičový programovatelný převodník do hlavice B pro potenciometry do 100 kohm Kód Verze A standardní verze, ATEX (Ex) II 3 G, (Ex) II 3 D B ATEX (Ex) II 1 G Ex ia IIC T4..T6 Ga, (Ex) II 1 D Ex ia IIIC Da, (Ex) II 1 M Ex ia I Ma Kód Kalibrace KPP5 kalibrační list, kalibrace převodníku v pěti bodech rovnoměrně rozložených v nastaveném rozsahu Kód Volitelné příslušenství 5909 program PReset včetně rozhraní Loop Link (USB) pro nastavení všech parametrů převodníku Příklad objednávky: PRELEVEL 5343 A 5909 Záruka 5 let

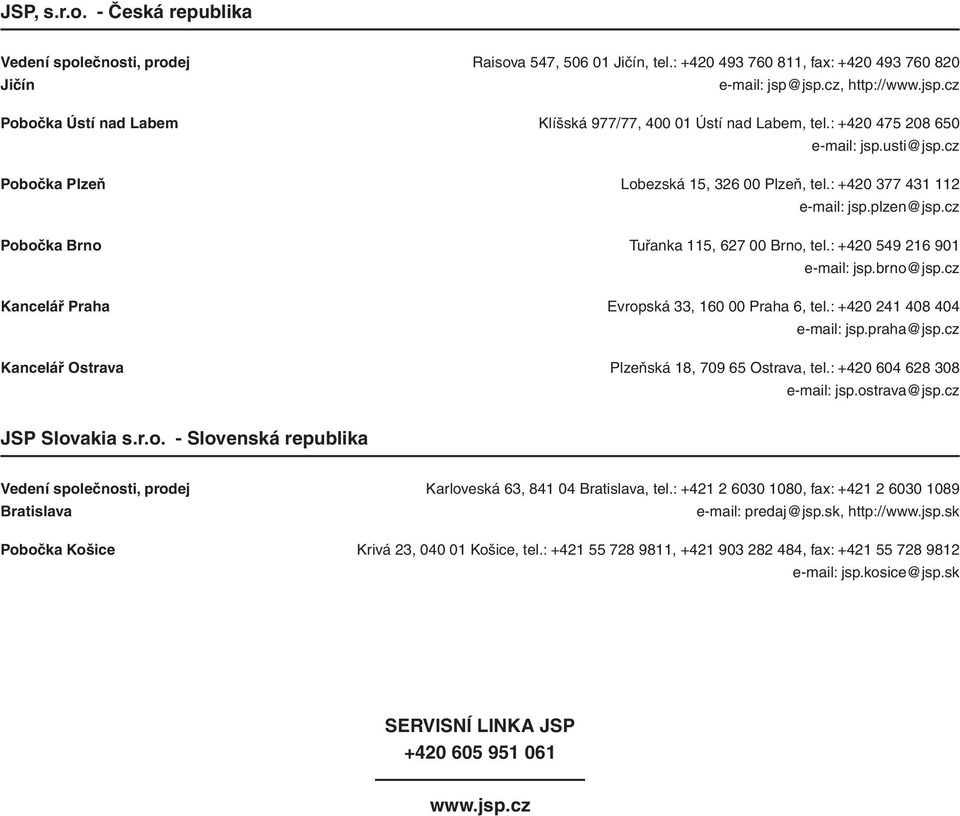

11 JSP, s.r.o. - Česká republika Vedení společnosti, prodej Raisova 547, Jičín, tel.: , fax: Jičín jsp@jsp.cz, Pobočka Ústí nad Labem Klíšská 977/77, Ústí nad Labem, tel.: jsp.usti@jsp.cz Pobočka Plzeň Lobezská 15, Plzeň, tel.: jsp.plzen@jsp.cz Pobočka Brno Tuřanka 115, Brno, tel.: jsp.brno@jsp.cz Kancelář Praha Evropská 33, Praha 6, tel.: jsp.praha@jsp.cz Kancelář Ostrava Plzeňská 18, Ostrava, tel.: jsp.ostrava@jsp.cz JSP Slovakia s.r.o. - Slovenská republika Vedení společnosti, prodej Karloveská 63, Bratislava, tel.: , fax: Bratislava predaj@jsp.sk, Pobočka Košice Krivá 23, Košice, tel.: , , fax: jsp.kosice@jsp.sk SERVISNÍ LINKA JSP
