1 Ján Skovajsa - KLIMAT flexo-potrubie, distribučné prvky výroba VZT potrubia k a t a l ó g p r o d u k t o v

2 Ján Skovajsa - KLIMAT flexo-potrubie, distrubučné prvky, montážny a závesný materiál OBSAH Ohybná hadica SEMI-flex 3 Anemostat vírivý, hranatý 17 SEMI AVH Ohybná hadica ALU-flex 4 Anemostat vírivý, kruhový 18 ALU AVK Ohybná hadica ALU-flex PLUS 5 Anemostat difúzny, hranatý 19 ALU+ ADH Ohybná izolovaná hadica SONO-flex 6 Anemostat difúzny, kruhový 20 SONO ADK Ohybná izolovaná hadica SONO-flex 7 Podlahový difúzor, kruhový 21 s parozábranou SONO-P PDK Ohybná izolovaná hadica COMBI-flex 8 Kruhová nastaviteľná dýza 22 COMBI DZ Ohybná izolovaná hadica POLY-flex 9 Výustka na hranaté potrubie, 23 POLY s reguláciou VYHR Ohybný tepelno-izolačný návlek 10 Výustka na kruhové potrubie, 24 SLE bez regulácie VYK Tanierový ventil plastový, univerzálny 11 Kruhový potrubný ventilátor 25 TVPU VENT Tanierový ventil kovový, prívodný 12 TVKP Tanierový ventil kovový, odvodný 13 TVKO Tanierový ventil nerezový, univerzálny 14 TVNU Tanierový ventil nerezový, prívodný 15 TVNP Tanierový ventil nerezový, odvodný 16 TVNO

3 Ján Skovajsa - KLIMAT flexo potrubie Ohybná hadica SEMI-flex SEMI Hliníková hadica SEMI-flex je určená pre rozvody vzduchu v objektoch. Dodávaná v stlačenom stave, po rýchlom roztiahnutí dosiahneme potrebnú dĺžku. Nie je vhodná pre vložkovanie komínov. Ťahom za oba konce a súčasným otáčaním proti smeru vinutia sa roztiahne na pôvodnú dĺžku. SEMI D - 1ks SEMI-flex hadica dĺžka 3m (stlačená na dĺžku 850mm) hrúbka 0,09 mm prevádzková teplôta -30 / +280 C maximálna rýchlosť vzduchu 25 m / s maximálny prevádzkový tlak 2000 Pa veľmi ľahká manipulácia a následné použitie použitie pre všetky polomery ohybu Ohybná hadica SEMI-flex, D=100mm (dĺža 3m) SEMI D100-1ks 80, 100, 110, 125, 150, 160, 180, 200, 225, 250, 300, 315, 355, 400 3

4 Ján Skovajsa - KLIMAT flexo potrubie Ohybná hadica ALU-flex ALU Ohybná, neizolovaná, hliníková hadica ALU-flex je špecificky vyrábaná pre nízke a stredne nízke tlaky pre vykurovacie, chladiace, ventilačné a klimatizačné systémy.jej plášť je vyrobený z hliníkového laminátu a vystužený špirálou z oceľového. Ideálne použitie pre rozvody vzduchotechniky v akomkoľvek objekte. Konštrukcia hadice zabezpečuje takmer neobmedzenú ohybnosť. ALU D - 1ks ALU-flex hadica dĺžka 10 m (balenie 0,5m v kartónovom obale) rozteč špirály 25mm rozsah prevádzkových teplôt -30 / +140 C maximálna rýchlosť vzduchu 30 m / s maximálny prevádzkový tlak 2500 Pa Ohybná hadica ALU-flex, D=125mm (dĺža 10m) ALU D125-1ks 80, 100, 125, 150, 160, 180, 200, 250, 300, 315, 355 4

5 Ján Skovajsa - KLIMAT flexo potrubie Ohybná hadica ALU-flex PLUS ALU+ Ohybná hadica ALU-flex PLUS je veľmi pevná ohybná hadica. Jej plášť je vyrobený z hliníkového laminátu a vystužený špirálou z oceľového alebo silonového drôtu. Odolnosť do teploty do 250 C. Produkt má európske schválenie nehorľavosti. ALU+ D - 1ks ALU-flex PLUS hadica dĺžka 10 m (balenie 0,5m v kartónovom obale) rozteč špirály 25mm rozsah prevádzkových teplôt -30/+250 C maximálna rýchlosť vzduchu 30 m/s maximálny prevádzkový tlak 2500 Pa Ohybná hadica ALU-flex PLUS, D=160mm (dĺža 10m) ALU+ D160-1ks 100, 125, 150, 160, 180, 200, 250, 300, 315 5

6 Ján Skovajsa - KLIMAT flexo potrubie Ohybná izolovaná hadica SONO-flex SONO Tepelne a hlukovo izolovaná ohybná hliníková hadica s mikroperforáciou SONOVAC úplne nahradí klasicky izolované potrubie, skráti dobu montáže a umožní viesť vzduchotechnické trasy aj vo veľmi ťažko prístupných priestoroch. Tepelnú izoláciu tvorí minerálna vata. Vonkajšiu vrstvu tvorí hliníková laminátová fólia, ktorá zároveň slúži ako účinná ochrana proti poškodeniu hadice. SONO D - 1ks SONO-flex hadica izolácia 20 kg/m³ minerálna vlna hrúbky 25mm vonkajší plášť z hliníka, polyesteru prevádzkových teplota -30 / +140 C maximálna rýchlosť vzduchu 30 m / s maximálny prevádzkový tlak 2000 Pa dĺžka 10 m (balenie 1m v kortóne) Ohybná hadica SONO-flex, D=200mm (dĺža 10m) SONO D200-1ks 80, 100, 125, 150, 160, 180, 200, 250, 300, 315 6

7 Ján Skovajsa - KLIMAT flexo potrubie Ohybná izolovaná hadica SONO-flex s parozábranou SONO-P Tepelne a hlukovo izolovaná ohybná hliníková hadica s parozábranou SONO-flex s mikroperforá-ciou úplne nahradí klasicky izolované potrubie, skráti dobu montáže a umožní viesť vzduchotechnické trasy aj vo veľmi ťažko prístupných priestoroch. Parozábrana je zabezpečená poly-esterovým filmom, ktorý zabraňuje prenikaniu pár. Tepelnú izoláciu tvorí minerálna vata, ktorá je chránená polyesterovým návlekom, ktorý zamedzí vniknutiu izolačných vlákien do potrubia. izolácia 20 kg/m³ minerálna vlna hrúbky 25mm vonkajší plášť z hliníka, polyesteru prevádzkových teplota -30 / +140 C maximálna rýchlosť vzduchu 30 m / s maximálny prevádzkový tlak 2000 Pa dĺžka 10 m (balenie 1m v kortóne) SONO-P D - 1ks SONO-flex hadica s parozábranou Ohybná hadica SONO-flex s parozábranou, D=250mm (dĺža 10m) SONO-P D250-1ks 100, 125, 150, 160, , 250, 315, 355 7

8 Ján Skovajsa - KLIMAT flexo potrubie Ohybná izolovaná hadica COMBI-flex COMBI Hadica COMBI-flex 160mm je plne ohybná hadica, avšak s vysokou pevnosťou. Vnútro hadice je vyrobené z hliníku a vonkajšia vrstva z ochranného plastu. Kostra hadice pozostáva zo špirálovitého drôtu. Jedná sa teda o hadicou ALU-flex v mäkkom plastovom obale, ktorý zabraňuje ľahkému prethnutiu hadice. COMBI D - 1ks SONO-flex hadica s parozábranou Dĺžka hadice 10m Dodáva sa stlačená v kartóne dĺžky 1,2 m Teplotná odolnosť -30 až +120 C Maximálny pracovný tlak: Pa Maximálna rýchlosť vzduchu: 30 m/s Ohybná hadica COMBI-flex, D=315mm (dĺža 10m) COMBI D315-1ks 100, 125, 150, 160, , 250, 315, 355

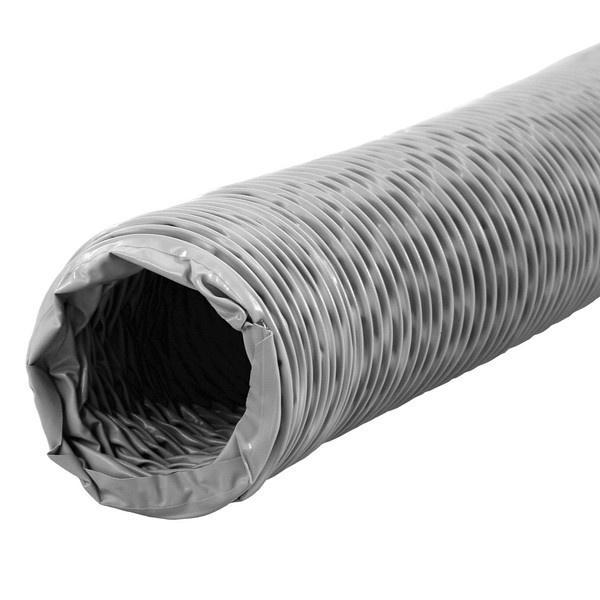

9 Ján Skovajsa - KLIMAT flexo potrubie Ohybná izolovaná hadica POLY-flex POLY Hadica POLY-flex je ohybná hadica, so zosilnenou PVC vrstvou. Určená je pre nízko a stredo-tlakové systémy. Tlmí vybrácie a vyznačuje sa vysokou pružnosťou. Vhodná pre časté premiestňovanie. Hadica má hladký vnútrný povrch, ktorý zaisťuje malú tlakovú stratu a obmedzuje usadzovanie prachu na vnútorných stenách. Dĺžka hadice 10m Dodáva sa stlačená v kartóne dĺžky 0,5 m Teplotná odolnosť -10 až +75 C Maximálny pracovný tlak: Pa Maximálna rýchlosť vzduchu: 30 m/s POLY D - 1ks POLY-flex hadica s parozábranou Ohybná hadica POLY-flex, D=355mm (dĺža 10m) POLY D355-1ks 100, 125, 150, 160, 180, , 250, 300, 315, 355, 400

10 Ján Skovajsa - KLIMAT flexo potrubie Ohybný tepelno-izolačný návlek SLEEVE Vysoko ohybný tepelne izolačný návlek SLEEVE, ktorý je určený na izoláciu potrubia. Tepelnú izoláciu tvorí minerálna vata hrúbky 25mm. Vonkajší obal je z odolného vrstveného hliníkového laminátu. SLE D - 1ks SONO-flex hadica dĺžka 3m hrúbka izoláce 25mm teplotná odolnosť do +140 C balené v stočenej rolke Ohybný tepelnoizolačné návlek SLEEVE D=200mm (dĺža 3m) SLE D200-1ks 100, 125, 160, 200, 250, 315

11 Tanierový ventil plastový, univerzálny TVPU Plastový tanierový ventil univerzálny - TVPU sa používa na prívod a odvod vzduchu. Otáčanie stredového disku umožňuje reguláciu privádzaného vzduchu. Disk sa v požadovanej polohe zafixuje kontramaticou. Ventil je vybavený prítlačnými pružinami a tesniacim krúžkom. TVPU D - 1ks tanierový ventil plastový univerzálny teplotná odolnosť -10 C až +65 C nízka tlaková strata nízka hlučnosť upevňovací rámik s bajonetovým závitom materiál polypropylén bielej farby na spodnej strane tesniaci polyuretánový krúžok poloha sa fixuje pomocou kontramatky Tanierový ventil plastový univerzálny, D=160mm TVPU D160-1ks 100, 125, 150, 160, 200

12 Tanierový ventil kovový, prívodný TVKP Kovový ventil tanierového tvaru, konštrukčne a tvarovo prispôsobený pre použitie ako koncový distribučný element pre prívod vzduchu. Stredový disk umožňuje reguláciu privádzaného vzduchu. Jednoduchá inštalácia do steny, podhľadov, stavebných konštrukcií. TVKP D - 1ks tanierový ventil kovový prívodný nízka tlaková strata nízka hlučnosť upevňovací rámik s bajonetovým závitom materiál pozinkovaný plech náter bielej farby regulácia pootáčaním stredového disku poloha sa fixuje pomocou kontramatky Tanierový ventil kovový - odvodný, D=160mm TVKP D160-1ks 80, 100, 125, 160, 200

13 Tanierový ventil kovový odvodný TVKO Kovový ventil tanierového tvaru, ideálne použitie ako koncový distribučný element pre odvod vzduchu. Stredový disk umožňuje reguláciu odvádzaného vzduchu. Jednoduchá inštalácia do steny, podhľadov, stavebných konštrukcií. Špeciálny tvar pre dosiahnutie nízkej hlučnosti. TVKO D - 1ks tanierový ventil kovový odvodný nízka tlaková strata upevňovací rámik s bajonetovým závitom materiál pozinkovaný plech náter bielej farby regulácia pootáčaním stredového disku poloha sa fixuje pomocou kontramatky Tanierový ventil kovový - odvodný, D=160mm TVKO D160-1ks 80, 100, 125, 150, 160, 200

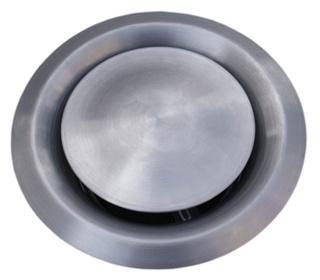

14 Tanierový ventil nerezový, univerzálny TVNU Vzduchové ventily sa môžu používať na prívod i na odvod vzduchu. Sú vyrobené z CrNi ocele - žiadna korózia, brúsený povrch, jednoduché nastavenie vzduchu otáčaním stredového disku. Poistné matice umožňujú nastaviť požadovaný prietok. Špeciálna konštrukcia zaisťuje nízku hladinu hluku. Vysoko kvalitný a moderný dizajn. poloha sa fixuje pomocou kontramatky regulácia pootáčaním stredového disku materiál CrNi TVNU D - 1ks tanierový ventil nerezový univerzálny Tanierový ventil nerezový univerzálny, D=160mm TVNU D160-1ks 100, 125, 150, 160, 200

15 Tanierový ventil nerezový prívodný TVNP Vyrobené z nerez ocele. Jednoduché nastavenie vzduchu otáčaním stredového disku. Poistné matice umožňujú nastaviť požadovaný prietok. Špeciálna konštrukcia zaisťuje nízku hladinu hluku. Vysoko kvalitný a moderný dizajn. TVNP D - 1ks tanierový ventil chrómový univerzálny poloha sa fixuje pomocou kontramatky regulácia pootáčaním stredového disku materiál nerez oceľ. Tanierový ventil nerezový prívodný, D=125mm TVNP D125-1ks 100, 125, 150, 160, 200

16 Tanierový ventil nerezový odvodný TVNO Vyrobené z nerez ocele. Jednoduché nastavenie vzduchu otáčaním stredového disku. Poistné matice umožňujú nastaviť požadovaný prietok. Špeciálna konštrukcia zaisťuje nízku hladinu hluku. Vysoko kvalitný a moderný dizajn. TVNO D - 1ks tanierový ventil chrómový univerzálny poloha sa fixuje pomocou kontramatky regulácia pootáčaním stredového disku materiál nerez oceľ. Tanierový ventil nerezový odvodný, D=200mm TVNO D200-1ks 100, 125, 150, 160, 200

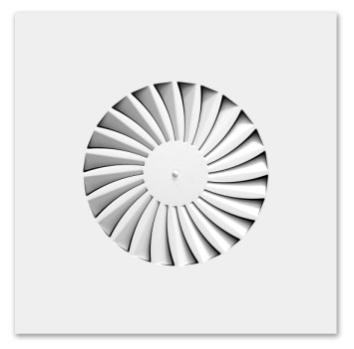

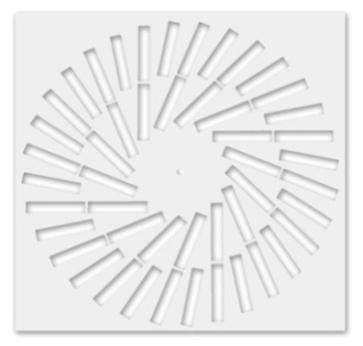

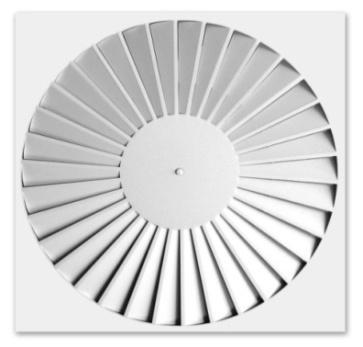

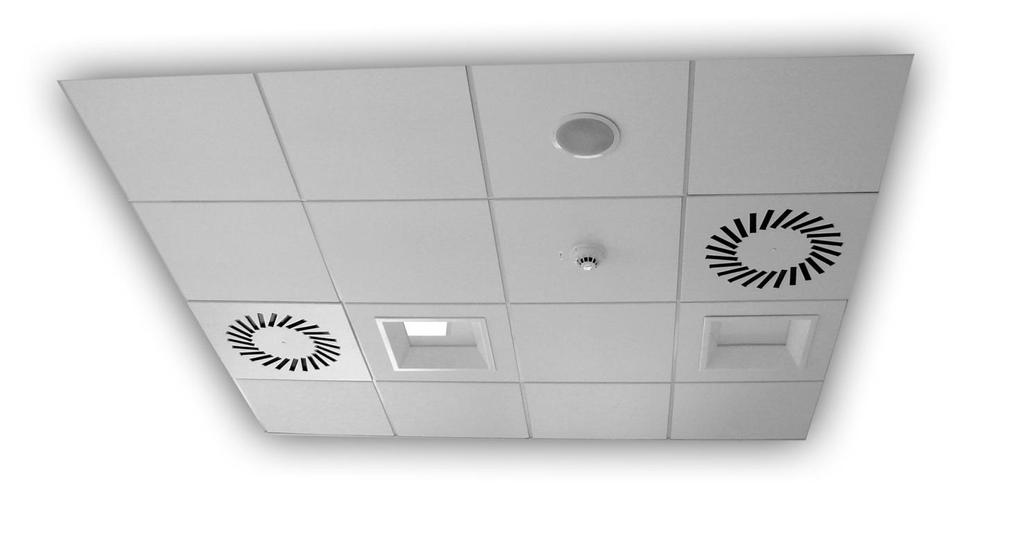

17 Anemostat vírivý, hranatý AVH AVHR/N AVHO AVHP-1 AVHP-2 Vírivé anemostaty sú používané ako odvodné a prívodné koncové prvky. Lamely dosiek sa vyhotovujú v dvoch prevedeniach: regulovateľné a neregulovateľné. Určené sú pre inštaláciu v interiéri. Výustky sa inštalujú do anemostatových krabíc (BOX) pomocou stredovej skrutky. AVHR 600/48-1ks veľkosť výustky a počet lamiel typ lamiel (R, N, O, P-1, P-2) anemostat vírivý, hranatý rozmery 300x300mm až 600x600mm počet lamiel 8 až 48 náter RAL 9010 (na požiadanie aj iný) druhy lamiel: R - regulovateľné (plastové) N - neregulovateľné (plastové) O - bez lamiel (odvodná výusť) P-1 - pevné (rovné lamely) P-2 - pevné (zaoblené lamely) Hranatý vírivý anemostat, šírka 600mm, 48 regulovateľných lamiel AVHR 600/48-1ks Varianty rozmerov 300/8, 400/16, 500/24, 600/24, 600/48

18 Anemostat vírivý, kruhový AVK Vírivé kruhové anemostaty sú používané ako odvodné a prívodné koncové prvky. Lamely dosiek sa vyhotovujú v dvoch prevedeniach, regulovateľné a neregulovateľné. Určené sú pre inštaláciu v interiéri. Výustky sa inštalujú do anemostatových krabíc pomocou stredovej skrutky. Anemostat je doporučené montovať spolu s pretlakovou komorou - BOX. AVKN 600/32-1ks veľkosť výustky a počet lamiel typ lamiel (R, N, O,) anemostat vírivý, kruhový rozmery d mm počet lamiel 16 / 24 / 32 náter RAL 9010 (na požiadanie aj iný) druhy lamiel: R - regulovateľné N - neregulovateľné O - bez lamiel (odvodný anemostat) Anemostat vírivý, priemer 600mm, 32 neregulovateľných lamiel AVKN 600/32-1ks Varianty rozmerov 400/16, 500/24, 600/32

19 Anemostat difúzny, hranatý ADH Hranatý difúzny anemostat SDH s pevnými segmentami sa používa na prívod alebo odvod chladného/ohriateho vzduchu v zariadeniach, ako sú úrady, nákupné centrá, atd. Difúzor je možné inštalovať do stropu alebo do potrubia. Horizontálne prúdenie vzduchu (pevné prstence). Materiál oceľ, prášková farba (štandard RAL 9010). Súčasť dodávky difúzora je aj konzola pre upevnenie do potrubia. Anemostat je doporučené montovať spolu s pretlakovou komorou - BOX. materiál z pozinkovaného plechu s RAL 9010 SDH X - 1ks Varianty rozmerov veľkosť (v mm) stropný difúzor kruhový Stropný difúzor hranatý s rozmerom 295x295mm SDH 295-1ks 295, 370, 445, 520, 595

20 Anemostat difúzny, kruhový ADK Difúzny kruhový anemostat ADK s pevnými segmentami sa používa na prívod alebo odvod chladného/ohriateho vzduchu v zariadeniach, ako sú úrady, nákupné centrá, atd. Difúzor je možné inštalovať do stropu alebo do potrubia. Horizontálne prúdenie vzduchu (pevné prstence). Materiál oceľ, prášková farba (štandard RAL 9010). Súčasť dodávky difúzora je aj konzola pre upevnenie do potrubia. Anemostat je doporučené montovať spolu s pretlakovou komorou - BOX. materiál z pozinkovaného plechu s povrchovou úpravou RAL 9010 ADK 200-1ks Varianty rozmerov priemer (v mm) anemostat difúzny, kruhový Anemostat difúzny, kruhový, =200mm ADK 200-1ks 150, 200, 250, 300, 315

21 Podlahový difúzor kruhový PDK Kruhový podlahový difúzor montovaný do podlahy je vhodný pre vetranie tepelne zaťažených miestnostiach, napr. divadlá, kiná, miestnosti s počítačmi. Zabezpečuje vírenie vzduchu od podlahy do priestoru. Vyrobené z liateho hliníka, rámik z pozinkovaného plechu. PDK D - 1ks priemer (v mm) podlahový difúzor kruhový hliník, prírodný elox prietok 30 až 170 m3/hod jednoduchý prístup k čisteniuchu Podlahový difúzor kruhový, =200mm PDK 200-1ks Varianty rozmerov 150, 200

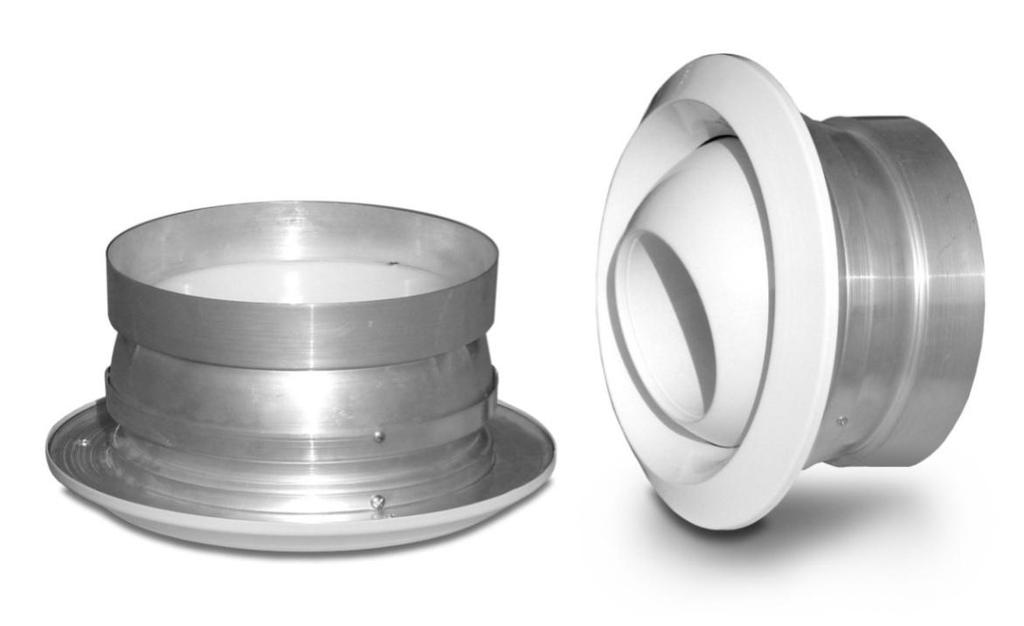

22 Kruhová nastaviteľná dýza DZ Kruhová nastaviteľná dýza DZ je navrhnutá pre distribúciu na veľké vzdialenosti, teda veľké a vysoké priestory, ako sú koncertné sály, divadlá, galérie, letiská, nákupné centrá, priemyselné podniky atď. Aerodynamický dizajn zaistí nízku hlučnosť a dokonca i dlhú dofukovú vzdialenosť pri vysokej výstupnej rýchlosti vzduchu. Dýzu možno otáčať o celých 360. Dýzami je možné privádzať studený i teplý vzduch, preto je dýza nastaviteľná smerom nahor (chladenie) alebo nadol v rozmedzí 60 (kúrenie). prevádzkový dosah až 30 m povrchová úprava lakovaním RAL 9010 DZ D - 1ks kruhová nastaviteľná dýza Kruhová nastaviteľná dýza D=250mm DZ D250-1ks 100, 125, 160, 200, 250, 315, 400, 500

23 Výustka na hranaté potrubie, jednoradová s reguláciou VYHR Ideálna pre použitie v nízkych a stredných tlakových prostrediach. Vyrobené z hliníka, jednoduchá inštalácia, vstavaná regulácia s jednoduchým ovládaním. Ovládanie nevyžaduje odstránenie mriežky. Rám a lamely sú upravené bielou práškovou farbou (RAL 9010) a klapka je čiernej farby. A (mm) VYHR AxB - 1ks rozmer, šírka (A), výška (B) 500 výustka na hranaté potrubie s reguláciou Výustka na hranaté potrubie, jednoradová, s reguláciou VYHR 400x250-1ks Varianty rozmerov B (mm)

24 Výustka na kruhové potrubie jednoradová, bez regulácie VYK Mriežka so samostatne nastaviteľnými lamelami. Je určená na priamu montáž na kruhové potrubie SPIRO. Príruby mriežky sa vždy tesne pripevnia k potrubiu bez ohľadu na jeho priemer. Montuje sa priamo na potrubie pomocou skrutiek. Materiál mriežky je pozinkovaný oceľový plech, lamely sú vyrobené z galvanicky pozinkovaného plechu. Vhodná do skladov, výrobných hál... pre kruhové potrubie s priemermi mm VYK-1 AxB - 1ks priemer kruhový potrubný ventilátor Výustka na kruhové potrubie, jednoradová, bez regulácie VYK-1 425x75-1ks Varianty rozmerov 425x75, 425x125, 425x225, 525x75, 525x125, 625x225 Rozmerová rada podľa použitia kruhových rúr rozmer výustky Dmin (mm) Dmax (mm) rozmer výustky Dmin (mm) Dmax (mm) 425x x x x x x

25 Kruhový potrubný ventilátor VENT Kruhový potrubný ventilátor je určený na odsávanie vzduchu z jedného i viacerých miest. Ideálne pre odsávanie vzduchu z bytových i nebytových priestorov. Vhodný pre dlhšie potrubné rozvody. VENT 200-1ks priemer kruhový potrubný ventilátor vhodný pre domy, kancelárie a prevádzky napájanie 230V/50Hz Montáž medzi ohybné aj pevné potrubie Je určený pre potrubia väčších dĺžok Nenáročná údržba Plášť ventilátora z pozinkovaného plechu s RAL Guľôčkové ložiská Tepelná ochrana motora Balenie v kartóne Kruhový potrubný ventilátor, =200mm VENT 200-1ks Varianty rozmerov 100, 125, 150, 160, 200, 250, 315
