1 modelářská elektronika KATALOG 2008/2009

2 Systém DUPLEX je primárně určen pro dálkové ovládání modelů, pracující ve volném pásmu 2,4 GHz. Nejedná se však o pouhou náhradu klasického ovládání pomocí FM vysílačů a přijímačů pracujících v pásmu 35 MHz (40 MHz apod.), ale jde o komplexní systém výrobků pro bezproblémové ovládání, monitorování a online poskytování informací (akusticky i na displeji) o provozním stavu modelu. U těchto výrobků jsme se snažili vyvarovat všech nedostatků stávajících systémů pracujících v pásmu 2,4 GHz, které se v současnosti nabízí na trhu. Problémy s rušením a výběrem frekvence se stanou minulostí a díky přenosu telemetrických údajů z modelu v reálném čase se navždy změní váš přístup k dálkovému ovládání. Přenos telemetrických údajů v reálném čase Velkou výhodou systému DUPLEX je jeho plnohodnotná podpora obousměrné komunikace. Všechny přijímačové i vysílačové moduly systému DUPLEX jsou uzpůsobeny pro přenos telemetrických údajů v reálném čase. Již v základu umožňuje libovolná kombinace příjímače a vysílače přenášet hodnotu aktuálního napájecího napětí přijímače. Lze nastavit zvukové upozornění, které se aktivuje při poklesu tohoto napětí pod nastavenou mez. Nejzajímavější je spojení vysílačového modulu s terminálem JETIBOX a možnost bezdrátově nastavovat nebo zobrazovat hodnoty přímo z přijímače nebo dalších zařízení, která jsou k němu připojena. Ke každému přijímači lze připojit jedno telemetrické čidlo přímo nebo až 8 čidel pomocí rozšiřujícího modulu. Tato čidla lze také připojit přímo k JETIBOXu. Například při použití čidla MUI získáte voltmetr a ampérmetr se záznamem mezních stavů. 2 Systém DUPLEX 2,4 GHz

3 Výhody bezkrystalový provoz žádné hlídání kmitočtů nepotřebujete kupovat nový vysílač jednoduché a spolehlivé párování přijímače a vysílače (neomezený počet přijímačů pro každý vysílač) vysoká odolnost proti rušení vám umožní bezpečný provoz i v zarušeném prostředí digitální přenos dat zajistí dopravu informací až do modelu bez zkreslení maximální spolehlivost lze použít pro všechny druhy modelů obousměrná komunikace mezi přijímačem a vysílačem přenos telemetrických dat v reálném čase umožňuje kdykoliv sledovat stav modelu vysoká citlivost přijímačů a výstupní výkon vysílače zajistí dosah až na hranici viditelnosti samoopravné kódování přenášených informací rozšíření výstupních kanálů až na 16 pomocí dvou přijímačů dvě antény na přijímači zajišťují nepřetržité ovládání modelu v jakékoliv jeho poloze a zároveň eliminují tzv. hluchá místa vznikající odrazem signálu statistické vyhodnocování kvality použitých vysílacích kanálů a antén, v jehož důsledku je nízká pravděpodobnost vysílání na obsazeném nebo zarušeném kanálu okamžitá odezva výstupů přijímače na změnu výchylky kniplu vysílače akustická signalizace stavu přijímače (stav napájecího akumulátoru přijímače, kvalita přenosu apod.) systém DUPLEX umožňuje současný provoz více přijímačů na jeden vysílač (tzv. příposlech) přehledné zobrazení hodnot a snadné nastavení parametrů pomocí JETIBOXu Failsafe s definovanou dobou přechodu na nastavené hodnoty výstupů libovolnému výstupu přijímače lze přiřadit jakýkoliv vysílaný kanál vysílače všechny přijímače umožňují nastavení mixů, reversů, ATV, zpomalení pro každý výstup na přijímači a to i ve spojení s nejjednodušším vysílačem standardním vybavením vysílačových modulů je akustický výstup, který při poklesu napětí přijímače pod nastavenou mez spouští alarm Systém DUPLEX 2,4 GHz 3

4 Základní parametry systému DUPLEX Přijímače DUPLEX Rx Základní parametry DUPLEX R4 DUPLEX R5 (R5 indoor) DUPLEX R6 DUPLEX R8 35 x 20 x 7 mm 42 x 20 x 8 mm 45 x 24 x 12 mm 50 x 30 x 12 mm 5 g 5 g (4 g) 11 g 15 g Délka antény 2 x 100 mm 2 x 100 mm (2x 45 mm) 2x 100 mm 2x 200 mm Aktivní část antény 30 mm 30 mm 30 mm 30 mm Počet výstupních kanálů Provozní teplota 10 až + 85 C 10 až + 85 C 10 až + 85 C 10 až + 85 C Napájecí napětí 3,2 8,4V 3,2 8,4V 3,2 8,4V 3,2 8,4V Průměrný proud 39 ma 39 ma 40 ma 48 ma Další parametry DUPLEX R4 DUPLEX R5 (R5 indoor) DUPLEX R6 DUPLEX R8 Střídání kanálů Dosah na dohled modelu na dohled modelu na dohled modelu na dohled modelu Kódování kanálů 15 bit 15 bit 15 bit 15 bit Maximální počet současně spuštěných vysílačů (teoreticky) až 120 až 120 až 120 až 120 Počet přijímacích antén Přenos telemetrických dat v reálném čase Obousměrná komunikace Rx a Tx Programovatelný FailSafe Současný provoz více přijímačů Programování JETIBOX JETIBOX JETIBOX JETIBOX Bezdrátové programování Max. výstupní výkon 6 dbm 6 dbm 20 dbm 20 dbm Citlivost přijímače 98 dbm 98 dbm 100 dbm 106 dbm Vysílačové moduly DUPLEX Tx Vysílač / Modul TU TF TG TG internal Futaba: 7U, 8U, 8J, 9C,9Z, FN, T10C, 3PK, 3PJ, FC-18, FC Futaba: FC-16, FC-18 JUNIOR, T6EXHP, 12FG, 12Z, 14MZ, FX-18, FX Hitec: Optic 6, Eclipse 7, Prism Hitec: Laser 4, Laser 6, Optic 6 sport Graupner/JR: X-347, X-388, X-9303, MX-22, X-3810 ADT, PCM-10S, PCM-10X - - Graupner/JR: FM-6014, MC-17, MC-18, MC-20, MC Graupner: MC-10, MC-12, MC-14, MC-15, MC-16, MC-19, MC-22, MC-16-20, MX-12, MX-16s, MX24s Multiplex: Serie 7,9,12, Cockpit SX, Profi 3000, Ostatní vysílače Základní parametry DUPLEX TU DUPLEX TF DUPLEX TG (TG Internal) 55 x 28,8 x 9 mm 59 x 37 x 20 mm 60 x 44 x 21 mm 15 g 40 g 50 g Zisk antény 2 dbi 2 dbi 2 dbi Zvuková signalizace stavu Max. počet vstupních PPM kanálů Provozní teplota 10 až + 85 C 10 až + 85 C 10 až + 85 C Napájecí napětí 3,5 16V 3,5 16V 3,5 16V Průměrný proud 38 ma 38 ma 38 ma Max. výstupní výkon 20 dbm 20 dbm 20 dbm 4 Systém DUPLEX 2,4 GHz

5 Příslušenství k systému DUPLEX Doplňkové moduly a zařízení, pomocí nichž můžete jednoduše sledovat důležité provozní údaje během letu. MUI Měřicí modul MUI je inteligentní senzor proudu a napětí. Přednostně je určen pro měření odběru proudu a napětí napájecích baterií motorů pro elektrolety, mohou jej však využít také modeláři s modely se spalovacími motory. Měří: Napětí 0 až 60 V se záznamem minimální a maximální hodnoty Proud 0 až 75 A (dostupná je i varianta pro 30 A a 150 A) se záznamem max. hodnoty Vyčerpanou kapacitu baterií (mah) Čas motorového letu MT125 a MT300 Senzory MT jsou určeny k přesnému měření teploty Bezdrátový přenos informací pomocí systému DUPLEX 2,4GHz. MT125 dvě čidla s rozsahem 55 až 125 C MT300 dvě čidla s rozsahem 40 až 300 C MGPS Modul MGPS je určen ke stanovení přesné polohy modelu v prostoru. Tímto modulem lze navíc měřit vzdálenost modelu od stanoviště vzletu nebo indikovat stoupání či klesání. Zároveň je možné sledovat výšku a rychlost pohybu modelu. EXPANDER E8 + E4 Moduly EXPANDER E8 a EXPANDER E4 jsou určeny k rozšíření připojitelných telemetrických čidel. Umožňují připojení až osmi (čtyř) čidel na jeden přijímač DUPLEX. Expander lze nastavit tak, aby na JETIBOXu byly současně zobrazeny právě ty měřené hodnoty, které požadujete. JETIBOX JETIBOX je univerzální komunikační nástroj, který rozšiřuje možnosti využití všech výrobků, které jsou označeny logem JETIBOX compatible. Přehledným zobrazením hodnot a snadným nastavením parametrům, pak můžete naplno využít jejich potenciál. Jedná se vlastně o rozšiřující modul pro zvýšení užitné hodnoty výrobků JETI model. JETIBOX si díky svým vlastnostem, jednoduchostí a univerzálností získal mnoho příznivců a proto neustále rozšiřujeme řadu výrobků, které jsou tzv. JETIBOX kompatibilní. JETIBOX funguje jako obousměrný terminál, zobrazující všechna data uložená v připojeném zařízení. Tlačítky si uživatel může procházet menu a nastavovat zvolené parametry tak, aby co nejlépe využil všechny možnosti připojeného zařízení. V současné době je možné JETIBOXem programově nastavovat regulátory řady SPIN, CAR Sensor 3000, přijímače REX JBC a nově také vysílače, přijímače a všechny doplňky systému DUPLEX. Pokud je JETIBOX připojen k vysílači DUPLEX, umožňuje pak nepřetržitou bezdrátovou komunikaci s kterýmkoli zařízením v modelu, které je kompatibilní s JETIBOXem. JETIBOX lze použít i jako samostatné zařízení, které nabízí: Měření šířky impulsů z přijímače udává šířku impulsu v milisekundách a napájecí napětí přijímače Generátor impulsů tato funkce je vhodná pro nastavování serv přímo v modelu bez nutnosti instalace přijímače a použití vysílače Cyklovač serv slouží k ověření provozuschopnosti serv (zahoření) a jejich funkčnosti Měření rychlosti serv výsledkem měření je čas, za který přejede servo z jedné definované polohy do druhé. DUPLEX příslušenství 5

6 FM PŘIJÍMAČE Přijímače REX jsou určeny pro příjem frekvenčně modulovaných signálů a umožňují spolupráci se všemi FM (PPM) vysílači, včetně vysílačů s kmitočtovou syntézou.vyrábějí se pro všechna modelářská pásma a jsou vhodné pro všechny typy modelů. U všech přijímačů se volba kanálu provádí výměnným krystalem standardní velikosti a určeným pro jednoduché směšování. Doporučujeme používat krystaly zn. JETI model. Je přípustné použití krystalů firem Futaba, Graupner nebo Hitec. Rozdílností parametrů při použití krystalů jiných výrobců nelze zcela zaručit správnou funkci přijímače. Přijímače REX nabízejí vysokou citlivost, vynikající selektivitu a maximální potlačení nežádoucích signálů. Pro připojení napájecího napětí a serv lze použít konektory Futaba, Graupner nebo Hitec. Obecné zásady Přijímač zabalte do molitanu a umístěte co nejdál od zdrojů rušení (serva, pohonný elektromotor) Anténu doporučujeme nijak neupravovat a nezkracovat Přijímač je citlivý na umístění antény v blízkosti kovových vodičů (např. v trupu rovnoběžně s kovovými či uhlíkovými táhly bowdenů nebo vodičů k servům umístěných v zadní části modelu) Nejvýhodnější je nechat anténu volně vlát za modelem nebo použít prutovou anténu orientovanou kolmo k rovině tvořené většinou vodičů v modelu tj. kolmo nahoru. Při použití prutové antény a uhlíkového trupu musí být tato galvanicky oddělena od trupu! Nabízené druhy FM přijímačů Přijímače REX Počet výstupních kanálů Směšování Dekodér Inteligentní Fail safe Nastavení dekódování parametrů REX JBC 4, 6, 8 Jednoduché Mikroprocesorový Ano Ano JETIBOX REX MPD 4, 5, 7 Jednoduché Mikroprocesorový Ano Ano Vysílačem REX Plus 4, 5, 7 Jednoduché Analogový Ne Ne 6 FM přijímače

7 REX JBC (Jeti Box Compatible) Přijímače REX JBC jsou určeny pro příjem FM signálů v pásmech 35, 35B, 36, 40, 41MHz. Mají implementovaný mikroprocesorový dekodér a dokáží komunikovat s JETIBOXem (univerzální terminál), díky kterému se výrazně rozšiřují možnosti využití přijímače. Přijímače JBC jsou vyrobeny na základě dlouholetých zkušeností a nabízejí maximální funkčnost a komfort ovládání, které jsou v této kategorii výjimečné. Mezi hlavní přednosti patří digitální zpracování přijímaného signálu. Přijímače umožňují ve spojení s JETIBOXem, nastavení velkého množství parametrů, které byly doposud možné pouze s dražšími vysílači. Spojením s programovatelnými vysílači umožňuje, do této doby nemožné, kombinace mixů a nastavení modelu. Nespornou výhodou je také to, že data o nastavení modelu jsou uložena v přijímači, a nemůže dojít k jejich zkreslení vlivem přenosové cesty. Např. rozsah výchylek serv (ATV) je nastaven v přijímači a tudíž nemůže nastat narážení serv na dorazy vlivem špatného příjmu signálu. Tím, že celé nastavení modelu je uloženo v přijímači se zároveň předejde havárii v případě, který by nastal při užívání více modelů a nesprávném výběru modelu na vysílači. Typ přijímače Napájecí napětí [V] Citlivost [μv] Délka antény Počet výstupních kanálů [g] REX 4 JBC 3,5 8, x 20 x 7 6 REX 6 JBC 3,5 8, x 24 x REX 8 JBC 3,5 8, x 30 x FM přijímače 7

8 Typ přijímače Napájecí napětí [V] Citlivost [μv] (Microprocessor Pulse Decoding mikroprocesorový dekodér) Jsou určeny pro příjem FM signálů a vyráběné v pásmech 27, 35, 35B, 36, 40, 41 a 72 MHz. Přijímače Rex 4 MPD a Rex 5 MPD jsou svými rozměry a hmotností vhodné pro instalaci do středních a malých modelů letadel. Přijímač Rex 7 MPD je možné použít i do větších modelů. Pro připojení napájecího napětí a serv lze použít konektory typu Futaba, Graupner nebo Hitec. Hlavním přínosem tohoto produktu je použití tzv. inteligentního dekodéru, který v určitých parametrech přibližuje přijímač k charakteristikám PCM přijímačů. Použité řešení umožňuje eliminovat krátkodobé výpadky signálu a vrčení nebo chvění serv. Pokud se doba výpadku řídicích impulsů prodlužuje, dochází ke generování impulsů pro serva, které vzniknou jako matematický výpočet se vstupními parametry posledních platných impulsů a pulzů načtených při aktivaci přijímače. Tato metoda se blíží funkci Fail Safe a v určitých parametrech (minimalizace časového zpoždění) ji dokonce předčí. Délka antény Počet výstupních kanálů REX PLUS Přijímače REX PLUS patří mezi základní nabízené typy. Jedná se o spolehlivé přijímače, vyzkoušené a oblíbené modeláři již řadu let. [g] REX 4 MPD 3,5 8, x 20 x 7 6 REX 5 MPD 3,5 8, x 17 x 9 8 REX 7 MPD 3,5 8, x 30 x Typ přijímače Díky analogovému dekodéru je zajištěna okamžitá odezva na změnu výchylky kniplu vysílače. Volba kanálu se provádí výměnným FM krystalem. Přijímač je vybaven obvodem na potlačení kmitání serv bez signálu vysílače. Napájecí napětí [V] REX MPD Citlivost [μv] Délka antény Počet výstupních kanálů [g] REX 4 Plus 3,5 8, x 24 x 14 9 REX 5 Plus 3,5 8, x 17 x 9 8 REX 7 mini 3,5 8, x 30 x FM přijímače

9 KRYSTALY Do přijímačů řady REX doporučujeme osazovat originální krystaly značky JETI model. Krystaly jsou nabízeny pro pásma 35, 35B, 36, 40, 41 a 72 MHz a jsou vyráběny ve standardní velikosti. OPTIC 8 Výrobek Příklad zapojení OPTICu v modelu a využití interního stabilizátoru napětí (BEC) regulátoru otáček OPTIC 8 zajišťuje absolutní galvanické oddělení RC přijímače od ostatních elektrických zařízení v modelu. Optické oddělení zajistí přerušení všech zemních smyček, které ovlivňují přijímaný VF signál a mají výrazný vliv na kvalitu příjmu přijímače. OPTIC zaručí oddělení všech nežádoucích signálů, které vznikají průchodem proudu servy, regulátory otáček a dalšími zařízeními připojenými k palubní síti. Díky tomuto zařízení není nutné striktně dodržovat všechna doporučení o instalaci přijímače v modelu, protože zásadní vliv na kvalitu příjmu přijímače mají zařízení a vodiče připojené přímo k přijímači, které jsou v tomto případě odděleny. Galvanické oddělení přijímače doporučujeme při použití pěti serv a více, pro elektropohon nad 50A a při napájení nad 10S NiXX nebo 4S LiXX článků, při použití spínaných stabilizátorů k napájení palubní sítě (BEC). Základní parametry Počet kanálů Napájecí napětí [V] Max. proud vstupní části [ma] [g] OPTIC 8 8 3,9 9 8 x 0,2 40 x 30 x FM přijímače 9

10 REGULÁTORY otáček Regulátory otáček se v základu dělí podle připojeného motoru a to pro stejnosměrné motory (DC komutátorové) a tzv. střídavé bezkomutátorové motory BLDC. Další roli při výběru regulátoru hraje rozsah napětí pohonného akumulátoru, odebíraný proud motorem a způsob napájení přijímače a serv. Regulátory standardně nabízí tepelnou ochranu, ochranu akumulátorů proti přílišnému vybití (PCO) a proudové omezení. Některé typy regulátorů mají integrovaný zdroj stabilizovaného napětí pro napájení přijímače a serv tzv. BEC (Battery Eliminator Circuit). Typy regulátorů, které tento obvod nemají, jsou označeny OPTO a pro napájení přijímače a serv je nutné použít samostatný zdroj např. akumulátor 4x NiXX článků, nebo externí stabilizátor napětí např. MAXBEC. Opto regulátory jsou navrženy tak, aby bylo zabezpečeno galvanické oddělení silové části pohonu (motor, regulátor, pohonné akumulátory) od přijímače a serv. Regulátory Opto doporučujeme použít v takových případech, kdy nedostačuje BEC obvod Vašim požadavkům (při napájení vyššího počtu serv, kde je nutno použít pro napájení jiný zdroj) a u modelů s větším proudovým odběrem a vyšším napájecím napětím. Obecné zásady důkladně si přečtěte návod k použití používejte pouze nové, kvalitní konektory, které důkladně připájíte na vodiče regulátoru vodiče k pohonným akumulátorům je možné prodloužit na max. délku 20 cm. dbejte na to, aby všechny vodiče byly co nejdále od přijímače a antény pohonné akumulátory připojujte krátce před letem a odpojte hned po letu pokud model nepoužíváte vždy odpojte všechny akumulátory v modelu zabraňte možnosti přepólování regulátoru nebo připojení akumulátoru k výstupům určeným pro motor (použitím různých typů konektorů) nepřipojujte regulátor k jinému zdroji než k vhodnému akumulátoru (dle rozsahu vstupního napětí a proudovému odběru) předcházejte možnosti zranění od mechanicky se pohybujících dílů modelu (motor, převodovka atd.); chovejte se tak, jakoby se motor mohl kdykoli roztočit před každým zapnutím zkontrolujte zapojení regulátoru, přijímače a vysílací frekvenci umístěte regulátor na takové místo v modelu, kde bude maximálně chlazen proudícím vzduchem, případně zhotovte patřičně dimenzované chladící otvory v modelu (jak vstupní, tak výstupní) Jednotlivé řady regulátorů Typy dle proudu [A] Typy dle napětí [V] BEC Nastavení parametrů pomocí Určeno pro motory ECO lineární Jumper BLDC ADVANCE lineární Prog Card BLDC MASTER lineární Prog Box BLDC SPIN spínaný JETIBOX BLDC JES V lineární Jumper DC 10 regulátory

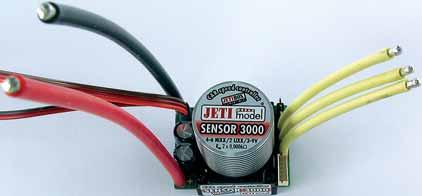

11 SENSOR 3000 Je určen pro řízení a regulaci jak střídavých (BLDC) tak stejnosměrných (DC) motorů. U tohoto regulátoru byly zúročeny všechny naše dlouholeté zkušenosti v oblasti řízení motorů. Regulátor vyhovuje všem náročným požadavkům uživatelů a v některých směrech překvapí svými možnostmi nastavení a precizním doladěním k vašemu způsobu použití. Sensor 3000 je standardně dodáván s terminálem JETIBOX, pomocí kterého lze jednoduše naprogramovat velké množství variant nastavení vašeho regulátoru. JETIBOX ve spojení s CAR Sensor 3000 umožňuje vyčítání dat z regulátoru, které byly za provozu nepřetržitě měřeny. Určitě nejzajímavější bude teplota regulátoru, napájecí napětí, průměrný proud, čas běhu motoru, maximální rychlost autíčka, průměrná rychlost a mnoho dalšího. Regulátor CAR Sensor 3000 je určen k řízení střídavých (bezkomutátorových BLDC) motorů SENZOROVÝCH, tzn. pouze s motory disponujících snímači polohy rotoru (Hallovy sondy nebo optické snímače) a stejnosměrných (DC) motorů. Regulátor dokáže rozpoznat typ připojeného BLDC motoru, zapojení sond a mechanické nastavení předstihu, tak aby mohl být připojen motor různých výrobců a typů. Regulátor standardně nabízí tepelnou ochranu, ochranu akumulátorů proti podbití, proudové omezení, možnost zpětného chodu, programovatelnou brzdu, mechanickou odolnost a je vyráběn v provedení odolném prachu a vlhku. Základní parametry CAR Sensor 3000 včetně vodičů Trvalý proud/ max. 30s Vstupní napětí Počet článků akumulátoru 41 x 31 x g 60 A / 100 A 3 9 V 1 2 LiXX / 4 7 NiXX Napětí BEC Max. proud BEC Max. teplota Odpor v sepnutém stavu [ohm] Programování 5,4 V 5 A 100 C 2 x 0,00055 JETIBOX střídavé regulátory 11

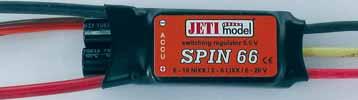

12 SPIN REGULÁTORY PRO STŘÍDAVÉ MOTORY Řada regulátorů pro řízení bezkomutátorových (střídavých) motorů. Regulátory SPIN mohou pracovat se všemi typy akumulátorů NiCd, NiMH, Li Pol, Li Ion a LiFe (A123). Díky širokým možnostem nastavení jsou používány ve všech leteckých kategoriích, včetně helikoptér a patří ke standardní výbavě většiny špičkových pilotů. Při vývoji nových střídavých regulátorů jsme se snažili maximálně vyhovět požadavkům uživatelů spolu s jednoduchostí a komfortem, který lze v současné době nabídnout. Všechny regulátory obsahují nový typ stabilizátoru napětí pro přijímač a serva tzv. spínaný BEC, jehož napětí je 5,5 V. Použitím tohoto prvku se otevřela cesta pro použití obvodu BEC pro vícečlánkové modely. Nezanedbatelný není ani fakt, že počet serv nezávisí na velikosti napájecího napětí. Řada regulátorů SPIN se nastavuje pomocí JETIBOXu. Spojením regulátoru SPIN s JETIBOXem vznikne systém, který umožní optimální nastavení pro jakýkoliv typ pohonu. Typ regulátoru Trvalý proud [A] Počet článků akumulátoru NiXX/ LiXX/ napětí Max. proud BEC [A] Max. počet serv (včetně vodičů) [g] SPIN /2 4/5 17V 2, x 23 x 6 12 SPIN /2 4/5 17V 2, x 23 x 7 26 SPIN /2 5/5 21V x 23 x 7 32 SPIN /2 6/5 26V x 25 x SPIN /2 8/5 34V x 25 x SPIN /2 6/5 26V x 25 x střídavé regulátory

13 SPIN OPTO Tyto regulátory mají galvanicky oddělené napájení přijímače od pohonné části a tím se minimalizuje rušení přijímače. V tomto případě je nutné použít samostatné napájení pro přijímač a serva. Regulátory SPIN lze snadno naprogramovat bez použití počítače vše co potřebujete je JETIBOX. Regulátory SPIN rovněž ukládají provozní data, která vám umožňují prověřit a vyladit nastavení vašeho letadla či vrtulníku. Naměřené údaje o teplotě regulátoru, maximálním a minimálním proudu, otáčkách, čase chodu motoru a o mnoha dalších parametrech jsou uloženy a mohou být přečteny prostřednictvím JETIBOXu bezprostředně po letu. To vám umožní nastavit změny a letět znovu ihned vidíte výsledky. Jemné doladění vašeho motoru nebylo nikdy jednodušší. Typ regulátoru Trvalý proud [A] Počet článků akumulátoru NiXX/ LiXX/ napětí (včetně vodičů) [g] SPIN 44 OPTO /2 6/6 26V 52 x 25 x SPIN 48 OPTO /4 10/12 42V 52 x 25 x SPIN 66 OPTO /2 6/6 26V 52 x 25 x SPIN 75 OPTO /4 10/12 42V 52 x 25 x SPIN 77 OPTO /4 12/12 50V 65 x 55 x SPIN 99 OPTO /4 12/12 50V 65 x 55 x SPIN 200 OPTO /6 14/18 59V 63 x 120 x SPIN 300 OPTO /6 14/18 59V 63 x 120 x střídavé regulátory 13

14 ADVANCE PLUS ADVANCE REGULÁTORY PRO BEZKOMUTÁTOROVÉ MOTORY Univerzální regulátory optimalizované pro všechny typy motorů. Jsou vhodné pro použití s akumulátory NiCd, NiMH, Li Pol a Li Ion. Disponují automatickým nastavováním rozsahu regulace, jemnou brzdou pracující s vysokou frekvencí a nelineárním průběhem. Tyto regulátory lze nastavovat dvěma způsoby, a to buď pomocí RC soupravy nebo pomocí programovací karty PROG CARD. Možnosti nastavení regulátorů pomocí programovací karty: Brzda: zapnuta / vypnuta Časování pro motory: klasické koncepce (inrunner) / oběžky (outrunner) Průběh regulace: lineární / logaritmická Typ článků: NiCd, NiMH / Li Pol, Li Ion Dvě nastavitelné úrovně vypínání pro každý typ pohonného akumulátoru. Způsob vypnutí při poklesu napětí: skokové vypnutí / pozvolné ubírání výkonu Regulátory Advance OPTO mají galvanicky oddělené napájení přijímače od pohonné části, a tím se minimalizuje rušení přijímače. V tomto případě je nutné použít samostatné napájení pro přijímač a serva. Regulátory Advance Plus jsou také vyráběny pro modely helikoptér. Tyto regulátory jsou v názvu označeny zkratkou HELI a jsou vhodné pro všechny typy modelů požadující přesné řízení otáček motoru a maximální dynamiku letu. 14 střídavé regulátory

15 Typ regulátoru Trvalý /špičkou proud* [A] Počet článků akumulátoru NiXX/ LiXX/ napětí Max. Max. proud počet BEC serv [A] ADVANCE PLUS (včetně vodičů) [g] ADVANCE 04 Plus 4/6 6 8/2 3/5 13V x 17 x 4 6 ADVANCE 08 mini 8/10 6 8/2 3/5 13V x 17 x 5 7 ADVANCE 08 Plus 8/ /2 3/5 15V x 23 x 6 9 ADVANCE 12 Plus 12/ /2 3/5 15V x 23 x 6 10 ADVANCE 18 Plus 18/ /2 3/5 15V x 23 x 7 21 ADVANCE 30 Plus 30/ /2 3/5 15V x 23 x 7 28 ADVANCE 40 Plus 40/ /2 3/5 15V x 25 x ADVANCE 70 Plus 70/ /2 3/5 15V x 25 x ADVANCE 40 OPTO Plus 40/ /2 6/5 25V 52 x 25 x 8 35 ADVANCE 45 OPTO Plus 45/ /3 8/7 35V 52 x 25 x ADVANCE 70 OPTO Plus 70/ /2 6/5 25V 52 x 25 x ADVANCE 75 OPTO Plus 75/ /3 8/7 35V 52 x 25 x ADVANCE 77 OPTO Plus 77/ /3 10/7 42V 52 x 25 x ADVANCE 90 OPTO Plus 90/ /4 10/12 42V 65 x 55 x *) špičkový proud po dobu max. 30 sec. PROG CARD Programovací karty jsou určeny k jednoduchému a rychlému nastavení regulátorů řady ADVANCE plus. Zásadním způsobem rozšiřují možnosti a komfort v nastavení regulátorů. zapojení ProgCard a regulátoru s BEC obvodem zapojení ProgCard a regulátoru OPTO střídavé regulátory 15

16 ADVANCE CAR REGULÁTORY ADVANCE CAR JSOU URČENY PRO MODELY RC AUTOMOBILŮ, A JE MOŽNÉ POUŽITÍ I PRO MODELY LODÍ Základní vlastnosti regulátorů: použití s akumulátory NiCd, NiMH, Li Pol a Li Ion. proporcionální brzda, automatická brzda pracující v neutrální poloze nastavitelné proudové omezení ve 4 stupních 50% omezení výkonu pro zpětný chod zatížení obvodu BEC až 3A. vysoká mechanická odolnost a odolnost proti vlhkosti. Regulátory Advance CAR jsou dodávány s programovací kartou Prog Card CAR. Typ regulátoru Počet článků akumulátoru NiXX/LiXX Odpor v sepnutém stavu [ohm] (včetně vodičů) [g] ADVANCE CAR sport 5 8/2 3 2 x 0, x 27 x ADVANCE CAR race 5 8/2 3 2 x 0, x 27 x ADVANCE 50 NAVY PRO MODELY LODÍ Speciální regulátor určený pro bezkomutátorové motory vybavený vodním chladicím systémem. vhodné pro použití se všemi typy akumulátorů (NiCd, NiMH, Li Pol, Li Ion) regulátor obsahuje BEC obvod pro napájení přijímače a serv do vstupního napětí 17V nabízí optické oddělení přijímače od pohonné části, pokud není použit BEC obvod vodní chlazení odolnost vůči vlhkosti dva režimy práce (dopředu stop nebo dopředu stop dozadu) regulátor je dodáván spolu s programátorem NAVY Prog Card Typ regulátoru ADVANCE 50 NAVY Trvalý proud [A] Počet článků akumulátoru s BEC NiXX/ LiXX Počet článků akumulátoru bez obvodu BEC NiXX/ LiXX Max. proud BEC [A] (včetně vodičů) [g] / / x 26 x střídavé regulátory

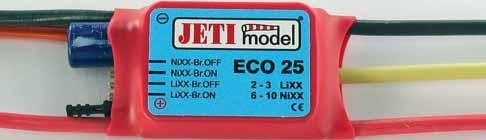

17 ECO UNIVERZÁLNÍ REGULÁTORY OPTIMALIZOVANÉ PRO VŠECHNY TYPY BEZKOMUTÁTOROVÝCH MOTORŮ Tyto regulátory získaly širokou oblibu díky své spolehlivosti a jednoduchosti. Všechny regulátory řady ECO disponují výkonným obvodem BEC pro napájení přijímače, standardními ochranami a také automatickým časováním motoru. Nastavení regulátorů řady ECO bylo maximálně zjednodušeno a provádí se zkratovací propojkou přímo na regulátoru. Ostatní parametry jsou vyhodnocovány automaticky. Rychle a snadno lze regulátor nastavit do jednoho ze čtyř následujících módů. Mód 1: NiXX Br. OFF vypnutá brzda, pohonný akumulátor typu NiCd nebo NiMH Mód 2: NiXX Br. ON zapnutá brzda, pohonný akumulátor typu NiCd nebo NiMH Mód 3: LiXX Br. OFF vypnutá brzda, pohonný akumulátor typu Li Pol nebo Li Ion Mód 4: LiXX Br. ON zapnutá brzda, pohonný akumulátor typu Li Pol nebo Li Ion Typ regulátoru Trvalý /špičkový proud* [A] Počet článků akumulátoru NiXX/ LiXX/ napětí Max. proud BEC [A] Max. počet serv (včetně vodičů) [g] ECO 08 8/10 /2 3/5 12,6V 2, x 17 x 5 7 ECO 12 12/ /2 3/5 12,6V x 23 x 6 10 ECO 18 18/ /2 3/5 12,6V x 23 x 7 21 ECO 25 25/ /2 3/5 12,6V x 23 x 8 28 *) špičkový proud po dobu max. 30 sec. střídavé regulátory 17

18 JES REGULÁTORY PRO STEJNOSMĚRNÉ MOTORY Regulátory pro stejnosměrné motory s automatickým nastavením pro libovolný vysílač a brzdou s jemným náběhem. Všechny regulátory disponují výkonným obvodem BEC pro napájení přijímače a standardními ochranami. Regulátory byly navrhovány s maximální snahou o co nejjednodušší obsluhu, ale zároveň disponují nadstandardními funkcemi. Nastavení regulátorů bylo maximálně zjednodušeno a provádí se zkratovací propojkou přímo na regulátoru. Ostatní parametry jsou vyhodnocovány automaticky. Rychle a snadno lze regulátor nastavit do jednoho ze čtyř následujících módů. Mód 1: NiXX Br. ON zapnutá brzda, pohonný akumulátor typu NiCd nebo NiMH Mód 2: NiXX Br. OFF vypnutá brzda, pohonný akumulátor typu NiCd nebo NiMH Mód 3: LiXX Br. ON zapnutá brzda, pohonný akumulátor typu Li Pol nebo Li Ion Mód 4: LiXX Br. OFF vypnutá brzda, pohonný akumulátor typu Li Pol nebo Li Ion Typ regulátoru Trvalý /špičkový proud*[a] Počet článků akumulátoru NiXX/ LiXX/ napětí Max. proud BEC [A] Max. počet serv (včetně vodičů) [g] JES 006 6/8 4 8/2/4 12V x 14 x 5 6 JES 012 plus 12/ /2 3/4 14,4V x 19 x 8 15 JES 020 plus 20/ /2 3/4 14,4V x 19 x 8 20 JES 030 plus 30/ /2 3/4 14,4V x 25 x 8 26 JES 045 plus 45/ /2 3/4 14,4V x 25 x 8 26 *) špičkový proud po dobu max. 30 sec. 18 stejnosměrné regulátory

19 JES 600 NAVY SPECIÁLNÍ REGULÁTOR URČENÝ PRO KOMUTÁTOROVÉ MOTORY S MOŽNOSTÍ VYUŽITÍ VODNÍHO CHLAZENÍ Výhodou tohoto regulátoru je široký rozsah použitelného napájecího napětí, galvanické oddělení od přijímače (OPTO), dlouhodobá vysoká zatížitelnost a vodě odolná úprava. JES 300 CAR OBOUSMĚRNÝ REGULÁTOR PRO OVLÁDÁNÍ OTÁČEK STEJNOSMĚRNÝCH MOTORŮ Jedná se o oblíbený regulátor mezi RC CAR modeláři především díky své uživatelské jednoduchosti a vysoké spolehlivosti. Základní parametry: trvalé zatížení: 35A jízda vpřed / 20 A jízda vzad BEC: 5 V počet napájecích NiXX článků: 5 7 proporcionální brzda zpětný chod: omezení 70% výkonu, doba aktivace 5 s automatické proudové omezení vpřed i vzad tepelná ochrana vypínání motoru při nízkém napětí pohonných akumulátorů rozměry: 36 x 30 x 15 mm hmotnost: 35 g stejnosměrné regulátory 19

20 MAX BEC NAPÁJENÍ PŘIJÍMAČE A SERV V MODELU MAX BEC je určen k napájení přijímače a serv v modelu. Jedná se o lineární stabilizátor s nastavitelným výstupním napětím. Toto nastavení se provádí pomocí zkratovací propojky (Jumperu), a to ve čtyřech krocích 5,0 V; 5,4 V; 5,7 V nebo 6,0 V. MAX BEC lze napájet jak z NiXX, tak z Li XX článků. Součástí je také indikace stavu vybití připojeného akumulátoru pomocí čtyř LED. Součástí MAX BECu je elektronický spínač, který je realizován výkonnými tranzistory typu MOSFET. Mezi hlavní výhody patří vysoká zatížitelnost, nízký odebíraný proud ve vypnutém stavu (170 μa) a díky analogové stabilizaci napětí nevytváří žádné rušivé signály, které by mohly ovlivňovat funkci přijímače. Základní parametry MAX BEC MAX BEC 2 doporučené vstupní napětí 5,5 8,4 V 5,5 8,4 V max. vstupní napětí 16 V 16 V počet vstupů (akumulátorů) 1 2 výstupní napětí 5,0 V / 5,4 V / 5,7 V / 6,0 V 5,0 V / 5,4 V / 5,7 V / 6,0 V špičkový proud 12 A 20 A jmenovitý proud 5 A 12 A klidový proud 170 μa 170 μa max. výkonová ztráta 7 W 20 W max. teplota 130 C 130 C hmotnost 25 g 85 g rozměry 50 x 25 x 10 mm 100 x 29 x 16 mm SP 05 Spínač SP 05 slouží ke spínání pomocných funkcí u modelů letadel, lodí či automobilů, jako např. přižhavování, spínání různých světelných zdrojů apod. Okamžik sepnutí je indikován rozsvícením LED diody. SP 05 nabízí také funkci revers kanálu, podobně jako některé vysílače. Maximální trvalá zatížitelnost spínače je 5 A a pracuje v širokém rozsahu napětí. Lze spínat jakékoli napětí v rozsahu 0,1 V až 15 V. SPÍNÁNÍ POMOCNÝCH FUNKCÍ U MODELŮ LETADEL, LODÍ ČI AUTOMOBILŮ 20 příslušenství

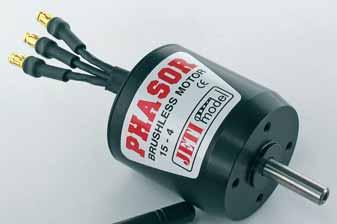

21 MOTORY PHASOR Motory PHASOR patří do skupiny střídavých bezkomutátorových motorů (BLDC) vhodných pro modelářské použití. Šestipólová koncepce a použití neodýmových magnetů zaručuje stálost jejich parametrů a velký kroutící moment. Tyto výkonné motory jsou konstruovány pro přímý náhon bez nutnosti použití převodovky. Všechny motory mají průměr hřídele 5 mm a jsou standardně dodávány s konektory G3,5. Typ motoru Rozsah napětí akumulátoru připojeného k regulátoru [V] Otáčky na Volt [min 1 ] Max. proud [A] Počet závitů Odpor vinutí fáze [ohm] (průměr x [g] délka) PHASOR 15/3 6 13V , x PHASOR 15/4 7 14V , x PHASOR 30/ V , x PHASOR 45/ V , x motory 21

22 AKUMULÁTORY POWER ION Power Ion akumulátory přesvědčivě dokázaly, že jsou perspektivním, bezpečným a bezproblémovým zdrojem pro modelářské použití s dlouhou životností. Výhody Power Ion článků: kovový obal (velká mechanická odolnost) garance bezpečnosti před výbuchem pojistka proti zkratu (aktivace při proudu větším než 150 A/ článek) pojistka proti přebití (aktivace při napětí větším než 5 V/článek) garance provozu bez balancérů výhradně selektované články v sadě prakticky nulové samovybíjení bez tzv. paměťového efektu, lze je nabíjet v jakémkoli stavu vybití Při nepřekročení udávaných parametrů na článek (napětí a proud článkem při nabíjení a vybíjení) je statistický pokles kapacity maximálně 10% po 250 nabíjecích cyklech. Standardně dodávané sady jsou 2S1P, 2S2P, 3S1P, 3S1P (trojúhelník nebo plochý) a 3S2P. Na objednávku lze sestavit akumulátory až do kombinace 10S5P článků. Všechny typy POWER ION článků mají průměr 18 mm a délku 65 mm. Akumulátory POWER ION POWER ION 1100 standardní typ POWER ION 1300 vysoký proud POWER ION 1600 vysoká kapacita Jmenovitá kapacita [Ah] Napětí nabitého článku [V] Trvalý / špičkový proud (30sec.) [A] Nabíjecí proud [A] článku [g] 1,1 4,1 11 / ,3 4,1 19 / ,6 4,2 10 / akumulátory

23 NABÍJEČE CHAR 30 PLUS A CHAR 3.3 Univerzální automatické nabíječe CHAR jsou vyrobeny s ohledem na modelářské použití. Jsou proto určeny pro napájení z autobaterie nebo stabilizovaného zdroje, mají mechanicky odolnou konstrukci, disponují automatickým ukončením nabíjení, akustickou a optickou signalizací stavu. Výhodou nabíječe CHAR 3.3 je možnost nabíjení i Li Fe (A123) článků. Nabíječ CHAR 30 umožňuje individuální nastavení pro články Li Ion a Li Pol. Nabíječka CHAR 3.3 CHAR 30 plus Nabíjecí proudy [A] 0,4/ 0,75/ 1/ 1,5/ 2/ 3 0,4/ 0,75/ 1/ 1,5/ 2/ 3 Napájecí napětí Pb akumulátor 12V (min.kapacita 12Ah) stabil. zdroj 11 13,8V/5A Pb akumulátor 12V (min.kapacita 12Ah) stabil. zdroj 11 13,8V/5A Typy nabíjených článků Li Ion, Li Pol, Li Fe, NiMH, NiCd Li Ion,Li Pol, NiMH, NiCd Počet nabíjených článků 6 10 NiXX/ 1 4 LiXX 6 10 NiXX/ 1 4 LiXX VYBÍJEČ DIS 10/16 Automatický vybíječ NiXX článků Zamezuje vzniku tzv. paměťového efektu Vybíjecí proud až 10 A Automatické ukončení vybíjení akumulátory 23

24 modelářská elektronika JETI model s.r.o. Lomená Příbor Czech Republic telefon: tel./fax: E mail: jeti@jetimodel.cz Váš prodejce: Výrobce si vyhrazuje právo změnit technická data bez předchozího oznámení.
