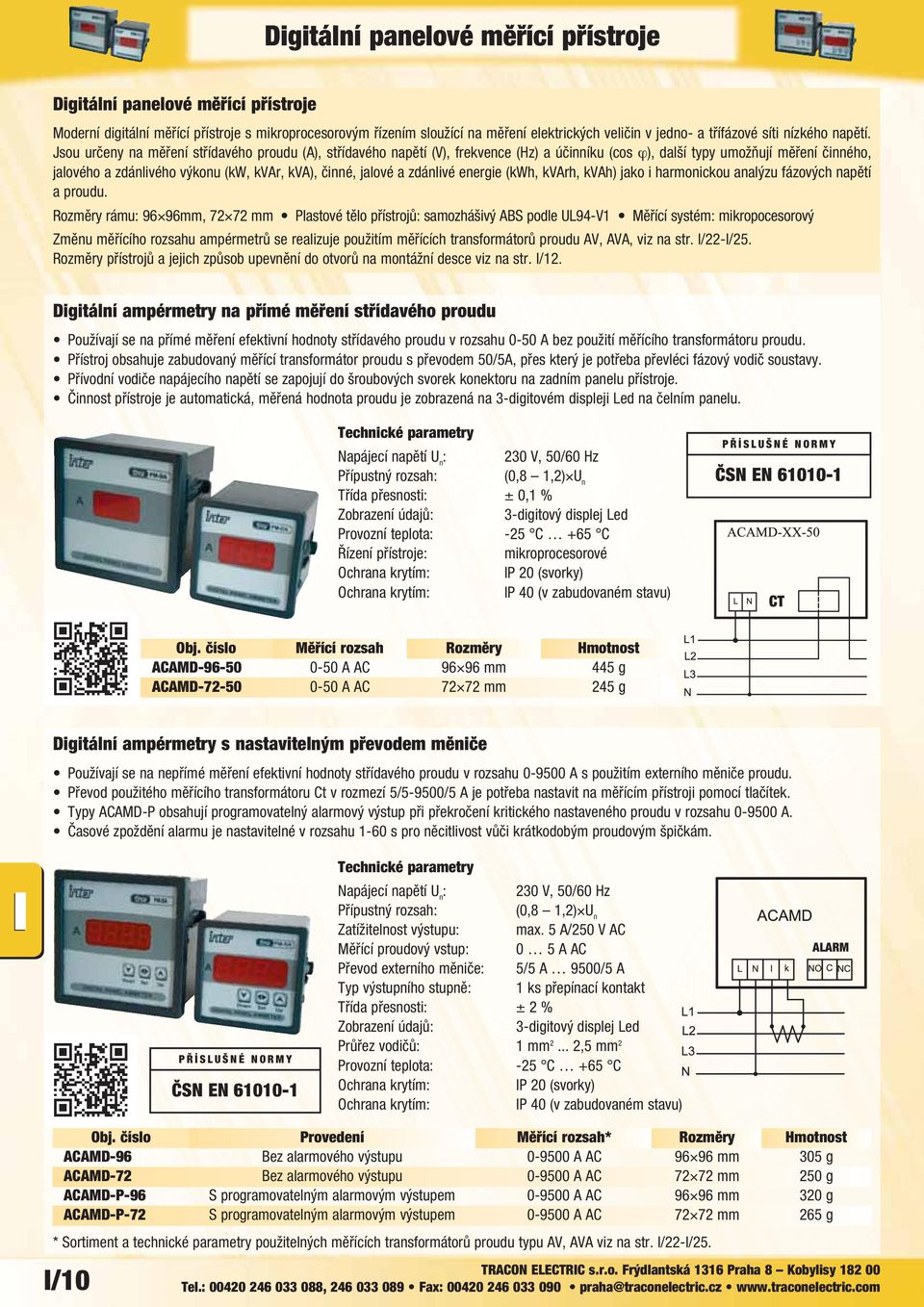

1 Digitální panelové měřící přístroje Digitální panelové měřící přístroje Moderní digitální měřící přístroje s mikroprocesorovým řízením sloužící na měření elektrických veličin v jedno- a třífázové síti nízkého napětí. Jsou určeny na měření střídavého proudu (A), střídavého napětí (V), frekvence (Hz) a účinníku (cos ϕ), další typy umožňují měření činného, jalového a zdánlivého výkonu (kw, kvar, kva), činné, jalové a zdánlivé energie (kwh, kvarh, kvah) jako i harmonic kou analýzu fázových napětí a proudu. Rozměry rámu: 96 96mm, mm Plastové tělo přístrojů: samozhášivý ABS podle UL94-V1 Měřící systém: mikropocesorový Změnu měřícího rozsahu ampérmetrů se realizuje použitím měřících transformátorů proudu AV, AVA, viz na str. I/22-I/25. Rozměry přístrojů a jejich způsob upevnění do otvorů na montážní desce viz na str. I/12. Digitální ampérmetry na přímé měření střídavého proudu Používají se na přímé měření efektivní hodnoty střídavého proudu v rozsahu 0-50 A bez použití měřícího transformátoru proudu. Přístroj obsahuje zabudovaný měřící transformátor proudu s převodem 50/5A, přes který je potřeba převléci fázový vodič soustavy. Přívodní vodiče napájecího napětí se zapojují do šroubových svorek konektoru na zadním panelu přístroje. Činnost přístroje je automatická, měřená hodnota proudu je zobrazená na 3-digitovém displeji Led na čelním panelu. : 230 V, 50/60 Hz Třída přesnosti: ± 0,1 % Zobrazení údajů: 3-digitový displej Led CT Obj. číslo Měřící rozsah Rozměry Hmotnost ACAMD A AC mm 445 g ACAMD A AC mm 245 g Digitální ampérmetry s nastavitelným převodem měniče Používají se na nepřímé měření efektivní hodnoty střídavého proudu v rozsahu A s použitím externího měniče proudu. Převod použitého měřícího transformátoru Ct v rozmezí 5/5-9500/5 A je potřeba nastavit na měřícím přístroji pomocí tlačítek. Typy ACAMD-P obsahují programovatelný alarmový výstup při překročení kritického nastaveného proudu v rozsahu A. Časové zpoždění alarmu je nastavitelné v rozsahu 1-60 s pro něcitlivost vůči krátkodobým proudovým špičkám. : 230 V, 50/60 Hz Přípustný rozsah: (0,8 1,2) U n Zatížitelnost výstupu: max. 5 A/250 V AC Měřící proudový vstup: 0 5 A AC Převod externího měniče: 5/5 A 9500/5 A Typ výstupního stupně: 1 ks přepínací kontakt Třída přesnosti: ± 2 % Zobrazení údajů: 3-digitový displej Led ALARM Obj. číslo Provedení Měřící rozsah* Rozměry Hmotnost ACAMD-96 Bez alarmového výstupu A AC mm 305 g ACAMD-72 Bez alarmového výstupu A AC mm 250 g ACAMD-P-96 S programovatelným alarmovým výstupem A AC mm 320 g ACAMD-P-72 S programovatelným alarmovým výstupem A AC mm 265 g * Sortiment a technické parametry použitelných měřících transformátorů proudu typu AV, AVA viz na str. I/22-I/25. I/10

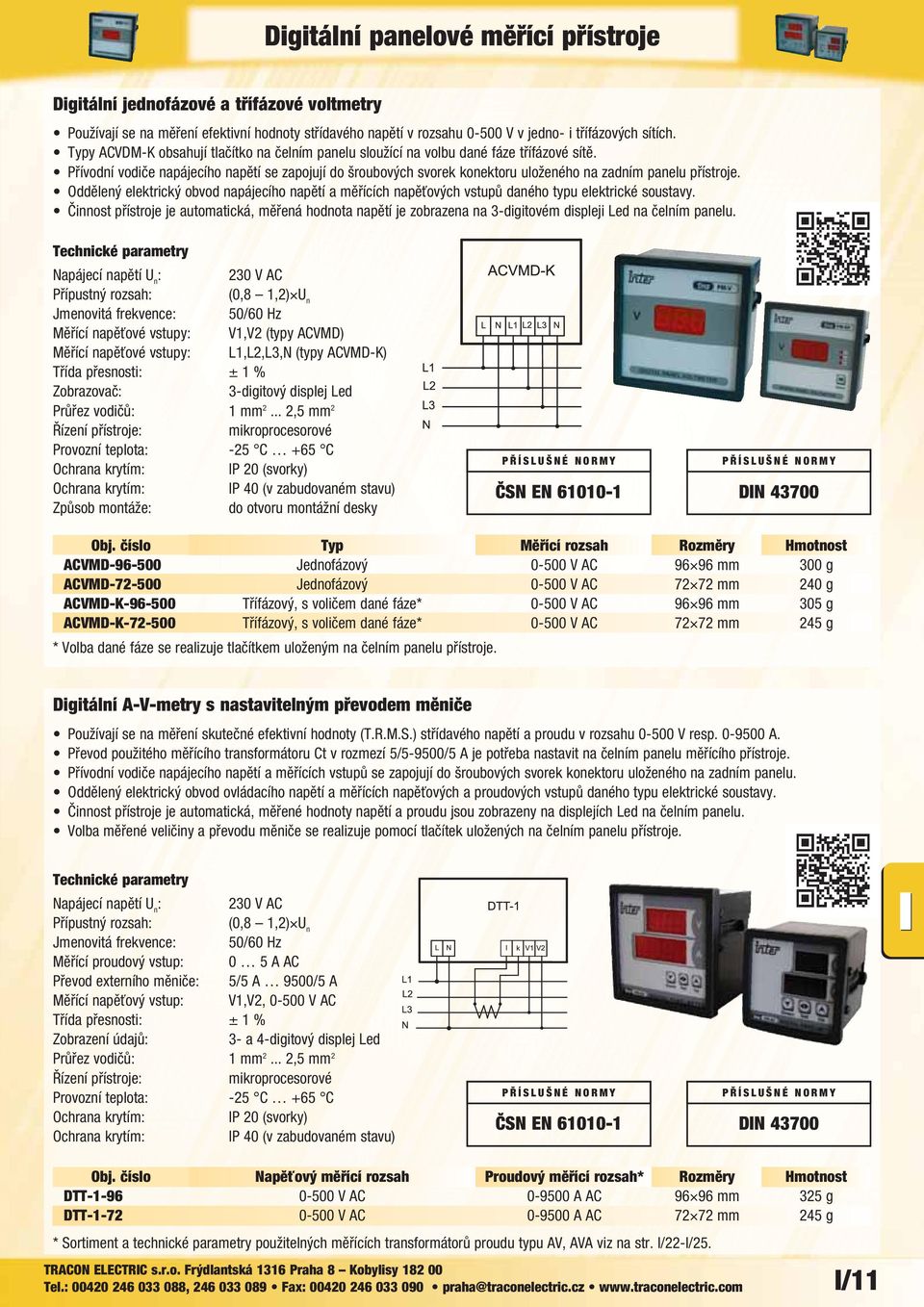

2 Digitální panelové měřící přístroje Digitální jednofázové a třífázové voltmetry Používají se na měření efektivní hodnoty střídavého napětí v rozsahu V v jedno- i třífázových sítích. Typy ACVDM-K obsahují tlačítko na čelním panelu sloužící na volbu dané fáze třífázové sítě. Přívodní vodiče napájecího napětí se zapojují do šroubových svorek konektoru uloženého na zadním panelu přístroje. Oddělený elektrický obvod napájecího napětí a měřících napěťových vstupů daného typu elektrické soustavy. Činnost přístroje je automatická, měřená hodnota napětí je zobrazena na 3-digitovém displeji Led na čelním panelu. Měřící napěťové vstupy: V1,V2 (typy ACVMD) Měřící napěťové vstupy: L1,L2,L3,N (typy ACVMD-K) Zobrazovač: 3-digitový displej Led Způsob montáže: do otvoru montážní desky DIN Obj. číslo Typ Měřící rozsah Rozměry Hmotnost ACVMD Jednofázový V AC mm 300 g ACVMD Jednofázový V AC mm 240 g ACVMD-K Třífázový, s voličem dané fáze* V AC mm 305 g ACVMD-K Třífázový, s voličem dané fáze* V AC mm 245 g * Volba dané fáze se realizuje tlačítkem uloženým na čelním panelu přístroje. Digitální A-V-metry s nastavitelným převodem měniče Používají se na měření skutečné efektivní hodnoty (T.R.M.S.) střídavého napětí a proudu v rozsahu V resp A. Převod použitého měřícího transformátoru Ct v rozmezí 5/5-9500/5 A je potřeba nastavit na čelním panelu měřícího přístroje. Přívodní vodiče napájecího napětí a měřících vstupů se zapojují do šroubových svorek konektoru uloženého na zadním panelu. Oddělený elektrický obvod ovládacího napětí a měřících napěťových a proudových vstupů daného typu elektrické soustavy. Činnost přístroje je automatická, měřené hodnoty napětí a proudu jsou zobrazeny na displejích Led na čelním panelu. Volba měřené veličiny a převodu měniče se realizuje pomocí tlačítek uložených na čelním panelu přístroje. Měřící proudový vstup: 0 5 A AC Převod externího měniče: 5/5 A 9500/5 A Měřící napěťový vstup: V1,V2, V AC Zobrazení údajů: 3- a 4-digitový displej Led DIN Obj. číslo Napěťový měřící rozsah Proudový měřící rozsah* Rozměry Hmotnost DTT V AC A AC mm 325 g DTT V AC A AC mm 245 g * Sortiment a technické parametry použitelných měřících transformátorů proudu typu AV, AVA viz na str. I/22-I/25. I/11

3 Digitální panelové měřící přístroje Digitální frekventoměry Citlivý a přesný přístroj na měření frekvence v nízkonapěťových střídavých sítích v rozsahu Hz. Na měřící svorky přístroje je potřeba přivést síťové napětí. Činnost přístroje je automatická, měřená hodnota frekvence zobrazena na displeji Led na panelu. Třída přesnosti: ± 0,1 % Zobrazení údajů: 3-digitový displej Led Obj. číslo Měřící rozsah Rozměry Hmotnost FD Hz mm 445 g FD Hz mm 245 g Digitální měřící přístroje účinníku (cos ϕ) Jsou určeny na měření účinníku (cos ϕ) v nízkonapěťových střídavých sítích v rozsahu 0,1-0,99. V případě měření účinníku v obvodu s proudem větším než 5 A je potřeba použít měnič proudu se sekundárním proudem 5 A. Přívodní vodiče napájecího napětí a měřících vstupů se zapojují do šroubových svorek konektoru uloženého na zadním panelu. Činnost přístroje je automatická, měřená hodnota resp. charakter účinníku jsou zobrazeny indikátorem resp. displejem Led na panelu. Měřící proudový vstup: 0 5 A AC Obj. číslo Měřící rozsah Rozměry Hmotnost CFD-96 0,1-0, mm 305 g CFD-72 0,1-0, mm 250 g * Sortiment a technické parametry použitelných měřících transformátorů proudu typu AV, AVA viz na str. I/22-I/25. Upevnění digitálních panelových měřících přístrojů a způsob upevnění Upevnění digitálních panelových měřících přístrojů do výřezu na montážní desce se realizuje zasunutím dvou přibalených plastových upevňovacích elementů do vodících drážek přístrojů. Doporučena tloušťka montážní desky: max. 5 mm. Rozměry (mm) A (mm) B (mm) C (mm) D (mm) Plastový upevňovací element DIN I/12

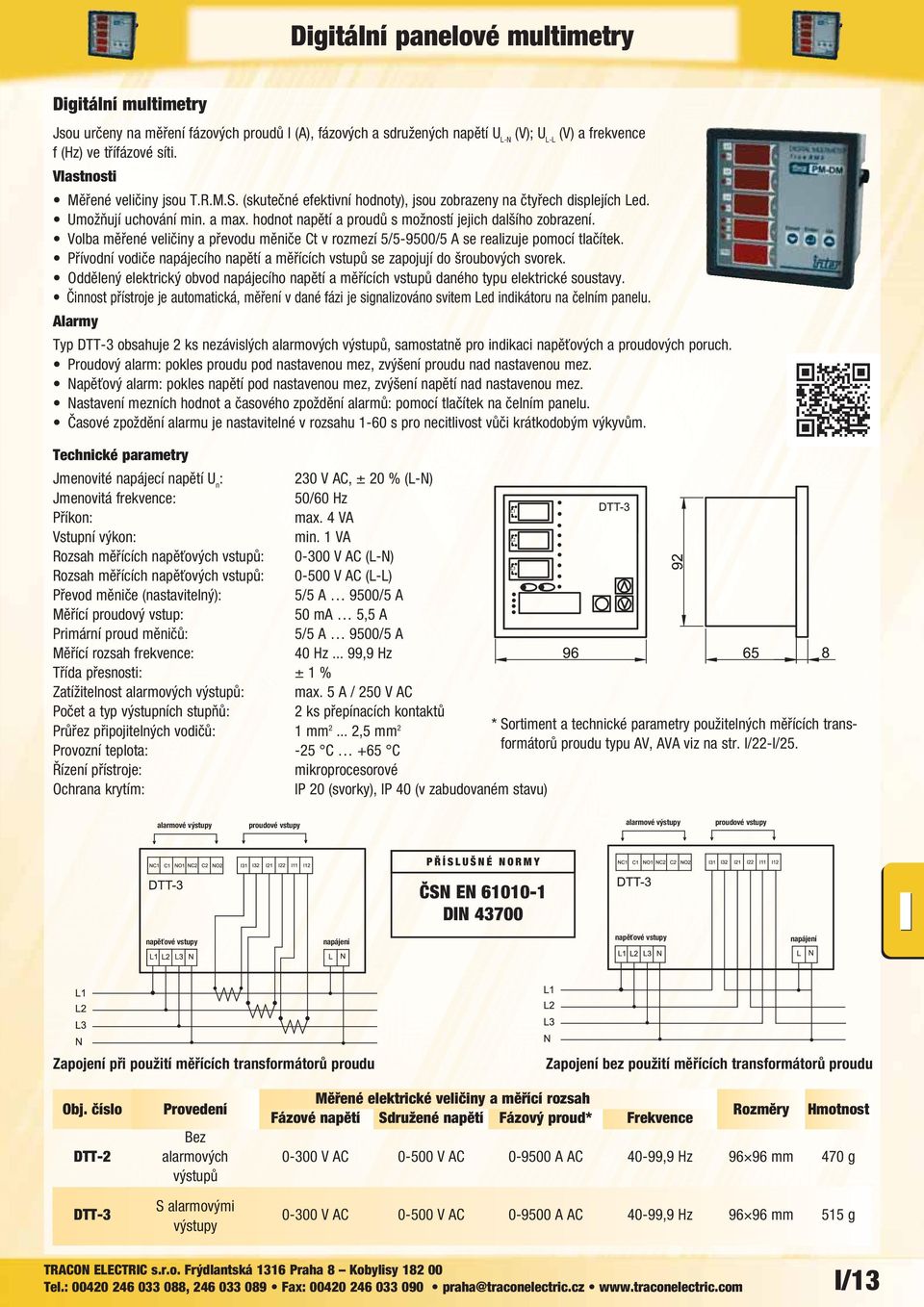

4 Digitální panelové multimetry Digitální multimetry Jsou určeny na měření fázových proudů I (A), fázových a sdružených napětí U L-N (V); U L-L (V) a frekvence f (Hz) ve třífázové síti. Vlastnosti Měřené veličiny jsou T.R.M.S. (skutečné efektivní hodnoty), jsou zobrazeny na čtyřech displejích Led. Umožňují uchování min. a max. hodnot napětí a proudů s možností jejich dalšího zobrazení. Volba měřené veličiny a převodu měniče Ct v rozmezí 5/5-9500/5 A se realizuje pomocí tlačítek. Přívodní vodiče napájecího napětí a měřících vstupů se zapojují do šroubových svorek. Oddělený elektrický obvod napájecího napětí a měřících vstupů daného typu elektrické soustavy. Činnost přístroje je automatická, měření v dané fázi je signalizováno svitem Led indikátoru na čelním panelu. Alarmy Typ DTT-3 obsahuje 2 ks nezávislých alarmových výstupů, samostatně pro indikaci napěťových a proudových poruch. Proudový alarm: pokles proudu pod nastavenou mez, zvýšení proudu nad nastavenou mez. Napěťový alarm: pokles napětí pod nastavenou mez, zvýšení napětí nad nastavenou mez. Nastavení mezních hodnot a časového zpoždění alarmů: pomocí tlačítek na čelním panelu. Časové zpoždění alarmu je nastavitelné v rozsahu 1-60 s pro necitlivost vůči krátkodobým výkyvům. Jmenovité napájecí napětí U n, ± 20 % (L-N) Jmenovitá frekvence: 50/60 Hz Příkon: max. 4 VA Vstupní výkon: min. 1 VA Rozsah měřících napěťových vstupů: V AC (L-N) Rozsah měřících napěťových vstupů: V AC (L-L) Převod měniče (nastavitelný): 5/5 A 9500/5 A Měřící proudový vstup: 50 ma 5,5 A Primární proud měničů: 5/5 A 9500/5 A Měřící rozsah frekvence: 40 Hz... 99,9 Hz Zatížitelnost alarmových výstupů: max. 5 A / 250 V AC Počet a typ výstupních stupňů: 2 ks přepínacích kontaktů Průřez připojitelných vodičů: 1 mm ,5 mm * Sortiment a technické parametry použitelných měřících transformátorů proudu typu AV, AVA viz na str. I/22-I/25. 2, alarmové výstupy proudové vstupy alarmové výstupy proudové vstupy DIN napěťové vstupy napěťové vstupy napájení napájení Zapojení při použití měřících transformátorů proudu Zapojení bez použití měřících transformátorů proudu Obj. číslo Provedení Měřené elektrické veličiny a měřící rozsah Fázové napětí Sdružené napětí Fázový proud* Frekvence Rozměry Hmotnost Bez DTT-2 alarmových V AC V AC A AC 40-99,9 Hz mm 470 g výstupů DTT-3 S alarmovými výstupy V AC V AC A AC 40-99,9 Hz mm 515 g I/13

5 Digitální panelové multimetry Digitální kontrolní inteligentní multimetr Slouží na komplexní kontrolu stavu připojeného zařízení přes měření a průběžné sledování jeho elektrických veličin. Měřené hodnoty fázových proudů I (A), fázových a sdružených napětí U L-N (V); U L-L (V) a frekvence f (Hz) v třífázové síti porovnává s referenčními hodnotami získanými po dobu testovacího režimu bezporuchového provozu zařízení. Odchylky okamžitých hodnot veličin od uložených aktivují víceúrovňový alarmový systém multimetru, který je indikován postupným rozsvícením alarmových Led indikátorů na čelním panelu, podle velikosti rozdílu (závažnosti poruchy). Umožňuje se tím kromě měření elektrických veličin i detekce těch nejjemnějších poruch elektrického zařízení, jako i poruch připojené mechanické zátěže (poruchy ložisek, nevyváženost rotoru, a pod.). Vlastnosti Měřené veličiny jsou T.R.M.S. (skutečné efektivní hodnoty), jsou zobrazeny na třech displejích Led na čelním panelu. Umožňují uchování min. a max. hodnot fázových proudů s možností jejich dalšího zobrazení. Volba měřené veličiny a převodu měniče Ct v rozmezí 5/5-9500/5 A se realizuje pomocí tlačítek uložených na čelním panelu přístroje. Činnost přístroje je automatická, měření dané veličiny je signalizováno svitem Led indikátorů na čelním panelu. Alarmy Přístroj obsahuje 1 ks programovatelný alarmový výstup, který je možno nastavit na proudovou anebo napěťovou poruchu. Proudový alarm: pokles proudu pod nastavenou mez, zvýšení proudu nad nastavenou mez. Napěťový alarm: pokles napětí pod nastavenou mez, zvýšení napětí nad nastavenou mez. Nastavení mezních hodnot a časového zpoždění alarmů: pomocí tlačítek na čelním panelu. Jmenovité napájecí napětí U n, 50/60 Hz Měřící napěťové vstupy: V AC (L-N) Měřící napěťové vstupy: V AC (L-L) Převod měniče (nastavitelný): 5/5 A 9500/5 A Měřící proudový vstup: 50 ma 5,5 A Primární proud měničů: 5/5 A 9500/5 A Měřící rozsah frekvence: 45 Hz Hz Třída přesnosti: ± 0,1 % Zatížitelnost alarmového výstupu: max. 5 A / 250 V AC Počet a typ výstupního stupně: 1 ks přepínací kontakt Průřez připojitelných vodičů: 1 mm ,5 mm 2 * Sortiment a technické parametry použitelných měřících transformátorů proudu typu AV, AVA viz na str. I/22-I/25., Feritové kroužky Feritové kroužky ČSN EN Zapojení při použití měřících transformátorů proudu Zapojení bez použití měřících transformátorů proudu Obj. číslo DTT-5 Připojené vodiče je potřeba provléci přes feritové kroužky na eliminaci elektromagnetických rušení a zvýšení přesnosti měření. I/14 Provedení S programovatelným alarmovým výstupem Měřené elektrické veličiny a měřící rozsah Fázové napětí Sdružené napětí Fázový proud* Frekvence Rozměry Hmotnost V AC V AC A AC Hz mm 305 g

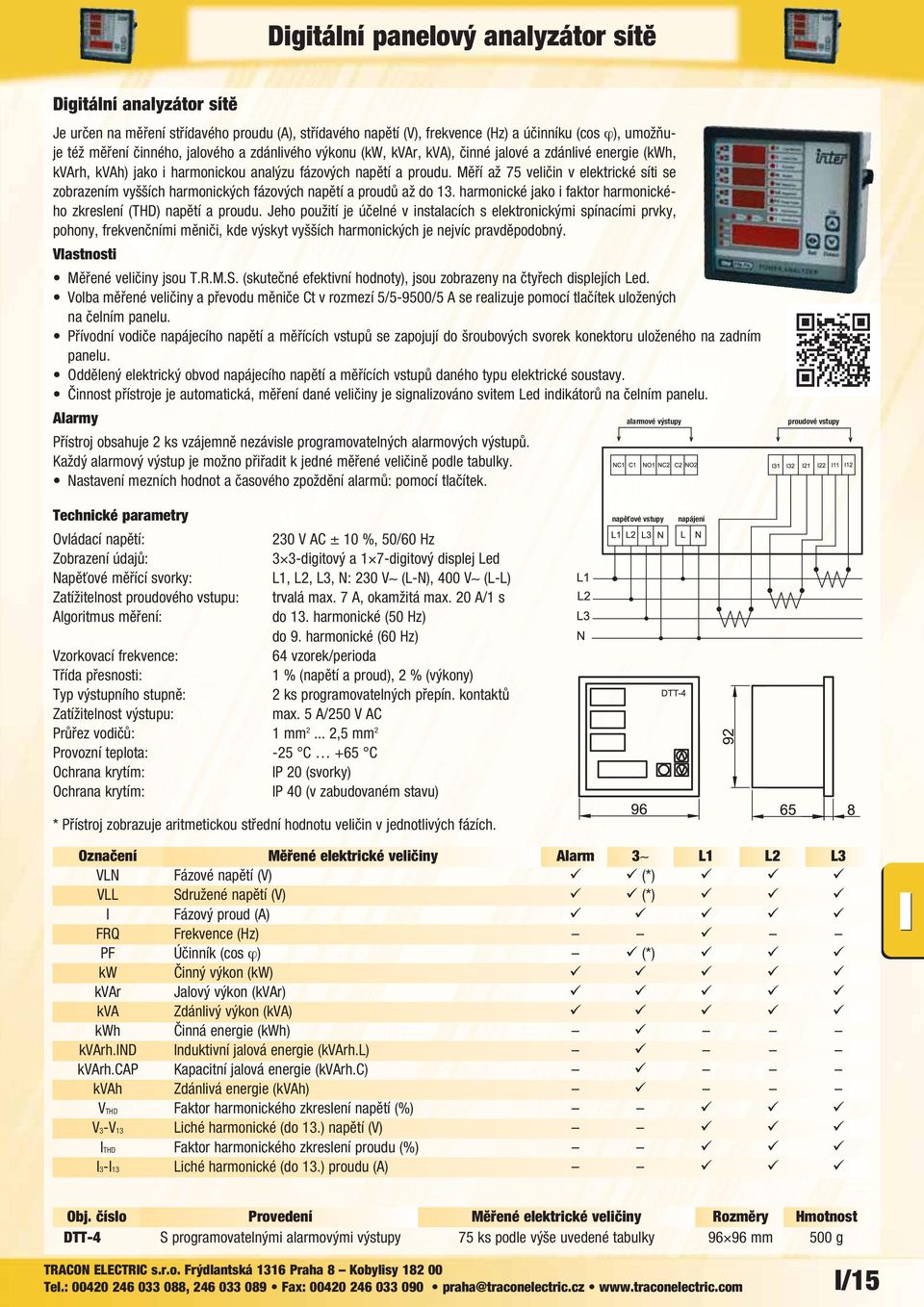

6 Digitální panelový analyzátor sítě Digitální analyzátor sítě Je určen na měření střídavého proudu (A), střídavého napětí (V), frekvence (Hz) a účinníku (cos ϕ), umožňuje též měření činného, jalového a zdánlivého výkonu (kw, kvar, kva), činné jalové a zdánlivé energie (kwh, kvarh, kvah) jako i harmonickou analýzu fázových napětí a proudu. Měří až 75 veličin v elektrické síti se zobrazením vyšších harmonických fázových napětí a proudů až do 13. harmonické jako i faktor harmonického zkreslení (THD) napětí a proudu. Jeho použití je účelné v instalacích s elektronickými spínacími prvky, pohony, frekvenčními měniči, kde výskyt vyšších harmonických je nejvíc pravděpodobný. Vlastnosti Měřené veličiny jsou T.R.M.S. (skutečné efektivní hodnoty), jsou zobrazeny na čtyřech displejích Led. Volba měřené veličiny a převodu měniče Ct v rozmezí 5/5-9500/5 A se realizuje pomocí tlačítek uložených na čelním panelu. Přívodní vodiče napájecího napětí a měřících vstupů se zapojují do šroubových svorek konektoru uloženého na zadním panelu. Oddělený elektrický obvod napájecího napětí a měřících vstupů daného typu elektrické soustavy. Činnost přístroje je automatická, měření dané veličiny je signalizováno svitem Led indikátorů na čelním panelu. Alarmy alarmové výstupy Přístroj obsahuje 2 ks vzájemně nezávisle programovatelných alarmových výstupů. Každý alarmový výstup je možno přiřadit k jedné měřené veličině podle tabulky. Nastavení mezních hodnot a časového zpoždění alarmů: pomocí tlačítek. proudové vstupy Ovládací napětí: 230 V AC ± 10 %, 50/60 Hz Zobrazení údajů: 3 3-digitový a 1 7-digitový displej Led Napěťové měřící svorky: L1, L2, L3, N: 230 V (L-N), 400 V (L-L) Zatížitelnost proudového vstupu: trvalá max. 7 A, okamžitá max. 20 A/1 s Algoritmus měření: do 13. harmonické (50 Hz) do 9. harmonické (60 Hz) Vzorkovací frekvence: 64 vzorek/perioda Třída přesnosti: 1 % (napětí a proud), 2 % (výkony) Typ výstupního stupně: 2 ks programovatelných přepín. kontaktů Zatížitelnost výstupu: max. 5 A/250 V AC * Přístroj zobrazuje aritmetickou střední hodnotu veličin v jednotlivých fázích. napěťové vstupy napájení Označení Měřené elektrické veličiny Alarm 3 L1 L2 L3 VLN Fázové napětí (V) (*) VLL Sdružené napětí (V) (*) I Fázový proud (A) FRQ Frekvence (Hz) PF Účinník (cos ϕ) (*) kw Činný výkon (kw) kvar Jalový výkon (kvar) kva Zdánlivý výkon (kva) kwh Činná energie (kwh) kvarh.ind Induktivní jalová energie (kvarh.l) kvarh.cap Kapacitní jalová energie (kvarh.c) kvah Zdánlivá energie (kvah) VTHD Faktor harmonického zkreslení napětí (%) V3-V13 Liché harmonické (do 13.) napětí (V) ITHD Faktor harmonického zkreslení proudu (%) I3-I13 Liché harmonické (do 13.) proudu (A) Obj. číslo Provedení Měřené elektrické veličiny Rozměry Hmotnost DTT-4 S programovatelnými alarmovými výstupy 75 ks podle výše uvedené tabulky mm 500 g I/15
