THOR Modular. Popis. Vlastnosti. Modulární UPS systém

Transkript

1 THOR Modular Modulární UPS systém Online dvojitá konverze Škálovatelné Decentralizované Paralelní Modulární 10, 20, 30, 40 moduly Systémy Popis THOR Modular je nový škálovatelný online systém s dvojitou konverzí, s 3-fázovým vstupem a výstupem. Systém je k dispozici s výkonovým rozsahem od 10 do 520 a může být vybaven moduly od 10 do 40. Dále je možné provozovat paralelně až 4 z těchto systémů. Modul THOR nabízíme ve třech řadách. THOR Modular T1 Rozsah výstupního Možná velikost Max. počet výkonu* modulu modulů* (+1)** THOR Modular T2 Rozsah výstupního Možná velikost Max. počet výkonu* modulu modulů* (+1)** THOR Modular T3 Rozsah výstupního Možná velikost Max. počet výkonu* modulu modulů* *Pro N+1 redundanci je kromě požadovaného celkového výkonu potřebný ještě další modul ** Čtvrtý modul výhradně pro redundanci Vlastnosti Klasifikace UPS VFI-SS-111 v souladu s IEC Online dvojitá konverze se sinusovým výstupem THDI < 3 % Velký rozsah vstupního napětí Výborná hodnota účiníku 0,9 Vysoká účinnost (až 95 %), možnost přepnutí do ECO režimu (potom až 98 %, režim zálohování) Vysoký vstupní účiník, až 1 (0,99) Kompaktní modulový design (3U) Modulární N + X paralelní redundance Paralelní provoz až 13 modulů v jedné skříni Vysoká hustota výkonu Monitoring a ovládání přes dotykový LCD panel EPO (vzdálené vypnutí) Rozšířitelné komunikační rozhraní Systém pro správu dostupný pro všechny běžné OS Nastavitelné napětí baterií (32, 34, 36, 38 nebo 42 x 12V baterie) Také lze také použít pro mnoho současných bateriových systémů 100 % vhodné pro výkyvy zátěže Programovatelný servisní indikátor Záruka 12 měsíců 1

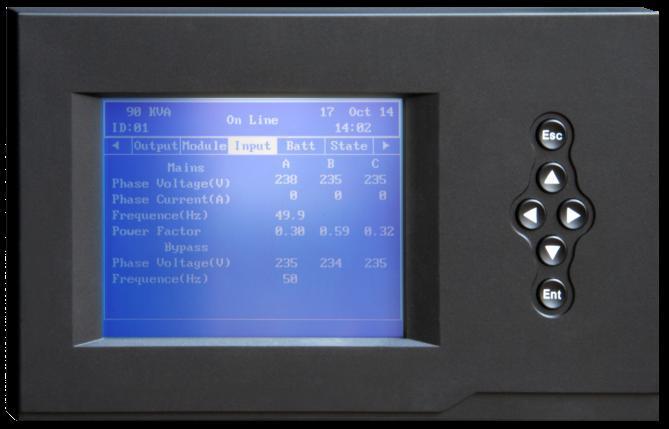

2 Prostřednictvím centrálního ovládacího panelu s dotykovou obrazovkou (horní obrázek) se zobrazí stav UPS, jednotlivé moduly a varovné zprávy. Konfigurace modulů UPS a jejich testů lze provádět také odtud. Navíc každý modul má vlastní displej s hlavními informacemi (obrázek vpravo). UPS THOR Modular je škálovatelný online systém s dvojitou konverzí UPS a může být konfigurován s moduly s výkonovým rozsahem 10 až 520 *. Modulární a redundantní design systému THOR zajišťuje vysokou spolehlivost a dostupnost. Při konfiguraci paralelní redundance N + X se zatížení okamžitě přerozdělí bez přerušení na zbývající moduly, pokud selže jeden modul. V případě poruchy nebo všeobecné údržby lze moduly během provozu odstranit a / nebo vyměnit za nové. Stejně jako všechny naše systémy, THOR Modular systémy mohou být rozšířeny bez nutnosti další práce s dalšími moduly. Nahoře: UPS roste s Vašimi zvyšujícími se požadavky na výkon Dole: Přídavné bateriové skříně Kvůli této "hot swappable" funkci je zabráněno jakémukoliv omezení ve Vašem současném provozu. To vám pomůže zvýšit efektivitu a vyhnout se nákladům. modulu EFFEKTA THOR Modular splňují nejvyšší technické standardy spolehlivosti a účinnosti. Jediné 3 U vysoké moduly zachovávají citlivé zátěže z výpadků napájení, šumu vedení, špiček napětí a proudu, interferencí frekvencí a poruch způsobených zapnutím elektrické sítě a jiných rizik. * Viz tabulka na předchozí stránce - pro N + 1 redundanci kromě požadovaného celkového výkonu je potřebný další modul 2

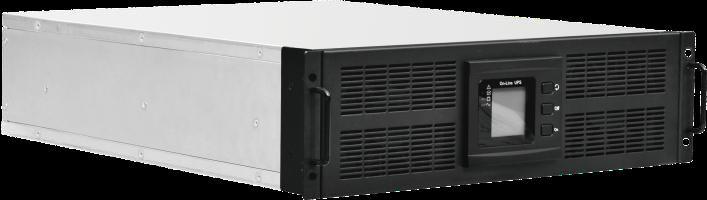

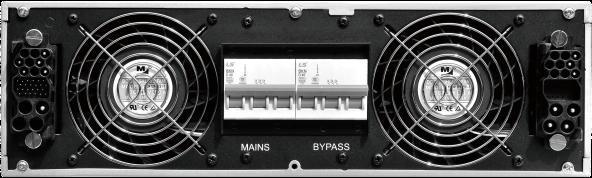

3 Modul THOR může být vybaven moduly 10 až 40 v závislosti na řadě systémů (viz tabulka níže). jsou extrémně kompaktní (pouze 3U) a poskytují vysokou hustotu výkonu. Každý modul obsahuje vlastní nabíječku a zůstává nezávislý i v případě poruchy řídící jednotky. Mohou být během provozu jednoduše vyměněny, může na nich být prováděna údržba nebo mohou být rozšířeny o další moduly. Vpravo: Samostatný napájecí modul Vpravo dole: Zadní pohled (modul 10/20 ) Funkce elektroniky modulů: Nízké THDI < 3 % Velký rozsah vstupního napětí Každý modul má vlastní síť a bypass, aby se snížila možná koncentrace chyb na jednotlivých součástech systému Modulární N + X paralelní redundance Kompaktní modulární design (3U) Následující tabulka ukazuje možné konfigurace skříně - modulů: THOR Modular T1 Rozsah výstupního výkonu* Max. možný výkon při Možná velikost modulu Max. počet modulů* Velikost skříně UPS redundanci N x600x (3+1 redundantní) 1400x600x x600x x600x1100 THOR Modular T2 Rozsah výstupního výkonu* Max. možný výkon při Možná velikost modulu Max. počet modulů* Velikost skříně UPS redundanci N (3+1 redundantní) 1400x600x x600x x600x1100 THOR Modular T3 Rozsah výstupního výkonu* Max. možný výkon při Možná velikost modulu Max. počet modulů* Velikost skříně UPS redundanci N x600x x600x x1200x860 *Pro N+1 redundanci je kromě požadovaného celkového výkonu potřebný ještě další modul Bateriové moduly a odpovídající skříně vám na požádání vypočítáme podle vašich potřeb. 3

4 Obecná data Model THOR T Mechanické vlastnosti Rozměry THOR T THOR T THOR T UPS 1400x600x x600x x443x580 Hmotnost [kg] UPS Hlučnost 26 (10 ) 31 (20 ) 31 (20 ) 31 (20 ) IP20 < 60dB v 1m Komunikace Stavová LED & LCD Režim zálohování, ECO, bypass, Nízké nabití baterií, Chyba baterií, Přetížení, Chyba UPS Rozhraní LCD Displej Alarm (optický & zvukový) Vstupní napětí, frekvence, Výstupní napětí, frekvence, Procentuální zatížení, Napětí baterie & Vnitřní teplota Chyba zálohování, Nízké nabití baterie, Přetížení, Systémová chyba RS232, 2 x RS485, 2 x Inteligentní slot (SNMP nebo relé- volitelné) Elektrická data Model THOR T THOR T THOR T THOR T Kapacita UPS / 9-36 kw / kw / kw / kw 10 / 9 kw 20 / 18 kw 20 / 18 kw 20 / 18 kw Vstup Terminály L1, L2, L3, N, PE Rozsah napětí 208~478VAC Rozsah frekvence 40 Hz-70Hz Účiník 0.99 THDi 3% (100% nelineární zátěž) Generátorový vstup Podporováno Výstup Terminály L1, L2, L3, N, PE Účiník 0.9 Regulace napětí ±1% Frekvence Utility ±5% jmenovití frekvence v režimu Baterie 50/60Hz ±0,2% Faktor výkyvu 3:1 THD 2% (lineární zátěž) / 5% (nelineární zátěž) Typ vlny Čistá sinusovka Účinnost Až 95 % v normálním režimu zálohování Baterie Napětí ±192, ±204, ±216, ±228, ±240VDC; záleží na konfiguraci baterií Nabíjecí UPS Max 24 A Max 18 A Max 30 A Max 60 A proud Max. 6 A Nabíjecí proud lze nastavit podle kapacity baterie Přenosový čas Normální režim do režimu baterie: 0 ms; Normální režim do režimu bypassu: 0 ms Přetížení Utility 110% 60min, 125% 10min, 150% 1min, 150% přepne do bypassu v režimu Baterie 110% 10min, 125% 1min, 150% 15sec, 150% okamžitě vypne UPS Auto-diagnostika Závisí na zapnutí, ovládána systémem EPO Okamžitě vypne UPS Baterie Pokročilá správa baterií Prostředí Provozní teplota 0 ~ 40 C (pro baterie se doporučuje 20 C) Vlhkost 0~95% bez kondenzace Provozní výška < 1500m Regulace / Bezpečnost EN standardy EMC EN Třída C3 Certifikát CE 4

5 Obecná data Model THOR T THOR T THOR T Mechanické vlastnosti Rozměry UPS 1400x600x x600x x600x x443x580 Hmotnost [kg] UPS Hlučnost 32 IP20 < 60dB v 1m Komunikace Stavová LED & LCD Režim zálohování, ECO, bypass, Nízké nabití baterií, Chyba baterií, Přetížení, Chyba UPS Rozhraní LCD Displej Alarm (optický & zvukový) Vstupní napětí, frekvence, Výstupní napětí, frekvence, Procentuální zatížení, Napětí baterie & Vnitřní teplota Chyba zálohování, Nízké nabití baterie, Přetížení, Systémová chyba RS232, 2 x RS485, 2 x Inteligentní slot (SNMP nebo relé- volitelné) Elektrická data Model THOR T THOR T THOR T Kapacita UPS / kw / kw / kw 30 / 27 kw Vstup Terminály L1, L2, L3, N, PE Rozsah napětí 208~478VAC Rozsah frekvence 40 Hz-70Hz Účiník 0.99 THDi 3% (100% nelineární zátěž) Generátorový vstup Podporováno Výstup Terminály L1, L2, L3, N, PE Účiník 0.9 Regulace napětí ±1% Frekvence v Utility ±5% jmenovití frekvence režimu Baterie 50/60Hz ±0,2% Faktor výkyvu 3:1 THD 2% (lineární zátěž) / 5% (nelineární zátěž) Typ vlny Čistá sinusovka Účinnost Až 95 % v normálním režimu zálohování Baterie Napětí ±192, ±204, ±216, ±228, ±240VDC; záleží na konfiguraci baterií Nabíjecí UPS Max 30 A Max 50 A Max 100 A proud Max. 10 A Nabíjecí proud lze nastavit podle kapacity baterie Přenosový čas Normální režim do režimu baterie: 0 ms; Normální režim do režimu bypassu: 0 ms Přetížení v Utility 110% 60min, 125% 10min, 150% 1min, 150% přepne do bypassu režimu Baterie 110% 10min, 125% 1min, 150% 15sec, 150% okamžitě vypne UPS Auto-diagnostika Závisí na zapnutí, ovládána systémem EPO Okamžitě vypne UPS Baterie Pokročilá správa baterií Prostředí Provozní teplota 0 ~ 40 C (pro baterie se doporučuje 20 C) Vlhkost 0~95% bez kondenzace Provozní výška < 1500m Regulace / Bezpečnost EN standardy EMC EN Třída C3 Certifikát CE 5

6 Obecná data Model THOR T THOR T THOR T Mechanické vlastnosti Rozměry UPS 1600x600x x600x x1200x x443x580 Hmotnost [kg] UPS Hlučnost 34 IP20 < 60dB v 1m Komunikace Stavová LED & LCD Režim zálohování, ECO, bypass, Nízké nabití baterií, Chyba baterií, Přetížení, Chyba UPS Rozhraní LCD Displej Alarm (optický & zvukový) Vstupní napětí, frekvence, Výstupní napětí, frekvence, Procentuální zatížení, Napětí baterie & Vnitřní teplota Chyba zálohování, Nízké nabití baterie, Přetížení, Systémová chyba RS232, 2 x RS485, 2 x Inteligentní slot (SNMP nebo relé- volitelné) Elektrická data Model THOR T THOR T THOR T Kapacita UPS / kw / kw / kw 40 / 36 kw Vstup Terminály L1, L2, L3, N, PE Rozsah napětí 208~478VAC Rozsah frekvence 40 Hz-70Hz Účiník 0.99 THDi 3% (100% nelineární zátěž) Generátorový vstup Podporováno Výstup Terminály L1, L2, L3, N, PE Účiník 0.9 Regulace napětí ±1% Frekvence v Utility ±5% jmenovití frekvence režimu Baterie 50/60Hz ±0,2% Faktor výkyvu 3:1 THD 2% (lineární zátěž) / 5% (nelineární zátěž) Typ vlny Čistá sinusovka Účinnost Až 95 % v normálním režimu zálohování Baterie Napětí ±192, ±204, ±216, ±228, ±240VDC; záleží na konfiguraci baterií Nabíjecí UPS Max 50 A Max 80 A Max 130 A proud Max. 10 A Nabíjecí proud lze nastavit podle kapacity baterie Přenosový čas Normální režim do režimu baterie: 0 ms; Normální režim do režimu bypassu: 0 ms Přetížení v Utility 110% 60min, 125% 10min, 150% 1min, 150% přepne do bypassu režimu Baterie 110% 10min, 125% 1min, 150% 15sec, 150% okamžitě vypne UPS Auto-diagnostika Závisí na zapnutí, ovládána systémem EPO Okamžitě vypne UPS Baterie Pokročilá správa baterií Prostředí Provozní teplota 0 ~ 40 C (pro baterie se doporučuje 20 C) Vlhkost 0~95% bez kondenzace Provozní výška < 1500m Regulace / Bezpečnost EN standardy EMC EN Třída C3 Certifikát CE 6
