1 Dokončující zpracování Vytvořil: Bc. Eva Veselá Interaktivní 1 Strana: 1

2 Škola Brno, Šmahova 110 Ročník 1, 3, 4(SOŠ, SOU) Název projektu Interaktivní metody zdokonalující proces edukace na ISŠP Číslo projektu CZ 1.07/1.5.00/ Číslo a název šablony lll/2 inovace a zkvalitnění výuky prostřednictvím ITC Autor Bc. Eva Veselá Tematická oblast Dokončovací zpracování Název DUM Pořadové číslo DUM 14 Kód DUM VY_32_INOVACE_14_DZ_VE Datum vytvoření Anotace Materiál určený k získání hlavních poznatků o řezacích strojích, jejich využití a hlavních částech. Pokud není uvedeno jinak je uvedený materiál z vlastních zdrojů autora Interaktivní 1 Strana 2 Strana: 2

3 Řezačky, které patří do dokončovacího zpracování neboli post- pressu lze rozdělit podle řezaného materiálu na ARCHOVÉ (jednonožové řezačky a kruhové nůžky), KOTOUČOVÉ (převíjecí řezačky) a BLOKOVÉ (třínožové řezačky). JEDNONOŽOVÉ ŘEZAČKY Používají se pro ořez, průřez a výřez potištěných i nepotištěných stohů papíru archů. Ve většině provozů jsou tato zařízení velmi vytížená. VŽDY JE ZDE KLADEN VYSOKÝ DŮRAZ PŘEDEVŠÍM NA PŘESNOST. Interaktivní 1 Strana 3 Strana: 3

4 Každý řezací stroj má tyto části: - rám, upínací část s nožem - lis - nakládací stůl s dořezovou lištou - sedlo - metrovou míru s ukazatelem - dorazová pravítka (úhly) - dělené sedlo - automatický posun sedla - vzduchový polštář - programové zařízení - fotobuňky (bezpečnostní zařízení) - motor Interaktivní 1 Strana 4 Strana: 4

5 VELKOFORMÁTOVÉ ŘEZACÍ STROJE Interaktivní 1 Strana 5 Strana: 5

6 Jednonožové řezací stroje se dělí na: - MALOFORMÁTOVÉ - šíře řezu nepřesahuje 70 cm - VELKOFORMÁTOVÉ - šíře řezu může být 225 cm Interaktivní 1 Strana 6 Strana: 6

7 MALOFORMÁTOVÉ ŘEZACÍ STROJE Interaktivní 1 Strana 7 Strana: 7

8 Interaktivní 1 Strana 8 Strana: 8

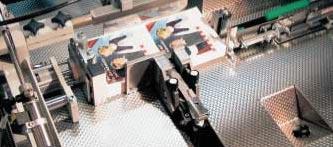

9 TŘÍNOŽOVÉ ŘEZACÍ STROJE Třínožové řezačky, které se v praxi označují jako trojřezy se používají ve výrobních linkách pro zhotovení knižních bloků. Stejně jako jednonožové řezačky mohou oříznout silné nálože řezaného materiálu jako je více knižních bloků najednou nebo silné knižní bloky. Třínožové řezačky jsou limitujícím prvkem rychlosti výrobních linek pro zhotovení knižních vazeb, neboď jejich konstrukce nedovoluje zvyšovat výkon. Proto se často u výkonných linek instalují dvě třínožové řezačky. Interaktivní 1 Strana 9 Strana: 9

10 TŘÍNOŽOVÉ ŘEZACÍ STROJE Třínožové řezačky, které se v praxi označují jako trojřezy se používají ve výrobních linkách pro zhotovení knižních bloků. Stejně jako jednonožové řezačky mohou oříznout silné nálože řezaného materiálu jako je více knižních bloků najednou nebo silné knižní bloky. Třínožové řezačky jsou limitujícím prvkem rychlosti výrobních linek pro zhotovení knižních vazeb, neboď jejich konstrukce nedovoluje zvyšovat výkon. Proto se často u výkonných linek instalují dvě třínožové řezačky. OŘEZÁVÁNÍ KNIŽNÍCH BLOKŮ PROBÍHÁ VE DVOU TAKTECH. NEJDŘÍVE DOJDE K SOUČASNÉMU OŘÍZNUTÍ VRCHNÍ A SPODNÍ ČÁSTI KNIŽNÍHO BLOKU HLAVY A PATY A NÁSLEDNĚ K OŘÍZNUTÍ BOČNÍ ČÁSTI. Interaktivní 1 Strana 10 Strana: 10

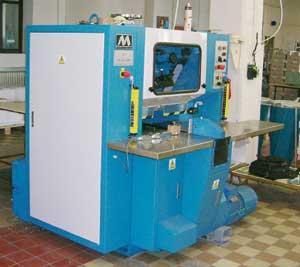

11 TŘÍNOŽOVÉ ŘEZACÍ STROJE Interaktivní 1 Strana 11 Strana: 11

12 Interaktivní 1 Strana 12 Strana: 12

13 NOŽE DO ŘEZAČEK Nůž řezačky je řezný nástroj, který je vyměnitelný, dá se ostřit, může mít různé řezné vlastnosti jak z hlediska použitého materiálu, tak jeho tvaru, zvláště výbrusu úhlu břitu zkosení hrany. Tvar nože, části a materiál: - nosná část - těleso nože - řezná část břit NŮŽ je vyroben z dvojího druhu materiálu. - ocelové nože - nože s tvrdokovem BŘIT je řezná část nože klínového tvaru a tvoří jej faseta zkosená hrana a hřbet nože. OBĚ TYTO ČÁSTI MUSÍ BÝT DOKONALE ROVNÉ A HLADKÉ, ABY SNÁZE PŘEKONÁVALY ODPOR ŘEZANÉHO MATERIÁLU. PŘI BROUŠENÍ ZÁLEŽÍ PŘEDEVŠÍM NA SPRÁVNÉM BRUSNÉM ÚHLU. Interaktivní 1 Strana 13 Strana: 13

14 ŘEZACÍ LIŠTY Lišta je uložena v drážce nakládacího stolu pod ostřím nože. Může být dřevěná, ale v dnešní době se využívají lišty z plastů. NŮŽ MŮŽE ZAŘEZÁVAT DO LIŠTY MAXIMÁLNĚ 0,5MM. Interaktivní 1 Strana 14 Strana: 14

15 OPAKOVÁNÍ JEDNONOŽOVÉ ŘEZAČKY SE DĚLÍ NA? MALOFORMÁTOVÉ, VELKOFORMÁTOVÉ PODLE ŘEZANÉHO MATERIÁLU DĚLÍME ŘEZAČKY NA? ARCHOVÉ, KOTOUČOVÉ, BLOKOVÉ KČEMU SLOUŽÍ VZDUCHOVÝ POLŠTÁŘ? USNADŇUJE MANIPULACI SE STOHEM MATERIÁLU NA ŘEZACÍM STOLE Interaktivní 1 Strana 15 Strana: 15

16 ZDROJ Král. J., Moderní knihařství. Brno : Knihař, 1999, ISBN Brno, Šmahova Integrovaná 110 střední škola polygrafická, Šmahova Brno, 110, 627 Šmahova 00 Brno Dokončující zpracování DUM číslo: DUM 1 číslo: 14 Název Název tohoto tohoto DUM DUM Strana: 16 Strana 16
