ROZBRUŠOVÁNÍ KOTOUČE PRO ÚHLOVÉ BRUSKY

Transkript

1 ROZBRUŠOVÁNÍ KOTOUČE PRO ÚHLOVÉ BRUSKY Název školy Číslo projektu Autor Název šablony Název DUMu Stupeň a typ vzdělání Vzdělávací obor Tematický okruh Druh učebního materiálu Cílová skupina Anotace Střední odborná škola Luhačovice CZ.1.07/1.5.00/ Mgr. Lubor Černobila III/2 Inovace a zkvalitnění výuky prostřednictvím ICT VY_32_INOVACE_CER0709 Střední odborné vzdělávání Technologie kovů Rozbrušování kotouče pro úhlové brusky Výukový materiál Žák střední školy, let Druhy kotoučů pro úhlové brusky podle určení, velikosti a označení. Klíčová slova Ruční rozbrušovací bruska, úhlová bruska, průměr kotouče, brusný kotouč, řezný kotouč, tloušťka kotouče Datum

2 2

3 dle velikostí: - Úhlové brusky jsou různých velikostí, podle průměru rozbrušovacího kotouče, který do ní upínáme - Kotouče jsou vyráběny v průměrech: mm mm mm mm mm Foto: 3

4 dle určení Existují dva druhy karbo-flexi kotoučů: A/ ŘEZNÉ určené k řezání dělení materiálu rozbrušováním B/ BRUSNÉ určené k broušení např. svarů, sražení hran a pod. - Řezné kotouče se nesmí užívat k broušení!!! 4

5 dle určení: Řezné kotouče: tloušťky 0,8-1,6 mm - jsou určeny pro řezání plechu nebo tenkostěnných materiálů. tloušťky 2-3,2 mm - pro řezání silnostěnných materiálů. - Řezné kotouče se nesmí užívat k broušení! Brusné kotouče: - Tloušťka kotouče 4 mm a více. - Jsou určeny pouze k broušení! 5

6 dle určení: Řezné kotouče: - Označené jako: řezný, cutting, trennscheibe Brusné kotouče: - Označené jako: brusný, grinding, schruppen 6

7 dle materiálu, pro který jsou určeny: Pro různé druhy kovových materiálů používáme různé druhy kotoučů. Běžná ocel kotouče označeny obvykle jako metal. Hliník (a materiály mající tendenci zalepovat kotouč) - označení obvykle alu. Šedá litina - diamantové kotouče. Existují kotouče také pro řezání nekovových materiálů např. kamene, keramiky apod. 7

8 Která z odpovědí je správná? V jakých průměrech jsou vyráběny karbo-flex kotouče pro úhlové brusky: a) 115mm, 125mm, 150mm, 180mm, 230mm b) 120mm, 130mm, 140mm, 180mm, 200mm c) 250 mm, 300 mm, 355 mm a případně více 8

9 Označte správné odpovědi. Jaké druhy karbo-flex kotoučů rozeznáváme podle jejich určení? a) řezné k dělení materiálu rozbrušováním b) brusné k broušení např. svarů, sražení hran a pod. 9

10 Která z odpovědí je správná? Mohou se řezné kotouče používat také k broušení? a) ano b) ne 10

11 Která z odpovědí je správná? K jakému užití jsou určeny karbo-flex kotouče o tloušťce 4 mm a více? a) pro řezání silnostěnných materiálů b) pouze k broušení c) pro řezání plechu nebo tenkostěnných materiálů 11

12 Která z odpovědí je správná? K jakému užití jsou určeny karbo-flex kotouče o tloušťce 0,8 1,6 mm? a) pro řezání silnostěnných materiálů b) pouze k broušení c) pro řezání plechu nebo tenkostěnných materiálů 12

13 Která z odpovědí je správná? K jakému užití jsou určeny karbo-flex kotouče o tloušťce 2 3,2 mm? a) pro řezání silnostěnných materiálů b) pouze k broušení c) pro řezání plechu nebo tenkostěnných materiálů 13

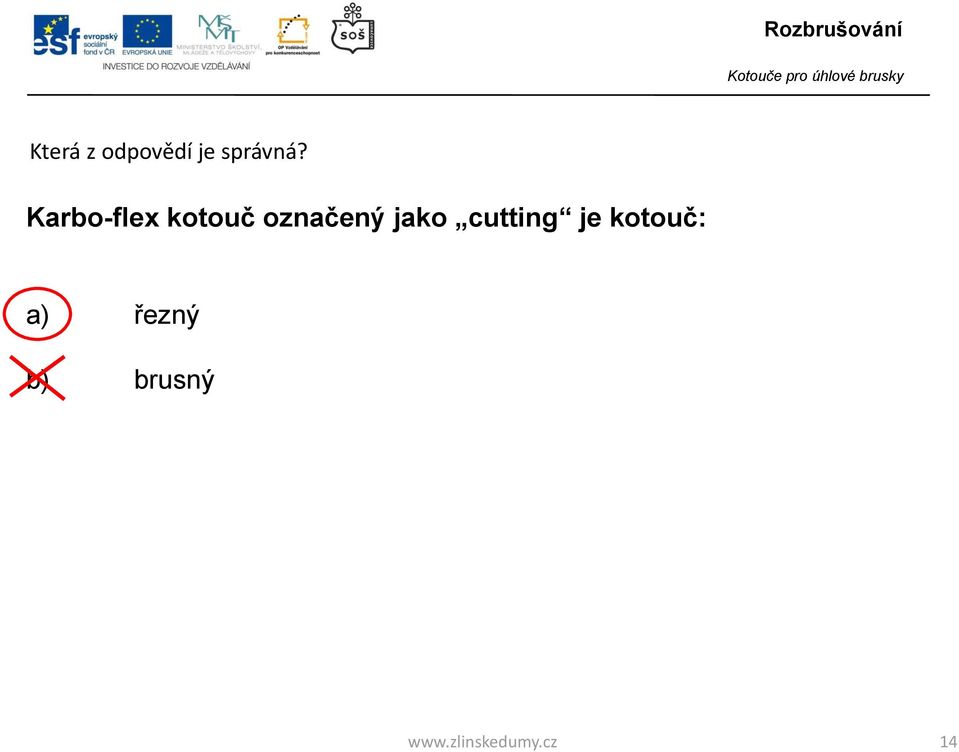

14 Která z odpovědí je správná? Karbo-flex kotouč označený jako cutting je kotouč: a) řezný b) brusný 14

15 Která z odpovědí je správná? Brusný karbo-flex kotouč může být označen jako: a) grinding b) cutting 15

16 Díky za Vaši pozornost! Lubor Černobila Střední odborná škola Luhačovice 16
