1 INFORMACE O PRODUKTU

2 Material 2

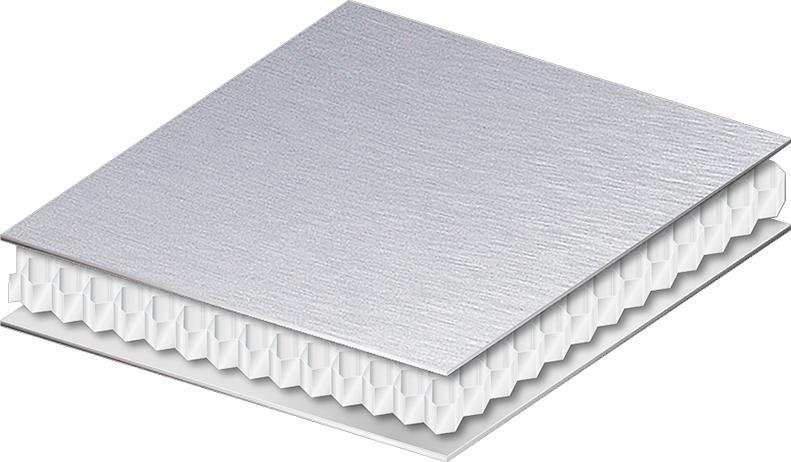

3 V krátkosti Krycí pláty opatřené lakem Hliníkové jádro ve struktuře včelího plástu (honeycomb) 3

4 V krátkosti Vysoká tuhost a nízká hmotnost Vizuálně příjemné vrchní materiály Dobrá zvuková izolace Různé tlouštky a formáty Zejména vhodný jako nosný materál pro různé další krycí struktury či povrchy Jednoduché zpracování Atesty po specifické použití Krátké dodací lhůty 4

interiérech Nově vyvinutý tuhý termoplastový systém spojení Vysoká

5 V krátkosti Široká nabídka, povrchů, barev a velikostí panelů Vysoce kvalitní povrchové úpravy vhodné pro využití v exteriérech i interiérech Nově vyvinutý tuhý termoplastový systém spojení Vysoká pevnost opláštění Vynikající časová stálost EN Atest (kolejová vozidla) MED Atest 5

6 Standardní rozměry Tloušťka 6, 10, 15, 20, 25 mm Šířka 1250 and 1500 mm Délka mm 6

7 Složení t1 Tlouštka T = 6 and 10 mm t1 = 0,5 mm t2 = 1,0 mm T Krycí pláty EN AW-5005 (AlMg1) t2 Tlouštka T = 15, 20, 25 mm t1 a t2 = 1,0 mm Povrchová úprava: Polyester nanesený na obou stranách Fluorpolymer nanesený na přední straně Slitiny krycích plátů: EN AW-5005 (AlMg1) EN AW-5754 (AlMg3) 7

8 Tuhost vztažená ke stejné hmotnosti Tuhost v ohybu 10 6 Nmm²/mm 10 mm 4 mm 0.7 mm 2 mm Ocel Hliník 8

9 Technické údaje 9

10 Technické údaje 10

11 Výrobní program (standard) 11

12 Zátěžové tabulky 12

13 Zátěžové tabulky 13

14 Vlastnosti Vynikající absorpce zvuku a vibrací Nízká tepelná roztažnost (2,4 mm / m při 100ºC teplotním rozdílu) Plně recyklovatelný a přátelský k životnímu prostředí Rozmanité způsoby zpracování a uchycení Spolehlivá technická pomoc přímo od výrobce 14

15 Zpracování 15

16 Možnosti zpracování Vrtání Řezání Ohýbání Spojování, nýtování Skládání Tváření lisováním Ukončování hran Frézování Laminace 16

17 Vrtání Pro vytvoření kruhových vrtaných otvorů použijte HSS vrtáky s centrálním hrotem Pro větší otvory použijte speciální frézy (counterbores) 17

ploché zuby nebo do střížky tvarované duté zuby

18 Rezání Vertikální formátovací pila nebo ruční okružní pila: použijte zuby opatřené karbidem s trapezoidem / ploché zuby nebo do střížky tvarované duté zuby Přímočará pila Použijte nástroje určené pro plast nebo dřevo 18

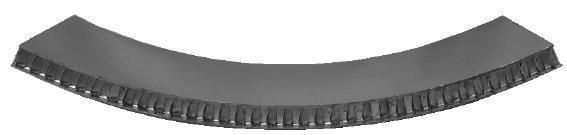

19 Ohýbání Krokové ohýbání za použití speciálních matric Min. rádius ohybu pro 6 a 10 mm ALUCORE = 50 x t (pro jiné šířky je vždy nutné testování) 19

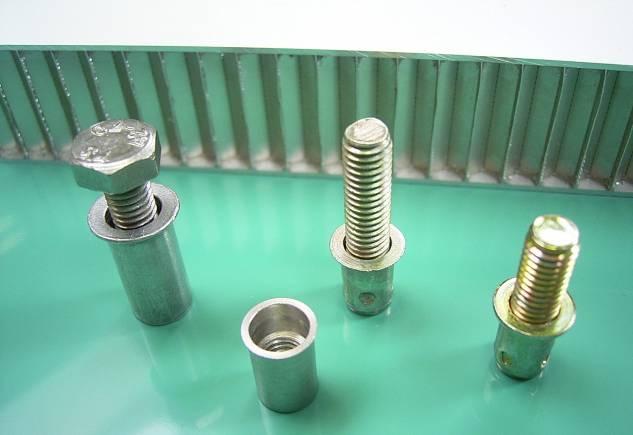

20 Spojování, nýtování Upínací systémy Vnýtovaná matka Skrytý nýt Vnýtovaný šroub 20

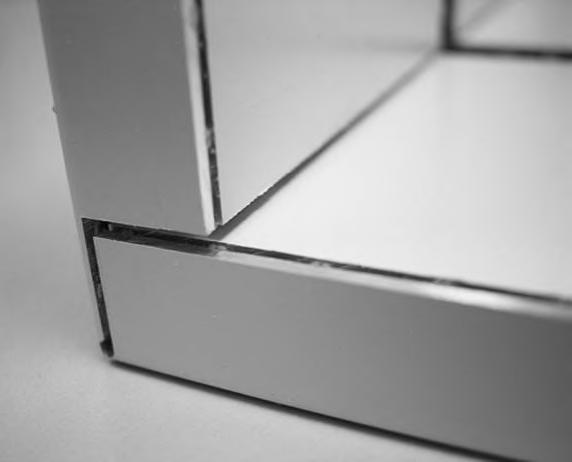

21 Skládání Složení desky po vyfrézování 21

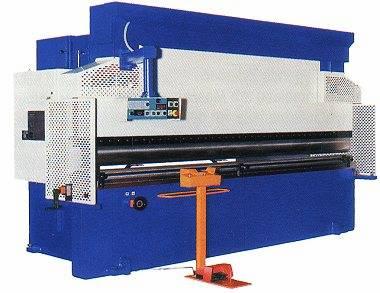

22 Skládání Skládání desky pomocí ohýbacího lisu stamp 10 die Jsou vyžadovány speciální nástroje PE-pad 0,5-2 mm soft polyethylene matrix opening width =3x panel thickness 22

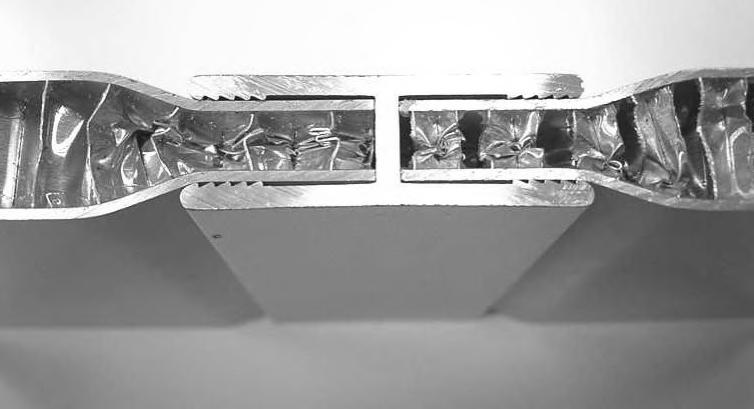

23 Tváření lisováním Slisovávání panelů s použitím ohýbacího lisu spojení panelů Inserty a fitinky 23

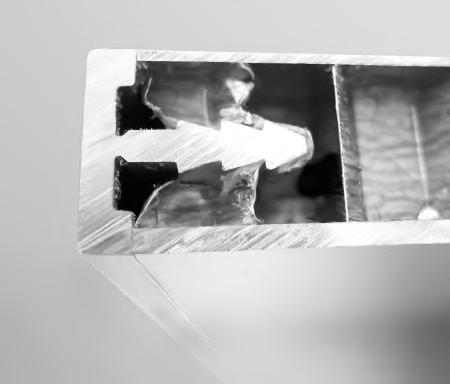

24 Ohranění Řešení pro ohranění: Zpětné ohnutí krycího pláště Opláštění hrany Ukončení hran pomocí hliníkových profilů 24

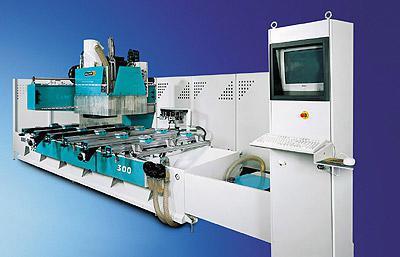

25 Frézování Konturové řezání s použítí frézy s jedním břitem Řezání Frézování V drážek Frézování drážek Vrtání 25

26 Laminace 26

27 Prospekty 27

28 Prospekty 28

29 Reference Stavba lodí 29

30 Stavba lodí 30

31 Stavba lodí podhledy 31

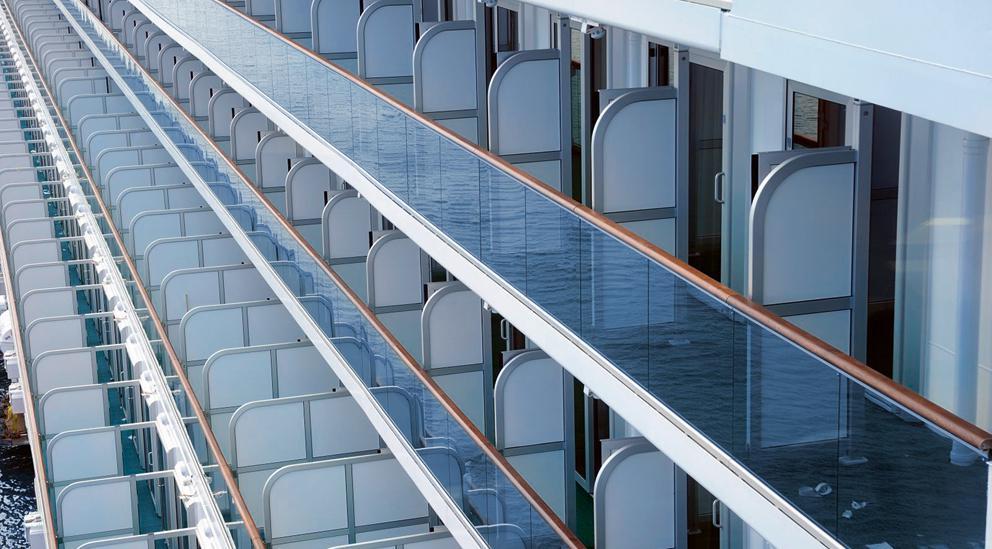

32 Stavba lodí oddělení balkónů 32

33 Stavba lodí stropy, zdi a nábytek 33

34 Stavba lodí Fridolin catamaran Bodamské jezero 34

35 Stavba lodí design interiéru: Oasis of the Seas 35

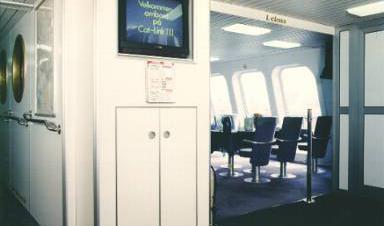

36 Stavba lodí - interiéry 36

37 Stavba lodí - interiéry 37

38 Stavba lodí sluneční clony 38

39 Reference Architektura 39

40 Centrála Repsol Španělsko 40

41 Reference Digitalní tisk 41

42 Digitální tisk 42

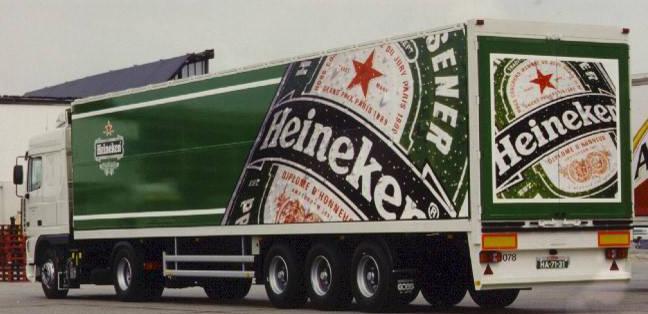

43 Reference Kolejová vozidla a dopravní prostředky 43

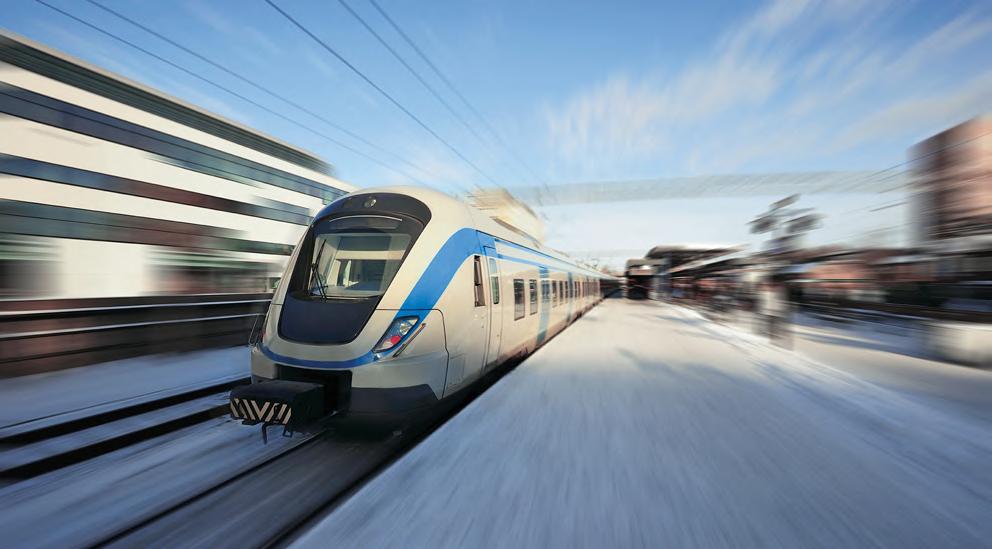

44 Konstrukce kolejových vozidel Dveře a záklopné systémy 44

45 Konstrukce kolejových vozidel 45

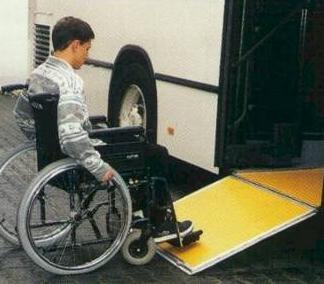

46 Konstrukce dopravních vozidel 46

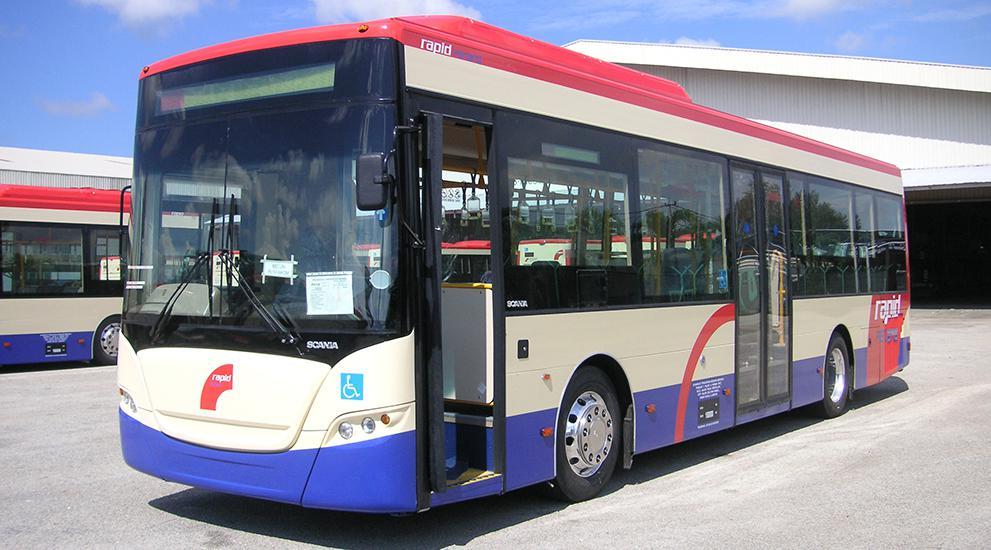

47 Konstrukce dopravních vozidel 47

48 Konstrukce dopravních vozidel 48

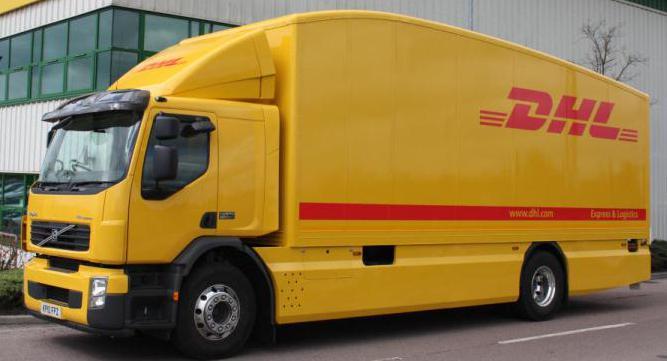

49 Konstrukce dopravních vozidel Don Bur Velká Británie 49

50 Konstrukce dopravních vozidel 50

51 Konstrukce dopravních vozidel Závody 51

52 Konstrukce dopravních vozidel Závody 52

53 Konstrukce dopravních vozidel Závody 53

54 Kiosky a autobusové zastávky 54

55 Přívěsy za kola 55

56 Reference Interiérové konstrukce 56

57 Lehké kontainery 57

58 Přepážky 58

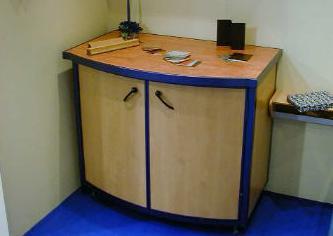

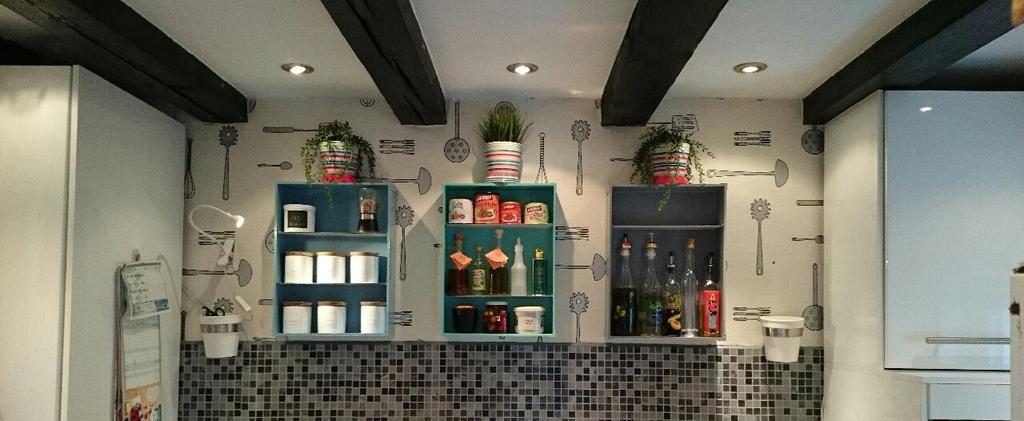

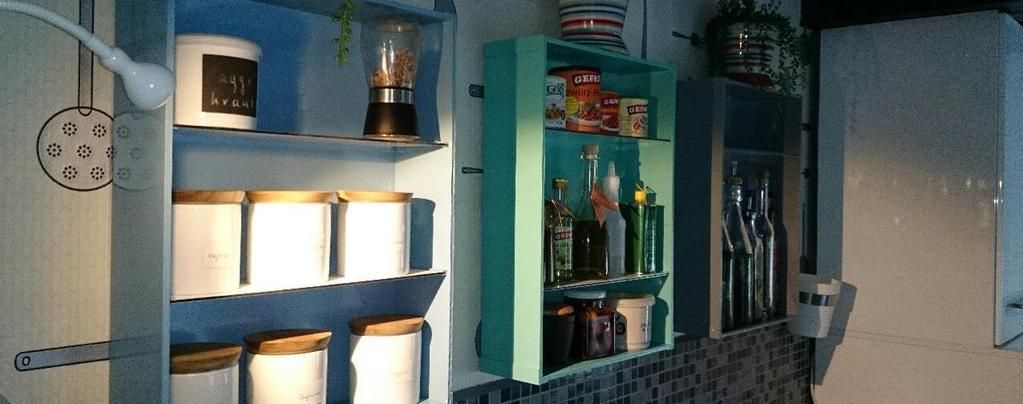

59 Nábytek 59

60 Nábytek 60

61 Nábytek Muzeum Architektury, Stockholm 61

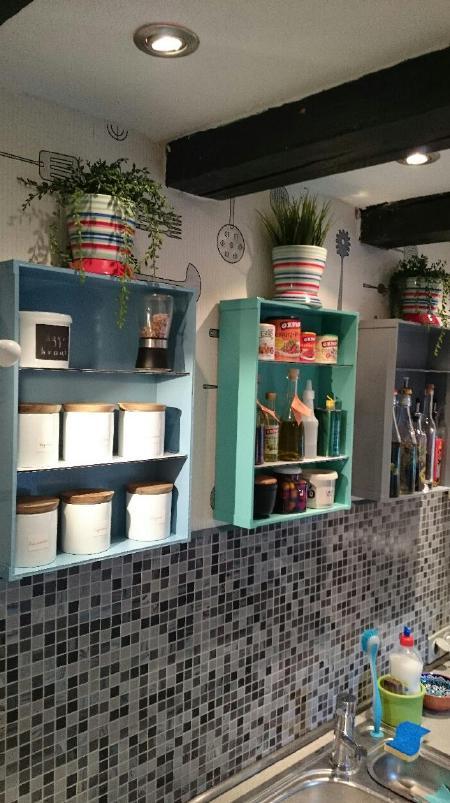

62 Police 62

63 Stropy Chladící prvky 63

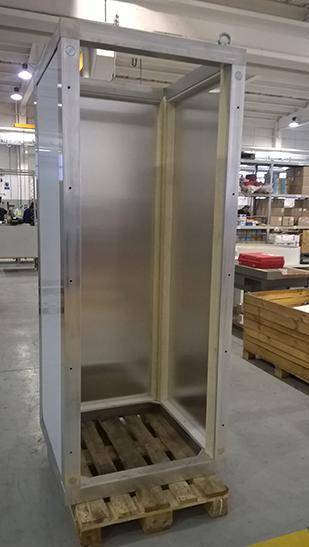

64 Šasy pro stroje a boxy/ na nástroje pro stroje 64
