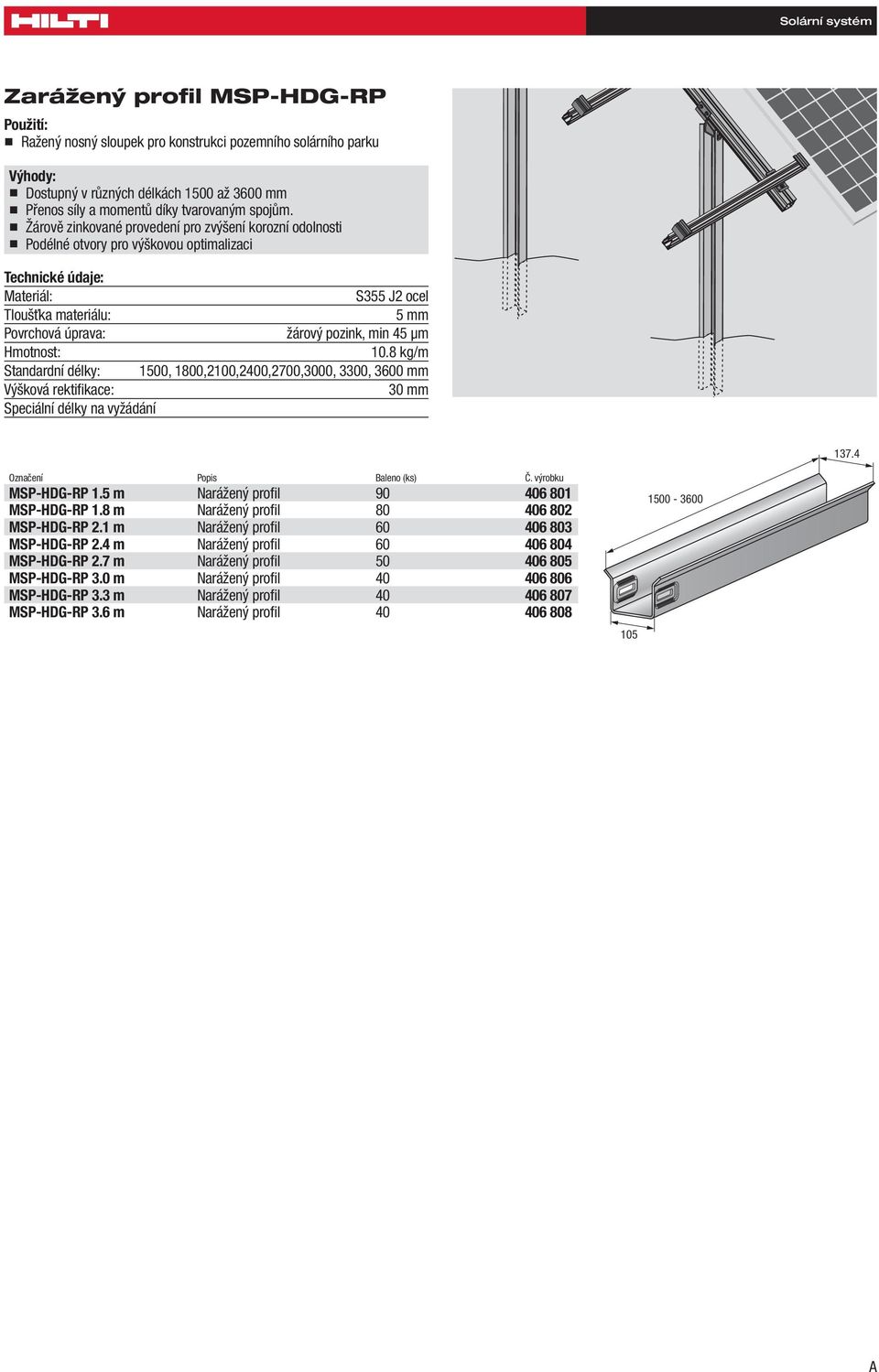

1 Zarážený profil MSP-HDG-RP Ražený nosný sloupek pro konstrukci pozemního solárního parku Dostupný v různých délkách 1500 až 3600 mm Přenos síly a momentů díky tvarovaným spojům. Žárově zinkované provedení pro zvýšení korozní odolnosti Podélné otvory pro výškovou optimalizaci S355 J2 ocel Tloušťka materiálu: 5 mm žárový pozink, min 45 μm Hmotnost: 10.8 kg/m Standardní délky: 1500, 1800,2100,2400,2700,3000, 3300, 3600 mm Výšková rektifi kace: 30 mm MSP-HDG-RP 1.5 m Narážený profi l MSP-HDG-RP 1.8 m Narážený profi l MSP-HDG-RP 2.1 m Narážený profi l MSP-HDG-RP 2.4 m Narážený profi l MSP-HDG-RP 2.7 m Narážený profi l MSP-HDG-RP 3.0 m Narážený profi l MSP-HDG-RP 3.3 m Narážený profi l MSP-HDG-RP 3.6 m Narážený profi l A

2 Spojovací prvky pro zarážený profil Pro spojení s zaráženým profi lem MSP-HDG x130 šroub s vroubkovanou integrovanou podložkou dle DIN EN ISO ocel, pevnostní třída 8.8 žárový pozink, min 45 μm MSP-HDG x130 šroub ,6 36,6 130 HDG zajišťovací matice dle DIN EN ocel, pevnostní třída 8.8 žárový pozink, min 45 μm HDG zajišťovací matice SW19 MSP-HDG-TP vroubkovaná podložka ENG-GJMV dle DIN EN 156 žárový pozink, min 45 μm Hmotnost: 53 g MSP-HDG-TP vroubkovaná podložka ,2 x,2 36,6 36,6 7 B

3 Nosné podpěry MSP-AL-SP Nosné podpěry pro pozemní solarní park Podpěry mezi patkou (beton, zemní kotva) a příčným nosníkem Dostupný v různých délkách 685 až 2170mm Přenos síly a momentů díky tvarovaným spojům. Žárově zinkované provedení pro zvýšení korozní odolnosti Podélné otvory pro výškovou optimalizaci Al dle DIN EN AW T6 Tloušťka materiálu: 3.5 mm Hmotnost na metr délky: 3.7 kg/m Standardní délky: 685, 855, 1020, 1110, 1175, 1320, 1465, 1610, 1745, 1890, 2035, 2170 Výšková rektifi kace: 40 mm MSP-AL-SP m podpěra MSP-AL-SP m podpěra MSP-AL-SP m podpěra MSP-AL-SP m podpěra MSP-AL-SP m podpěra MSP-AL-SP m podpěra MSP-AL-SP m podpěra MSP-AL-SP m podpěra MSP-AL-SP m podpěra MSP-AL-SP m podpěra MSP-AL-SP m podpěra MSP-AL-SP m podpěra MSP-AL-BP základní deska Deska pro spojení konstrukce s betonem/zemním vrutem Al dle DIN EN AW T MSP-HDG-TP základní deska MSP-AL-BPI izolační deska Eliminuje kontaktní korozi mezi základní deskou a betonem EPDM guma Tvrdost: 70 A ±5 MSP-HDG-TP izolační deska C

4 Spojovací prvky pro nosné podpěry Pro spojení s základní deskou x100 A2 šroub A2-70 nerez dle DIN EN ISO x100 A2 šroub A4 zajišťovací matice A2-70 nerez dle DIN EN ISO A4 zajišťovací matice SW19 Pro spojení s nosnou podpěrou x130 A2 šroub A2-70 nerez dle DIN EN ISO x130 A2 šroub A4 zajišťovací matice A2-70 nerez dle DIN EN ISO A4 zajišťovací matice SW19 MSP-AL-TP ozubená podložka Hmotnost: Al dle DIN EN AW-6005 T6 50 g MSP-AL-TP ozubená podložka D

5 Ztužující vzpěra MSP-AL-SC Ztužující vzpěra pro pozemní solarní park Diagonální vzpěra mezi předním a zadním nosným sloupkem Pouze jeden šroub na každé straně úchytu V různých délkách Hmotnost na metr délky: Standardní délky: (F25) 1.9 kg/m 1555, 1635, 1750, 1765, 1820, 1940 mm 28 MSP-AL-SC m vzpěra MSP-AL-SC m vzpěra MSP-AL-SC m vzpěra MSP-AL-SC m vzpěra MSP-AL-SC m vzpěra MSP-AL-SC m vzpěra Spojovací prvky pro vzpěru Spojovací prvky pro vzpěru mezi přední a zadní nosnou podpěrou x130 A2 šroub A2-70 nerez dle DIN EN ISO zadní / 25 Nm přední x100 A2 šroub A4 zajišťovací matice A2-70 nerez dle DIN EN ISO A4 zajišťovací matice SW19 E

6 Podélný nosník MSP-AL-LC Podélný nosník pro pozemní solární park Pro uchycení příchytek pro solární panely Jednoduchá montáž všechny spojovací prvky, příchytky se zhora Přesně sedí pro všechny nosníkové komponenty Středová a koncová příchytka lze uchytit jednoduše a rychle Standardní délky: 6000 mm 6000 H Označení Popis Výška Šířka Hmotnost Balení (ks) Č. výrobku (mm) (mm) na metr (kg) MSP-AL-LC m nosník MSP-AL-LC m nosník MSP-AL-LC m nosník MSP-AL-LC m nosník B Nosníková spojka MSP-AL-LC l Spojování podélných nosníků pozemního parku Optimální přenos zatížení pokud je umístěn v ¼ od podpěr l/4 6m m 18m 24m 30m 36m 2x 2x 1x 2.5cm 2x 2x 1x 2.5cm Označení Popis Výška Šířka Balení (ks) Č. výrobku (mm) (mm) MSP-AL-LS 80 spojka MSP-AL-LS 88 spojka MSP-AL-LS 100 spojka MSP-AL-LS 105 spojka H B S-MD 43 S samořezný šroub nerez No. 3, samořezný Hex Označení Popis hlavy šroubu Průměr Svěrná tloušťka Vrtací Balení (ks) Č. výrobku (mm) (mm) kapacita S-MD 43 S 5.5x25 samořezný šroub F

7 Příčný nosník MSP-AL-TC Příčný nosník pro pozemní solární park Pro uchycení podélných nosníků a spojení s nosnou podpěrou Jednoduchá a rychlá montáž Přesně sedí pro všechny nosníkové komponenty Ve třech standardizovaných délkách Hmotnost na metr délky: Standardní délky: 2.7 kg/m 2800, 3000, 3300 mm MSP-AL-TC 2.8 m nosník MSP-AL-TC 3.0 m nosník MSP-AL-TC 3.3 m nosník Křížová svorka MSP-AL-XC Pro spojení podélných a příčných nosníků Přemontovaná svorka bez dodatečných částí Přesně sedí pro příčný nosník vložit, otočit a posunout do pozice Rychlý a bezpečný jednoduchý a účinný spoj přes hranu podélného nosníku Šroub: Délka šroubu: M8 25 mm 20 Nm imbus 6 mm MSP-AL-XC svorka G

8 Zemní konektor MSP-AL-GC Pro instalaci pozemního solárního parku na betonové základy Uchycení příčného nosníku k zemi (betonu) Oválné otvory pro kotvení umožní přizpůsobení uchycení dle potřeby Sedí přesně do příčného nosníku jednoduše pomocí před utaženého šroubu přímo do drážek nosníku Šroub: Délka šroubu: M10 20 mm 30 Nm 15 mm 95 MSP-AL-GC zemní konektor Izolační podložka MSP-AL-GCI Prevence kontaktní koroze na zemním konektoru EPDM guma Tvrdost: 70 podle Shorea A± MSP-AL-GCI izolační podložka H

9 Základní konektor MSP-AL-BC Pro spojení příčného nosníku s nosnou podpěrou Přemontovaný bez dodatečných částí Sedí přesně do příčného nosníku jednoduše pomocí před utaženého šroubu přímo do drážek nosníku Umožňuje výškovou rektifi kaci 30 Nm 15 mm MSP-AL-BC základní konektor Komfortní konektor MSP-AL-CC Pro spojení příčného nosníku s nosnou podpěrou Přemontovaný bez dodatečných částí Sedí přesně do příčného nosníku jednoduše pomocí před utaženého šroubu přímo do drážek nosníku Umožňuje výškovou a směrovou rektifi kaci Nm 15 mm 190 MSP-AL-CC komfortní konektor I

10 Vsazený profil MSP-HDG-CI Pro pozemní solární parky založených na mikro-pilotech Dodáváno v různých délkách Žárově zinkované provedení pro optimální korozní odolnost Tloušťka: Hmotnost na metr délky: Standardní délky: S355 J2 ocel 3 mm žárový pozink, min. 45μm 6.5 kg/m 800, 00,1500,1800,2200,2500 mm 6 MSP-HDG-CI 0.8 m vsazený profi l MSP-HDG-CI 1.2 m vsazený profi l MSP-HDG-CI 1.5 m vsazený profi l MSP-HDG-CI 1.8 m vsazený profi l MSP-HDG-CI 2.2 m vsazený profi l MSP-HDG-CI 2.5 m vsazený profi l Spojovací prvky pro vsazený profil Spojovací prvky pro vsazený profi l x110 A2 šroub pevnostní ocel 8.8 dle DIN EN ISO žárový pozink, min. 45 μm x110 HDG šroub A4 zajišťovací matice dle DIN EN , pevnostní ocel 8.8 žárový pozink, min. 45 μm HDG zajišťovací matice SW19 J
