1 SANItech tel.: , fax: Návod na montáž, obsluhu a údržbu HYDROPOOL CC - CP 05/2014 (6/2013)

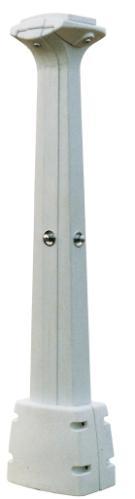

2 HYDROPOOL CC 1 4, CP 1 2 HYDROPOOL CC Pro tyto sprchové sloupy se doporučuje vybudování betonové základní desky o nejmenším rozměru 600 mm x 600 mm x 100 mm. Pro upevnění sloupu jsou součástí dodávky 4 ks nerezových rozpěrných šroubů. Připravit přívod vody středem této základní desky do takové výšky, aby při namontování kulového ventilu (1) (obr. C) byl střed hřídelky přibližně 130 mm od základní desky. Kulový ventil pro CC 1 a CC 2 je 1/2", pro CC 3 a CC 4 je 3/4". Tyto ventily jsou namontovány v základně sprchového sloupu a jsou přístupné po demontáži krycích vík. (Obr. A). Současně je třeba připravit odpad užité vody. Upevňovací rozteče základny sprchového sloupu jsou 340 x 150 mm. 2

3 Instalace sloupu (obr. A, B) Obr. A Odmontovat krycí víka dolní části sloupu vyšroubováním 4 ks stahovacích šroubů M 10 (viz R). Obr. B Postavit sloup na základní desku nad přívod vody. Označit a vyvrtat čtyři otvory Ø 12 mm do hloubky 70 mm, vsunout rozpěrné šrouby a pevně dotáhnout. Připojení vody (obr. C) Z přívodu sprchového sloupu demontovat kulový ventil (1) s filtrem (2). Kulový ventil namontovat na přívod vody ze základní desky tak, aby hřídelka ventilu byla ve výši přibližně 130 mm nad základní deskou. Kde je přívod vody shora, musí se do víka sloupu vyvrtat otvor pro polyethylenovou hadici DN 20, která se přivede až dolů ke kulovému ventilu. 3

4 HYDROPOOL CP Upevnění sprchového sloupu se doporučuje na základní betonovou desku o rozměrech cca 600 mm x 600 mm x 100 mm pomocí 4 ks nerezových šroubů, které jsou součástí dodávky. Instalace sloupu (obr. D) Sloup postavit na základní desku, vyvrtat 4 otvory Ø 12 mm do hloubky 70 mm, vsunout rozpěrné šrouby a pevně dotáhnout. Na šrouby navléknout ochranné čepičky. Upevňovací rozteče základny sprchového sloupu jsou 340 x 150. Připojení vody (Obr. E) Přívod vody do sprchového sloupu má 3/4" vnější závit. Přívod je možné provést buď pevnou trubkou nebo ohebnou hadicí s 3/4" převlečnou maticí. Nezapomeňte vsunout filtr. 4

5 Aktivace sprch Uvedení sprch do provozu se provede tak, že se zmáčknou postupně všechna tlačítka a počká se a se průtok zastaví. Pokud průtok vody neodpovídá stanoveným podmínkám, opakuje se tato manipulace několikrát až je dosaženo správného časového průtoku. Sprchové sloupy jsou vybaveny tlačnými sprchovými ventily PRESTO 50 s časovými průtoky 20 až 35 sekund a omezovači průtoku na 10 l/min. Minimální tlak je 2 bary. ÚDRŽBA Nedostatečný průtok A filtrační sítko je neprůchodné U sprchového sloupu CC kulovým ventilem (1) uzavřít přívod vody (obr.c). Přívod uvolnit, filtr (2) vyjmout a vyčistit nebo vyměnit. U sprchového sloupu CP (obr. E) uzavřít přívod vody, z boku uvolnit přívodní převlečnou matici, vyjmout filtr vyčistit nebo vyměnit. B omezovače průtoku (obr. F) Sprchové hlavice jsou vybaveny omezovači průtoku na 10 litrů za minutu. Pokud je tlak vody nižší než 1,5 bar, může být průtok nedostatečný. V tomto případě se může omezovač průtoku odstranit. Uzavřít přívod vody. Demontovat horní kryt sloupu uvolněním krytek šroubů (4) a vyšroubováním šroubů (5). Odpojit matici (6) a vyjmout omezovač průtoku (7). Provést zpětnou montáž. 5

6 C čištění sprchové růžice (obr. H) Vyšroubovat středový šroub (9) imbusovým klíčem č. 5, vyjmout růžici (10), vyčistit nebo vyměnit. D čištění a výměna kartuše ventilu (obr. H) Popis funkce, údržba a rozpis náhradních dílů je obsažen v technickém manuálu pro tlačné sprchové ventily PRESTO 50. PODMÍNKY PŘEZIMOVÁNÍ Sprchový sloup se může celý demontovat a uložit do suché místnosti, kde teplota neklesá pod bod mrazu. Po odpojení přívodu stlačit všechny sprchové ventily a nechat odtéct vodu z vnitřku sloupu. NEBO: může zůstat sloup na místě ovšem je nezbytné odvodnit pečlivě všechny trubky a ventily. Demontovat kryt základny (obr. A), uzavřít a odpojit přívod vody, vyčistit a uschovat filtr (2). Stlačit všechny sprchové ventily, aby se uvolnila voda z celé sprchy. Kartuše ventilů (obr. H) vyšroubovat, vyčistit případně opravit a uložit do nezamrzající místnosti. Otvory po kartuších se zakryjí plastovými zátkami P90144, aby se zabránilo znečišťování ventilů. 6

7 Kontrola zařízení Aby bylo zabráněno případným škodám z důvodu vnějších vlivů, únavy materiálu, nestandardních provozních podmínek nebo v důsledku zásahu nepovolané osoby, doporučujeme měsíční vizuální kontrolu zařízení, není-li pro vybraný produkt vyžadována častěji. 7

8 Záruka a pozáruční servis Záruční doba Firma KONCEPT EKOTECH s.r.o. poskytuje záruku na prodávané produkty po dobu dvou let od data prodeje koncovému uživateli. Produkty jsou u výrobce řádně testovány a zkoušeny a odpovídají příslušným evropským standardům a normám. Firma KONCEPT EKOTECH s.r.o. se zavazuje vyřídit reklamaci vadného zboží za dále uvedených podmínek. Hlášení reklamace V případě záruční reklamace je potřeba uplatňovat nárok na vyřízení reklamace v místě, kde byl výrobek (produkt) zakoupen, popř. servis nahlásit písemně - vyplnit Reklamační a servisní protokol RSP na v sekci SERVIS, nebo mailem na adresu: info@konceptekotech.com, kde je požadavek zaevidován a předán k vyřízení technickému oddělení firmy KONCEPT EKOTECH s.r.o. Mechanické poškození a neúplnost výrobku Kupující je povinen zboží při převzetí od prodávajícího či od dopravce co nejdříve prohlédnout. Případné nedostatky musí při osobním odběru neprodleně oznámit prodávajícímu. Jestliže zákazník zjistí nesrovnalosti v počtu kusů případně poškození obalů při doručení zboží dopravcem, musí reklamaci uplatnit u dopravce. Na jiným způsobem uplatněnou reklamaci mechanického poškození či nekompletnosti výrobku nebude brán zřetel. Způsob reklamace Zákazník reklamuje zboží na základě nákupního dokladu (faktura + dodací list + záruční list). Závada musí být specifikována co nejpřesněji (v RSP), doloženy musí být případné předchozí opravy, mající vliv na záruku. Pokud zákazník nesplní tyto podmínky, nelze reklamaci řešit výměnou za jiné zboží nebo odstoupením od smlouvy. Pokud zákazník reklamuje zboží osobně, je předpokládáno, že opravené zboží opět osobně vyzvedne. Pokud si přeje opravené zboží zaslat poštou, je povinen to uvést při uplatnění reklamace. Jestliže je vadné zboží zasláno poštou, je opravené či vyměněné zboží zasláno zpět rovněž poštou. Dopravné na reklamaci hradí zákazník, dopravné zpět hradí firma EKOTECH s.r.o. KONCEPT 8

9 Odstranění vady V době záruky zajistí firma KONCEPT EKOTECH s.r.o. nebo pověřená servisní organizace odstranění poruchy výrobku, způsobené výrobní vadou nebo vadným materiálem tak, aby mohl být výrobek opět řádně používán. Firma KONCEPT EKOTECH s.r.o. si vyhrazuje právo vyřídit reklamaci buď opravou vadného produktu nebo náhradou vadného produktu produktem stejných nebo lepších technických parametrů nebo poskytnutím finanční náhrady s přihlédnutím k aktuální ceně produktu. Náhrada za neoprávněnou reklamaci Pokud bylo při opravě zjištěno, že závada vznikla způsobem, který je vyloučen ze záručních oprav nebo pokud se závada na výrobku neprojeví, je reklamující strana povinna uhradit firmě KONCEPT EKOTECH s.r.o., případně pověřené servisní organizaci náklady spojené s testováním a manipulací. Zánik záruky Nárok na uplatnění záruky u vadných výrobků nebo jejich částí na náklady EKOTECH s.r.o. zaniká v těchto případech: firmy KONCEPT - při poškození, které způsobily nečistoty ve vodě, vodní kámen nebo neodborná instalace, která byla provedena v rozporu s návodem - v případech, kdy nejsou na přívodech studené vody (SV) a teplé vody (TV) nainstalovány filtry, které jsou předepsány v návodech. Pro termostatické, elektronické, samouzavírací a ostatní mechanické ventily a zařízení jsou filtry nezbytnou podmínkou. Doporučená jemnost síta filtru pro SV = 0,1mm, pro TV = 0,3mm. - není-li shodný tlak přívodu teplé a studené vody - poškození produktu z důvodů čištění pomocí agresivních a abrazivních čistících prostředků (ošetřování povrchu) - neodborného zásahu neoprávněnou osobou - běžného opotřebení (např. těsnění a pod.) Ostatní podmínky Reklamace vad a záruční servis se dále řídí dalšími ustanoveními Občanského zákoníku a Zákona na ochranu spotřebitele České republiky. Koncept ekotech s.r.o., Letohradská 54, Praha 7, tel , fax
